Type de produit	Tête de filière automatique
Marque	RIDGID
Modèle	811A
Plage de filetage	Tuyaux de 1/8 po à 2 po (conique NPT/BSPT)
Filières	Jeux de filières interchangeables pour différentes sections
Compatibilité machines	Modèles 1215, 1233, 535, 535A, 300, Power Drive 300, 1224
Ouverture automatique	Pour tuyaux de 1/2 po à 2 po
Ouverture manuelle	Pour tuyaux de 1/8 po à 3/8 po, boulons et filets droits
Matériau	Acier traité
Poids	Environ 3,5 kg (estimation)
Dimensions	Environ 25 x 15 x 15 cm (estimation)
Entretien	Nettoyage régulier, inspection des filières et des pièces mobiles
Sécurité	Ne pas porter de gants ou vêtements flottants ; attendre l'arrêt complet
Réglage du filetage	Barre graduée avec repères Over/Under pour ajuster la tension
Changement de filières	Desserrer le levier de verrouillage, retirer les filières, insérer les nouvelles en alignant les repères
Accessoires inclus	Clé de serrage, levier de verrouillage

FOIRE AUX QUESTIONS - 811A RIDGID

Comment changer les filières sur la tête 811A ?

Desserrez le levier de verrouillage d'environ six tours. Tirez sur la mollette de blocage pour extraire la barre graduée. Alignez le repère de retrait des filières et retirez les anciennes filières. Insérez les nouvelles filières chiffre en haut jusqu'à ce que leur repère affleure le rebord. Replacez la barre graduée et serrez le levier.

Comment régler le filetage pour un diamètre spécifique ?

Desserrez le levier de verrouillage. Positionnez la barre graduée de manière à aligner le repère de la mollette de blocage sur le diamètre voulu. Pour ajuster la tension, déplacez le repère légèrement vers 'OVER' pour un filetage plus large ou vers 'UNDER' pour un filetage plus serré. Resserrez le levier.

Quelle est la plage de filetage de la tête 811A ?

La tête 811A peut fileter des tuyaux de 1/8 po à 2 po de diamètre avec des filetages coniques NPT ou BSPT, ainsi que des boulons avec des jeux de filières spécifiques.

Comment utiliser l'ouverture automatique ?

L'ouverture automatique fonctionne pour les tuyaux de 1/2 po à 2 po. Réglez la coulisse de détente selon la section du tuyau. La détente ouvrira la tête automatiquement en fin de filetage. Écartez-vous du levier de butée à ressort lorsqu'il s'ouvre.

Quand faut-il ouvrir manuellement la tête de filière ?

L'ouverture manuelle est nécessaire pour les tuyaux de 1/8, 1/4 et 3/8 po, les filetages plus longs ou plus courts, et le filetage des boulons. Ouvrez le levier de butée pour désengager les filières. N'utilisez pas la marche arrière lorsque les filières sont engagées.

Quelles machines sont compatibles avec la tête 811A ?

La tête 811A est compatible avec les fileteuses RIDGID compactes (1215, 1233, 535, 535A, 300) et le système d'entraînement Power Drive 300. Pour les boulons, elle peut être utilisée avec la machine 1224.

Comment nettoyer et entretenir la tête de filière ?

Nettoyez la tête pour faciliter l'examen. Avant chaque utilisation, vérifiez l'assemblage, l'usure, la détérioration ou toute anomalie. Examinez le tranchant des filières : des filières émoussées surchargent la machine et produisent des filetages de mauvaise qualité. Rectifiez toute anomalie avant la prochaine intervention.

Quelles sont les consignes de sécurité importantes ?

Ne portez jamais de gants, vêtements flottants ou bijoux. Gardez les manches et blousons boutonnés. Éloignez les mains du tuyau et des mécanismes en rotation. Attendez l'arrêt complet avant de toucher. En cas de doute, contactez le revendeur RIDGID ou les services techniques.

Comment régler la coulisse de détente ?

Pour les tuyaux de 1/2 et 3/4 po, l'extrémité du tuyau doit toucher le talon de la coulisse. Pour les tuyaux de 1 à 2 po, l'extrémité doit toucher le bras de la coulisse. Repoussez la coulisse dans son logement pour l'escamoter lors d'une ouverture manuelle.

Que faire si les filetages sont de mauvaise qualité ?

Vérifiez l'état des filières : des filières émoussées ou endommagées sont la cause principale. Assurez-vous que le jeu de filières est complet et correctement installé. Vérifiez le réglage de la tension (Over/Under) et la compatibilité avec le diamètre du tuyau. Effectuez un filetage témoin après chaque changement de filières.

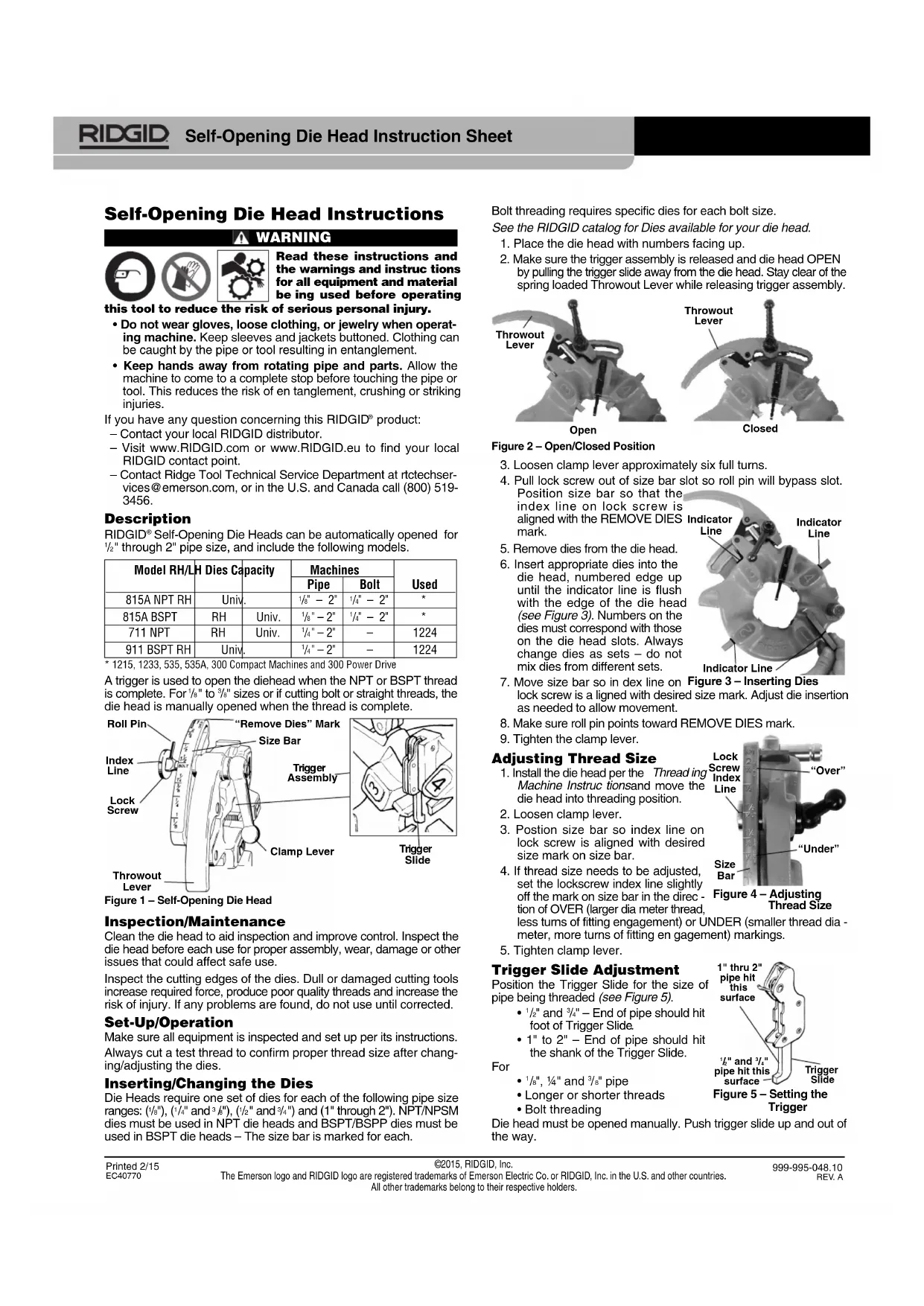

MODE D'EMPLOI 811A RIDGID

Avertissement

Avant d'utiliser cet outil, et afin de limiter les risques d'accident grave, familiarisez-vous avec les instructions ci-pré-

sentes, ainsi qu'avec les consignes applicables à l'ensemble du matériel et des matériaux utilisés.

• Ne jamais porter de gants, de vêtements flottants ou de bijoux lors de l'utilisation de la machine. Gardez les manches et les blousons boutonnés. Les vêtements peuvent s'entortiller autour du tuyau ou de l'outil lui-même.
• Éloigner les mains du tuyau et des mécanismes en rotation. Attendez l'arrêt complet de la machine avant de toucher le tuyau ou l'outil. Cela réduira les risques d'entortillement, d'écrasement et de contusion.

En cas de questions concernant ce produit RIDGID® :

• Consultez le revendeur RIDGID le plus proche. – Rendez-vous sur le site www.RIDGID.com ou www.RIDGID.eu pour localiser le représentant RIDGID le plus proche.
• Consultez les services techniques de RIDGID par mail adressé à [e-mail] ou en composant le [phone] à partir des États-Unis ou du Canada.

Description

Les têtes de filière automatiques RIDGID® peuvent être ouvertes automatiquement lors du filetage des tuyaux allant de 12 po à 2 po de diamètre, et comprennent les modèles suivants.

Modèle	Pas Droite/Gauche	Filières	Limites de section		Machines utilisées
			Tuyau	Boulon
815A NPT	Droite	Univ.	18 à 2 po	14 à 2 po	*
815A BSPT	Droite	Univ.	18 à 2 po	14 à 2 po	*
711 NPT	Droite	Univ.	14 à 2 po	-	1224
911 BSPT	Droite	Univ.	14 à 2 po	-	1224

* Machine compactes type1215, 1233, 535, 535A et 300 ou Système d'entraînement Power Drive 300

Une détente sert à ouvrir la tête de filière en fin de filetage NPT ou BSPT. Lors du filetage des tuyaux allant de 1/8 à 3/8 po, ainsi que des boulons ou des filets cylindriques, la tête de filière doit être ouverte manuellement en fin d'opération.

Figure 1 – Tête de filière à ouverture automatique

Inspection et entretien

Nettoyez la tête de filière afin d'en faciliter l'examen et la manipulation. Examinez la tête de filière avant chaque intervention afin de vérifier son bon assemblage, ainsi que pour signes d'usure, de détérioration ou autres anomalies qui seraient susceptibles de nuire à sa sécurité opérationnelle.

Examinez le tranchant des filières. Des filières émoussées ou endommagées surchargent la machine, produisent des filetages de mauvaise qualité, et augmentent les risques d'accident. Rectifiez toute anomalie éventuelle avant la prochaine intervention.

Préparation et utilisation

Inspectez et installez l'ensemble du matériel utilisé selon les consignes applicables.

Effectuez systématiquement un filetage témoin suit au changement ou réglage des filières.

Insertion et changement de filières

Les têtes de filière doivent être équipées d'un jeu de filières spécifique pour chacune des plages de section de tuyau suivantes : ( ^1/ 8 po), ( ^1/ 4 et ^3/ 8 po), ( ^1/ 2 et ^3/ 4 po), et (1 à 2 po). Des filières NPT ou NPSM doivent être utilisées sur les têtes de filière NPT, tandis que les têtes de filière BSPT doivent être équipées de filières BSPT ou BSPP. La barre graduée comprend un repère pour chacune d'entre elles.

Le filetage des boulons nécessite un jeu de filières spécifique pour chaque section de boulon.

Consultez le catalogue RIDGID pour un listing des filières disponibles pour votre type de tête de filière.

1. Posez la tête de filière sur son dos.
2. Vérifiez que la détente est désarmée et que la tête de filière est ouverte en tirant sur la coulisse de détente. Éloignez-vous du levier à ressort de la butée lorsque vous lâchez la détente.

Figure 2 – Levier ouvert et fermé

1. Desserrez le levier de verrouillage d'environ six tours.
2. Tirez sur la mollette de blocage suffisamment pour l'extraire de la barre graduée et permettre à la broche de passer. Positionnez la barre graduée de manière à aligner le repère de la mollette sur le repère de retrait des filières.
3. Retirez les filières de la tête de filières.
4. Insérez les filières appropriées (chiffre en haut) en les enfonçant jusqu'à ce que leur repère arrive à fleur du rebord de la tête (Figure

Figure 3 – Insertion des filières

3). Les chiffres des filières doivent correspondre à ceux des logements correspondants de la tête de filière. Remplacez systématiquement le jeu de filières au complet. Ne mélangez pas les filières issues de différents jeux.

1. Tournez la barre graduée de manière à aligner le repère dimensionnel voulu sur le repère de la mollette de blocage. Au besoin, réglez la tension des filières afin d'assurer leur libre mouvement.
2. Vérifiez que la broche est orientée vers le repère de retrait des filières.
3. Fermez le levier de verrouillage.

Réglage du filetage

1. Montez la tête de filetage selon les consignes du mode d'emploi de la fileteuse, puis mettez la tête de filetage en position de filetage.
2. Desserrez le levier de verrouillage.
3. Positionnez la barre graduée de manière à aligner le repère de la mollette de blocage sur le dia mètre voulu de la barre graduée.
4. S'il est nécessaire de modifier le pas du filetage, amenez le repère de la mollette de blocage légèrement en direction de la marque « OVER » pour obtenir un filetage plus large (moins de tours avant de buter) ou « UNDER » pour un filetage plus serré (plus de tours avant de buter).
5. Resserrez le levier de verrouillage.

Repère de la mollette de verrouillage

Figure 4 – Réglage du filetage

Réglage de la coulisse de détente

Positionnez la coulisse selon la section du tuyau à fileter (Figure 5).

• 1/2 et 3/4 po – L'extrémité du tuyau doit toucher le talon de la coulisse de détente.
• 1 à 2 po – L'extrémité du tuyau doit toucher le bras de la coulisse de détente.

La tête de filière doit être ouverte manuellement pour :

• Les tuyaux de ^1/_8, ^1/_4 et ^3/_8 " po
• Les filetages plus longs ou plus courts Le filetage des boulons

Repoussez la coulisse de détente dans son logement pour l'escamoter.

Figure 5 – Réglage de la détente

Opération de filetage

Montez la tête de filière selon les indications du mode d'emploi de la fileteuse. Mettez la tête en position de filetage. Fermez le levier de butée.

Procédez au filetage selon les instructions du manuel de la fileteuse.

Ouverture de la tête de filière en fin de filetage

Lors de l'utilisation de la détente, celle-ci ouvrira la tête de filière automatiquement dès qu'elle touche l'extrémité du tuyau. Écartez-vous du levier de butée à ressort lorsqu'il s'ouvre.

Pour ouvrir la tête de filière manuellement (coulisse de détente escamotée) en fin de filetage :

• Filetages coniques – L'extrémité du tuyau arrive à fleur de l'extrémité de la filière n° 1.
• Boulons et filetages droits – Filetez la longueur voulue en faisant attention aux interférences éventuelles.

Ouvrez le levier de butée pour désengager les filières. Ne pas utiliser la marche arrière lorsque les filières sont engagées.

Eteignez la machine selon les consignes applicables.

Reportez-vous au mode d'emploi de la fileteuse pour l'inspection des filetages.
