Type de produit	Tête de filière à ouverture automatique
Marque	Ridgid
Modèle	817
Utilisation principale	Filetage de tuyaux de 1/8 à 2 po (NPT ou BSPT)
Types de filetage	NPT (conique), BSPT (conique), boulons (droits)
Compatibilité machines	RIDGID 815A, 711, 911, 1224, 1215, 1233, 535, 535A, 300, Power Drive 300
Ouverture	Automatique (détente) ou manuelle selon taille et type
Jeux de filières	Filières universelles pour tuyau (1/8 à 2 po) et boulon (1/4 à 2 po)
Réglage de diamètre	Barre graduée avec repères dimensionnels
Réglage de pas	Repères OVER/UNDER pour modifier la largeur du filet
Matériau	Acier traité (non spécifié, estimation)
Nettoyage et entretien	Nettoyer régulièrement, inspecter filières et détente avant chaque usage
Sécurité	Ne pas porter de gants, vêtements flottants ou bijoux ; éloigner les mains des parties en rotation
Pièces détachées	Filières de rechange disponibles par section (1/8, 1/4-3/8, 1/2-3/4, 1-2 po)
Réparabilité	Remplacement des filières et réglages possibles par l'utilisateur

FOIRE AUX QUESTIONS - 817 RIDGID

Comment installer un jeu de filières sur la tête 817 ?

Placez la tête sur son dos, ouvrez le levier de verrouillage, retirez la mollette et la barre graduée, puis insérez les nouvelles filières en alignant les repères. Refermez le levier.

Quels types de filetage puis-je réaliser avec la tête 817 ?

Elle permet le filetage NPT ou BSPT pour tuyaux de 1/8 à 2 po, et le filetage de boulons de 1/4 à 2 po avec les filières appropriées.

Comment régler le diamètre de filetage ?

Tournez la barre graduée pour aligner le repère dimensionnel souhaité sur le repère de la mollette de blocage, puis serrez le levier de verrouillage.

Que signifie OVER et UNDER sur la barre graduée ?

Ces repères permettent d'ajuster le pas du filet : déplacez la mollette vers OVER pour un filet plus large (moins de tours), vers UNDER pour un filet plus serré (plus de tours).

Comment ouvrir automatiquement la tête en fin de filetage ?

Utilisez la détente : lorsque l'extrémité du tuyau touche le bras ou le talon de la coulisse, la tête s'ouvre automatiquement. Écartez-vous du levier à ressort.

Quand dois-je ouvrir la tête manuellement ?

Pour les tuyaux de 1/8, 1/4 et 3/8 po, les filetages plus longs ou plus courts, et le filetage des boulons, la tête doit être ouverte manuellement en fin d'opération.

Comment entretenir la tête de filière ?

Nettoyez-la régulièrement et inspectez-la avant chaque utilisation pour vérifier l'absence d'usure, de détérioration ou d'anomalies. Rectifiez les filières émoussées.

Quelles précautions de sécurité dois-je prendre ?

Ne portez jamais de gants, vêtements flottants ou bijoux. Gardez les mains éloignées du tuyau et des mécanismes en rotation. Attendez l'arrêt complet avant de toucher.

Où puis-je trouver des filières de rechange ?

Consultez le catalogue RIDGID ou votre revendeur pour obtenir des jeux de filières adaptés à votre tête, par section de tuyau (1/8, 1/4-3/8, 1/2-3/4, 1-2 po).

La tête 817 est-elle compatible avec ma fileteuse RIDGID ?

Oui, elle est compatible avec les modèles 815A, 711, 911, 1224, 1215, 1233, 535, 535A, 300 et Power Drive 300. Vérifiez le type de tête (NPT ou BSPT).

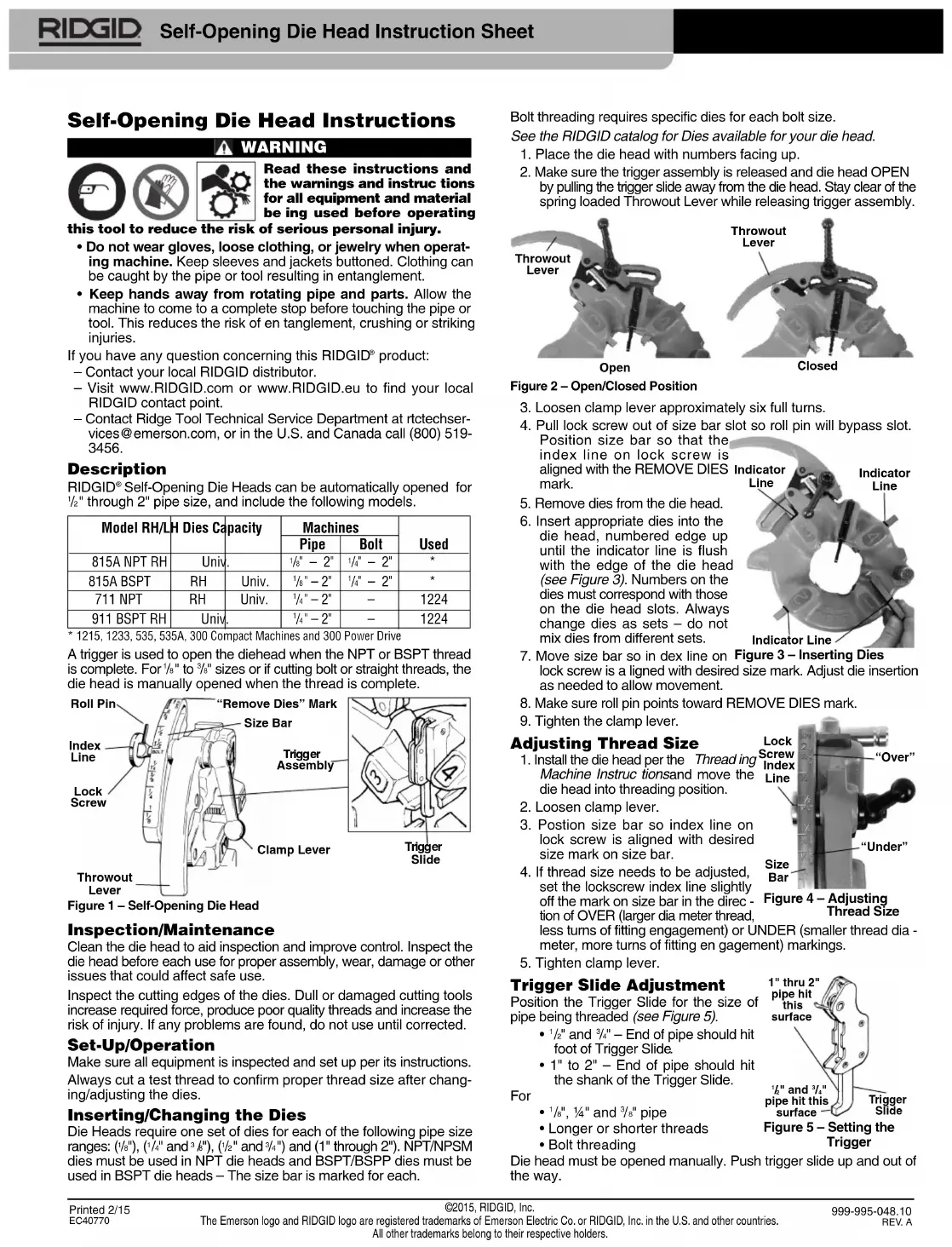

MODE D'EMPLOI 817 RIDGID

Utilisation des têtes de filière à ouverture automatique

Avant d'utiliser cet outil, et afin de limiter les risques d'accident grave, familiarisez-vous avec les instructions ci-pré-

sentences, ainsi qu'avec les consignes applicables à l'ensemble du matériel et des matériaux utilisés.

• Ne jamais porter de gants, de vêtements flottants ou de bijoux lors de l'utilisation de la machine. Gardez les manches et les blousons boutonnés. Les vêtements peuvent s'entortiller autour du tuyau ou de l'outil lui-même.
• Éloigner les mains du tuyau et des mécanismes en rotation. Attendez l'arrêt complet de la machine avant de toucher le tuyau ou l'outil. Cela réduira les risques d'entortillage, d'échappement et de contusion.

En cas de questions concernant ce produit RIDGID :

• Consultez le revendeur RIDGID le plus proche.
• Rendez-vous sur le site www.RIDGID.com ou www.RIDGID.eu pour localiser le représentant RIDGID le plus proche.
• Consultez les services techniques de RIDGID par mail adressé à [e-mail] ou en composant le [phone] à partir des États-Unis ou du Canada.

Description

Les têtes de filière automatiques RIDGID® peuvent être ouvertes automatiquement lors du filage des tuyaux allant de 12 po à 2 po de diamètre, et complètent les modèles suivants.

Modèle	PasDroite/Gauche	Filières	Limites de section		Machinesutilisées
			Tuyau	Boulon
815A NPT	Droite	Univ.	1/8 à 2 po	1/4 à 2 po	*
815A BSPT	Droite	Univ.	1/8 à 2 po	1/4 à 2 po	*
711 NPT	Droite	Univ.	1/4 à 2 po	-	1224
911 BSPT	Droite	Univ.	1/4 à 2 po	-	1224

• Machine compactes type1215, 1233, 535, 535A et 300 ou Systeme d'entraînement Power Drive 300

Une détente sert à ouvrir la tête de filière en fin de filage NPT ou BSPT. Lors du filage des tuyaux alliant de 1/8 à 3/4 po, ainsi que des boulons ou des fillets cylindriques, la tête de filière doit être ouverte manuellement en fin d'opération

Figure 1 - Tête de filière à ouverture automatique

Inspection et entretien

Nettoyez la tête de filière afin d'en faciliter l'examen et la manipulation. Examinez la tête de filière avant chaque intervention afin de vérifier son bon assemblage, ainsi que pour signes d'usure, de détérioration ou autres anomalies qui seraient susceptibles de nuire à sa sécurité opérationnelle.

Examinez le tranchant des filières. Des filières émoussées ou endommagées surcharge la machine, produit des filages de mauvaise qualité, et augmente les risques d'accident. Rectifiez toute anomalie eventuelle avant la prochaine intervention.

Préparation et utilisation

Inspectez et installez l'ensemble du matériel utilisé selon les consignes applicables.

Effectuez systématiquement un filetage témoin suite au changement ou réglage des filières.

Insertion et changement de filières

Les têtes de filière doivent être équipées d'un jeu de filières spécifique pour chacune des plages de section de tuyau suivantes : (18po), (14 et 3 / 8 po), (12 et 3 / 4 po), et (1 à 2 po). Des filières NPT ou NPSM doivent être utilisées sur les têtes de filière NPT, tandis que les têtes de filière BSPT doivent être équipées de filières BSPT ou BSPP. La barre graduée comprend un repère pour chacune d'entre-elles.

Le filetage des boulons nécessite un jeu de filières spécifique pour chaque section de boulon.

Consultez le catalogue RIDGID pour un listing des filières disponibles pour votre type de tête de filière.

1. Posez la tête de filière sur son dos.
2. Vérifie que la détente est désarmée et que la tête de filière est ouverte en tirant sur la coulisse de détente. Éloignez-vous du levier à ressort de la butée lorsque vous lâchez la détente.

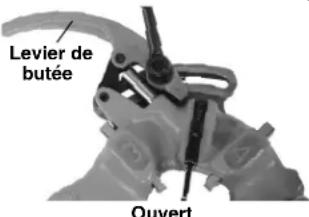

Figure 2 - Levier ouvert et fermé

1. Desserrez le levier de verrouillage d'environ six tours.
2. Tirez sur la mollette de blocage suffisamment pour l'extraire de la barre graduée et permettre à la broche de passer. Positionnez la barre graduée de manière à align ner le repere de la mollette sur le repere de retrait des filieres.
3. Retirez les filières de la tête de filières.
4. Insérez les filières appropriées (chiffre en haut) en les enfonçant jusqu'à ce que leur repère arrive à fleur du rebord de la tête (Figure

3). Les chiffres des filières doivent correspondre à ceux des logements correspondants de la tête de filière. Remplacez systématiquement le jeu de filières au complet. Ne mélangez pas les filières issues de différents jours.

1. Tournez la barre graduée de manière à aligner le repère dimensionnel voulu sur le repère de la mollette de blocage. Au besoin, régalez la tension des filières afin d'assurer leur libre mouvement.
2. Vérifiez que la broche est orientée vers le repère de retrait des filières.
3. Fermez le levier de verrouillage.

Réglage du filetage

1. Montez la tête de filetage selon les consignes du mode d'emploi de la filetteuse, puis mettez la tête de filetage en position de filetage.
2. Desserrer le levier de verrouillage.
3. Positionnez la barre graduée de manière à aligner le repère de la mollette de blocage sur le diamètre voulu de la barre graduée.
4. S'il est nécessaire de modifier le pas du filtre, amenez le repère de la mollette de blocage légèrement en direction de la marque « OVER » pour obtenir un filtre plus large (moins de tours avant de buter) ou « UNDER » pour un filtre plus serré (plus de tours avant de buter).
5. Resserrez le levier de verrouillage.

Réglage de la coulisse de détente

Positionnez la coulisse selon la section du tuyau à filtrer (Figure 5).

1/2 et 3/4 po - L'extrémité du tuyau doit toucher le talon de la coulisse de détente. 1 à 2 po - L'extrémité du tuyau doit toucher le bras de la coulisse de détente.

La tête de fiche doit être ouverte manuellement pour:

Les tuyaux de 18, 14 et 38 po - Les filetages plus longs ou plus courts Le filetage des boulons

Repoussez la coulisse de détente dans son logement pour l'escamoter.

Opération de filetage

Montez la tête de filière selon les indications du mode d'emploi de la fileuse. Mettez la tête en position de filage. Fermez le levier de butée.

Procédez au filage selon les instructions du manuel de la fileuse.

Ouverture de la tête de filière en fin de filetage

Lors de l'utilisation de la détente, celle-ci ouvrira la tête de filière automatiquement dès qu'elle touche l'extrémité du tuyau. Écartez-vous du levier de butée à ressort lorsqu'il s'ouvre.

Pour ouvrir la tête de filière manuellement (coulisse de détente escamotée) en fin de filtage :

• Filtages coniques - L'extrémité du tuyau arrive à fleur de l'extrémité de la filière n° 1.
• Boulons et filetages droits - Filetez la longueur voulue en faisant attention aux interférences éventuelles.

Ouvrez le levier de butée pour désengager les filières. Ne pas utiliser la marche arrière lorsque les filières sont engagées.

Eteignez la machine selon les consignes applicables.

Reportez-vous au mode d'emploi de la fileuse pour l'inspection des filetages.
