Type de produit	Lecteur de code-barres 2D
Marque	Renkforce
Modèle	FS5022J
Dimensions (L x l x H)	600 x 540 x 300 mm
Poids (sans support)	Environ 150 g
Alimentation	5 V/CC via USB
Consommation électrique	Max. 460 mA
Codes-barres lisibles 1D	UPC-A, UPC-E, EAN-8, EAN-13, ISBN, Code 128, Code 39, Code 93, Interleaved 2 of 5, Codabar, MSI, GS1 DataBar, etc.
Codes-barres lisibles 2D	PDF417, MicroPDF417, Datamatrix, QR Code, Micro QR Code, Aztec, MaxiCode, etc.
Angle de lecture	Latéral 360° / Horizontal ±60° / Oblique ±60°
Profondeur de champ (1D 100% UPC-A)	430 mm
Profondeur de champ (2D 15 mil PDF417)	380 mm
Résolution maximale (1D)	4 mil (Code 39)
Résolution maximale (2D)	10 mil (DataMatrix)
Source lumineuse	617 nm, LED
Vitesse de numérisation	60 images/s
Capteur	CMOS (752 x 480 pixels)
Interface	USB HID
Système d'exploitation requis	Windows 2000/XP ou version ultérieure
Température de fonctionnement	0 °C à +50 °C
Température de stockage	-10 °C à +60 °C
Humidité relative	5 % à 95 % (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non pelucheux. Ne pas utiliser de produits agressifs.
Sécurité	Ne pas regarder directement le faisceau LED ; éviter l'humidité, les températures extrêmes et les chocs.

FOIRE AUX QUESTIONS - FS5022J Renkforce

Comment brancher le lecteur de code-barres à l'ordinateur ?

Allumez l'ordinateur puis branchez le câble USB fourni à un port USB libre. Le scanner émet un signal sonore et les pilotes s'installent automatiquement. Il fonctionne comme un clavier USB.

Quels types de code-barres ce lecteur peut-il lire ?

Il lit les codes 1D (UPC, EAN, Code 39, Code 128, etc.) et 2D (QR Code, DataMatrix, PDF417, Aztec, etc.). Voir la liste complète dans les caractéristiques.

Comment nettoyer le scanner ?

Débranchez-le d'abord. Utilisez un chiffon sec et non pelucheux. N'utilisez jamais de produits agressifs, d'alcool ou de solvants chimiques.

Le scanner ne fonctionne pas, que faire ?

Vérifiez la connexion USB, redémarrez l'ordinateur. Si le problème persiste, réinitialisez le scanner en lisant le code-barres 'Reset' fourni dans la documentation.

Puis-je utiliser ce scanner en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Évitez l'exposition à l'humidité et à la lumière directe du soleil.

Comment monter le support ?

Placez la rondelle d'arrêt à dents sur la vis, alignez le trou du support avec celui du scanner, puis vissez fermement dans le sens horaire.

Le scanner émet une lumière rouge, est-ce dangereux pour les yeux ?

Ne regardez pas directement le faisceau LED. Il est de classe 1 (sans danger dans des conditions normales) mais évitez toute exposition directe prolongée.

Comment configurer le scanner pour un usage spécifique ?

Utilisez le guide de codes-barres fourni : scannez les codes correspondant aux réglages souhaités (ex : ajout de suffixe, mode de transmission). Vous pouvez aussi réinitialiser les paramètres par défaut.

Quelle est la distance optimale pour scanner un code-barres ?

La distance dépend de la taille du code : plus le code est petit, plus le scanner doit être proche. Pour un code UPC-A standard, la distance peut aller jusqu'à 430 mm.

Que faire si le code-barres n'est pas reconnu ?

Assurez-vous que le code est propre, bien éclairé et non endommagé. Vérifiez que le viseur à points est aligné sur le code. Essayez de rapprocher ou d'éloigner le scanner.

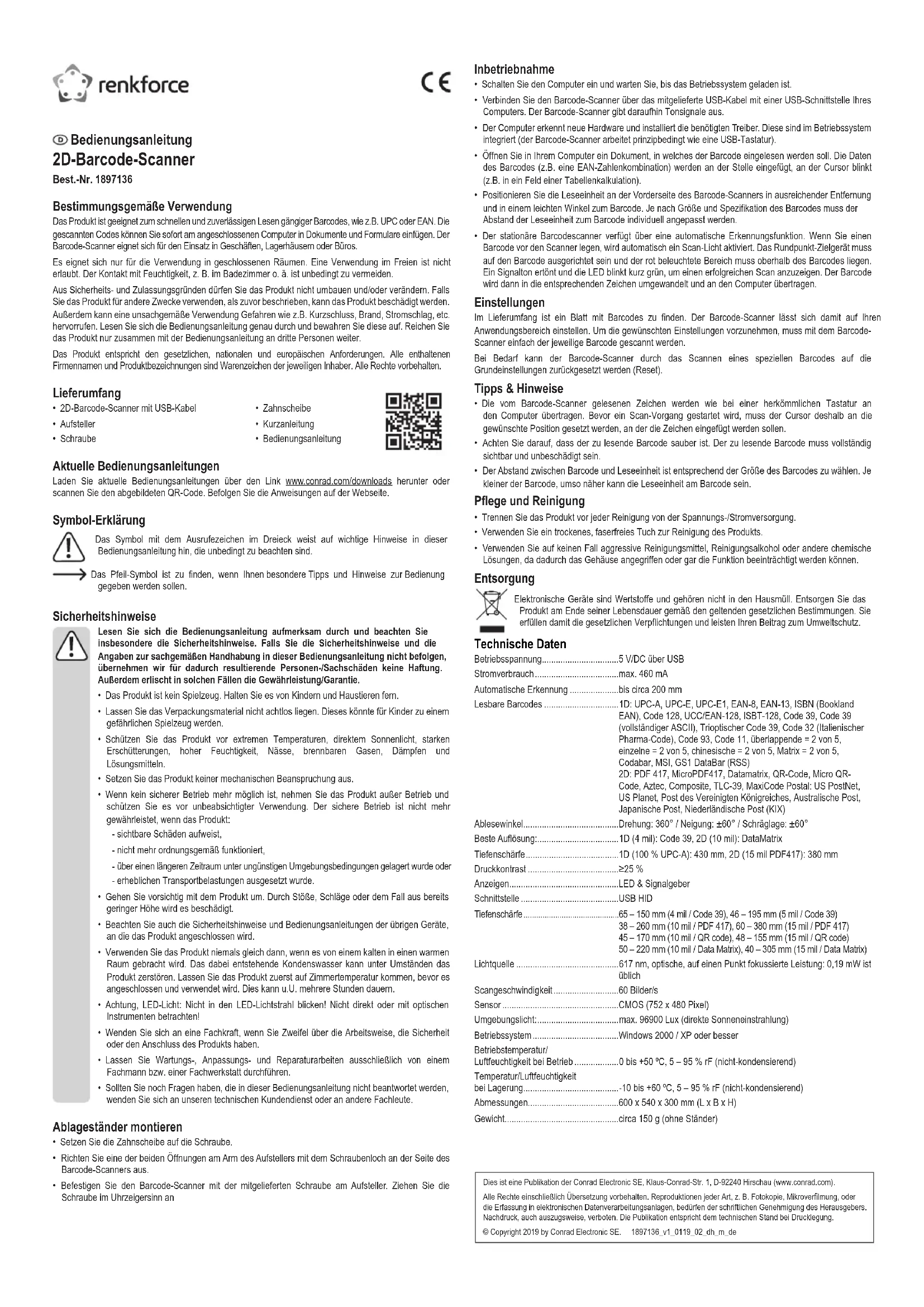

MODE D'EMPLOI FS5022J Renkforce

N° de commande 1897136

Utilisation conforme

Le produit sert à la lecture rapide et fiable de codes barres conventionnels, tels que UPC ou EAN. Vous pouvez ajouter immédiatement les codes scannés à un ordinateur raccordé, dans des documents ou formulaires. Le scanner de codes barres est adapté à l'utilisation dans des commerces, entrepôts ou bureaux. Il est adapté pour l'utilisation dans des locaux fermés. L'utilisation à l'extérieur n'est pas permise. Il convient d'éviter impérativement tout contact avec de l'humidité, p. ex. dans une salle de bains ou autres pièces analogues.

Pour des raisons de sécurité et d'homologation, vous ne devez ni modifier ni transformer ce produit. Si le produit est utilisé à d'autres fins que celles décrites ci-dessus, il risque d'être endommagé. Par ailleurs, une utilisation inappropriée peut causer des risques comme par exemple un court-circuit, un incendie, un choc électrique, etc. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez l'appareil à des tiers qu'avec le mode d'emploi.

Le produit est conforme aux exigences légales nationales et européennes. Tous les noms d'entreprise et les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Étendue de la livraison

- Lecteur de codes-barres 2D avec câble USB

• Rondelle d'arrêt à dents

- Support

- Guide rapide

- Vis

- Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emplois actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.

Explication des symboles

Le symbole avec le point d'exclamation dans un triangle signale des consignes importantes dans ce mode d'emploi qui doivent impérativement être respectées.

Le symbole de la flèche renvoie à des astuces et conseils d'utilisation spécifiques.

Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Si vous ne respectez pas les consignes de sécurité et les instructions pour une manipulation appropriée dans ce mode d'emploi, nous déclinons toute responsabilité concernant les dommages corporels et matériels en résultant. Par ailleurs, la garantie prend fin dans de tels cas.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage sans surveillance. Il pourrait constituer un jouet dangereux pour les enfants.
• Protégez le produit contre les températures extrêmes, les rayons directs du soleil, les chocs intenses, une humidité élevée, l'eau, les gaz, vapeurs et solvants inflammables.
• Évitez d'exposer le produit à des contraintes mécaniques.
• S'il n'est plus possible d'utiliser le produit en toute sécurité, mettez le produit hors service et protégez-le contre toute utilisation intempestive. L'utilisation en toute sécurité n'est plus possible quand le produit :
• présente des dommages visibles,
• ne fonctionne plus correctement,
• a été stocké pendant une durée de temps prolongée dans des conditions ambiantes défavorables ou
• a été exposé à de fortes sollicitations pendant le transport.
• Manipulez le produit avec précaution. Les chocs, les coups ou les chutes, même d'une faible hauteur endommagent l'appareil.
• Respectez également les consignes de sécurité et les modes d'emploi des autres appareils raccordés au produit.
• N'utilisez jamais le produit lorsqu'il vient d'être transporté d'un local froid vers un local chaud. L'eau de condensation qui en résulte pourrait, le cas échéant, détruire le produit. Laissez d'abord le produit prendre la température ambiante, avant de le connecter et de l'utiliser. Cela peut éventuellement durer plusieurs heures.
• Attention ! Précautions à prendre avec les lampes à LED : Ne regardez pas dans le faisceau lumineux LED ! Ne le regardez pas directement ou avec des instruments optiques !
• Adressez-vous à un technicien si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement du produit.
• Faites effectuer des travaux de maintenance, d'ajustement ou de réparation exclusivement par un spécialiste et / ou un atelier technique spécialisé.
• Si vous avez encore des questions auxquelles il n'y a pas de réponse dans ce mode d'emploi, adressez-vous à notre service technique d'après-vente ou à d'autres spécialistes.

Montage du support

• Placez la rondelle d'arrêt à dents sur la vis.
• Alignez l’une des deux ouvertures du bras du support avec le trou de vis sur la partie latérale du lecteur de codes-barres.
• Fixez le lecteur de codes-barres au support à l'aide de la vis fournie. Tournez la vis dans le sens des aiguilles d'une montre pour la fixer.

Mise en service

• Allumez l'ordinateur et attendez que le système d'exploitation soit entièrement chargé.
• Reliez le scanner de codes barres à un port USB libre de votre ordinateur via le câble USB fourni. Le scanner de codes barres émet alors un signal sonore.
• L'ordinateur détecte automatiquement le nouveau matériel et installe les pilotes nécessaires. Si ceux-ci sont intégrés dans le système d'exploitation (le scanner de codes barres travaille en principe comme un clavier USB).
• Ouvrez un document dans votre ordinateur dans lequel le code barres doit être lu. Les données du code barres (par ex. une combinaison de chiffres EAN) seront ajoutées là où le curseur clignote (par ex. dans une cellule de tableau de calcul).
• Positionnez l'unité de lecture sur la face antérieure du scanner de codes barres à une distance suffisante et dans un petit angle du code barres. Selon la taille et la spécification du code barres, la distance de l'unité de lecture doit être adaptée individuellement.
• Le lecteur de codes-barres à support fixe dispose d'une fonction de détection automatique. Lorsque vous placez un code-barres devant le scanner, il active automatiquement une lumière de balayage. Le viseur à points doit être sur la même ligne que le code-barres et la zone de couleur rouge doit être au-dessus du code-barres. Un bip retentit et le voyant DEL clignote brièvement en vert pour indiquer que le scan est réussi. Le code-barres est ensuite converti en caractères correspondants et transmis à l'ordinateur.

Réglages

Une feuille avec des codes barres est comprise dans l'étendue de la livraison. Il est donc possible de régler le scanner de codes barres selon le domaine d'application. Pour effectuer les réglages souhaités, il est possible de scanner chaque code barres avec le scanner de codes barres.

Si besoin, le scanner de codes barres peut être réinitialisé en lisant un code barres spécial (Reset).

Conseils & recommendations

• Les signes lus par le scanner de codes barres sont transmis comme par un clavier conventionnel à l'ordinateur. Avant de démarrer le processus de scan, le curseur doit donc être dans la position souhaitée, là où les signes doivent être ajoutés.
• S'assurer que le code barres à lire soit propre. Le code barres à lire doit être entièrement lisible et intact.
• La distance entre le code barres et l'unité de lecture est à déterminer en fonction de la taille du code. Plus le code barres est petit, plus l'unité de lecture doit être rapprochée.

Entretien et nettoyage

• Débranchez le produit de l'alimentation en courant/tension avant tout nettoyage.
• Utilisez un chiffon sec et non-pelucheux pour le nettoyage du produit.
• N'utiliser en aucun cas des produits de nettoyage agressifs, de l'alcool de nettoyage ou d'autres solutions chimiques, car ces produits risquent d'attaquer le boîtier ou même son bon fonctionnement.

Élimination

Les appareils électroniques sont des objets recyclables et ne doivent pas être jetés avec les ordures ménagères. Procédez à l’élimination du produit au terme de sa durée de vie conformément aux dispositions légales en vigueur. Vous respecterez ainsi les obligations prévues par la loi et vous contribuerez à la protection de l’environnement.

Caractéristiques techniques

Tension de fonctionnement.... 5 V/CC via USB

Consommation d'énergie.... max. 460 mA

Détection automatique.... env. 200 mm

Code-barres lisibles....1D : UPC-A, UPC-E, UPC-E1, EAN-8, EAN-13, ISBN (Bookland EAN), Code-128, UCC/EAN-128, ISBT-128, Code-39, Code-39 Full ASCII, Trioptic Code-39, Code-32 (Italian Pharma Code), Code-93, Code-11, Interleaved 2 of 5, Discrete 2 of 5, Chinese 2 of 5, Matrix 2 of 5, Codabar, MSI, GS1 DataBar (RSS) 2D : PDF 417, MicroPDF417, Datamatrix, QR Code, Micro QR Code, Aztec, Composite, TLC-39, MaxiCode Postal : US PostNet, US Planet, UK Postal, Australian Post, Japan Post, Dutch Post (KIX)

Angle de lecture.... Latéral 360°/Horizontal ± 60°/Oblique ± 60°

Meilleure résolution :....1D (4 mil) : Code 39, 2D (10 mil) : DataMatrix

Profondeur de champ....1D (100 % UPC-A) : 430 mm, 2D (15 mil PDF417) : 380 mm

Contraste d'impression......≥ 25 %

Voyants...... LED et récepteur de radiomessagerie

Interface...... USB HID

Profondeur de champ....65 à 150 mm (4 mil/Code 39), 46 à 195 mm (5 mil/Code 39) 38 à 260 mm (10 mil/PDF 417), 60 à 380 mm (15 mil/PDF 417) 45 à 170 mm (10 mil/QR code), 48 à 155 mm (15 mil/QR code) 50 à 220 mm (10 mil/Data Matrix), 40 à 305 mm (15 mil/Data Matrix)

Source lumineuse....617 nm, puissance optique à points : 0,19 mW typique

Vitesse de numérisation....60 images/s

Capteur..... CMOS (752 x 480 pixels)

Lumière ambiante.... max. 96 900 lux. (lumière directe du soleil)

Système d'exploitation requis...... Windows 2000/XP ou version ultérieure

Température de fonctionnement/

humidité relative....0 °C à +50 °C, 5 % à 95 % HR (sans condensation)

Température de stockage/

humidité relative......-10 °C à +60 °C, 5 % à 95 % HR (sans condensation)

Dimensions....600 x 540 x 300 mm (L x l x H)

Poids.... env. 150 g (sans support)
