Type de produit	Onduleur photovoltaïque (convertisseur DC/AC)
Marque	Sungrow
Modèle	SG12RT
Puissance nominale	12 kW
Entrée	Courant continu (DC) provenant de panneaux photovoltaïques
Sortie	Courant alternatif (AC) pour raccordement au réseau
Plage de tension d'entrée	Non précisée, typique 200-1000 V
Plage de tension de sortie	Non précisée, adaptée au réseau local
Rendement maximal	Non précisé, typique >97%
Dimensions	Non précisées, estimé 600 x 500 x 200 mm
Poids	Non précisé, estimé 30-40 kg
Indice de protection	Non précisé, typique IP65
Plage de température de fonctionnement	Non précisée, typique -25 °C à +60 °C
Fonctions principales	Conversion DC/AC, suivi du point de puissance maximale (MPPT), communication réseau
Sécurité	Protection contre les surtensions, surintensités, défauts à la terre, et déconnexion automatique
Communication	WLAN 802.11b/g/n, bande 2.4 GHz, puissance max 20 dBm
Entretien	Nettoyage extérieur avec un chiffon sec ; contrôle périodique par un professionnel
Pièces détachées	Contactez le service après-vente Sungrow pour les pièces d'origine
Réparabilité	Intervention réservée à un personnel qualifié ; ouverture non autorisée annule la garantie
Normes	CE, TUV, UKCA, RoHS, conformité aux directives UE 2014/35, 2014/30, 2011/65

FOIRE AUX QUESTIONS - SG12RT Sungrow

Quel est le type de l'appareil Sungrow SG12RT ?

Le Sungrow SG12RT est un onduleur photovoltaïque destiné à convertir le courant continu des panneaux solaires en courant alternatif pour l'injection sur le réseau électrique.

Quelles sont les précautions de sécurité essentielles avant d'installer le SG12RT ?

Avant toute installation, il est impératif de couper toutes les sources d'alimentation (DC et AC) et d'attendre au moins 10 minutes pour la décharge des condensateurs. Seul un personnel qualifié peut effectuer l'installation, en portant des équipements de protection individuelle (EPI).

Puis-je ouvrir le boîtier de l'onduleur moi-même ?

Non, l'ouverture du boîtier est strictement interdite. Toute ouverture non autorisée annule la garantie et expose à un danger de mort par électrocution en raison de la haute tension interne.

Comment nettoyer l'onduleur Sungrow SG12RT ?

Pour le nettoyage, utilisez un chiffon sec non pelucheux. Ne jamais utiliser de produits liquides ou abrasifs. Assurez-vous que l'appareil est hors tension et refroidi avant tout entretien.

Que faire en cas de panne ou de dysfonctionnement ?

En cas de panne, contactez immédiatement un installateur qualifié ou le service après-vente Sungrow. N'essayez pas de réparer l'appareil vous-même.

Quelle est la durée de vie typique de l'onduleur ?

La durée de vie n'est pas spécifiée dans la notice, mais un onduleur de qualité comme le SG12RT peut fonctionner pendant 15 à 20 ans avec un entretien approprié.

Puis-je connecter l'onduleur directement à une batterie ?

Non, le SG12RT est conçu pour être connecté à des panneaux photovoltaïques en entrée et au réseau électrique en sortie. Il ne s'agit pas d'un chargeur de piles.

Comment télécharger le manuel d'utilisation complet ?

Le manuel complet est disponible sur le site support.sungrowpower.com ou en scannant le code QR situé sur le panneau latéral de l'appareil.

Quelles sont les conditions de garantie ?

La garantie est annulée en cas d'ouverture non autorisée, d'installation non conforme ou de non-respect des consignes de sécurité. Contactez votre distributeur pour les conditions exactes.

L'appareil est-il compatible avec les réseaux électriques de tous les pays ?

L'onduleur doit être réglé par un personnel qualifié en fonction du pays d'installation. Toute modification non autorisée peut violer le marquage de certification.

MODE D'EMPLOI SG12RT Sungrow

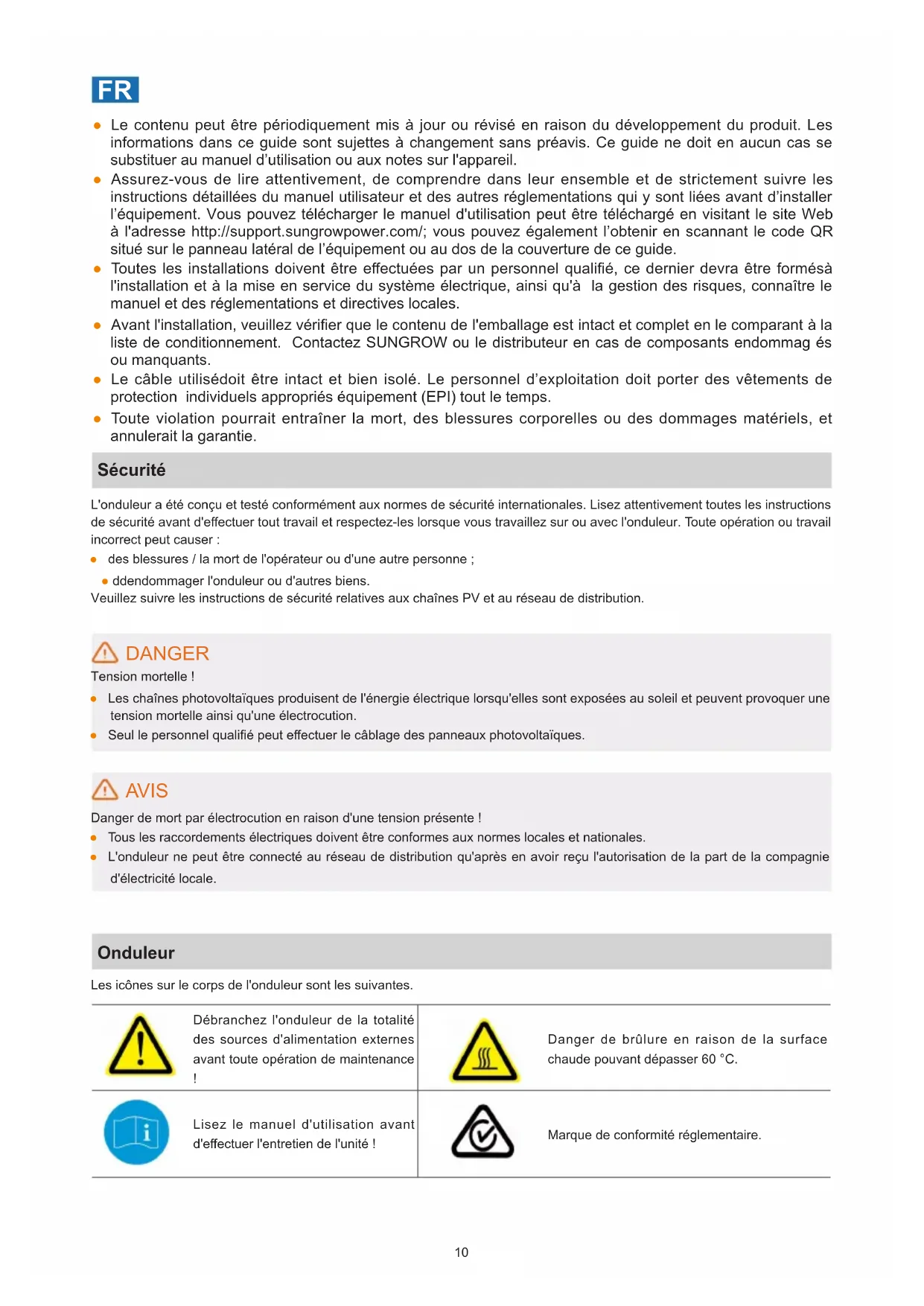

• Le contenu peut être périodiquement mis à jour ou révisé en raison du développement du produit. Les informations dans ce guide sont sujettes au changement sans préavis. Ce guide ne doit en aucun cas se substituer au manuel d'utilisation ou aux notes sur l'appareil.
• Assurez-vous de lire attentivement, de comprendre dans leur ensemble et de strictement suivre les instructions détaillées du manuel utilisateur et des autres réglementations qui y sont liées avant d'installer l'équipement. Vous pouvez télécharger le manuel d'utilisation en visitant le site Web à l'adresse http://support.sungrowpower.com/; vous pouvez également l'obtenir en scannant le code QR situé sur le panneau latéral de l'équipement ou au dos de la couverture de ce guide.
• Toutes les installations doivent être effectuées par un personnel qualifié, ce dernier devra être formé à l'installation et à la mise en service du système électrique, ainsi qu'à la gestion des risques, connaître le manuel et les réglementations et directives locales.
• Avant l'installation, veuillez vérifier que le contenu de l'emballage est intact et complet en le comparant à la liste de conditionnement. Contactez SUNGROW ou le distributeur en cas de composants endommagés ou manquants.
• Le câble utilisé doit être intact et bien isolé. Le personnel d'exploitation doit porter des vêtements de protection individuels appropriés et équipement (EPI) tout le temps.
• Toute violation pourrait entraîner la mort, des blessures corporelles ou des dommages matériels, et annulerait la garantie.

Sécurité

L'onduleur a été conçu et testé conformément aux normes de sécurité internationales. Lisez attentivement toutes les instructions de sécurité avant d'effectuer tout travail et respectez-les lorsque vous travaillez sur ou avec l'onduleur. Toute opération ou travail incorrect peut causer :

• des blessures / la mort de l'opérateur ou d'une autre personne;

• endommager l'onduleur ou d'autres biens.

Veuillez suivre les instructions de sécurité relatives aux chaînes PV et au réseau de distribution.

DANGER

Tension mortelle !

• Les chaînes photovoltaïques produisent de l'énergie électrique lorsqu'elles sont exposées au soleil et peuvent provoquer une tension mortelle ainsi qu'une électrocution. Seul le personnel qualifié peut effectuer le câblage des panneaux photovoltaïques.

Danger de mort par électrocution en raison d'une tension présente !

• Tous les raccordements électriques doivent être conformes aux normes locales et nationales.
• L'onduleur ne peut être connecté au réseau de distribution qu'après en avoir reçu l'autorisation de la part de la compagnie d'électricité locale.

Onduleur

Les icônes sur le corps de l'onduleur sont les suivantes.

Débranchez l'onduleur de la totalité des sources d'alimentation externes avant toute opération de maintenance !

Danger de brûlure en raison de la surface chaude pouvant dépasser 60 °C.

Marque de conformité réglementaire.

	Danger de mort dû à des tensions élevées ! Seul un personnel qualifié peut ouvrir et entretenir l'onduleur.			Danger de mort dû à des tensions élevées !Ne pas toucher les pièces sous tension pendant 10 minutes après la déconnexion des sources d'alimentation.
	Marquage de conformité TUV.			Marquage de conformité CE.Importateur vers l'UE / EEE.
	Ne jetez pas l'onduleur avec vos déchets ménagers.			L'onduleur ne comporte pas de transformateur.
	Point de mise à la terre supplémentaire.			Marquage de conformité UKCA.
	Label RoHSCe produit respecte les exigences des directives de l'UE applicables.			Marquage de conformité CMIM.

Les utilisateurs peuvent également apposer d'autres panneaux d'avertissement conformément aux exigences des normes locales ou des spécifications d'installation.

Déclaration de sécurité

• Pour en savoir plus sur le processus de réponse aux vulnérabilités de sécurité réseau du produit et la divulgation des vulnérabilités, veuillez scanner le QR code sur la droite ou consulter le site Web suivant: https://en. sungrowpower. com/security-vulnerability-management
• Pour plus d'informations sur la sécurité réseau, veuillez vous référer au manuel d'utilisation du module de communication ou à l'enregistreur de données fourni avec le produit.

Déclaration UE de conformité

dans le cadre des directives de l'UE :

• Directive 2014/35/UE relative aux limites de tension (DLT) • Compatibilité électromagnétique 2014/30/UE (CEM) - Limitation de l'utilisation de certaines substances dangereuses 2011/65/UE et 2015/863/EU (RoHS) - SUNGROW confirme par la présente que les produits décrits dans ce document sont conformes aux exigences fondamentales et aux autres dispositions pertinentes des directives susmentionnées. Pour consulter l'intégralité de la déclaration UE de conformité, rendez-vous sur support.sungrowpower.com. - Le module de communication fourni avec l'onduleur et les paramètres techniques de la communication sans fil sont indiqués dans le tableau ci-dessous. Le modèle du module de communication effectivement livré prévaut. Vous trouverez la déclaration de conformité de l'UE du module de communication sur support.sungrowpower.com.

Radio Technology WLAN 802.11b/g/n20/n40

Spectre radioélectrique	802.11b/g/n	2412 MHz ~ 2472 MHz
	802.11n40	2422 MHz ~ 2462 MHz

Puissance de transmission maximale ≤ 20 dBm

Les paramètres techniques répertoriés ci-dessus sont uniquement applicables aux pays de l'UE.

Pour l'UE uniquement

Danger de mort par électrocution en raison de la présence de haute tension

• N'ouvrez jamais le boîtier. Toute ouverture non autorisée annulera la garantie et, dans la plupart des cas, entraînera la résiliation de la licence d'exploitation de l'unité.
• Lorsque le couvercle du boîtier est retiré, vous pouvez entrer en contact avec les composants sous tension, ce qui peut entraîner la mort ou de graves blessures par électrocution.

Danger de mort par électrocution dû à la présence possible d'un onduleur endommagé.

- Ne faites fonctionner l'onduleur que si son état de fonctionnement est techniquement irréprochable et qu'il est en état sûr.

- L'utilisation d'un onduleur endommagé peut entraîner des situations dangereuses pouvant entraîner la mort ou des blessures graves par électrocution.

Avertissement

Risque d'endommagement de l'onduleur ou de blessure corporelle

• Ne branchez pas ou ne débranchez pas les connecteurs PV et AC ou les connecteurs lorsque l'onduleur est en marche.
• Mettez le disjoncteur AC et l'interrupteur-sectionneur DC de l'onduleur sur OFF. Attendez 10 minutes pour que les condensateurs internes se déchargent. • Vérifiez l'absence de tension ou de courant avant de brancher ou de débrancher les connecteurs PV et AC.

Avertissement

Toutes les étiquettes d'avertissement et la plaque signalétique sur le corps de l'onduleur :

• doivent être clairement visibles ; et - ne doit pas être enlevé, couvert ou collé.

Attention

Risque de brûlure par les composants chauds!

- Ne touchez aucune partie chaude (telle que des dissipateurs de chaleur) pendant le fonctionnement. Seul l'interrupteur DC peut être touché en toute sécurité à tout moment.

Seul le personnel qualifié peut effectuer le réglage du pays. Toute modification non autorisée de l'unité peut entraîner une violation du marquage du certificat type.

Risque d'endommagement de l'onduleur dû à une décharge électrostatique (ESD).

En touchant les composants électroniques, vous pouvez endommager l'onduleur. Pour la manipulation de l'onduleur, assurez-vous de :

• éviter tout contact inutile; et porter un bracelet de mise à la terre avant de toucher les connecteurs.
