Solamagic SMS1PLUS2000W - Chauffage Etherma - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur infrarouge
Modèle	Solamagic SMS1PLUS2000W
Marque	Etherma
Puissance	2000 W
Tension d'alimentation	230 V ~ 50 Hz
Fusible recommandé	16 A, type C (retardé)
Indice de protection	IP44
Type de montage	Mural ou plafond
Orientation	Réglable (pivotement)
Hauteur de montage minimale	1,80 m au-dessus du sol
Nettoyage	Chiffon doux humide, sans détergent
Garantie	5 ans (tube chauffant : 12 mois / 5000 h)
Fabrication	Allemagne (Made in Germany)

FOIRE AUX QUESTIONS - Solamagic SMS1PLUS2000W Etherma

Comment installer le radiateur Solamagic SMS1PLUS2000W ?

Le montage doit être effectué par un professionnel selon les prescriptions VDE 0100. L'appareil se fixe au mur ou au plafond à l'aide d'un étrier ou de supports en T. Respectez une hauteur minimale de 1,80 m et les distances de sécurité de l'annexe 2.

Quelles sont les distances de sécurité à respecter ?

Les distances minimales sont indiquées dans l'annexe 2. En général, maintenez au moins 0,5 m des parois latérales et 1 m du sol. Ne pas placer d'objets inflammables à proximité.

Puis-je utiliser ce radiateur à l'intérieur ?

Ce radiateur est conçu pour un montage extérieur (IP44). Il n'est pas destiné à chauffer une pièce fermée. Pour une utilisation intérieure, veillez à une ventilation suffisante.

Comment nettoyer l'appareil ?

Débranchez-le et laissez-le refroidir. Essuyez le boîtier avec un chiffon doux et humide sans produit de nettoyage. Ne jamais plonger l'appareil dans l'eau.

Que faire si le radiateur ne chauffe pas ?

Vérifiez d'abord que la fiche est bien branchée et que le fusible (16 A) n'a pas sauté. Si l'appareil est équipé d'un interrupteur, assurez-vous qu'il est allumé. Contactez le SAV si le problème persiste.

La lampe halogène doit-elle être remplacée ?

Oui, la lampe halogène infrarouge a une durée de vie moyenne de 5000 heures. Remplacez-la si des zones sombres ou déformations apparaissent. Le remplacement doit être effectué par un professionnel.

Quelle est la garantie de cet appareil ?

La garantie est de 5 ans pour les défauts de conception, sauf le tube chauffant qui est garanti 12 mois ou 5000 heures. Les dommages dus à une mauvaise installation ne sont pas couverts.

Puis-je orienter le faisceau de chaleur ?

Oui, l'orientation est réglable. Desserrez les vis de la griffe d'adaptateur, pivotez le radiateur dans la direction souhaitée, puis resserrez. Pour les modèles S3/D3, la plage de pivotement est unilatérale.

Le radiateur peut-il être monté au plafond ?

Oui, certains modèles (IR05026, IR05027, IR05028, DS05028) sont adaptés au montage au plafond. Utilisez le cadre de montage fourni et respectez les dimensions de découpe indiquées dans la notice.

Est-il adapté pour une utilisation en extérieur ?

Oui, l'indice de protection IP44 le rend résistant aux projections d'eau. Il est conçu pour un montage extérieur, par exemple sur une terrasse. Évitez toutefois une exposition directe à la pluie battante.

MODE D'EMPLOI Solamagic SMS1PLUS2000W Etherma

Instructions de montage et d'utilisation

S1 Radiateur infrarouge 1400 W, IP44 (IR05001; IR05026) S1 Radiateur infrarouge 2000 W, IP44 (IR05002; IR05027) S3 Radiateur infrarouge 2500 W, IP44 (IR05008; IR05028)

D3 Radiateur infrarouge 2000 W, IP44 (DS 05002; DS 05028)

D3 Radiateur infrarouge 2000 W, IP45 (DS 05006)

Sommaire

Consignes de sécurité et d'utilisation 143 Etendue de la livraison 144 Consignes de montage 145 Mise en service 157 Consignes de nettoyage 157 Conditions de garantie 158 Consignes supplémentaires 159

Annexes

Annexe 1:

Caractéristiques techniques

Annexe 2:

Distances de sécurité

Annexe 3:

Diagramme de rayonnement

Consignes de sécurité et d'utilisation

Veuillez respecter les consignes suivantes:

• Lisez attentivement les instructions d'utilisation avant le montage et conservez-les.
• Ce radiateur est conçu pour être monté à l'extérieur, sur les murs d'un bâtiment ou sur d'autres structures fixes. Il n'est pas destiné à créer un niveau de température/agréable à l'intérieur d'une pièce.
• L'appareil est destiné à être utilisé par des adultes. Les enfants ne doivent pas jouer avec le chauffage. Tenir les enfants de moins de 3 ans éloignés de l'appareil, sauf s'ils sont sous surveillance constante. Les enfants de moins de 8 ans ne doivent pas allumer ou éteindre l'appareil, brancher la fiche dans la prise secteur, nettoyer l'appareil ou l'entretenir.

Prudence: certaines pièces du produit peuvent devenir brûlantes et entraîner des brûlures. Une prudence particulière est requise en présence d'enfants ou de personnes vulnérables.

• Le montage doit être effectué dans les règles de l'art, selon les prescriptions d'installation VDE 0100 (observer le cas échéant les parties 559 et 701) par du personnel qualifié.
• Pour tous les travaux, mettre impératifement l'installation électrique hors tension (débrancher la fiche, déconnecter le fusible). N'activer le chauffage que lorsque tous les raccords de conduite ont été installés entièrement.
• L'installation domestique pour l'alimentation en courant du radiateur doit être équipée d'un interrupteur et d'un fusible d'au moins 16 A à action retardée (type C16A).
• Ne pas monter l'appareil directement sous une prise secteur, un boîtier de dérivation, des interrupteurs ou des conduites électriques.
• Les prises secteur doivent se couvrir exclusivement dans les positions individuelles dans l'annexe 2.
• Ne pas installer le radiateur thermique à proximité de rideaux ou de matières inflammables, conformément à VDE 0100 partie 559.
• L'appareil satisfait au minimum la classe de protection IP24 lorsque tous les raccordements (connecteur d'appareil et des composants d'extension) sont branchés et homologues pour l'intérieur et l'extérieur.
• Ne jamais utiliser l'appareil sans surveillance.
• Ne pas couvrir l'appareil lorsqu'il est allumé ou chaud; il existe un risque d'incendie.
• Pour modifier la direction de chauffage de l'appareil, l'éteindre et le laisser refroidir.
• Ne pas regarder directement une lampe halogène à infrarouge en fonctionnement pendant une longue période ou à courte distance.
• Les lampes halogènes à infrarouge sont sensibles à un contact cutané direct (ne pas toucher avec les doigts). Vous pouvez éliminer la graisse ou d'autres salissures à l'aide d'un chiffon imbibé d'alcool.
• Afin de garantir la durée de vie de la lampe halogène à infrarouge, cette dernière doit être protégée contre les vibrations, les coups et les substances nocives telles que les acides, l'ammoniac, la poussière de ciment, etc.
• La lampe halogène à infrarouge doit être protégée contre les sollicitations mécaniques. Elle doit être remplacée lorsque des modifications (zones sombres, déformations) deviennent visibles ou lorsque la durée de vie nominale est atteinte.
• Éléments d'appareil endommagés comme le câble de connexion, la bascule de l'interrupteur, le manchon d'étanchéité ou le tube de chauffage doivent obligatoirement être remplacés. L'appareil doit être démonté immédiatement et stocké dans un endroit sec.
• Les travaux de réparation (remplacement d'une conduite de raccordement défectueuse, d'un tube de chauffage défectueux ou autre) ne doivent être effectués que par le service après-vente de la société du fabricant ou par un vendeur/agréé.
• Les travaux de nettoyage et d'entretien doivent être effectués uniquement par des adultes disposant de connaissances suffisantes.

Étendue de la livraison

Chauffage à infrarouge

Câble de raccordement au secteur (inclus avec les appareils sans cable de raccordement fixe)

Support et moyen de fixation (joint)

Manuel

Consignes de montage

• Le montage du chauffage ne doit être effectué qu'avec un matériel de montage ajusté (par ex, vis M 6 x 60 avec cheville en métal pour les fondations de béton ou de pierre) sur un sol dur, d'une capacité portante suffisante et normalement/difficilement ou non inflammable.
• Si le chauffage et la prise ne sont pas montés sur la même surface, s'assurer que le champ de rayonnement ne puisse pas être orienté sur la prise. Dans le cas contraire, il faut impérativement s'assurer que la prise ne puisse pas être chauffée à plus de 70°C lors du fonctionnement.
• Les distances de sécurité indiquées dans l'annexe 2 doivent être respectées.
• La zone d'effet thermique peut être évaluée à l'aide du diagramme de rayonnement (annexe 3). Les tailles des surfaces de rayonnement et l'intensité de rayonnement max correspondante y sont affichées à différentes distances du chauffage.
• Hauteur de montage : au moins 1,80 m au-dessus du sol
• Le chauffage doit être monté avec le boulon à expansion orienté vers le haut. Le boulon à expansion se trouve sur le côté du boîtier avec la conduite de raccordement (voir l'illustration ci-dessous).

Toujours en haut lors du montage

Toujours en bas lors du montage

• Les radiateurs S3 et D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) ne doit être monté et utilisé que dans une position horizontale.
• Uniquement pour les types IR 05001 et IR 05002 : En cas de montage en biais sur le plafond et de montage vertical au mur, l'appareil doit être monté avec une disposition des cables « en bas ».

1. Montage de radiateurs thermiques avec attache en forme d'étrier

Type d'appareil	Puissance	Montage mural Montage au plafond
		horizontal vertical horizontal en biais
IR 05001 1400 W	✓	✓	✓	✓
IR 05002 2000 W	✓	✓	✓	✓

• Fixer l'étrier en respectant les distances de sécurité et les consignes de sécurité et d'utilisation (voir Annexe 2)
• Monter l'étrier avec 2 vis espacées de 200mm sur la surface de fixation.
• En cas d'utilisation de composants d'extension, les points de fixation extérieurs de l'étrier doivent être utilisés pour le montage mural (distance 350 mm)

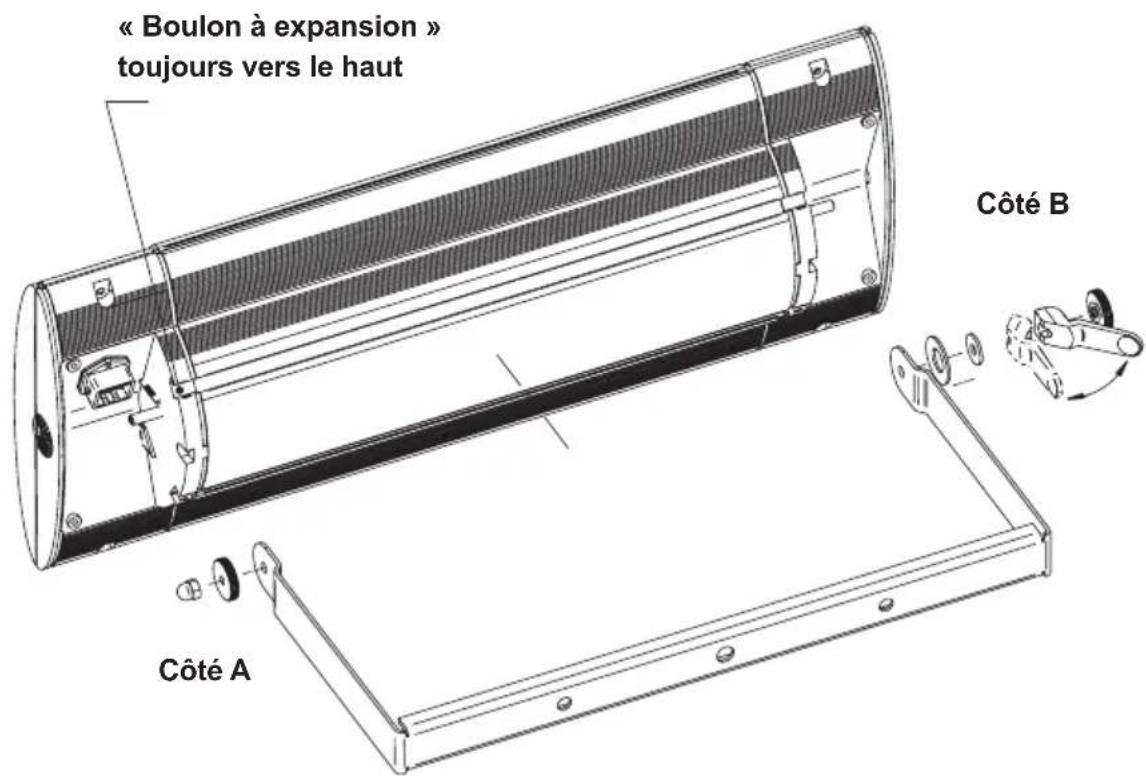

• Installer l'appareil en commençant par le côté B et plier légèrement l'étrier (Remarque! « Boulon à expansion » toujours vers le haut) Côte A: Monter l'écrou moleté M6 et l'écrou borgne M6/SW10.
• Serrer l'écrou moleté à la main et l'écrou borgne avec une clé plate SW10.
• Côté B: Monter la rondelle Belleville, la rondelle plate, le levier excentrique et l'écrou moleté M6.

Tourner l'écrou moleté M6 à la main jusqu'au point de pression du levier excentrique.

Serrer le levier excentrique dans la direction de l'étrier.

Type d'appareil	Puissance	Montage mural Montage au plafond
		horizontal vertical horizontal en biais
IR 05001 1400 W		✓	✓
IR 05002 2000 W		✓	✓

Autorisé pour le montage mural uniquement!

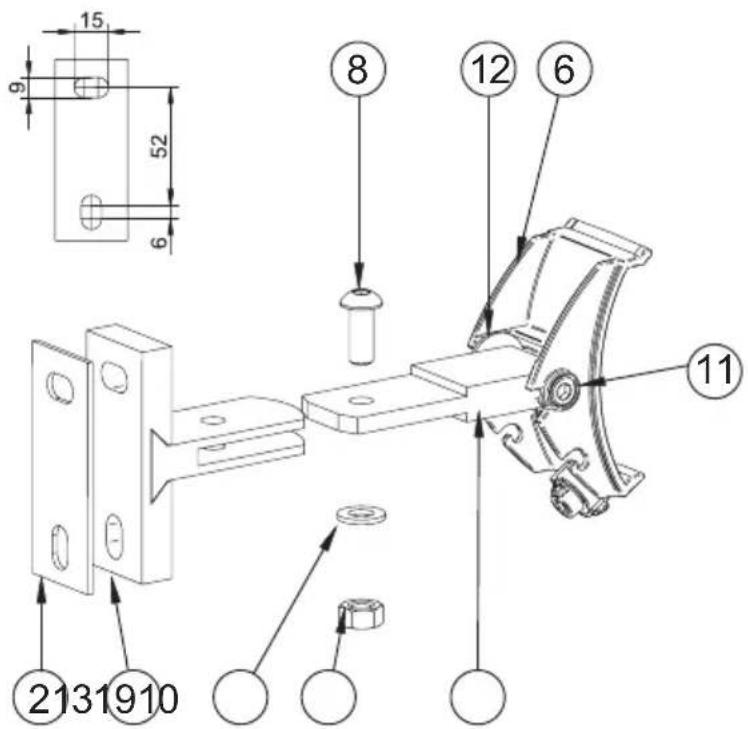

• Monter les supports en T (1) avec une plaque de silicone placée en-dessous (2) à l'aide de 2 vis conformément à l'illustration suivante sur la surface de fixation.

• Pousser la griffe d'adaptation (6) dans la pièce en T (1) montée sur la surface de fixation. Insérer la vis M8 x 20 / SW5 (8) dans l'alésage. Poser une rondelle (9) et serrer les écrous M8 / SW13 (10).
• Si la griffe de l'adaptateur (6) ne peut pas être orientée vers le bas, desserrer les vis (8) à (10) et restorer la griffe du support. Démonter ensuite les vis (11) et remonter la pièce centrale (13) avec une rondelle (12) tournée sur la griffe de l'adaptateur (6). Remonter ensuite l'appareil sur le support mural.

• Insérer les brides de sécurité (3) avec la bague (4) dans la rainure en queue d'aronde depuis la gauche sur env. 220 mm.
• Serrer la vis 3,5 × 6,5 (5).
• Alignez le tendeur excentrique (7) de la griffe d'adaptateur (6) dans le sens vertical (C), voir l'illustration ci-dessous.
• Accrocher le radiateur (B) en haut, côte boulon à expansion sur la griffe d'adaptateur (6) et pivoter en bas, côte tendeur excentrique (7).

Attention: la griffe d'adaptateur doit à présent s'emboiter dans les deux rainures de l'appareil (contrôle visuel)

• Serrer à fond le tendeur excentrique (7) avec la clé Allen SW5 fournie, en tournant dans le sens horaire (env.). Le radiateur thermique doit être exempt de jeu et être bien fixé aux griffes de l'adaptateur.

Attention: ne pas aller au-delà de la butée, ne pas tourner à - ne pas tordre le tendeur excentrique!

• Accrocher la bague de retenue (4) dans l'entaille (A) de la griffe de l'adaptateur (6).
• Pour le réglage ou le déplacement du faisceau, desserrer les vis (11) avec la clé Allen SW5, placer le radiateur dans la direction souhaitée du faisceau et serrer de nouveau les vis (11).

Type d'appareil	Puissance	Montage mural Montage au plafond
		horizontal vertical horizontal en biais
IR 050082500 W		✓		✓
DS 050022000 W		✓		✓
DS 050062000 W		✓		✓

Remarque:

Le radiateur a une plage de pivotement unilatérale dans la direction du côté du trou oblong, en fonction de l'orientation de montage du support en T.

Lors du montage sur un mur, le support en T doit être monté avec le côté du trou oblong en bas (image ci-dessous), lors du montage au plafond avec le côté du trou oblong à l'avant.

• Le radiateur S3 ou D3 doit être installé avec 2 supports en T, écarts de 400mm, en respectant les distances de sécurité et les consignes de sécurité (voir Annexe 2).
• Pour faciliter l'assemblage, retirez la griffe de l'adaptateur (6) du support en T (1) en desserrant les vis (11) (illustration ci-dessous).
• Montez le support en T (1) avec la plaque de silicone (2) en dessous avec 2 vis chacune sur la surface de montage, comme indiqué sur la figure suivante.

• Monter les griffes de l'adaptateur (6) sur les supports en T montés sur la surface de fixation, installer la rondelle d'arrêt (12) entre le support en T et la griffe de l'adaptateur et visser les vis cylindriques (11) de l'extérieur dans le support en T (Illustration ci-dessus). Pour le montage au plafond, la griffe de l'adaptateur doit être vissée sur le support, tournée de, contrairement à l'illustration.

• Insérer les brides de sécurité (3) avec la bague (4) dans la rainure en queue d'aronde depuis le côté conduite sur env. 530mm et 130mm.
• Serrer les vis 3,5 × 6,5 (5).
• Alignez le tendeur excentrique (7) de la griffe d'adaptateur (6) dans le sens vertical (C), voir l'illustration ci-dessous.
• Accrocher le radiateur (B) en haut, côte boulon à expansion sur les griffes d'adaptateur (6) et pivoter en bas, côte tendeur excentrique (7).

Attention: les griffes d'adaptateur doivent à présent s'emboiter dans les deux rainures de l'appareil (contrôle visuel)

Les brides de sécurité (3) doivent se couvrir maintenant à proximité immédiate des griffes de l'adaptateur (6).

• Serrer à fond le tendeur excentrique (7) avec la clé Allen SW5 fournie, en tournant dans le sens horaire (env.). Le radiateur thermique doit être exempt de jeu et être bien fixé aux griffes de l'adaptateur.

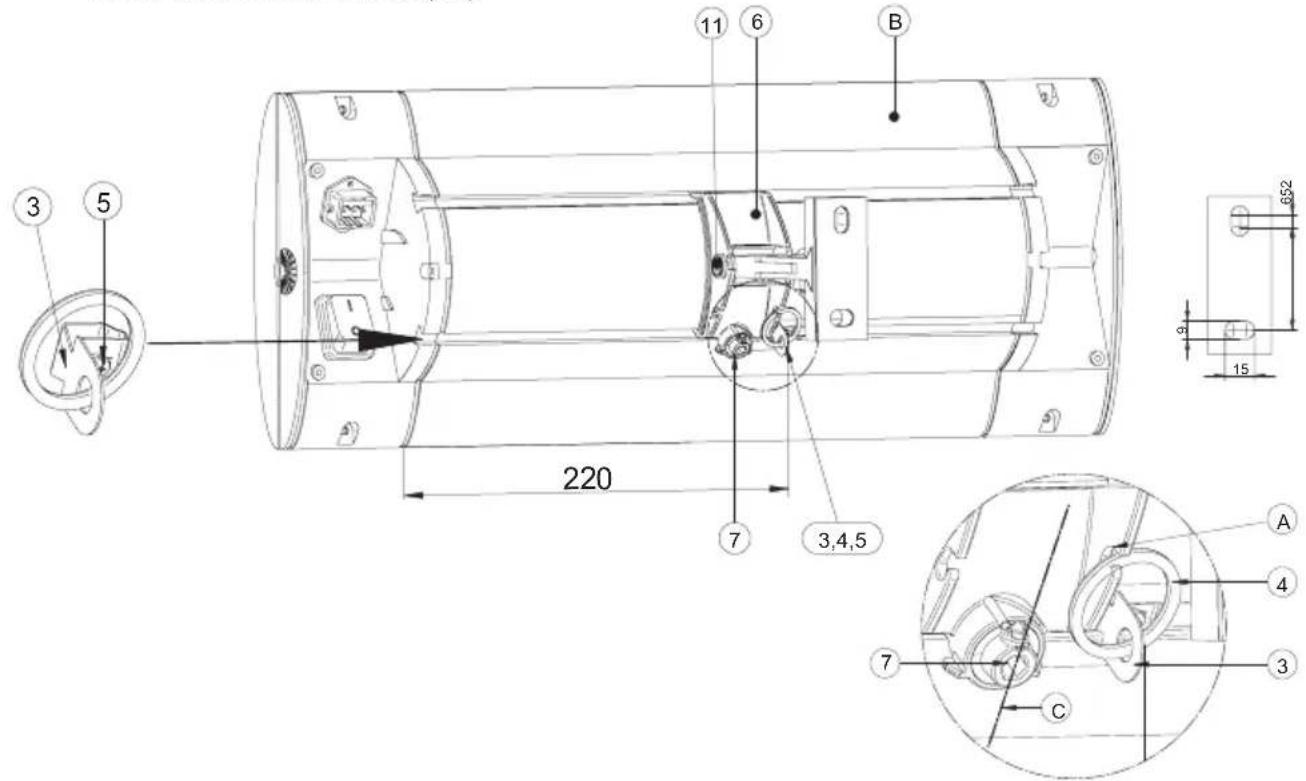

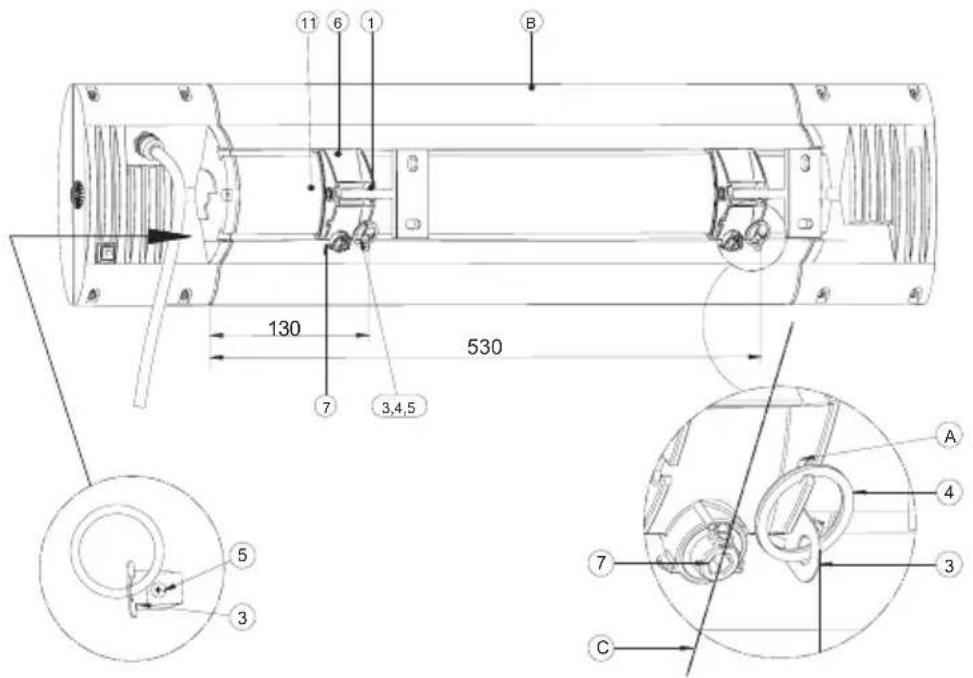

Attention: ne pas aller au-delà de la butée, ne pas tourner à - ne pas tordre le tendeur excentrique!

• Accrocher la bague de retenue (4) dans l'entaille (A) de la griffe de l'adaptateur (6).
• Pour régler ou modifier l'orientation, desserrer la vis (11, côte gauche de la griffe d'adaptateur, voir l'illustration ci-dessous) avec la clé Allen SW5, mettre le radiateur dans la direction souhaitée et serrer à fond la vis (11).

Consignes générales

• Le cadre de montage au plafond est adapté au montage dans des plaques d'un matériel d'une épaisseur comprise entre 10 mm et 30 mm (Dormant-version max. 25 mm).
• Pour les appareils avec un revêtement de surface clair (par ex. de couleur blanche), une modification de la coloration peut se produire en cas de fonctionnement continu.
• Le montage ne peut pas modifier ni altérer la statique existante du plafond.
• Les distances minimales prévues à l'annexe 2 doivent être respectées.
• L'espace de plafonnier doit satisfaire aux dimensions minimales suivantes pour la circulation de l'air nécessaire ;

Type d'appareil Largeur en	mm Longueur en mm
IR05026	au moins 500 au moins 900
IR05027
IR05028	au moins 600 au moins 1200
DS05028

Les espaces ouverts ne doivent pas être confinés ou couverts par des matériaux isolants ou par d'autres moyens.

• Deux personnes sont requises pour le montage.
• Le raccordement électrique doit avoir lieu en dehors du cadre de montage (accès de révision).

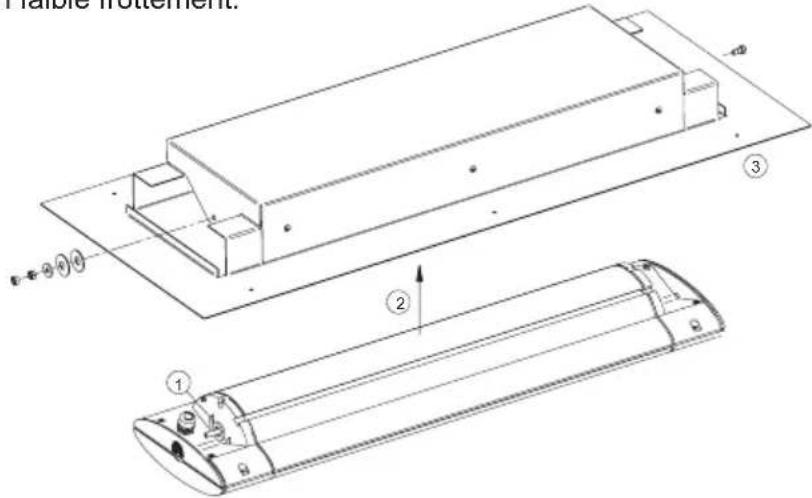

Étape 1: vissage de l'appareil avec le capot

• ① Glisser la grande rondelle en U sur le boulon sur le radiateur thermique.
• ② Insérer en biais le radiateur dans le capot jusqu'à ce que le boulon passe à travers l'orifice du capot.
• ③ Basculer l'appareil complètement dans le capot et serrer la vis filétée jusqu'à la butée à l'aide d'un outil à 0,5 Nm
• Enfiler deux rondelles Belleville, la première avec la courbure dirigée vers le capot, la deuxième avec la courbure vers l'extérieur. Glisser la petite rondelle en U sur le boulon fileté, visser l'écrou hexagonal et bloquer avec deux écrous hexagonaux. L'appareil doit pouvoir basculer dans le capot avec un faible frottement.

Étape 2: préparation de l'espace de montage

• Créer sur place la découpe au plafond avec les dimensions (x) mm et (y) mm :

Type d'appareil	Découpe au plafond en mm		Distance entre la fixationGIS tous en mm
	Largeur (x)	Longueur (y) a b c
IR 05026	280 625	495 247,5 310
IR 05027
IR 05028	280 850	720 360 310
DS 05028

• Effectuer les alésages de fixation a et b dans la plaque de plafond.

Étape 3 : montage de l'appareil dans l'espace de montage

• Raccorder électriquement l'appareil sans le mettre en marche.
• Positionner l'appareil dans la découpe du plafond.

Attention :

La conduite de raccordement doit être directement éloignée de l'appareil. Elle doit être placée en dehors de la zone de découvertes dans l'espace de montage.

• Visser le cadre de montage à la plaque de plafond depuis l'extérieur avec six vis au diamètre nominal de 4 mm.

Attention :

Veiller à un raccord visse fixe, sur en permanence. Si nécessaire, utiliser des cadres de montage supplémentaires (accessoires)!

Étape 1: préparation de l'espace de montage

• Créer sur place la découverte au plafond avec les dimensions (x) mm et (y) mm :

Type d'appareil	Découpe au plafond en mm
	Largeur (x) Longueur (y)
IR 05026; IR 05027 300 625
IR 05028; DS 05028 300 850

• Placer le bati support de montage derrière le plafond de sorte que les pattes intérieures pénètrent dans la découverte du plafond.
• Centrer le bati de montage par rapport à la découverte et visser à l'avant à la plaque du plafond par les pattes intérieures.
• Centrez le cadre de montage dans la découverts et vissez-le au panneau avant avec la plaque de plafond. Pour les panneaux de plafond minces (< 15 mm), pliez ou retirez les languettes de montage si nécessaire. (Détail A)

Étape 2 : montage de l'appareil dans l'espace de montage

• Réaliser le branchement électrique de l'appareil, mais ne pas encore le mettre en marche.
• Visser l'appareil avec le cadre-support de montage à l'aide des 6 vis M4 x 18 et rondelles. Serrer à fond les vis. Détail A

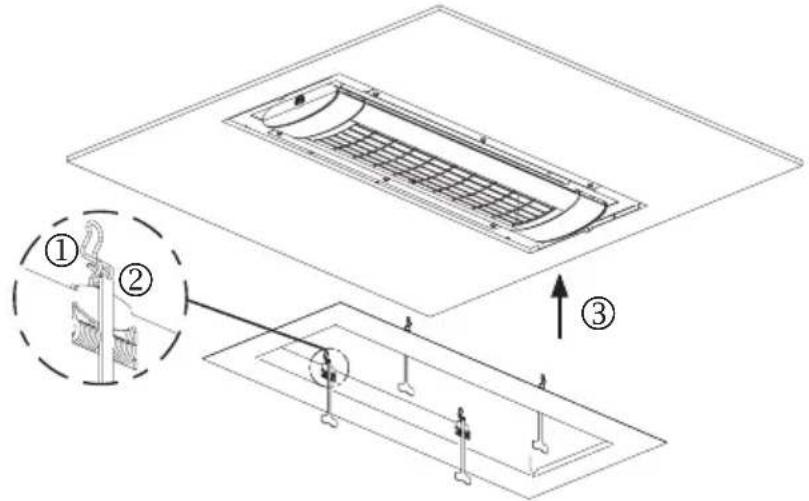

Étape 3 : montage du dormant

Attention : un risque de blessure existe !

Porter absolument des gants de travail!

• Précontraindre les ressorts jusqu'à ce qu'ils s'enclenchent dans le dispositif d'arrêt.

Attention: risque d'échappement par des ressorts qui reconnaissent leur état initial. Ne pas intervenir dans la zone de serrage!

• ② Suspendre le dispositif de déverrouillage à l'endroit du pli dans chaque ressort et le laisser dépasser de la découverte du cadre.

• ③ Positionner le cadre : placer les pointes du ressort précontraint dans la fente intermédiaire du capot du radiateur.
• ④ Appuyer le dormant contre la découpe du plafond
• ⑤ Tirer vers le bas les éléments de déverrouillage et les laisser s'enclencher contre le cadre de montage.

Démontage :

• Retirer le dormant sur le bord extérieur du plafond jusqu'à ce que les ressorts de friction puissent être atteints dans la fente intermédiaire.

Attention : un risque de blessure existe !

Porter absolument des gants de travail!

• Repousser les ressorts et faire basculer le cadre hors de l'espace de montage. Dé­tendre lentement les ressorts.

4. Pour les composants d'extension du chauffage

OPTION

• Les composants d'extension ne doivent être utilisés que pour les types d'appareil prévus à cet effet.
• En cas d'utilisation de composants d'extension, respecter impérativement les instructions de montage et d'utilisation correspondantes.
• L'utilisation de composants d'extension (par ex. module radio) modifie les caractéristiques techniques de l'Annexe 1.

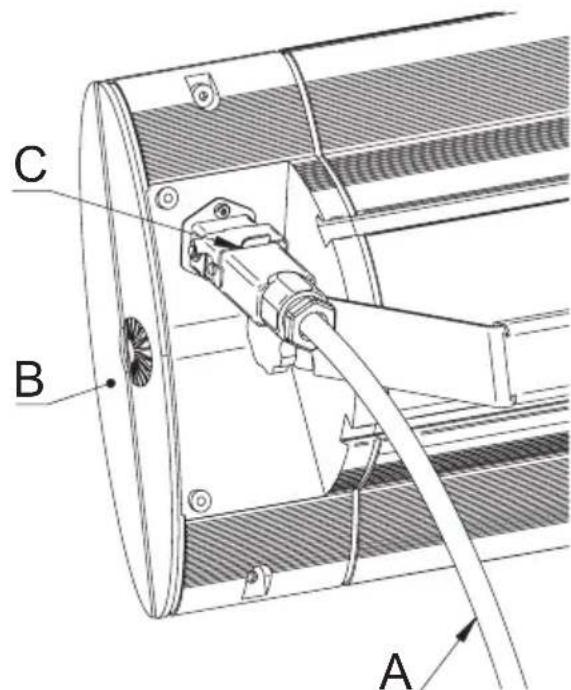

Mise en service

1. Retirer entièrement, le cas échéant, la fixation de transport située dans le réflecteur.
2. Raccorder la conduite de raccordement au réseau (A) sur l'appareil (B) et fixer avec la broche de sécurité (C).
3. Établir le raccordement au réseau électrique (fiche de sécurité)

Pour les modèles sans interrupteur, la puissance de chauffage se déclenche directement lorsque la fiche est branchée dans la prise. Pour les modèles avec interrupteur ou récepteur radio, la puissance de chauffage est activée par actionnement de l'interrupteur ou de la télécommande.

Consignes de nettoyage

• Séparer l'appareil du réseau.
• Laisser refroidir le boîtier.
• Essuyer le boîtier avec un chiffon doux et humide sans utiliser d'agent de nettoyage.

Ne jamais plonger l'appareil dans du liquide ni l'asperger.

Une coloration eventuelle de la grille de protection resultant de la chaleur est un proceded physique normal n'indiquant pas de defaulted.

Conditions de garantie des appareils S1, S3 et D3

Nous assurons une garantie pour cet appareil dans les conditions suivantes:

1. Nous éliminons sans frais à votre charge selon les dispositions suivantes, tout dommage ou défaut de l'appareil résultant d'un vice de conception, s'ils sont notifiés directement après leur constatation et dans les 5 années suivant la livraison au client final. La durée de la garantie pour les tubes chauffants est de 12 mois pour 5000 heures de service max. au cours de cette période. La garantie n'est pas déclenchée en cas de divergences mineures en termes de structure théorique, négligeables pour la valeur et l'adéquation à l'utilisation de l'appareil, ou par des dommages résultant de conditions climatiques anormales ou de conditions d'utilisation non conformes. De même, il n'existe aucune obligation de garantie en cas de dommages résultant de conditions climatiques particulières, de conditions environnementales anormales ou de conditions de fonctionnement sans rapport avec le produit. Notre revendeur spécialisé vous conseillera volontiers sur les différentes versions des appareils pour de tels cas d'utilisation.

Aucune demande de garantie ne sera acceptée en cas de dommages ou de défauts de l'appareil résultant d'un montage incorrect ou d'un non-respect des consignes d'utilisation.

1. La garantie s'applique par la remise en état sans frais à votre charge des appareils défectueux ou leur remplacement, à notre discrétion. Les appareils en appel de la garantie concernée doivent être remis ou envoyés au fabricant ou à un service après-vente autorisé. En cas d'envoi, le risque de transport est supporté par l'expéditeur. Les coûts d'expédition, de transport, d'infrastructure et de main d'œuvre de l'utilisateur ne sont pas compensés. La facture d'achat avec la date d'achat et/ou de livraison doit être représentée, accompagnée d'une description détaillée du défaut. Les appareils remplacés deviennent notre propriété.
2. La garantie devient caduque si des réparations ou des interventions ont été effectuées sans notre autorisation ou si nos appareils ont été équipés de pièces de rechange, d'accessoires ou autres pièces qui ne sont pas d'origine et qui ont entré un début. Il en va de même si la plaque signalétique ou le numéro d'appareil a été retirée ou est illisible.
3. La garantie ne couvre pas les dommages ou defaults resultant d'un raccordement non conforme aux prescriptions, d'une manipulation incorrecte, de dommages mécaniques, en particulier des tubes chauffants, ainsi que du non-respect des instructions de montage et d'utilisation. Nous déclinons toute responsabilité pour les dommages consécutifs.
4. Le déclenchement de la garantie n'entraîne ni un allongement du délai de garantie ni une nouvelle garantie. Le délai de garantie pour les pièces de rechange installées se termine avec le délai de garantie de l'appareil complet. Si un dommage ou un défaut ne peut pas être eil de rechange de même valeur. Dans le cas d'une livraison d'un appareil de rechange, nous nous réservons le droit de déduire pour la valeur de l'appareil de remplacement la valeur estimée du temps d'utilisation de l'ancien appareil.

Ces conditions de garanties sont valables à partir du 01/01/2021 pour les appareils achetés dans un pays de l'Union Européenne, même s'ils sont utilisés à l'étranger. Les conditions de garantie n'ont aucune conséquence sur le droit à la garantie légale.

Consignes supplémentaires

Sous réserve de modifications techniques.

Produit « Made in Germany »

Vous trouvez d'autres produits et accessoires SOLAMAGIC sur:

www.SOLAMAGIC.com

Veuillez respecter le lexique suivant dans l'annexe :

Annexe 1: Caractéristiques techniques

①	Type d'appareil	⑥	Dimensions longueur x largeur x hauteur (mm)
①	Puisance de l'appareil (W)	⑦	Poids (kg)
②	Raccordement électrique	⑦a	Poids supplémentaire pour l'exécution avec cadre (kg)
③	Type de protection	⑧	Durée de vie moyenne (h)
④	Classe de protection	⑨	Distance (mm)
⑤	Marque de certification

Annexe 2: Distances de sécurité

0	Type d'appareil	6	Vue de face
1	Montage au mur, horizontal (non ad-apté au type d'appareil IR 05026, IR 05027, IR 05028, DS 05028)	7	Vue du dessus
2	Distances minimum en mm	8	Montage au plafond
3	Puisance de l'appareil (W)	9	(pour les-appareils de type IR 05001 et IR 05002 uniquement avec support en U)
4	Montage mural, vertical (uniquemont pour les types d'appareils IR 05001 et IR 05002)	10	Montage de biais uniquement pour les-appareils IR 05001 (1400 W) et IR 05002 (2000 W)
5	Conduite de raccordement toujours en bas lors du montage vertical !	11	Montage au plafond uniquement pour le type d'appareil IR 05026, IR 05027, IR 05028 et DS 05028
A1	Distance à la surface de rayonnement A5		Distance à la paroi se trouvant derrière
A2	Distance à la prise A6		Distance à la paroi du rayonnement
A3	Distance à la paroi latérale A7		Profondeur de montage au mur / Distance au plafond intermédiaire
A4	Distance au plafond à Zone de déplacement
D	Distance sol / apparéil

Annexe 3: Diagramme de rayonnement

①

Densité de chaleur maximale

②

Surface chauffante

Caractéristiques techniques, distances de sécurité, diagrammes de rayonnement
