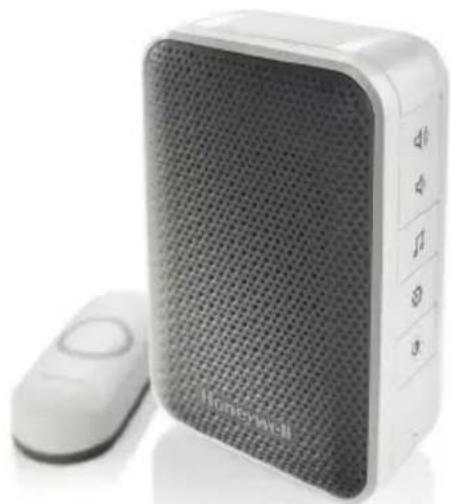

RDWL313P2000 - Sonnette de portes HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Marque	Honeywell
Modèle	RDWL313P2000
Type de produit	Sonnette sans fil enfichable
Alimentation sonnette	Secteur (prise électrique)
Alimentation bouton-poussoir	Pile lithium CR2032
Durée de vie de la pile	Jusqu'à 2 ans (5 activations/jour)
Fréquence de fonctionnement	916,8 MHz (ActivLink)
Portée maximale	76 m (250 pi) en champ libre
Niveau sonore	84 dBA (typique)
Nombre maximum d'accessoires	4 (boutons, capteurs, détecteurs)
Température de fonctionnement (sonnette)	-5 °C à 40 °C
Température de fonctionnement (bouton)	-20 °C à 50 °C
Fonctions	Mélodies multiples, séquences lumineuses, mélodie secrète, volume réglable
Entretien	Remplacement périodique de la pile du bouton
Sécurité	Conforme FCC/IC, distance minimale 20 mm du corps
Garantie	1 an limitée (hors piles)
Contenu de la boîte	Sonnette, bouton-poussoir, support adhésif, pile CR2032, vis

FOIRE AUX QUESTIONS - RDWL313P2000 HONEYWELL

Comment installer la sonnette ?

Branchez la sonnette sur une prise électrique éloignée de toute source de chaleur. Installez la pile CR2032 dans le bouton-poussoir en respectant la polarité. Montez le support du bouton à l'emplacement souhaité à l'aide des vis ou de l'adhésif. Appuyez sur le bouton pour vérifier le jumelage.

Comment changer la mélodie de la sonnette ?

Appuyez sur le bouton Musique situé sur la sonnette. Chaque pression fait défiler les mélodies. Arrêtez-vous lorsque vous entendez celle souhaitée.

Puis-je connecter plusieurs boutons-poussoirs ?

Oui, vous pouvez connecter jusqu'à 4 accessoires (boutons, capteurs d'ouverture, détecteurs de mouvement). Pour ajouter un bouton, maintenez le bouton de réglage de la sonnette enfoncé 3 secondes jusqu'à ce que le voyant devienne orange, puis appuyez sur le nouveau bouton.

Que faire si la sonnette ne fonctionne pas ?

Vérifiez que la pile du bouton est correctement installée et non déchargée. Assurez-vous que la sonnette est à portée (max 76 m). Si le problème persiste, réinitialisez la sonnette : débranchez-la, maintenez le bouton de réglage enfoncé et rebranchez-la.

Comment remplacer la pile du bouton-poussoir ?

Ouvrez le couvercle du bouton, retirez l'ancienne pile et insérez une nouvelle pile CR2032 en respectant la polarité. Un signal sonore (deux timbres après la mélodie) indique une pile faible.

Quelle est la portée maximale de la sonnette ?

La portée est de 76 mètres (250 pieds) en champ libre. Les structures métalliques ou les encadrements en uPVC peuvent réduire la portée.

Comment configurer une mélodie secrète ?

Appuyez rapidement trois fois sur le bouton-poussoir. Dans les 12 secondes, appuyez sur le bouton Musique pour choisir la sonnerie secrète, puis sur le bouton Soleil pour choisir l'éclairage.

La sonnette peut-elle être utilisée en extérieur ?

Le bouton-poussoir résiste à la pluie (testé selon UL1598). La sonnette elle-même doit être branchée à l'intérieur, à l'abri des intempéries.

Comment réinitialiser la sonnette aux paramètres d'usine ?

Débranchez la sonnette. Maintenez le bouton de réglage enfoncé tout en rebranchant la sonnette. Plusieurs timbres retentiront et tous les jumelages seront effacés.

Quelle est la garantie de ce produit ?

Honeywell offre une garantie limitée d'un an à compter de la date d'achat, couvrant les défauts de pièces et de main-d'œuvre, hors piles. Contactez le service client au 1-800-468-1502.

MODE D'EMPLOI RDWL313P2000 HONEYWELL

Guide d'installation et d'utilisation

Sonnette sans fil enfichable

Vous trouverez dans la boîte

Support de montage de bouton-poussoir avec tampon adhésif

Pile CR2032

Vis à tête plate

Matériel requis pour l'installation

Tournevis cruciforme Tournevis normal

Le bouton-poussoir fourni avec ce nécessaire est préprogrammé pour fonctionner avec la sonnette. Si ce n'est pas le cas, consultez la section « Connexion d'un bouton-poussoir » à la page 12.

Aperçu

Suivez simplement ces quelques étapes simples :

1. Installez la pile du bouton-poussoir et branchez la sonnette.
2. Configurez la sonnette et vos préférences.
3. Installez le bouton-poussoir.

1. Choisissez une prise éloignée de toute source de chaleur, où la sonnette sera facile à voir et à entendre, et branchez la sonnette.
2. Ouvrez le couvercle de la pile du bouton-poussoir et installez la pile CR2032.

Configuration et fonctionnement

Appuyez sur le bouton-poussoir pour déterminer qu'il est jumelé avec la sonnette. La sonnette s'illumine et sonne. Si ce n'est pas le cas, consultez la section « Connexion d'un bouton-poussoir » à la page 12.

Modification de la séquence lumineuse

Appuyez sur le bouton représentant un soleil pour modifier l'éclairage clignotant qui s'allume lorsque la sonnette retentit.

Appuyez sur le bouton représentant un soleil 1 fois 2 fois

Lumières supérieures uniquement

Aucune lumière

Modification de la mélodie

Appuyez sur le bouton Musique pour modifier la mélodie de la sonnette.

À chaque fois que vous appuyez sur le bouton Musique, la mélodie change.

Arrêtez d'appuyer sur le bouton Musique lorsque vous entendez la mélodie souhaitée.

Appuyez sur les boutons de réglage du volume pour régler le volume de la sonnerie.

Installation du bouton-poussoir

1. Montez le support du boutonpoussoir à l'emplacement souhaité.

Utilisez les vis

-OU-

utilisez le support adhésif. Si vous utilisez le support adhésif, nettoyez d'abord la surface.

1. Enclenchez le bouton-poussoir

sur le support de montage.

Remarque: Pour retirer le bouton-poussoir, utilisez un petit tournevis pour libérer la languette.

Accessoires

Vous pouvez connecter 4 accessoires à votre sonnette, y compris d'autres boutons poussoirs, des capteurs d'ouverture de porte ou de fenêtre et des détecteurs de mouvement.

Si vous essayez de connecter plus que le nombre maximum d'accessoires, le voyant DEL latéral clignote en rouge.

Connexion d'un capteur de mouvement

1. Appuyez sans relâcher le bouton de réglage de la sonnette pendant trois secondes. Le voyant DEL latéral s'illumine en orange ambré.
2. Dans les 20 secondes après avoir appuyé sur le bouton de réglage,

agitez la main ou faites un autre mouvement devant le détecteur de mouvement.

Connexion d'un bouton-poussoir

Suivez ces étapes pour modifier la mélodie et l'éclairage d'une sonnette existante.

1. Appuyez sans relâcher le bouton de réglage de la sonnette pendant trois secondes. Le voyant DEL latéral s'illumine en orange ambré.
2. Appuyez sur le bouton-poussoir.
3. Dans les 12 secondes après avoir appuyé sur le bouton-poussoir, appuyez sur le bouton Musique pour sélectionner la mélodie du bouton-poussoir.

1. Dans les 12 secondes après avoir appuyé sur la sonnette, appuyez sur le bouton représentant un soleil pour sélectionner l'éclairage de ce bouton-poussoir.

Mélodie secrète

Vous pouvez configurer une mélodie secrète qui émet une sonnerie et un éclairage différents pour chaque bouton-poussoir. La mélodie secrète est déclenchée en appuyant rapidement trois fois sur le bouton-poussoir.

1. Appuyez rapidement trois fois sur le bouton-poussoir.
2. Dans les 12 secondes après avoir appuyé sur le bouton-poussoir, appuyez sur le bouton Musique pour sélectionner la sonnerie de la mélodie secrète.
3. Dans les 12 secondes après avoir appuyé sur le bouton-poussoir, appuyez sur le bouton représentant un soleil pour sélectionner l'éclairage de la mélodie secrète.

Entretien

La sonnette et le bouton-poussoir ne nécessitent aucun entretien, excepté le remplacement périodique de la pile.

Si vous utilisez une pile correcte, sa durée de vie devrait être d'environ :

- 2 ans maximum pour le bouton-poussoir; remplacer par une pile CR2032 au lithium

Alerte de pile faible

Lorsque la pile du bouton-poussoir est faible, deux timbres sonores sont émis après la mélodie normale.

Réinitialisation

Ce processus supprime tous les jumelages, y compris le bouton-poussoir fourni avec cette sonnette :

1. Débranchez la sonnette.
2. Appuyez sans relâcher le bouton de réglage, et branchez de nouveau la sonnette simultanément.
3. La sonnette émet rapidement plusieurs timbres sonores et retourne à ses paramètres d'usine par défaut.

Caractéristiques techniques

Sonnette Bouton-poussoir
Température de fonctionnement -5 °C	à 40 °C (23 °F à 104 °F) -20 °C	à 50 °C (-4 °F à 122 °F)
ActivLinkTM Honeywell 916,8 MHz 916,8 MHz
Portée (champ ouvert) 76 m (250 pi)	76 m (250 pi)
Niveau sonore (typique) 84dBA -
Puissance RF - <1,2W
Type de pile - CR2032
Durée de vie de la pile (5 activations/ jour)	- Jusqu'à 2 ans
Étanche à la pluie N/A		A réussi le test de résistance à la pluie UL1598.

Dépannage

Problème Résolution
La sonnette ne fonctionne pas	1. Assurez-vous que la pile correcte (1 pile CR2032) est installée en respectant la polarité.2. La sonnette est peut-être hors portée. Essayez la sonnette ailleurs.3. Rebranchez la sonnette. Voir « Connexion d’un bouton-poussoir ».
Deux timbres sonores se font entendre après la mélodie normale	Remplacez la pile du bouton-poussoir par une pile CR2032 neuve.
La portée est réduite	1. Les structures métalliques, y compris les encadrements de porte en uPVC, peuvent réduire la portée. Ne montez pas la sonnette ni le bouton-poussoir sur une structure métallique ou à proximité.2. Rapprochez la sonnette du bouton-poussoir.3. Une pile faible réduira la portée. Par temps froid (température inférieure à 5 °C [41 °F]), la pile peut nécessiter d’être remplacée plus souvent..

Pour obtenir de l'aide veuillez visiter yourhome. honeywell. com ou composer le 1-800-468-1502.

Règlement de la FCC

Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Ce dispositif ne doit pas causer d'interférences nuisibles et (2) ce dispositif doit accepter toutes les interférences reçues, y compris celles pouvant causer un fonctionnement non souhaité.

Le bénéficiaire n'est pas responsable des changements et modifications non expressément approuvés par la partie responsable de la conformité. De telles modifications peuvent annuler le droit de l'utilisateur à utiliser l'équipement.

Cet équipement a été testé et est conforme aux limites des dispositifs numériques de Classe B, conformément à la Partie 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Il n'y a toutefois aucune garantie qu'une interférence ne se produira pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio et télévision, ce qui peut être déterminé en éteignant le dispositif et en le remettant en marche, il est recommandé à l'utilisateur de tenter de corriger l'interférence par l'une des mesures suivantes :

• Réorientez ou déplacez l'antenne réceptrice.
• Augmentez la séparation entre l'équipement et le récepteur.
• Branchez l'équipement dans la prise d'un circuit différent de celui auquel le récepteur est connecté.
• Consultez le distributeur ou un technicien radio/TV compétent pour obtenir de l'aide.

Cet émetteur ne doit pas être Co-placé ou ne fonctionnant en même temps qu'aucune autre antenne ou émetteur. Cet équipement devrait être installé et actionné avec une distance minimum de 20 millimètres entre le radiateur et votre corps.

FCC ID: HS9-RDWL313P, HS9-RPWL400

CAN ICES-3(B)/NMB-3(B)

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) il ne doit pas produire de brouillage et

(2) l'utilisateur du dispositif doit être prêt à accepter tout brouillage radioélectrique reçu, même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif.

Le dispositif rencontre l'exemption des limites courantes d'évaluation dans la section 2.5 de RSS 102 et la conformité à l'exposition de RSS-102 rf, utilisateurs peut obtenir l'information canadienne sur l'exposition et la conformité de rf.

Cet émetteur ne doit pas être Co-placé ou ne fonctionnant en même temps qu'aucune autre antenne ou émetteur. Cet équipement devrait être installé et actionné avec une distance minimum de 20 millimètres entre le radiateur et votre corps.

IC ID: 573R-RDWL313P, 573R-RPWL400

Garantie

Garantie limitée d'un an

Honeywell garantit ce produit, à l'exception des piles, contre tout défaut de pièce ou de main-d'œuvre, durant une période d'un (1) an à partir de la date d'achat initiale par le consommateur d'origine si le produit est utilisé et entretenu convenablement. En cas de vice de pièce ou de main-d'œuvre pendant la période de garantie, Honeywell remplacera ou réparera le produit, à sa discrétion.

Si le produit est défectueux, (i) renvoyez-le avec la facture ou une autre preuve d'achat date au lieu d'achat; ou (ii) appelez le service à la clientèle de Honeywell en composant le 1-800-468-1502. Le service à la clientèle déterminera si le produit doit être retourné à l'adresse suivante : Honeywell Return Goods, Dock 4MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement peut vous être expédié.

La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s'appliquera pas s'il est démontré par Honeywell que la défaillance est due à un endommagement du produit qui s'est produit lorsque le consommateur l'avait en sa possession.

La responsabilité exclusive de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. HONEYWELL N'EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D'UNE VIOLATION QUELCONQUE D'UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT, OU TOUTE AUTRE DÉFAILLANCE DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l'exclusion ou la restriction des dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas s'appliquer.

CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR HONEYWELL POUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE D'UNE ANNÉE DE LA PRÉSENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s'appliquer.

La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui peuvent varier d'une province à l'autre.

Pour toute question concernant la présente garantie, prière d'écrire aux Services à la clientèle de Honeywell à l'adresse suivante : Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422, ou encore composer le 1-800-468-1502.
