Type de produit	Souffleur d'air haute-vélocité centrifuge
Marque	B-Air
Modèle	Vent VP20
Couleur	Bleu
Alimentation électrique	115 V, 60 Hz
Consommation (ampérage)	1,7 A (haute vitesse), max 2,1 A
Moteur	1/5 CH (cheval vapeur)
Vitesses	3 vitesses : L 1090 tr/min, M 1320 tr/min, H 1570 tr/min
Positions d'utilisation	Horizontale (0°), inclinée (45°), verticale (90°)
Pression statique max	160 Pa
Dimensions (L × l × H)	33 × 28 × 29 cm
Poids net	4,90 kg
Poids emballé	5,58 kg
Longueur du cordon	3 m, calibre 14 AWG
Prise intégrée	Oui, max 9,5 A (total appareils branchés ne doit pas dépasser 12 A)
Empilable	Oui, jusqu'à 5 unités
Certification	C-ETL-US
Garantie	2 ans pièces et main-d'œuvre, 5 ans pour l'habitacle
Usage principal	Séchage de sols, tapis, moquettes, ventilation d'espaces difficiles d'accès
Entretien et nettoyage	Débrancher avant nettoyage ; vérifier entrées d'air et échappement ; inspecter vibrations excessives
Sécurité	Ne pas utiliser dans l'eau stagnante ; prise de terre ; ne pas obstruer les entrées d'air
Pièces détachées disponibles	Grilles, moteur, condensateur, interrupteur, cordon, prise, pieds, etc. (cf. liste dans la notice)

FOIRE AUX QUESTIONS - Vent VP20 B-Air

Comment utiliser le VP-20 pour sécher un tapis ?

Placez l'appareil sur le tapis à sécher, branchez-le sur une prise de terre, sélectionnez la vitesse et la position souhaitée (horizontale pour sols). Utilisez la vitesse élevée pour un séchage rapide.

Puis-je utiliser le VP-20 dans une salle de bain ?

Oui, mais évitez tout contact avec l'eau stagnante. Ne l'utilisez pas dans une flaque d'eau pour éviter les chocs électriques. Assurez-vous que l'appareil reste au sec.

Comment nettoyer le souffleur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon sec pour nettoyer l'extérieur. Vérifiez et retirez toute accumulation de poussière ou débris des grilles d'entrée et de sortie d'air.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord que l'interrupteur est en position marche (ON) et que la prise électrique fonctionne. Si le problème persiste, le cordon ou l'interrupteur peut être défectueux. Contactez le service après-vente.

Puis-je brancher d'autres appareils sur la prise intégrée ?

Oui, la prise intégrée peut supporter jusqu'à 9,5 A. Toutefois, l'ampérage total de tous les appareils branchés (y compris le VP-20) ne doit pas dépasser 12 A pour éviter les surcharges.

Quelle est la garantie du VP-20 ?

La garantie couvre les défauts de matériel et de fabrication pendant 2 ans pour les pièces et la main-d'œuvre, et 5 ans pour l'habitacle, à compter de la date d'achat pour l'acheteur initial.

Le VP-20 est-il empilable ?

Oui, il peut être empilé jusqu'à 5 unités en hauteur grâce à sa poignée équilibrée qui sert aussi d'enrouleur de cordon, permettant un rangement stable et sécurisé.

Comment régler l'angle de soufflage ?

L'appareil peut être positionné à l'horizontale (0°), incliné à 45° pour les murs, ou en position verticale (90°) pour les plafonds et la ventilation. Ajustez simplement l'orientation manuellement.

Que faire si j'entends un bruit de raclement ?

Un bruit de raclement peut indiquer que la roue du ventilateur n'est plus alignée. Éteignez immédiatement l'appareil et contactez le service après-vente pour une inspection et un remplacement éventuel.

Puis-je utiliser une rallonge avec le VP-20 ?

Oui, mais utilisez une rallonge à 3 broches certifiée UL et CE, avec un disjoncteur différentiel de fuite à la terre (D.D.F.T.). Assurez-vous que la rallonge n'est pas endommagée et qu'elle supporte l'ampérage nécessaire.

MODE D'EMPLOI Vent VP20 B-Air

Manuel d'instructions

LIRE ET CONSERVER CES INSTRUCTIONS

UTILISATION

SÉCURITÉ

SERVICE

GARANTIE

CONTACT

CARACTÉRISTIQUES

DÉPANNAGE

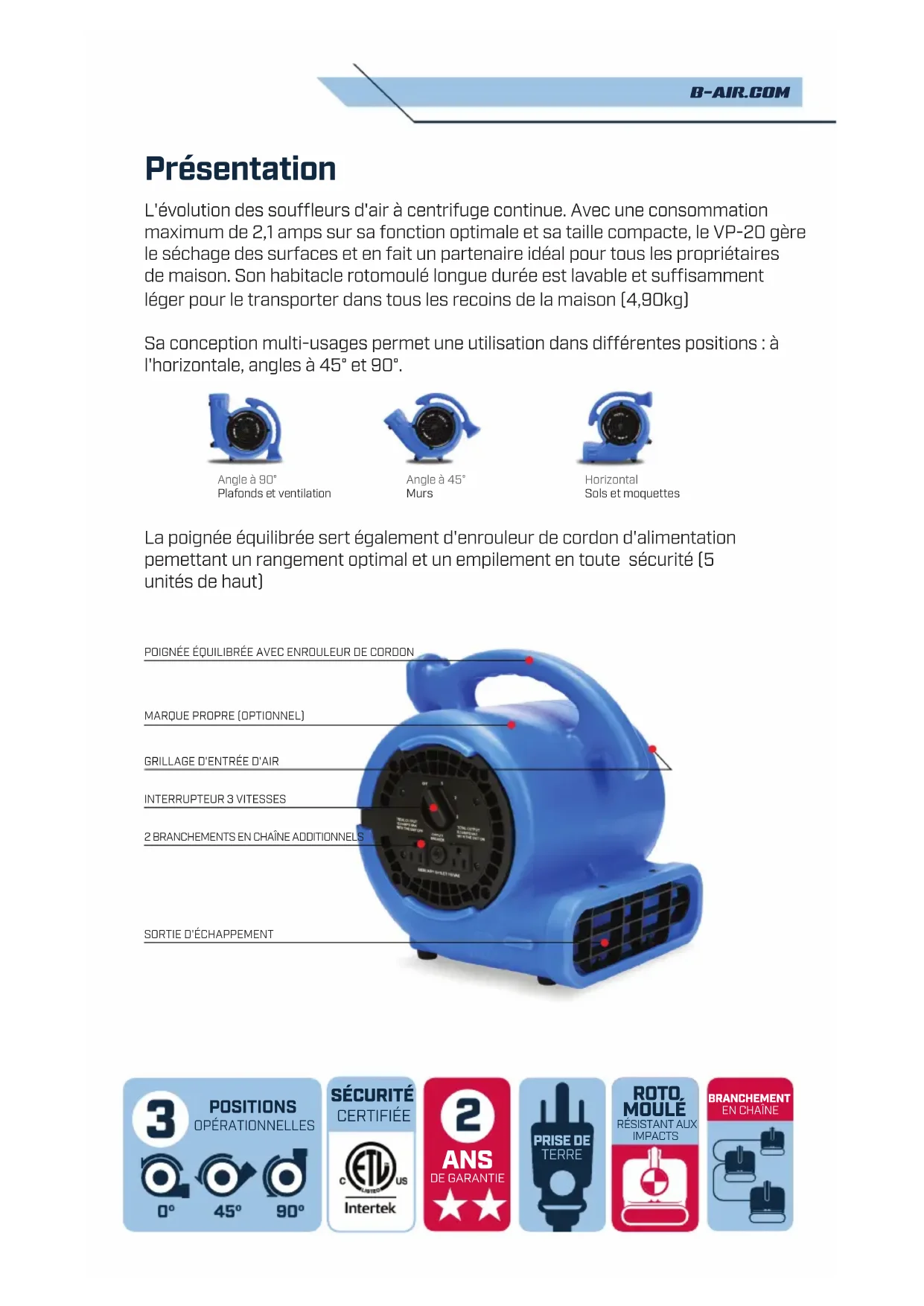

SOUFFLEUR D'AIR HAUTE-VÉLOCITÉ

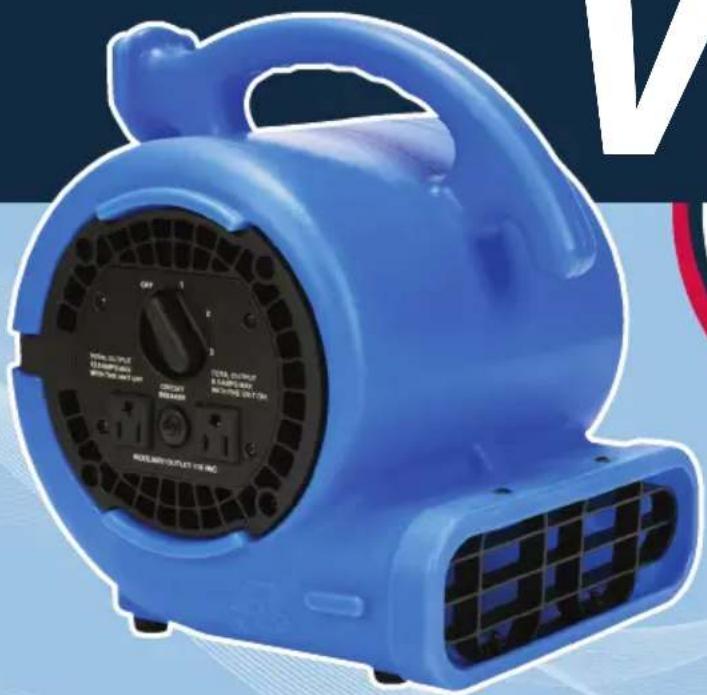

VP-20

L'évolution des souffleurs d'air à centrifuge continue. Avec une consommation maximum de 2,1 amps sur sa fonction optimale et sa taille compacte, le VP-20 gère le séchage des surfaces et en fait un partenaire idéal pour tous les propriétaires de maison. Son habitacle rotomoulé longue durée est lavable et suffisamment léger pour le transporter dans tous les recoins de la maison [4,90kg]

Sa conception multi-usages permet une utilisation dans différentes positions : à l'horizontale, angles à 45° et 90°.

Angle à 90° Plafonds et ventilation

Angle à 45° Murs

Horizontal Sols et moquettes

La poignée équilibrée sert également d'enrouleur de cordon d'alimentation permettant un rangement optimal et un empilement en toute sécurité (5 unités de haut)

POIGNÉE ÉQUILIBRÉE AVEC ENROULEUR DE CORDON

MARQUE PROPRE (OPTIONNEL)

Grillage d'entrée d'air

INTERRUPTEUR 3 VITESSES

2 BRANCHEMENTS EN CHAÎNE ADDITIONNELS

SORTIE D'ÉCHAPPEMENT

Instructions d'utilisation

Le souffleur d'air à centrifuge VP-20 est emballé et prêt à l'emploi. Il ne requiert aucun assemblage.

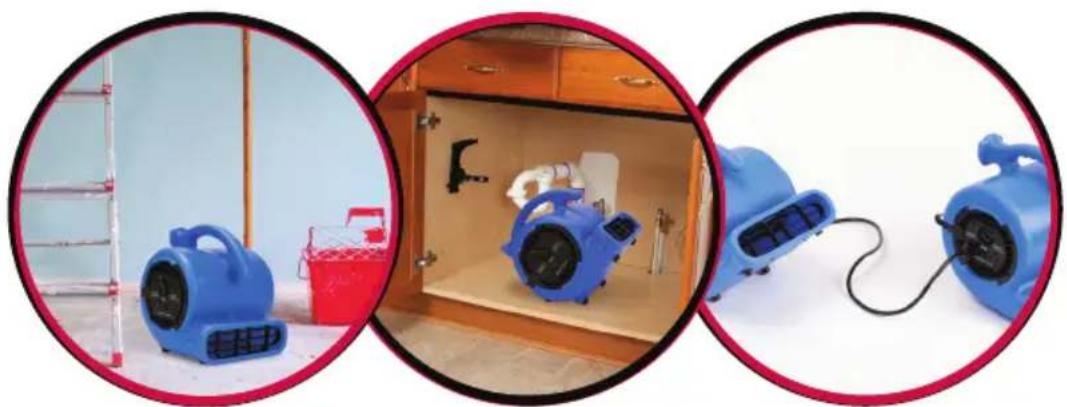

Le VP-20 est utilisé pour sécher des tapis, des sols de salle de bain ou de garage, pour ventiler et sécher des endroits difficiles d'accès tels que sous un évier avec une fuite ou à l'intérieur d'un placard trempé.

Placer l'unité sur la surface qui doit être séchée, brancher l'unité sur une prise de terre et sélectionner la vitesse désirée ainsi que la position [0°, 45° ou 90°].

Maintenance

AVERTISSEMENT : Comme pour tout équipement électrique, l'appareil doit être débranché de la prise électrique avant l'entretien ou le nettoyage. Avant chaque utilisation, inspecter si l'unité est endommagée, si les entrées et l'échappement sont bouchés et s'il y a une accumulation de matière étrangère. Lorsque le ventilateur-souffleur VP-20 est allumé, inspecter s'il y a des vibrations excessives. En cas de vibrations excessives ou si la roue du ventilateur-souffleur frotte la structure en plastique «rotomoulé», éteindre immédiatement l'appareil et demander à un technicien certifié d'inspecter l'appareil.

Service après-vente

Pour bénéficier du service après-vente ou du remplacement des pièces sous garantie, vous devez :

a. Appeler pour un RMA [Numéro d'autorisation pour retour de marchandise] b. Avoir la preuve d'achat

Après inspection, nous vous informerons sur les réparations nécessaires ainsi que leur coût (si applicable). B-Air prendra en charge les réparations ou le remplacement des pièces en fonction de la garantie.

Garantie limitée

La garantie couvre les défauts de matériel et de fabrication s'il est utilisé aux fins prévues, dans des conditions normales pour l'acheteur initial pour [2] deux ans à partir de la date d'achat originale, incluant les pièces, main d'œuvre et les frais d'expéditions pour un voyage. L'habitacle est couvert pour [5] cinq ans à partir de la date d'achat originale.

Important!

La garantie ne couvre pas les signes de mauvaise utilisation, incluant sans s'y limiter : la manipulation brutale, le mauvais traitement, les modifications, le mauvais voltage et toute maintenance et réparation non autorisés.

Sécurité

Lors de l'utilisation d'un équipement industriel, les précautions de base doivent être suivies, sans se limiter à ce qui suit :

- Toutes les unités doivent être sous surveillance lors de leur utilisation.

- Ne pas mettre les doigts ou autres objets dans l'unité quand celle-ci est en marche et/ou sous tension.

- Pour éviter les chocs électriques, ne pas utiliser l'unité dans de l'eau stagnante.

- Le moteur doit être constamment au sec. Si l'unité est mouillée, la sécher soigneusement avant la prochaine utilisation.

- Utiliser uniquement une prise de terre lors de l'utilisation d'une rallonge, afin d'éviter tout risque de choc électrique ou d'incendie.

- Ne jamais utiliser de câbles endommagés ou usés.

- S'assurer que la source de courant est suffisante pour répondre aux besoins énergétiques du souffleur.

- Pour éviter que l'appareil ne surchauffe, garder toutes les entrées d'air du souffleur dégagées en toute circonstance.

• L'obstruction ou le blocage des entrées d'air peut entraîner un incendie ou un danger électrique.

- Ne pas retirer les écrans ou les protections de sécurité de l'appareil.

- Ne pas utiliser l'appareil à proximité de zones dangereuses, telles que des gaz explosifs, inflammables, chauffages et environnements non ventilés.

- Ne pas utiliser un variateur de vitesse d'un service après-vente.

- Ne pas utiliser l'unité si elle a l'air endommagée.

- Débrancher l'appareil avant le nettoyage ou l'entretien.

• Débrancher l'appareil lorsqu'il n'est pas utilisé.

- Ne pas laisser les enfants jouer avec l'appareil ou à proximité.

- Ne pas s'asseoir ou se tenir debout sur l'appareil.

- Ne pas utiliser l'unité lorsqu'elle est empilée.

- S'assurer que les mains soient sèches avant la manipulation de l'appareil ou du câble d'alimentation.

- Seul un électricien qualifié est en mesure de réparer / remplacer tout composant électrique.

- N'utiliser aucun ventilateur avec un cordon ou une fiche endommagée. Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et / ou réparation.

- Ne pas mettre en marche quand le cordon est sous les moquettes. Ne pas couvrir le cordon avec des tapis, des moquettes ou des revêtements similaires. Ne pas placer le cordon sous du mobilier ou des appareils électroménagers. Placer le cordon loin des zones de passage afin que personne ne trébuche dessus.

- Débrancher ou déconnecter de la prise électrique avant tout entretien.

Besoins énergétiques - CORDONS

- Utiliser des adaptateurs à 3 broches qui soient certifiés UL et CE avec le disjoncteur différentiel de fuite à la terre [D. D. F. T.].

- Ne pas utiliser de cordons qui montrent des signes de dommages.

- Les cordons ne sont pas couverts par la garantie.

Attention!

L'ampérage total du souffleur d'air VP-20 ainsi que des autres appareils branchés sur le réceptacle ne doit pas excéder 12 amps.

Liste des pièces

1. Grille du conduit d'entrée d'air VP1-18

[côté ventilateur]

1. Ventilateur VP1-03
2. Habitacle VP1-15
3. Moteur VP1-01
4. Grille du conduit d'entrée d'air VP1-17

[côté moteur]

1. Condensateur VP1-09
2. Interrupteur VP1-07
3. Cordon d'alimentation VP1-22
4. Disjoncteur VP1-13
5. Plaque d'interrupteur VP1-06
6. Bouton d'interrupteur VP1-05
7. Prise de courant VP1-14
8. Pieds en caoutchouc © VP1-24
9. Grillage métallique de l'échappement VP1-19

Moteur ne fonctionne pas	a) Interrupteur sur arrêt [OFF]b) Mauvaise prise électriquec) Interrupteur/Cordon d'alimentation défectueux	a) Mettre l'interrupteur en marche [ON]b) Vérifier la prise électrique/ Changer pour une autre prise électriquec) Appeler l'usine pour changer/remplacer le cordon d'alimentation
Bruit de raclement du ventilateur	a) Roue hors de son axe	a) Appeler l'usine pour une suggestion de remplacement

CARACTÉRISTIQUES

Moteur 1/5 CH

Amps H 1.7 AMPS

Prise intégrée 9.5 AMPS

3 Vitesses / 3 Positions 0°, 45°, 90°

Certification C-ETL-US

Voltage 115 V

Cycle 60 HZ

Pression statique max 160 PA

Branchement en chaîne Oui / Empilable 5

Poids net/emballé 4,90Kg / 5,58Kg

Dimensions du produit 33 x 28 x 29 cm

Vitesse de la roue (RPM) L1090 / M1320 / H1570

Cordon d'alimentation attaché 3M 14 AWG

Couleur disponible Bleu
