MODE D'EMPLOI E40211 IFM

Notice d'utilisation

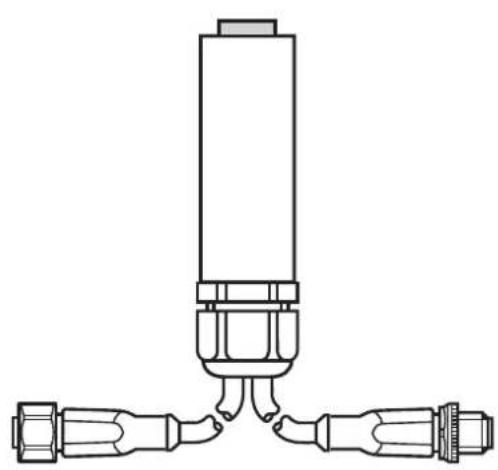

Bouton d'apprentissage SC

efector300

E40211

E40212

704653/00 05/2010

1 Fonctionnement et caractéristiques

E40211 B	bouton d'apprentissage pour le réglage des capteurs de début SC avec sortie PNP
E40212 B	bouton d'apprentissage pour le réglage des capteurs de début SC avec sortie reliais normalement ouvert

2 Raccordement électrique

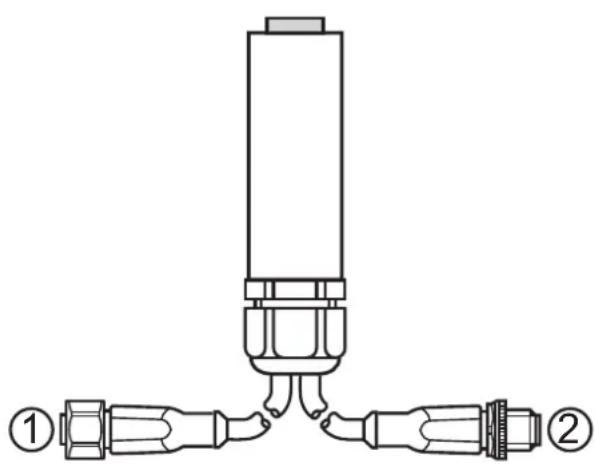

1: Connecteur (prise femelle) - raccordement au capteur de début SC 2: Connecteur (prise male) - raccordement à la tension d'alimentation

E40211	SCE40211 5 2 n.c. 4 3 L-1 1 2 4 3 N L-
E40212	SC E40212 5 2 4 3 1 2 4 3 L+1 L+2 L+3 L-

n. c. = non raccordé

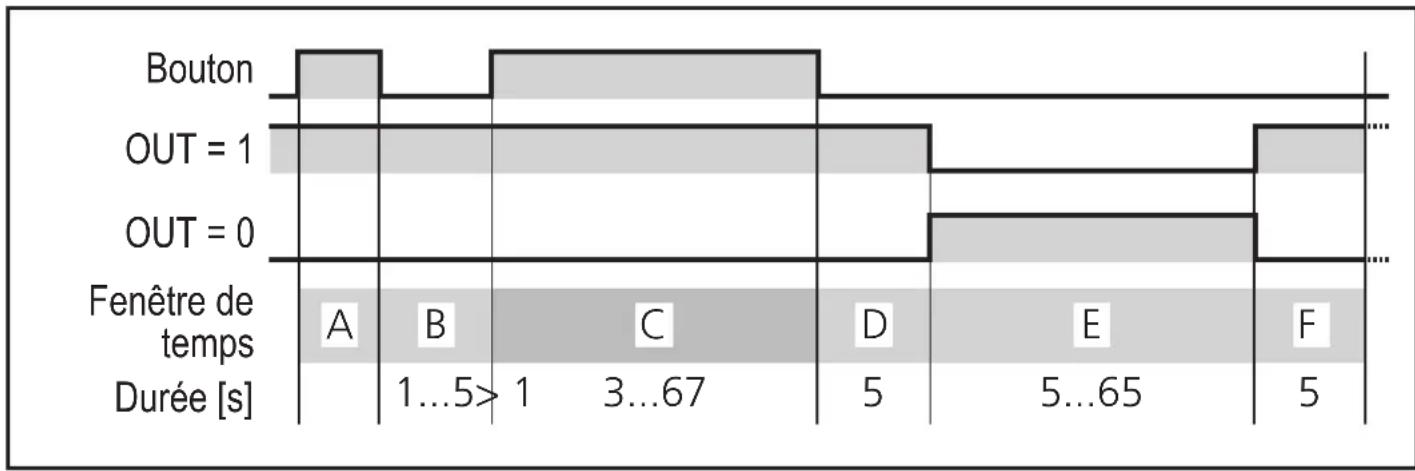

3 Réglage du seuil

Appuyer brièvement sur le bouton-poussoir et relâcher.

• Après 1 - 2 s, appuyer de nouveau et le maintenir appuyé pendant le temps indiqué.
• Le capteur de début transmet ses signaux de sortie au bouton-poussoir. Ils sont indiqués par le bouton-poussoir lumineux :

Sortie fermée (OUT = 1) bouton-poussoir est allumé

Sortie ouverte (OUT = 0) bouton-poussoir n'est pas allumé

À l'intérieur des fenêtres de temps A, B, C, la sortie est commutée en fonction du début : Sortie fermée (OUT = 1 / bouton-poussoir allumé), si le début ≥ SP / sortie ouverte (OUT = 0 / bouton-poussoir n'est pas allumé), si le début < SP.

Lorsque le début augmente ou tombe à l'intérieur des fenêtres de temps A, B, C, l'état de commutation / l'affichage du bouton-poussoir lumineux peut changer.

Dans les fenêtres de temps D, E, F, la sortie est utilisée pour la rétro-signalisation (→ voir le tableau ci-dessous). Elle ne réagit pas à des changements du débit.

Fenêtre de temps	Opération
A Initialisation de l'opération de réglage.
B Validation de l'initialisation.
C RÉglage du seuil (SP)*
	Appui sur le bouton-poussoir en s	5 10	15 20	...	5	60	5	...
	correspond à SP en cm/s	min	10	15	20	...	55	60
D Le dernier état de commutation de C est maintainu (= contrôle interne).
E Le signal	nal de sortie est inversé (= validation du réglage) ;durée = temps de réglage du seuil sélectionné.
F	Le signal de sortie est inversé de nouveau (= contrôle interne), ensuite le nouveau seuil est actif.

• Précision : ± 1 s; min : début < 10 cm/s; max : début > 60 cm/s
