MODE D'EMPLOI E70580 IFM
Notice de montage Terminaison de bus AS-i
A5interface
E70580
FR
1 Consignes de sécurité
- Avant la mise en service de l'appareil, dire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
- L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
- L'emploi non approprié ou incorrect peut mener à des définits de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
- C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
2 Fonctionnement et caractéristiques
- La terminaison de bus AS-i passive contient deux résistances de terminaison différentes (Z1 et Z2) et sert à améliorer la qualité du signal pour les longueurs de cable de ≥ 100 m.
- Contrôle et affichage de tension à trois étages pour AS-Interface et AUX.
- Prolongation du cable jusqu'à 200 m possible si la terminaison de bus AS-i est installée au point qui est le plus loin de l'alimentation AS-i.
- Consommation maxi < 15 ~mA .
3 Indications
- LED verte allumée : tension AS-i > 26.5 V DC
• LED jaune allumée : tension AS-i > 18 V DC
4 Montage
Mettre l'installation hors tension.

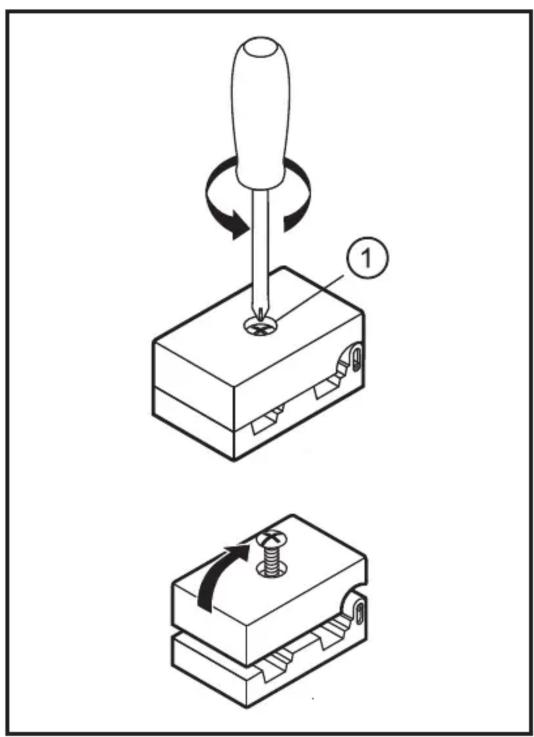

Desserer la vis 1 (fournie) et ouvrir la terminaison de bus.
FR

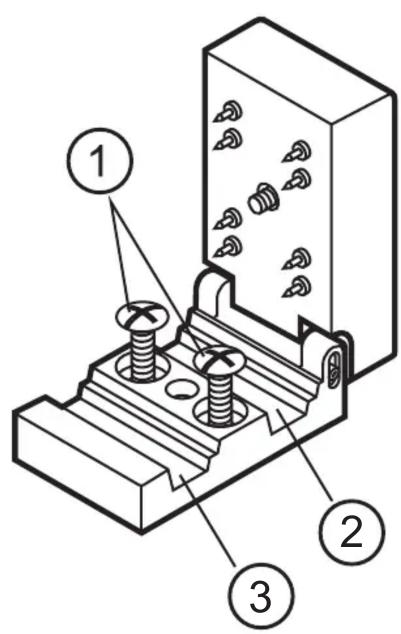

- Choisir une surface de montage plane et fixer la terminaison de bus sur la surface de montage (trous de montage 1).
Les vis ne sont pas fournies.

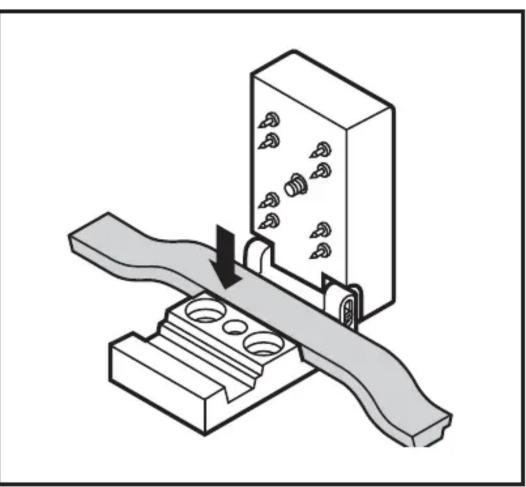

De préférence, poser le cable AS-i dans le guide profilé supérieur (2) (résistance de terminaison Z1).
Si la qualité du signal nécessaire n'est pas suffisante malgré la longueur de cable de jusqu'à 200 m, poser le cable plat AS-i dans le guide profilé inférieur (3) (résistance de terminaison Z2).
Assurer le bon positionnement du cable dans le guide profilé.
Le guide profilé libre peut être utilisé pour la surveillance de l'alimentation externe (AUX, cable plat noir).
Si le cable plat noir n'est pas utilisé, assurer l'étanchéité du guide profilé avec le joint pour cable plat fourni (E70399).

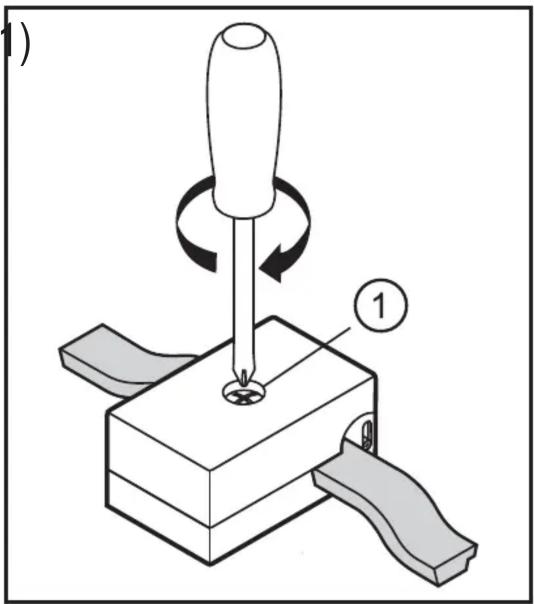

Fermer la partie supérieure et serrer la vis (1) fermement. Couple de serrage 1,65 Nm.
Obturer les extrémités ouvertes du cable plat par la terminaison pour cable plat (E70413, à commander séparément) afin d'assurer l'indice de protection.
Approprié pour les câbles plats AS-i en EPDM, TPE et PUR ainsi que pour des sections de 1,5mm^2 et 2,5mm^2 .
5 Vérifier la qualité du signal
Vérifier la qualité du signal comme suit :
Avec l'outil de diagnostic et d'analyse "eASi-Tester", n^ de commande AC1145 ou
avec la passerelle AS-i sous le menu Maitre AS-i Diagnostique Compteur d'erreurs, N^ de commande AC14xx.
Données techniques et informations supplémentaires sur notre site web à www.ifm.com.
