AC1147 - Composant électronique industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Terminaison de bus AS-i
Marque	IFM
Modèle	AC1147
Fonction principale	Amélioration de la qualité du signal et prolongation du câble réseau AS-i jusqu'à 200 m
Consommation électrique	< 10 mA
Tension de fonctionnement	Via bus AS-i, > 26,5 V CC (LED verte) et > 18,5 V CC (LED jaune)
Raccordement	Prises vampires E70096 ou AC5005 sur câble AS-i (AS-i + sur borne 1, AS-i - sur borne 3)
Affichage LED	Verte allumée : tension > 26,5 V CC ; Jaune allumée : tension > 18,5 V CC
Nombre par segment	Une seule terminaison AC1147 par segment AS-i
Limitation répéteurs	Si sous-réseau > 100 m, un seul répéteur en série autorisé
Entretien et nettoyage	Vérifier régulièrement les connexions et l'état des LED. Nettoyer avec un chiffon sec et non abrasif.
Sécurité	Respecter les tensions du bus AS-i. Ne pas installer plusieurs terminaisons sur le même segment. Débrancher l'alimentation avant intervention.
Pièces détachées	Aucune pièce détachable. En cas de défaut, remplacer l'appareil.
Réparabilité	Non réparable par l'utilisateur. Contacter le SAV IFM.
Informations générales	Composant électronique industriel pour réseaux AS-i. Notice disponible en PDF gratuit.

FOIRE AUX QUESTIONS - AC1147 IFM

Quel est le rôle de l'AC1147 ?

L'AC1147 est une terminaison de bus AS-i qui améliore la qualité du signal et permet de prolonger le câble du réseau AS-i jusqu'à 200 m.

Comment installer l'AC1147 ?

Raccordez l'AC1147 sur le câble AS-i à l'aide des prises vampires E70096 ou AC5005 : AS-i + sur la borne 1, AS-i - sur la borne 3. Installez-la au point le plus éloigné de l'alimentation AS-i.

Que signifient les LED sur l'AC1147 ?

La LED verte indique une tension AS-i > 26,5 V CC. La LED jaune indique une tension AS-i > 18,5 V CC.

Quelle est la longueur de câble maximale avec l'AC1147 ?

Avec l'AC1147, le câble du réseau AS-i peut être prolongé jusqu'à 200 m au total.

Combien de terminaisons AC1147 peut-on utiliser par segment ?

Une seule terminaison AC1147 par segment AS-i est autorisée.

Puis-je utiliser des répéteurs avec l'AC1147 ?

Oui, mais si le sous-réseau dépasse 100 m, seul un répéteur en série est autorisé.

Comment vérifier que la communication est bonne après installation ?

Utilisez le testeur AS-i AC1145 ou les diagnostics du contrôleur (taux d'erreurs de télégrammes) pour vérifier la qualité.

Quelle est la consommation électrique de l'AC1147 ?

La consommation maximale est inférieure à 10 mA.

Où placer la terminaison AC1147 sur le réseau ?

Placez-la au point le plus éloigné de l'alimentation AS-i pour optimiser la terminaison.

Quels accessoires sont nécessaires pour le raccordement ?

Les prises vampires E70096 ou AC5005 sont requises pour connecter l'AC1147 au câble AS-i.

MODE D'EMPLOI AC1147 IFM

Montageanleitung Installation Instructions Notice de Montage

Δ5interface

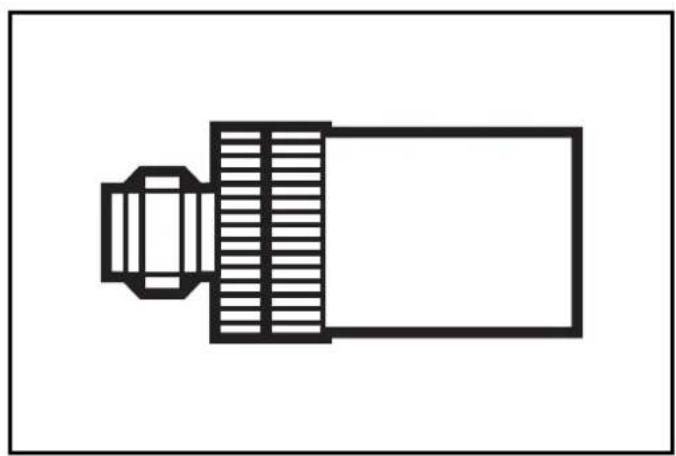

AS-i Busabschluss AS-i bus termination Terminaison de bus AS-i

AC1147

Fonctionnement et caractéristiques

La terminaison de bus AS-i est utilisée pour améliorer la qualité du signal et pour prolonger le câble du réseau AS-i.

• Prolongation du câble jusqu'à 200 m possible si la terminaison de bus AS-i est installée au point qui est le plus loin de l'alimentation AS-i.
• Consommation maxi <10mA
• Le raccordement sur le câble AS-i s'effectue en utilisant les prises vampires E70096 ou AC5005

Affichage

LED verte allumée: Tension AS-i >26,5V DC LED jaune allumée: Tension AS-i >18,5V DC

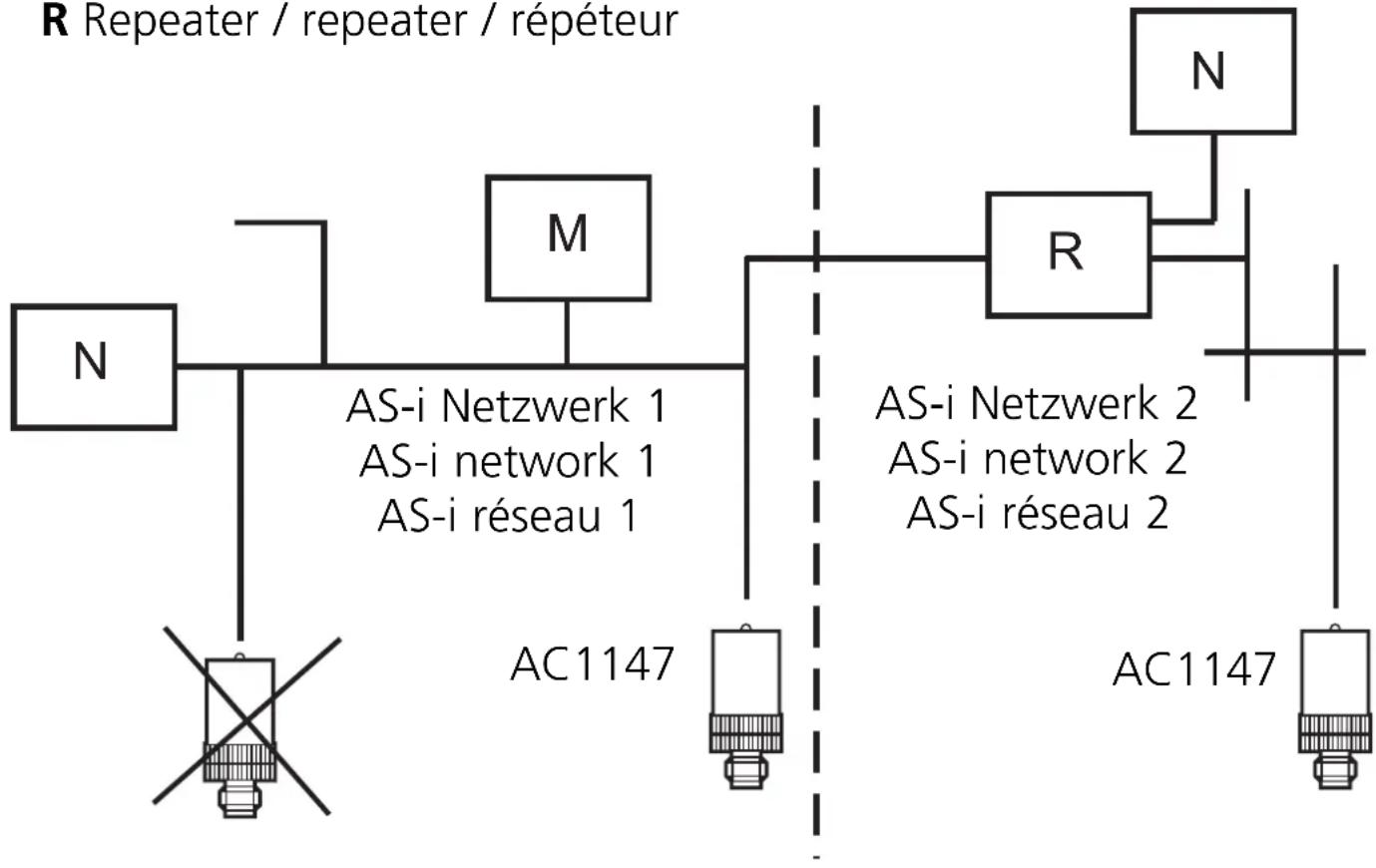

Si des sous-réseaux > 100 m sont installés, le nombre de répéteurs raccordés en série est limité à 1.

Une seule terminaison AS-i AC1147 doit être utilisée par segment AS-i.

Remarque:

Après l'installation du AC1147, la qualité de la communication du réseau AS-i devra être vérifiée à l'aide du testeur eAS-i AC1145 ou en utilisant les possibilités de diagnostic du contrôleure (par ex. taux d'erreurs de télégrammes).

M Master / master / maître

R Repeater / repeater / répéteur

1: AS-i +

3: AS-i -
