MODE D'EMPLOI AC3226 IFM

Notice d'utilisation

Répéteur AS-i SmartLine

AC3226

FR

1 Remarque préliminaire ....3
2 Consignes de sécurité ....3

2.1 Symboles utilisés....3

3 Fonctionnement et caractéristiques....4
4 Eléments de service et d'indication ....4
5 Montage....5

5.1 Montage de l'appareil (montage standard)....5

5.2 Démonter l'appareil ....5

5.3 Montage en présence de sollicitations mécaniques élevées......6

6 Raccordement électrique....6
6.1 Raccordement des bornes ....7
7 Fonctionnement / LED....7
8 Entretien, réparation et élimination....7

8.1 Maintenance....7

8.2 Nettoyage de la surface du boîtier....7

8.3 Elimination des déchets....7

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Le fabricant de l'installation est responsable de la sécurité de l'installation dans laquelle cet appareil est intégré.
• Si l'appareil est utilisé d'une manière non prévue par le fabricant, la protection supportée par l'appareil peut être affectée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2.1 Symboles utilisés

▶ Action à faire

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

3 Fonctionnement et caractéristiques

Le répéteur AS-i permet de prolonger le réseau AS-i de 100 m supplémentaires. Les données qui arrivent à la ligne AS-i 1 sont traitées et transmises à la ligne AS-i 2. Les données de la ligne AS-i 2 sont également traitées et transmises à la ligne AS-i 1.

• Séparation galvanique du réseau AS-i qui arrive et qui sort
• Une alimentation AS-i supplémentaire est nécessaire
  • Raccordement des lignes AS-i via des connecteurs Combicon (accessoires)

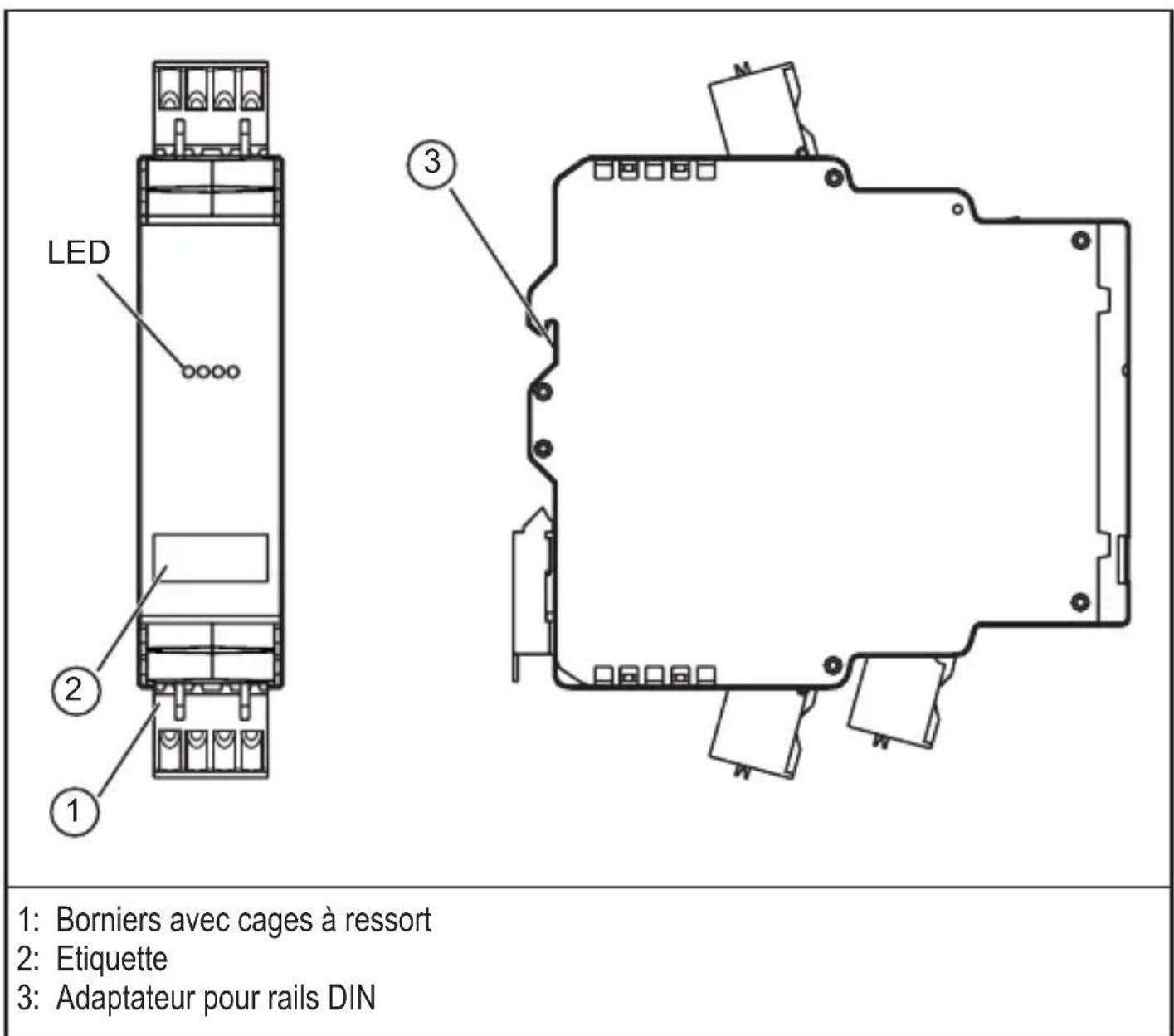

4 Eléments de service et d'indication

LED ① ② ③ 1: Borniers avec cages à ressort 2: Etiquette 3: Adaptateur pour rails DIN

5 Montage

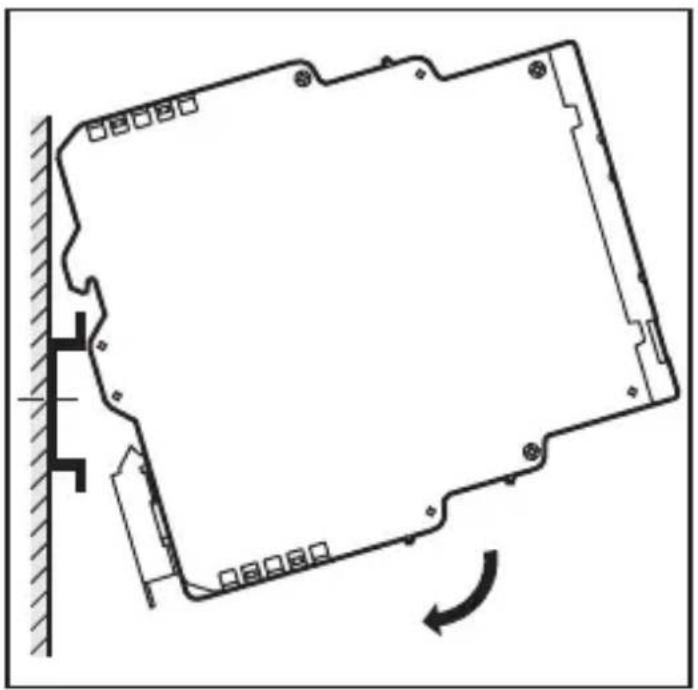

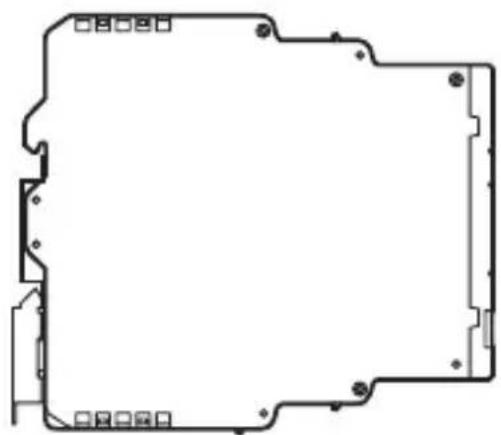

5.1 Montage de l'appareil (montage standard)

Monter l'appareil sur un rail DIN 35 mm.

Laisser suffisamment d'espace en bas et en haut de l'armoire électrique permettant ainsi une libre circulation de l'air pour éviter un échauffement excessif.
Lorsque plusieurs appareils sont montés côte à côte tenir compte de l'échauffement interne de tous les appareils et respecter les conditions environnantes de chaque appareil.

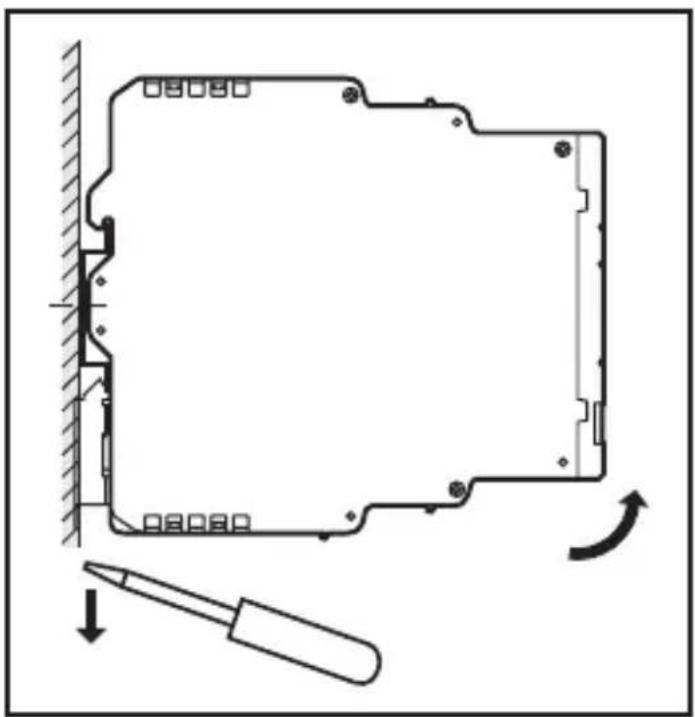

5.2 Démonter l'appareil

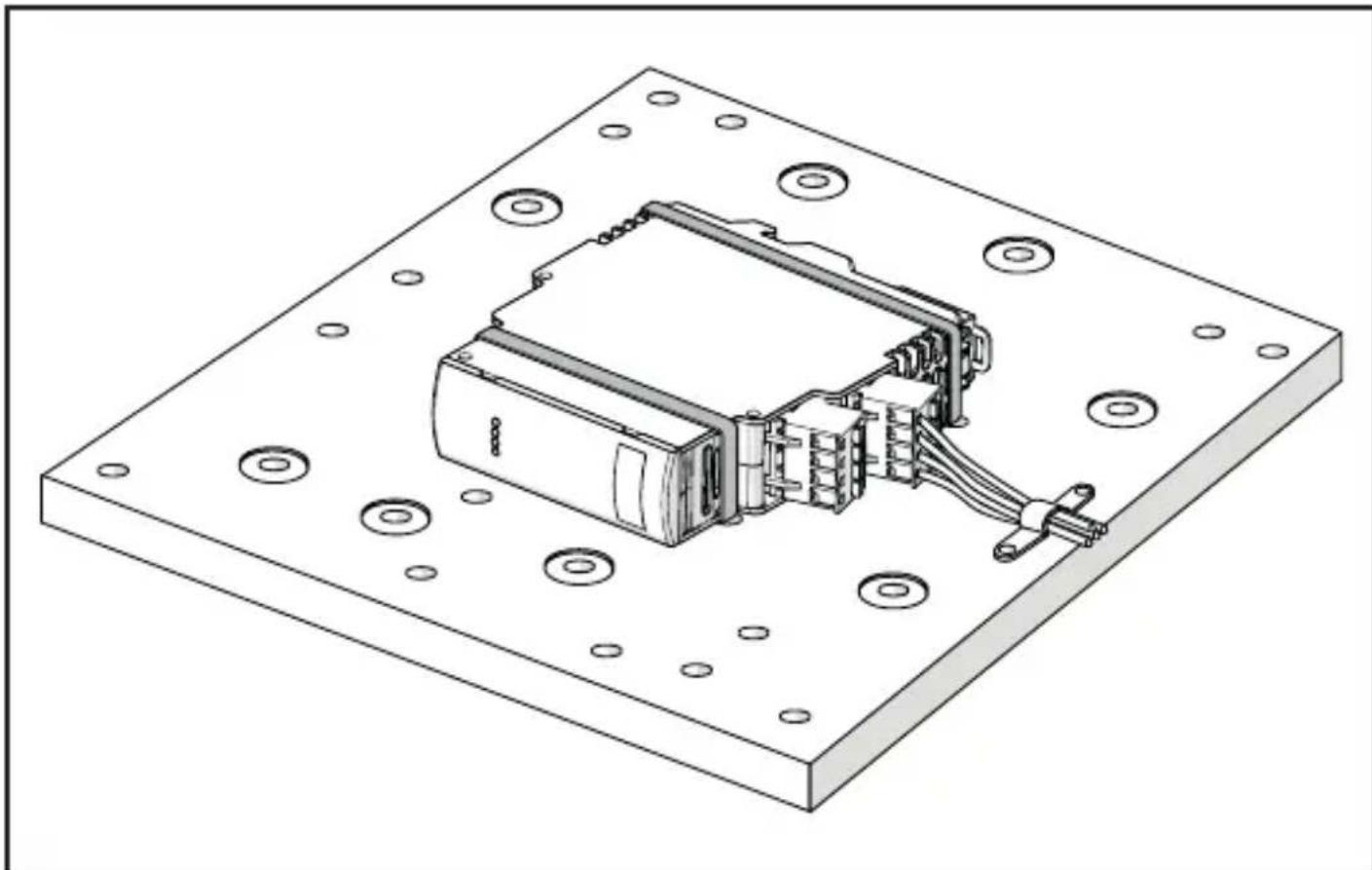

5.3 Montage en présence de sollicitations mécaniques élevées

En cas de montage en présence de sollicitations mécaniques élevées (avec des exigences élevées concernant les chocs et les vibrations), la position de montage des appareils doit être couchée à plat.
▶ Visser ou attacher les appareils et fixer les câbles fermement.

6 Raccordement électrique

▶ Raccorder la ligne AS-i 1 amont avec les bornes A+ et A- et la ligne AS-i 2 aval avec les bornes A+ et A-.

Pour la ligne AS-i aval une alimentation AS-i supplémentaire est nécessaire.

Les lignes AS-i amont et aval ne doivent pas être interconnectées, sinon la séparation galvanique du répéteur n'est plus effective.

Pour les lignes AS-i plus longues de 100 m, il est possible de terminer le bus AS-i. Pour ce faire, raccorder T1 et T2 au pont à insérer fourni.

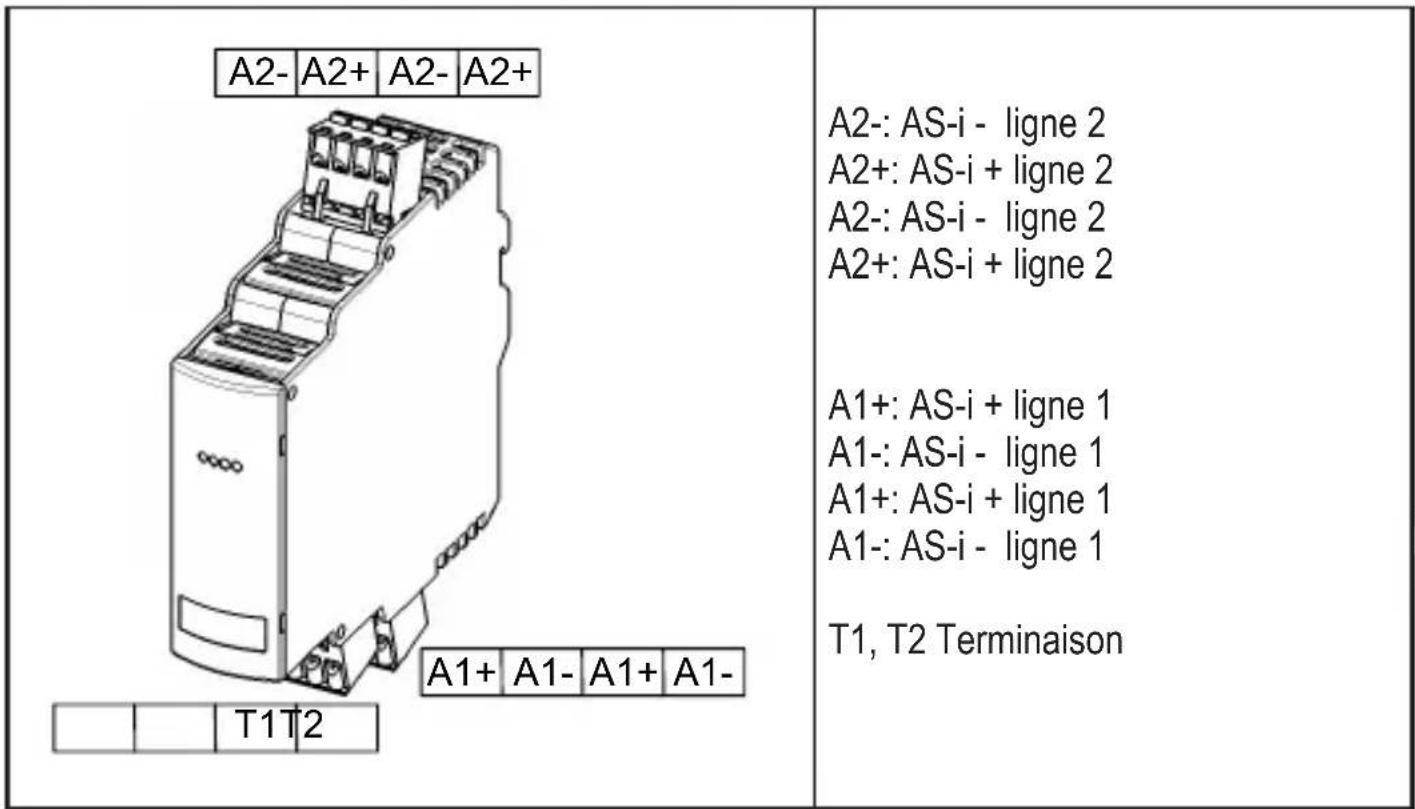

6.1 Raccordement des bornes

A2- A2+ A2- A2+ A1+ A1- A1+ A1- T1T2 A2-: AS-i - ligne 2 A2+: AS-i + ligne 2 A2-: AS-i - ligne 2 A2+: AS-i + ligne 2 A1+: AS-i + ligne 1 A1-: AS-i - ligne 1 A1+: AS-i + ligne 1 A1-: AS-i - ligne 1 T1, T2 Terminaison

7 Fonctionnement / LED

LED PWR 1 verte : tension AS-i correcte

LED TERM jaune : terminaison active

LED PWR 2 verte : tension AS-i 2 correcte

8 Entretien, réparation et élimination

8.1 Maintenance

L'appareil est sans maintenance.

8.2 Nettoyage de la surface du boîtier

▶ Mettre l'appareil hors tension.

▶ Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.

Nous recommandons des chiffons en microfibres sans additifs chimiques.

8.3 Elimination des déchets

▶ Respecter la réglementation du pays en vigueur pour la destruction écologique de l'appareil.
