MODE D'EMPLOI E70481 IFM

1 Consignes de sécurité

• Avant la mise en service de l'appareil, lore la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restric tion d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des définits de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

2 Fonctionnement et caractéristiques

La prise vampire mène la tension AS-i et l'alimentation externe en 24 V du cable plat au connecteur femelle M12.

Courant max. 4 A.

3 Montage

Mettre l'installation hors tension.

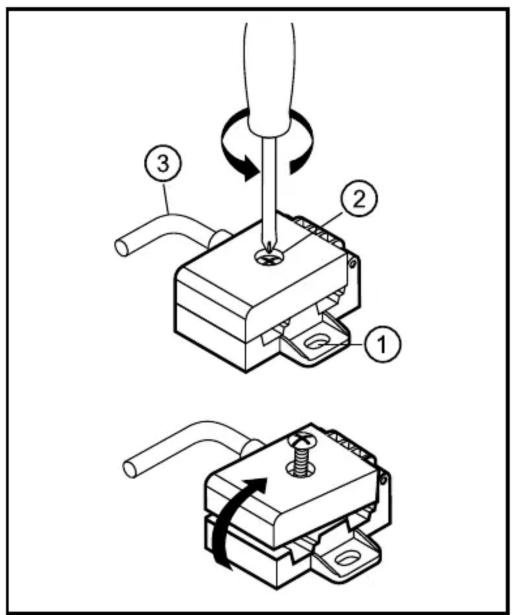

• Choisir une surface de montage plane et fixer la prise vampire sur la surface de montage (trou de montage 1). La vis de montage n'est pas fournie.

Desserrer la vis 2 (fournie) et ouvrir le répartiteur passif.

1: Trou de montage
2: Vis (couple de serrage 1,65 Nm)
3: Câble de raccordement avec connecteur femelle M12

Insérer le cable plat AS-i jaune pour la tension AS-i dans le conduit du cable plat marqué jaune.
Insérer le cable noir pour la tension auxiliaire externe dans l'autre conduit de cable plat.
Assurer le bon positionnement du cable dans le guide profilé.

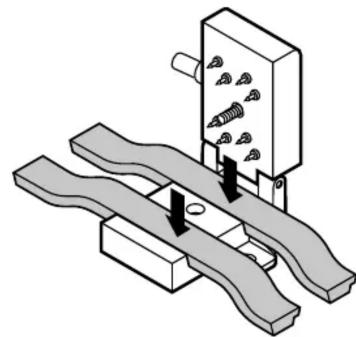

Fermer la partie supérieure.

Soulever d'abord la partie supérieure et puis la placer sur l'embase en parallèle, afin que la partie supérieure ne soit pas coincée. Ainsi, un percement vertical du cable plat par les contacts est garantiet.

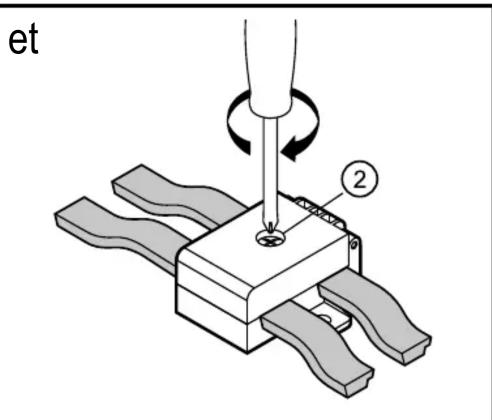

Presser la partie supérieure contre l'embase serrer la vis 2 fermement. Couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du cable plat par la terminaison pour cable plat (E70413, à commander séparément), afin d'assurer l'indice de protection.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique
