FOIRE AUX QUESTIONS - E40265 IFM

Comment installer le raccord bague progressive ?

Poser la presse-étoupe dans le raccord process et serrer. Monter la bague de serrage avant (bout effilé vers le cône), puis la bague de serrage arrière. Visser l'écrou moleté. Insérer le capteur à la profondeur souhaitée et serrer l'écrou de 1 ¼ tour à l'outil.

Faut-il utiliser un joint d'étanchéité ?

Oui, lorsque l'application l'exige, un joint d'étanchéité doit être utilisé entre le presse-étoupe et le raccord process.

Peut-on souder le raccord ?

Oui, mais uniquement par du personnel compétent. Pendant le soudage et le refroidissement, le capteur et la bague progressive ne doivent pas être montés.

Quelle est la profondeur d'installation recommandée ?

La profondeur d'installation recommandée pour la sonde de mesure est le centre du tuyau.

Comment démonter le capteur ?

Dévisser l'écrou moleté à la main, retirer le capteur. Pour remonter, réinsérer le capteur et serrer l'écrou sans forcer.

Le raccord est-il réutilisable ?

Oui, le montage est répété. Après démontage, réinsérer le capteur et serrer l'écrou moleté sans forcer.

Quel couple de serrage appliquer ?

Serrer d'abord à la main, marquer la position, puis serrer de 1 ¼ tour à l'aide d'un outil.

Que faire si la profondeur d'installation doit être modifiée ?

Après serrage final, la profondeur ne peut plus être modifiée. Il faut démonter et recommencer l'installation.

Le capteur est-il fourni avec le raccord ?

Non, le raccord bague progressive est un accessoire de montage. Le capteur se monte séparément.

Comment nettoyer l'ensemble ?

Démonter le capteur pour nettoyer le bout de la sonde. Les surfaces doivent être sans souillure avant le remontage.

MODE D'EMPLOI E40265 IFM

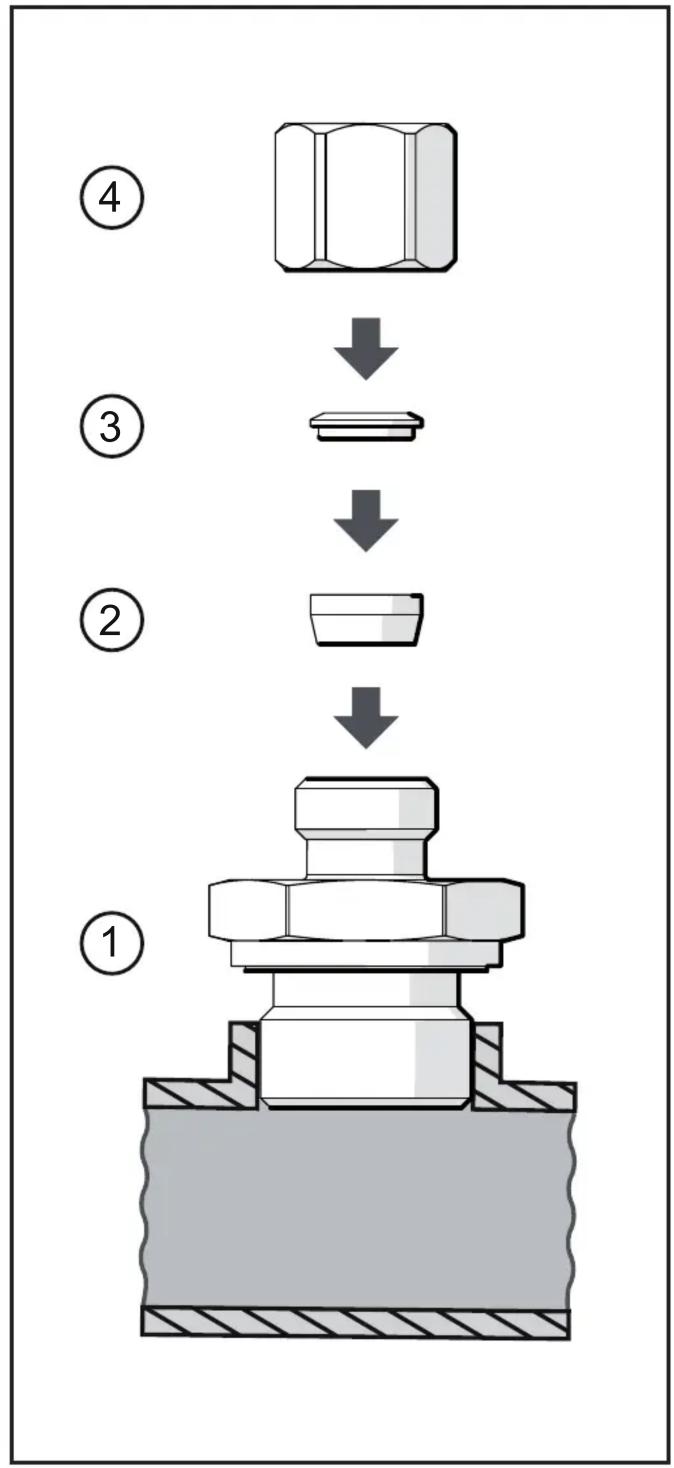

Le raccord bague progressive se compose de trois parties : presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3) et écrou moleté (4).

1. Poser la presse-étoupe (1) dans le raccord process et serrer. Utiliser un joint d'étanchéité lorsque l'application l'exige.

En cas d'emploi de raccords à souder :

• Opération de soudage seulement par du personnel compétent.
  Réalisation soignée et selon l'état de la technique.
• Pendant le soudage et la phase de refroidissement suivante, ni le capteur ni la bague progressive ne doivent être montés.
• Les surfaces doivent être sans souillure de tout type.
• Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

▶ Monter la bague de serrage avant (2). Le bout effilé doit montrer vers la cône.

▶ Monter la bague de serrage arrière (3).

▶ Visser l'écrou moleté (4).

▶ Insérer le capteur.

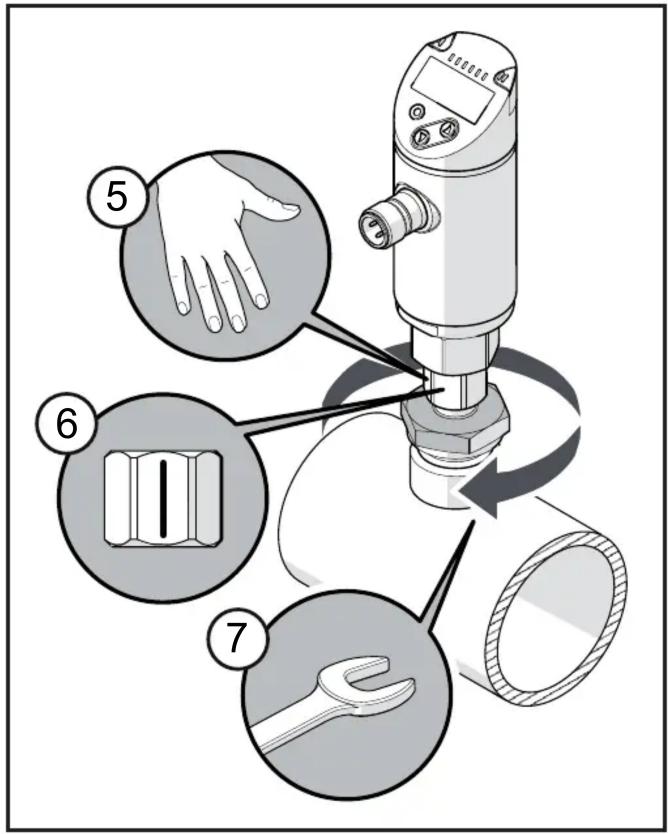

▶ Serrer l'écrou moleté à la main (5) et marquer la position de traits (6).
▶ Faire glisser le capteur à la profondeur d'installation souhaitée. Le tenir en position et serrer l'écrou moleté par 1 ¼ tours à l'aide d'un outil (7).

La bague progressive est maintenant fermement raccordée à la sonde. La profondeur d'installation ne peut plus être modifiée.

Profondeur d'installation recommandée pour la sonde de mesure : centre du tuyau.

Montage répété

Vous pouvez démonter le capteur, par ex. afin de nettoyer le bout de la sonde.

▶ Après, réinsérer le capteur et serrer l'écrou moleté sans forcer.
