Type de produit	Ventilateur industriel (aérateur)
Marque	RIDGID
Modèle	AM22650
Numéro de stock	AM2265
Alimentation	120 V, 60 Hz
Courant nominal (soufflante seule)	2,1 A
Courant nominal total (soufflante + prises)	11,1 A
Puissance maximale de sortie des prises	8,9 A
Vitesses	3 vitesses
Moteur	Moteur à induction avec protection thermique
Prises de courant	2 prises avec mise à la terre, protégées par disjoncteur de fuite à la terre
Disjoncteur intégré	9 A, réinitialisable
Nombre maximal d'appareils en guirlande	4 appareils supplémentaires (total 5)
Orientation de la sortie d'air	Sortie d'air réglable
Positions de fonctionnement	Horizontale (sol), verticale 45° (mur), verticale 90° (plafond)
Patins antidérapants	6 patins en caoutchouc
Empilage pour rangement	Jusqu'à 3 appareils, prises orientées vers le bas
Longueur du cordon	Non spécifiée (enroulement intégré)
Matériau du boîtier	Polyéthylène
Nettoyage	Essuyer avec un chiffon humide
Garantie	Garantie à vie complète (défauts de matériau ou de fabrication)
Service client	1-800-4-RIDGID (États-Unis et Canada), 01-800-701-9811 (Mexique)
Site Web	www.RIDGIDvacs.com

FOIRE AUX QUESTIONS - AM22650 RIDGID

Puis-je utiliser une rallonge avec ce ventilateur ?

Non, il est interdit d'utiliser une rallonge avec ce ventilateur. Branchez-le directement dans une prise protégée par un disjoncteur de fuite à la terre.

Combien d'appareils puis-je connecter en guirlande ?

Vous pouvez connecter jusqu'à quatre appareils supplémentaires (total de cinq) en guirlande, à condition que le courant total ne dépasse pas 8,9 A sur une seule prise.

Que faire si le disjoncteur intégré se déclenche ?

Mettez l'interrupteur en position d'arrêt, débranchez tous les appareils, puis appuyez sur le bouton de réinitialisation du disjoncteur. Rebranchez ensuite les appareils un par un.

Le ventilateur s'arrête tout seul après quelques minutes. Pourquoi ?

Cela peut être dû à une obstruction des grilles d'admission ou de sortie d'air, déclenchant la protection thermique du moteur. Nettoyez les grilles et laissez l'appareil refroidir avant de le redémarrer.

Puis-je empiler plusieurs ventilateurs pour les ranger ?

Oui, vous pouvez empiler jusqu'à trois appareils en les positionnant avec les prises orientées vers le bas et en décalant légèrement les évents pour assurer la stabilité. Ne les faites pas fonctionner empilés.

Comment nettoyer le ventilateur ?

Débranchez l'appareil, puis essuyez le boîtier en polyéthylène avec un chiffon humide. N'utilisez pas de solvants ni d'eau à l'intérieur du moteur.

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Faites remplacer le cordon par le fabricant, un service après-vente agréé ou un technicien compétent pour éviter tout risque.

Le ventilateur fait un bruit de grattage. Que dois-je faire ?

Un bruit de grattage indique que la roue de la soufflante frotte contre le boîtier après un choc. Contactez le service client pour une réparation.

Puis utiliser ce ventilateur à l'extérieur ?

Non, ce ventilateur est conçu pour un usage intérieur uniquement. Ne pas l'exposer à la pluie ou à des liquides. Branchez-le sur une prise protégée par un disjoncteur de fuite à la terre.

Comment obtenir des pièces de rechange ?

Les pièces détachées sont disponibles sur www.RIDGIDparts.com. Commandez par numéro de pièce (ex. 841135 pour l'évent d'admission).

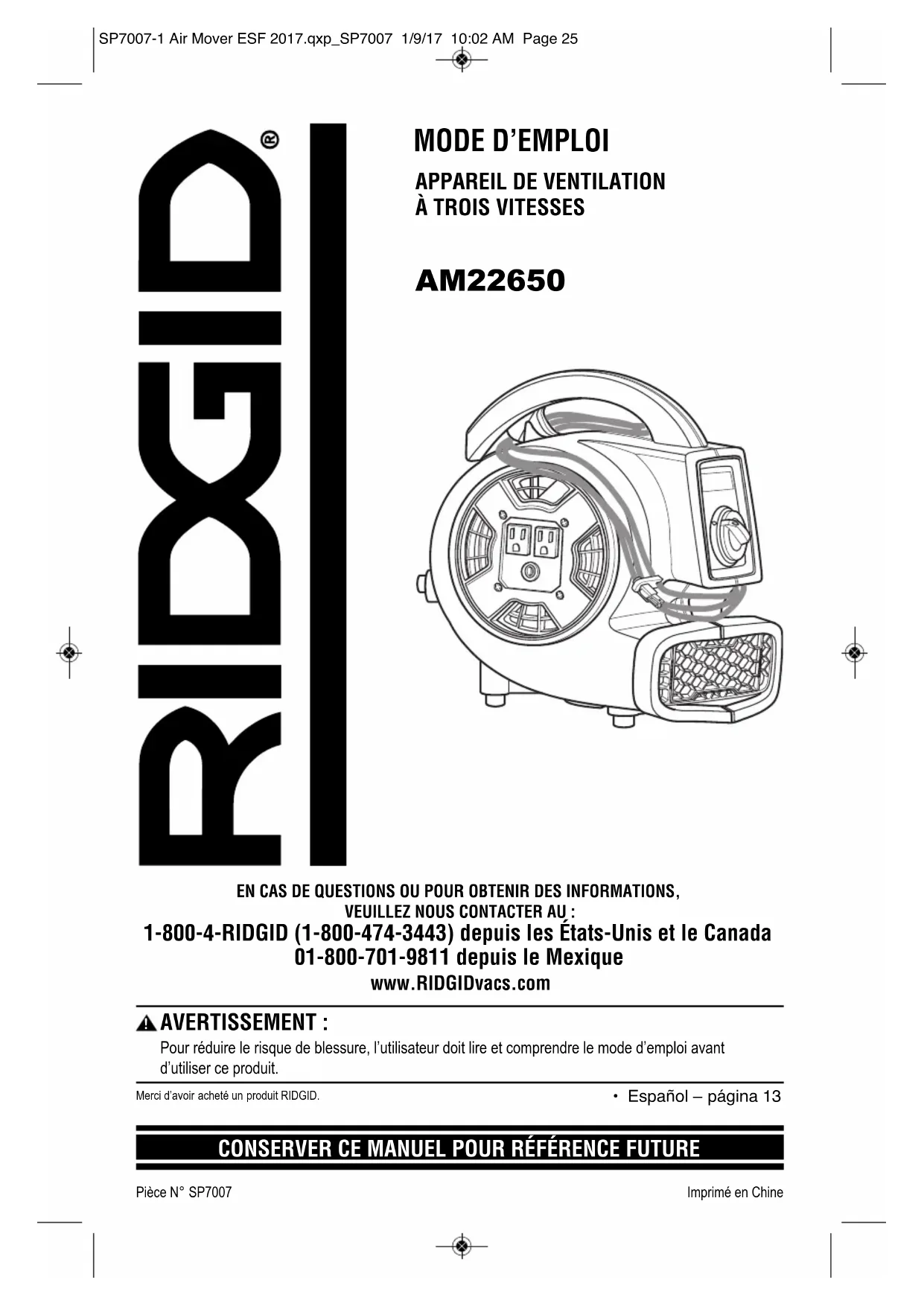

MODE D'EMPLOI AM22650 RIDGID

1-800-4-RIDGID (1-800-474-3443) depuis les États-Unis et le Canada

01-800-701-9811 depuis le Mexique

www.ridgidvacs.com

Pour réduire le risque de blessure, l'utilisateur doit lire et comprendre le mode d'emploi avant d'utiliser ce produit.

Merci d'avoir acheté un produit RIDGID.

Instructions importantes relatives à la sécurité.... 26

Spécifications du moteur et caractéristiques électriques.... 27

Introduction....28

Déballage et contrôle du contenu du carton....28

Fonctionnement.... 29-30

Rangement 31

Entretien 32

Entretien par l'utilisateur/Instructions pour le dépannage.... 33

Pièces de rechange....34-35

Garantie.... 36

Instructions importantes relatives à la sécurité

La sécurité est une combinaison de trois facteurs : faire preuve de bon sens, être vigilant et savoir comment l'appareil de ventilation fonctionne.

Termes de signalisation de questions de sécurité

⚠️ DANGER : indique une situation dangereuse qui, si elle n'est pas évitée, causera la mort ou une blessure grave.

AVERTISSEMENT : indique une situation dangereuse qui, si elle n'est pas évitée, risque de causer la mort ou une blessure grave.

⚠ MISE EN GARDE : indique une situation dangereuse qui, si elle n'est pas évitée, pourrait causer une blessure légère ou modérée.

Il faut suivre les précautions fondamentales en matière de sécurité lors de l'utilisation de l'appareil de ventilation, notamment :

- Pour réduire le risque d'incendie, de choc électrique ou de blessure :

- Lire et comprendre ce mode d'emploi et toutes les étiquettes figurant sur l'appareil de ventilation avant de l'utiliser.

- N'utiliser l'appareil de ventilation que comme cela est décrit dans ce mode d'emploi.

- Pour réduire le risque de choc électrique, ne pas exposer à la pluie et empêcher l'entrée de liquides dans le compartiment du moteur. Ranger à l'intérieur.

- Ne brancher que dans des prises protégées par un disjoncteur de fuite à la terre.

- Ne pas entreposer plus de trois de ces appareils de ventilation les uns sur les autres.

- Ne pas utiliser de rallonge avec cet appareil de ventilation.

- Les appareils électriques risquent de mettre feu aux vapeurs ou poussières inflammables. Ne pas utiliser à proximité de liquides, gaz ou poussières combustibles.

- Ne pas laisser l'appareil branché dans une prise de courant quand il n'est pas utilisé ou pendant la réalisation d'une opération de maintenance. Il faut l'éteindre avant de le débrancher.

- Pour réduire le risque de soulever de la poussière et d'inhaler des vapeurs toxiques, ne pas utiliser à proximité de matières toxiques ou dangereuses.

- Ne jamais utiliser avec les grilles de protection retirées.

- Cet appareil est muni d'un mécanisme de protection à fonctionnement automatique qui peut éteindre l'appareil de ventilation pendant le fonctionnement. Il faut débrancher l'appareil avant de le nettoyer ou d'effectuer une opération de maintenance.

- Ne pas utiliser cet appareil avec un dispositif de commande de la vitesse à semi-conducteurs.

- Ce ventilateur n'est pas conçu pour emploi par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou qui n'ont pas l'expérience ou les connaissances nécessaires, sauf en cas de supervision ou d'instructions sur l'utilisation de cet appareil par une personne responsable de leur sécurité.

- Ne pas laisser les enfants se servir de l'appareil comme d'un jouet. Il faut surveiller de très près quand il est utilisé par des enfants ou à proximité d'enfants.

- Ne pas débrancher en tirant sur le cordon. Pour débrancher, saisir la fiche – pas le cordon.

- Ne pas utiliser l'appareil avec une fiche, un cordon ou un autre composant endommagé.

- Si l'appareil ne fonctionne pas comme il faut, s'il manque des pièces, si quelqu'un l'a laissé tomber, s'il est endommagé, s'il a été laissé à l'extérieur ou s'il est tombé dans de l'eau, téléphoner au service d'assistance à la clientèle.

• Ne pas tirer l'appareil et ne pas le porter par son cordon, ne pas utiliser le cordon pour servir de poignée, ne pas fermer une porte sur le cordon et ne pas laisser le cordon tendu passer sur des bords ou des coins tranchants. Ne pas traîner l'appareil sur son cordon. Maintenir le cordon à distance des surfaces chauffées.
• Ne pas acheminer le cordon sous de la moquette. Ne pas recouvrir le cordon par des tapis, des tibaudes ou des tissus d'ameublement similaires. Ne pas faire passer le cordon au-dessous de meubles ou d'appareils électroménagers. Arranger le cordon de façon qu'il ne soit pas dans des endroits très fréquentés et qu'il ne risque pas de faire trébucher des gens.
• Ne pas manipuler la fiche de l'appareil de ventilation avec des mains mouillées
• Observer la valeur nominale de sortie maximum de 8,9 A en cas de connexion de multiples appareils en guirlande.
• Garder les cheveux, les vêtements flottants, les doigts et toutes les parties du corps à distance des orifices et des pièces mobiles.
• Ne diriger la décharge d'air que vers la zone de travail. Ne pas diriger l'air vers des personnes présentes à proximité.
• Tous les démontages et toutes les réparations doivent être effectués par des techniciens qualifiés.
• N'utilisez pas un ventilateur ayant une fiche ou un cordon électrique endommagé. Mettez un tel ventilateur au rebut ou rapportez-le dans un centre de service après-vente agréé pour qu'il y soit examiné et/ou réparé.

Mise en GARDE :

• Porter un masque antipoussières en cas d'utilisation dans un environnement poussièreux.
• Ne pas déplacer ou transporter l'appareil de ventilation pendant qu'il est en service.
• Ne l'utiliser que sur une surface horizontale et stable pour l’empêcher de tomber et de risquer de causer des blessures ou d’endommager l'appareil lui-même.

Observer les avertissements suivants, qui figurent sur le carter du moteur de votre appareil de ventilation :

• Pour réduire le risque de choc électrique, ne brancher l'appareil de ventilation que dans une prise protégée par un disjoncteur de fuite à la terre.
• Ne pas exposer à l'eau ou à la pluie.
• Ce moteur est muni d'un dispositif de fermeture automatique du moteur; il risque de se remettre en marche sans avertissement. Pour réduire le risque de blessure, débrancher avant d'effectuer une quelconque opération d'entretien.
• Ne pas utiliser de cordon de rallonge avec cette soufflante.
• Pour réduire le risque de renversement pendant qu'ils sont entreposés, ne pas stocker plus de trois de ces appareils de ventilation les uns sur les autres.
• Ne pas dépasser 8,9 A par prise de courant.

Spécifications du moteur et caractéristiques électriques

Cet appareil de ventilation est pourvu d'un moteur à induction à trois vitesses de 120 volts, 60 Hz, avec un conducteur de mise à la terre. Il est protégé thermiquement et s'éteindra automatiquement en cas de surchauffe. Une fois refroidi, le moteur se remettra automatiquement en marche s'il n'a pas été débranché.

En cas de fonctionnement défectueux ou de panne de l'appareil, il est recommandé de prévoir une mise à la terre qui fournira un chemin de moindre résistance pour le courant électrique afin de réduire le risque de choc électrique. Cet appareil de ventilation est muni d'un cordon électrique comportant un conducteur de mise à la terre pour les équipements et d'une fiche de mise à la terre, comme on peut le voir sur l'illustration. La fiche doit être branchée dans une prise de courant correspondante qui est installée correctement et mise à la terre conformément aux dispositions de toutes les ordonnances et de tous les codes locaux.

Il ne faut pas modifier la fiche fournie. Si elle n'est pas compatible avec la prise de courant, demander à un électricien agréé d'installer une prise appropriée.

Les appareils de ventilation sont conçus pour déplacer de larges volumes d'air. Ils sont utilisés pour le séchage de moquettes et tapis, planchers ou meubles ayant souffert de l'humidité. Ils peuvent également servir à la ventilation.

Déballage et vérification du contenu de la boîte en carton

Déballez soigneusement votre appareil de ventilation et inspectez-le. Si certaines pièces sont absentes ou endommagées, contactez-nous par téléphone au 1-800-474-3443 ou par courrier électronique au [e-mail].

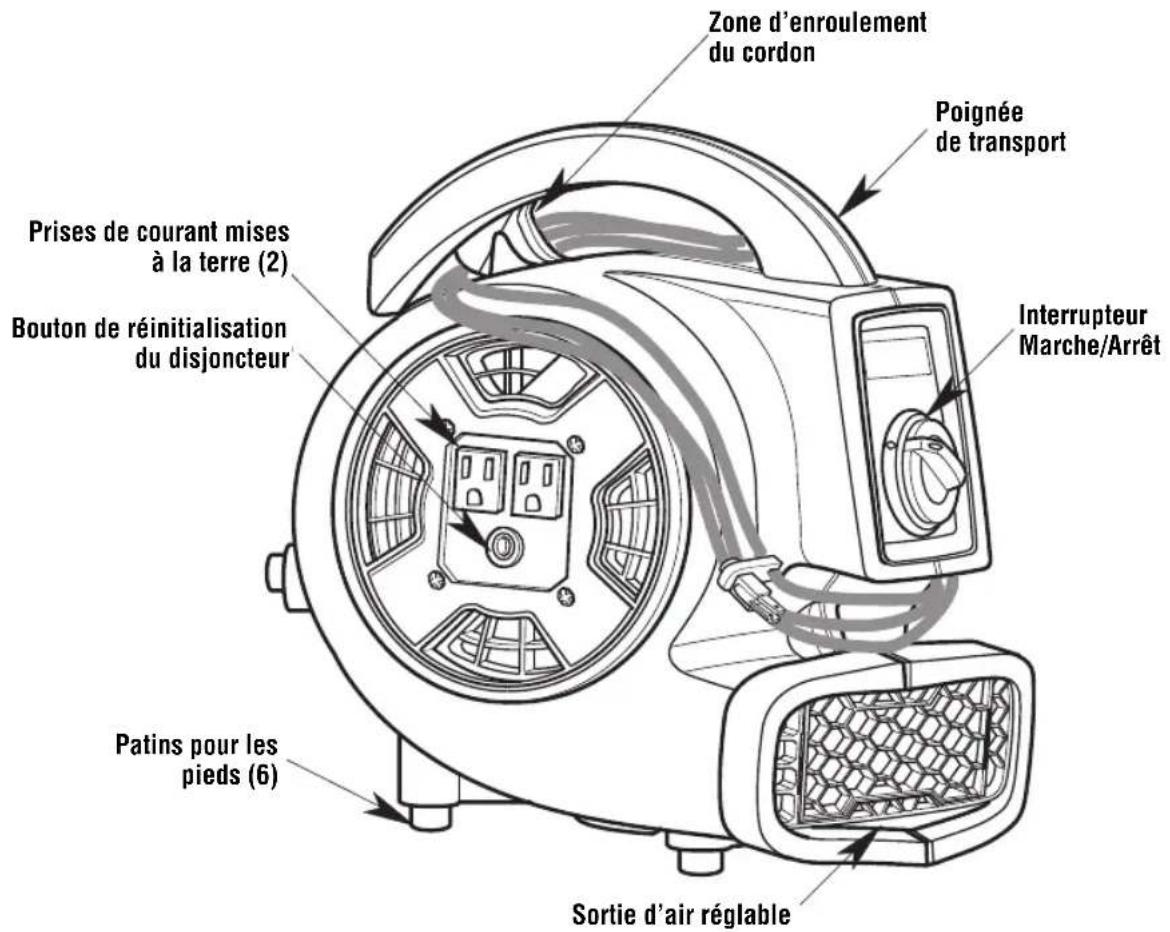

Zone d'enroulement du cordon Poignée de transport Prises de courant mises à la terre (2) Bouton de réinitialisation du disjoncteur Interrupteur Marche/Arrêt Patins pour les pieds (6) Sortie d'air réglable

Fonctionnement

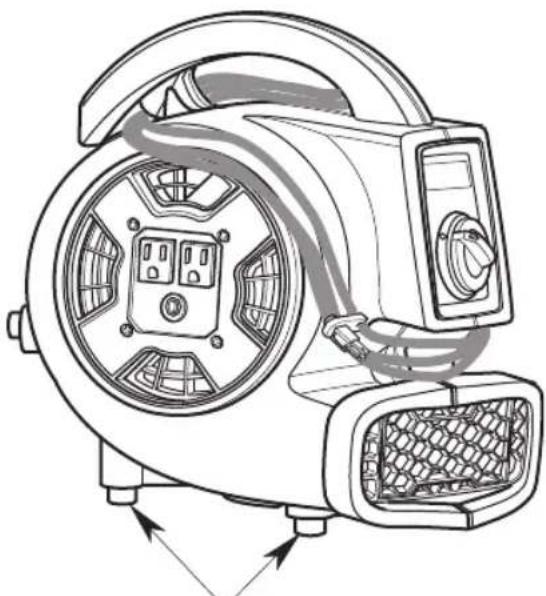

Placez l'appareil de ventilation dans la position de fonctionnement qui vous convient :

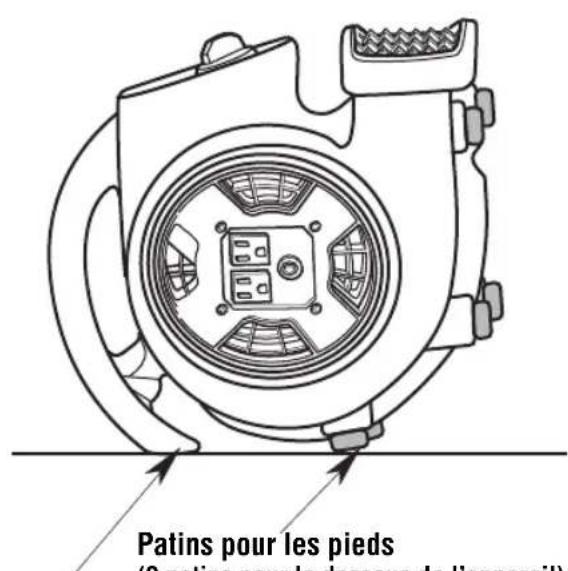

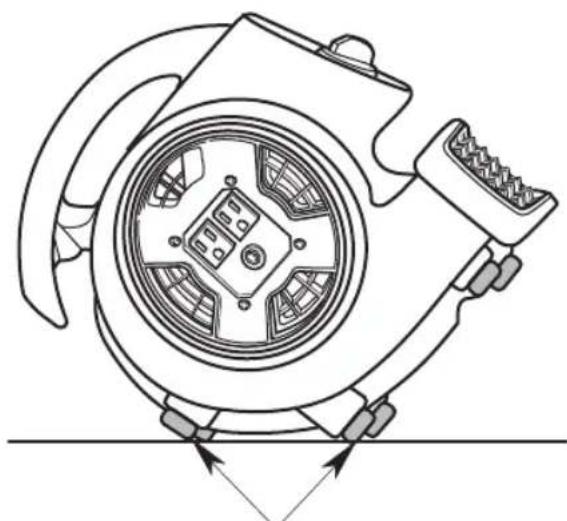

Patins pour les pieds (4 patins pour le dessous de l'appareil) Planches, moquettes et tapis

Patins pour les pieds (2 retire pour la descours de l'appareil)

Poignée de transport 90° pour plafonds et ventilation

Patins pour les pieds (2 patins pour la partie inférieure arrière de l'appareil & 2 patins pour l'arrière de l'appareil) 45° pour parois et ventilation

Connexion en guirlande

Plusieurs de ces appareils de ventilation RIDGID (AM2265) peuvent être connectés en guirlande. Si vous utilisez la fonctionnalité de connexion en guirlande, utilisez seulement des appareils consommant moins de la limite nominale recommandée de 8,9 A au total. Le disjoncteur intégré de 9 A permettra d'ajouter jusqu'à quatre (4) appareils de ventilation AM2265 supplémentaires sur un circuit donné au même moment.

REMARQUE : Cet appareil de ventilation contient un disjoncteur intégré de 9 A. En cas de surcharge de la sortie auxiliaire, le disjoncteur se déclenchera. Si le disjoncteur se déclenche, mettez l'interrupteur dans la position d'arrêt et débranchez tous les appareils, puis appuyez sur le bouton de réinitialisation du disjoncteur. Branchez à nouveau les appareils dans une source d'alimentation. Les prises de courant sur l'appareil de ventilation seront à nouveau sous tension lorsque l'appareil de ventilation sera branché et après que le disjoncteur aura été réinitialisé de façon appropriée.

CHAQUE APPAREIL EST CONNECTÉ EN GUIRLANDE À L'APPAREIL SUIVANT

APPAREIL 1 APPAREIL 2 APPAREIL 3 Appareil 1 connecté en guirlande à l'appareil 2 Appareil 2 connecté en guirlande à l'appareil 1 Appareil 3 connecté en guirlande à l'appareil 2 Prise de courant protégée par un disjoncteur de fuite à la terre Appareil 1 connecté en guirlande à la prise de courant protégée par un disjoncteur de fuite à la terre

APPAREILS 3 & 2 CONNECTÉS EN GUIRLANDE À L'APPAREIL 1

APPAREIL 1 APPAREIL 2 APPAREIL 3 Appareils 3 & 2 connectés en guirlande à l'appareil 1 APPAREIL 1 connecté en guirlande à la prise de courant protégée par un disjoncteur de fuite à la terre Prise de courant protégée par un disjoncteur de fuite à la terre

Rangement

Lorsque vous empilez des appareils, positionnez l'appareil de ventilation sur le côté comme illustré, avec les prises de courant orientées vers le bas.

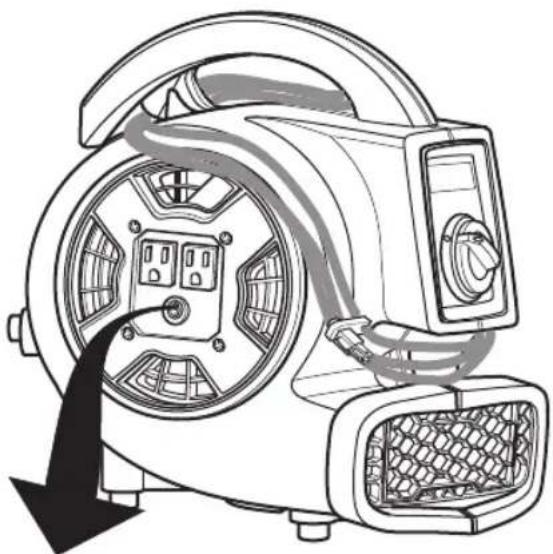

À des fins de commodité pour le stockage, la zone circulaire encastrée autour du point d'admission s'emboîtera dans le prochain appareil de ventilation empilé. Les évents d'échappement de l'air doivent être légèrement décalés les uns par rapport aux autres, comme illustré, pour assurer la stabilité nécessaire.

AVERTISSEMENT : Ne faites pas fonctionner les appareils de ventilation lorsqu'ils sont empilés les uns sur les autres.

AVERTISSEMENT : Pour réduire le risque de renversement pendant qu'ils sont entreposés, ne stockez pas plus de trois de ces appareils de ventilation les uns sur les autres.

Faire tourner l'appareil après l'avoir débranché, avec la prise orientée vers le bas.

Ne pas empiler plus de 3 appareils, avec la prise orientée vers le bas pour chaque appareil, chaque appareil étant légèrement décalé par rapport à l'appareil précédent.

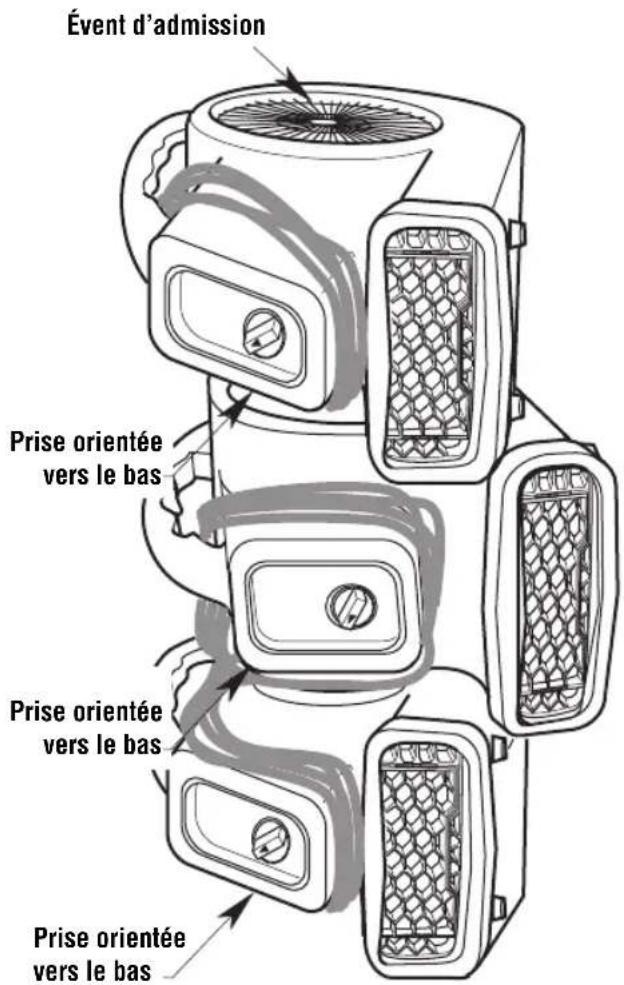

Évent d'admission Prise orientée vers le bas Prise orientée vers le bas Prise orientée vers le bas

Entretien du cordon d'alimentation

Après avoir fini de vous servir de cet appareil, débranchez le cordon de la prise de courant et enroulez-le sur la zone d'enroulement du cordon comme illustré. Si le cordon d'alimentation est endommagé, il faut le faire remplacer par le fabricant ou son agent de service après-vente, ou par un autre technicien compétent, afin de réduire le risque d'accident.

Rangement

Avant de ranger votre appareil de ventilation, il faut enrouler le cordon autour de l'appareil. L'appareil de ventilation doit être rangé à l'intérieur.

Nettoyage de votre appareil de ventilation

Si le boîtier en polyéthylène est sali, il peut être essuyé à l'aide d'un chiffon humide.

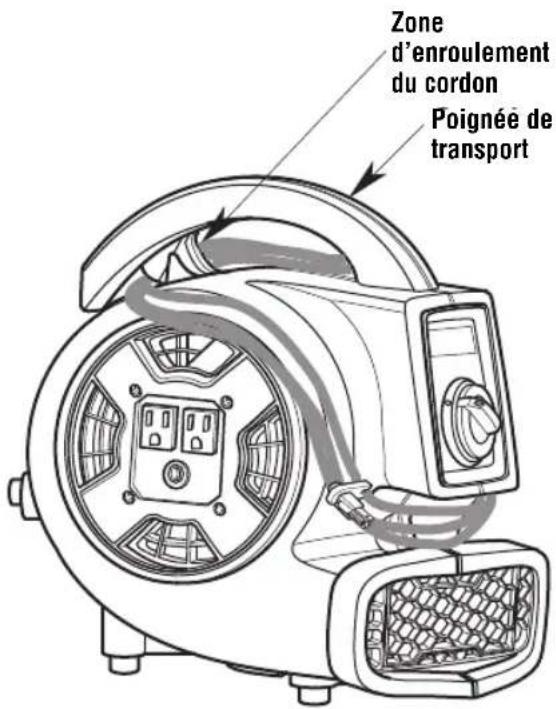

Zone d'enroulement du cordon Poignée de transport

AVERTISSEMENT : Après toute opération d'entretien, tous les dispositifs de sécurité (y compris les grilles, la roue, etc.) doivent être remontés ou réinstallés.

Entretien par l'utilisateur/instructions pour le dépannage

⚠ AVERTISSEMENT : Débrancher avant de démonter ou de réaliser une quelconque opération d'entretien. ▲ AVERTISSEMENT : Tous les démontages et toutes les réparations doivent être effectués par des techniciens qualifiés.

PROBLÈME CAUSE SOLUTION
L'appareil ne se met pas en marche.	1. L'appareil n'est pas relié à une source d'électricité.2. Le commutateur n'est pas en position de marche.3. Disjoncteur déclenché.	1. Branchez l'appareil. Regardez le disjoncteur.2. Mettez le commutateur en position de marche.3. Réinitialiser le disjoncteur.
L'appareil fonctionne, mais le ventilateur fait un bruit de grattage très fort.	1. L'appareil a subi un grand choc qui cause le frottement de la roue de la soufflante contre le boîtier ou qui a entraîné la déformation du boîtier.	1. Veuillez contacter le service clientèle.
L'appareil fonctionne, mais avec des vibrations excessives.	1. Des saletés se sont accumulées sur un côté de la roue de soufflante de l'appareil de ventilation.2. Une violente secousse a tordu l'arbre du moteur.	1. Nettoyez les pales de la roue.2. Veuillez contacter le service clientèle.
L'appareil fonctionne, mais la roue de soufflante ne tourne pas.	1. La roue de soufflante est coincée contre le boîtier.	1. Veuillez contacter le service clientèle.
L'appareil se met en marche pendant quelques instants, puis il s'éteint pour cause de surchauffe.	1. La grille de prise d'air et/ou la grille de sortie d'air est obstruée.2. Les paliers du moteur sont devenus défectueux ou un défaut d'origine électrique s'est développé dans le moteur.	1. Éliminez l'obstruction.2. Veuillez contacter le service clientèle.

Modèle n° AM22650

Les pièces RIDGID sont disponibles sur notre site Web à l'adresse suivante : www.RIDGIDparts.com

Toujours commander par numéro de pièce – et non pas par numéro de légende

Caractéristiques électriques :

AM22650 120 V, 2,1 A, 60 Hz (Soufflante seulement)

120 V, 11,1 A, 60 Hz (Total, soufflante et prises)

Légende clave N° de pièce Description

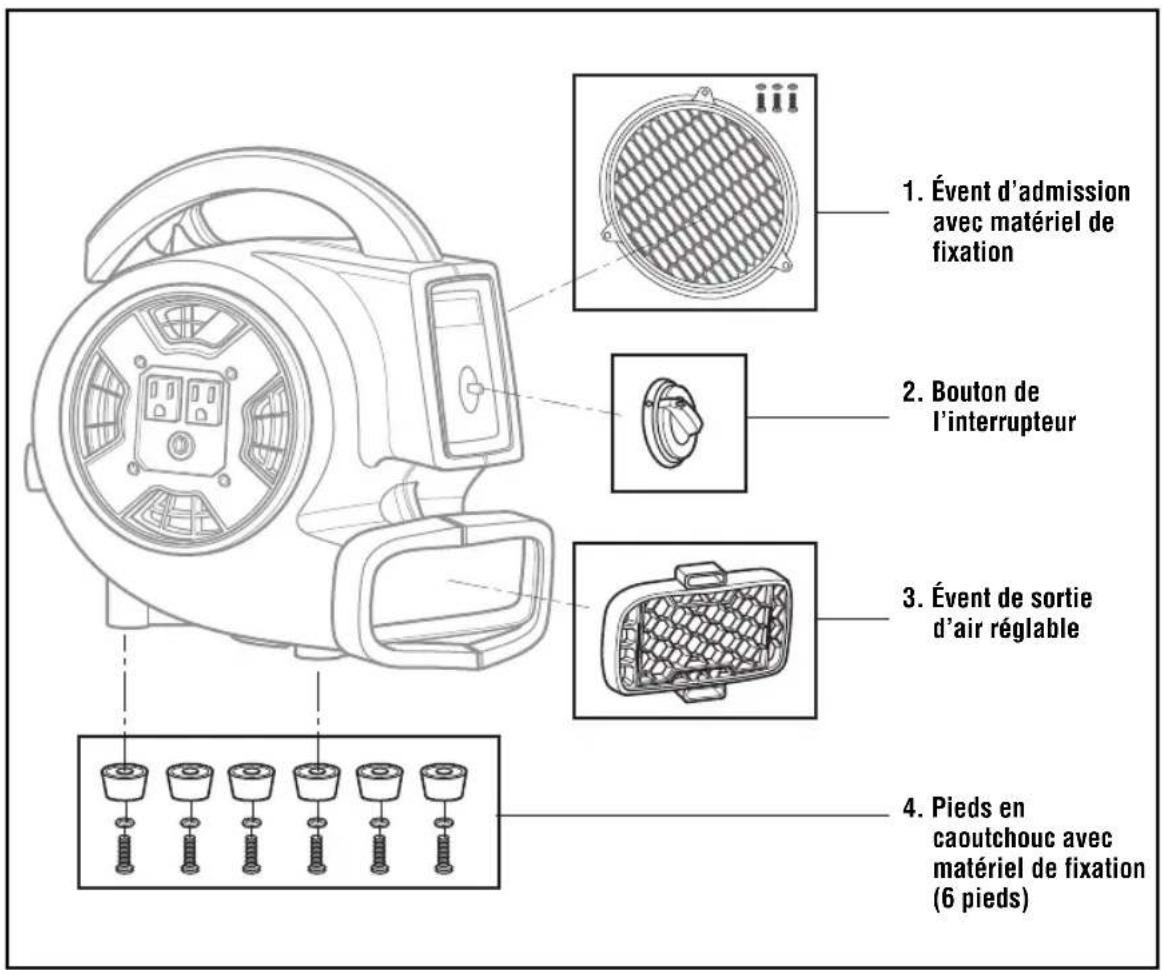

1	841135	Évent d'admission avec matériel de fixation
2	840803	Bouton de l'interrupteur
3	840804	Évent de sortie d'air réglable
4	841134	Pieds en caoutchouc avec matériel de fixation (6 pieds)
5	SP7007	Mode d'emploi (non illustré)

Modèle n° AM22650

Les pièces RIDGID sont disponibles sur notre site Web à l'adresse suivante : www.RIDGIDparts.com

1. Évent d'admission avec matériel de fixation 2. Bouton de l'interrupteur 3. Évent de sortie d'air réglable 4. Pieds en caoutchouc avec matériel de fixation (6 pieds)

Ce qui est couvert par la garantie

Les outils RIDGID® sont garantis sans défauts de matériau ou de fabrication.

Durée de la garantie

Cette garantie est valable pendant toute la durée de vie de l'outil RIDGID ^®. Le produit n'est plus couvert lorsqu'il cesse d'être utilisable pour des causes autres que des défauts de matériau ou de fabrication.

Le service après-vente

Pour tirer parti de cette garantie, le produit complet doit être renvoyé en port payé à RIDGE TOOL COMPANY, Elyria, Ohio ou bien à un quelconque CENTRE DE SERVICE APRÈS-VENTE RIDGID AGRÉÉ. Les clés à tube et autres outils à main devront être renvoyés au point de vente où ils ont été achetés.

Les mesures de rectification des problèmes

Les produits garantis seront réparés ou remplacés gratuitement selon le choix de RIDGE TOOL et ils seront renvoyés au client en port payé; ou, si le produit est toujours défectueux à la suite de trois tentatives de réparation ou de remplacement au cours de la période de garantie, vous êtes en droit de recevoir un remboursement complet du prix d'achat de votre outil.

Ce qui n'est pas couvert par la garantie

Les défaillances causées par une utilisation abusive ou non conforme aux instructions, ou par l'usure ordinaire, ne sont pas couvertes par cette garantie. RIDGE TOOL n'est responsable d'aucun dommage secondaire ou indirect.

Effet des lois locales sur cette garantie

Au Canada, certaines provinces ne permettent peut-être pas l'exclusion ou la limitation des dommages secondaires ou indirects ; par conséquent, il est possible que l'exclusion ou la limitation susmentionnée ne s'applique pas à vous. Cette garantie vous confère des droits contractuels spécifiques, et vous disposez peut-être d'autres droits qui peuvent varier d'une province à l'autre.

Aucune autre garantie expresse ne s'applique

La présente GARANTIE À VIE COMPLÈTE est la garantie unique et exclusive concernant les produits RIDGID ^®. Aucun salarié, agent, distributeur ou autre n'est autorisé à modifier cette garantie ou à offrir une quelconque autre garantie de la part de RIDGE TOOL COMPANY

Stock N° AM2265

Modèle N° AM22650

Le numéro de modèle et le numéro de série sont indiqués sur une étiquette collée à l'arrière du boîtier. Il est recommandé d'inscrire ces deux numéros en lieu sûr pour référence future.

QUESTIONS OU COMMENTAIRES ?

TÉLÉPHONER AU 1-800-474-3443

www.ridgidvacs.com

2017 Emerson
