Caractéristiques techniques	Thermostat programmable, compatible avec divers systèmes de chauffage.
Utilisation	Permet de réguler la température ambiante selon des plages horaires définies.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement et nettoyer les contacts si nécessaire.
Sécurité	Conforme aux normes de sécurité électrique en vigueur.
Informations générales	Idéal pour les foyers souhaitant optimiser leur consommation énergétique.

FOIRE AUX QUESTIONS - 20445.B Vimar

Comment régler la température sur le thermostat Vimar 20445.B ?

Pour régler la température, appuyez sur le bouton 'Mode' pour sélectionner le mode de chauffage ou de refroidissement, puis utilisez les flèches haut et bas pour ajuster la température souhaitée.

Que faire si le thermostat ne s'allume pas ?

Vérifiez que le thermostat est correctement alimenté. Assurez-vous que le disjoncteur n'est pas déclenché et que les piles, si nécessaires, sont en bon état.

Comment réinitialiser le thermostat Vimar 20445.B ?

Pour réinitialiser le thermostat, appuyez et maintenez le bouton 'Réinitialiser' pendant environ 5 secondes jusqu'à ce que l'écran clignote. Cela rétablira les paramètres d'usine.

Le thermostat affiche une erreur, que faire ?

Si une erreur apparaît, consultez le manuel d'utilisation pour le code d'erreur spécifique. Généralement, un redémarrage du thermostat ou une réinitialisation peut résoudre le problème.

Comment changer la batterie du thermostat ?

Pour changer la batterie, ouvrez le compartiment à l'arrière du thermostat en utilisant un tournevis. Remplacez les anciennes piles par des nouvelles de type AAA en respectant la polarité.

Le thermostat ne répond pas aux réglages, que faire ?

Assurez-vous que le thermostat est correctement installé et qu'il n'y a pas d'obstacles autour de lui. Vérifiez également la connexion au système de chauffage/refroidissement.

Puis-je utiliser le thermostat Vimar 20445.B avec un système de chauffage au sol ?

Oui, le thermostat Vimar 20445.B est compatible avec les systèmes de chauffage au sol. Assurez-vous de le configurer correctement dans les paramètres.

Comment activer le mode éco sur le thermostat ?

Pour activer le mode éco, appuyez sur le bouton 'Mode' jusqu'à ce que l'icône éco apparaisse sur l'écran. Cela vous permettra d'économiser de l'énergie.

MODE D'EMPLOI 20445.B Vimar

Manuale installatore - Installer manual - Manuel pour l'installateur Installationshandbuch - Manual del instalador - Eyxεipidio obnyiw

Eikon

20445

Plana

14445

Chronothermostat électronique

Chronothermostat électronique 29

Espace réservé pour noter les trois chiffres de votre numéro d'identification personnel (PIN) de l'éventuel mot de passe de protection.

(voir "Mot de passe", pag. 36)

TABLES des matières.

1. Description 30 2. Domaine d'application. 30 3. Installation 30 4. Vue frontale, vue commandes et display 31 5. Connexions 5.1. Schémas des connexions 32 5.2. Commande par actuantur téléphonique. 33 6. Utilisation du chronothermostat électronique 6.1. Fonctionnement 34 6.2. Paramètres 35 6.3. Programmation 36 7. Procédure de réinitialisation 38 8. Caractéristiques techniques 38 9. Règles d'installation 40 10. Conformité aux Normes 40

1. Description.

Chronothermostat électronique de contrôle ON/OFF de la température ambiante (chauffage et climatisation), programmation quotidienne/hebdomadaire, dispositif de contrôle de la température classe I (contribution 1%), sortie à relais avec contact inverseur 6(2) A 230V alimentation 120 - 230V 50 / 60Hz

2. Domaine d'application

Cet appareil est en mesure de contrôler la température ambiante en agissant sur le circuit d'alimentation du brûleur ou du circulateur (chauffage), ou sur le circuit d'alimentation du climatiseur (climatisation), en garantissant une situation de température idéale, chaque jour, pendant toute la période. Grâce aux multiples fonctions de cet appareil, vous pouvez désirer d'utiliser les programmes invariables pré-mémorisés, ou d'en réaliser de nouveaux. Le visuel de grandes dimensions affiche la température ambiante, le jour, l'heure, l'état de fonctionnement de l'installation et le profil de température quotidien introduit dans le programme en cours d'exécution. La programmation de tous les paramètres, simple et évidente, se produit grâce à la navigation guidée automatiquement dans tous les menus interactifs (toutes les instructions sont affichées sur l'affichage), en utilisant les 4 sous-ensembles présents sur le devant de l'appareil.

3. Installation.

L'appareil doit être installé dans des boîtes d'encastrement ou pour pose en saillie avec supports et plaques à une hauteur de 1,5 m au-dessus du sol, dans une position appropriée au relevé de la température ambiant; en évitant par conséquent l'installation dans des niches, derrière des portes et des rideaux ou des zones à proximité de sources de chaleur ou subissant l'influence de phénomènes et facteurs atmosphériques; il convient en particulier d'éviter toute installation de l'appareil sur des parois de périmètre ou avec des appareils générant de la chaleur (par exemple régulateur ou lampes).

L'appareil devra être en lieux secs et à l'abri de la poussière, à une température comprise entre 0°C et +40°C.

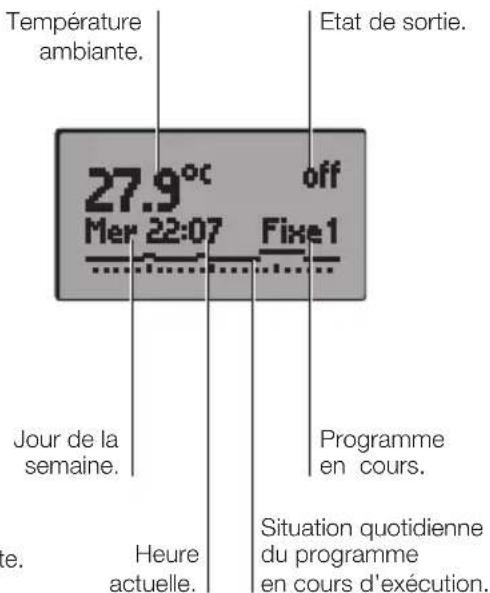

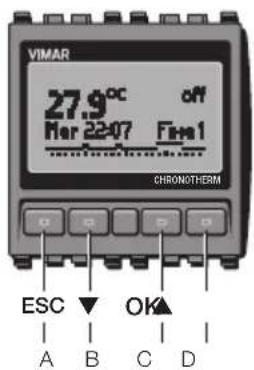

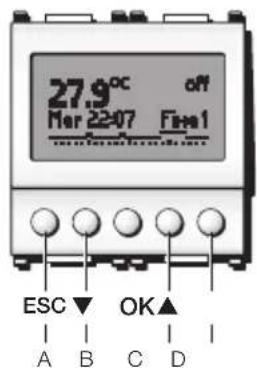

4. VUE frontale, VUE commandes et display.

ESC (touche A) : Suppression/Effacement ou retour à la page-écran précédente.

(touche B) : Déroulement vers le bas de réglages ou menus.

(touche C) : Déroulement vers le haut de réglages ou menus.

OK (touche D) : Confirmation ou passage à la page-écran suivante.

VIMAR

5. Connexions.

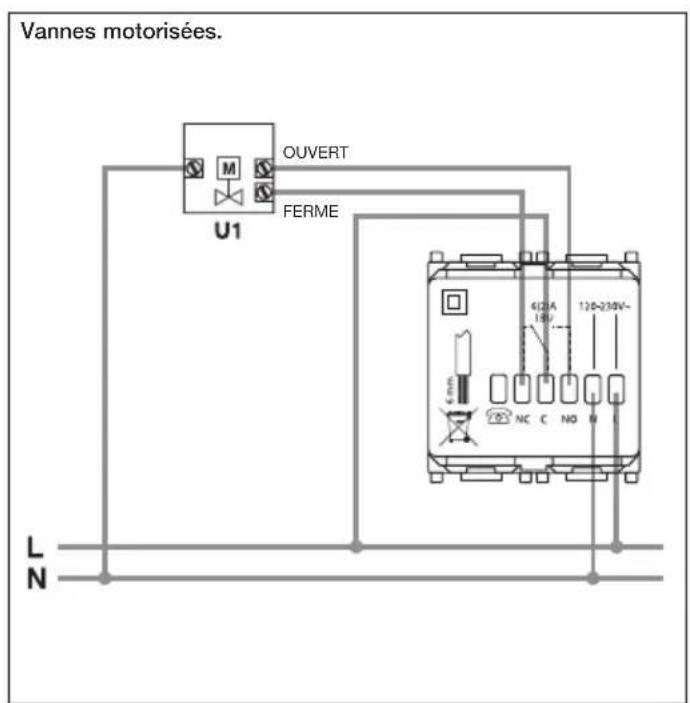

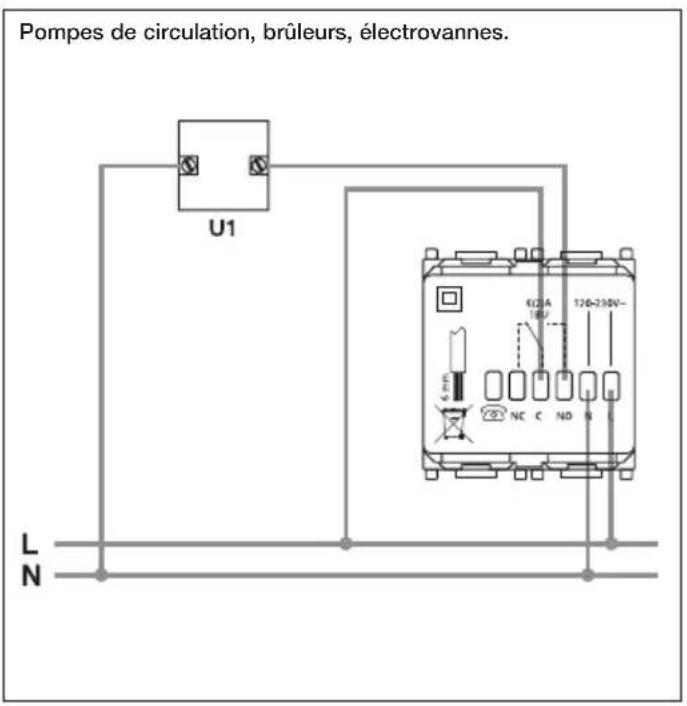

5.1 - Schémas des connexions.

32-FRANÇAIS

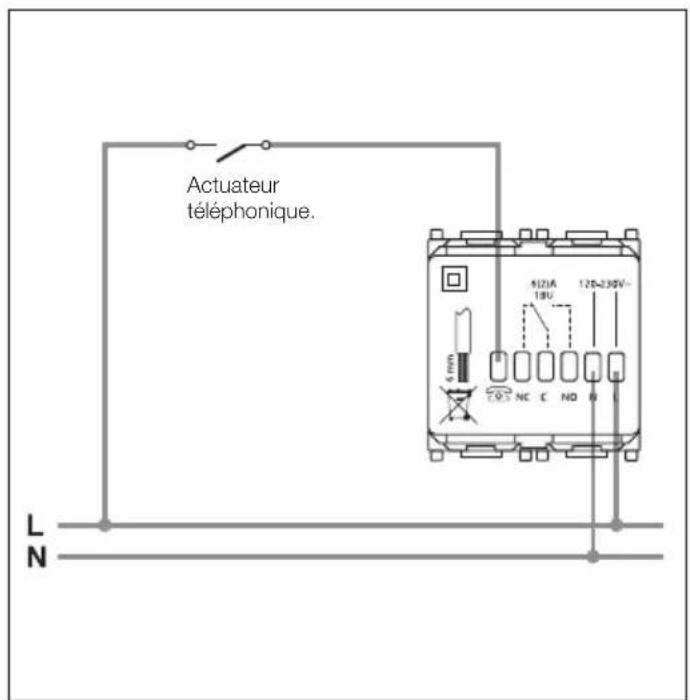

5.2 - Commande par combiné téléphonique.

Il est possible de commander le chronothermostat à distance par le combiné téléphonique.

En fermant le contact qui relié la patte à la ligne L, le fonctionnement du chronothermostat est forcé en mode manuel et les 4 touches A, B, C et D sont bloquées (si l'on appuie sur une touche, l'afficheur visualise Man clignotante pendant 3 s environ).

En ouvrant le contact, le chronothermostat se place:

• en mode Antigel si le fonctionnement est en chauffage;
• en mode OFF (extinction) si le fonctionnement est en climatisation.

Au cours de cette phase, les touches du chronothermostat ne sont pas bloquées et il est possible d'effectuer toute opération sur le dispositif.

6. Utilisation du chronothermostat electronique.

Pour effectuer le réglage du chronothermostat électronique, à partir de la page-écran de base de l'affichage, presser au besoin l'une des quatre touches frontales.

Les icônes ci-dessous s'affichent :

"Esc" (touche A): permutation d'annuler la selection. - “▼” (touche B): permet de visualiser la valeur du niveau de température (Ts) en cours d'exécution et, avec une autre pression, de diminuer à volonté la valeur; en pressant “Set” (touche D), le nouveau réglage sera maintenu jusqu'au prochain changement de niveau de température programme; le programme en mémoire sera ensuite réactivé. - “▲” (touche C): permet la visualisation de la valeur du niveau de température (Ts) en cours d'exécution et, avec une autre pression de la touche, d'augmenter à volonté la valeur; en pressant “Set” (touche D), le nouveau réglage sera maintenu jusqu'au prochain changement de niveau de température programme; le programme en mémoire sera ensuite réactivé. - "Menu" (touche D) : permet d'accéder au menu "Fonctionnement". - Presser “▼” (touche B): les lignes du menu “Paramètres” et “Programmation” s'affichent; avec “▲” (touche C) on déroule le menu vers le haut, avec “ok” (touche D) on sélectionne le menu souhaité, avec “Esc” (touche A) on retourne à la page-écran de base.

6.1 Fonctionnement.

Permet de régler le fonctionnement du thermostat électronique en choisissant "Auto/Manuel", "Coupure", "Chauff./Climat.", "Horsgel".

• Valider "ok" (touche D) = menu déroulant avec "▼" (touche B) et "▲" (touche C), besoin du réglage avec "Set" (touche D) pour "Auto/Manuel", "Coupure", "Chauff./Climat." et "Horsgel".

Permet de sélectionner la modalité de fonctionnement, en automatique ou en manuel, du chronothermostat.

En sélectionnant "Automatique", la température sera régée selon le programme mémorisé choisi (voir "Selection Prog.", pag. 36).

En sélectionnant "Manuel", il est possible de régler manuellement l'allumage et l'extinction du chauffage ou de la climatisation :

• “▼” (touche B) : permet la visualisation de la valeur du niveau de température (Ts) en exécution et, avec une autre pression de la touche, de diminuer la valeur à volonté.
• “ ” (touché C): permet la visualisation de la valeur du niveau de température (Ts) en execution et, avec une autre pression de la touche, d'augmenter la valeur à volonte.

• Presser "Set" (touche D) pour confirmer votre choix ou "Esc" (touche A) pour réactiver l'objet précédent.

Coupure.

Permet d'éteindre l'installation ou de régler l'extinction retardée.

Permet de sélectionner le mode de fonctionnement du chronothermostat, en choisissant chauffage ou climatisation.

Permet de régler un niveau minimum de température de manière à éviter l'endommagement des canalisations et pour ne pas faire descendre la température au-dessous du niveau de sécurité.

6.2 PARAMETRES.

Permet les réglages de "Horloge", "Hystérisis", "Température", "Langue", "Display", "Mot de passe" et "Etalonnage".

• Validator "ok" (touche D) = menu déroulant avec "▼" (touche B) et "▲" (touche C), besoin réglage avec "ok" (touche D).

Permet de régler la date et l'heure courantes.

Permet de régler la valeur de l'hystérésis.

L'hystérésis est la différence entre la valeur de température régée et la température réelle d'allumage et extinction de l'installation. En adaptant l'hystérésis au type d'installation, on en évite les allumages et les extinctions permanents et répétés. Les installations caractérisées par une forte inertie (par exemple, les installations avec des radiateurs en fonte) ont besoin d'une faible valeur d'hystérésis, tandis que pour les installations avec une faible inertie (par exemple, les ventil-convecteurs), une valeur haute est nécessaire.

Si on sélectionne une température ambience de 20°C avec une hystérésé de 0,3 °C, l'installation s'allume à 19,9 °C et s'éteint à 20,3 °C.

Temperature.

Permet de régler l'unité de mesure de la température, en choisissant entre degrés Celsius et degrés Fahrenheit.

Permet de régler la langue d'affichage de toutes les instructions, en choisissant l'italien, l'anglais, le français, l'espagnol ou l'allemand.

DISPLAY. Permet de régler le contraste de l'affichage. MOT DE PASSE.

Permet de régler, éditer ou désactiver un code secret d'accès (PIN) à trois chiffres qui, lorsqu'il est activé, sera demandé afin de pouvoir accéder aux modifications de fonctionnement, réglage et programmation.

Attention!

N'oubliez pas de prendre note du numéro du PIN dans l'espace spécifique prévu à cet effet PAGE 28.

ETALONNAGE.

Permet de compenser la différence entre la température ambianté et la température visualisée sur l'affichage, car des conditions d'installation particulières peuvent nuir à la lecture correcte de la température par le chronothermostat.

6.3 Programmation

Permet de sélectionner le type de programme en exécution ou d'effectuer "Selection Prog.", de modifier les programmes utilisés "Modif. Program" et de visualiser et/ou de modifier les niveaux de température utilisés dans les différents programmes "Niveau de T."

• Valider "ok" (touche D) = menu déroulant avec "▼" (touche B) et "▲" (touche C), besoin réglage avec à "ok" (touche D).
• SELECTION PROG.

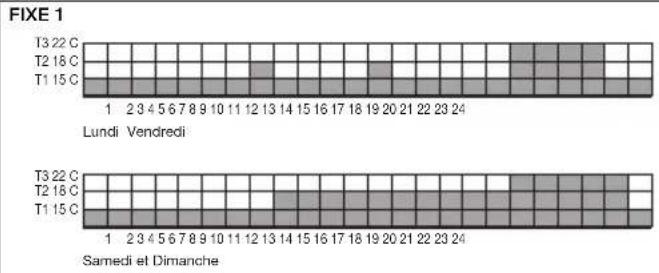

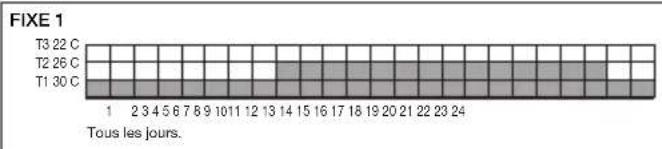

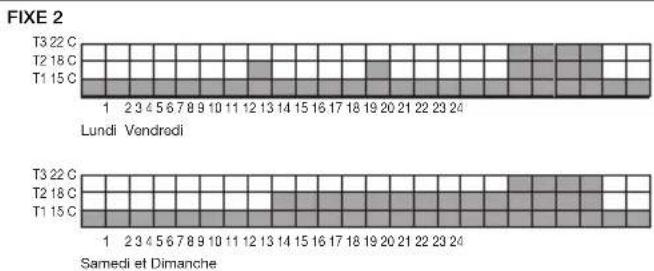

Permet de sélectionner le programme de fonctionnement automatique en choisissant entre 2 programmes fixes préalablement mésurés (Fixe1 et Fixe2 - voir figures à côté) et 2 programmes utilisateurs personnalisés au choix (Prog1 et Prog2).

• MODIF. PROGRAM

Permet de modifier les 2 programmes utilisateur (Prog1 et Prog2), non seulement pour le Chauffage mais aussi pour la Climatisation, en les personnalisant à volonté.

• Sélection entre Chauffage ou Climatisation.
• Sélection entre Prog1 et Prog2.
• Confirmation ou modification du nom du programme.
• Modification (nom jour clignotant) : sélection du jour de la période dont on souhaite modifier le programme.
• Choix entre Modif. Jour, Nouveau et Copie Jour:
• Modif. Jour.

Permet de modifier un programme mémorisé précédemment. La programmation débute à partir de la tranche horsaire "00:00÷00:20" et se termine avec le choix du niveau de température pour la tranche "23:40÷24:00". Le cheminement est

de 20 minutes ; le réglage du niveau de température (T1, T2, T3) pour chaque heure doit être validé avec "Set" (touche D).

Permet d'effectuer une nouvelle programmation des niveaux de température du jour programme. La programmation commence à partir de la tranche horsaire "00:00÷00:20" et termine avec le choix du niveau de température pour la tranche "23:40÷24:00".

- Copie journal

Permet de copier le programme de l'un des jours dans le programme du jour en cours.

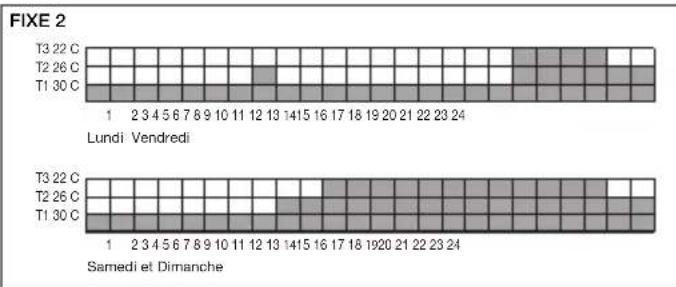

Niveaux DET.

Permet de visualiser et/ou modifier la valeur des niveaux de température T1, T2, T3, non seulement pour les programmes de chauffage mais aussi pour ceux de climatisation.

7. Procedure de reinitialisation.

• Presser en même temps les quatre touches (touche A, touche B, touche C, touche D).
• Valider avec "Oui" (touche D).

Tous les paramètres régés se mettent en condition de premier allumage (initialisation de l'horloge, suppression des programmes utilisateur, retour aux valeurs de défaut pour les 3 niveaux de température utilisés dans le fonctionnement automatique).

8. Characteristiques techniques.

• Alimentation: 120-230 V~ ±10% 50-60 Hz. Absorption max : 1 W.
• Commandes frontales "Esc"/"Mod"/"No", "▲", "▼", "Set"/"ok"/"Oui"
• Réserve de charge pour l'horloge : 20 jours environ, avec batterie tampon rechargeable au lithium. Sortie: relaisinverseur6(2)A230V-
• Type de réglage: ON/OFF.
• Fréquence des tests de la température :
• toutes les 5 s avec une moyenne des valeurs saisies chaque 20 s;
• instantanée, en cas de variation d'un paramètre par l'utilisateur.

• Mise à jour donnée affichée : chaque 20 s.
• Affichage température ambiante : de 0 °C à +40 °C.
• Résolution de la lecture: 0,1°C.
• Résolution des programmes : 0,1 °C.
• Précision de la lecture en chauffage :
• ≤ ±0,5°C entre +15 °C et +25 °C;
• ≤ ± 0,8^ aux extrêmes.
• Précision de la lecture en climatisation :
• ≤ ±0,5 °C entre +20 °C et +30 °C;
• ≤ ±0,8°C aux extrêmes.
• Calibrage logiciel : possibilité de modifier la lecture de la sonde grâce à un calibrage logiciel (±3 °C max.) pour adapter la mesure à chaque condition d'installation spécifique. Hystérésis: plage de 0,1°C à 1°C.
• Plage de réglage :
• +4°C - +15°C en hors-gel;
• +5°C - +35°C en chauffage ou climatisation.
• Précision horloge: ≤ ± 1 s par jour.
• Fonctions principales :
• réglement horaire de la température par tranches de 20 minutes;
• 3 niveaux de température programmables pour chauffage + 3 niveaux de température pour climatisation;
• programmation hebdomadaire;
• 2 programmes fixes et 2 programmes régulables par l'utilisateur

(pour le chauffage comme pour la climatisation);

• possibilité de forcer le programme en modifiant la température;
• programmation maintenue y compris en cas de panne de courant;
• réglage pour chauffage et climatisation;
• fonction horloge;
• possibilité d'extinction avec temporisation;
• possibilité d'activation et de désactivation par combiné téléphonique;
• instructions en 5 langues (italien, anglais, français, espagnol, allemand);
• réinitialisation du dispositif;
• fonction d'autodiagnostic : elle est activée périodiquement en mode automatique pendant le fonctionnement normal. Elle contrôle la présence de la tension d'alimentation, l'état du capteur pyrométrique, l'état du gestionnaire d'écran, l'efficacité de la mémoire EEPROM, l'efficacité du stade de sauvegarde.
• blocage du clavier avec mot de passe à PIN à trois chiffres pour bloquer l'accès à toutes les fonctions de l'appareil et en protégger le fonctionnement et la programmation (par exemple en cas d'installation dans un lieu public);
• Visuel à éclairage par l'arrière temporisé, que vous activez en appuyant sur l'un des quatre poussoirs.
• Degré de protection : IP40.

Appareil de classe II: - Nombre de cycles manuels : 3.000. - Nombre de cycles automatiques: 100.000. - Type d'ouverture des contacts : microdéconnexion. - Type d'action: 1BU. - Indice de tracking: PT1175. - Degré de pollution : 2 (normal). - Impulsion de tension: 4.000 V. - Température ambiante pendant le transport: -25 °C +60 °C. - Température de fonctionnement: T40 (0°C + 40 °C) - Classification ErP (Rég. UE 811/2013): classe I, contribution 1% - Classe de logiciel: A.

9. REGLES D'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
