MANUALE UTENTE 20445.B Vimar

Cronotermostato elettronico

Electronic chronothermostat

Cronotermostato elettronico 1

ENGLISH

Electronic chronothermostat 15

FRANÇAIS

Spazio riservato per annotare le tre cifre del PIN della eventuale password di protezione.

(vedi "Password", pag. 8)

VIMAR

INDICE.

1. Descrizione 2
2. Campo di applicazione 2
3. Installazione 2
4. Vista frontale, comandi e display.. 3
5. Collegamenti

5.1.Schemi di collegamento 4
5.2. Comando tramite attuatore Telefonico 5

1. Utilizzo del cronotermostato elettronico

6.1.Funzionamento 6
6.2.Impostazioni 7
6.3. Programmazione 8

1. Procedura di reset. 10
2. Principali caratteristiche. 10
3. Regole di installatione 12
4. Conformità normativa 12

VIMAR

1. DESCrizIONE.

Cronotermostato elettronico per controlo ON/OFF della temperature ambiente (riscaldamento e condizionamento), programmazione giornaliera/settimanale, dispositivo di controllo della temperature di classe I (contributo 1%), uscita a relie in scambio 6(2) A 230 V~ alimentazione 120-230 V~ 50/60 Hz - 2 moduli.

L'apparecchio è adatto a controllare la temperature ambiente agendo sul circuito di alimentazione del bruciatore o della pompa di circolazione (riscaldamento) o sul circuito di alimentazione del condizionatore (condizionamento), garantendo una situazione di temperatura ideale, agli giorni, nell'arco dell'intera settimana. Grazie alle mollepici funzioni, è possible scegliere di utilizzato i programmi fissi pre-memorizzati o realizzarine di nuovi.

L'ampio display visualizza la temperatura ambiente, il giorno, l'ora, lo stato di funzionamento dell'impianto e il profilo di temperatura giornaliero impostato per il programma in esecuzione. La programmazione di tutti i parametri, semplice ed intuitiva, avvieneattraverso navigazione autoguidata da menu interattivi (tutte le istruzioni sono visualizzate sul display),utilizzato i 4 pulsanti presenti sul fronte dell'apparecchio.

3. INSTALLAZIONE.

L'apparecchio deve essere installato in scatole da incasso o da parente con i relativi supporti e placche, a un'altezza di 1,5 m dal piano di calpestio, in una posizione idonea alla corretta rilevazione della temperature ambiente, evitando l'installazione in nicchie, dietro porte e tende o zone influenzate da fonti di calorie o fattori atmospherici; in particolare si deve evitare l'installazione su pareti perimetrali o in associazione ad apparecchi che generano calorie (es. regolatori o lampade).

Va utilizzato in luoghi asciutti e non polverosi a temperatura compresa tra 0^ e +40^ .

VIMAR

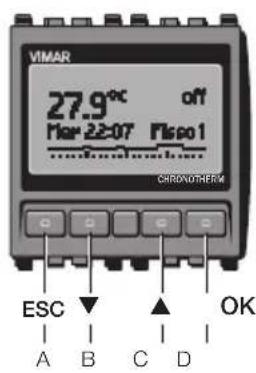

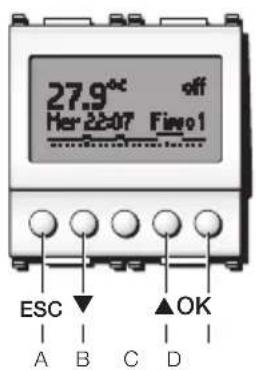

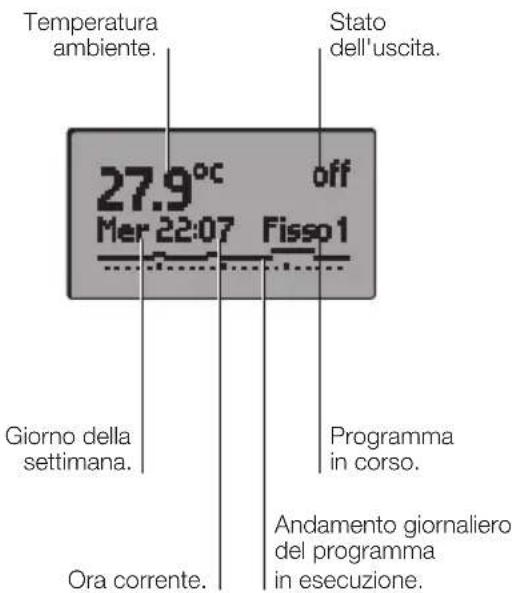

4. VISTA FRONTALE, COMANDI E DISPLAY.

ESC (tasto A): Cancellazione o ritorno alla videata precedente.

(tasto B) : Scorrimento verso il basso di impostazioni o menu.

(tasto C): Scorrimento verso l'alto di impostazioni o menu.

OK (tasto D): Conferma o proseguito alla videata successiva.

VIMAR

5. COLLEGAMENTI.

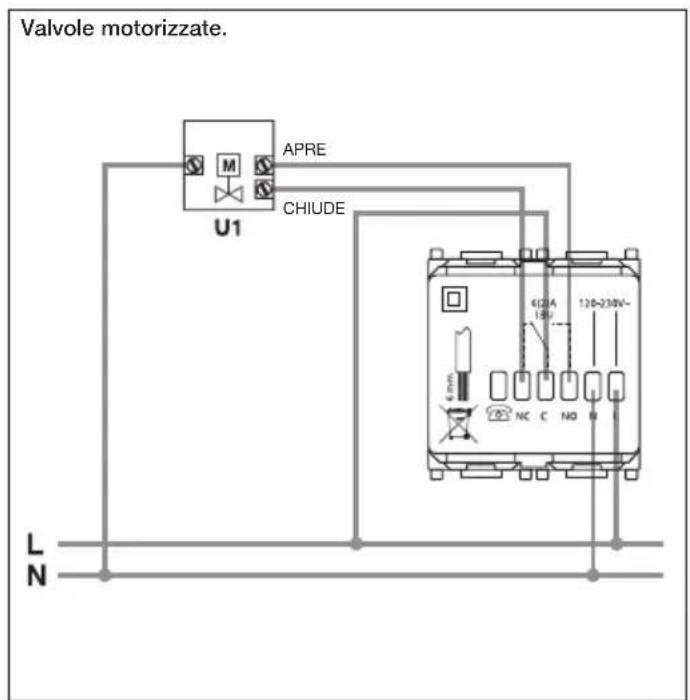

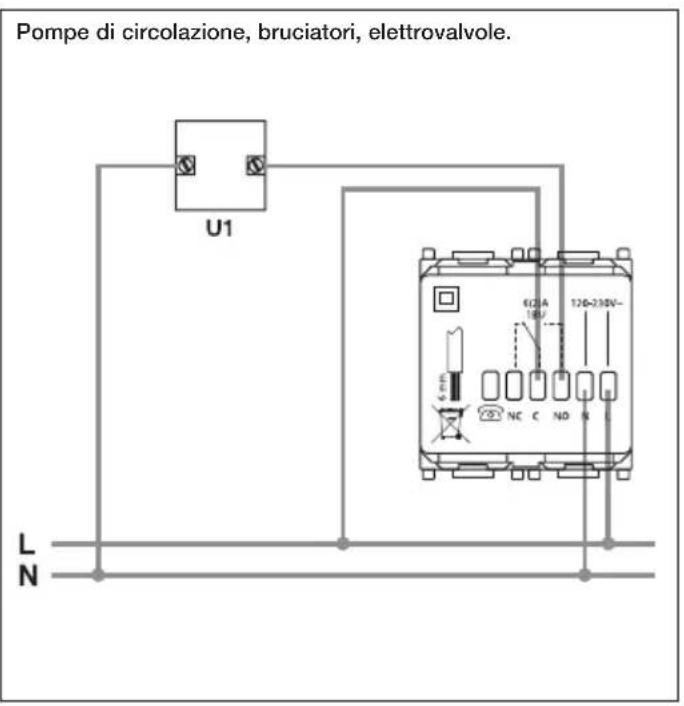

5.1 - Schemi di collegamento.

4-ITALIANO

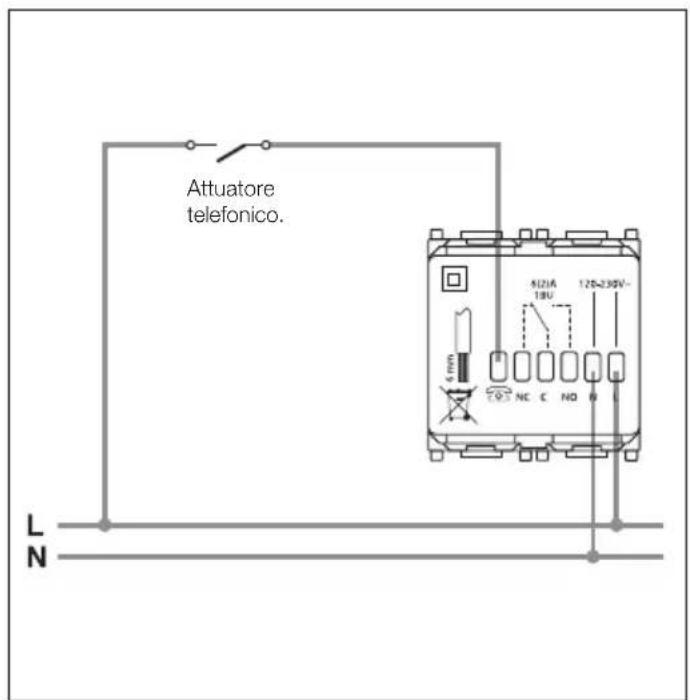

5.2 - Comando tramite combinatore Telefonico.

E' possible comandare il cronotermostato a distance mediante un combinatore Telefonico.

Chiudendo il contatto che collega il morsetto alla linea L, il funzionamento del cronotermostato viene forzato in modalità manuale e i quattro tasti A, B, C e D vengono bloccati (se si preme un tasto qualsiasi il display visualizza la scritta Man lampeggiante per circa 3-s).

Aprendo il contatto il cronotermostato si porta:

• in modalità Antigelo se sta funzionando in riscaldamento;
• in modalità OFF (spegnimento) se sta funzionando in condizionamento.

In questa fase i tasti del cronotermostato non sono bloccati ed è possible effettuare qualiasi operazione sul dispositivo.

VIMAR

6. UTILIZZO DEL CRONOTERMOSTATO ELETTRONICO.

Per impostare il crontermostato elettronico, alla videata base del display, premere uno qualsiasi dei quattro tasti frontali.
Vengono visualizzate le icone:

• "Esc" (tasto A): consente di annullare la selezione.
• "▼" (tasto B): consente di visualizzare il valore del livello di temperatura (Ts) in esecuzione e, alla successiva pressione del tasto, di diminuirne il valore a piacere; premendo "Set" (tasto D), la nuova impostazione restera attiva fino al successivochio cambio di livello di temperatura impostato, dopo di che verrà ripristinato il programma memorizzato.
• "▲" (tasto C): consente di visualizzare il valore del livello di temperatura (Ts) in esecuzione e, alla successiva pressione del tasto, di augmentarne il valore a piacere; premendo "Set" (tasto D), la nuova impostazione restera attiva fino al successivochiochio di livello di temperatura impostato, dopo di che verrà ripristinato il programma memorizzato.
• "Menu" (tasto D): consente di accedere al menu "Funzionamento".
• Premere “▼” (tasto B): compaiano le voci del menu “Impostazioni” e “Programmazione”; con “▲” (tasto C) si scorre il menu verso l'alto, con “ok” (tasto D) si selezione il menu desiderato, con “Esc” (tasto A) si torna alla videata base.

6.1 FUNZIONAMENTO.

Consente di impostare il funzionamento del cronotermostato elettronico scegliendo tra "Auto/Manuale", "Specnimento", "Risc./Cond.", "Antigelo".

• Conferma "ok" (tasto D) = menu a scorrimento tramite "▼" (tasto B) e "▲" (tasto C), scelta impostazione tramite "Set" (tasto D) per "Auto/Manuale", "Spagnimento", "Risc./Cond." e "Antigelo".

- AUTO/MANUALE.

Consente di selezionare la modalità di funzionamento, automatico o manuale, del cronotermostato.

Selezionando "Automatico", la temperatura verra regolata secondo il programma memorizzato prescelto (vedi "Selezione Prog.", pag. 8).

Selezionando "Manuale", è possibile impostare manually l'accensione e lo spegnimento del riscaldamento o del condizionamento:

• "▼" (tasto B): consente di visualizzare il valore del livello di temperatura (Ts) in esecuzione e, alla successiva pressione del tasting, di diminuiere il valore a piacere.
• "▲" (tasto C): consente di visualizzare il valore del livello di temperatura (Ts) in esecuzione e, alla successiva pressione del tasting,

di aumentarme il valore a piacere.

• Premere "Set" (tasto D) per confirmare la scelta o "Esc" (tasto A) per ripristinare lo stato precedente.

- SPEGNIMENTO.

Consente di spegnere l'impianto o di impostarne lo spegnimento a tempo.

RISC./COND.

Consente di selezionale la modalità di funzionamento del cronotermostato, scegliendo tra riscaldamento o condizionamento.

ANTIGELO.

Consente di impostare un livello minimo di temperatura tale da evitare il danneggiamento delle condutture o per non far scendere la temperatura al di sotto di un livello di sicurezza.

6.2 IMPOSTAZIONI.

Consente di impostare "Orologio", "Diff. Termico", "Scala Temp.", "Lingua", "Display", "Password" e "Taratura".

• Conferma "ok" (tasto D) = menù a scorrimento tramite "▼" (tasto B) e "▲" (tasto C), scelta impostazione tramite "ok" (tasto D).

- OROLOGIO.

Consente di regolare il giorno e l'ora corrente.

VIMAR

DIFFERENZIALE TERMICO.

Consente di impostare il valore del differenziale termico.

Per differenziale termico si intende la differenza tra il valore di temperatura impostato e l'effettiva temperature di accensione o di spegnimento dell'impianto. Adeguando il differenziale termico al tipo di impianto se ne evitano continue accensioni e spegnimenti; impianti ad alla inerzia (ad esempio impianti con radiatori in ghisa) necessitano di un valore basso di differenziale termico, nelle impianti a Bassa inerzia (ad esempio ventil-convettori) necessitano di un valore alto.

Esemblio.

Impostando la temperatura desiderata a 20^ e il differenziale termico a 0,3^ , l'impianto si accenderà quando la temperatura ambiente scenderà a 19,9^ e si spegnerà quando raggiungerà i 20,3^ .

- SCALA TEMP.

Consente di impostare l'unità di misura della temperatura, scegliendo tra gradi Celsius e gradi Fahrenheit.

LINGUA.

Consente di impostare il linguaggio con cui verranno visualizzate tutte le istruzioni, scegliendo tra Italiano, English, Français, Espanol e Deutsch.

Consente di regolare il contrasto di visualizzazione del display.

- PASSWORD.

Consente di impostare, modificare o disattivare un codice segre to di accesso (PIN) a tre cître che, quando attivato, verrà richiesto per accedere alle modifiche di funzionamento, impostazione e programmazione.

Attenzione!

Ricordatevi di annotare il numero del PIN nell'apposto spazio previsto nel riquadro a pag. 1.

TARATURA.

Consente di compensare la differenza tra la reale temperatura ambiente e la temperature visualizzata sul display, in quanto particolare condizioni installative sono alterare la correttalettura della temperatura ambiente da parte del cronotermostato.

6.3 PROGRAMMAZIONE.

Consente di selezionare il tipo di programma in esecuzione o da eseguire "Selezione Prog.", di modificare i programmi utente "Modifica Prog." e di visualizzare e/o modificare i livelli di temperatura utilizzati nei vari programmi "Livelli Temp".

• Conferma "ok" (tasto D) = menu a scorrimento tramite "▼" (tasto

VIMAR

B) e “▲” (tasto C), scelta impostazione tramite “ok” (tasto D).

- SELEZIONA PROG.

Consente di selezione il programma di funzionamento automatico scegliendo tra 2 programmi fissi prememorizzati (Fisso1 e Fisso2 - vindere figura a lato) e 2 programmi utente personalizzabili a piacere (Prog1 e Prog2).

- MODIFICA PROG.

Consente di modificare i 2 programmi utente (Prog1 e Prog2), sia per Riscaldamento che per Condizionamento, personalizzandoli a piacere.

• Selezione tra Riscaldamento o Condizionamento.
• Selezione tra Prog1 e Prog2.
• Conferma o modifica del nome del programma.
• Modifica (nome giorno lampeggiante): scelta del giorno della settimana di cui modificare il programma.
  -Scelta tra Modif.Giorno, Nuovo e Copia Giorno:

- Modif.Giorno.

Consente di modificare un programma precedentamente memorizzato. La programmazione inizia dal passo orario "00:00÷00:20" e termina con la scelta del livello di temperature per il passo "23:40÷24:00". Il passo è di 20 minuti; l'impostazione del livello di temperature (T1, T2, T3) per ciascun orario deve essere confirmato con "Set" (tasto D).

- Nuovo.

Consente di effettuare una nuova programmazione dei livelli di temperatura del giorno impostato. La programmazione iniziada passo orario "00:00÷00:20" e termina con la scelta del livello di temperatura per il passo "23:40÷24:00".

- Copia giorno.

Consente di copiare il programma di uno dei giorni più impostati nel programma del giorno in corso.

LIVELLI TEMP.

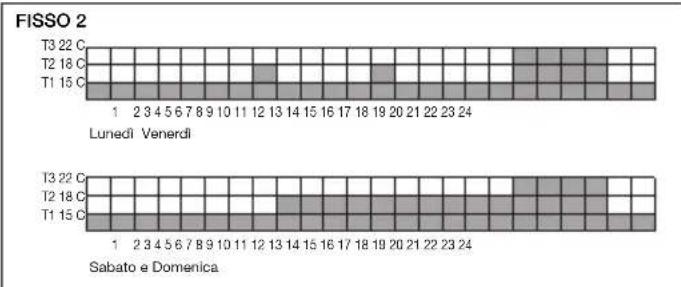

Consente di visualizzare e/o modificare il valore dei livelli di temperatura T1, T2, T3, sia per i programmi di riscaldamento che di condizionamento.

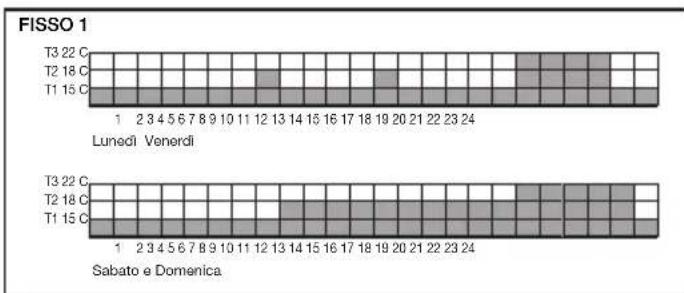

Programmi fisi per il Riscaldamento.

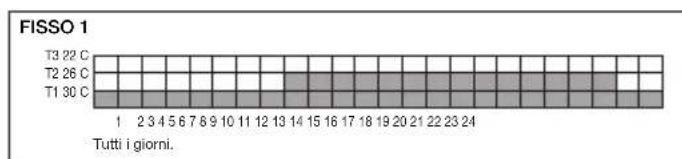

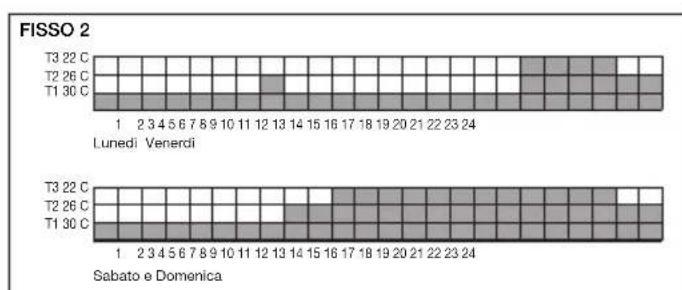

Programmi fissi per il Condizionamento.

VIMAR

7. PROCEDURE DI RESET.

• Premere contemporaneamente i quattro tasti (tasto A, tasto B, tasto C, tasto D).
• Confermare con "Si" (tasto D).

Tutti i parametri impostati si portano nelle condizioni di prima accensione (azzeramento dell'orologio, cancellazione dei programmi utente, ritorno ai valori di default per i 3 livelli di temperatura utilizzati nel funzionamento automatico).

8. PRINCIPALI CARATTERISTICHE.

• Alimentazione: 120-230 V~ ±10% 50-60 Hz.
  Assorbimento massimo: 1 W.
  Comandi frontali: "Esc"/Mod"/No", "▲", "▼", "Set"/"ok"/"Si"
• Riserva di carica per l'orologio: circa 20 giorni, mediante batteria tampone al litio ricaricabile.
• Uscita: a relè con contatto pulito in scambio 6 (2) A 230 V~.
• Tipo di regolazione: ON/OFF.
• Freqenza di campionamento della temperatura:
  -ogi 5 s, con media dei valori acquisiti 20 s
• istantanea, in caso di variazione di un parametro da parte del l'utente
• Aggiornamento dato visualizzato: ogni 20 s.

VIMAR

• Visualizzazione temperature ambiente: 0^ + 40^ .
• Risoluzione dellalettura: 0,1^
• Risoluzione delle impostazioni: 0,1^ .
• Precisione dellalettura in riscaldamento:
• ≤ ±0,5°C tra +15°C e +25°C;
• ≤ ±0,8 °C agli estremi.
• Precisione dellalettura in condizionamento:
• ≤ ±0,5°C tra +20°C e +30°C;
• ≤ ± 0,8^ agli estremi.
• Taratura software: possibilità di modificare lalettura della sonda con una taratura software (± 3^ max) per adattare la misura ad ogni specifica condizione installativa.
• Differenziale termico: regolabile da 0,1^ a 1^ .
• Campo di regolazione:
• +4°C - +15°C in antigelo;
• +5°C - +35°C in riscaldamento o condizionale.
• Errore orologio: ≤ ±1 s al giorno.
• Funzioni principali:
• impostazione oraria della temperatura con passi da 20 minuti;
• 3 livelli di temperatura programmabili per riscaldamento + 3 livelli di temperatura per condizionamento;
• programmazione settimanale;
• 2 programmi fissi e 2 programmi impostabili dall'utente (sia per riscaldamento che per condizionamento);

• possibilità di forzare il programma variano la temperatura;

• programmazione mantenutaanche in caso di black-out;

• regolazione per riscaldamento e condizionamento;
• funzione antigelo;
• possibilità di spegnimento temporizzato;
• possibilità di attivazione e disattivazione tramite combinatore Telefonico;
• istruzioni in 5 lingue (italiano, inglese, francese, spagnolo, tedesco)
• reset del disposicao;
• autodiagnosi: attivata periodicamente in modo automatico durante il normale funzionamento, effettua il controllo della presenza di tensione di alimentazione, dello stato del sensore di temperatura, dello stato del driver del display, dell'efficienza della memoria EEPROM, dell'efficienza dello stadio di backup;
• blocco tastiera tramite password con PIN a 3 cifre per bloccare l'accesso a tutte le funzioni dell'apparecchio e proteggerne il funzionamento e la programmazione (ad esempio, se installato in luogo pubblico);
• Display a retroilluminazione temporizzata, attivata premendo uno dei quattro pulsanti.
• Grado di protezione: IP40.
  Apparecchi di classe II:
  -Numero di cicii manuale: 3.000.
  -Numero di cici automatici: 100.000.
• Tipo di aperture dei contatti: microdisconnessione.

VIMAR

• Tipo di azione: 1BU.
• Indice di tracking: PT1175.
• Grado di inquinamento: 2 (normale).
  Tensione impulsiva nominale: 4.000 V
• Temperatura ambiente durante il trasporto: -25 °C +60 °C.
• Temperatura di funzionamento: T40 (0°C + 40°C).
• Classificazione ErP (Reg. UE 811/2013): classe I, contributo 1%
• Classe del software: A

9. REGOLE DI INSTALLAZIONE.

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

RAEE - Informazioneagliutilizzatori Il simbolo del cassetto往来rato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile delve essere raccolto separatamente dagli altri rifiuti. L'utente dovra, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di ragcolla differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile conseignerare Gratisamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'accosto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400m^2 è inoltre possibile conseignerare Gratisamente,enza obbligo di acquisto,i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.L'adeguata raccolta differenziata per I'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta I'apparecchiatura.
