Marque	RIDGID
Modèle	472S
Type de produit	Trancheuse / Coupe-tubes manuel
Fonction principale	Coupe de tubes métalliques
Système de coupe	Galet de coupe rotatif avec deux galets d’entraînement
Compatibilité galet	Galet compatible avec l’appareil et le matériau à couper
Centrage	Par serrage progressif de la manette et rotation initiale
Coupe d’équerre	Obtention d’une rainure cylindrique jointe sur tout le pourtour
Progression de coupe	Serrage d’1/4 de tour à chaque rotation
Précision	Coupe nette nécessaire pour le filetage
Entretien	Nettoyage avec solvant adapté et rouleau métallique
Lubrification	Avec une huile lubrifiante appropriée (pas d’huile de coupe)
Inspection	Vérification du bâti, vis d’entraînement, galets et affûtage
Stockage	Suspension dans un endroit chaud et sec
Sécurité	Ne pas forcer le galet ; utiliser l’outil adapté au tuyau
Service technique	RIDGID Tool Company – Tél. [phone]

FOIRE AUX QUESTIONS - 472S RIDGID

Comment positionner correctement le coupe-tubes sur le tuyau ?

Ouvrez le coupe-tubes en dévissant la manette, enfilez-le sur le tuyau de manière à ce que les galets d’entraînement le tiennent, puis vissez la manette jusqu’au contact du galet de coupe.

Comment centrer le coupe-tubes sur le tuyau ?

Après contact du galet de coupe, serrez la manette d’1/4 de tour et tournez le coupe-tubes autour du tuyau pour créer une rainure cylindrique. Si la rainure rejoint son point de départ, le centrage est correct.

Que faire si la coupe part en spirale ?

Cela signifie que le galet de coupe n’est pas bien centré. Il faut probablement replacer le galet de coupe et recommencer le centrage.

Quelle est la bonne technique pour couper le tuyau ?

Une fois le tracé établi, serrez la manette d’1/4 de tour, tournez le coupe-tubes autour du tuyau, et serrez progressivement à chaque tour jusqu’à sectionnement.

Comment entretenir le coupe-tubes après utilisation ?

Nettoyez-le avec un solvant approprié et un rouleau métallique, puis lubrifiez-le avec une huile lubrifiante adaptée. N’utilisez pas d’huile de coupe.

Où et comment ranger le coupe-tubes ?

Suspendez-le dans un endroit chaud et sec pour éviter la corrosion et le dessèchement des pièces.

Quels sont les risques d’utiliser un galet de coupe inadapté ?

Cela peut provoquer des blessures graves, endommager l’appareil et la pièce, et réduire la durée de vie du galet.

Comment vérifier l’état du galet de coupe ?

Examinez-le systématiquement avant utilisation pour détecter tout signe d’émoussage ou de détérioration. Remplacez-le si nécessaire.

Peut-on utiliser un coupe-tubes léger pour couper des canalisations lourdes ?

Non, cela est déconseillé. L’outil léger est conçu pour les tuyaux à paroi mince ; une utilisation inadaptée expose à des blessures et à la casse de l’appareil.

Comment contacter le service technique RIDGID ?

Composez le [phone] ou envoyez un courriel à [e-mail] pour toute question sur l’entretien ou l’utilisation.

MODE D'EMPLOI 472S RIDGID

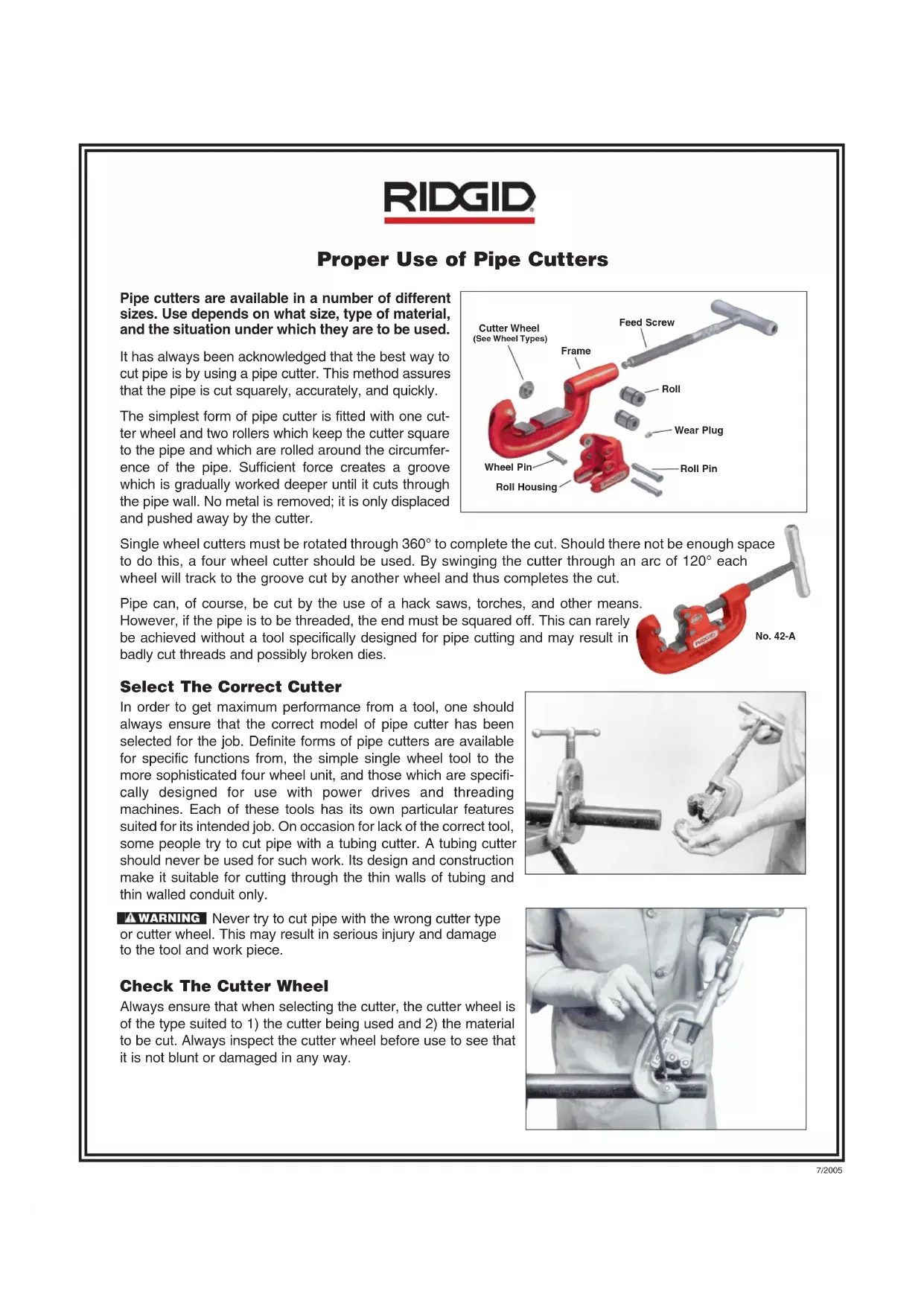

Utilisation des coupe-tubes

Il existe de nombreux types de coupe-tubes. L'utilisation de chaque dépend de la section du tube et du type de matériel à couper, ainsi que des conditions d'utilisation prévues.

Il est universellement reconnu que, grâce à sa précision et sa rapidité, le coupe-tubes reste le meilleur moyen de couper les tubes.

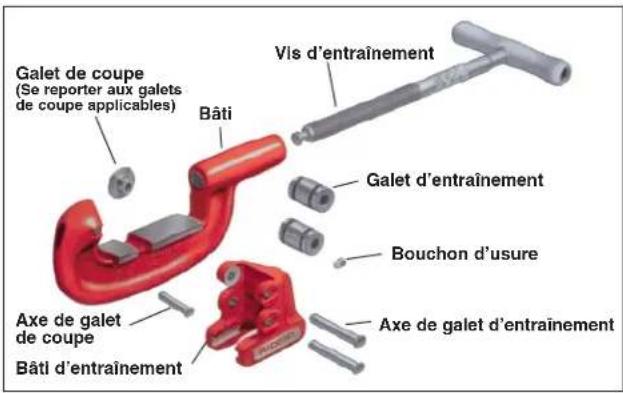

Dans sa forme la plus élémentaire, le coupe-tubes comprend un galet de coupe et deux galets d'entraînement, ces derniers servant à maintenir le galet de coupe d'équerre et correctement aligné lorsqu'il tourne autour du tuyau. La pression exercée sur le système entame le tuyau progressivement, et finit par le trancher. L'appareil ne coupe pas le métal, il se coupe.

Le coupe-tubes à simple galet de coupe doit pouvoir contourner le tuyau sur un seul trait pour pouvoir le couper, d'où la nécessité d'un coupe-tubes à quatre galets de coupe lorsque le tuyau en question n'offre pas de gabarit suffisant. Ce dernier assure la même coupe avec un débattement minimal, car chacun de ses quatre galets de coupe recouvre la tranchée laissée par les galets voisins.

Il est, bien sûr, toujours possible d'utiliser une scie à métaux ou un chalumeau pour couper les tubes, mais lorsqu'il s'agit de filer le tube en question, il lui faut une coupe d'embout parfaitement d'équerre. Sans l'utilisation d'un matériel de coupe spécialisée.

spécialisé, une telle précision de coupe serait quasiment impensable, d'où les risques de mauvais filage et de bris de matrices.

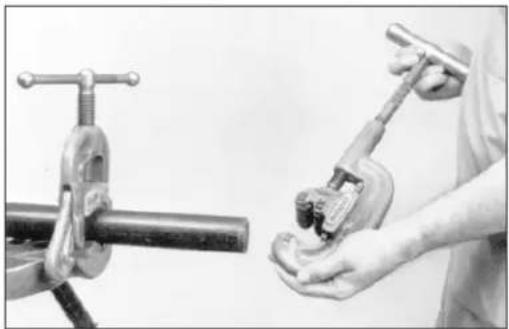

Choix du coupe-tubes approprié

La qualité de coupe dépend surtout de l'adaptation de l'outil de coupe au travail envisagé. Il existe de nombreux types de coupe-tubes, allant du coupe-tubes à simple galet jusqu'au coupe-tubes à quatre galets et les coupe-tubes prévus pour moteur d'entraînement ou machine à filtre. Chacun de ces outils a été spécifiquement prévu pour une application particulière. À défaut de l'outil approprié, certains essayeront de couper des canalisations lourdes avec un coupe-tubes léger.

Dans la mesure où ce type d'appareil a été conçu exclusivement pour la coupe des tuyaux à paroi mince, il ne doit jamais servir à ce genre de travail.

MISE EN GARDE Ne jamais tenter de couper des tuyaux avec un type de coupe-tubes ou un galet de coupe inadapté. Cela risquerait non seulement de provoquer de graves blessures, mais aussi d'endommager l'appareil et la pièce en question.

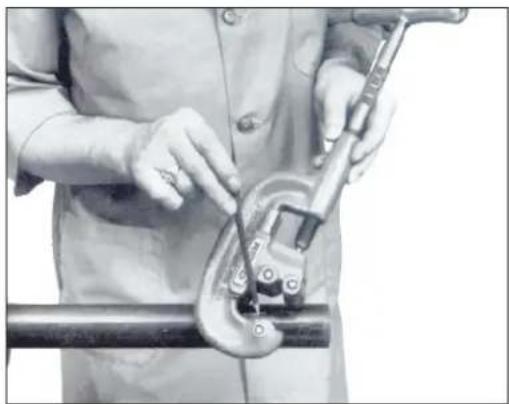

Vérification du galet de coupe

Lors de la sélection d'un coupe-tubes, vérifiez la compatibilité de son galet de coupe avec (1) le coupe-tubes en question, et (2) le matériel à couper. Examinez systématiquement le galet de coupe pour signes d'emoussage ou de déterioration avant de l'utiliser.

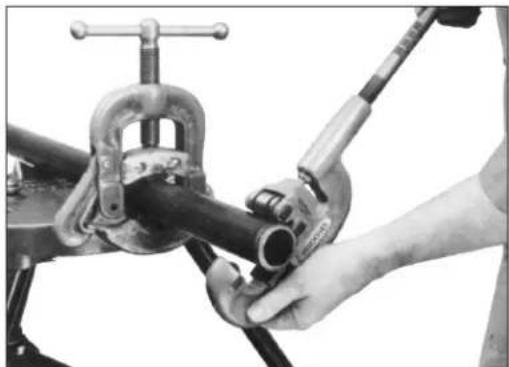

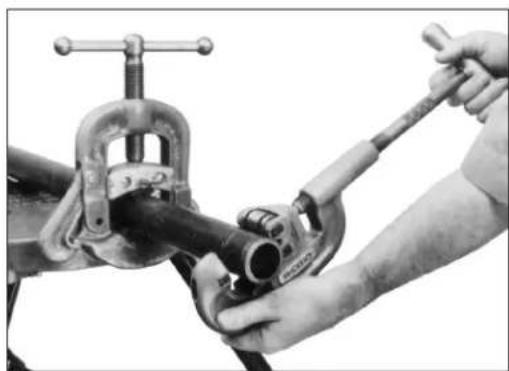

Positionnement du coupe-tubes sur le tuyau

Ouvrez le coupe-tubes en dévisant sa manette suffisamment pour pouvoir l'enfiler sur un tuyau bien arrêté de manière à ce que ses galets d'entraînement le tiennent contre ce dernier. Vissez la manette jusqu'à ce que le galet de coupe entre en contact avec le tuyau. Les galets d'entraînement assureront le centrage et l'équerrage du coupe-tubes lorsque vous serrez la manette du galet de coupe.

Centrage de l'appareil

Lorsque le galet de coupe entre en contact avec le tuyau, entamez-le en vissant la manette 1/4 de tour, puis tournez le coupe-tubes ajusteur du tuyau afin de créer une légère rainure cylindrique sur son pourtour. Assurez-vous que cette rainure rejoint bien son point de départ. Si elle est cylindrique, vous obtiendriez une coupe d'équerre, sinon, l'appareil partira en spirale et ne coupera pas le tuyau. Le cas échéant, il sera probablement nécessaire de replacer le galet de coupe.

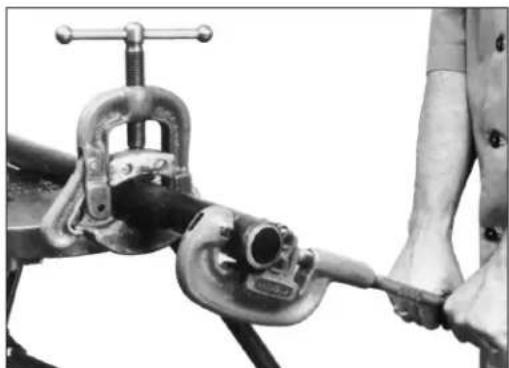

La coupe

Une fois le tracé de coupe établi, serrez la manette d'un quart de tour, tournez le coupe-tubes autour du tuyau, puis serrez la manette progressivement à chaque tour supplémentaire, jusqu'à ce que le tuyau soit sectionné. À noter que la stabilisation des galets d'entraînement et du galet de coupe aide à écraser les bavures externes créées par le galet de coupe.

AVERTISSEMENT Ne pas forcer le galet de coupe contre le tuyau. Ceci risquerait d'endommager le galet de coupe et de réduire sa vie utile.

Avertissement ne pas utiliser de coupe-tubes mal entretenu.

Le bon fonctionnement des coupe-tubes dépend de leur propre. Assurez-vous systématiquement de l'absence de toutes traces de contaminants au niveau des vis d'avancement, des coulisses, des galets de coupe et des galets d'entrainment.

• Nettoyage systématique - En fin de chantier, nettoy u coupe-tubes à l'aide d'un solvant approprié et d'un rouleau métallique.
• Lubrification - Les solvants ont tendance à dessécher l'appareil. Lubrifi e l'appareil avec une huile lubrifiante appropriée. Ne pas utiliser d'huile de coupe, car celle-ci n'assure aucune protection.
• Inspection systématique - Après avoir nettoyé et lubrifié l'appareil, examinez-le pour signes de déterioration au niveau du bâti, de la vis d'entrainment et des galets, notamment au niveau de son alignement et de l'affutage de son galet de coupe. Le cas échéant, remplacez l'élement défectueux immédiatement. Stockage - Suspendez systématiquement les coupe-tubes, de préférence dans un endroit chaud et sec.

Veuillez adresser toutes questions eventuelles visant l'entretien ou l'utilisation des coupe-tubes aux services techniques de la RIDGID Tool Company en composant le [phone], ou en visitant son site : [e-mail]
