424CI - Trancheuse RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-tubes
Marque	Ridgid
Modèle	424CI
Type de coupe	Rotation manuelle avec galet de coupe
Nombre de galets	Simple ou multiple selon version
Capacité de coupe	Adapté aux tuyaux de petit à moyen diamètre (matériaux: cuivre, acier, etc.)
Alimentation	Manuelle
Fonctions principales	Coupe de tubes à paroi mince, centrage et équerrage par galets d'entraînement
Sécurité	Ne pas utiliser avec des galets inadaptés ; vérifier l'état du galet de coupe avant usage
Entretien et nettoyage	Nettoyer avec un solvant approprié et un rouleau métallique après chaque chantier
Lubrification	Utiliser une huile lubrifiante appropriée après nettoyage
Inspection	Vérifier l'état des galets, vis d'avancement et bâti avant chaque utilisation
Pièces détachées	Galet de coupe, galets d'entraînement, vis d'avancement, manette
Réparabilité	Pièces remplaçables individuellement
Service client	Contacter RIDGID Tool Company au [phone] ou [e-mail]
Stockage	Suspendre dans un endroit chaud et sec

FOIRE AUX QUESTIONS - 424CI RIDGID

Quel type de tuyau peut-on couper avec le coupe-tubes Ridgid 424CI ?

Le Ridgid 424CI est conçu pour couper les tuyaux à paroi mince en cuivre, acier ou autres matériaux similaires. Ne pas l'utiliser sur des canalisations lourdes ou des tuyaux de gros diamètre.

Comment choisir le bon galet de coupe ?

Vérifiez la compatibilité du galet avec le coupe-tubes et le matériau à couper. Examinez le galet pour signes d'émoussage ou de détérioration avant chaque utilisation.

Comment positionner le coupe-tubes sur le tuyau ?

Ouvrez le coupe-tubes en dévissant la manette, enfilez-le sur le tuyau de manière à ce que les galets d'entraînement le tiennent contre ce dernier. Vissez la manette jusqu'à contact du galet de coupe.

Comment centrer le coupe-tubes pour une coupe d'équerre ?

Après contact, vissez la manette d'1/4 de tour et tournez le coupe-tubes autour du tuyau pour créer une rainure cylindrique. Si la rainure rejoint son point de départ, la coupe sera d'équerre. Sinon, repositionnez le galet de coupe.

Quelle est la technique de coupe correcte ?

Une fois le tracé établi, serrez la manette d'1/4 de tour, tournez l'outil autour du tuyau, puis serrez progressivement à chaque tour jusqu'à sectionnement. Ne forcez pas le galet contre le tuyau.

Comment entretenir le coupe-tubes après utilisation ?

Nettoyez-le avec un solvant approprié et un rouleau métallique. Lubrifiez avec une huile lubrifiante (pas d'huile de coupe). Inspectez les pièces pour détérioration.

Que faire si le galet de coupe est émoussé ?

Remplacez immédiatement le galet de coupe. Un galet émoussé peut endommager l'outil et la pièce, et provoquer des blessures.

Peut-on utiliser le coupe-tubes sur des tuyaux en acier inoxydable ?

Oui, à condition d'utiliser un galet de coupe adapté aux aciers. Vérifiez la compatibilité auprès du fabricant.

Comment ranger le coupe-tubes ?

Suspendez-le dans un endroit chaud et sec pour éviter la corrosion. Ne pas le laisser dans un environnement humide.

Où trouver des pièces détachées pour le Ridgid 424CI ?

Contactez le service technique Ridgid au [phone] ou par email à [e-mail] pour commander des pièces de rechange.

MODE D'EMPLOI 424CI RIDGID

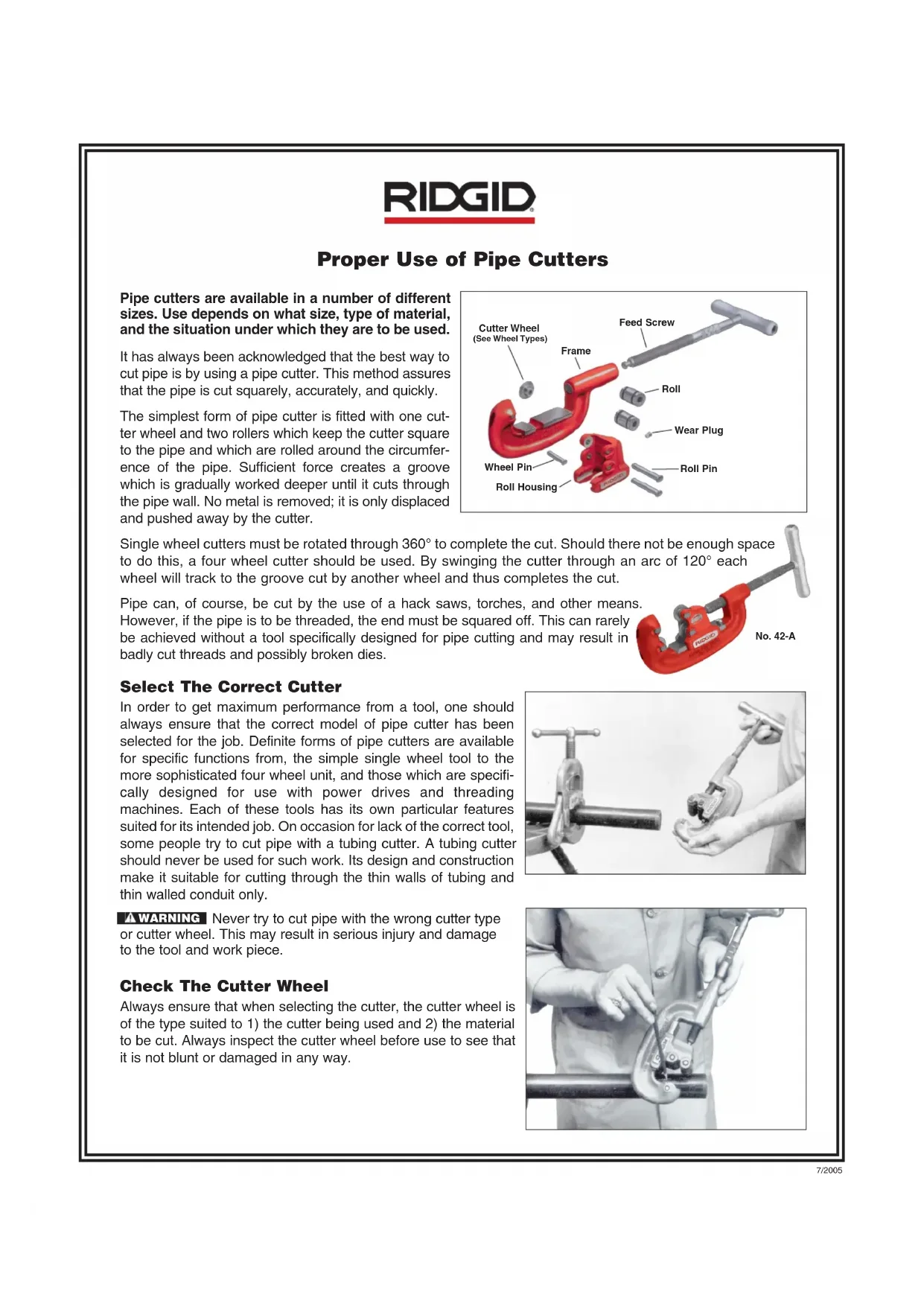

Utilisation des coupe-tubes

Il existe de nombreux types de coupe-tubes. L'utilisation de chaque dépend de la section du tube et du type de matériel à couper, ainsi que des conditions d'utilisation prévues.

Il est universellement reconnu que, grâce à sa précision et sa rapidité, le coupe-tubes reste le meilleur moyen de couper les tubes.

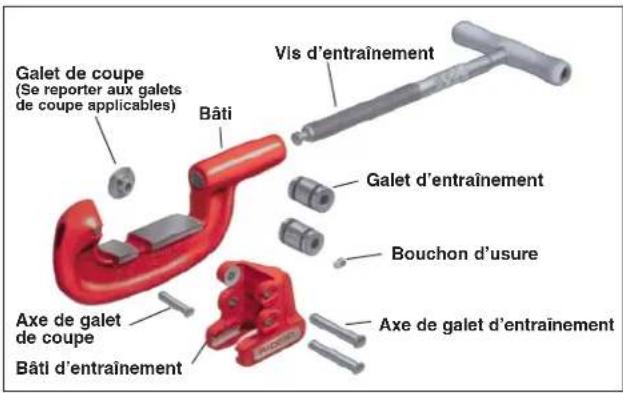

Dans sa forme la plus élémentaire, le coupe-tubes comprend un galet de coupe et deux galets d'entraînement, ces derniers servant à maintenir le galet de coupe d'équerre et correctement aligné lorsqu'il tourne autour du tuyau. La pression exercée sur le système entame le tuyau progressivement, et finit par le trancher. L'appareil ne coupe pas le métal, il se coupe.

Le coupe-tubes à simple galet de coupe doit pouvoir contourner le tuyau sur un seul trait pour pouvoir le couper, d'où la nécessité d'un coupe-tubes à quatre galets de coupe lorsque le tuyau en question n'offre pas de gabarit suffisant. Ce dernier assure la même coupe avec un débattement minimal, car chacun de ses quatre galets de coupe recouvre la tranchée laissée par les galets voisins.

Il est, bien sûr, toujours possible d'utiliser une scie à métaux ou un chalumeau pour couper les tubes, mais lorsqu'il s'agit de filtrer le tube en question, il lui faut une coupe d'embout parfaitement d'équerre. Sans l'utilisation d'un matériel de coupe spécialisée.

spécialisé, une telle précision de coupe serait quasiment impossible, d'où les risques de mauvais filtrage et de bris de matrices.

Choix du coupe-tubes approprié

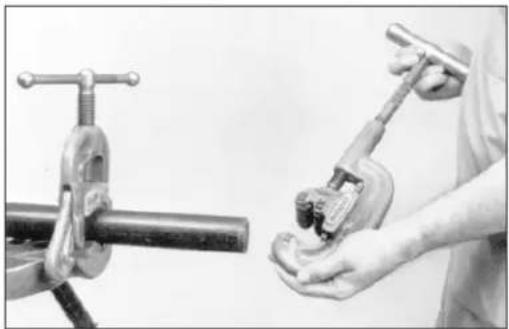

La qualité de coupe dépend surtout de l'adaptation de l'outil de coupe au travail envisagé. Il existe de nombreux types de coupe-tubes, allant du coupe-tubes à simple galet jusqu'au coupe-tubes à quatre galets et les coupe-tubes prévus pour moteur d'entraînement ou machine à filtre. Chacun de ces outils a été spécifiquement prévu pour une application particulière. À défaut de l'outil approprié, certains essayeront de couper des canalisations lourdes avec un coupe-tubes léger.

Dans la mesure où ce type d'appareil a été conçu exclusivement pour la coupe des tuyaux à paroi mince, il ne doit jamais servir à ce genre de travail.

MISE EN GARDE Ne jamais tenter de couper des tuyaux avec un type de coupe-tubes ou galet de coupe inadapté. Cela risquerait non seulement de provoquer de graves blessures, mais aussi d'endommager l'appareil et la pièce en question.

Vérification du galet de coupe

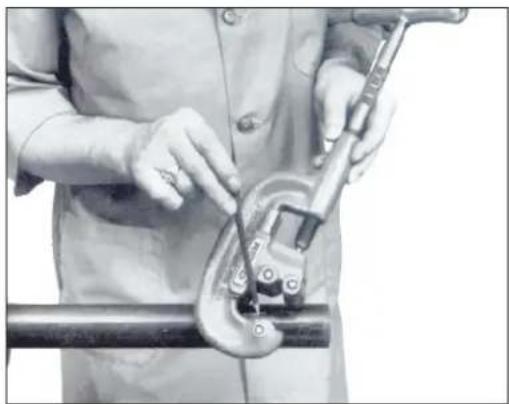

Lors de la sélection d'un coupe-tubes, vérifiez la compatibilité de son galet de coupe avec (1) le coupe-tubes en question, et (2) le matériel à couper. Examinez systématiquement le galet de coupe pour signes d'emoussage ou de déterioration avant de l'utiliser.

Positionnement du coupe-tubes sur le tuyau

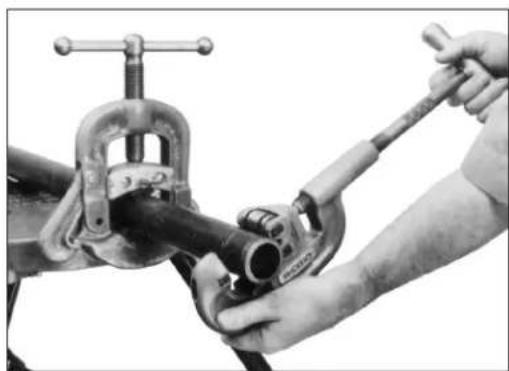

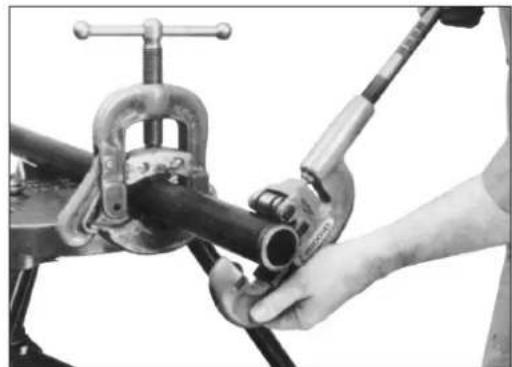

Ouvrez le coupe-tubes en dévisant sa manette suffisamment pour pouvoir l'enfiler sur un tuyau bien arrêté de manière à ce que ses galets d'entraînement le tiennent contre ce dernier. Vissez la manette jusqu'à ce que le galet de coupe entre en contact avec le tuyau. Les galets d'entraînement assureront le centrage et l'équerrage du coupe-tubes lorsque vous serrez la manette du galet de coupe.

Centrage de l'appareil

Lorsque le galet de coupe entre en contact avec le tuyau, entamez-le en vissant la manette 1/4 de tour, puis tournez le coupe-tubes ajusteur du tuyau afin de créer une légère rainure cylindrique sur son pourtour. Assurez-vous que cette rainure rejoint bien son point de départ. Si elle est cylindrique, vous obtiendriez une coupe d'équerre, sinon, l'appareil partira en spirale et ne coupera pas le tuyau. Le cas échéant, il sera probablement nécessaire de replacer le galet de coupe.

La coupe

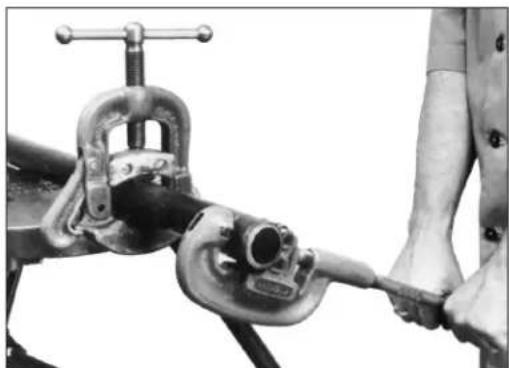

Une fois le tracé de coupe établi, serrez la manette d'un quart de tour, tournez le coupe-tubes autour du tuyau, puis serrez la manette progressivement à chaque tour supplémentaire, jusqu'à ce que le tuyau soit sectionné. À noter que la stabilisation des galets d'entraînement et du galet de coupe aide à écraser les bavures externes créées par le galet de coupe.

AVERTISSEMENT Ne pas forcer le galet de coupe contre le tuyau. Ceci risquerait d'endommager le galet de coupe et de réduire sa vie utile.

Avertissement ne pas utiliser de coupe-tubes mal entretenu.

Le bon fonctionnement des coupe-tubes dépend de leur propre. Assurez-vous systématiquement de l'absence de toutes traces de contaminants au niveau des vis d'avancement, des coulisses, des galets de coupe et des galets d'entrainment.

• Nettoyage systématique - En fin de chantier, nettoy u coupe-tubes à l'aide d'un solvant approprié et d'un rouleau métallique.
• Lubrification - Les solvants ont tendance à dessécher l'appareil. Lubrifi e l'appareil avec une huile lubrifiante appropriée. Ne pas utiliser d'huile de coupe, car celle-ci n'assure aucune protection.
• Inspection systématique - Après avoir nettoyé et lubrifié l'appareil, examinez-le pour signes de déterioration au niveau du bâti, de la vis d'entrainment et des galets, notamment au niveau de son alignement et de l'affutage de son galet de coupe. Le cas échéant, remplacez l'élement défectueux immédiatement. Stockage - Suspendez systématiquement les coupe-tubes, de préférence dans un endroit chaud et sec.

Veuillez adresser toutes questions eventuelles visant l'entretien ou l'utilisation des coupe-tubes aux services techniques de la RIDGID Tool Company en composant le [phone], ou en visitant son site : [e-mail]
