XSAW II - Scie Westfalia - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie
Modèle	Westfalia XSAW II
Puissance	1500 W
Vitesse à vide	0-3000 tr/min
Longueur de course	20 mm
Capacité de coupe bois	80 mm
Capacité de coupe métal	10 mm
Poids	3,5 kg
Dimensions	30 x 25 x 15 cm
Utilisation	Idéale pour les travaux de découpe dans le bois et le métal
Maintenance	Nettoyer régulièrement, vérifier les lames et lubrifier les pièces mobiles
Sécurité	Porter des lunettes de protection et des gants lors de l'utilisation
Garantie	2 ans
Accessoires inclus	Lames de scie, clé de service

FOIRE AUX QUESTIONS - XSAW II Westfalia

Comment assembler la scie Westfalia XSAW II ?

Pour assembler la scie Westfalia XSAW II, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer toutes les pièces et de vérifier le serrage des vis.

Quelle est la profondeur de coupe maximale de la scie ?

La scie Westfalia XSAW II a une profondeur de coupe maximale de 65 mm pour le bois.

Comment changer la lame de la scie ?

Pour changer la lame, éteignez la scie et débranchez-la. Utilisez la clé fournie pour dévisser la vis de fixation de la lame, retirez l'ancienne lame et placez la nouvelle lame avant de resserrer la vis.

Quels types de lames sont compatibles avec la scie ?

La scie Westfalia XSAW II est compatible avec des lames de 185 mm de diamètre. Vous pouvez utiliser des lames pour le bois, le métal ou les matériaux composites selon vos besoins.

La scie ne démarre pas, que faire ?

Vérifiez d'abord si la scie est bien branchée et si l'interrupteur est en position 'ON'. Si le problème persiste, inspectez le câble d'alimentation pour détecter d'éventuels dommages.

Comment nettoyer la scie après utilisation ?

Pour nettoyer la scie, débranchez-la et utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser de l'eau ou des nettoyants abrasifs.

Quelle est la garantie de la scie Westfalia XSAW II ?

La scie Westfalia XSAW II est généralement fournie avec une garantie de 2 ans, couvrant les défauts de fabrication. Veuillez consulter votre manuel pour plus de détails.

Puis-je utiliser la scie pour des matériaux autres que le bois ?

Oui, la scie peut être utilisée sur divers matériaux, y compris le métal et les matériaux composites, à condition d'utiliser la lame appropriée.

Comment régler la vitesse de la scie ?

La scie Westfalia XSAW II dispose d'un variateur de vitesse. Tournez le bouton de réglage de la vitesse pour augmenter ou diminuer la vitesse de la lame selon le matériau à couper.

Où trouver des pièces de rechange pour la scie ?

Les pièces de rechange pour la scie Westfalia XSAW II peuvent être achetées directement auprès du fabricant ou chez des revendeurs agréés. Consultez le site web de Westfalia pour plus d'informations.

MODE D'EMPLOI XSAW II Westfalia

Schwertschutz Guide bar cover Garde d'épée

Sicherheitskeil Safety wedge Cale de sécurité

Sägekette Saw chain Chaîne de scie

Anschlagplatte Base plate Plaque d'arrêt

Spécification de la chaîne de scie

N° d'article Chaîne de scie Épée de longueur totale N° d'article épée ¼’’Division chaîne (6,35 mm) 32 liens d'entraînement 16 dents coupantes

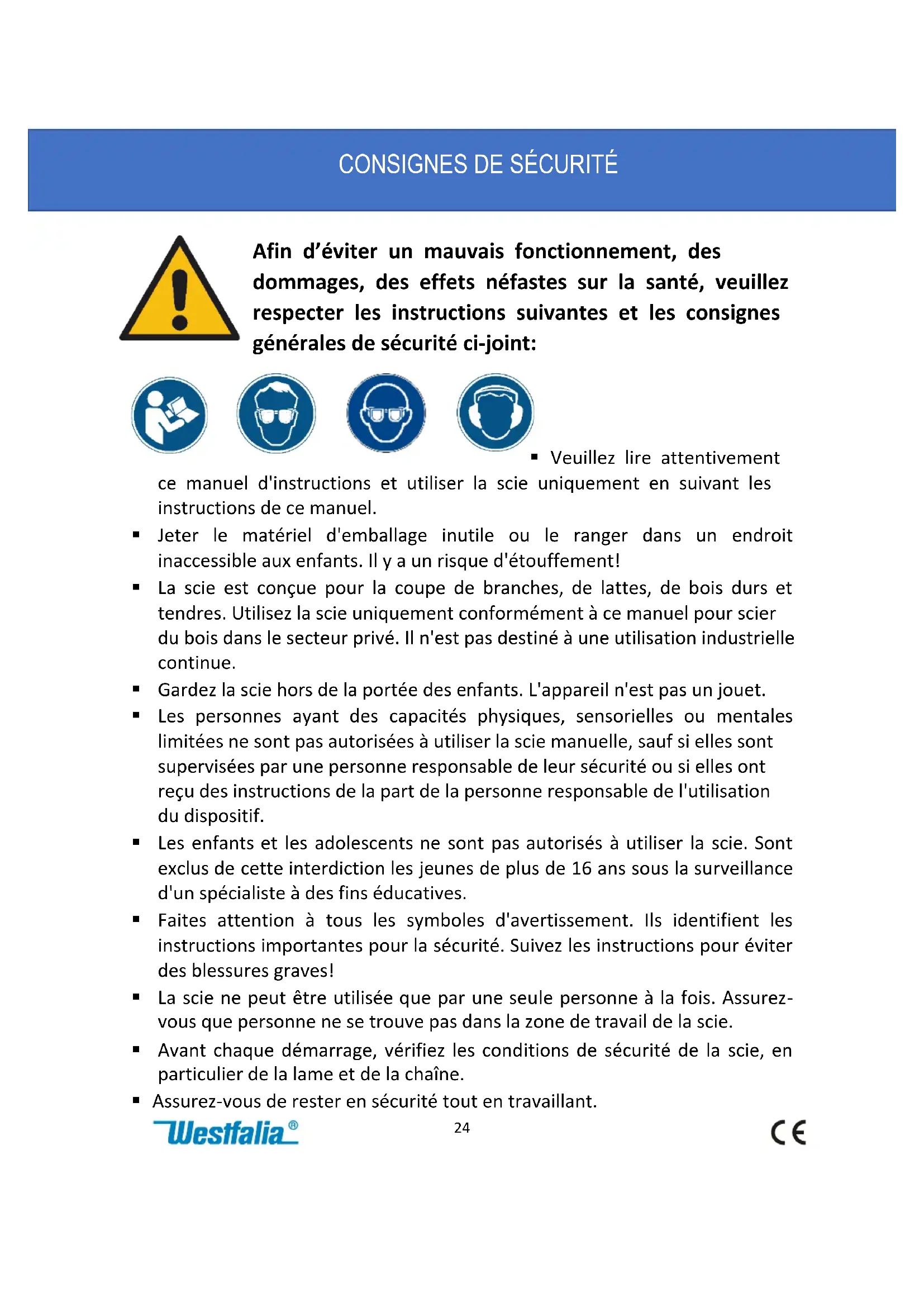

Afin d’éviter un mauvais fonctionnement, des dommages, des effets néfastes sur la santé, veuillez respecter les instructions suivantes et les consignes générales de sécurité ci-joint:

• Veuillez lire attentivement ce manuel d'instructions et utiliser la scie uniquement en suivant les instructions de ce manuel.

• Jeter le matériel d'emballage inutile ou le ranger dans un endroit inaccessible aux enfants. Il y a un risque d'étouffement!

• La scie est conçue pour la coupe de branches, de lattes, de bois durs et tendres. Utilisez la scie uniquement conformément à ce manuel pour scier du bois dans le secteur privé. Il n'est pas destiné à une utilisation industrielle continue.

• Gardez la scie hors de la portée des enfants. L'appareil n'est pas un jouet.

• Les personnes ayant des capacités physiques, sensorielles ou mentales limitées ne sont pas autorisées à utiliser la scie manuelle, sauf si elles sont supervisées par une personne responsable de leur sécurité ou si elles ont reçu des instructions de la part de la personne responsable de l'utilisation du dispositif.

• Les enfants et les adolescents ne sont pas autorisés à utiliser la scie. Sont exclus de cette interdiction les jeunes de plus de 16 ans sous la surveillance d'un spécialiste à des fins éducatives.

• Faites attention à tous les symboles d'avertissement. Ils identifient les instructions importantes pour la sécurité. Suivez les instructions pour éviter des blessures graves!

• La scie ne peut être utilisée que par une seule personne à la fois. Assurez- vous que personne ne se trouve pas dans la zone de travail de la scie.

• Avant chaque démarrage, vérifiez les conditions de sécurité de la scie, en particulier de la lame et de la chaîne.

• Assurez-vous de rester en sécurité tout en travaillant.

• Maintenez l'appareil en sécurité lors de la mise sous tension.

• Le sabre et la chaîne de scie doivent être libres pendant l’allumage et ne doivent pas être en contact avec la pièce.

• Gardez les mains éloignées de la zone de coupe. Ne pas saisir / placer vos mains sous la pièce. Il y a un risque de blessure en entrant en contact avec la chaîne.

• Guidez la scie uniquement sur la pièce à travailler lorsqu'elle est allumée. Sinon, il y a un risque de recul si la chaîne de la scie est coincée dans la pièce.

• Assurez-vous que la plaque d'arrêt est toujours contre la pièce pendant le sciage. Sinon, la chaîne de la scie peut être coincée et entraîner une perte de contrôle de la scie.

• Une fois le processus de travail terminé, éteignez la scie et ne tirez pas la chaîne de la scie hors de la coupe tant qu'elle ne s'est pas arrêtée. Pour éviter un revers.

• Serrer le matériau fermement. Ne soutenez pas la pièce avec votre main ou votre pied. Ne touchez pas d'objets ou le sol lorsque la scie est en marche. Il y a un risque de recul.

• Lors du sciage de bois sciés et de bois fins, utilisez toujours un revêtement protecteur, par exemple un trépied. Le bois à couper ne doit pas être empilé au moment de la coupe.

• Fixez les morceaux de bois ronds avant de les couper.

• Assurez-vous de toujours être placé vers la pente lorsque vous travaillez sur un terrain en pente.

• Soyez prudent lorsque vous coupez du bois déchiqueté. Les éclats de bois peuvent être transportés le long de la chaîne de la scie et augmenter le risque de blessure!

• Objets étrangers tels que clous, vis, pièces métalliques, sable, etc. entraîner une usure accrue de la lame et de la chaîne de scie.

• Une chaîne de coupe émoussée peut provoquer une surchauffe et endommager le moteur.

• Pour vérifier la tension de la chaîne, reserrez, montez la chaîne et éliminez les interférences, retirez toujours la batterie! Retirez également la batterie si vous n'utilisez pas l'appareil.26

Instructions de sécurité supplémentaires pour les batteries et les chargeurs

• AVERTISSEMENT: les piles au lithium ionique, si elles sont utilisées, stockées ou mal chargées, présentent un risque d'incendie, de brûlures et d'explosion. Utilisez le chargeur correctement

• Insérez le chargeur uniquement sur le secteur 230 V.

• Suivez les instructions de la section appropriée de ce manuel pour utiliser correctement le chargeur avant de charger la batterie.

• N'utilisez pas le chargeur pour charger des batteries autres que celles fournies. Gardez le chargeur propre; Les corps étrangers et la saleté peuvent causer de court-circuit et boucher les orifices de ventilation. Si ces instructions ne sont pas respectées, cela peut entraîner une surchauffe ou un incendie.

• Laissez les batteries refroidir pendant 15 minutes après la charge ou après une utilisation intensive. Si ces instructions ne sont pas respectées, cela peut entraîner une surchauffe ou un incendie.

• Chargez les batteries uniquement avec les chargeurs recommandés par le fabricant. Un chargeur de batterie adapté à un type de batterie particulier peut provoquer un incendie s'il est utilisé avec d'autres batteries. Chargez la batterie lithium-ion rechargeable à l'aide du chargeur fourni ou d'un chargeur spécialement conçu pour ce produit.

• Utilisez uniquement les piles fournies dans la machine. L'utilisation d'autres piles peut provoquer des blessures ou un incendie.

• Si le câble de connexion du chargeur est endommagé, il doit être remplacé par le fabricant, un centre de service agréé ou un spécialiste avant utilisation.

• Gardez la batterie hors de portée des enfants.

• Rangez les piles non utilisées dans un endroit sec et à la température ambiante (environ 20° C).

• Gardez la batterie inutilisée à l'écart des trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques qui pourraient remplir les contacts. Un court-circuit entre les contacts de la batterie peut provoquer des brûlures ou un incendie

• Un liquide peut fuir de la batterie s’il n’est pas utilisé correctement. Évitez le contact avec ce liquide. En cas de contact accidentel, rincer à l'eau. Si le liquide entre en contact avec vos yeux, consultez un médecin. Une fuite de liquide de la batterie peut provoquer une irritation de la peau ou des27

• Protégez la batterie et le chargeur de l'humidité. Ne pas utiliser le chargeur à l'extérieur

• Lorsque vous n'utilisez pas le chargeur, débranchez-le de l'alimentation électrique avant de le nettoyer et de le réparer.

• Manipulez la batterie avec soin, ne la laissez pas tomber et ne l'exposez pas à la pression, à d'autres contraintes mécaniques, à la chaleur extrême ou au froid. Ne pas ouvrir, démonter, comprimer, chauffer à plus de 60° C ou brûler. Ne jetez pas dans le feu ou similaires.

• Utilisez uniquement des accessoires et des pièces de rechange d’origine.

• Dans l’intérêt de votre propre sécurité, ne modifiez pas la structure de la scie.

• En cas de dommage à la scie, cesser d'utiliser l'appareil et le faire réparer par un spécialiste ou contacter notre service clientèle. Ne démontez pas l'appareil et n'essayez pas de le réparer vous-même.

• L’appareil est conçu pour une utilisation jusqu’à 2000 m au-dessus du niveau de la mer.

• Rester vigilant et ne pas négliger les principes de sécurité de l’outil sous prétexte que vous avez l’habitude de l’utiliser. Une fraction de seconde d’inattention peut provoquer une blessure grave.

• Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d’huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l’outil dans les situations inattendues.

• Ne jamais effectuer d’opération d’entretien sur des bloc des batteries endommagés Il convient que l’entretien des blocs de batteries ne soit effectué que le fabricant ou les fournisseurs de service autorisés. Equipement de protection individuelle

• Portez toujours des lunettes et des gants de protection lorsque vous travaillez avec la scie. Portez un casque de protection si le risque de blessure à la tête persiste.

• Portez toujours une protection auditive pour éviter les dommages auditifs.

• Nous vous recommandons de porter des vêtements et des chaussures de sécurité résistants aux coupures et bien ajustés.28

Explication des Symboles Lisez les instructions d’utilisation et suivez les instructions. Gardez une distance suffisante par rapport aux lignes électriques. Protéger de l’humidité. Attention au rebond

Portez des équipements de protection tels que des protections auditives, des gants, des lunettes de protection, un casque de protection et des chaussures solides. Les instructions de sécurité la poignée d’extension

• La poignée d’extension n’est pas un jouet. Gardez l’article hors de la portée des enfants.

• Assurez-vous qu'aucune saleté ne puisse pénétrer dans les contacts. N'insérez pas d'objets métalliques tranchants dans les contacts.

• Gardez la poignée d’extension à l'abri de l'humidité et assurez-vous que l'eau ne puisse pénétrer dans les contacts.

• Assurez-vous que la scie lors du démarrage est libre.

• Il est interdit de couper avec la scie sur une échelle ou dans un endroit similaire instable avec la poignée d’extension.

• Ne pas stationner sous la branche où vous travaillez, des branches d'arbres peuvent tomber sans avertissement. Travaillez-vous à un angle de travail max. de 60°.

• Rappelez-vous que la scie peut botter violemment, quand on les coupe avec la pointe supérieure.

• Lorsque vous travaillez avec la scie ne regarder pas seulement vers le haut, faites attention aux branches tombées, Ils peuvent tomber.

• Ne pas utiliser l'appareil à proximité des lignes électriques.29

• Éloignez les personnes non impliquées de la zone de travail. Gardez assez de distance par rapport aux personnes non impliquées.
