RT1400 - Aspirateur RIDGID - Notice d'utilisation et mode d'emploi gratuit

Marque	Ridgid
Modèle	RT1400
Type de produit	Aspirateur eaux et poussières sur chariot
Capacité	53 litres (14 gallons US)
Tension d'alimentation	120 V
Courant nominal	10,5 A
Fréquence	60 Hz
Puissance approximative	1260 W
Isolation	Double isolation (mise à la terre non nécessaire)
Dimensions (L x l x H)	Environ 56 x 46 x 76 cm
Poids à vide	Environ 11 kg
Fonctions principales	Aspiration de déchets secs et liquides, soufflerie
Système de filtration	Filtre Qwik Lock™ en papier (amovible et lavable)
Accessoires inclus	Tuyau verrouillable professionnel (2,4 m), 2 baguettes de rallonge, suceur plat, suceur humide, suceur universel, suceur pour véhicules
Roues	2 roues arrière de 20 cm (8 po) et 2 roulettes avant pivotantes
Garantie	Garantie à vie limitée (conditions sur RIDGID.com/VacWarranty)
Entretien et nettoyage	Filtre à nettoyer régulièrement (sec ou humide) ; vidage du tambour par drain ou dépose du bloc moteur
Sécurité	Double isolation, interrupteur MARCHE/ARRÊT, flotteur d'arrêt en aspiration liquide
Pièces détachées et réparabilité	Pièces disponibles sur store.ridgid.com ; réparations par centre agréé
Informations complémentaires	Utilisation résidentielle uniquement ; manuel fourni

FOIRE AUX QUESTIONS - RT1400 RIDGID

Comment changer le filtre Qwik Lock™ ?

Débranchez l'aspirateur. Placez vos doigts sous les languettes du filtre, appuyez sur le goujon central et soulevez pour libérer le filtre. Faites glisser le filtre hors de la cage. Pour installer, alignez le trou central de la plaque de filtre avec le goujon de la cage, enfoncez jusqu'au déclic. Assurez-vous que le joint en caoutchouc est bien en place.

Puis-je utiliser l'aspirateur sans filtre ?

Non, sauf pour aspirer de grandes quantités de liquide. Pour les déchets secs, le filtre est obligatoire pour protéger le moteur. En aspiration liquide, retirez le filtre mais pas la cage ni le flotteur.

Comment activer la fonction soufflerie ?

Débranchez l'aspirateur. Retirez le tuyau de l'orifice d'admission et branchez-le sur l'orifice de soufflerie à l'arrière du bloc moteur. Alignez le bouton d'éjection du tuyau avec la crête de l'orifice et enfoncez. Portez des lunettes de sécurité et un masque anti-poussière si nécessaire.

Comment vider le tambour après aspiration de liquides ?

Débranchez l'aspirateur. Vous pouvez utiliser le capuchon de vidange situé à l'avant du tambour pour vider le liquide. Sinon, déposez le bloc moteur en tirant sur les verrous, puis soulevez le tambour en utilisant les poignées latérales et videz-le dans un récipient approprié.

Le filtre est mouillé, puis-je l'utiliser pour aspirer des déchets secs ?

Non, un filtre mouillé se bouche rapidement et réduit les performances. Laissez-le sécher complètement avant de l'utiliser pour des déchets secs, ou remplacez-le par un filtre sec.

Quel est le bruit émis par l'aspirateur ?

Le niveau sonore n'est pas spécifié, mais il est conseillé de porter des protecteurs d'oreilles en cas d'utilisation prolongée ou dans un environnement bruyant.

Comment ranger le cordon d'alimentation ?

Enroulez le cordon autour de la poignée de transport / enrouleur située sur le bloc moteur, sous les languettes. Fixez-le avec la pince à cordon sur la fiche.

Que faire si l'aspirateur perd de l'aspiration ?

Vérifiez que le filtre n'est pas colmaté ; nettoyez-le ou remplacez-le. Vérifiez que le tambour n'est pas plein (surtout en liquide : le flotteur coupe l'aspiration). Assurez-vous que le tuyau et les accessoires ne sont pas obstrués.

Puis-je aspirer des cendres chaudes ou des matériaux inflammables ?

Non, c'est dangereux. N'aspirez jamais de cendres chaudes, de charbon, de liquides inflammables ou de poussières explosives. Risque d'incendie, d'explosion ou de dommages.

Où trouver des pièces de rechange ?

Les pièces RIDGID sont disponibles sur le site store.ridgid.com/provacs. Utilisez toujours des pièces d'origine pour garantir la sécurité et la fiabilité.

MODE D'EMPLOI RT1400 RIDGID

53 Litres / 14 Gallons DES É-U

RT14000

Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le mode d'emploi avant d'utiliser ce produit.

Conserver ce MANUEL pour référence FUTURE

Imprimé au Mexique

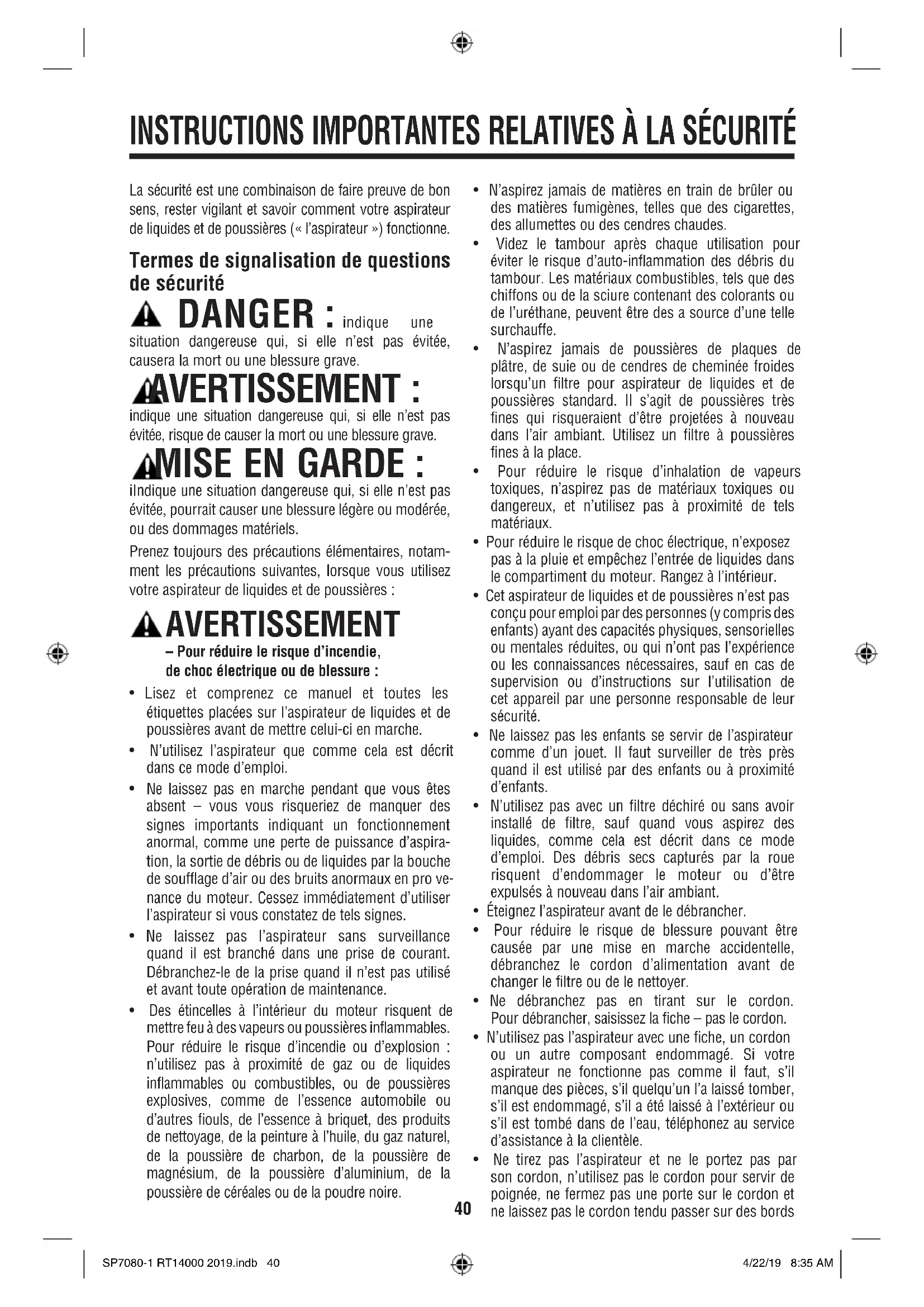

La sécurité est une combinaison de faire preuve de bon sens, rester vigilant et savoir comment votre aspirateur de liquides et de poussières (« l'aspirateur ») fonctionne.

Termes de signalisation de questions de sécurité

DANGER : indique une

situation dangereuse qui, si elle n'est pas évitée, causera la mort ou une blessure grave.

Avertissement :

Indique une situation dangereuse qui, si elle n'est pas évitée, risque de causer la mort ou une blessure grave.

AMISE En GARDE:

Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait causer une blessure légère ou modérée, ou des dommages matériels.

Prenez toujours des précautions élémentaires, notamment les précautions suivantes, lorsque vous utilisez votre aspirateur de liquides et de poussières :

- Pour réduire le risque d'incendie, de choc électrique ou de blessure :

• Lisez et comprenez ce manuel et toutes les étiquettes placées sur l'aspirateur de liquides et de poussières avant de mettre celui-ci en marche.
• N'utilisez l'aspirateur que comme cela est décrit dans ce mode d'emploi.
• Ne laissez pas en marche pendant que vous êtes absent – vous vous risqueriez de manquer des signes importants indiquant un fonctionnement anormal, comme une perte de puissance d'aspiration, la sortie de débris ou de liquides par la bouche de soufflage d'air ou des bruits anormaux en provenance du moteur. Cessez immédiatement d'utiliser l'aspirateur si vous constatez de tels signes.
• Ne laissez pas l'aspirateur sans surveillance quand il est branché dans une prise de courant. Débranchez-le de la prise quand il n'est pas utilisé et avant toute opération de maintenance.
• Des étincelles à l'intérieur du moteur risquent de mettre feu à des vapeurs ou poussières inflammables. Pour réduire le risque d'incendie ou d'explosion : n'utilisez pas à proximité de gaz ou de liquides inflammables ou combustibles, ou de poussières explosives, comme de l'essence automobile ou d'autres fiouls, de l'essence à briquet, des produits de nettoyage, de la peinture à l'huile, du gaz naturel, de la poussière de charbon, de la poussière de magnésium, de la poussière d'aluminium, de la poussière de céréales ou de la poudre noire.
• N'aspirez jamais de matières en train de brûler ou des matières fumigènes, telles que des cigarettes, des allumettes ou des cendres chaudes.
• Videz le tambour après chaque utilisation pour éviter le risque d'auto-inflammation des débris du tambour. Les matériaux combustibles, tels que des chiffons ou de la sciure contenant des colorants ou de l'uréthane, peuvent être des sources d'une telle surchauffe.
• N'aspirez jamais de poussières de plaques de plâtre, de suie ou de cendres de cheminée froides lorsqu'un filtre pour aspirateur de liquides et de poussières standard. Il s'agit de poussières très fines qui risqueraient d'être projetées à nouveau dans l'air ambiant. Utilisez un filtre à poussières fines à la place.
• Pour réduire le risque d'inhalation de vapeurs toxiques, n'aspirez pas de matériaux toxiques ou dangereux, et n'utilisez pas à proximité de tels matériaux.
• Pour réduire le risque de choc électrique, n'exposez pas à la pluie et empêchez l'entrée de liquides dans le compartiment du moteur. Rangez à l'intérieur.
• Cet aspirateur de liquides et de poussières n'est pas conçu pour l'emploi par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou qui n'ont pas l'expérience ou les connaissances nécessaires, sauf en cas de supervision ou d'instructions sur l'utilisation de cet appareil par une personne responsable de leur sécurité.
• Ne laissez pas les enfants se servir de l'aspirateur comme d'un jouet. Il faut surveiller de très près quand il est utilisé par des enfants ou à proximité d'enfants.
• N'utilisez pas avec un filtre déchiré ou sans avoir installé de filtre, sauf quand vous aspirez des liquides, comme cela est décrit dans ce mode d'emploi. Des débris secs capturés par la roue risquent d'endommager le moteur ou d’être expulsés à nouveau dans l'air ambiant.
• Éteignez l'aspirateur avant de le débrancher.
• Pour réduire le risque de blessure pouvant être causée par une mise en marche accidentelle, débranchez le cordon d'alimentation avant de changer le filtre ou de le nettoyer.
• Ne débranchez pas en tirant sur le cordon. Pour débrancher, saisissez la fiche – pas le cordon.
• N'utilisez pas l'aspirateur avec une fiche, un cordon ou un autre composant endommagé. Si votre aspirateur ne fonctionne pas comme il faut, s'il manque des pièces, s'il quelqu'un l'a laissé tomber, s'il est endommagé, s'il a été laissé à l'extérieur ou s'il est tombé dans de l'eau, téléphonez au service d'assistance à la clientèle.
• Ne tirez pas l'aspirateur et ne le portez pas par son cordon, n'utilisez pas le cordon pour servir de poignée, ne fermez pas une porte sur le cordon et ne laissez pas le cordon tendu passer sur des bords.

Instructions importantes relatives à la sécurité

ou des coins tranchants. Ne traînez pas l'aspirateur sur son cordon. Maintenez le cordon à distance des surfaces chauffées.

• Ne touchez pas la fiche, l'interrupteur ou l'aspirateur avec des mains mouillées.
• Utilisez seulement des cordons de rallonge qui sont conçus pour emploi à l'extérieur. Les cordons de rallonge en mauvais état ou trop petits en termes de calibre des fils peuvent poser des risques d'incendie et de choc électrique. Pour réduire le risque de tels dangers, inspectez les cordons pour vous assurer qu'ils sont en bon état et que le liquide n'entre pas en contact avec le raccordement. N'utilisez pas de cordons de rallonge dont les conducteurs ont un calibre inférieur à 1,3 mm² (16 AWG).
• Cet aspirateur de liquides et de poussières a une double isolation, ce qui élimine le besoin d'un système de mise à la terre séparé. Utilisez seulement des pièces de rechange identiques. Lisez les instructions concernant l'entretien des aspirateurs de liquides et de poussières à double isolation avant toute opération d'entretien.
• Ne mettez aucun objet dans les orifices de ventilation. N'aspirez pas quand de quelconques orifices de ventilation sont obstrués ; assurez-vous que ces orifices ne sont pas bloqués par de la poussière, de la peluche, des cheveux ou de quelconques objets pouvant réduire la circulation de l'air.
• Gardez les cheveux, les vêtements flottants, les doigts et toutes les parties du corps à distance des orifices et des pièces mobiles.
• Pour réduire le risque de chute, faites très attention lorsque vous utilisez l'aspirateur dans des escaliers.
• Pour réduire le risque de vous faire mal au dos ou de tomber, ne soulevez pas un aspirateur qui est lourd en raison de la présence de liquides ou de débris aspirés. Videz partiellement l'aspirateur en écopant ou en purgeant.
• Pour réduire le risque de blessure ou le risque d'endommagement de l'aspirateur, n'utilisez que des accessoires recommandés par RIDGID.
• En cas d'utilisation de l'aspirateur comme soufflante :

- Ne dirigez la décharge d'air que vers la zone de travail.

- Ne dirigez pas l'air vers des personnes présentes à proximité.

- Gardez les enfants à distance lors du fonctionnement de la soufflante.

- N'utilisez la soufflante que pour souffler des saletés et des débris.

- N'utilisez pas en guise de pulvérisateur.

• Pour réduire le risque de blessure pour les yeux, portez des lunettes de sécurité. L'utilisation de toute soufflante ou de tout aspirateur utilitaire peut toujours causer la projection de corps étrangers dans les yeux, ce qui risque d'entraîner des blessures graves aux yeux.
• Pour réduire le risque d'être frappé ou entraîné par un aspirateur en train de rouler, bloquez les roulettes lorsque vous utilisez l'aspirateur sur une surface inégale ou inclinée.

AMISE En GARDE:

• Pour réduire le risque de perte auditive, portez des protecteurs d'oreilles lorsque vous vous servez de l'aspirateur pendant plusieurs heures ou quand vous l'utilisez dans un endroit bruyant.
• Portez un masque antipoussières en cas d'utilisation dans un environnement poussiéreux.
• Les décharges statiques sont fréquentes dans les endroits secs ou lorsque l'humidité relative de l'air ambiant est faible. L'aspiration de débris fins avec votre aspirateur peut déposer une charge statique sur le tuyau ou sur l'aspirateur. La meilleure chose à faire pour réduire la fréquence des décharges statiques chez vous ou lorsque vous utilisez cet aspirateur consiste à ajouter de l'humidité dans l'air avec un humidificateur.

Observez les avertissements suivants qui figurent sur le carter du moteur de votre aspirateur :

Doublement isolé. Mise à

LA TERRE NON NÉCESSAIRE.

POUR L'ENTRETIEN, N'UTILISEZ QUE

DES PIÈCES DE RECHANGE IDENTIQUES.

• Pour votre propre sécurité, lisez et comprenez le manuel de l'opérateur.
• Ne laissez jamais l'aspirateur en marche sans surveillance.
• Ne ramassez pas de cendres chaudes, de charbon, de matériaux inflammables, combustibles ou auto-inflammables, de matériaux toxiques ou d'autres matériaux dangereux.
• N'utilisez pas à proximité de vapeurs ou de liquides explosifs.

pour réduire le risque de choc électrique - n'exposez pas à la pluie - rangez à l'intérieur.

Conserver ce MANUEL

Cet aspirateur de liquides et de poussières sur chariot est conçu pour emploi résidentiel seulement. Il peut être utilisé pour aspirer des matières humides ou sèches, et il peut également faire fonction de souffleuse.

Lisez ce mode d'emploi pour vous familiariser avec les fonctions du produit et pour comprendre les particularités d'utilisation de votre nouvel aspirateur.

Apprendre à connaître votre aspirateur de liquides et de poussières

Cordon d'alimentation Plowing soufflerie Accessory les accessoires Pinces de fixation pour le rangement du tuyau flexible (2) Supports de poignées (2) Verrous du tambour (2) Pieds à rolette/aire de rangement (2) Cart Wheels (2) Trem à poussière Poignée de poussée du chariot Poignée de transport/enrouleur de cordon d'alimentation Ensemble de bloc-moteur Interrupteur de MARCHE/ARRÊT Orifice d'admission Pieds à rolette/aire de rangement (2) Roulette (2) Daim

Il faut bien se familiariser avec les accessoires qui ont été inclus avec cet aspirateur. Chaque accessoire peut être utilisé de façons multiples pour l'aspiration ou le soufflage de débris. Voici une liste des accessoires et des divers moyens de les utiliser :

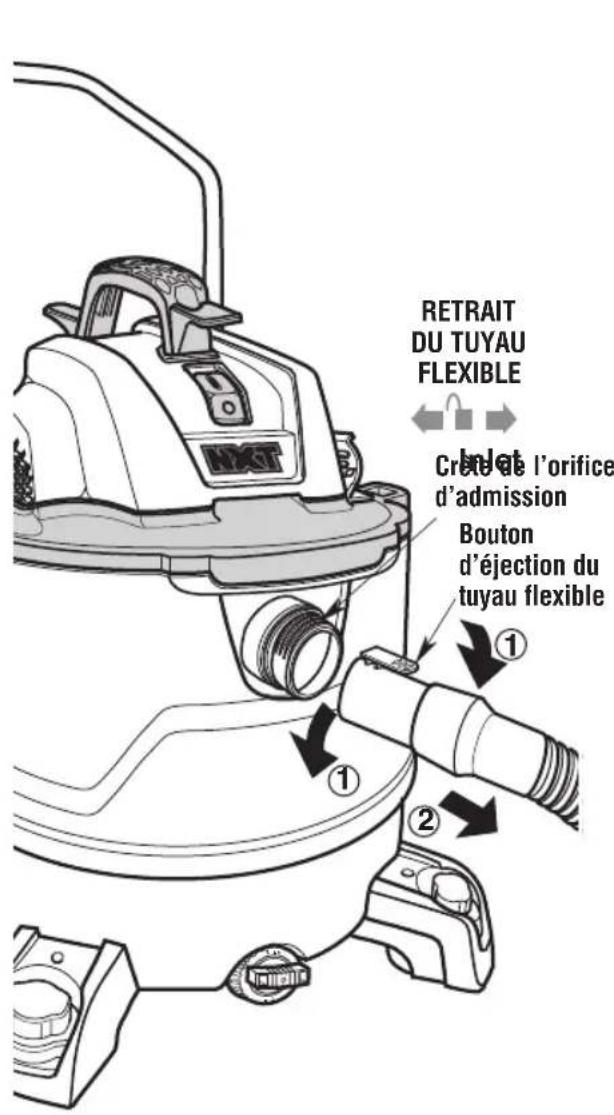

Tuyau flexible verrouillable professionnel – Permet de transférer la capacité d'aspirer ou de souffler sur le site de travail. Fournit le moyen de connecter des baguettes de rallonge et des suceurs. Tuyau flexible verrouillable de 48 mm/1-7/8 po x 2,4 m / 8 pi – compatible avec les accessoires de 2-1/2 po.

Baguettes de rallonge – Ces baguettes peuvent être connectées ensemble et fournir une longueur supplémentaire.

Suceur plat – Sert à ramasser les débris dans les endroits difficiles à atteindre.

Suceur humide – Utilisé pour aspirer des liquides répandus sur une surface lisse et sécher cette surface en une seule action.

Suceur à usages multiples – Suceur d'utilité générale servant à la plupart des applications de nettoyage avec un aspirateur.

Suceur pour véhicules – Suceur pour le ramassage de débris secs à l'intérieur d'un véhicule et pour le nettoyage de la plupart des garnitures.

Outils nécessaires

Tournevis cruciforme

Marteau

Maillet Douille de

Recommandé : (16 mm)

Ce produit nécessite un assemblage.

Vérifiez toutes les pièces du carton par rapport à la liste des pièces détachées.

Si des pièces sont endommagées ou manquantes, téléphonez au 1-800-4-RIDGID (depuis les É.-U. ou le Canada), ou envoyez un courriel à [e-mail].

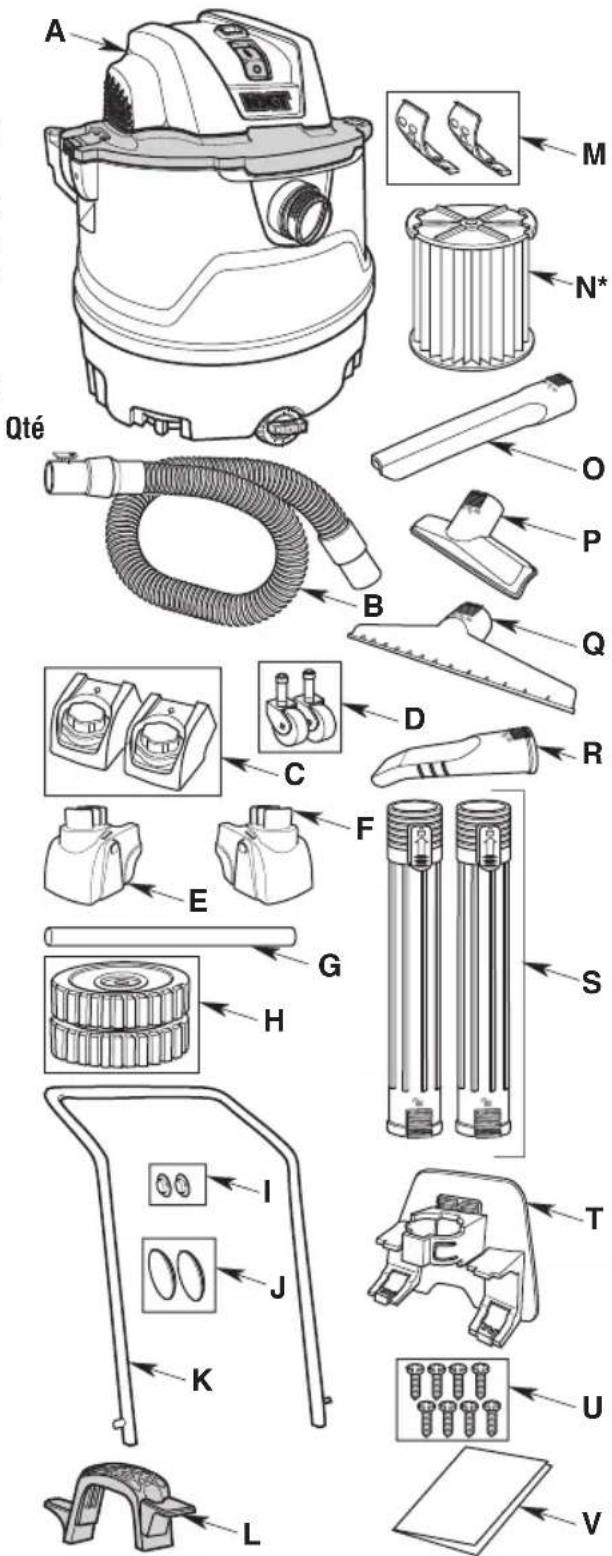

Légende description

A Aspirateur de liquides et de poussières......1

B Tuyau flexible verrouillable professionnel.....1

C Pieds à roulette avant avec aire de rangement..2

D Roulettes....2

E Pied d'essieu arrière avec aire de rangement (droit)....1

F Pied d'essieu arrière avec aire de rangement (gauche)....1

G Essieu....1

H Roues de 8 po (20 cm)....2

Écrous borgnes de 1/2 po (13 mm)....2

J. Chapeaux de roue 2

K Poignée de poussée du chariot....1

L Poignée de transport / enrouleur de cordon d'alimentation......1

M Pinces de fixation du tuyau....2

N° Filtre Qwik Lock™ 1

0 Suceur plat....1

P Suceur à usages multiples....1

Q Suceur humide....1

R Suceur pour véhicules....1

S Baguettes de rallonge 2

T Chariot pour les accessoires....1

U Vis à tête cylindrique, n° 10 x 3/4 po (19 mm)....8

Mode d'emploi....1

Le filtre est livré prémonté.

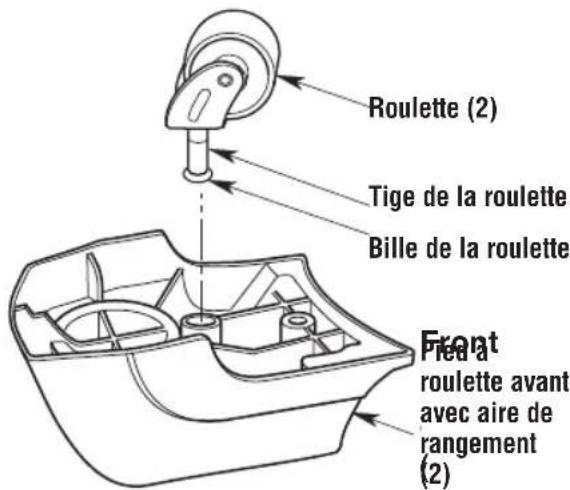

Assemblage de roulette avant/pied à roulette

REMARQUE : retirez l'ensemble de bloc-moteur du tambour à poussière avant d'assembler les pieds à roulettes et les roulettes (voir la section Fixation/retrait de l'ensemble de bloc-moteur sur le tambour à poussière, si nécessaire).

1. Retourner le tambour à poussière sens dessus dessous sur le sol.
2. Placez le pied à roulette sur le plancher, comme illustré. Introduisez la tige d'une roulette dans la douille du pied à roulette.
3. Poussez la roulette jusqu'à ce que l'extrémité à bille de la roulette s'enclenche complètement dans la douille et que la roulette pivote librement. Faites de même pour l'autre roulette et l'autre pied à roulette.

Roulette (2) Tige de la roulette Bille de la roulette Front roulette avant avec aire de rangement (2)

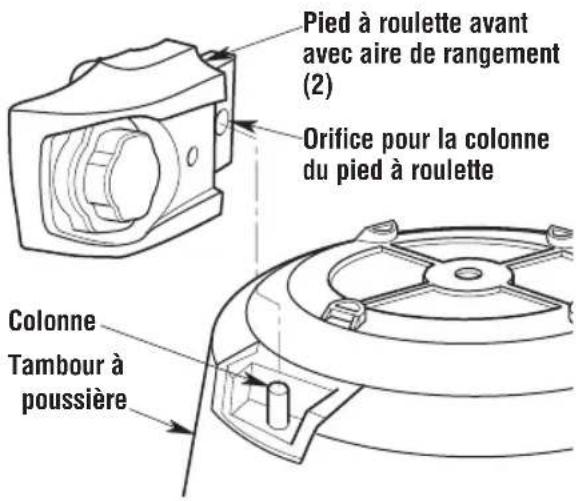

1. Placez le pied à roulette avec roulette sur la colonne au bas du tambour à poussière et appuyez fermement en place, comme illustré.
2. Répétez pour l'autre ensemble de pied à roulette/roulette.

Pied à roulette avant avec aire de rangement (2) Orifice pour la colonne du pied à roulette Colonne Tambour à poussière

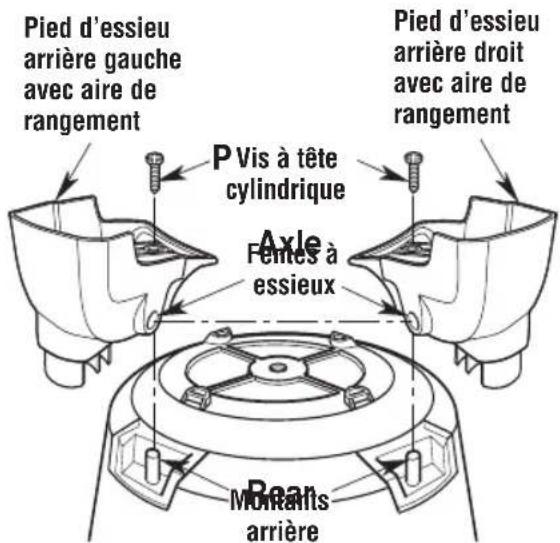

Assemblage de pieds, essieu et roues arrières

1. Tout en faisant face à l'arrière du tambour à poussière, placez le pied de l'essieu arrière droit avec l'aire de stockage sur le montant de gauche et appuyez pour assujettir fermement en place.
2. Faites de même pour le pied d'essieu arrière gauche avec aire de rangement sur le montant droit. Les fentes de l'essieu sur les pieds d'essieu arrière avec aire de rangement doivent être alignées.
3. Utilisez une vis à tête cylindrique bombée N° 10 x 3/4 po (19 mm) (fournie) pour assujettir chaque pied d'essieu arrière avec aire de rangement au tambour.

Pied d'essieu arrière gauche avec aire de rangement P Vis à tête cylindrique Axle Femtes à essieux Pied d'essieu arrière droit avec aire de rangement Bean montains arrière

Assemblage

1. Localisez l'essieu et un écrou borgne. Placez l'écrou borgne à une extrémité de l'essieu et tapotez doucement avec un marteau jusqu'à ce qu'il soit fermement en place.

*Suggestion : utilisez une douille de 5/8 po pour sécuriser fermement l'écrou borgne tout en tapant sur l'essieu avec le marteau.

Can Nut Eau d'ouigne 5/8" (16mm) Doutille de 5/8 pu (en option) Axleu

1. Faites glisser une roue sur l'essieu en vous assurant que le côté lisse de la roue fait face à l'écrou borgne.
2. Faites glisser l'extrémité ouverte de l'essieu à travers la fente de l'essieu dans l'un des pieds d'essieu arrière avec aire de rangement et continuez jusqu'à ce que l'extrémité ouverte de l'essieu se prolonge à travers la fente de l'autre pied d'essieu arrière avec aire de rangement.

Cap Hughe Fente Wheel Pieds d essier avec aire de rangement Axle Axe Fact LE TAMBOUR N'EST PAS ILLUSTRÉ À DES FINS DE CLARTÉ

1. Repositionnez le tambour à poussière de telle sorte que la roue déjà assemblée soit face au sol.
2. Installez la deuxième roue sur l'essieu en vous assurant que le côté lisse de la roue soit orienté vers le haut.
3. En utilisant un marteau, tapotez doucement sur le dernier écrou borgne pour le faire entrer dans l'extrémité ouverte de l'essieu.

5 Douille de 5/8 po (en option) Écuape Wheel Pied d'essieu avec aire de rangement Axle Essieu LE TAMBOUR N'EST PAS ILLUSTRÉ À DES FINS DE CLARTÉ

1. Faites tourner le tambour à poussière avec l'ensemble des pieds d'essieu arrière avec aire de rangement et les roues en position verticale.
2. En utilisant un maillet ou un marteau, tapotez doucement sur les enjoliveurs des roues pour les faire entrer dans les logements des roues.
3. Continuez jusqu'à la section d'assemblage de l'aspirateur de liquides et de poussières.

Enjoliveur de roue Wheel Lugement de la roue

Installation du chariot pour les accessoires

1. Positionnez le chariot pour les accessoires à l'arrière du tambour à poussière et alignez les languettes de verrouillage.
2. Faites glisser les languettes du chariot pour les accessoires à l'intérieur du tambour à poussière et enfoncez les languettes de verrouillage jusqu'à ce que vous entendiez un déclic. Tirez alors sur le chariot pour les accessoires pour confirmer qu'il est bien sécurisé.

ASSEMBLED Tambour à poussière Locking Languettes de verrouillage (2) Accessory Chambre pour les accessoires

Fixation/retrait de l'ensemble de bloc-moteur sur le tambour à poussière

1. Placez l'ensemble de bloc-moteur au-dessus du tambour à poussière de telle façon que la lèvre étendue du couvercle soit alignée sur l'orifice d'admission. Assurez-vous que l'ensemble de bloc-moteur est bien en place sur le tambour à poussière.

Powerhead de bloc-moteur Extension allongée Orifice d'admission de l'aspirateur Tubeur à poussière

1. Appuyez sur les deux verrous situés de chaque côté du tambour à poussière jusqu'à ce qu'ils s'enclenchent, fixant l'ensemble de bloc-moteur sur le tambour à poussière.
2. Pour déposer l'ensemble de bloc-moteur, tirez sur les deux verrous et soulevez l'ensemble de bloc-moteur du tambour à poussière. Ne forcez pas les verrous à tourner plus que légèrement en dehors de la bride du tambour.

Ensemble de bloc-moteur Verrous du tambour (1 de chaque côté) Tambour à poussière

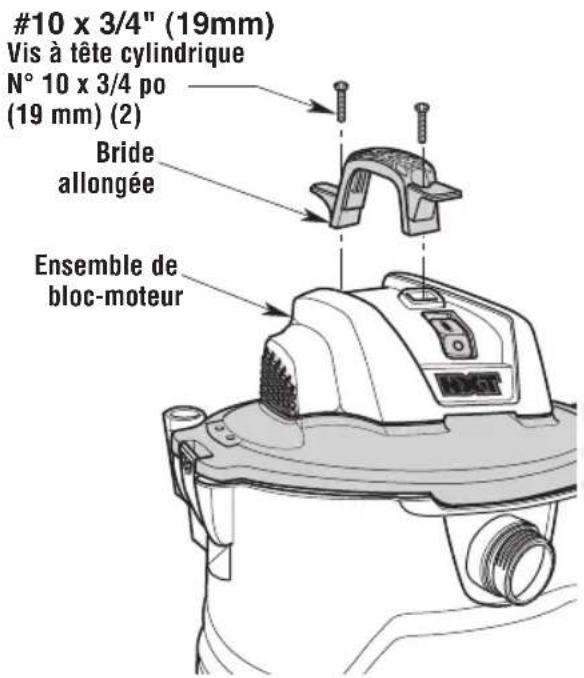

Assemblage de la poignée de transport / enrouleur de cordon d'alimentation

1. Repérez la poignée de transport / enrouleur de cordon d'alimentation et les deux (2) vis à tête cylindrique N° 10 x 3/4 po (19 mm) dans le sac de pièces détachées.
2. Positionnez la poignée de transport / enrouleur de cordon d'alimentation sur le dessus de l'ensemble de bloc-moteur, avec la bride allongée de la poignée de transport / enrouleur de cordon d'alimentation à l'arrière du bloc-moteur, comme illustré.
3. Introduisez une vis à tête cylindrique N° 10 x 3/4 po (19 mm) dans le trou à chaque extrémité de la poignée de transport / enrouleur de cordon d'alimentation et dans l'ensemble de bloc-moteur. Serrez fermement.

#10 x 3/4" (19mm) Vis à tête cylindrique N° 10 x 3/4 po (19 mm) (2) Bride allongée Ensemble de bloc-moteur

Assemblage de pinces de fixation pour le stockage du tuyau flexible

1. Localisez les deux (2) pinces de fixation du tuyau flexible et les quatre (4) vis à tête cylindrique bombée N° 10 x 3/4 po (19 mm) dans le sac de pièces détachées.
2. Placez une pince de fixation dans l'encastrement près de l'un des verrous. La partie courbée de la pince doit être orientée vers l'extérieur.
3. Insérez une vis à tête cylindrique bombée N° 10 x 3/4 po (19 mm) dans chaque trou de montage et serrez à fond.
4. Suivez la même procédure de l'autre côté.

Vis 0 têt8/4yfin(d19mm) N° 10 x 3/4 po (19 mm) (2)

Pinces de fixation du tuyau flexible (1 de chaque côté) Ensemble de bloc-moteur

Installation/retrait de la poignée de poussée du chariot

1. Installation de la poignée : faites glisser la poignée de poussée du chariot dans les deux supports de poignées situés à l'arrière du tambour à poussière.
2. Appuyez uniformément sur la poignée de poussée du chariot jusqu'à ce que les deux côtés soient complètement insérés dans les supports de poignée. Les boutons d'éjection doivent entrer dans les trous de verrouillage en faisant un déclic.

POUR INSTALLER : Poignée de poussée du chariot Tambour à poussière Release d'éjection (2) Supports de poignées (2)

1. Retrait de la poignée : saisissez les deux côtés de la poignée juste au-dessus des supports de poignée. Appuyez fermement sur les deux boutons d'éjection en utilisant les index des deux mains tout en tirant sur la poignée de poussée du chariot. Il peut être utile de placer un pied sur l'un des pieds arrière pour sécuriser l'aspirateur.

POUR RETIRER : Poigné de noissée du chariot Release d'éjection (2) Planette de poignées (2)

Insertion/retrait du tuyau flexible à verrouillage professionnel

1. Pour insérer le tuyau flexible : localisez l'extrémité du tuyau flexible à verrouillage professionnel et alignez-le sur l'orifice d'admission du tambour. Positionnez le bouton d'éjection du tuyau flexible avec les arêtes sur l'orifice d'admission de l'aspirateur. Enfoncez l'extrémité du tuyau flexible tout droit dans l'orifice d'admission de l'aspirateur jusqu'à ce que le bouton d'éjection du tuyau flexible soit totalement engagé sous la crête de l'orifice d'admission.

INSERTION DU TUYAU FLEXIBLE Touyau Crête de l'orifice d'admission Homé Résation du tuyau flexible Tuyau à verrouillage professionnel

Assemblage

1. Pour retirer le tuyau flexible : faites tourner l'extrémité du tuyau flexible à verrouillage professionnel dans un sens ou dans l'autre afin de détacher le verrou du tuyau flexible de la crête de l'orifice d'admission. Appuyez sur le bouton d'éjection du tuyau flexible et tirez tout droit sur l'extrémité du tuyau flexible pour le faire sortir de l'orifice d'admission de l'aspirateur.

Accessoires verrouillables

1. Pour connecter l'accessoire : votre aspirateur de liquides et de poussières RIDGID inclut des accessoires verrouillables pour empêcher les accessoires de tomber pendant leur utilisation. Pour connecter les accessoires, alignez les arêtes de la buse de l'accessoire sur le bouton d'éjection de votre tube de rallonge. Appuyez pour sécuriser la buse sur le tube de rallonge.

RETRAIT DU TUYAU FLEXIBLE Cré de l'orifice d'admission Bouton d'éjection du tuyau flexible ① ② ①

POUR CONNECTER : Extensión Mand du tube de rallonge Accessory Nozzle de l'accessoire

1. Pour déconnecter l'accessoire : faites tourner la buse et le tube de rallonge pour désengager les arêtes de la buse, puis tirez. Vous pouvez également appuyer sur le bouton d'éjection et tirer pour désengager.

POUR DÉCONNECTER : Extension and du tube de rallonge Accessory Nozzle de l'accessoire

Avertissement

■ pour réduire le risque d'incendie, d'explosion ou

d'endommagement de l'aspirateur :

• Ne laissez pas en marche pendant que vous êtes absent – vous vous risqueriez de manquer des signes importants indiquant un fonctionnement anormal, comme une perte de puissance d'aspiration, la sortie de débris ou de liquides par la bouche de soufflage d'air ou des bruits anormaux en provenance du moteur. Cessez immédiatement d'utiliser l'aspirateur si vous constatez de tels signes.
• Ne laissez pas l'aspirateur branché lorsque vous ne l'utilisez pas.
• Ne continuez pas à utiliser l'aspirateur lorsque le flotteur a coupé l'aspiration.
• Les étincelles à l'intérieur du moteur risqueraient de mettre feu à des matières inflammables en suspension dans l'air. Ne pas utiliser l'aspirateur à proximité de liquides inflammables ou à des endroits où il y a des gaz ou des vapeurs inflammables, ou de la poussière explosive dans l'air. Les liquides, gaz et vapeurs inflammables comprennent : essence à briquet, produits de nettoyage du type solvant, peinture à base d'huile, essence, alcool et aérosols. Types de poussières explosives : charbon, magnésium, aluminium, céréales et poudre noire.
• N'aspirez pas de poussières explosives, de liquides inflammables ou de cendres chaudes.
• Ne laissez pas de sciure ou de chiffons avec des résidus de teinture ou de polyuréthane à l'intérieur de l'aspirateur. Videz le tambour après avoir ramassé ces matériaux potentiellement autochauffants.

Avertissement

■ pour réduire le risque de choc électrique ou de blessure :

• N'exposez pas à la pluie, et ne laissez pas de liquides pénétrer dans le compartiment du moteur. Rangez à l'intérieur.
• Ne touchez pas la fiche de branchement, l'interrupteur ou l'aspirateur si vous avez les mains mouillées.
• Débrancher l'aspirateur avant d'effectuer une quelconque opération de maintenance. Si votre aspirateur ne fonctionne pas comme il devrait, s'il manque des pièces, s'il est tombé par terre ou a été endommagé, s'il a été laissé à l'extérieur ou s'il est tombé dans de l'eau, rapportez-le à un centre de service après-vente agréé ou téléphonez au service à la clientèle.
• Lorsque vous utilisez un cordon de rallonge, n'utilisez qu'un cordon prévu pour emploi à l'extérieur et en bon état. Ne laissez pas la connexion entrer en contact avec des liquides.

AMISE En GARDE:

pour réduire le risque de dommages auditifs, portez des

protège-oreilles lorsque vous utilisez l'aspirateur/souffleur pendant une période prolongée ou dans une zone bruyante.

Fiche polarisée

Pour réduire le risque de choc électrique, cet appareil est muni d'une fiche polarisée (une lame est plus large que l'autre). Cette fiche n'est compatible avec une prise polarisée que dans un seul sens. Inverser la fiche si elle n'entre pas complètement dans la prise. Si elle n'entre toujours pas, prendre contact avec un électricien qualifié pour installer une prise de courant appropriée. Ne pas altérer la fiche de quelque manière que ce soit. Avec le cordon d'alimentation branché, mettez l'aspirateur en marche en appuyant sur le « I » (en haut) sur l'interrupteur d'alimentation. Pour l'arrêter, appuyez sur le « O » (en bas) sur l'interrupteur d'alimentation. Les deux symboles internationaux qui figurent sur l'interrupteur indiquent, respectivement, la position de marche et la position d'arrêt de votre aspirateur.

Interrupteur de MARCHE/ARRÊT 50

Aspiration de matériaux secs

1. Le filtre doit toujours être dans la position correcte afin d'éviter les fuites et l'endommagement possible de l'aspirateur.
2. Lors de l'aspiration de poussière fine, nettoyez le tambour et le filtre plus souvent que d'habitude afin de continuer à bénéficier de la performance maximale de l'aspirateur.

REMARQUE : n'utilisez pas de filtre mouillé pour ramasser des matériaux secs. Le filtre se bouchera rapidement et sera difficile à nettoyer.

1. Si le filtre est mouillé, vous devez le laisser sécher complètement ou le remplacer par un filtre sec avant d'utiliser l'aspirateur pour ramasser des matériaux secs.

Aspiration de liquides

1. L'aspiration de petites quantités de liquide (moins de 5 cm (2 po) dans le tambour à poussière) ne nécessite pas la dépose du filtre.
2. Lorsque de plus grandes quantités de liquide doivent être ramassées, retirez le filtre, mais pas la cage du filtre ou le flotteur, afin d’empêcher le filtre de se saturer de liquide. Si le filtre devient saturé, de la « buée » risquera de sortir par l’orifice de soufflerie.
3. Lorsque le tambour est « plein », le flotteur s'élève et coupe la circulation d'air. Le bruit du moteur deviendra plus aigu en raison de la vitesse accrue du moteur indiquant que le tambour est « plein ». Arrêtez l'aspirateur, débranchez le cordon d'alimentation et videz le tambour.

ne faites pas fonctionner sans la cage du filtre et le flotteur étant donné qu'ils empêchent l'entrée de liquide dans la roue et protègent ainsi le moteur contre les dommages pouvant en résulter.

1. Après l'utilisation de l'aspirateur pour le ramassage de matériaux humides, laissez le filtre sécher complètement pour éviter des moisissures et ne pas endommager le filtre.

IMPORTANT : pour réduire le risque d'endommager l'aspirateur, il ne faut pas faire fonctionner le moteur pendant que le flotteur est en position élevée.

Avertissement :

pour réduire le risque de blessure pouvant être causée par une mise en marche accidentelle, débranchez le cordon d'alimentation avant de vider le tambour.

1. Débranchez le cordon d'alimentation de la prise.
2. L'aspirateur est fourni avec un drain pour permettre de vider facilement les liquides. Positionnez l'aspirateur à proximité d'un réceptacle ou d'un système de drainage approprié, puis retirez le capuchon du drain.
3. Déposez l'ensemble de bloc-moteur en tirant vers l'extérieur en haut des deux verrous.
4. Soulevez l'ensemble de bloc-moteur du tambour à poussière et mettez-le de côté.
5. Utilisez les poignées du tambour à poussière, qui sont situées en bas du tambour à poussière pour soulever et vider dans un récipient approprié pour la mise au rebut.

REMARQUE : ne transportez pas l'aspirateur par la poignée de transport du bloc-moteur lorsque l'aspirateur est plein.

Poignée de transport du bloc-moteur Touleur à poussière Drone watches (2) Capain du drain

Pour réduire le risque de chute ou de blessure au dos, il ne faut pas soulever un aspirateur plein de liquide ou de débris. Ramasser ou drainer suffisamment du contenu hors de l'aspirateur afin de rendre l'aspirateur assez léger pour le soulever confortablement.

Transport de l'aspirateur de liquides et de poussières

S'il devient nécessaire de soulever l'aspirateur pour le déplacer, les poignées de chaque côté du tambour à poussière ou de la poignée de transport du bloc-moteur doivent être utilisées pour le levage.

Pour manœuvrer l'aspirateur, il faut utiliser la poignée de poussée du chariot à l'arrière de l'aspirateur.

Poussée du poussée du chariot Poussée de transport Poussée du drum tambour à poussière (2)

Fonction de soufflante

Votre aspirateur comporte un orifice de soufflerie. Il peut souffler de la sciure de bois et autres débris. Suivez la procédure indiquée ci-dessous pour utiliser l'aspirateur comme une soufflerie.

1. Repérez l'orifice de soufflerie situé à l'arrière du bloc-moteur de l'aspirateur de liquides et de poussières.
2. Alignez le bouton d'éjection du tuyau flexible à verrouillage professionnel sur la crête de l'orifice de la soufflante. Appuyez tout droit sur l'extrémité du tuyau flexible pour le faire pénétrer dans l'orifice de la soufflante jusqu'à ce que le bouton d'éjection du tuyau flexible s'engage complètement sous la crête de l'orifice de la soufflante.
3. (En option) Attacher la baguette de rallonge à l'extrémité pivotante du tuyau. Voir la section de ce mode d'emploi consacrée aux accessoires verrouillables pour des instructions sur la connexion des accessoires verrouillables.
4. Mettre l'aspirateur en marche – l'aspirateur peut désormais être utilisé comme soufflerie.

Il faut toujours porter des lunettes de protection conformes à la norme ANSI Z87.1 (ou, au Canada, CSA Z94.3) avant de se servir de l'aspirateur comme une soufflerie.

pour ne pas risquer de causer des blessures à d'autres personnes, il est recommandé de leur demander de rester à distance suffisante des débris soufflés.

Mise en GARDE :

portez un masque anti-poussière si votre soufflage crée de la poussière qui pourrait être aspirée.

Mise en GARDE :

Pour réduire le risque d'endommagement de l'ouie, portez des protecteurs d'oreilles quand vous utilisez l'aspirateur/la souffleuse pendant de longues périodes ou quand vous l'utilisez dans un environnement bruyant.

Fonctionnement

INSERTOR TUYAU FLEXIBLE Crête de l'orifice d'admission Bouca Rejease du tuyau flexible Tuyau à verrouillage professionnel Extrémité pivotant du tuyau Extension rallonge (en option)

Retrait du tuyau flexible :

1. Faites tourner l'extrémité du tuyau flexible dans un sens ou dans l'autre pour le dégager de la crête de l'orifice de la soufflante.
2. Appuyez sur le bouton d'éjection du tuyau flexible et tirez tout droit sur l'extrémité du tuyau flexible pour le faire sortir de l'orifice de la soufflante.

FRETROVE TUYAU FLEXIBLE Crête de l'orifice d'admission Bputon d'éjection du tuyau flexible ① ② ① Professional lage professionnel

Rangement des accessoires

1. Les tubes de rallonge et d'autres accessoires peuvent être rangés en les plaçant au-dessus des montants des deux pieds à roulettes.
2. Pour retirer, faites tourner le tube de rallonge ou l'accessoire, et tirez dessus.
3. Placez les autres accessoires sur le chariot pour les accessoires et sécurisez-les.

Accessories Accessories Caster Montants des pieds à roulettes (2 à l'arrière) Caster Feet Rosts à roulettes (2 devant)

Chariot pour les accessoires Accessories

Rangement du cordon d'alimentation

Pour ranger le cordon, enroulez-le autour de la poignée de transport du bloc-moteur / de l'aire d'enroulement du cordon en dessous des deux languettes. Sécurisez le cordon au moyen de la pince à cordon sur la fiche.

Poignée de transport du bloc-moteur/l'aire d'enroulement du cordon Poc de fixation du cordon Cordon & Plug

Rangement du tuyau flexible

Le tuyau à verrouillage professionnel peut être rangé autour de l'ensemble de bloc-moteur en l'enfonçant entre le boîtier du moteur et les pinces du tuyau flexible.

Mise en GARDE :

n'utilisez pas l'aspirateur pendant que le tuyau flexible est toujours enroulé autour de l'ensemble de bloc-moteur dans la position de rangement.

Avertissement :

Ne mettez aucun objet dans les orifices de ventilation. N'aspirez pas quand de quelconques orifices de ventilation sont obstrués ; assurez-vous que ces orifices ne sont pas bloqués par de la poussière, de la peluche, des cheveux ou de quelconques objets pouvant réduire la circulation de l'air.

Ensemble de d bloc-moteur Tuyau à verrouillage professionnel Pindef Storage Clips (2) rangement du tuyau flexible (2)

Avertissement :

pour réduire le risque de blessure pouvant être causée par une mise en marche accidentelle, débranchez le cordon d'alimentation avant de changer le filtre ou de le nettoyer.

REMARQUE : le filtre est fait de papier de qualité élevée conçu pour intercepter les très petites particules de poussière. Le filtre peut être utilisé pour l'aspiration de déchets secs ou de petites quantités de liquide. Manipuler le filtre avec précaution lors de son nettoyage ou de son installation. Les plis du filtre peuvent être froissés pendant l'installation, mais cela n'aura aucune influence sur la performance du filtre.

Retrait du filtre :

1. Placez les doigts sous les deux languettes du filtre.
2. Tout en appuyant avec un pouce sur le goujon Qwik Lock™ qui dépasse par centre de la plaque de filtre, soulevez les languettes jusqu'à ce que le filtre se libère.
3. Faites glisser le filtre hors de sa cage.

IMPORTANT : pour éviter d'endommager la roue de soufflerie et le moteur, réinstallez toujours le filtre avant d'utiliser l'aspirateur pour le ramassage de matériaux secs.

Installation du filtre :

1. Faites glisser le filtre Qwik Lock™ par-dessus la cage tout en alignant le goujon Qwik Lock™ de la cage de filtre avec l'orifice central de la plaque de filtre intégré Qwik Lock™.
2. Assurez-vous que le joint en caoutchouc au bas du filtre Qwik Lock™ se met en place autour de la base de la cage du filtre.
3. Appuyez fermement sur la plaque de filtre intégrée Qwik Lock™ autour du goujon Qwik Lock™ jusqu'à ce qu'elle s'enclenche en place.

REMARQUE : si vous n'installez pas correctement le joint inférieur et la plaque de filtre intégrée sur la cage du filtre, des débris pourraient contourner le filtre.

Avertissement :

ne faites pas fonctionner sans la cage du filtre et le flotteur étant donné qu'ils empêchent l'entrée de liquide dans la roue et protègent ainsi le moteur contre les dommages pouvant en résulter.

Plaque de filtre intégrée avec trou central APPUYER Filterettes du filtre (2) PULL TIREZ VERS LE HAUT Joint er d'étanchéité sur le dessous du filtre Cuiwok Lock™ Lock™ Flotteur Flowerhead bloc-moteur Filter Cage Cage du finze

Il faut nettoyer souvent le filtre pour ne pas affecter la performance optimale de l'aspirateur.

Nettoyage d'un filtre sec

1. Le retrait de certains débris secs peut être accompli sans enlever le filtre de l'aspirateur. Donner un coup avec la main sur la partie supérieure du couvercle pendant que l'aspirateur est à l'arrêt.
2. Pour obtenir les meilleurs résultats lors du nettoyage après l'accumulation de poussière, nettoyer le filtre dans un endroit non clos. Le nettoyage DOIT être effectué à l'extérieur – pas dans des locaux d'habitation.
3. Après avoir retiré le filtre de l'aspirateur, retirer les débris secs, en tapotant doucement le filtre contre la paroi intérieure du tambour à poussière. Les débris se détacheront et tomberont.
4. Pour effectuer un nettoyage complet du filtre sec lorsqu'il est couvert de particules très fines (pas de débris), faire couler de l'eau à travers le filtre comme indiqué sous la rubrique « Nettoyage d'un filtre humide ».

Nettoyage d'un filtre humide

Une fois le filtre retiré, faites couler de l'eau au travers du filtre à l'aide d'un tuyau d'arrosage ou d'un robinet. Veillez à ce que la pression de l'eau sortant du tuyau d'arrosage ne soit pas si forte qu'elle pourrait endommager le filtre.

IMPORTANT : inspecter le filtre après le nettoyage pour s'assurer qu'il n'est pas déchiré ou troué. Ne pas utiliser un filtre déchiré ou troué. Même un petit trou peut permettre à beaucoup de poussière de sortir de l'aspirateur. Remplacer le filtre immédiatement dans ce cas.

Laissez le filtre sécher avant de le réinstaller et de ranger l'aspirateur ou de ramasser des débris secs.

AVERTISSEMENT : pour assurer la SÉCURITÉ et la FIABILITÉ des produits, toutes les autres opérations d'entretien, de réparation et de réglage doivent être effectuées par des centres de service après-vente agréés, en utilisant toujours des pièces de rechange RIDGID.

Aspirateur de liquides et de poussières sur chariot de 14 gallons des É-U (53 litres) numéro de modèle RT14000

Caractéristiques électriques nominales : 120 V 10,5 A 60 Hz

Les pièces RIDGID sont disponibles sur notre site Web à l'adresse suivante : store.ridgid.com/provacs

Pour commander, utiliser toujours le numéro de pièce – pas le numéro de légende

RÉPARATION DE L'ASPIRATEUR DE LIQUIDES ET DE POUSSIÈRES DOUBLEMENT ISOLÉ

Dans un aspirateur de liquides et de poussières doublement isolé, deux systèmes d'isolation sont fournis au lieu de la mise à la terre. Aucun moyen de mise à la terre n'est prévu sur un appareil électro-ménager doublement isolé, et il ne faut pas en ajouter. La réparation d'un aspirateur de liquides et de poussières doublement isolé nécessite une connaissance approfondie du système et la prise de précautions extrêmes. Une telle réparation ne doit être entreprise que par un technicien agréé. Les pièces de rechange pour un aspirateur de liquides et de poussières doublement isolé doivent être les mêmes que les pièces qu'elles remplacent. Les mots « DOUBLE INSULATED » (Doublement isolé) figurent sur l'aspirateur de liquides et de poussières doublement isolé, et le symbole □ (un carré à l'intérieur d'un autre carré) peut également figurer sur les appareils.

Pour réduire le risque de blessures causées par les chocs électriques, débranchez le cordon d'alimentation.

Avertissement :

AAVERTISSEMENT. pour réduire le risque de blessures causées par les chocs électriques, débranchez le cordon d'alimentation avant de réparer les éléments électriques de l'aspirateur de liquides et de poussières.

Avertissement :

AVERTISSEMENT. Toutes les opérations de démontage et de réparation doivent être effectuées par des techniciens compétents.

Ce produit est accompagné d'une politique de satisfaction de 90 jours ainsi que d'une garantie à vie limitée.

Pour plus d'informations sur la garantie et la politique, rendez-vous à RIDGID.com/VacWarranty ou appelez le 1-800-4-RIDGID.

EMERSON™

www.RIDGID.com

© 2019 Emerson

Pièce N° SP7080 Formulaire N° SP7080-1 Imprimé au Mexique 04/19
