Marque	Heitronic
Modèle	45017
Type de produit	Prise de table escamotable
Tension d'alimentation	230 V ~ AC, 50-60 Hz
Puissance maximale	3500 W (16 A)
Diamètre de montage	67 mm
Longueur du câble	1800 mm
Indice de protection	IP20
Classe de protection	I
Utilisation	Intérieur sec et protégé uniquement
Installation	Montage fixe dans une surface stable, découpe du trou et fixation par anneau
Ouverture / Fermeture	Appuyer sur l'anneau vers le bas, tirer le manche vers le haut pour ouvrir ; appuyer vers le bas pour fermer
Matériau	Non spécifié dans la notice (plastique et métal)
Entretien	Débrancher avant nettoyage, utiliser un chiffon légèrement humide, pas de produits chimiques
Sécurité	Ne pas modifier, ne pas exposer à la chaleur, tenir les enfants éloignés, vérifier l'absence de dommages avant utilisation
Réparabilité	Réparations par un électricien professionnel uniquement
Élimination	Ne pas jeter aux ordures ménagères, déposer dans un point de collecte pour appareils électroniques
Garantie	Perdue en cas de non-respect du mode d'emploi ou de modification

FOIRE AUX QUESTIONS - 45017 Heitronic

Quelle est la puissance maximale supportée par la prise de table Heitronic 45017 ?

La prise supporte une puissance maximale de 3500 W sous 230 V, avec un courant maximal de 16 A.

Comment installer la prise de table escamotable ?

Découpez un trou de 67 mm de diamètre dans le plan de travail. Dévisser l'anneau de fixation noir, insérez la prise dans l'ouverture puis revissez l'anneau par le dessous pour la fixer solidement. Assurez-vous qu'aucun câble ne soit endommagé.

Puis-je utiliser cette prise à l'extérieur ?

Non, la prise est prévue uniquement pour une utilisation en intérieur sec et protégé. Son indice de protection IP20 n'est pas adapté à l'extérieur.

Comment ouvrir et fermer la prise de table ?

Pour ouvrir, appuyez sur l'anneau vers le bas puis tirez le manche vers le haut. Pour fermer, il suffit d'appuyer de nouveau vers le bas.

Que faire si le fusible saute après installation ?

Vérifiez d'abord que le fusible de l'installation domestique n'a pas sauté. Assurez-vous également que le connecteur est bien branché. Si le problème persiste, contactez un électricien.

Comment nettoyer la prise de table ?

Avant tout nettoyage, débranchez la prise de courant. Utilisez un chiffon légèrement humide. N'utilisez jamais de produits chimiques ou abrasifs.

Quelle est la tension d'alimentation requise ?

La prise fonctionne uniquement avec une tension de 230 V ~ 50-60 Hz. Vérifiez que votre installation domestique correspond.

Puis-je modifier ou transformer la prise ?

Non, toute modification ou transformation de la prise entraîne une annulation de la garantie et peut présenter un danger. Les réparations doivent être effectuées par un électricien professionnel.

Que faire si la prise de table est endommagée pendant le transport ?

Si la prise ou ses pièces électriques sont endommagées, ne la mettez pas en service. Contactez le vendeur ou un électricien pour inspection.

Comment éliminer la prise de table en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Déposez-le dans un point de collecte public pour les déchets d'équipements électriques et électroniques (DEEE).

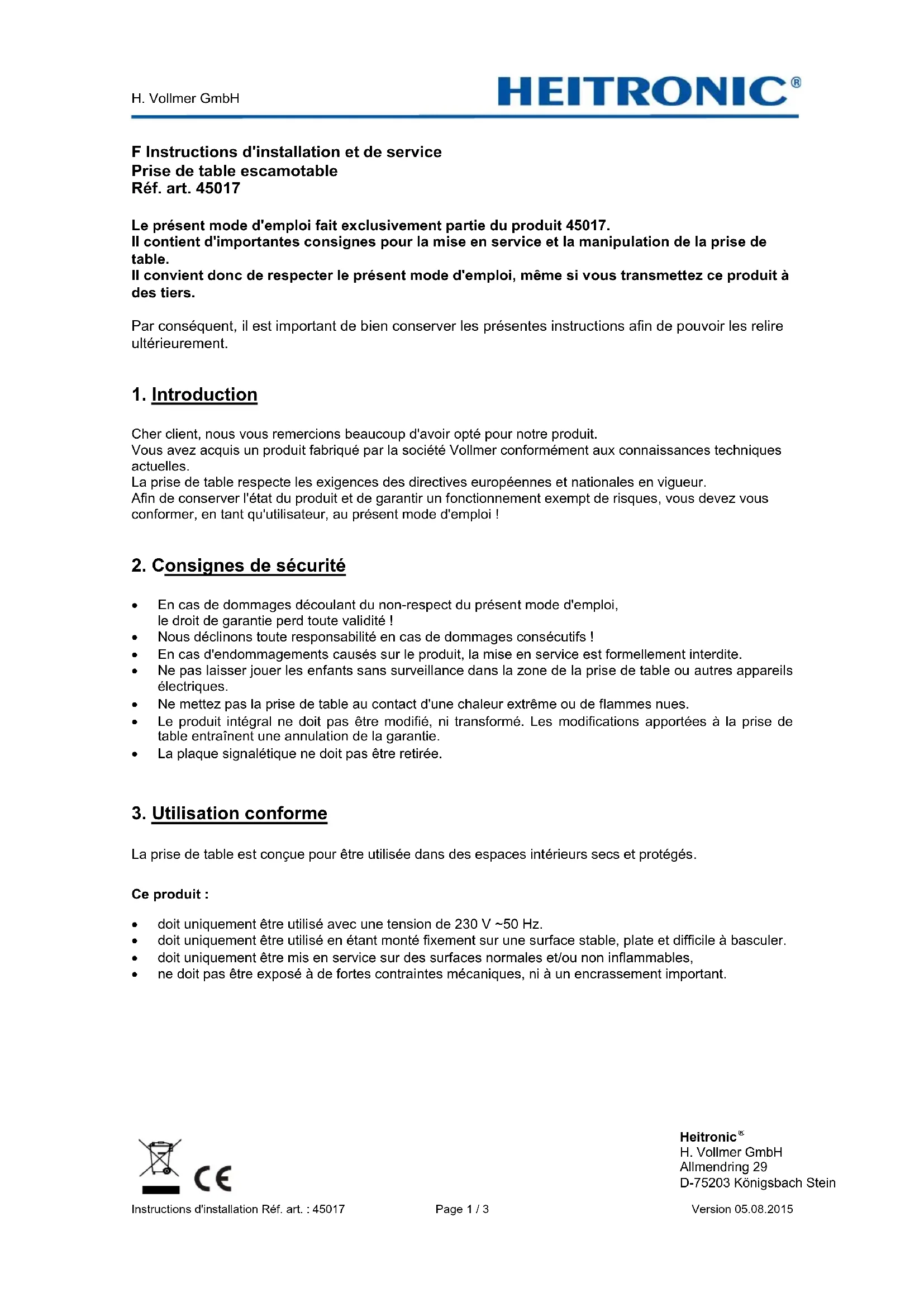

MODE D'EMPLOI 45017 Heitronic

Prise de table escamotable

Réf. art. 45017

Le présent mode d'emploi fait exclusivement partie du produit 45017.

Il contient d'importantes consignes pour la mise en service et la manipulation de la prise de table.

Il convient donc de respecter le présent mode d'emploi, même si vous transmettez ce produit à des tiers.

Par conséquent, il est important de bien conserver les présentes instructions afin de pouvoir les relire ultérieurement.

1. Introduction

Cher client, nous vous remercions beaucoup d'avoir opté pour notre produit.

Vous avez acquis un produit fabriqué par la société Vollmer conformément aux connaissances techniques actuelles.

La prise de table respecte les exigences des directives européennes et nationales en vigueur.

Afin de conserver l'état du produit et de garantir un fonctionnement exempt de risques, vous devez vous conformer, en tant qu'utilisateur, au présent mode d'emploi !

2. Consignes de sécurité

• En cas de dommages découlant du non-respect du présent mode d'emploi, le droit de garantie perd toute validité !
• Nous déclinons toute responsabilité en cas de dommages consécutifs !
• En cas d'endommagements causés sur le produit, la mise en service est formellement interdite.
• Ne pas laisser jouer les enfants sans surveillance dans la zone de la prise de table ou autres appareils électriques.
• Ne mettez pas la prise de table au contact d'une chaleur extrême ou de flammes nues.
• Le produit intégral ne doit pas être modifié, ni transformé. Les modifications apportées à la prise de table entraînent une annulation de la garantie. • La plaque signalétique ne doit pas être retirée.

3. Utilisation conforme

La prise de table est conçue pour être utilisée dans des espaces intérieurs secs et protégés.

Ce produit :

• doit uniquement être utilisé avec une tension de 230 V \~50 Hz. • doit uniquement être utilisé en étant monté fixement sur une surface stable, plate et difficile à basculer. • doit uniquement être mis en service sur des surfaces normales et/ou non inflammables,
• ne doit pas être exposé à de fortes contraintes mécaniques, ni à un encrassement important.

4. Avant l'installation/la mise en service

• La prise de table doit uniquement être mise en service en dehors de son emballage.
• Ôtez la prise de table de l'emballage avec précaution.
• Avant de mettre en service la prise de table, assurez-vous que celle-ci n'a pas été endommagée pendant le transport. En cas d'endommagements causés sur les pièces électriques, la prise de table ne doit pas être mise en service. Les réparations doivent exclusivement être réalisées par un électricien professionnel.
• Tenir le matériel d'emballage hors de portée des enfants et des animaux domestiques. Risque d'étouffement !
• Assurez-vous que les valeurs de raccordement de votre installation domestique correspondent aux données inscrites sur la plaque signalétique du produit.

5. Installation/mise en service

• Veillez à ce que la surface soit conçue pour porter le poids de la prise de table escamotable de façon durable et fiable.
• Sciez les dimensions de montage au niveau de la position souhaitée. Pour fixer la prise de table escamotable, dévissez l'anneau de fixation noir, du filet de vis vers le bas. Immergez ensuite la prise de table dans l'ouverture prévue et revissez l'anneau de fixation depuis le bas au-dessus du filetage jusqu'à ce que la prise de table soit bien fixée. Veillez à ce qu'aucune conduite ne soit endommagée.
• Une fois montée, la prise de table peut être réalignée et bloquée uniquement en desserrant et en refixant l'anneau de fixation.
• Ne pas tordre les câbles, veillez à ce que les câbles et les connecteurs soient exempts de forces de traction et de torsion. Protégez tous les câbles et toutes les isolations d'éventuels endommagements.
• Branchez le connecteur de raccordement avec précaution dans la prise de courant domestique

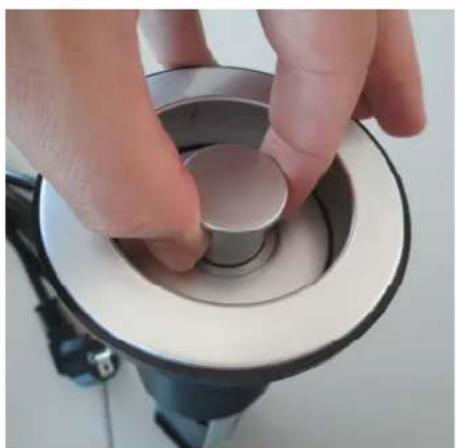

6. Ouverture/fermeture

• Enfoncer l'anneau vers le bas - Tirer le manche vers le haut – la prise est enlevée de la table • Pour fermer, il suffit d'appuyer de nouveau vers le bas.

6. Dysfonctionnements

• Fusible activé ?
• Connecteur branché ?

7. Données techniques

Article Raccordement Prise de table			Indice de protection	Classe de protection
45017	230 V~ AC, 50 ~ 60 Hz	Résistance max. jusqu'à 3500 W, 16 A, diamètre de montage 67 mm, câble de raccordement 1800 mm	IP 20 I

8. Entretien

• Avant le nettoyage, il faut s'assurer que toute connexion électrique a été interrompue. Débranchez le connecteur intermédiaire de la prise de courant. • Utilisez un chiffon légèrement humidifié pour le nettoyage.
• Ne pas utiliser de produits chimiques ou récurants pour le nettoyage.

9. Élimination

- Les vieux appareils électroniques doivent être acheminés aux points de collecte publics et non éliminés comme des déchets ménagers.
