Merk	Heitronic
Model	45017
Producttype	Inschuifbare tafelcontactdoos
Voedingsspanning	230 V ~ AC, 50-60 Hz
Maximaal vermogen	3500 W (16 A)
Montagediameter	67 mm
Kabellengte	1800 mm
Beschermingsgraad	IP20
Beschermingsklasse	I
Gebruik	Alleen droge en beschermde binnenruimtes
Installatie	Vaste montage op een stabiel oppervlak, gat uitsnijden en bevestigen met ring
Openen / Sluiten	Druk de ring naar beneden, trek de hendel omhoog om te openen; druk naar beneden om te sluiten
Materiaal	Niet gespecificeerd in de handleiding (kunststof en metaal)
Onderhoud	Ontkoppelen voor reiniging, gebruik een licht vochtige doek, geen chemicaliën
Veiligheid	Niet wijzigen, niet blootstellen aan hitte, kinderen uit de buurt houden, controleer op schade voor gebruik
Repareerbaarheid	Reparaties alleen door een professionele elektricien
Afvoer	Niet bij het huisafval gooien, inleveren bij een inzamelpunt voor elektronische apparaten
Garantie	Vervalt bij niet-naleven van de gebruiksaanwijzing of bij wijziging

Veelgestelde vragen - 45017 Heitronic

Wat is het maximale vermogen dat de tafelcontactdoos Heitronic 45017 ondersteunt?

De contactdoos ondersteunt een maximaal vermogen van 3500 W bij 230 V, met een maximale stroom van 16 A.

Hoe installeer ik de inschuifbare tafelcontactdoos?

Snijd een gat met een diameter van 67 mm in het werkblad. Schroef de zwarte bevestigingsring los, plaats de contactdoos in de opening en draai de ring van onderen weer vast om hem stevig te bevestigen. Zorg ervoor dat er geen kabel beschadigd raakt.

Kan ik deze contactdoos buitenshuis gebruiken?

Nee, de contactdoos is alleen bedoeld voor gebruik in droge en beschermde binnenruimtes. De beschermingsgraad IP20 is niet geschikt voor buitengebruik.

Hoe open en sluit ik de tafelcontactdoos?

Om te openen, drukt u de ring naar beneden en trekt u de hendel omhoog. Om te sluiten drukt u gewoon weer naar beneden.

Wat te doen als de zekering springt na installatie?

Controleer eerst of de zekering van uw huisinstallatie niet is gesprongen. Zorg er ook voor dat de stekker goed is aangesloten. Als het probleem aanhoudt, neem dan contact op met een elektricien.

Hoe reinig ik de tafelcontactdoos?

Voor het reinigen koppelt u de contactdoos los van het stroomnet. Gebruik een licht vochtige doek. Gebruik nooit chemicaliën of schuurmiddelen.

Wat is de vereiste voedingsspanning?

De contactdoos werkt alleen met een spanning van 230 V ~ 50-60 Hz. Controleer of uw huisinstallatie overeenkomt.

Kan ik de contactdoos aanpassen of wijzigen?

Nee, elke wijziging of aanpassing van de contactdoos leidt tot verval van de garantie en kan gevaar opleveren. Reparaties moeten worden uitgevoerd door een professionele elektricien.

Wat te doen als de tafelcontactdoos tijdens het transport beschadigd is?

Als de contactdoos of de elektrische onderdelen beschadigd zijn, stel deze dan niet in gebruik. Neem contact op met de verkoper of een elektricien voor inspectie.

Hoe voer ik de tafelcontactdoos aan het einde van zijn levensduur af?

Gooi het apparaat niet bij het huisafval. Lever het in bij een openbaar inzamelpunt voor afgedankte elektrische en elektronische apparatuur (AEEA).

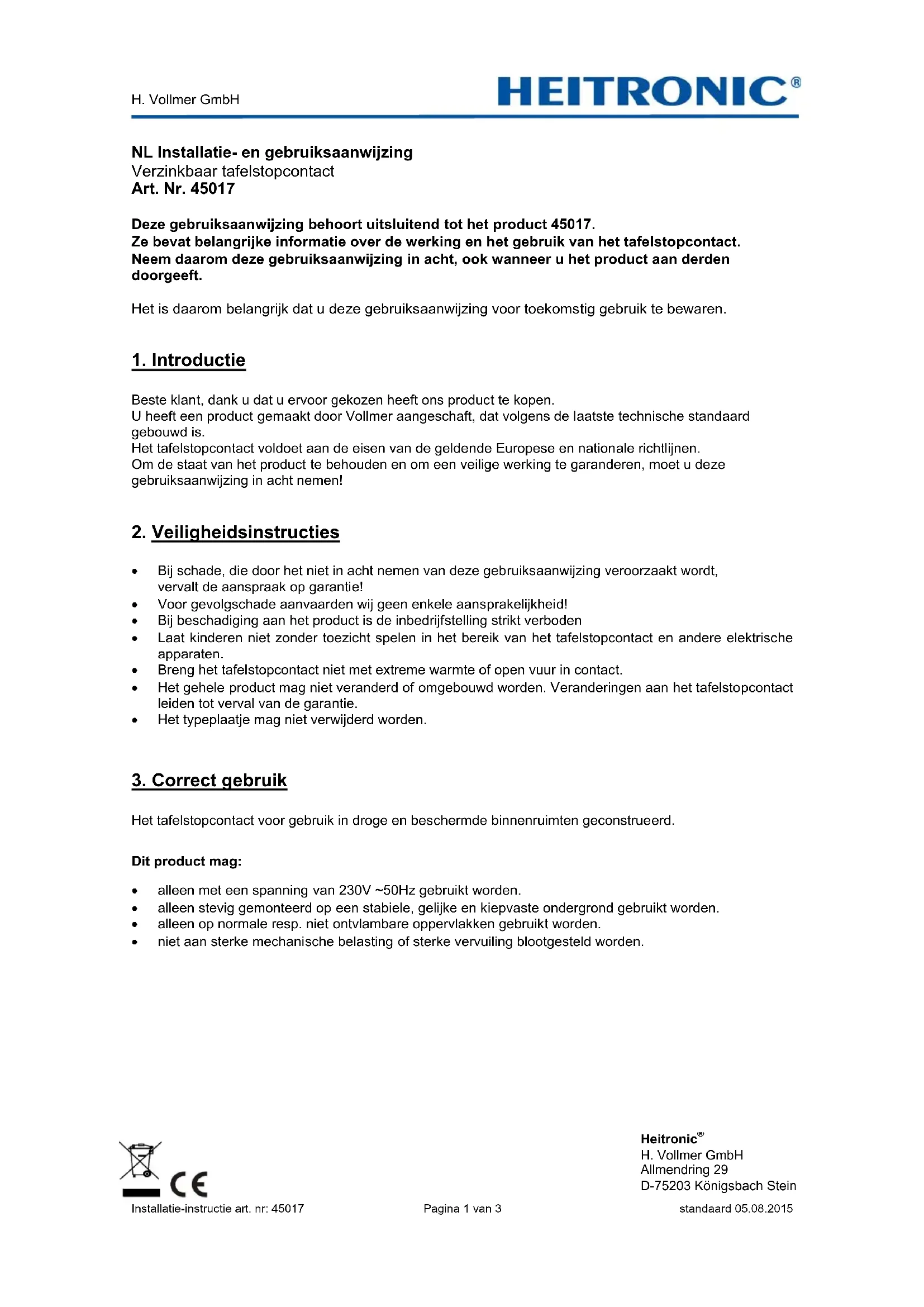

GEBRUIKSAANWIJZING 45017 Heitronic

NL Installatie- en gebruiksaanwijzing

Verzinkbaar tafelstopcontact

Art. Nr. 45017

Deze gebruiksaanwijzing behoort uitsluitend tot het product 45017.

Ze bevat belangrijke informatie over de werking en het gebruik van het tafelstopcontact.

Neem daarom deze gebruiksaanwijzing in acht, ook wanneer u het product aan derden doorgeeft.

Het is daarom belangrijk dat u deze gebruiksaanwijzing voor toekomstig gebruik te bewaren.

1. Introductie

Beste klant, dank u dat u ervoor gekozen heeft ons product te kopen.

U heeft een product gemaakt door Vollmer aangeschaft, dat volgens de laatste technische standaard gebouwd is.

Het tafelstopcontact voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

Om de staat van het product te behouden en om een veilige werking te garanderen, moet u deze gebruiksaanwijzing in acht nemen!

2. Veiligheidsinstructies

• Bij schade, die door het niet in acht nemen van deze gebruiksaanwijzing veroorzaakt wordt, vervalt de aanspraak op garantie!
  • Voor gevolgschade aanvaarden wij geen enkele aansprakelijkheid!
• Bij beschadiging aan het product is de inbedrijfstelling strikt verboden
• Laat kinderen niet zonder toezicht spelen in het bereik van het tafelstopcontact en andere elektrische apparaten.
• Breng het tafelstopcontact niet met extreme warmte of open vuur in contact.
• Het gehele product mag niet veranderd of omgebouwd worden. Veranderingen aan het tafelstopcontact leiden tot verval van de garantie.
• Het typeplaatje mag niet verwijderd worden.

3. Correct gebruik

Het tafelstopcontact voor gebruik in droge en beschermde binnenruimten geconstrueerd.

Dit product mag:

• alleen met een spanning van 230V \~50Hz gebruikt worden.
• alleen stevig gemonteerd op een stabiele, gelijke en kiepvaste ondergrond gebruikt worden.
• alleen op normale resp. niet ontvlambare oppervlakken gebruikt worden.
• niet aan sterke mechanische belasting of sterke vervuiling blootgesteld worden.

4. Voor de Installatie/Ingebruikname

• Het tafelstopcontact mag slechts buiten de verpakking worden gebruikt.
  • Haal het product voorzichtig uit de verpakking.
• Voor de ingebruikname van het tafelstopcontact, zeker stellen dat deze tijdens transport niet beschadigd is. Bij beschadiging aan de elektrische delen mag het tafelstopcontact niet gebruikt worden. Reparaties mogen uitsluitend door de elektricien worden uitgevoerd.
• Verpakkingsmateriaal uit de buurt van kinderen en huisdieren houden. Verstikkingsgevaar!
• Stel zeker dat de aansluitwaardes van de huisinstallatie met de gegevens op het typeplaatje overeenstemmen.

5. Installatie/Ingebruikname

• Zorg ervoor dat de ondergrond geschikt is om het gewicht van het tafelstopcontactduurzaam en betrouwbaar te dragen.
• Zaag op de gewenste positie die inbouwmaat uit. Ter bevestiging van het verzinkbare tafelstopcontact de zwarte bevestigingsring van de schroefdraad naar onderen afdraaien. Aansluitend het tafelstopcontact in de voorziene opening laten zakken en van onder de bevestigingsring weer op de schroefdraad draaien tot het tafelstopcontact vast zit. Let erop, dat er geen leidingen beschadigd worden.
• Eenmaal gemonteerd kan het tafelstopcontact alleen door het verwijderen en opnieuw bevestigen van de bevestigingsring weer gericht en vergrendeld worden.
• Kabel niet knikken; erop letten dat de kabel en stekker vrij zijn van trek- en torsiekrachten. Bescherm alle kabels en isolaties tegen eventuele beschadigingen.
• Steek de aansluitstekker voorzichtig in de stekkerdoos van het huis

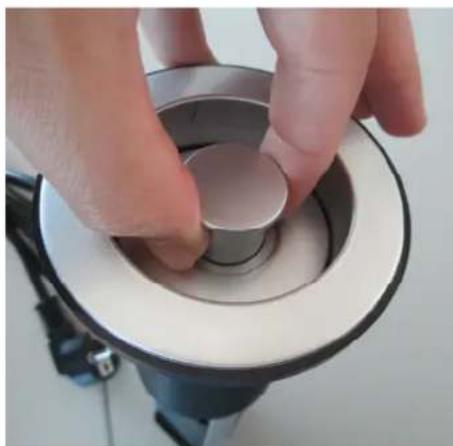

6. Openen/Sluiten

• Ring naar onder drukken
- Steel naar boven trekken - de stekkerdoos wordt uit de tafel getrokken
- Om te sluiten gewoonweg weer naar onder drukken.

CE

6. Functiestoringen

• Zekering geactiveerd?
• Stekker ingestoken?

Artikel Aansluiting Tafelstopcontact			Bescher mingssoort	Bescher mingsklasse
45017	230 V~ AC, 50 ~ 60 Hz	Max. belastbaar tot 3500W, 16A, inbouwdiameter 67mm, aansluitkabel 1800mm	IP 20 I

8. Onderhoud

• Voor de reiniging moet vastgesteld worden dat elke stroomverbinding onderbroken is. Verwijder de tussenstekker uit de stekkerdoos.
  • Voor de reiniging een licht vochtige doek gebruiken.
• Nooit chemicaliën of schuurmiddelen voor de reiniging gebruiken.

9. Verwijdering

- Oude elektronische apparaten moeten worden afgevoerd worden bij een openbaar afvalverzamelpunt en mogen niet worden verwijderd als huishoudelijk afval.
