Marke	Heitronic
Modell	45017
Produkttyp	Versenkbare Tischsteckdose
Versorgungsspannung	230 V ~ AC, 50-60 Hz
Maximale Leistung	3500 W (16 A)
Montagedurchmesser	67 mm
Kabellänge	1800 mm
Schutzart	IP20
Schutzklasse	I
Verwendung	Nur für trockene und geschützte Innenräume
Installation	Feste Montage in einer stabilen Oberfläche, Loch ausschneiden und mit Ring befestigen
Öffnen / Schließen	Ring nach unten drücken, Griff nach oben ziehen zum Öffnen; zum Schließen nach unten drücken
Material	Nicht in der Anleitung angegeben (Kunststoff und Metall)
Wartung	Vor der Reinigung abziehen, leicht feuchtes Tuch verwenden, keine Chemikalien
Sicherheit	Nicht verändern, nicht der Hitze aussetzen, Kinder fernhalten, vor Gebrauch auf Schäden prüfen
Reparaturfähigkeit	Reparaturen nur durch einen Fachmann
Entsorgung	Nicht in den Hausmüll geben, an einer Sammelstelle für Elektrogeräte abgeben
Garantie	Erlischt bei Nichtbeachtung der Anleitung oder Veränderung

Häufig gestellte Fragen - 45017 Heitronic

Was ist die maximale Leistung, die die Tischsteckdose Heitronic 45017 unterstützt?

Die Steckdose unterstützt eine maximale Leistung von 3500 W bei 230 V, mit einem maximalen Strom von 16 A.

Wie installiere ich die versenkbare Tischsteckdose?

Schneiden Sie ein Loch mit 67 mm Durchmesser in die Arbeitsplatte. Schrauben Sie den schwarzen Befestigungsring ab, setzen Sie die Steckdose in die Öffnung ein und schrauben Sie den Ring von unten wieder fest, um sie sicher zu befestigen. Stellen Sie sicher, dass kein Kabel beschädigt ist.

Kann ich diese Steckdose im Freien verwenden?

Nein, die Steckdose ist nur für den Einsatz in trockenen und geschützten Innenräumen vorgesehen. Ihre Schutzart IP20 ist für den Außenbereich nicht geeignet.

Wie öffne und schließe ich die Tischsteckdose?

Zum Öffnen drücken Sie den Ring nach unten und ziehen Sie den Griff nach oben. Zum Schließen drücken Sie ihn einfach wieder nach unten.

Was tun, wenn die Sicherung nach der Installation auslöst?

Überprüfen Sie zunächst, ob die Sicherung der Hausinstallation nicht ausgelöst hat. Stellen Sie auch sicher, dass der Stecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Elektriker.

Wie reinige ich die Tischsteckdose?

Vor der Reinigung ziehen Sie den Stecker. Verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie niemals chemische oder scheuernde Mittel.

Welche Versorgungsspannung wird benötigt?

Die Steckdose funktioniert nur mit einer Spannung von 230 V ~ 50-60 Hz. Überprüfen Sie, ob Ihre Hausinstallation übereinstimmt.

Kann ich die Steckdose modifizieren oder umbauen?

Nein, jede Modifikation oder Veränderung der Steckdose führt zum Verlust der Garantie und kann gefährlich sein. Reparaturen müssen von einem Fachmann durchgeführt werden.

Was tun, wenn die Tischsteckdose während des Transports beschädigt wurde?

Wenn die Steckdose oder ihre elektrischen Teile beschädigt sind, nehmen Sie sie nicht in Betrieb. Kontaktieren Sie den Verkäufer oder einen Elektriker zur Überprüfung.

Wie entsorge ich die Tischsteckdose am Ende ihrer Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Geben Sie es an einer öffentlichen Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) ab.

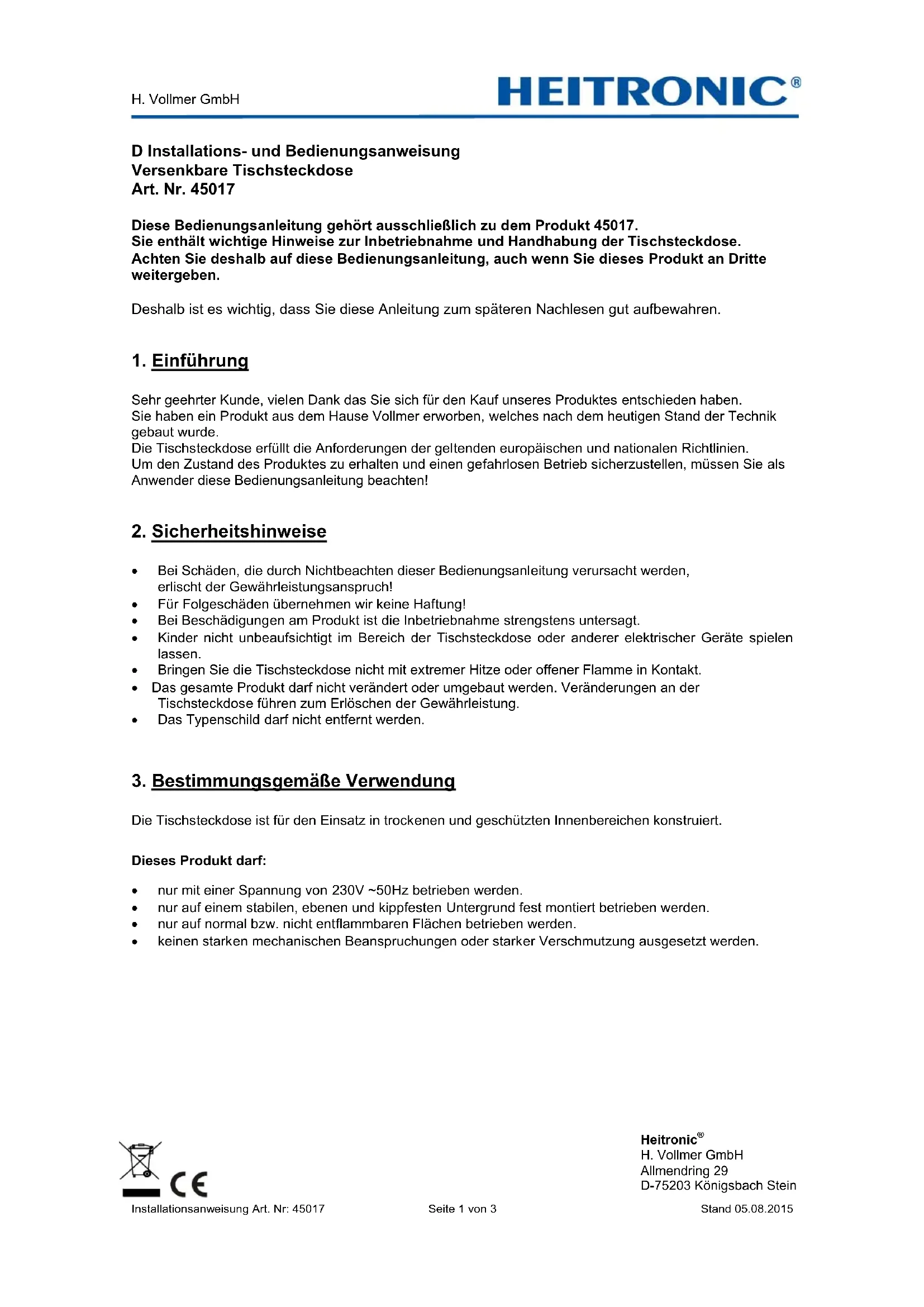

BEDIENUNGSANLEITUNG 45017 Heitronic

D Installations- und Bedienungsanweisung

Versenkbare Tischsteckdose

Art. Nr. 45017

Diese Bedienungsanleitung gehört ausschließlich zu dem Produkt 45017.

Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung der Tischsteckdose.

Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte weitergeben.

Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.

1. Einführung

Sehr geehrter Kunde, vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben.

Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik gebaut wurde.

Die Tischsteckdose erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

2. Sicherheitshinweise

- Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Gewährleistungsanspruch!

• Für Folgeschäden übernehmen wir keine Haftung!

- Bei Beschädigungen am Produkt ist die Inbetriebnahme strengstens untersagt.

- Kinder nicht unbeaufsichtigt im Bereich der Tischsteckdose oder anderer elektrischer Geräte spielen lassen.

- Bringen Sie die Tischsteckdose nicht mit extremer Hitze oder offener Flamme in Kontakt.

- Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der Tischsteckdose führen zum Erlöschen der Gewährleistung.

• Das Typenschild darf nicht entfernt werden.

3. Bestimmungsgemäße Verwendung

Die Tischsteckdose ist für den Einsatz in trockenen und geschützten Innenbereichen konstruiert.

Dieses Produkt darf:

• nur mit einer Spannung von 230V \~50Hz betrieben werden.
• nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert betrieben werden.
• nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.
• keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.

4. Vor der Installation/Inbetriebnahme

• Die Tischsteckdose darf nur außerhalb der Verpackung betrieben werden.
- Nehmen Sie das Produkt vorsichtig aus der Verpackung.
- Bevor Sie die Tischsteckdose in Betrieb nehmen, versichern Sie sich, dass diese auf dem Transportweg nicht beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf die Tischsteckdose nicht betrieben werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
• Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
- Stellen Sie sicher dass die Anschlusswerte Ihrer Hausinstallation mit den Daten am Typenschild des Produktes übereinstimmen.

5. Installation/Inbetriebnahme

• Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der versenkbaren Tischsteckdose dauerhaft und zuverlässig zu tragen.
• Sägen Sie an der gewünschten Position die Einbaumaße aus. Zur Befestigung der versenkbaren Tischsteckdose drehen Sie den schwarzen Befestigungsring vom Schraubgewinde nach unten ab. Anschließend versenken Sie die Tischsteckdose in der vorgesehenen Öffnung und drehen Sie von unten den Befestigungsring wieder über das Gewinde auf bis die Tischsteckdose fest und sicher sitzt. Achten Sie darauf, dass keine Leitungen beschädigt werden.
• Einmal montiert kann die Tischsteckdose nur durch Lösen und erneutes Befestigen des Befestigungsringes neu ausgerichtet und arretiert werden.
• Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind. Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
• Stecken Sie den Anschlussstecker vorsichtig in die hausseitige Steckdose

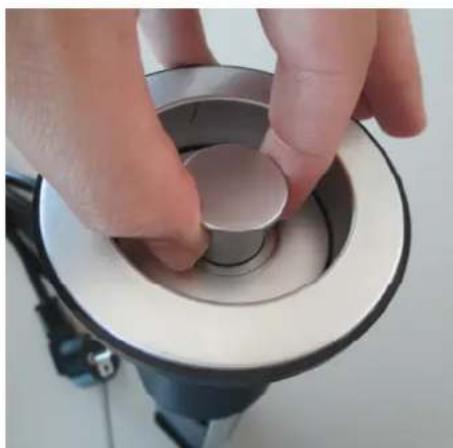

6. Öffnen/Schließen

• Ring nach unten drücken
- Stiel nach oben ziehen – die Steckdose wird aus dem Tisch gezogen
• Zum schließen einfach wieder nach unten drücken.

6. Funktionsstörungen

• Sicherung aktiviert?
  • Stecker eingesteckt?

7. Technische Daten

Artikel Anschluss Tischsteckdose			Schutz-art	Schutz-klasse
45017	230 V~ AC, 50 ~ 60 Hz	Max. belastbar bis 3500W, 16A, Einbaudurchmesser 67mm, Anschlusskabel 1800mm	IP 20 I

8. Pflege

• Vor der Reinigung muss sichergestellt sein dass jegliche Stromverbindung unterbrochen wurde. Entnehmen Sie den Zwischenstecker aus der Steckdose.
• Zur Reinigung verwenden Sie ein leicht angefeuchtetes Tuch.
• Niemals Chemikalien oder Scheuermittel zur Reinigung verwenden.

9. Entsorgung

- Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als Hausmüll entsorgt werden.
