Marke	Heitronic
Modell	35461
Produkttyp	Energieverteiler (Mehrfachsteckdose)
Anzahl der Steckdosen	4 Steckdosen
Versorgungsspannung	220-240 V ~ 50/60 Hz
Maximale Belastung	3680 W (16 A)
Schutzart	IP44 (spritzwassergeschützt)
Schutzklasse	I (mit Schutzleiter)
Verwendung	Innen- und Außenbereich (auf stabiler, nicht entflammbarer Oberfläche)
Montage	Senkrecht, auf ebener und stabiler Oberfläche
Material	Wetterbeständiger Kunststoff
Farbe	Schwarz (Standard)
Kabellänge	Ca. 2 m
Abmessungen (ca.)	20 x 10 x 5 cm
Gewicht (ca.)	0,5 kg
Reinigung	Mit einem leicht feuchten, fusselfreien Tuch
Sicherheitshinweise	Nicht direktem Wasserstrahl aussetzen, nicht abdecken, Stecker nicht nacheinander einstecken
Wartung	Vor der Reinigung spannungsfrei schalten, regelmäßig auf Schäden prüfen
Reparierbarkeit	Reparaturen ausschließlich durch einen Fachmann (Elektriker)
Garantie	2 Jahre (unter Vorbehalt der gesetzlichen Bestimmungen)

Häufig gestellte Fragen - 35461 Heitronic

Kann ich diesen Energieverteiler im Freien verwenden?

Ja, dieses Modell ist für den Innen- und Außenbereich geeignet dank seiner Schutzart IP44. Achten Sie jedoch darauf, es nicht direktem Wasserstrahl auszusetzen und auf einer stabilen, nicht entflammbaren Oberfläche zu platzieren.

Was ist die maximale Leistung, die ich anschließen kann?

Die maximale Belastung beträgt 3680 W (16 A) insgesamt über alle Steckdosen. Überschreiten Sie diese Grenze niemals, um Überhitzungsrisiken zu vermeiden.

Wie installiere ich diesen Verteiler korrekt?

Vor der Installation schalten Sie den Strom am Sicherungsautomaten ab. Platzieren Sie den Verteiler senkrecht auf einer ebenen und stabilen Oberfläche. Schließen Sie die Drähte gemäß dem Schema an: Phase (braun), Neutralleiter (blau), Erde (grün/gelb). Schalten Sie den Strom nach Überprüfung wieder ein.

Was tun, wenn eine Steckdose nicht funktioniert?

Überprüfen Sie zuerst, ob das angeschlossene Gerät defekt ist. Kontrollieren Sie dann die Spannung und die Verbindungen. Stellen Sie sicher, dass der Sicherungsautomat nicht ausgelöst hat. Wenn das Problem weiterhin besteht, rufen Sie einen Elektriker.

Kann ich mehrere Geräte gleichzeitig anschließen?

Ja, Sie können bis zu 4 Geräte anschließen, achten Sie jedoch darauf, dass die Gesamtleistung 3680 W (16 A) nicht überschreitet. Stecken Sie die Stecker nicht nacheinander ein.

Wie reinige ich diesen Energieverteiler?

Ziehen Sie zuerst den Stecker. Reinigen Sie ihn mit einem leicht feuchten, weichen und fusselfreien Tuch. Verwenden Sie niemals einen Hochdruckreiniger oder aggressive Reinigungsmittel.

Kann der Verteiler abgedeckt werden?

Nein, er darf nicht in Betrieb genommen werden, wenn er abgedeckt ist. Dies könnte zu Überhitzung und Brandgefahr führen.

Welche Schutzklasse hat dieses Gerät?

Es handelt sich um die Schutzklasse I, was bedeutet, dass es mit einem Schutzleiter (Erde) für erhöhte Sicherheit ausgestattet ist.

Kann ich den Verteiler selbst modifizieren oder reparieren?

Modifikationen sind verboten und führen zum Erlöschen der Garantie. Bei Beschädigungen dürfen Reparaturen ausschließlich von einem Fachmann (Elektriker) durchgeführt werden.

Wie entsorge ich dieses Produkt am Ende seiner Lebensdauer?

Werfen Sie es nicht in den Hausmüll. Geben Sie es an einer öffentlichen Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) ab.

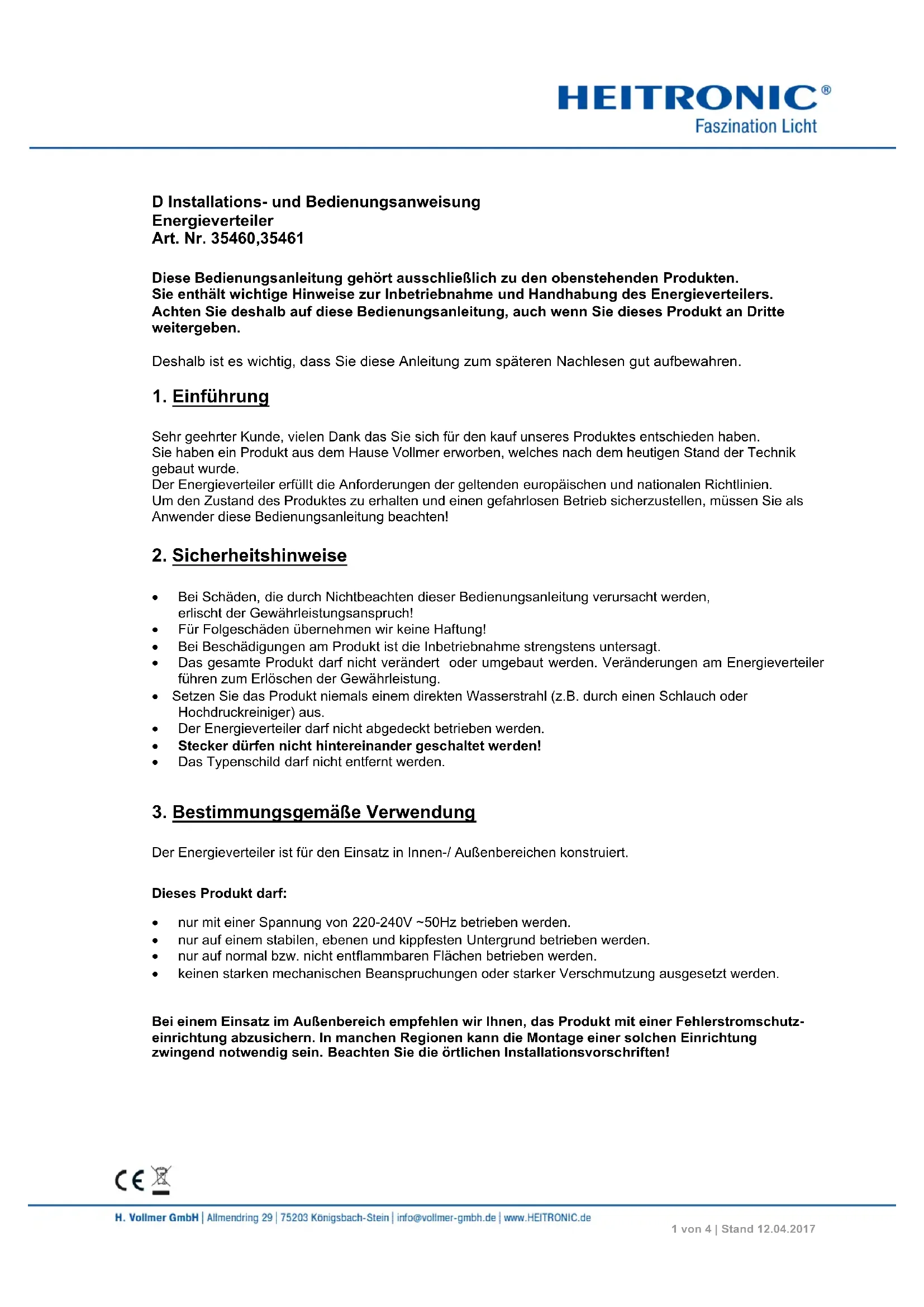

BEDIENUNGSANLEITUNG 35461 Heitronic

D Installations- und Bedienungsanweisung

Energieverteiler

Art. Nr. 35460,35461

Diese Bedienungsanleitung gehört ausschließlich zu den obenstehenden Produkten.

Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung des Energieverteilers.

Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte weitergeben.

Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.

1. Einführung

Sehr geehrter Kunde, vielen Dank das Sie sich für den kauf unseres Produktes entschieden haben.

Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik gebaut wurde.

Der Energieverteiler erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

2. Sicherheitshinweise

• Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Gewährleistungsanspruch!
  • Für Folgeschäden übernehmen wir keine Haftung!
• Bei Beschädigungen am Produkt ist die Inbetriebnahme strengstens untersagt.
• Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen am Energieverteiler führen zum Erlöschen der Gewährleistung.
• Setzen Sie das Produkt niemals einem direkten Wasserstrahl (z.B. durch einen Schlauch oder Hochdruckreiniger) aus.
  • Der Energieverteiler darf nicht abgedeckt betrieben werden.
  • Stecker dürfen nicht hintereinander geschaltet werden!
  • Das Typenschild darf nicht entfernt werden.

3. Bestimmungsgemäße Verwendung

Der Energieverteiler ist für den Einsatz in Innen-/ Außenbereichen konstruiert.

Dieses Produkt darf:

• nur mit einer Spannung von 220-240V \~50Hz betrieben werden.
• nur auf einem stabilen, ebenen und kippfesten Untergrund betrieben werden.
• nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.
• keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.

Bei einem Einsatz im Außenbereich empfehlen wir Ihnen, das Produkt mit einer Fehlerstromschutz-einrichtung abzusichern. In manchen Regionen kann die Montage einer solchen Einrichtung zwingend notwendig sein. Beachten Sie die örtlichen Installationsvorschriften!

4. Vor der Installation/Inbetriebnahme

• Der Energieverteiler darf nur außerhalb der Verpackung betrieben werden.
- Nehmen Sie das Produkt vorsichtig aus der Verpackung.
- Stellen Sie sicher dass die Anschlusswerte Ihrer Hausinstallation mit den Daten auf dem Typenschild des Produktes übereinstimmen.
- Bevor Sie den Energieverteiler in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf das Produkt nicht betrieben werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
• Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

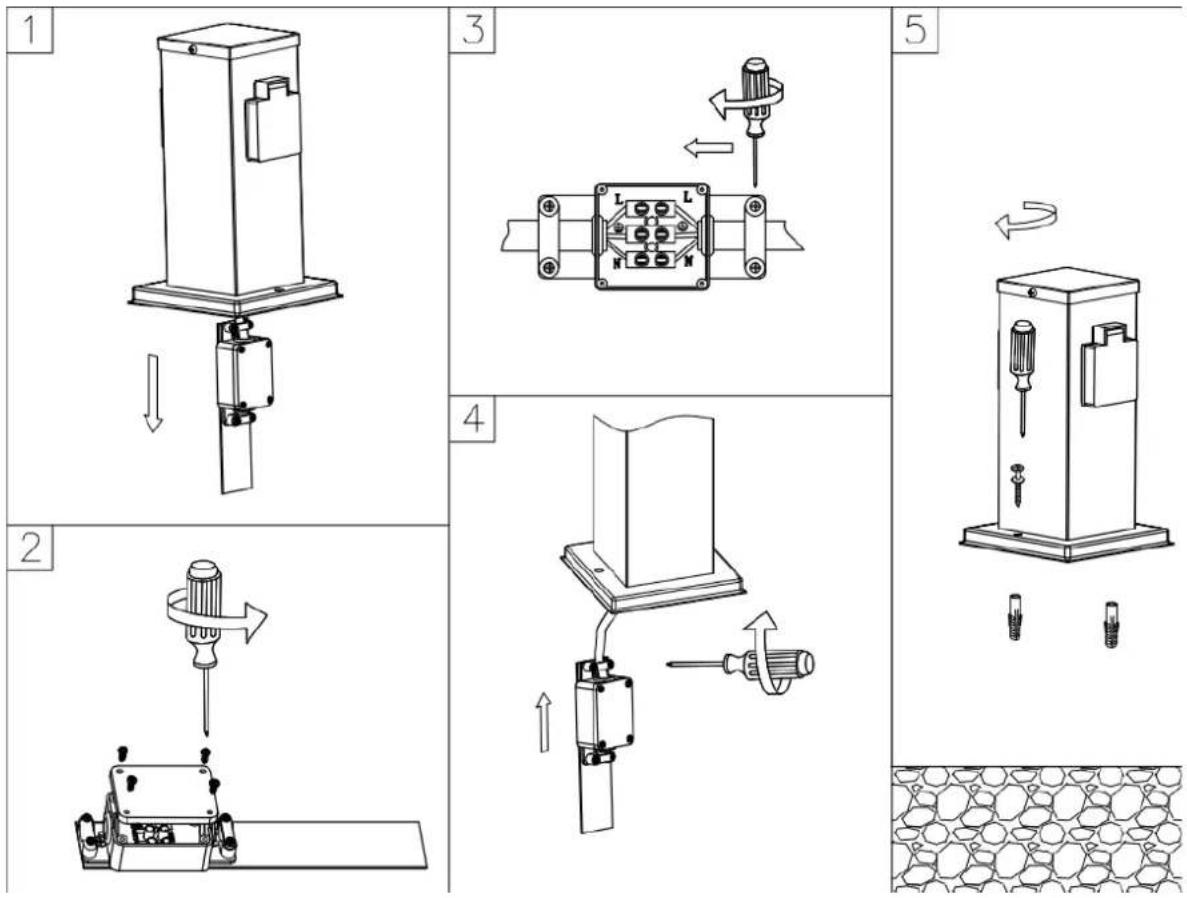

5. Installation/Inbetriebnahme

• Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten der Hausinstallation aus.
• Bestimmen Sie den Platz der Anbringung. Stellen Sie sicher dass sich am Standort des Energieverteilers kein Wasser ansammeln kann.
• Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht des Energieverteilers dauerhaft und zuverlässig zu tragen. Dieser darf ausschließlich aufrecht stehend in Betrieb genommen werden!
• Stellen Sie vor Anschluss eines Verbrauchers sicher dass die maximale Belastung des Energieverteilers nicht überschritten wird.
  • Achten Sie bei der Verlegung des Kabels auf mögliche Stolpergefahren, speziell in Gehbereichen
• Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind. Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
• Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.
  • Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.

Live : Brown ; Braun Earth : Green/Yellow ; Grun/Gelb Neutral : Blue ; Blau

6. Funktionsstörungen

Angeschlossener Verbraucher schaltet nicht ein

• Verbraucher defekt?
- Spannungsprüfung
• Kontrolle der angeschlossenen Leitungen
• Sicherung eingeschaltet?

7. Technische Daten

Artikel Anschluss Energieverteiler Belastbarkeit				Schutz-art	Schutz-klasse
35460	220-240V, 50 ~ 60 Hz	2 Steckdosen	Max. 3680W, 16A	IP 44	I
35461	220-240V, 50 ~ 60 Hz	4 Steckdosen	Max. 3680W, 16A	IP 44	I

8. Pflege

• Schalten Sie erst das gesamte Produkt spannungsfrei bevor Sie Reinigungs- oder Pflegemaßnahmen an dem Produkt vornehmen.
• Reinigen Sie das Produkt regelmäßig - nur mit einem leicht angefeuchteten, weichem und fusselfreien Tuch. Beachten Sie eventuell beiliegende Hinweise.

9. Entsorgung

- Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als Hausmüll entsorgt werden.

35460

7. Technische gegevens

Artikel Aansluiting Energieverdeler Belastbaarheid				Bescher-mings-art	Bescher mings-klasse
35460	220-240V, 50 ~ 60 Hz	2 Steckdosen	Max. 3680W, 16A	IP 44	I
35461	220-240V, 50 ~ 60 Hz	4 Steckdosen	Max. 3680W, 16A	IP 44	I

8. Onderhoud

Merkblatt zur Edelstahlpflege

Allgemein

Die besten Nachrichten rund um die Reinigung und Pflege von Edelstahl sind die, dass Edelstahl nur sehr wenig Pflege benötigt und Verunreinigungen meist einfach zu entfernen sind. Der Grund für diese Vorteile ist die Oberfläche von Edelstahl: Auch ohne organische Beschichtungen oder metallische Überzüge sieht sie für lange Zeit glänzend aus.

Dennoch können eine sachgemäße Reinigung und Pflege dazu beitragen, die Schönheit und Haltbarkeit von Edelstahl noch langfristiger zu sichern.

Pflege

Im Außenbereich, beispielsweise an Edelstahlleuchten, braucht Edelstahl natürlich etwas mehr Pflege als im Innenbereich. Dies gilt besonders in Gebieten, wo Umwelteinflüsse dem Edelstahl zusetzen. So ist die Luft an der Küste sehr salzhaltig, in der Nähe von Industriegebieten kommen atmosphärisch bedingte Verschmutzungen hinzu.

Oft genügt schon ein Regenschauer, um Verschmutzungen zu entfernen. Wer zusätzlich noch etwas für die Schönheit und Haltbarkeit des Edelstahls tun möchte, führt regelmäßige Reinigungen durch. Bei „aggressiver Atmosphäre“ sollte dies alle drei bis sechs Monate vorgenommen werden, bei weniger aggressiven Umweltbedingungen sind die Pflegeintervalle von sechs bis zwölf Monate ausreichend.

Wasser und ein sauberes Tuch genügen in der Regel für gute Ergebnisse. Bei stark verschmutzten Oberflächen können Edelstahl-Pflegeprodukte helfen. Behandelt werden sollte immer die komplette Oberfläche des Artikels, um ein gleichmäßiges, fleckfreies Ergebnis zu erzielen.

Pflegemittel & Co

Für die Reinigung von Edelstahl müssen generell eisenfreie Reinigungsmaterialien benutzt werden, da sonst die Edelstahloberfläche beschädigt wird.

Ein gut sortiertes Pflege- und Reinigungsset besteht aus:

• einem Tuch und/oder einem Leder
• einem Schwamm (Achtung: Kein Scheuerschwamm oder Stahlwolle)
• einem speziellen Edelstahlreiniger oder einem anderen Reinigungsmittel
• einer Flasche entmineralisiertem Wasser (hinterlässt keine Kalkflecken).
