35461 - Prise murale Heitronic - Notice d'utilisation et mode d'emploi gratuit

Marque	Heitronic
Modèle	35461
Type de produit	Distributeur d'énergie (prise murale multiple)
Nombre de prises	4 prises de courant
Tension d'alimentation	220-240 V ~ 50/60 Hz
Charge maximale	3680 W (16 A)
Indice de protection	IP44 (protégé contre les projections d'eau)
Classe de protection	I (avec conducteur de protection)
Utilisation	Intérieur et extérieur (sur surface stable et non inflammable)
Installation	Verticale, sur surface plane et stable
Matériau	Plastique résistant aux intempéries
Couleur	Noir (standard)
Longueur de câble	Environ 2 m
Dimensions (approx.)	20 x 10 x 5 cm
Poids (approx.)	0,5 kg
Nettoyage	Avec un chiffon légèrement humide et non pelucheux
Consignes de sécurité	Ne pas exposer à un jet d'eau direct, ne pas recouvrir, ne pas brancher les connecteurs les uns après les autres
Entretien	Mettre hors tension avant nettoyage, vérifier régulièrement l'absence de dommages
Réparabilité	Réparations exclusivement par un électricien professionnel
Garantie	2 ans (sous réserve des conditions légales)

FOIRE AUX QUESTIONS - 35461 Heitronic

Puis-je utiliser ce distributeur d'énergie à l'extérieur ?

Oui, ce modèle est conçu pour une utilisation en intérieur et en extérieur grâce à son indice de protection IP44. Veillez toutefois à ne pas l'exposer à un jet d'eau direct et à le placer sur une surface stable et non inflammable.

Quelle est la puissance maximale que je peux brancher ?

La charge maximale est de 3680 W (16 A) au total sur toutes les prises. Ne dépassez jamais cette limite pour éviter tout risque de surchauffe.

Comment installer correctement ce distributeur ?

Avant l'installation, coupez le courant au disjoncteur. Placez le distributeur verticalement sur une surface plane et stable. Raccordez les fils conformément au schéma : phase (brun), neutre (bleu), terre (vert/jaune). Remettez le courant après vérification.

Que faire si une prise ne fonctionne pas ?

Vérifiez d'abord si l'appareil branché est défectueux. Contrôlez ensuite la tension et les connexions. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, faites appel à un électricien.

Puis-je brancher plusieurs appareils en même temps ?

Oui, vous pouvez brancher jusqu'à 4 appareils, mais veillez à ce que la puissance totale ne dépasse pas 3680 W (16 A). Ne branchez pas les connecteurs les uns après les autres.

Comment nettoyer ce distributeur d'énergie ?

Débranchez d'abord l'appareil. Nettoyez-le avec un chiffon légèrement humide, doux et non pelucheux. N'utilisez jamais de nettoyeur haute pression ou de produits agressifs.

Le distributeur peut-il être recouvert ?

Non, il ne doit pas être mis en service en étant recouvert. Cela pourrait provoquer une surchauffe et un risque d'incendie.

Quelle est la classe de protection de cet appareil ?

Il s'agit de la classe de protection I, ce qui signifie qu'il est équipé d'un conducteur de protection (terre) pour une sécurité renforcée.

Puis-je modifier ou réparer moi-même le distributeur ?

Les modifications sont interdites et annulent la garantie. En cas de dommage, les réparations doivent être effectuées exclusivement par un électricien professionnel.

Comment éliminer ce produit en fin de vie ?

Ne le jetez pas avec les déchets ménagers. Déposez-le dans un point de collecte public pour déchets d'équipements électriques et électroniques (DEEE).

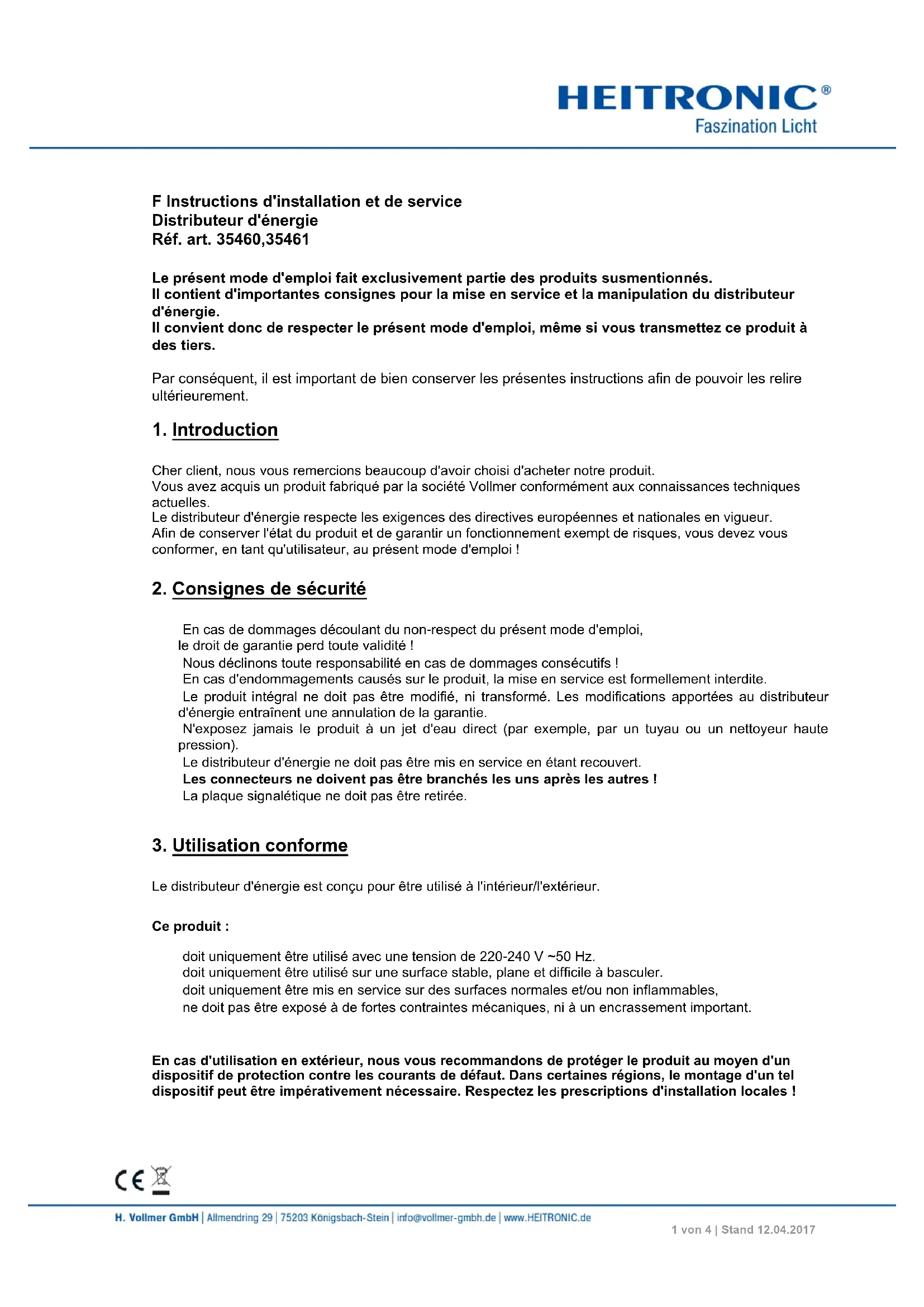

MODE D'EMPLOI 35461 Heitronic

F Instructions d'installation et de service

Distributeur d'énergie

Réf. art. 35460,35461

Le présent mode d'emploi fait exclusivement partie des produits susmentionnés.

Il contient d'importantes consignes pour la mise en service et la manipulation du distributeur d'énergie.

Il convient donc de respecter le présent mode d'emploi, même si vous transmettez ce produit à des tiers.

Par conséquent, il est important de bien conserver les présentes instructions afin de pouvoir les relire ultérieurement.

1. Introduction

Cher client, nous vous remercions beaucoup d'avoir choisi d'acheter notre produit.

Vous avez acquis un produit fabriqué par la société Vollmer conformément aux connaissances techniques actuelles.

Le distributeur d'énergie respecte les exigences des directives européennes et nationales en vigueur.

Afin de conserver l'état du produit et de garantir un fonctionnement exempt de risques, vous devez vous conformer, en tant qu'utilisateur, au présent mode d'emploi !

2. Consignes de sécurité

En cas de dommages découlant du non-respect du présent mode d'emploi,

le droit de garantie perd toute validité !

Nous déclinons toute responsabilité en cas de dommages consécutifs !

En cas d'endommagements causés sur le produit, la mise en service est formellement interdite.

Le produit intégral ne doit pas être modifié, ni transformé. Les modifications apportées au distributeur d'énergie entraînent une annulation de la garantie.

N'exposez jamais le produit à un jet d'eau direct (par exemple, par un tuyau ou un nettoyeur haute pression).

Le distributeur d'énergie ne doit pas être mis en service en étant recouvert.

Les connecteurs ne doivent pas être branchés les uns après les autres !

La plaque signalétique ne doit pas être retirée.

3. Utilisation conforme

Le distributeur d'énergie est conçu pour être utilisé à l'intérieur/l'extérieur.

Ce produit :

doit uniquement être utilisé avec une tension de 220-240 V \~50 Hz.

doit uniquement être utilisé sur une surface stable, plane et difficile à basculer.

doit uniquement être mis en service sur des surfaces normales et/ou non inflammables,

ne doit pas être exposé à de fortes contraintes mécaniques, ni à un encrassement important.

En cas d'utilisation en extérieur, nous vous recommandons de protéger le produit au moyen d'un dispositif de protection contre les courants de défaut. Dans certaines régions, le montage d'un tel dispositif peut être impérativement nécessaire. Respectez les prescriptions d'installation locales !

4. Avant l'installation/la mise en service

• Le distributeur d'énergie doit uniquement être mis en service en dehors de son emballage. - Ôtez le produit de l'emballage avec précaution. - Assurez-vous que les valeurs de raccordement de votre installation domestique correspondent aux données inscrites sur la plaque signalétique du produit. - Avant de mettre en service le distributeur d'énergie, assurez-vous que celui-ci n'a pas été endommagé pendant le transport. En cas d'endommagements causés sur les pièces électriques, le produit ne doit pas être mis en service. Les réparations doivent exclusivement être réalisées par un électricien professionnel. - Tenir le matériel d'emballage hors de portée des enfants et des animaux domestiques. Risque d'étouffement !

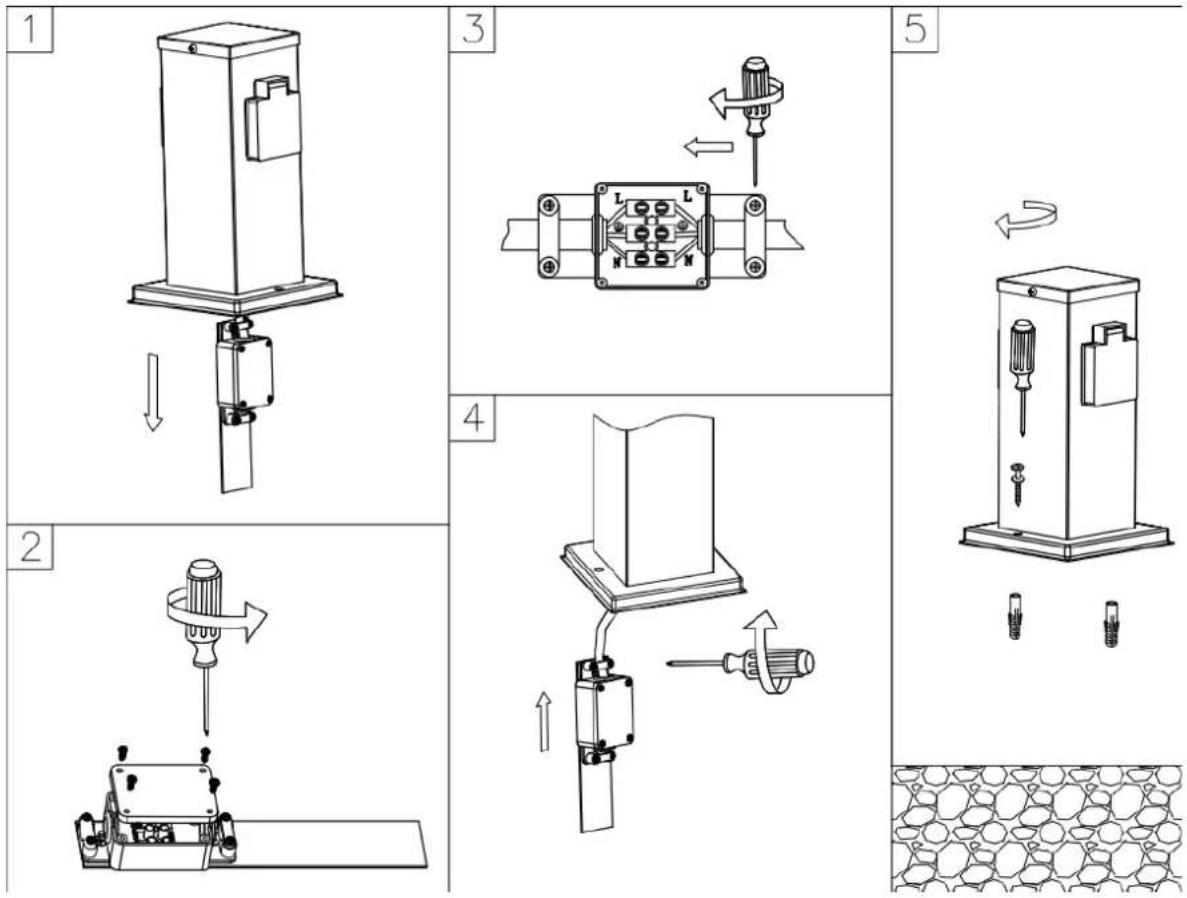

5. Installation/mise en service

• Avant l'installation, les conduites de raccordement côté bâtiment doivent être mises hors tension et protégées contre toute remise en marche. À cet effet, déclenchez le disjoncteur automatique correspondant de l'installation domestique.
• Déterminez le lieu de pose Assurez-vous que de l'eau ne peut pas s'accumuler sur l'emplacement du distributeur d'énergie.
• Veillez à ce que la surface soit conçue pour porter le poids du distributeur d'énergie de façon durable et fiable. Celui-ci doit exclusivement être mis en service verticalement !
• Assurez-vous, avant de raccorder un consommateur, que la charge maximale du distributeur d'énergie n'est pas dépassée.
• Lors de la pose du câble, veillez aux éventuels risques de trébuchement, en particulier dans les zones praticables.
• Ne pas tordre les câbles, veillez à ce que les câbles et les connecteurs soient exempts de forces de traction et de torsion. Protégez tous les câbles et toutes les isolations d'éventuels endommagements. • Vérifiez de nouveau le bon raccordement.
• Allumez de nouveau le disjoncteur automatique de l'installation domestique.

Live : Brown ; Braun Earth : Green/Yellow ; Grun/Gelb Neutral : Blue ; Blau

Le consommateur raccordé ne s'allume pas

• Consommateur défectueux ?
• Contrôle de la tension • Contrôle des conduites raccordées
• Fusible allumé ?

7. Données techniques

Article	Raccordement	Distributeur d'énergie	Capacité de charge	Indice de protection	Classe de protection
35460	220-240V, 50 ~ 60 Hz	2 Steckdosen	Max. 3680W, 16A	IP 44	I
35461	220-240V, 50 ~ 60 Hz	4 Steckdosen	Max. 3680W, 16A	IP 44	I

8. Entretien

• Mettez d'abord le produit intégral hors tension avant d'entreprendre des tâches de nettoyage et d'entretien sur celui-ci.
• Nettoyez régulièrement le produit - uniquement avec un chiffon légèrement humidifié, moelleux et exempt de peluches.. Respectez les consignes éventuellement jointes.

9. Élimination

- Les vieux appareils électroniques doivent être acheminés aux points de collecte publics et non éliminés comme des déchets ménagers.

35460
