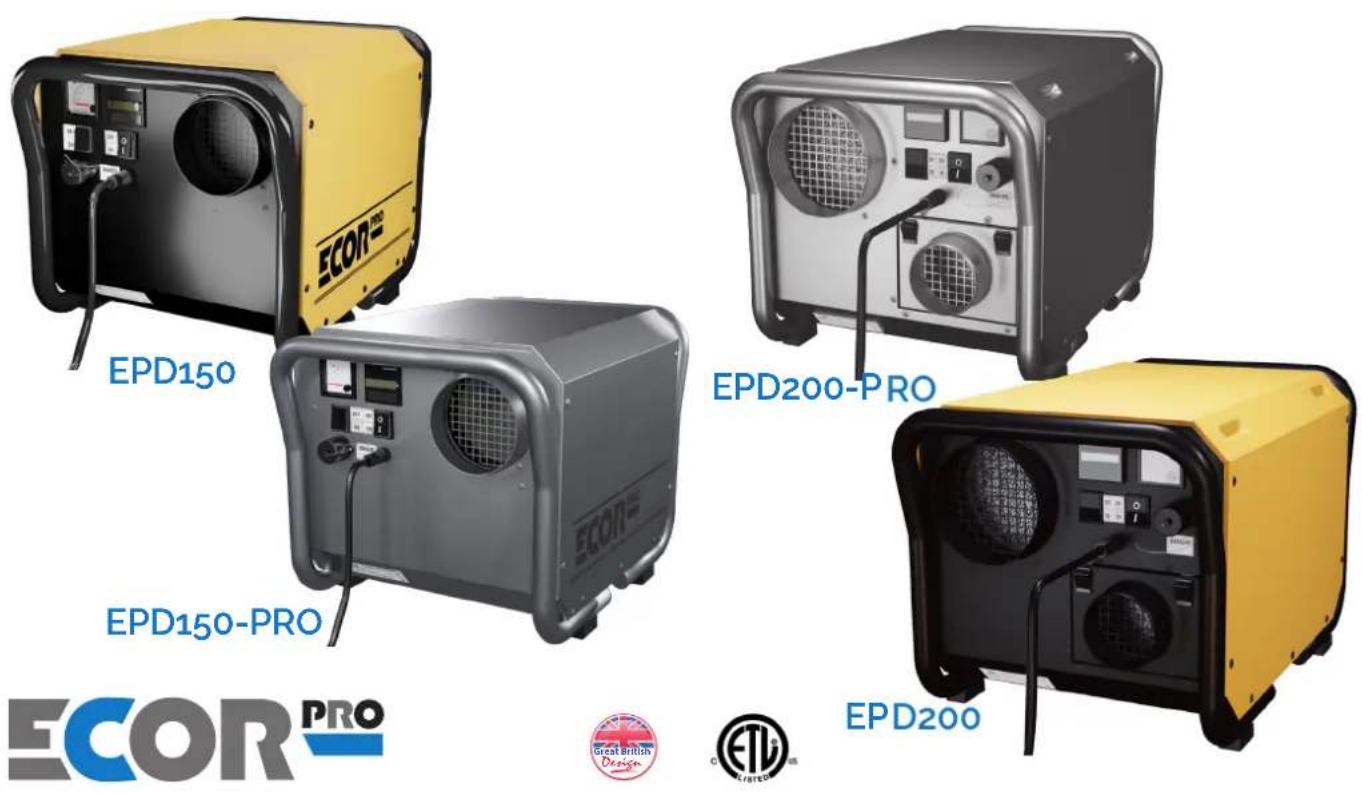

EPD150 - Déshumidificateur Ecor Pro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur par dessiccation
Marque	Ecor Pro
Modèle	EPD150
Fonction principale	Élimination de l'humidité par rotor dessiccatif
Technologie de séchage	Rotor dessiccatif (nid d'abeilles hygroscopique)
Alimentation	Secteur, fiche avec terre
Consommation électrique	2–3 A (environ 460–690 W) à 230 V
Type de chauffage	PTC céramique (régénération)
Système de ventilation	Ventilateur RadiCal breveté (process et regen)
Filtre à air	Filtre à air d'admission lavable (aspirateur ou détergent doux)
Contrôle	Interrupteur marche/arrêt, ampèremètre, compteur horaire, interrupteur hygrostat à distance
Connectivité	Connecteur pour hygrostat à distance (tension secteur)
Sécurité	Protection anti-surchauffe (réinitialisation manuelle), fusible, mise à la terre
Entretien	Nettoyage du filtre, du rotor et de la batterie avec aspirateur ou air comprimé
Utilisation	Intérieur uniquement, peut être placé dans ou à l'extérieur de la pièce
Accessoires optionnels	Conduits flexibles, hygrostat haute tension, mousse réticulée
Rotor dessiccatif	Entraîné par moteur à engrenages via courroie crantée (~20 tr/h)

FOIRE AUX QUESTIONS - EPD150 Ecor Pro

Comment installer le déshumidificateur EPD150 ?

Placez l'appareil au centre de la pièce, à l'intérieur ou à l'extérieur de la zone à sécher. Assurez-vous que les conduites d'admission et de sortie ne sont pas bouchées. La sortie d'air humide (Wet-Air-Out) doit être évacuée à l'extérieur via un conduit. Branchez l'appareil sur une prise secteur avec terre.

Puis-je utiliser une rallonge électrique avec le déshumidificateur ?

Non, il est interdit d'utiliser une rallonge. Si aucune prise secteur n'est disponible, faites-en installer une par un électricien agréé.

Comment nettoyer le filtre à air ?

Vérifiez régulièrement le filtre à air d'admission. Nettoyez-le avec un aspirateur ou lavez-le avec un détergent doux. Ne faites jamais fonctionner l'appareil sans filtre, car la poussière réduit les performances du rotor.

Que faire si le déshumidificateur ne fonctionne pas ?

Vérifiez que l'appareil est branché, que le fusible est intact, que l'humidistat à distance est correctement réglé et que l'hygrostat (si installé) est en marche.

Pourquoi le débit d'air est-il faible ?

Causes possibles : filtre à air encrassé, admission ou sortie bouchée, tuyaux obstrués, tension d'alimentation insuffisante, ou ventilateur défectueux. Vérifiez ces points.

Comment réinitialiser la protection anti-surchauffe ?

Si la protection anti-surchauffe s'est enclenchée, rétablissez d'abord le débit d'air. Ensuite, enfoncez le bouton rouge (R) de réinitialisation manuelle.

Où placer l'appareil pour un meilleur rendement ?

À l'intérieur de la pièce, placez-le au centre, loin des murs. À l'extérieur, raccordez des conduits pour diriger l'air sec dans la pièce. La sortie d'air humide doit toujours être évacuée à l'extérieur.

Comment utiliser un hygrostat à distance ?

Branchez l'hygrostat entre les broches 1 et 3 du connecteur à distance (tension secteur). Mettez l'interrupteur 'Remote Humidistat' sur ON. L'appareil fonctionnera selon le réglage de l'hygrostat.

Que faire si le rotor ne tourne pas ?

Vérifiez la tension de la courroie crantée, le fonctionnement du moteur d'entraînement et l'alignement du rotor. La courroie peut être retendue avec les 4 vis de montage (ne pas surmener).

Comment entretenir le rotor dessiccatif ?

Le rotor ne nécessite aucune maintenance spécifique. S'il est encrassé (ex. fonctionnement sans filtre), nettoyez-le avec un aspirateur ou de l'air comprimé à basse pression.

MODE D'EMPLOI EPD150 Ecor Pro

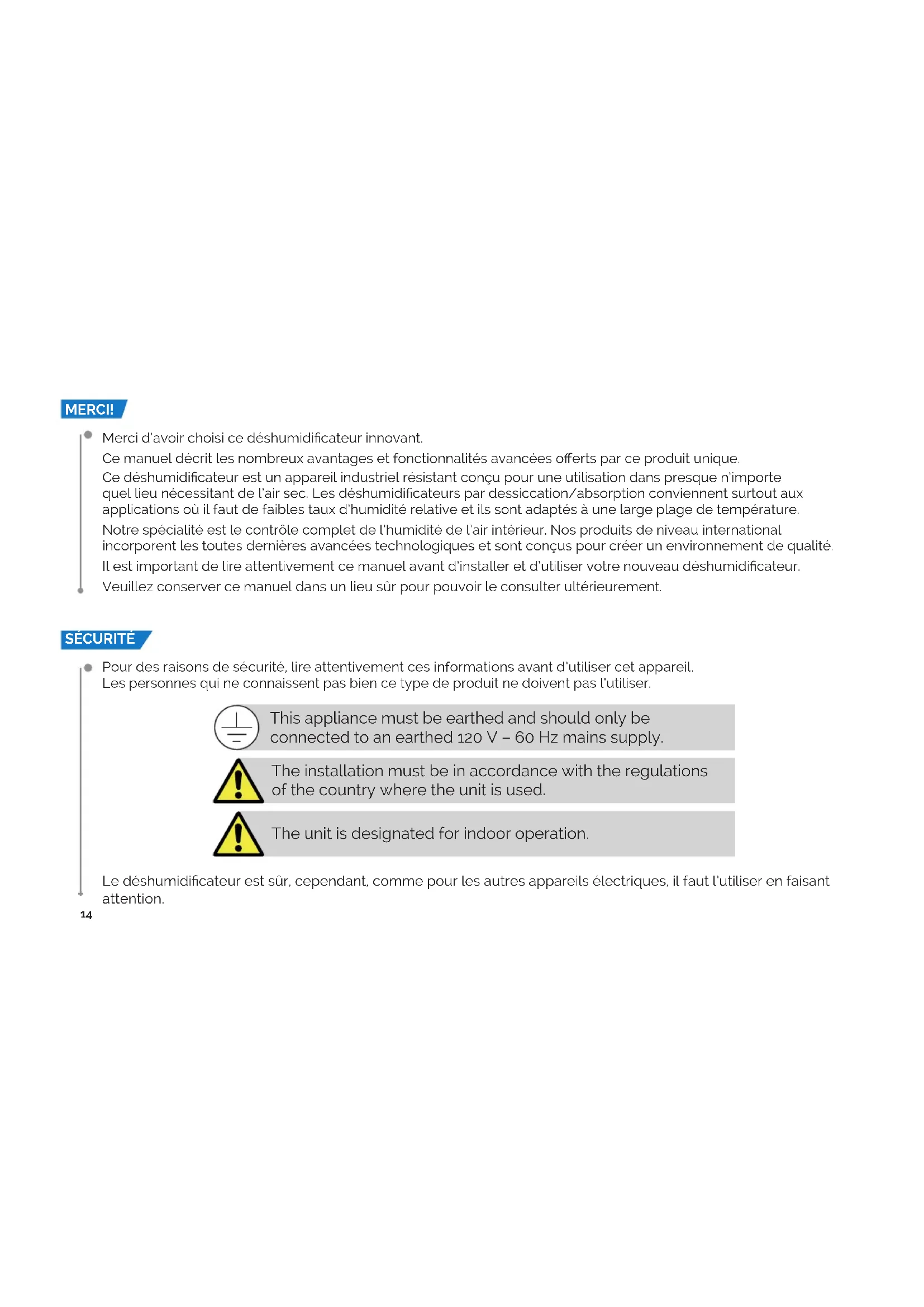

Merci d'avoir choisi ce déshumidificateur innovant.

Ce manuel décrit les nombreux avantages et fonctionnalités avancées offerts par ce produit unique.

Ce déshumidificateur est un appareil industriel résistant conçu pour une utilisation dans presque n'importe quel lieu nécessitant de l'air sec. Les déshumidificateurs par dessiccation/absorption conviennent surtout aux applications où il faut de faibles taux d'humidité relative et ils sont adaptés à une large plage de température.

Notre spécialité est le contrôle complet de l'humidité de l'air intérieur. Nos produits de niveau international incorporent les toutes dernières avancées technologiques et sont conçus pour créer un environnement de qualité.

Il est important de lire attentivement ce manuel avant d'installer et d'utiliser votre nouveau déshumidificateur.

Veuillez conserver ce manuel dans un lieu sûr pour pouvoir le consulter ultérieurement.

Sécurité

- Pour des raisons de sécurité, lire attentivement ces informations avant d'utiliser cet appareil. Les personnes qui ne connaissent pas bien ce type de produit ne doivent pas l'utiliser.

Le déshumidificateur est sûr, cependant, comme pour les autres appareils électriques, il faut l'utiliser en faisant attention.

Sécurité (2)

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou par des personnes ne le connaissant pas bien, sauf si elles ont été supervisées ou informées, par un responsable de leur sécurité, quant à l'utilisation de cet appareil.
• Il faut surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas nettoyer l'appareil en le vaporisant d'eau ou le plongeant dans l'eau.
• Ne pas introduire d'objet dans les ouvertures du déshumidificateur.
• Avant de nettoyer l'appareil ou n'importe lequel de ses éléments, le débrancher de l'alimentation secteur.
• Ne jamais utiliser une rallonge pour brancher l'appareil à une prise secteur. S'il n'y a aucune prise secteur disponible, il faut en faire installer une par un électricien agréé.
• Tout entretien autre que le nettoyage normal ou le remplacement du filtre doit être effectué par un réparateur agréé. Le non-recours à un personnel agréé pour l'entretien pourrait annuler la garantie. Votre déshumidificateur est livré avec un cordon électrique et une fiche avec terre. Dans le cas où il faudrait remplacer cette fiche à un moment donné, il faudrait utiliser une fiche électrique avec terre.

Avertissement ! Ne jamais utiliser cet appareil si son cordon ou sa fiche sont endommagés. Si le cordon électrique est endommagé, il doit être remplacé par un réparateur agréé ou une personne similairement qualifiée afin d'éviter tout danger.

Il faut avoir un accès direct à la fiche électrique après l'avoir branchée à l'alimentation secteur !

N'utilisez jamais l'appareil :

• lorsque le cordon est endommagé
• en des endroits où le cordon peut être endommagé
• lorsque des liquides peuvent pénétrer dans l'appareil ou s'écouler sur celui-ci
• en des endroits où des produits chimiques peuvent provoquer des dommages

Faites réaliser des réparations exclusivement par un professionnel agréé.

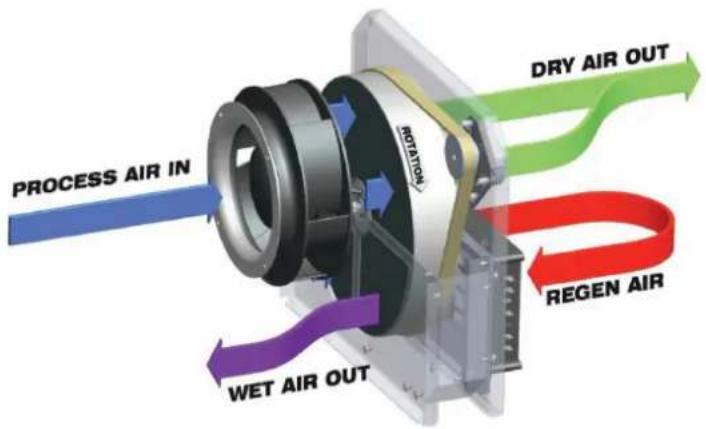

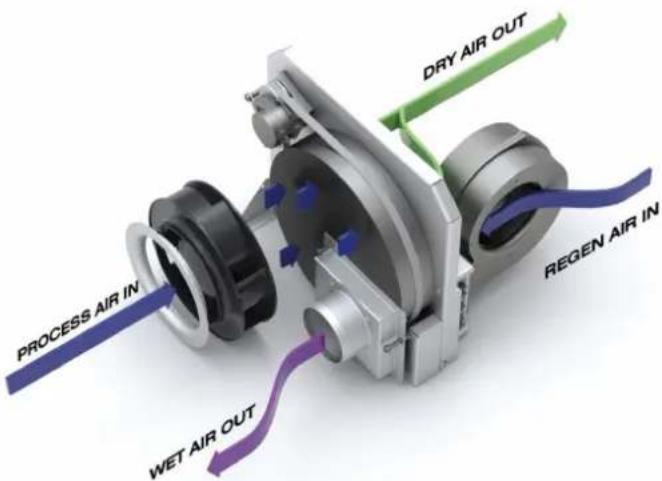

Comment fonctionne EPD150/EPD150-PRO

• une partie du rotor absorbant. Alors que l'air traverse le rotor, le nid d'abeilles de membranes hygroscopiques absorbe presque toute l'humidité, créant ainsi une colonne d'air extrêmement sèche. La majeure partie de cette colonne d'air est directement évacuée par 'Dry Air Outlet'. Cependant, une partie de cet air (Regen Air) est séparée et dirigée à travers une batterie de chauffage (Régénération par chaleur) où sa température est augmentée. Cet air est ensuite recyclé à travers une section du rotor. Alors que cet air est à nouveau circulé à travers les membranes, sa température plus élevée chasse l'humidité absorbée précédemment et l'évacue sous forme d'air humide chaud par la conduite de 'Wet Air Out'. Alors que la roue tourne, ce processus de collecte et d'élimination de l'humidité est continu.

• une partie du rotor absorbant. Alors que l'air traverse le rotor, le nid d'abeilles de membranes hygroscopiques absorbe presque toute l'humidité, créant ainsi une colonne d'air extrêmement sèche. La majeure partie de cette colonne d'air est directement évacuée par 'Dry Air Outlet'. Un deuxième ventilateur pousse un flux d'air séparé (Regen Air) à travers un banc de chauffage (Regen Heater) où sa température est élevée. Cet air est ensuite redirigé à travers une section du rotor. Lorsque cet air repasse à travers les membranes, sa température plus élevée chasse l'humidité absorbée précédemment et l'évacue sous forme d'air humide chaud par le conduit 'Wet Air Out'. Lorsque la roue tourne, ce processus de collecte et d'évacuation de l'humidité est continu.

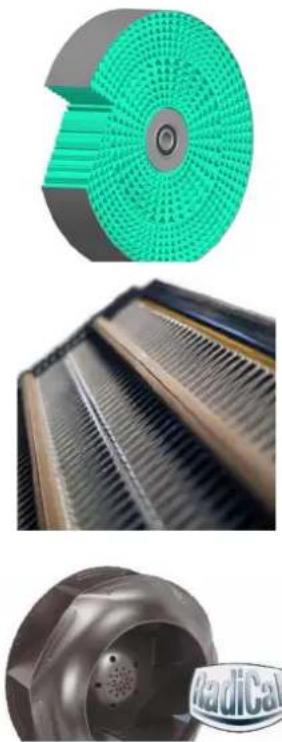

Le rotor déshydratant est le cœur du déshumidificateur EPD. Il s'agit d'un ensemble de membranes spécialement absorbantes agencées en une série d'ondulations (comme indiqué dans l'image en coupe ci-dessous) afin d'obtenir une vaste surface qui en fait un produit extrêmement efficace. Il est enfermé dans un anneau en acier galvanisé et tourne sur des roulements à billes scellés de haute qualité.

Le déshumidificateur EPD utilise un réchauffeur à régénération de type PTC en céramique. Les appareils de chauffage à coefficient de température positif (PTC) sont basés sur un semi-conducteur qui change de résistance à mesure que la température augmente. Le semi-conducteur est conçu pour que sa résistance augmente rapidement à une température prédéfinie, de sorte qu'il soit maintenu dans une large gamme de conditions de fonctionnement.

Cette caractéristique signifie que l'élément chauffant ne peut jamais trop chauffer à des températures dangereuses, même si le flux d'air de régénération est complètement bloqué.

Système de ventilation

Le déshumidificateur EPD utilise un ventilateur breveté «RadiCal», ce qui en fait un système extrêmement efficace et silencieux. Il est conçu pour assurer un bon équilibre des débits d'air pour les débits d'air «Process» et «Regen».

Positionnement

Le déshumidificateur est conçu uniquement pour une utilisation en intérieur. Cependant, il peut être placé à l'intérieur ou à l'extérieur de la pièce à sécher.

Positionnement à l'intérieur de la pièce

Lorsque le déshumidificateur est placé à l'intérieur de la pièce, le positionner au centre, en s'assurant que les conduites d'admission et de sortie ne sont pas bouchées. Si nécessaire, il est possible de connecter des tuyaux à la conduite de sortie et/ou d'admission pour diriger le séchage vers des surfaces spécifiques.

La Sortie Wet-Air-Oute DOIT être évacuée, par l'intermédiaire de tuyaux, à l'extérieur de la pièce.

Positionnement à l'extérieur de la pièce

Lorsque l'appareil est placé à l'extérieur de la pièce, raccordez les conduits à la sortie pour diriger le flux d'air sec dans la pièce à sécher.

Alternativement, l'entrée peut également être raccordée à la pièce pour donner un effet de recirculation. Dans ce cas, cependant, comme l'appareil utilise une partie de l'air d'entrée pour la régénération, il faut prévoir dans le conduit d'entrée la possibilité d'aspirer également l'air à l'extérieur de la pièce.

Remarque :

Comme la décharge Wet-Air-Out est chaude et très humide, veillez à ce qu'elle soit dirigée dans un endroit où elle n'aura aucun effet négatif sur l'environnement immédiat.

Les tuyaux doivent être aussi courts que possible ; de grandes longueurs de tuyaux réduiront la performance de l'appareil.

Le décharge Wet-Air-Out est chaud et humide, lorsqu'un conduit est fixé, de la condensation peut se former à l'intérieur du conduit. Ce conduit doit être incliné vers le bas et s'éloigner de l'appareil afin d'éviter que de la condensation ne s'écoule à nouveau dans l'appareil.

Utilisation autonome

Brancher l'appareil à une alimentation secteur appropriée.

S'assurer que l'interrupteur 'Humidistat à distance' se trouve sur la position 'OFF' (O ARRÊT).

Basculer l'interrupteur de mise 'SOUS/HORS TENSION' sur la position 'ON' (I MARCHE).

Le ventilateur se mettra en marche et l'aiguille de l'ampèremètre montera. L'ampèremètre indique le courant électrique utilisé par la batterie de chauffage CTP. Sa lecture dépendra de la température de l'air 'Process' et du débit d'air de 'Regen'. Normalement, il indiquera entre 2 et 3 ampères (EPD150) ou entre 4 et 6 ampères (EPD200) – cette lecture sera réduite si le débit d'air est faible ou si la température de l'air traité est élevée.

Utilisation à distance

Pour une utilisation à distance, il est nécessaire de brancher un interrupteur ou humidistat par l'intermédiaire du 'Remote Humidistat Connector' ; il suffit de retirer le bouchon anti-poussière pour y accéder. Une fiche de connexion est disponible sur demande.

ATTENTION ! La tension du connecteur à distance est de secteur !

L'interrupteur/humidistat à distance doit être branché entre les broches 1 et 3.

La broche de masse est connectée à la terre et peut être utilisée le cas échéant (voir le schéma de câblage).

L'interrupteur 'Remote Humidistat' doit être positionné sur la position 'ON' (MARCHE).

L'appareil fonctionnera alors suivant la position de l'interrupteur de fonctionnement à distance.

Filtre à air

Le EPD est équipé d'un filtre à air d'admission; il faut le vérifier régulièrement et le nettoyer si nécessaire. Il peut être nettoyé avec un aspirateur ou lavé avec un détergent doux.

ATTENTION ! Ne pas faire fonctionner l'appareil sans filtre car la poussière réduira la performance du rotor dessiccatif.

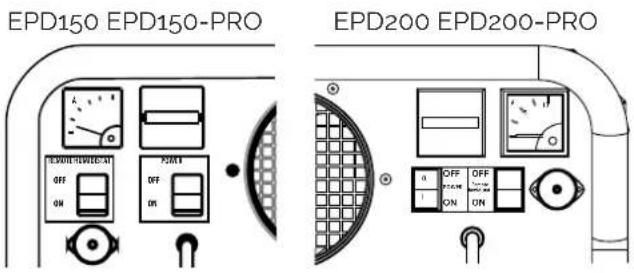

Commande

• Les commandes sont placées sur le devant de l'appareil, à côté de la conduite de la sortie d'air, et sont les suivantes :
• interrupteur de mise en marche
• ampèremètre • compteur horaire
• interrupteur hygrostat à distance
• connecteur hygrostat à distance

Dépannage

Si le déshumidificateur ne fonctionne pas :

• S'assurer que l'appareil est branché. • Vérifier le fusible. • Vérifier le réglage de l'humidistat à distance. • S'assurer que l'hygrostat (si installé) est mis en marche.

Le débit d'air est faible :

• Vérifier le filtre à air d'admission. • Vérifier que l'admission et les sorties ne sont pas bouchées. • Vérifier que les tuyaux (si installés) ne sont pas bouchés. • Vérifier la tension. • Vérifier que le ventilateur fonctionne.

Si l'appareil est bruyant :

• Vérifier le fonctionnement du ventilateur. • Vérifier l'entraînement du rotor.

• Vérifier si des vis sont desserrées. L'effet de déshumidification est faible : • Vérifier les débits d'air. • Vérifier la lecture de l'ampèremètre. • Vérifier que le rotor tourne.

La lecture de l'ampèremètre est basse :

• Vérifier le débit d'air de régénération. • Vérifier la protection anti-surchauffe. • Vérifier la batterie de chauffage.

Le rotor ne tourne pas :

• Vérifier la tension de la courroie • Vérifier la tension de la courroie. - Vérifier le fonctionnement de l'entraînement du moteur. • Vérifier l'alignement du rotor.

Attention!

• Seul le personnel qualifié doit se charger de la maintenance
• Il faut débrancher l'appareil de l'alimentation secteur avant d'enlever les carters
• Si l'appareil vient juste de fonctionner, la batterie de chauffage risque d'être encore chaude.

- ROTOR Dessiccatif

Le rotor dessiccatif ne nécessite aucune maintenance. Cependant, s'il est bloqué par de la poussière (par exemple, si l'appareil a fonctionné sans le filtre à air d'admission), il peut être nettoyé avec un aspirateur ou de l'air comprimé à basse pression.

Batterie de chauffage

La batterie de chauffage CTP ne nécessite aucune maintenance. Cependant, si elle est bouchée par de la poussière (par exemple, si l'appareil a fonctionné sans le filtre à air d'admission), elle peut être nettoyée avec un aspirateur ou de l'air comprimé à basse pression.

Protection anti-surchauffe

Dans le cas de perte totale de débit d'air, la protection anti-surchauffe s'enclenchera. Si cela se produit, il faudra la réinitialiser manuellement une fois que le débit d'air sera rétabli. Pour la réinitialisation, enfoncer le bouton rouge (R).

Entraînement du ROTOR dessiccatif

Le rotor dessiccatif est entraîné par un moteur à engrenages via une courroie crantée. La vitesse de rotation est d'environ 20 tours par heure. Il est possible de voir le tourner pendant le fonctionnement à travers la conduite de sortie d'air. Si la courroie semble grippée ou tourner lentement, il est possible de la retendre à l'aide des 4 vis de

montage indiquées par 'A'

REMARQUE : NE PAS

surtendre la courroie. Après

La mise en tension, le mouvement doit être conforme à l'illustration.

Sous réserve de modifications sans préavis. HR = humidité relative

Disponibles auprès de votre fournisseur

• Conduit flexible ∅ 4", 9 ou 18 ft
• Conduit flexible ∅ 5", 9 ou 18 ft
• Hygrostat haute tension – câble de 15 ft avec bouchon à vis standard branché • Mousse réticulée - paquet de 3

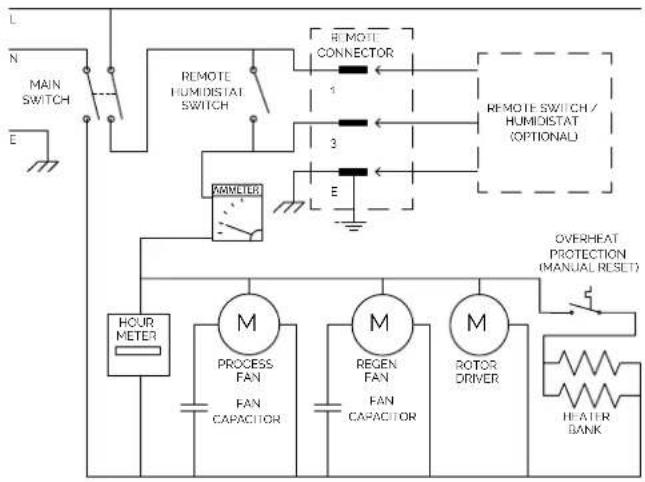

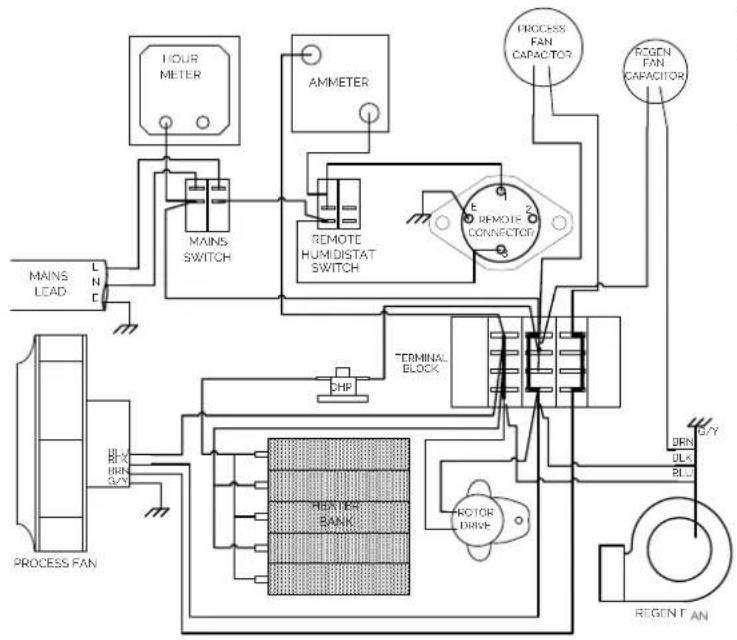

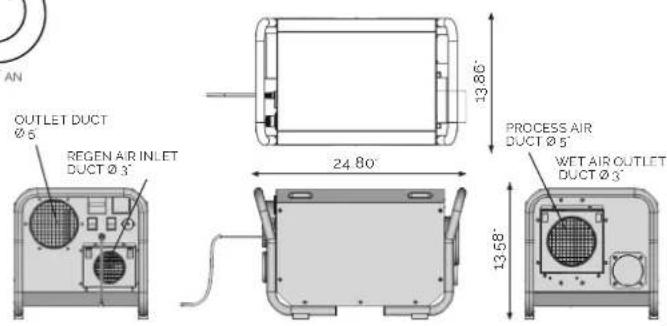

EPD200/EPD200-PRO CÂBLAGE ET SCHÉMA, DIMENSIONS
