EPD200 - Purificateur d'air Ecor Pro - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur par dessiccation / Purificateur d'air
Marque	Ecor Pro
Modèle	EPD200
Dimensions (L x P x H)	63 x 35,2 x 33,7 cm
Poids net	20,5 kg
Alimentation	120 V ~ 1 phase, 60 Hz
Courant nominal	11,7 A
Puissance	1400 W
Capacité d'extraction (à 32°C / 90% HR)	95 L/jour
Capacité d'extraction (à 27°C / 60% HR)	74 L/jour
Débit d'air sec (Dry Air Out)	235 cfm (env. 399 m³/h)
Débit d'air humide (Wet Air Out)	74 cfm (env. 126 m³/h)
Plage de température de fonctionnement	-20°C à 40°C
Niveau sonore	58 dB
Indice de protection IP	IPx2
Technologie de déshumidification	Rotor dessiccatif (nid d'abeilles hygroscopique)
Type de chauffage régénération	PTC céramique (auto-régulant)
Système de ventilation	Ventilateur RadiCal breveté
Filtre à air	Filtre d'admission lavable
Entretien du filtre	Nettoyage à l'aspirateur ou lavage avec détergent doux
Entretien du rotor	Aucun entretien requis ; nettoyage possible avec air comprimé
Sécurité	Protection anti-surchauffe réarmable manuellement
Pièces détachées disponibles	Filtre, courroie, hygrostat, conduits flexibles
Garantie	Voir conditions (réparation par agréé recommandée)
Accessoires optionnels	Conduit flexible 4" ou 5", hygrostat haute tension

FOIRE AUX QUESTIONS - EPD200 Ecor Pro

Comment fonctionne le déshumidificateur EPD200 ?

Le déshumidificateur utilise un rotor dessiccatif en nid d'abeilles qui absorbe l'humidité de l'air. Un ventilateur aspire l'air à travers le rotor, où l'humidité est captée, puis une partie de l'air est réchauffée pour régénérer le rotor et évacuer l'humidité par la sortie d'air humide.

Quelle est la capacité d'extraction de l'EPD200 ?

L'EPD200 peut extraire jusqu'à 95 litres par jour à 32°C et 90% d'humidité relative, ou 74 litres par jour à 27°C et 60% HR.

Puis-je utiliser l'appareil à l'extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Il peut être placé à l'intérieur ou à l'extérieur de la pièce à sécher, mais toujours à l'abri des intempéries.

Comment nettoyer le filtre à air ?

Le filtre d'admission doit être vérifié régulièrement. Nettoyez-le avec un aspirateur ou lavez-le avec un détergent doux. Ne faites jamais fonctionner l'appareil sans filtre.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est branché, que le fusible n'a pas sauté, que l'interrupteur d'hygrostat à distance est en position ON et que l'hygrostat (si installé) est réglé correctement.

Comment réinitialiser la protection anti-surchauffe ?

Si la protection anti-surchauffe s'est déclenchée, rétablissez le débit d'air normal puis appuyez sur le bouton rouge (R) de réarmement manuel.

Quel entretien nécessite le rotor dessiccatif ?

Le rotor ne nécessite aucun entretien dans des conditions normales. S'il est obstrué par de la poussière, il peut être nettoyé avec un aspirateur ou de l'air comprimé à basse pression.

Comment utiliser l'appareil avec un hygrostat à distance ?

Branchez l'hygrostat ou interrupteur sur le connecteur 'Remote Humidistat' (broches 1 et 3). Placez l'interrupteur 'Remote Humidistat' en position ON. L'appareil suivra alors les consignes de l'hygrostat.

Le débit d'air est faible, que faire ?

Vérifiez que le filtre à air n'est pas obstrué, que les entrées et sorties d'air sont dégagées, que les tuyaux (si installés) ne sont pas bouchés, et que la tension d'alimentation est correcte.

Puis-je utiliser une rallonge ?

Non, il est interdit d'utiliser une rallonge. Si nécessaire, faites installer une prise secteur par un électricien agréé.

MODE D'EMPLOI EPD200 Ecor Pro

Merci d'avoir choisi ce déshumidificateur innovant.

Ce manuel décrit les nombreux avantages et fonctionnalités avances offerts par ce produit unique.

Ce déshumidificateur est un apparéil industriel résistant concu pour une utilisation dans presque n'importe quels lieu nécessitant de l'air sec. Les déshumidificateurs par dessiccation/absorption convennent surtout aux applications ou il faut de faibles taux d'humidité relative et ils sont adaptés à une large plage de température.

Notre spécialité est le contrôle complet de l'humidité de l'air interieur. Nos produits de niveau international incorporent les toutes dernières avances technologiques et sont conçus pour creer un environnement de qualité.

ll est important de dire attentivement ce manuel avant d'installer et d'utiliser suaivee duveau deshumidificateur.

Veuillez conserver ce manuel dans un lieu sur pour pouvoir le consulter ulterieurement.

SECURITE

Pour des raisons de sécurité, dire attentivement ces informations avant d'utiliser cet apparéil. Les personnes qui ne connaissent pas bien ce type de produit ne doivent pas l'utiliser.

Le déshumidificateur est sur, cependant, comme pour les autres apparciels électriques, il faut l'utiliser en faisant attention.

SECURITE (2)

FR

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou par des personnes ne le connaissant pas bien, sauf si elles ont été supervisées ou informées, par un responsable de leur sécurité, quant à l'utilisation de cet apparéil.
• Il faut surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas nettoyer l'appareil en le vaporisant d'eau ou le plongeant dans l'eau.
• Ne pas introduire d'objet dans les ouvertures du déshumidificateur.
• Avant de nettoyer l'appareil ou n'importe lequel de ses éléments, le de brancher de l'alimentation secteur.
• Ne jamais utiliser une rallonge pour brancher l'appareil à une prise secteur. S'il n'y a aucune prise secteur disponible, il faut en faire installer une par un électricien/agréé.
• Tout entretien autre que le nettoyage normal ou le remplacement du filtre doit etre effectue par un réparateur agreeé. Le non-recours à un personnel agreeé pour l'entretien pourrait annuler la garantie. Voitre deshumidificateur est livre avec un cordon electrique et une fiche avec terre. Dans le cas ou il faudrait replacer cette fiche a un moment donne, il faudrait utiliser une fiche electrique avec terre.

Avertissement! Ne jamais utiliser cet apparéil si son cordon ou sa fiche sont endommages. Si le cordon électrique est endommagé, il doit être remplace par un réparateur/agréé ou une personne similairement qualifiée afin d'éviter tout danger.

Il faut avoir un accès direct à la fiche électricque après l'avoir branchée à l'alimentation secteur !

N'utilisez jamais l'appareil :

• lorsque le cordon est endommagé
• en des endroits où le cordon peut etre endommagé
• à proximité d'une source de chaleur
• à portée de main des enfants
• lorsque des liquides peuvent pénétre dans l'appareil ou s'écouler sur celui-ci
• en des endroits où des produits chimiques peuvent provoquer des dommages

Faites réalisés des réparations exclusivement par un professionnel né agréé.

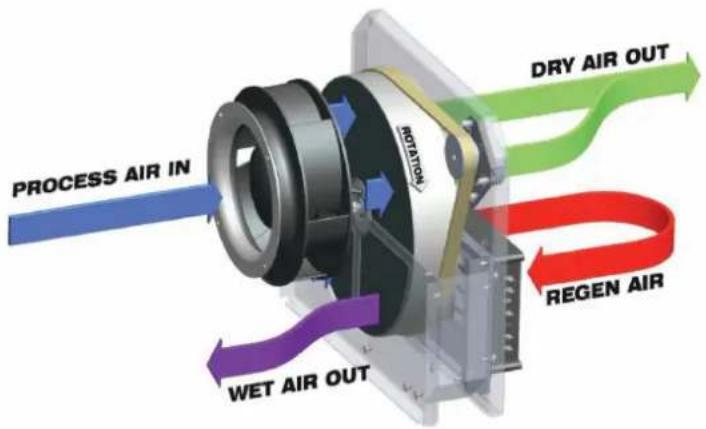

COMMENT FONCTIONNE EPD150/EPD150-PRO

• Voiture déshumidificateur par dessiccation élimine l'humidité grâce à une roue/rotor qui absorbe l'humidité et qui tourne continulement (ce 'Rotor dessiccatif' est littéralement un 'nid d'abeilles' de membranes extrémement hygroscopiciques).

Un ventilateur hautement efficace et pourtant peu bruyant aspire l'air (Process Air), le dirige dans l'appareil et le fait traverser dans une partie du rotor absorbant. Alors que l'air traverse le rotor, le nid d'abèilles de membranes hygroscopiques absorbe presque toute l'humidité, créé ainsi une colonne d'air extrémement séche. La majeure partie de cette colonne d'air est directement evacuée par 'Dry Air Outlet'.

Cependant, une partie de cet air (Regen Air) est séparée et dirigée à travers une batterie de chauffage (Régénération par chaleur) ou sa température est augmentée. Cet air est ensuite recyclé à travers une section du rotor. Alors que cet air est à nouveau circulé à travers les membranes, sa température plus élevée chasse l'humidité absorbée precedemment et l'évacue sous forme d'air humide chaud par la conduite de 'Wet Air Out'.

Alors que la roue tourne, ce processus de collecte et d'élimination de l'humidité est continu.

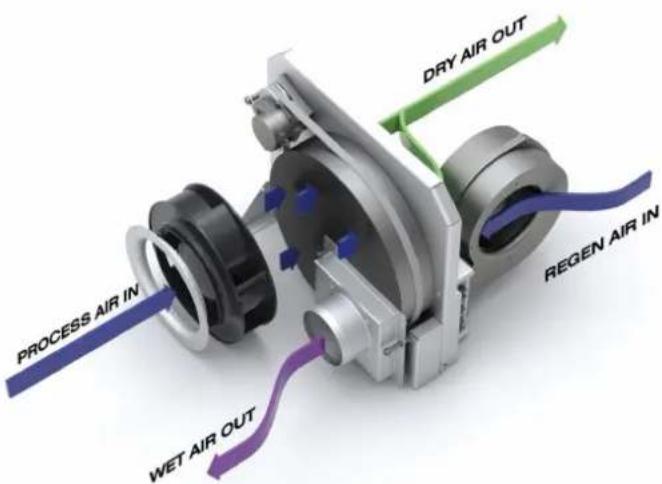

COMMENT FONCTIONNE EPD200/EPD200-PRO

• Voiture deshumidificateur par dessiccation élimine l'humidité grâce à une roue/rotor qui absorbe l'humidité et qui tourne continuellement (ce 'Rotor dessiccatif' est littéralement un 'nid d'abeilles' de membranes extrémement hygroscopiciques).

Un ventilateur hautement efficace et pourtant peu bruyant aspire l'air (Process Air), le dirige dans l'appareil et le fait traverser dans une partie du rotor absorbant. Alors que l'air traverse le rotor, le nid d'abeilles de membranes hygroscopiques absorbe presque toute l'humidité, créé ainsi une colonne d'air extrément seche. La majore partie de cette colonne d'air est directement evacuée par 'Dry Air Outlet'.

Un deuxieme ventilateur pousse un flux d'air sépare (Regen Air) à travers un banc de chauffage (Regen Heater) ou sa température est élevé. Cet air est ensuite redirigé à travers une section du rotor. Lorsque cet air repasse à travers les membranes, sa température plus élevé chasse l'humidité absorbée precedemment et l'évacue sous forme d'air humide chaud par le conduit 'Wet Air Out'.

Lorsque la roue tourne, ce processus de collecte et d'évacuation de l'humidité est continu.

FR

COMMENT FONCTIONNE (2)

ROTOR DESSICANT BREVETÉ

Le rotor déhydratant est le cœur du déshumidificateur EPD. Il s'agit d'un ensemble de membranes spécialement absorbantes agencées en une série d'ondulations ( comme indiqué dans l'image en coupe ci-dessous) afin d'obtenir une vaste surface qui en fait un produit extrémement efficace. Il est enfermé dans un anneau en acier galvanisé et tourne sur des roulements à billes scellés de haute qualité.

REGENHEATERBANK

Le déshumidificateur EPD utilise un rechauffeur à régénération de type PTC en céramique. Les apparèils de chauffage à coefficient de température positif (PTC) sont basés sur un semi-conducteur qui change de résistance à mesure que la température augmente. Le semi-conducteur est concu pour que sa résistance augmente rapidement à une température prédéfinie, de sorte qu'il soit maintainu dans une large gamme de conditions de fonctionnement.

Cette caractéristique signifie que l'élement chauffant ne peut jamais trop chauffer à des températures dangereuses, même si le flux d'air de régénération est complètement bloqué.

SYSTEME DE VENTILATION

Le déshumidificateur EPD utilise un ventilateur breveté «RadiCal», ce qui en fait un système extrémement efficace et silencieux. Il est lié pour assurer un bon équilibre des débits d'air pour les débits d'air «Process» et «Regen».

POSITIONNEMENT

FR

Le dehumidificateur est concu ququement pour une utilisation en interieur. Ce pendant, il peut etre place a linterieur ou a lextérieur de la piece a secher.

POSITIONNEMENT A L'INTERIEUR DE LA PIECE

Lorsque le déshumidificateur est place à l'intérieur de la pierce, le positionner au centre, en s'assurant que les conduites d'admission et de sortie ne sont pas bouchées.

Si nécessaire, il est possible de connecter des tuyaux à la conduite de sortie et/ou d'admission pour diriger le sechage vers des surfaces spécifiques.

La Sortie Wet-Air-Oute DOIT este vacuée, par lintermedaire de tuyaux, a lextérieur de la piece.

- POSITIONNEMENT À L'EXTÉRIEUR DE LA PIECE

Lorsque l'appareil est place a l'extérieur de la piece, raccordez les conduits a la sortie pour diriger le flux d'air sec dans la piece a secher.

Alternativement, l'entrée peut également être raccordée à la pierce pour donner un effet de recirculation. Dans ce cas, cependant, comme l'apparéil utilise une partie de l'air d'entrée pour la ré génération, il faut prévoir dans le conduit d'entrée la possibilité d'aspirer également l'air à l'extérieur de la pierce.

Remarque:

Comme la décharge Wet-Air-Out est chaude et très humide, voirlez à ce qu'elle soit dirigée dans un endroit où elle n'aura aucun effet négatif sur l'environnement immédiat.

Les tuyaux doivent etre aussi courts que possible ; des grandes longueurs de tuyaux réduiront la performance de l'appareil.

Le décharge Wet-Air-Out est chaud et humide, lorsqu'un conduit est fixé, de la condensation peut se former à l'intérieur du conduit. Ce conduit doit être incliné vers le bas et s'éloigner de l'appareil afin d'éviter que de la condensation ne s'écoule à nouveau dans l'appareil.

UTILISATION

UTILISATION AUTONOME

Brancher l'appareil à une alimentation secteur appropriée.

S'assurer que l'interrupteur 'Humidistat à distance' se trouve sur la position 'OFF' (O ARRÉT).

Basculer l'interrupteur de mise 'SOUS/HORS TENSION' sur la position 'ON' (IMARCHE).

Le ventilateur se mettra en marche et laiguille de l'Amperemetre montera. L'amperemetre indique le courant électricque utilisé par la batterie de chauffage CTP. Sa lecture dépendra de la température de l'air 'Process' et du débit d'air de 'Regen'. Normalement, il indiquera entre 2 et 3 ampères (EPD150) ou entre 4 et 6 ampères (EPD200) - cette lecture sera réduite si le débit d'air est faible ou si la température de l'air traité est élevé.

- UTILISATION Å DISTANCE

Pour une utilisation à distance il est nécessaire de brancher un interrupteur ou humidistat par l'intermédiaire du 'Remote Humidistat Connector'; il suffit de retarder le bouchon anti-poussière pour y acceder. Une fiche de connexion est disponible sur demande.

ATTENTION! La tension du connecteur à distance est de secteur!

L'interrupteur/humidistat à distance doit être branché entre les broches 1 et 3.

La broche de masse est connectee à la terre et peut etre utilisee le cas echeteant (voir le schema de cablage).

L'interrupteur 'Remote Humidistat' doit être positionné sur la position 'ON' (MARCHE).

L'appareil fonctionnera alors suivant la position de l'interrupteur de fonctionnement à distance.

FILTRE A AIR

Le EPD est equiped d'un filtre a air d'admission ; il faut le verifier regulierement et le nettoyer si necessaire. Il peut etre nettoyé avec un aspirateur ou lavé avec un detergent doux.

ATTENTION! Ne pas faire fonctionner l'appareil sans filtrer car la poussière réduira la performance du Rotor dessiccatif.

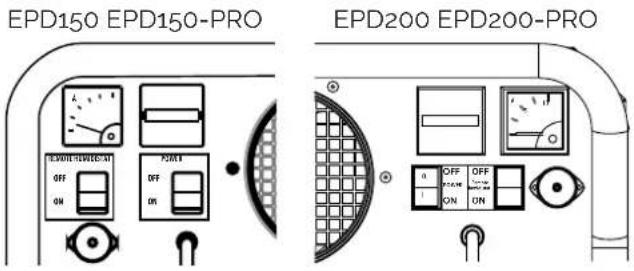

COMMANDE

Les commandes sont placees sur le devant de l'appareil, a coté de la conduite de la sortie d'air, et sont les suivantes:

• interrupteur de mise en marche
• amperemetre
• compteur horsaire
• interrupteur hygrostat à distance
  connecteur hygrostat à distance

DEPANNAGE

Si le déshumidificateur ne fonctionne pas :

S'assurer que l'appareil est branché.
- Verifier le fusible.
- Verifier le réglage de l'humidistat à distance.
S'assurer que l'hygrostat (si installé) est mis en marche.

Le débit d'air est faible:

• Verifier le filtré à air d'admission.
• Verifier que l'admission et les sorties ne sont pas bouchées.
• Verifier que les tuyaux (si installés) ne sont pas bouchés.
• Verifier la tension.
• Vérifier que le ventilateur fonctionne.

Si l'appareil est bruyant :

• Verifier le fonctionnement du ventilateur.
• Verifier l'entrainement du rotor.

• Verifier si des vis sont desserrées.
  L'effet de déshumidification est faible :
• Verifier les débits d'air.
• Verifier la lecture de l'Ampèremetre.
• Verifier que le rotor tourne.

La lecture de l'ampere metre est basse :

• Verifier le début d'air de régénération.
  Vérifier la protection anti-surchauffe.
• Verifier la batterie de chauffage.

Le rotor ne tourne pas:

• Verifier la tension de la courroie
• Verifier la tension de la courroie.
• Verifier le fonctionnement de l'entraînement du moteur.
• Vérifier l'alignement du rotor.

FR

ENTRETIEN

ATTENTION!

• Seul le personnel qualifié doit se charger de la maintenance
• Il faut débrancher l'appareil de l'alimentation secteur avant d'enlever les carters
• Si l'appareil vient juste de fonctionner, la batterie de chauffage risque d'être encore chaude

- ROTOR DESSICCATIF

Le rotor dessiccatif ne necessite aucune maintenance. Cependant, s'il est bloqué par de la poussière (par exemple, si l'appareil a fonctionné sans le filtré à air d'admission), il peut être nettoyé avec un aspirateur ou de l'air comprimé à basse pression.

BATTERIE DE CHAUFFAGE

La batterie de chauffage CTP ne nécessite aucune maintenance. Cependant, si elle est bouchée par de la poussière (par exemple, si l'appareil a fonctionné sans le filtré à air d'admission), elle peut être nettoyée avec un aspirateur ou de l'air comprime à basse pression.

PROTECTION ANTI-SURCHAUFFE

Dans le cas de perte totale de débit d'air, la protection anti-surchauffe s'enclenchera. Si cela se produit, il faudra la réinitialiser manuellement une fois que le débit d'air sera rétabli. Pour la réinitialisation, enforcer le bouton rouge (R).

ENTRAINEMENT DU ROTOR DESSICCATIF

Le rotor dessiccatif est entrainé par un moteur à engrenages via d'une courroie crantée. La vitesse de rotation est d'environ 20 tours par heures. Il est possible de voir le tourner pendant le fonctionnement à travers la conduite de sortie d'air. Si la courroie semble grippée ou tourner lentement, il est possible de la retendra à l'aide des 4 vis de

montage indiquées par 'A'

REMARQUE:NE PAS

surtendre la courroie. Avec

la mise en tension, le mouvement doit être conforme à l'illustration.

DONNEES TECHNIQUE

Spécifications EPD150 / EPD150-PRO	EPD200 / EPD200-PRO
Extraction @ 90°F 90% HR 74 L/ jour 95 L/ jour
Extraction @ 80°F 60% HR 53 L/ jour 74 L/ jour
Débit d'air (Dry Air Out) 224 cfm 235 cfm
Débit d'air (Wet Air Out) 44 cfm 74 cfm
Tension	120Vac ~ 1 phase · 60 Hz	120Vac ~ 1 phase · 60 Hz
Courant	7:1A	11.7A
Puisance	850W	1400W
Plage de tempèature	-4°F - 104°F	-4°F - 104°F
Niveau de bruit	56dB	58dB
Indice IP	IPx2	IPx2
Dimensions L x p x h inch	17.52 x 13.86 x 13.28	24.80 x 13.86 x 13.28
Poids net lbs	38.60	45.20

Sous reserve de modifications sans préavis.HR = humidité relative

PIECES OPTIONNELLES

Disponibles auprès de votre fournisseur

Conduit flexible 4", 9 ou 18 ft
Conduit flexible 5^· 9 ou 18 ft
Hygrostat haute tension - cable de 15 ft avec bouchon à vis standard branché
- Mousse réticulée - paquet de 3
