JXI8736DS - Hotte JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisinière
Marque	JENN-AIR
Modèle	JXI8736DS
Hauteur sous hotte (min/max recommandée)	24 po (61 cm) pour cuisson électrique, 30 po (76,2 cm) pour gaz ; max suggéré 36 po (91,4 cm)
Hauteur sous plafond minimale	7 pi 6 po (2,3 m) pour électrique, 8 pi (2,45 m) pour gaz
Hauteur sous plafond maximale	10 pi (3,04 m) avec kit d'extension
Dimensions du produit (L x P x H)	36 po (91,4 cm) ou 42 po (106,7 cm) de largeur ; profondeur 24 po (61 cm) ; hauteur de la hotte 28 po (71 cm) à 45¼ po (115 cm) ajustable
Poids (charge de support minimale requise)	100 lb (45,4 kg)
Alimentation électrique	120 VCA, 60 Hz, 15 A, circuit dédié
Puissance du moteur	420 W, 3,7 A
Vitesses du ventilateur	4 vitesses : Low, Med, Hi, Boost (max 10 min)
Fonction Auto Sense	Détection automatique de chaleur, ajuste la vitesse ; réglable pour gaz ou électrique
Minuterie	Arrêt automatique après 15 minutes
Éclairage	Lampes à DEL intégrées
Diamètre du conduit d'évacuation	6 po (15,2 cm) rond ; adaptable à 8 po (20,3 cm) avec raccord
Type d'évacuation	Extérieure (toit ou mur) ou recyclage (avec filtre à charbon)
Filtre à graisse	Filtre métallique lavable au lave-vaisselle
Filtre à charbon	Optionnel pour recyclage, durée de vie ~3 ans
Entretien	Nettoyage fréquent des filtres ; surfaces externes avec détergent doux
Sécurité	Arrêt automatique Auto Sense après 2 h ; interrupteur de sécurité ; conduit métallique obligatoire
Garantie	2 ans pièces et main-d'œuvre
Accessoires en option	Kit de recyclage, prolongateur de cache-conduit, filtre à charbon de rechange

FOIRE AUX QUESTIONS - JXI8736DS JENN-AIR

Quelle est la hauteur d'installation recommandée pour la hotte JXI8736DS ?

Pour une cuisson électrique, la distance minimale entre la hotte et la surface de cuisson est de 24 po (61 cm) ; pour le gaz, 30 po (76,2 cm). La hauteur maximale suggérée est de 36 po (91,4 cm).

Comment nettoyer les filtres à graisse métalliques ?

Les filtres métalliques peuvent être lavés au lave-vaisselle ou dans une solution d'eau chaude détergente. Laissez-les sécher complètement avant de les réinstaller.

Comment fonctionne la fonction Auto Sense ?

Auto Sense détecte la chaleur de la cuisson et allume automatiquement la hotte à la vitesse appropriée. Vous pouvez choisir entre mode gaz ou électrique en maintenant le bouton AUTO enfoncé 5 secondes. Le voyant clignote 5 fois pour électrique, 3 fois pour gaz.

Comment activer la vitesse Boost ?

Appuyez sur le bouton BOOST pour une puissance maximale pendant 10 minutes, après quoi la hotte revient automatiquement à vitesse élevée (Hi).

La minuterie de 15 minutes fonctionne-t-elle sur toutes les vitesses ?

Oui, maintenez enfoncé le bouton de la vitesse souhaitée (Low, Med, Hi ou Boost) pendant 2 secondes. Le voyant clignote et le ventilateur s'arrête après 15 minutes. Pour annuler, appuyez à nouveau sur le même bouton ou changez de vitesse.

Quand et comment remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé environ tous les 3 ans. Pour les installations en recyclage, retirez les filtres métalliques, puis le filtre à charbon usagé. Montez le nouveau filtre autour du filtre métallique et fixez-le avec les ressorts.

Puis-je utiliser un conduit non métallique pour l'évacuation ?

Non, seuls les conduits métalliques sont autorisés pour réduire les risques d'incendie. Un conduit rond en métal rigide de 6 po (15,2 cm) est recommandé.

Quelle est l'alimentation électrique requise ?

La hotte nécessite une alimentation de 120 VCA, 60 Hz, 15 A sur un circuit protégé par fusible ou disjoncteur. Un électricien qualifié doit réaliser le raccordement conformément aux codes locaux.

Comment remplacer une ampoule ?

Les lampes sont des DEL intégrées. Pour les remplacer, contactez le service après-vente. Les ampoules ne sont pas interchangeables par l'utilisateur.

Que faire si le voyant Filter s'allume ?

Le voyant Filter indique qu'il est temps de nettoyer ou remplacer le filtre. Après l'entretien, appuyez sur le bouton FILTER pour éteindre le voyant.

MODE D'EMPLOI JXI8736DS JENN-AIR

Instructions d'installation et Guide d'utilisation et d'entretien

Au Canada, pour assistance, installation ou service, composez le 1-800-JENNAIR (1-800-536-6247) ou visitez notre site web à www.jennair.ca.

Table of Contents/Table des matières..... 2

Outils et pièces....21

Exigences d'emplacement....21

Exigences concernant l'évacuation 22

Spécifications électriques......23

Instructions d'installation

Préparation de l'emplacement....24

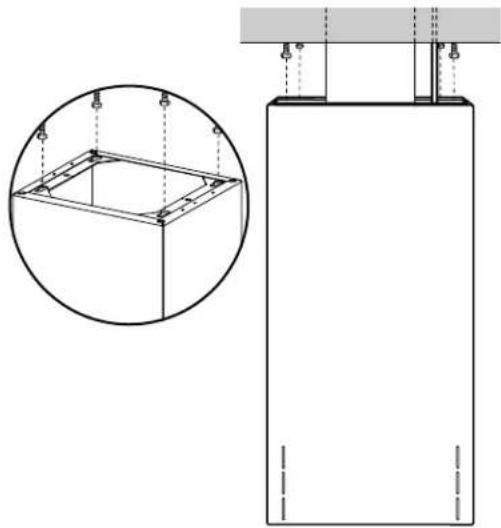

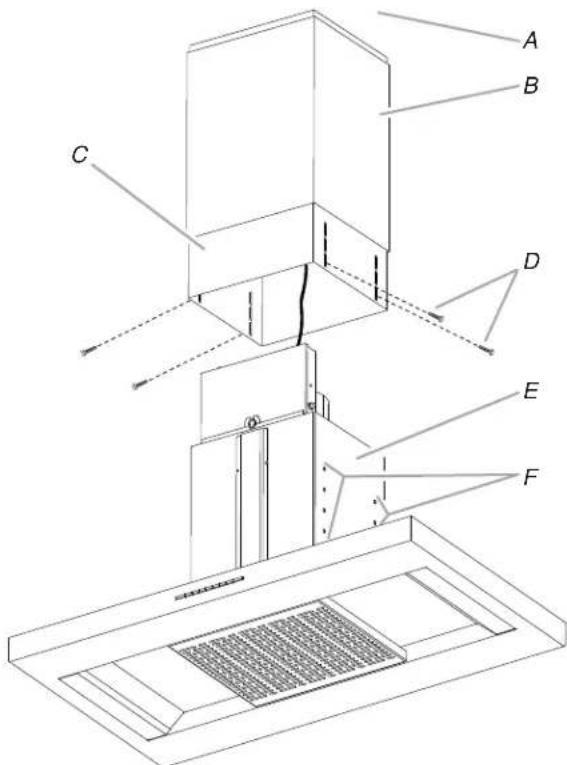

Installation de la hotte 26

Raccordement électrique...28

Achever l'installation 29

Utilisation de la HOTTE

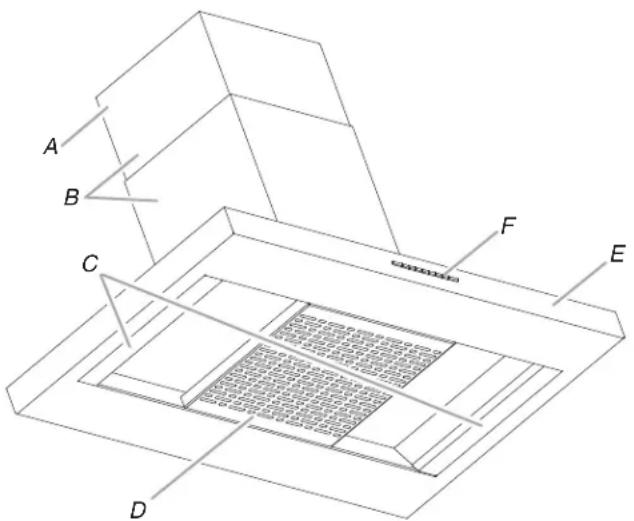

Commandes et caractéristiques....30

Entretien de la hotte....31

Nettoyage 31

Schéma de câblage 33

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Avertissement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de cancers.

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de malformations et autres déficiencies de naissance.

Importantes instructions de sécurité

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant. ■ Avant d'entreprendre un travail d'entretien ou de nettoyage, interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation. ■ Tout travail d'installation ou câblage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies. ■ Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation. - Une source d'air de débit suffisant est nécessaire pour le fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales. ■ Lors des opérations de découpage et de perçage dans un mur ou un plafond, ne pas endommager les câblages électriques et les canalisations qui peuvent s'y trouver. ■ Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■ Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile. ■ Veiller à toujours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé). ■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres. ■ Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élément chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER LES RECOMMANDATIONS SUIVANTES : ^a

• Placer sur le récipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET APPELER LES POMPIERS. ■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMMÉ - vous risquez de vous brûler. ■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante. ■ Utiliser un extincteur SEULEMENT si : – Il s'agit d'un extincteur de classe ABC, dont on connaît le fonctionnement. – Il s'agit d'un petit feu encore limité à l'endroit où il s'est déclaré. – Les pompiers ont été contactés.
• Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semi-conducteurs.

Outils et pièces

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires :

Niveau

■Perceuse avec forets de 1¼" (3 cm), ½" (12,7 mm) et ¾/₁₆" (5,0 mm)

■Crayon

■Mètre-ruban ou règle

■Pince

■Pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries

■Brides de conduit

■Scie sauteuse ou scie à guichet

■Tournevis à lame plate

■Cisaille de ferblantier

■Tournevis Phillips

■ Clé à douille de ½" (13 mm) avec prolongateur de 24" (61 cm)

■ Embout ou tournevis TORX T20

Pièces nécessaires :

■ Alimentation électrique du domicile

■ Serre-câbles de ½" (12,7 mm) (homologation UL ou CSA)

Pour les installations avec décharge à l'extérieur, il vous faudra aussi :

■1 bouche de décharge (décharge à travers le mur ou à travers le toit)

■Circuit d'évacuation métallique

Pour les installations sans décharge à l'extérieur (recyclage), il faudra aussi :

■Ensemble de recyclage pour cache-conduit, pour installations sans décharge à l'extérieur (recyclage) uniquement. Voir la section "Assistance ou service" pour commander.

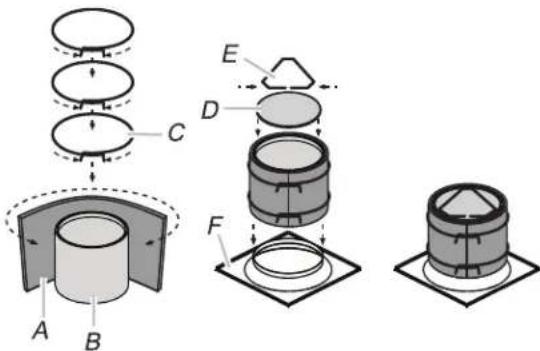

■Ensemble de filtre à charbon, pièce numéro W10272069. Voir la section "Assistance ou service" pour commander.

Pièces fournies :

Retirer les pièces de leur emballage. Vérifier que toutes les pièces sont présentes.

■ Auvent de hotte avec ventilateur et ampoules installés

■Conduit métallique flexible rond de 6" (15,2 cm) de diamètre et de 7" (17,8 cm) de long à bossage de montage/clapet (non déplié)

■Filtre - installé dans l'auvent

■(4) vis-boulons à tête de 8 x 80 mm (embout TORX ^® T20 ^® )

■(4) écrous hexagonaux de 8 mm x ½" (13 mm)

■ (4) vis de montage de 5 x 13 mm (embout de tournevis T20 ^® TORX ^® ) ■ Gabarit de montage ■ Cache-conduit supérieur ■ Cache-conduit inférieur ■ Clé à écrou spéciale de ½" (13 mm) ■ Bride pour conduit de diamètre 6" (15,2 cm) ■ (2) vis de 3,5 x 9,5 mm utilisées pour soutenir la partie inférieure de la cheminée (située à l'intérieur de la hotte derrière les filtres).

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Confier l'installation de la hotte à un technicien qualifié. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique de l'appareil est située derrière le filtre de gauche, sur la paroi arrière de la hotte.

On doit toujours installer la hotte à distance des sources de courant d'air (fenêtres, portes et bouches de chauffage).

Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation.

Il est recommandé d'utiliser cette hotte avec une table de cuisson dont la puissance totale ne dépasse pas 78 000 BTU.

On doit disposer d'une prise de courant électrique reliée à la terre. Voir la section "Spécifications électriques".

Du fait du poids et de la taille de cette hotte d'extraction en îlot, il faut que le support de cheminée soit solidement fixé au plafond.

■Le support de cheminée doit être fixé aux solives. Si ceci n'est pas possible, on doit construire une structure de support appropriée derrière le plafond en plâtre ou panneaux de gypse. La structure de support doit être capable de soutenir une charge de 100 lb (45,4 kg).

La hotte est configurée à l'usine pour la décharge à travers le toit ou un mur.

Pour une installation sans décharge à l'extérieur (recyclage), voir "Installations sans décharge à l'extérieur (recyclage)" à la section "Installation de la hotte de cuisinière". L'ensemble de recyclage pour cache-conduit et filtre à charbon (référence W10272069) est disponible chez votre marchand ou chez un distributeur de pièces autorisé. Voir la section "Assistance ou service" pour commander.

Assurer l'étanchéité au niveau de chaque ouverture découpée dans le plafond ou le mur pour l'installation de la hotte de cuisinière.

Installation dans une résidence mobile :

L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280) ; lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

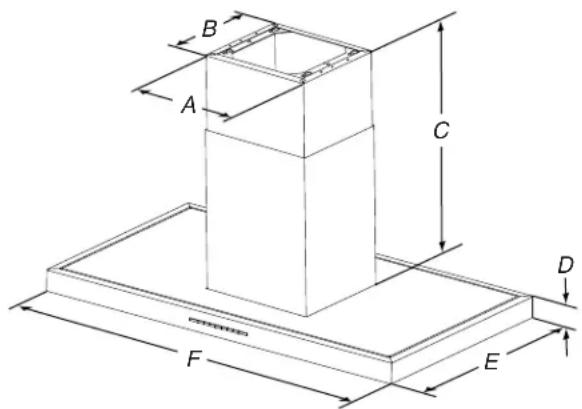

Dimensions du produit

B A C D F E

A. 13" (33,0 cm) B. 11 ^1/4 " (28,6 cm) C. 28" (71 cm) min. 45¼" (115 cm) max D. 2 ^3/8 (6,0 cm) E. 24" (61,0 cm) F. 36" (91.4 cm) ou 42" (106,7 cm)

Distances de dégagement à respecter

B D C E A

A. Hauteur du plan de travail B. Hauteur sous hotte entre le plafond et le bas de la hotte : E-A-C = B C. Hauteur de la hotte : 24" (61 cm) min. à partir de la surface de cuisson électrique, 30" (76,2 cm) min. à partir de la surface de cuisson au gaz ; distance max. suggérée de 36" (91,2 cm) D. Hauteur de l'ensemble de la cheminée : D = B - 238 (6 cm) E. Hauteur sous plafond

Important :

Valeur minimale de la distance "C" : 24" (61,0 cm) à partir de la surface de cuisson électrique, 30" (76,2 cm) à partir des surfaces de cuisson au gaz. Valeur maximale suggérée pour la distance "C" : 36" (91,4 cm)

REMARQUE : Pour une performance optimale de la fonction Auto Sense (détection automatique), la hotte de cuisinière doit être installée à 24" (61 cm) d'une surface de cuisson électrique, et à 30" (76,2 cm) d'une surface de cuisson au gaz.

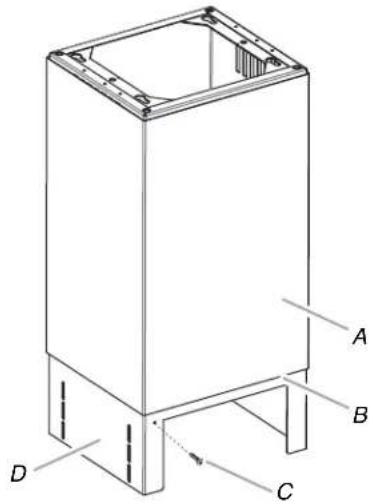

Les cheminées de hotte peuvent être ajustées en fonction de la hauteur disponible sous plafond. Voir le tableau ci-dessous.

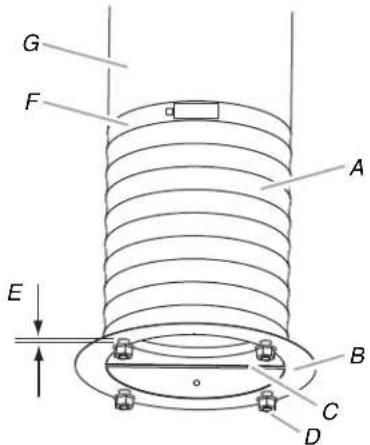

Installations avec décharge à l'extérieur

	Hauteur sous plafond minimale	Hauteur sous plafond maximale
Surface de cuisson électrique	7' 6" (2,3 m)	10' (3,04 m)
Surface de cuisson au gaz	8' (2.45 m) 10' (3,04 m)

Installations sans décharge à l'extérieur (recyclage)

	Hauteur sous plafond minimale	Hauteur sous plafond maximale
Surface de cuisson électrique	7' 6" (2,3 m)	10' (3,04 m)
Surface de cuisson au gaz	8' (2,45 m) 10' (3,04 m)

*REMARQUE : Les cache-conduits de hotte sont réglables ; on peut les ajuster en fonction de la hauteur disponible sous plafond ou soffite, selon la distance "C" entre le bas de la hotte et la surface de cuisson. Pour des plafonds de hauteur supérieure (de 10' [3,05 m]), un ensemble d'extension de cache-conduit en acier inoxydable peut être acheté auprès de votre revendeur ou d'un distributeur de pièces autorisé. L'extension de cache-conduit remplace la section supérieure de cache-conduit fournie avec la hotte. Voir la section "Assistance ou service" pour commander.

Exigences concernant l'évacuation

■ Le système d'évacuation doit décharger l'air à l'extérieur, excepté pour les installations sans décharge à l'extérieur (recyclage). ■ Ne pas terminer le conduit d'évacuation dans un grenier ou dans un autre espace fermé. ■ Ne pas utiliser une bouche de décharge murale de 4" (10,2 cm) normalement utilisée pour un équipement de buanderie. ■ Utiliser un conduit métallique uniquement. Un conduit en métal rigide est recommandé. Ne pas utiliser de conduit de plastique ou de métal très mince. ■ Le système d'évacuation doit comporter un clapet. Si la bouche de décharge murale ou par le toit comporte un clapet, ne pas utiliser le clapet fourni avec la hotte de cuisinière.

Pour un fonctionnement efficace et silencieux :

■ Utiliser autant que possible des sections droites et minimiser le nombre de coudes. ■ Ne pas utiliser plus de trois coudes à 90°. ■ Veiller à ce qu'il y ait une section droite de conduit de 24" (61 cm) ou plus entre deux coudes, si on doit utiliser plus d'un raccord coudé. ■ Ne pas installer 2 coudes ensemble. ■ Au niveau de chaque jointure du conduit de décharge, assurer l'étanchéité avec les brides de serrage pour conduit. ■ Autour de la bouche de décharge à l'extérieur par le toit ou par un mur, assurer l'étanchéité avec un produit de calfeutrage. ■ La taille du conduit doit être uniforme.

Installations dans une région à climat froid :

Dans le circuit d'évacuation, on devrait installer un clapet anti-reflux additionnel pour minimiser le reflux d'air froid, ainsi qu'un élément d'isolation thermique pour minimiser le transfert de chaleur par conduction vers l'extérieur. Le clapet anti-reflux doit être placé du côté air froid par rapport à l'élément d'isolation thermique.

L'élément d'isolation thermique doit être aussi proche que possible de l'endroit où le système d'évacuation s'introduit dans la partie chauffée de la maison.

Air d'appoint :

Le code du bâtiment local peut exiger l'emploi d'un système de renouvellement de l'air/introduction d'air d'appoint, lors de l'utilisation d'un système d'aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifiée. Le débit spécifié, en pieds cubes par minute, est variable d'une juridiction à une autre. Consulter un professionnel des installations de chauffage ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

Méthodes d'évacuation

Cette hotte a été configurée à l'usine pour la décharge à travers le toit.

Un circuit d'évacuation en conduit rond de 6" (15,2 cm) est nécessaire pour l'installation (non fourni). La hotte comporte une ouverture de sortie de diamètre 6" (15,2 cm).

Un raccord d'adaptation de 6" à 8" (15,2 cm à 20,3 cm) est disponible pour les circuits d'évacuation de 8" (20,3 cm). Voir la section "Assistance ou service" pour commander.

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Pour la sortie à travers un mur, on doit employer un raccord coudé de 90°.

Installation sans décharge à l'extérieur (recyclage) :

S'il n'est pas possible d'évacuer les fumées et vapeurs de cuisson à l'extérieur, on peut employer l'installation sans décharge à l'extérieur (recyclage) de la hotte, dotée d'un filtre à charbon actif et du déflecteur. Les fumées et vapeurs sont recyclées à travers les persiennes du cache-conduit supérieur.

Pour commander l'ensemble du filtre à charbon et recyclage, voir "Accessoires" dans la section "Assistance ou service".

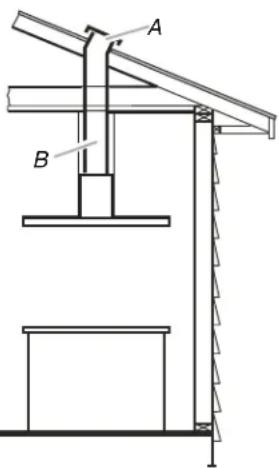

Pas de décharge à l'extérieur (recyclage) Décharge à travers le toit

A B

A. Déflecteur B. Conduit rond, dia. 6" (15,2 cm)

A. Bouche de décharge sur toit B. Conduit rond, dia. 6" (15,2 cm)

REMARQUE : Pour les maisons à deux étages, l'évacuation murale est possible.

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système.

Composant conduit dia. 6" (15,2 cm)

Coude à 45° 2,5 pi (0,8 m)

Coude à 90° 5 pi (1,5 m)

La longueur équivalente maximum est de 35 pi (10,7 m).

Exemple de système de décharge :

Coude à 90° 6 pi (1,8 m) Bouche de décharge murale 2 pi (0,6 m)

Dans l'exemple suivant, la longueur théorique du circuit est inférieure au maximum de 35 pi (10,7 m).

1 - coude à 90° = 5 pi (1,5 m) 1 - bouche de décharge murale = 0 pi (0,0 m)

section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur équivalente totale du circuit = 13 pi (3,9 m)

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

Vérifier que l'installation électrique a été correctement effectuée et qu'elle est conforme aux spécifications de la plus récente édition des normes National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 N° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur locaux.

Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter :

L'appareil doit être alimenté par un circuit de 120 VCA seulement, 60 Hz, 15 A, protégé par fusible. Si le domicile est équipé d'un câblage en aluminium, suivre la procédure ci-dessous :

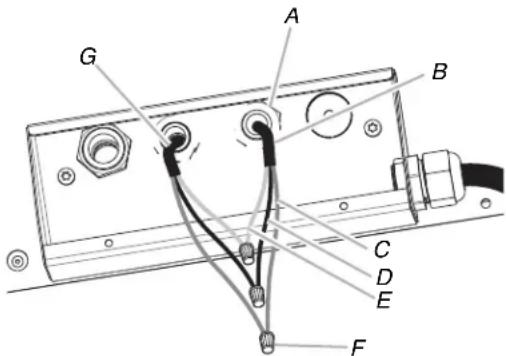

1. Connecter une section de câble en cuivre massif aux conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée de câblage en cuivre en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l'aluminium.

Appliquer la procédure recommandée par le fabricant des connecteurs électriques. La connexion aluminium/cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l'industrie.

■Le calibre des conducteurs et les connexions doivent être compatibles avec la demande de courant de l'appareil spécifiée sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière de la hotte. ■Le calibre des conducteurs doit satisfaire aux exigences de la plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou des normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur.

Préparation de l'emplacement

■Il est recommandé que l'installation du circuit d'évacuation soit réalisée avant celle de la hotte. ■Avant d'exécuter les découpages, vérifier qu'il existe un dégagement suffisant dans le plafond pour le conduit d'évacuation. ■La hotte doit être installée à 24" (61 cm) min. des surfaces de cuisson électriques, 30" (76,2 cm) min. des surfaces de cuisson au gaz, et à un maximum suggéré de 36" (91,4 cm) au-dessus de la surface de cuisson.

1. Déconnecter la source de courant électrique.
2. Déterminer la méthode d'évacuation à utiliser : décharge à travers le toit, ou recyclage.
3. Sélectionner une surface plane pour l'assemblage de la hotte. Placer le matériau de protection sur cette surface.

Avertissement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. À l'aide de deux personnes ou plus, soulever la hotte et la poser sur la surface couverte.

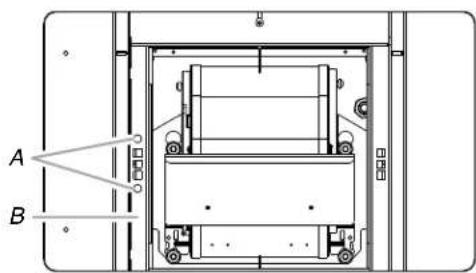

2. Démonter le moteur de la hotte (voir la partie "Démontage du moteur" de cette section).

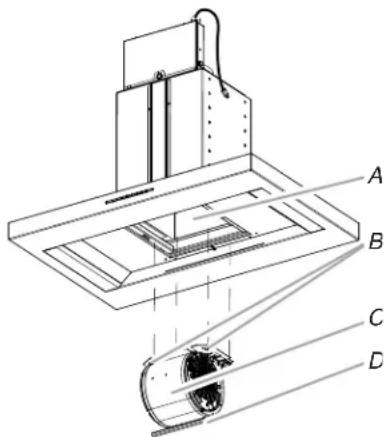

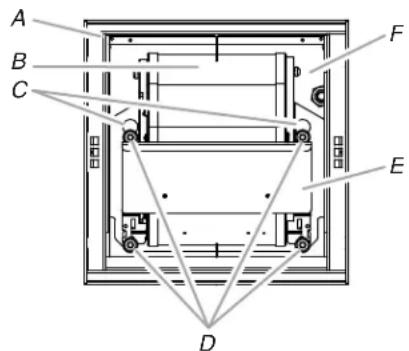

Pour démonter le moteur :

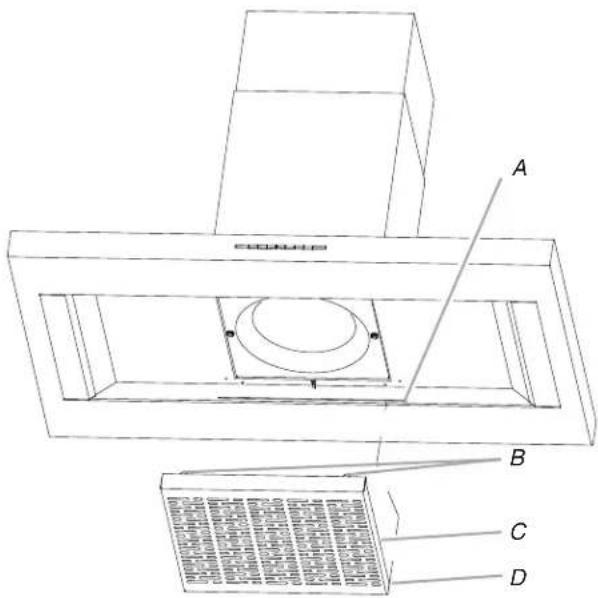

1. Retirer le couvercle du filtre et le filtre à graisse métallique (voir la partie "Filtres à graisse métalliques" dans la section "Entretien de la hotte").
2. Débrancher le connecteur à 9 broches du câblage du moteur du ventilateur.
3. Localiser l'outil spécial de 1/2" (13 mm) à l'intérieur du carter du ventilateur de hotte, dans le coin avant gauche, derrière la plaque isolante. S'en servir pour desserrer les 4 écrous, situés à l'intérieur du carter du ventilateur, qui maintiennent le moteur au couvercle supérieur du module.
4. Saisir la platine du moteur et glisser le moteur vers l'arrière du module en passant par les grandes ouvertures des orifices en trou de serrure.

A B C D E F

A. Outil spécial de ½" (13 mm) B. Moteur C. Orifices en trou de serrure (grande ouverture) (4) D. Écrous de fixation du moteur de 1/2" (13 mm) (4) E. Platine du moteur F. Couvercle supérieur du module

1. Retirer le moteur de la hotte.

A. Carter du ventilateur B. Orifices en trous de serrure (4) C. Moteur D. Platine du moteur

Installation des vis de montage de la hotte

1. Déterminer l'emplacement d'installation de la hotte et en marquer l'axe central sur le plafond, en prenant en compte les normes relatives aux structures de soutien des plafonds. Voir la section "Exigences d'emplacement". S'assurer que la hotte est bien centrée par-dessus la surface de cuisson.
2. Fixer le gabarit au plafond avec du ruban adhésif et marquer l'axe central. Aligner l'avant du gabarit avec l'avant de la table de cuisson.

1. À l'aide d'un crayon, marquer au plafond l'emplacement des vis de montage, du point d'accès au câblage et du trou de passage du conduit.

REMARQUE : Le montage de l'emplacement des trous doit se faire dans la structure de soutien du plafond. La structure de soutien du plafond doit être capable de soutenir une charge de 100 lb (45,4 kg).

Retirer le gabarit.

1. Percer (4) avant-trous de 316 " (4,8 mm) aux emplacements marqués sur le plafond, pour la fixation des vis-boulons à table.
2. À l'aide d'un tournevis et d'un embout Torx T20, installer les (4) vis-boulons à table de 8 x 80 mm. Laisser environ 34 " (2 cm) dépasser du plafond.

1. Visser les écrous sur les vis-boulons à table mais ne pas serrer.

Pour les installations avec décharge à l'extérieur uniquement :

1. Déterminer et marquer toutes les lignes de découpage nécessaires dans le plafond pour le passage du circuit d'évacuation. Installer le système d'évacuation avant la hotte. Voir la section "Exigences concernant l'évacuation".
2. À l'aide d'une scie sauteuse ou scie à guichet, découper un trou de 6½" (16,5 cm) de diamètre dans le plafond pour le conduit d'évacuation.
3. Installer le circuit d'évacuation à travers le trou du plafond.
4. Connecter la partie de conduit flexible sur le système d'évacuation.

A. Conduit métallique flexible de 6" (15,2 cm) B. Bossage de montage C. Poignée du bossage de montage

D. Goujons et écrous de montage (4)

E. 3/16" (5 mm)

F. Bride pour conduit

G. Conduit rond du circuit d'évacuation de 6" (15,2 cm)

REMARQUE : La poignée du bossage de montage doit être parallèle à l'avant de la cuisinière afin d'aligner les goujons de montage avec les demi-fentes de la plaque du couvercle supérieur du module.

Pour les installations avec et sans décharge à l'extérieur :

1. Déplier la partie flexible du conduit d'évacuation (fourni) sur une longueur d'environ 12" (30,5 cm) à 24" (61 cm) en fonction de la hauteur du plafond. REMARQUE : Pour des plafonds d'une hauteur supérieure à 9' (2,7 m), un conduit rond supplémentaire d'une longueur de 6" (15,2 cm) (non fourni) est nécessaire.
2. Desserrer les 4 écrous situés sur le bossage de montage. (L'embasement arrière de chaque écrou se trouve à environ 316 " [5 mm] de la surface du bossage de montage.)
3. Utiliser des brides de conduit pour fixer tous les raccords.
4. Déterminer l'emplacement nécessaire dans le plafond pour le cordon d'alimentation du domicile et percer un trou de 1½" (3,2 cm) à cet emplacement.

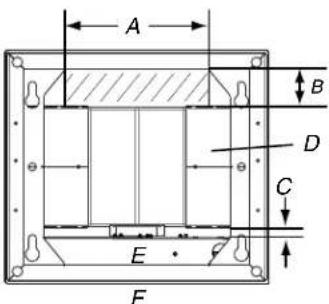

Vue de dessus :

Installation avec décharge à l'extérieur : Installation sans décharge à l'extérieur (recyclage) :

E. Boîtier de connexion

G. Conduit rond de 6" (15,2 cm)

A B D C E F

A. 7" (17,8 cm) B. 1½" (3,8 cm) C. 58 " (1,5 cm) D. Déflecteur d'air E. Boîtier de connexion F. Avant de la hotte

Utiliser un câblage flexible. La partie hachurée correspond à la zone d'ouverture disponible pour l'accès du câblage dans le plafond dans la zone de la partie supérieure du conduit.

1. Acheminer le câble d'alimentation du domicile selon les prescriptions du Code national de l'électricité, des normes CSA ou des codes et règlements locaux. La longueur du câblage flexible depuis le tableau de distribution (avec fusibles ou disjoncteurs) doit être suffisante pour réaliser facilement le raccordement dans le boîtier de connexion de la hotte.

REMARQUE : Ne pas mettre le système sous tension avant d'avoir complètement terminé l'installation.

1. Utiliser un calfeutrant pour assurer l'étanchéité au niveau de chaque ouverture.

Installation de la hotte

1. Soulever la partie supérieure du cache-conduit par-dessus le conduit d'évacuation et la prise de courant, et la faire glisser vers le plafond. Aligner la partie large des orifices en trous de serrure du sommet de la partie supérieure du cache-conduit par-dessus les écrous, et la faire coulisser dans la partie courte des orifices en trous de serrure.

1. Au moyen de l'outil spécial de ½" (13 mm) ou d'une clé à douille de
2. Identifier et retirer les (2) vis de service de 4 x 13 mm situées à l'intérieur du carter du ventilateur de hotte.

REMARQUE : Celles-ci sont utilisées pour maintenir la partie inférieure du cache-conduit en hauteur durant l'assemblage de la hotte sur la partie supérieure du cache-conduit.

A B

A. Vis de service de 4 x 13 mm (2) B. Intérieur du carter du ventilateur de la hotte

1. Faire coulisser la partie inférieure du cache-conduit par-dessus sa partie supérieure jusqu'à ce que son bord inférieur se trouve au-dessus des trous percés sur l'avant et l'arrière de la partie supérieure du cache-conduit. Tout en maintenant la partie inférieure du cache-conduit, installer les vis de service de 4 x 13 mm de chaque côté de la partie supérieure du cache-conduit. Laisser un espace d'environ ½" (3 mm) entre la tête de vis et la partie supérieure du cache-conduit. Abaisser la partie inférieure du cache-conduit de manière à ce qu'elle repose sur le sommet des vis. Ces vis vont maintenir la partie inférieure du cache-conduit en hauteur durant l'assemblage de la hotte sur la partie supérieure du cache-conduit.

A. Partie inférieure du cache-conduit (avant)

B. Bord inférieur de la partie inférieure du cache-conduit

C. Vis de 4 x 13 mm

D. Partie supérieure du cache-conduit

D A B C

A. Partie inférieure du cache-conduit

B. Vis de 4 x 13 mm

C. Partie supérieure du cache-conduit

D. ⅛ " (3,2 mm)

1. Déplacer la hotte sur son emplacement de montage et connecter la source d'alimentation électrique. Voir la section "Raccordement électrique".
2. Soulever la hotte à la hauteur approximative recommandée pour le type de cuisinière, et installer au minimum (4) vis de 5 x 12 mm (D) (2 de chaque côté) à travers les encoches de la partie supérieure du cache-conduit et dans les attaches filetées montées (F) de la hotte.

B. Partie inférieure du cache-conduit

C. Partie supérieure du cache-conduit

D. Vis de montage (4)

E. Hotte de cuisinière

F. Attaches filetées montées de la hotte

1. Ajuster la hotte à la hauteur désirée. Mettre la hotte de niveau et serrer les écrous à l'aide d'un tournevis à embout T20® Tox®. Voir "Dimensions d'installation" à la section "Exigences d'emplacement".

REMARQUE : La hauteur finale doit se situer entre les dimensions minimale et maximale recommandées. Les attaches filetées montées de la hotte servent à ajouter la hauteur durant l'installation, afin de rester entre la distance minimale et maximale approuvée entre le bas de la hotte et le sommet de la surface de cuisson.

1. Accéder à l'intérieur de la hotte de cuisinière et saisir la poignée du bossage de montage. Tirer vers le bas pour aligner les écrous avec les trous du couvercle supérieur du module. Le pousser vers l'arrière dans les demi-fentes pour le fixer. Serrer les (4) écrous au moyen de l'outil spécial de ½" (13 mm) ou d'une clé à douille de ½" avec prolongateur.
2. Pousser la partie inférieure du cache-conduit vers le haut et la maintenir en hauteur, et retirer les (2) vis de 4 x 13 mm. Faire glisser vers le bas la section inférieure du cache-cheminée sur le sommet de la hotte.

A B C D

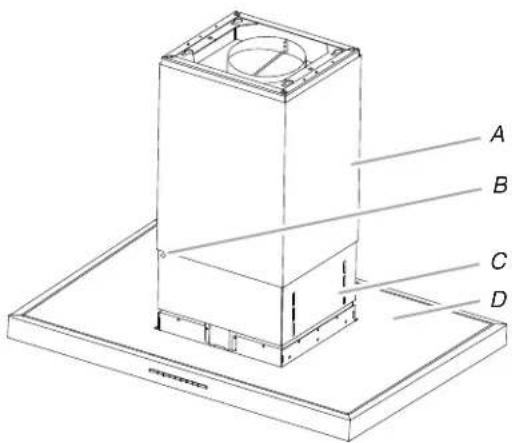

A. Partie inférieure du cache-conduit

B. Vis de 4 x 13 mm (2)

C. Partie supérieure du cache-conduit

D. Hotte de cuisinière

1. Remettre en place les (2) vis de service de 4 x 13 mm dans l'espace de rangement situé à l'intérieur du carter du ventilateur de hotte.

A B

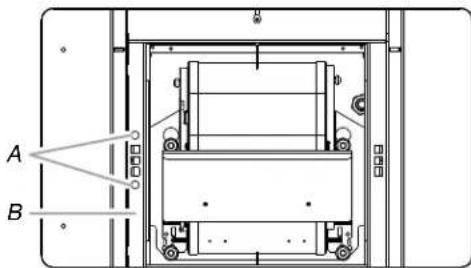

A. Vis de service de 4 x 13 mm (2)

B. Intérieur du carter du ventilateur de la hotte

1. Passer à la section "Achever l'installation".

Avertissement

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

1. Déconnecter la source de courant électrique.
2. Retirer les (2) vis du sommet du couvercle du boîtier de connexion et mettre de côté les vis et le couvercle.
3. À l'aide d'un tournevis Torx ^® T20 ^®, installer les (4) vis du panneau de la canalisation du câblage, et mettre de côté la pièce et les vis.

Ne pas endommager le câblage.

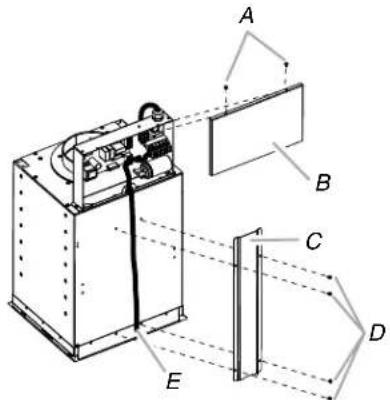

A. Couvercle du boîtier de connexion B. Vis du couvercle du boîtier de connexion (2) C. Canalisation de câblage D. Vis de montage de la canalisation de câblage (4) E. Câblage électrique

1. À l'aide d'un tournevis Torx ^® T20 ^®, retirer les (2) vis situées à l'intérieur du boîtier de connexion retenant la platine du module, et les (6) autres vis disposées le long du périmètre de la platine du module.

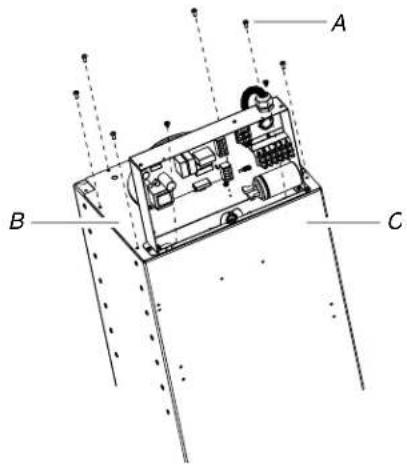

A. Vis du sommet du module (8) B. Platine du module C. Module de la hotte de cuisinière

1. Soulever la platine du sommet du module de la hotte, et la poser sur le sommet du module.

A B

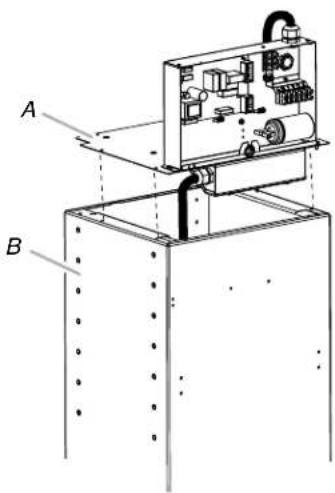

Platine du module B. Module de la hotte de cuisinière

1. À l'aide d'un tournevis Torx T20*, retirer les (2) vis du panneau du boîtier de connexion électrique situé en bas de la platine du module.

A C B

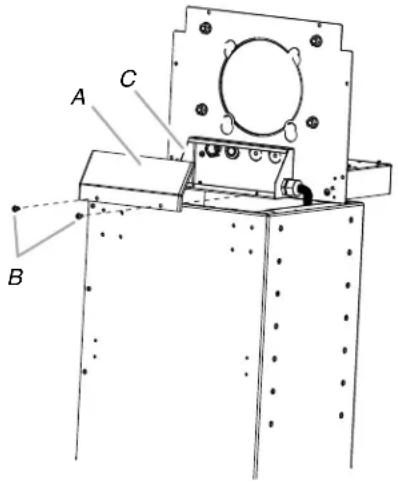

Couvercle du boîtier de connexion Vis (2) Boîtier de connexion

1. Retirer l'opercule arrachable portant la mention "Elec IN" de la platine supérieure du module, et installer un serre-câble (homologation UL ou CSA).

A B

A. Dessous de la platine supérieure du module B. Opèrcule arrachable portant la mention Elec IN

1. Acheminer le câble d'alimentation électrique du domicile à 3 conducteurs flexible du plafond à travers le serre-câble, dans le boîtier de connexion.

A. Serre-câble (homologation UL ou CSA) B. Câble d'alimentation électrique du domicile à 3 conducteurs flexible C. Conducteurs verts, nus ou jaune/vert

D. Conducteurs noirs E. Connecteurs blancs F. Connecteurs de fils homologués UL (3) G. Câble d'alimentation électrique du boîtier de connexion à 3 conducteurs flexible

1. Connecter ensemble les conducteurs noirs avec des connecteurs de fils (homologation UL).
2. Connecter ensemble les conducteurs blancs avec des connecteurs de fils (homologation UL).

Risque de choc électrique

Relier le ventilateur à la terre.

Brancher le fil relié à la terre au fil vert et jaune relié à la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

1. Connecter le conducteur de terre vert (ou nu) du câble de la table de cuisson au conducteur de terre vert (ou vert/jaune) (dans le boîtier de connexion) avec les connecteurs de fils (homologation UL).
2. Serrer le serre-câble pour fixer le cordon d'alimentation électrique du domicile.
3. Réassembler le couvercle du boîtier de connexion électrique sur le bas de la platine du module.
4. Réassembler la platine du module sur le dessus du module de la hotte de cuisinière, et serrer les (8) vis.
5. Réassembler le couvercle du boîtier de connexion électrique et la canalisation de câblage sur l'avant du module de la hotte.

Remontage du moteur :

1. Placer le moteur dans le module de ventilateur de sorte que les grands orifices en trou de serrure de la platine de fixation du moteur se trouvent à l'arrière de la hotte.
2. En tenant la platine du moteur, lever le moteur dans le module du ventilateur. Aligner les grands orifices en trou de serrure avec les écrous de fixation du moteur, le lever contre le couvercle supérieur du module et tirer le moteur vers l'avant pour le bloquer dans les petites fentes des orifices en trou de serrure.
3. Au moyen de l'outil spécial de 1/2" (13 mm), serrer les 4 écrous pour fixer le moteur.
4. Reconnecter le connecteur à 9 broches du moteur à la source de courant électrique.
5. Reconnecter la source de courant électrique.

Achever l'installation:

1. Pour les installations sans évacuation à l'extérieur (recyclage) uniquement, installer les filtres à charbon par-dessus le filtre métallique. Voir la section "Entretien de la cuisinière".
2. Installer les filtres métalliques. Voir la section "Entretien de la cuisinière".
3. Contrôler le fonctionnement du ventilateur de la hotte et de la lampe. Voir la section "Utilisation de la hotte". Si la hotte ne fonctionne pas, déterminer si un disjoncteur s'est ouvert ou si un fusible du domicile est grillé.

REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisinière, lire la section "Utilisation de la hotte".

Utilisation de la HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d'entreprendre une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur de cuisson, vapeur ou fumée.

Les commandes de la hotte sont situées à l'avant de la hotte.

A B C D F E

A. Ouvertures persiennes (Installations sans évacuation à l'extérieur [recyclage] uniquement)

B. Cache-conduits

C. Lampes

D. Porte du filtre

E. Hotte

F. Panneau de commande

Tableau de commande

Auto Low Med Hi Boost Filter Light

Remarques :

■Pour activer les commandes, maintenir appuyé le bouton désiré.

■Lorsqu'une caractéristique est enclenchée, le bouton correspondant s'illumine.

Mode de veille

Lorsqu'elle n'est pas utilisée, la hotte se met automatiquement en mode de veille. Au bout de 10 minutes d'inactivité de la hotte tous les témoins lumineux des boutons de commande s'éteignent. Pour arrêter le mode de veille, appuyer sur n'importe quel bouton.

Auto sense (détection automatique)

La fonction Auto Sense (détection automatique) met la hotte en marche automatiquement lorsqu'elle détecte une chaleur supérieure à la limite de température permise. Lorsque la fonction Auto Sense (détection automatique) est activée, la vitesse du ventilateur augmente ou diminue selon la température détectée par Auto Sense.

La fonction Auto Sense peut être augmentée manuellement en sélectionnant une vitesse de ventilateur plus élevée. Le moteur du ventilateur fonctionnera à la vitesse sélectionnée pendant 10 minutes avant de revenir à la vitesse sélectionnée par Auto Sense.

Si la fonction Auto Sense est activée, le témoin lumineux du bouton Auto s'éteint et entre en mode de veille lorsque la hotte n'est pas utilisée. Si la hotte est mise en marche par l'utilisateur ou par la fonction Auto Sense (détection automatique), le témoin lumineux du bouton Auto s'allume.

Pour régler la fonction Auto Sense (détection automatique) : Appuyer sur AUTO.

Pour sélectionner le type de table de cuisson pour la fonction auto sense (détection automatique) :

REMARQUE : Cette hotte a été configurée à l'usine pour détecter une table de cuisson à gaz.

Appuyer sur AUTO pendant 5 secondes pour passer du mode table de cuisson à gaz au mode table de cuisson électrique.

Le témoin lumineux du bouton Auto clignote 5 fois lorsque la hotte passe au mode table de cuisson électrique électriques.

Le témoin lumineux du bouton Auto clignote 3 fois lorsque la hotte passe au mode table de cuisson à gaz à gaz.

Modifier le type de table de cuisson modifie également la limite de température mettant en route la fonction Auto Sense. Lorsque la hotte détecte une température suffisamment élevée, le ventilateur se met en route automatiquement. Lorsque la température descend au-delà de la limite réglée, le ventilateur s'arrête automatiquement. Le témoin lumineux du bouton Auto s'éteint lorsque la hotte entre en mode de veille, mais la fonction Auto Sense est toujours active.

Pour désactiver la fonction auto sense (détection automatique) :

Si le témoin lumineux du bouton Auto est allumé, appuyer une fois sur AUTO pour désactiver la fonction Auto Sense. Le témoin lumineux du bouton Auto s'éteint.

Si la fonction Auto Sense est en mode de veille, appuyer une fois sur AUTO pour désactiver le mode de veille, et le bouton Auto s'illumine. Appuyer encore une fois sur AUTO pour désactiver le mode Auto Sense, et le bouton Auto s'éteint.

Le système de déclenchement automatique Auto Sense s'éteint automatiquement après 2 heures d'inactivité. Pour réinitialiser Auto Sense, appuyer sur AUTO.

Vitesses du ventilateur

Low (basse) Appuyer sur LOW (basse) pour mettre en marche le ventilateur à vitesse peu élevée.

Med Appuyer sur MED (moyenne) pour mettre en marche le ventilateur à vitesse moyenne.

Hi (élevée) Appuyer sur HI (élevée) pour mettre en marche le ventilateur à vitesse élevée.

Boost (niveau optimal) Appuyer sur BOOST (niveau optimal) pour mettre en marche le ventilateur à vitesse maximale. Le mode Boost s'arrête automatiquement au bout de 10 minutes, et la vitesse du ventilateur se règle sur High (élevée).

Minuterie

La hotte peut être réglée pour s'éteindre automatiquement après 15 minutes.

1. Maintenir appuyé le bouton de la vitesse de ventilateur désirée pendant 2 secondes. Le moteur du ventilateur fonctionne alors à la vitesse sélectionnée pendant 15 minutes et le témoin lumineux de la vitesse du ventilateur clignote en continu. Après 15 minutes, le ventilateur s'éteint automatiquement.
2. Lorsque la minuterie du ventilateur est en marche, appuyer encore une fois sur le bouton correspondant à la vitesse de ventilateur désirée pour annuler la minuterie du ventilateur.

REMARQUE : On peut également annuler la minuterie de 15 minutes en modifiant la vitesse du ventilateur ou en mettant en route la fonction Auto Sense (détection automatique).

Filtre

Le témoin lumineux du bouton Filter (filtre) s'allume lorsqu'il est temps de remplacer ou de nettoyer le filtre. Le témoin doit être illuminé lorsque le ventilateur fonctionne. Appuyer sur FILTER (filtre) après avoir remplacé le filtre pour éteindre le témoin lumineux du bouton Filter (filtre). Voir la section "Nettoyage" pour des instructions de remplacement et de nettoyage du filtre.

Éclairage

Appuyer sur LIGHT (lampe) pour allumer ou éteindre les lampes de la hotte.

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les filtres à graisse en suivant les instructions suivantes. Réinstaller les filtres à graisse avant de faire fonctionner la hotte.

Surfaces externes :

Afin d'éviter d'endommager la surface externe, ne pas utiliser de tampons en laine d'acier ou de tampons à récurer savonneux. Toujours essuyer pour éviter de laisser des marques d'eau.

Méthode de nettoyage :

■Savon détergent liquide et eau, ou nettoyant tout usage ■Frotter avec un chiffon doux humide ou une éponge non abrasive, puis rincer avec de l'eau propre et essuyer.

Filtres à graisse métalliques

Le filtre doit être lavé fréquemment. Placer le filtre métallique dans le lave-vaisselle ou dans une solution de détergent chaude pour le nettoyage.

Laisser sécher le filtre complètement avant de le remettre en place.

REMARQUE : Le filtre à graisse métallique se trouve derrière le couvercle du filtre métallique central. Le panneau est fixé à l'avant par aimantation et possède une languette à l'arrière pour maintenir le couvercle du filtre en place. Pour accéder au filtre à graisse, saisir le panneau par les coins avant et tirer vers le bas. Cela libère le panneau de la force d'attraction des aimants et lui permet de pivoter vers le bas. Pour retirer le filtre, tirer la languette d'alignement du couvercle du filtre hors de l'encoche d'alignement de la hotte.

A B C D

A. Encoche pour alignement du couvercle du filtre B. Aimants du couvercle du filtre C. Couvercle du filtre D. Languette du couvercle du filtre pour alignement

Dépose des filtres à graisse métalliques :

1. Éteindre le ventilateur et les lampes.
2. Retirer le cadre de support du filtre et le filtre à graisse en utilisant un tournevis à tête plate pour tourner les vis de fixation du filtre à graisse 90° dans le sens antihoraire.

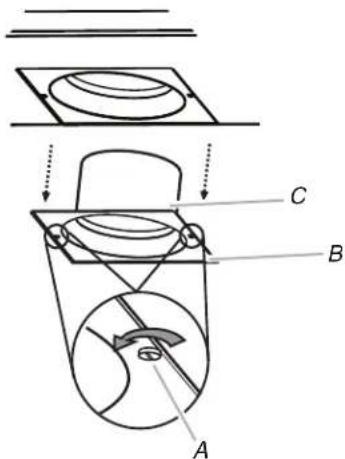

A. Vis de fixation du filtre à graisse

B. Cadre de support du filtre

C. Filtre à graisse

Réinstallation du filtre à graisse métallique :

Replacer le filtre à graisse et le cadre du filtre dans la hotte de la cuisinière. Aligner la vis du filtre à graisse et utiliser un tournevis à tête plate pour tourner les vis de fixation du filtre à graisse à 90° dans le sens horaire pour le verrouiller en place.

Filtres à charbon – installation sans évacuation à l'extérieur (recyclage)

REMARQUE : Le filtre à charbon doit être remplacé après environ 3 ans d'utilisation. Pour commander un ensemble de filtre à charbon de rechange, voir la section "Assistance ou service".

On peut nettoyer et réactiver les filtres à charbon. Nettoyer le filtre au lave-vaisselle avec un détergent normal (sélectionner le réglage de température le plus élevé).

Pour la réactivation du filtre, sécher le filtre dans un four pendant 10 minutes à une température maximum de 210°F (100°C).

Dépose des filtres à charbon :

1. Éteindre le ventilateur et les lampes.
2. Retirer les filtres à graisse métalliques. Voir la section "Filtres à graisse métalliques".
3. Retirer les ressorts latéraux et supérieurs du système de verrouillage.
4. Nettoyer ou jeter le filtre à charbon.

Réinstallation des filtres à charbon :

1. Pour les installations sans évacuation à l'extérieur (recyclage), installer le filtre à charbon en l'enveloppant autour du filtre à graisse.
2. Placer le morceau de revêtement souple du filtre à charbon autour du filtre à graisse et le fixer à l'aide du ressort de verrouillage du couvercle fourni.
3. Positionner le couvercle supérieur et le fixer à l'aide du ressort de verrouillage du couvercle fourni.

A. Revêtement souple du filtre à charbon B. Filtre à graisse C. Res­sorts latéraux de verrouillage du filtre à charbon D. Couvercle supérieur E. Res­sort de verrouillage du couvercle F. Support du filtre à graisse

SCHÉMA DE CÂBLAGE

Disposition des composants N° Description 1 Filtre IEM 2 Interface utilisateur 3 Carte principale 4 Commande d'éclairage 5 Condensateur 6 Lampe à DEL 7 Capteur de température 8 Parasurtenseur 9 Moteur L Neu 1 2 3 JANVE BL N ① JAMAR JA/VE BU BL R GRIS N 1 2 3 4 JA MAR JA/VE BU BL R GRIS N 1 2 3 4 JA MAR JA/VE BU BL R GRIS N 1 2 3 4 JA MAR JA/VE BU BL R GRIS N ⑤ Fusible N - 3 BL - BU - 5 R - 4 GRIS - 3 BL - 2 N - 1 FUSSIBLE 3 FT1 FT2 RL4 Pas Utilisé FT3 FT5FT3 N R ⑧ MAR N R ④ MAR BU N R SEL0099388 Lampe supplémentaire uniquement dans la version à 4 lampes 6 12 VCC 12 VCC 12 VCC 12 VCC 12 VCC Caractéristiques du moteur Alimentation électrique 120 VCA Fréquence 60 Hz Puissance nominale 420 W Intensité 3.7 A Résistance/vitesse du moteur Bleu - Blanc Vitesse 1 120 VCA 22.00 ohms Bleu - Rouge Vitesse 2 120 VCA 18.40 ohms Bleu - Gris Vitesse 3 120 VCA 14.90 ohms Bleu - Noir Vitesse 4 120 VCA 9.92 ohms

Si vous avez besoin de service :

Consulter la page de garantie du présent manuel.

Si vous avez besoin de pièces de rechange :

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d'utiliser seulement des pièces spécifiées par l'usine. Les pièces spécifiées par l'usine conviendront et fonctionneront bien car elles sont fabriquées avec la même précision que celles utilisées pour fabriquer chaque nouvel appareil.

Pour localiser des pièces spécifiées par l'usine dans votre région, composer le numéro de téléphone d'aide à la clientèle suivant ou appeler le centre de service désigné le plus proche.

Au canada

Téléphoner sans frais au Centre pour l'Expérience de la clientèle Whirlpool Canada LP au 1-800-JENN-AIR (1-800-536-6247) ou visiter notre site Internet sur www.jennair.ca.

Nos consultants peuvent vous aider sur les points suivants :

■ Appeler pour demander une intervention de dépannage. Les techniciens de service désignés par Jenn-Air® sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada. ■ Caractéristiques et spécifications de notre gamme complète d'appareils ménagers. ■ Références aux concessionnaires locaux Jenn-Air ■ Renseignements pour l'installation. ■ Procédés d'utilisation et d'entretien. ■ Vente d'accessoires et de pièces de rechange.

Pour de l'aide supplémentaire :

Si vous avez besoin d'aide supplémentaire, vous pouvez écrire à Jenn-Air "Appliances en soumettant toute question ou problème à :

Jenn-Air Brand Home Appliances

Veuillez indiquer dans votre correspondance un numéro de téléphone où l'on peut vous joindre dans la journée.

Ensemble de filtres à charbon

(pour installations sans décharge à l'extérieur uniquement) Commander la référence W10272069

Ensemble de recyclage pour cache-conduit

(pour plafonds de 7' 9" [2,36 m] à 9' 8" [2,95 m]) (pour installations sans décharge à l'extérieur uniquement) Commander la référence W10646865

Ensemble prolongateur de cache-conduit (pour installations avec évacuation)

(pour plafonds de 10' 2" [3,1 m] à 12' [3,66 m]) Commander la référence W10646863

Ensemble prolongateur de cache-conduit (pour installations avec évacuation)

(pour plafonds de 9' 1" [2,77 m] à 11' [3,35 m]) Commander la référence W10685946

Ensemble prolongateur de cache-conduit (recyclage)

(pour plafonds de 10' 2" [3,1 m] à 12' [3,66 m]) (pour installations sans décharge à l'extérieur) Commander la référence W10685947

Ensemble prolongateur de cache-conduit (recyclage)

(pour plafonds de 9' 1" [2,77 m] à 11' [3,35 m]) (pour installations sans décharge à l'extérieur) Commander la référence W10646866

Ensemble d'air de compensation de 6" (15,2 cm)

(Consulter les codes du bâtiment local) Commander la référence W10446915

Raccord d'adaptation de 6" à 8" (15,2 cm à 20,3 cm)

(pour installations à conduit de 8" [20,3 cm]) Commander la référence W10685950

Garantie limitée des GROS appareils ménagers JENN-AIR®

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D'ACHAT EST OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'expérience de la clientèle, veuillez garder à disposition les renseignements suivants :

■ Nom, adresse et numéro de téléphone ■ Numéros de modèle et de série ■ Une description claire et détaillée du problème rencontré ■ Une preuve d'achat incluant le nom et l'adresse du marchand ou du détaillant

1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes pour parcourir la section Dépannage ou Résolution de problèmes du guide d'utilisation et d'entretien, numérisez le code 2D ci-contre avec votre téléphone intelligent pour accéder à des ressources supplémentaires, ou rendez-vous sur le site http://www.jennair.ca.
2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés Jenn-Air. Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au

Centre d'Expérience de la clientèle Jenn-Air

1-800-JENNAIR (1-800-536-6247)

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Jenn-Air autorisé pour déterminer si une autre garantie s'applique.

Ce qui est couvert ce qui n'est PAS couvert

Pendant deux ans à compter de la date d'achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, la marque Jenn-Air de Whirlpool Corporation ou Whirlpool Canada, LP (ci-après désignées "Jenn-Air") décidera à sa seule discrétion de remplacer le produit ou de couvrir le coût des pièces spécifiées par l'usine et de la main-d'œuvre nécessaires pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. S'il est remplacé, l'appareil sera couvert pour la période restant à courir de la garantie limitée d'un an du produit d'origine.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRÉSENTE. Le service doit être fourni par une compagnie de service désignée par Jenn-Air. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d'achat initial par le consommateur. Une preuve de la date d'achat initial est exigée pour obtenir un dépannage dans le cadre de la présente garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de l'utilisateur, de l'opérateur ou des instructions d'installation.
2. Visite d'instruction à domicile pour montrer à l'utilisateur comment utiliser l'appareil.
3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une installation non conforme aux codes d'électricité ou de plomberie, ou la rectification de l'installation électrique ou de la plomberie du domicile (ex : câblage électrique, fusibles ou tuyaux d'arrivée d'eau du domicile).
4. Pièces consommables (ex : ampoules, batteries, filtres à air ou à eau, solutions de conservation, etc.).
5. Défauts ou dommages résultant de l'utilisation de pièces ou accessoires Jenn-Air non authentiques.
6. Conversion de votre produit du gaz naturel ou du gaz de pétrole liquéfié.
7. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou l'utilisation de produits non approuvés par Jenn-Air.
8. Réparations aux pièces ou systèmes dans le but de rectifier un dommage ou des défauts résultant d'une réparation, altération ou modification non autorisée faite à l'appareil.
9. Défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage causés au fini de l'appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Jenn-Air dans les 30 jours suivant la date d'achat.
10. Décoloration, rouille ou oxydation des surfaces résultant d'environnements caustiques ou corrosifs, incluant des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des produits chimiques.
11. Perte d'aliments ou de médicaments due à la défaillance du produit.
12. Enlèvement ou livraison. Ce produit est conçu pour être réparé au domicile.
13. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où une compagnie de service Jenn-Air autorisée n'est pas disponible.
14. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures, panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail, panneaux de gypse, etc.) qui entravent le dépannage, le retrait ou le remplacement du produit.
15. Service et pièces pour des appareils dont les numéros de série. Le coût d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE d'exonération de responsabilité au TITRE des garanties implicites

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains états et provinces ne permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.

Exonération de responsabilité dans les domaines NON couverts par la garantie

Jenn-Air décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à Jenn-Air ou à votre détaillant pour obtenir les modalités d'achat d'une garantie étendue.

Limitation des recours; exclusion des dommages fortuits ou indirects

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRÉSENTE. JENN-AIR N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains états et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.

12/14
