Type de produit	Hotte de cuisinière en îlot
Marque	JENN-AIR
Modèle	WVI51UC0LS
Dimensions du produit (L x P x H)	30" (76,2 cm) x 25 11/16" (65,3 cm) x 12 1/8" (30,8 cm)
Hauteur minimale sous plafond (évacuation extérieure)	7' 8" (2,34 m) pour cuisson électrique, 7' 11" (2,41 m) pour gaz
Hauteur maximale sous plafond (évacuation extérieure)	9' 10" (3,0 m)
Hauteur d'installation au-dessus de la table de cuisson	24" (61 cm) min. électrique, 27" (68,6 cm) min. gaz, 36" (91,4 cm) max. suggéré
Poids supporté par le support de cheminée	80 lb (36,6 kg)
Alimentation électrique	120 V CA, 60 Hz, 15 A, circuit protégé par fusible
Puissance du moteur	240 W
Diamètre de conduit d'évacuation	6" (15,2 cm) rond, métallique requis
Longueur maximale du circuit d'évacuation	35 pi (10,7 m) équivalent
Type d'évacuation	Extérieure (toit ou mur) ou recyclage (avec kit optionnel)
Matériau des conduits	Métallique rigide recommandé (interdit aluminium ou plastique)
Filtres inclus	Filtre à graisse métallique (lavable) + filtre à charbon pour recyclage (jetable)
Éclairage	2 lampes DEL intégrées (remplacement par professionnel)
Commandes	Boutons poussoirs : éclairage marche/arrêt, ventilateur ON/OFF, vitesse moyenne, vitesse élevée
Vitesses du ventilateur	3 vitesses (basse, moyenne, élevée)
Nettoyage des filtres à graisse	Lavage au lave-vaisselle ou détergent chaud

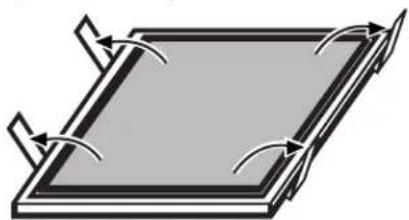

Remplacement du filtre à charbon	Tous les 6 mois maximum
Accessoires en option	Ensemble de recyclage (W11548458), kit filtre à charbon (W11548460), extension de cache-conduit (EXTKIT10ES), kit d'air d'appoint (W10446915), cordon d'alimentation (W10613691)
Garantie	Consulter la page de garantie du manuel

FOIRE AUX QUESTIONS - WVI51UC0LS JENN-AIR

À quelle hauteur dois-je installer la hotte au-dessus de ma cuisinière ?

Pour une cuisinière électrique, installez la hotte à au moins 24" (61 cm) et au maximum 36" (91,4 cm) au-dessus de la surface de cuisson. Pour une cuisinière à gaz, la hauteur minimale est de 27" (68,6 cm). Suivez toujours les recommandations du fabricant et les codes locaux.

Comment nettoyer le filtre à graisse métallique ?

Le filtre à graisse métallique se retire en tirant sur la poignée à ressort, puis en tirant le filtre vers le bas. Lavez-le au lave-vaisselle ou avec une solution de détergent chaude. Séchez-le complètement avant de le réinstaller. Les filtres à charbon pour recyclage ne sont pas lavables et doivent être remplacés tous les 6 mois.

Quel type de conduit dois-je utiliser pour l'évacuation ?

Utilisez uniquement des conduits métalliques rigides de 6" (15,2 cm) de diamètre. Les conduits en aluminium ou en plastique sont interdits. Évitez le conduit flexible car il réduit les performances. Assurez-vous que toutes les connexions sont étanches avec des brides de conduit.

Puis-je installer la hotte en mode recyclage sans évacuation extérieure ?

Oui, vous pouvez utiliser l'ensemble de recyclage optionnel (réf. W11548458) qui inclut un déflecteur et des filtres à charbon. L'air est alors filtré et renvoyé dans la cuisine par les persiennes du cache-conduit.

Comment remplacer une ampoule LED ?

Les lampes DEL sont intégrées et doivent être remplacées uniquement par un technicien de service qualifié. Contactez le service client ou un centre de service agréé pour obtenir de l'aide.

Quelle est la puissance électrique requise ?

La hotte nécessite une alimentation de 120 V CA, 60 Hz, sur un circuit de 15 ampères protégé par fusible ou disjoncteur. Un conducteur de terre séparé est recommandé. Confiez le câblage à un électricien qualifié.

Comment régler la vitesse du ventilateur ?

Les commandes sont situées à l'avant de la hotte. Appuyez sur le bouton ON/OFF pour allumer le ventilateur à vitesse minimale. Pour changer la vitesse, appuyez sur le bouton MED pour moyenne ou HIGH pour élevée. Appuyez à nouveau sur ON/OFF pour éteindre.

Quelle est la longueur maximale du conduit d'évacuation ?

La longueur équivalente maximale du circuit d'évacuation est de 35 pieds (10,7 m). Utilisez le tableau de calcul dans le manuel pour additionner les longueurs équivalentes des coudes et sections droites.

La hotte est-elle bruyante ?

Le niveau sonore dépend de la vitesse du ventilateur. La vitesse minimale (ON/OFF) est conçue pour un fonctionnement silencieux. Les vitesses moyenne et élevée sont plus puissantes mais peuvent être plus bruyantes. Un conduit correctement installé réduit les bruits de turbulence.

Comment obtenir des pièces de rechange ou du service ?

Au Canada, contactez Whirlpool Canada au 1-800-807-6777 ou visitez www.whirlpool.ca. Pour les pièces spécifiées par l'usine, utilisez les numéros de pièces indiqués dans le manuel. Un technicien qualifié peut intervenir sous garantie ou après garantie.

MODE D'EMPLOI WVI51UC0LS JENN-AIR

Instructions d'installation et Guide d'utilisation et d'entretien

Au Canada, pour assistance, installation ou service, composer le 1-800-807-6777 ou visiter notre site Web à www.whirlpool.ca

Table des matières 2

Outils et pièces....19

Exigences d'emplacement....19

Exigences concernant l'évacuation....20

Spécifications électriques....21

Préparation de l'emplacement....22

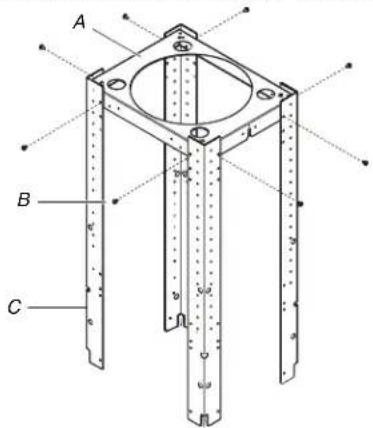

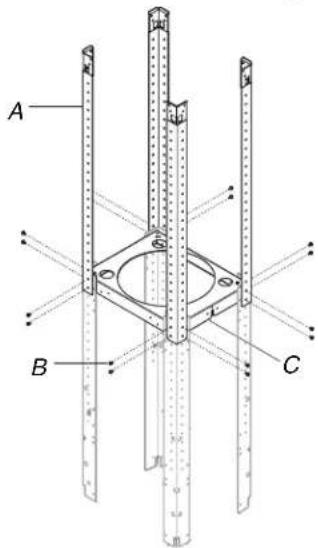

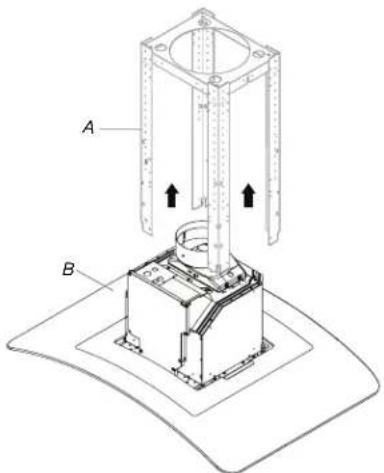

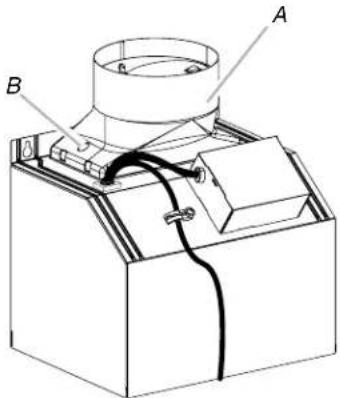

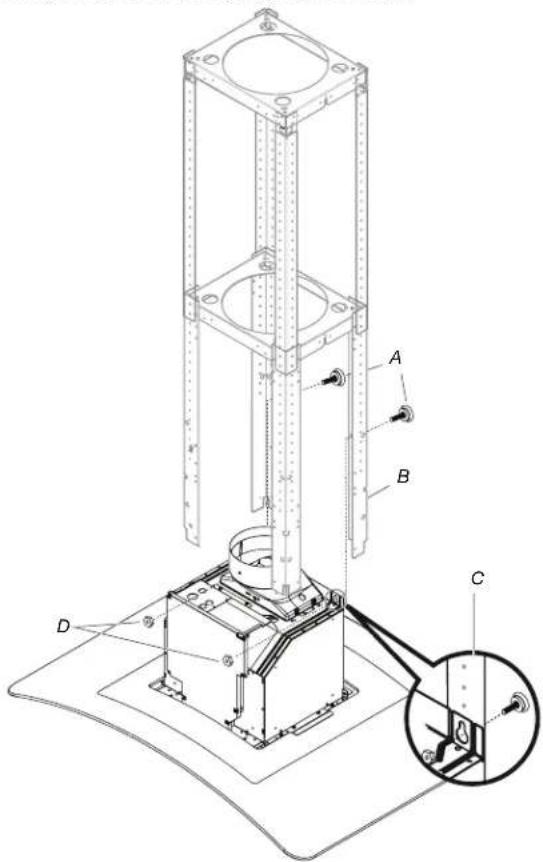

Assemblage de la hotte 23

Installation de la hotte....25

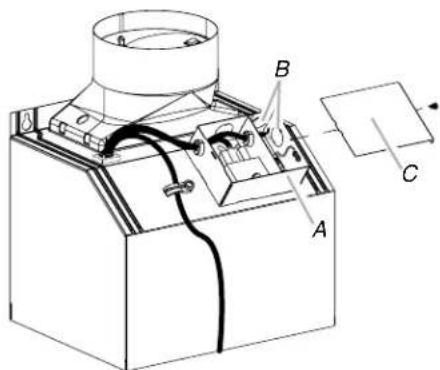

Raccordement électrique....25

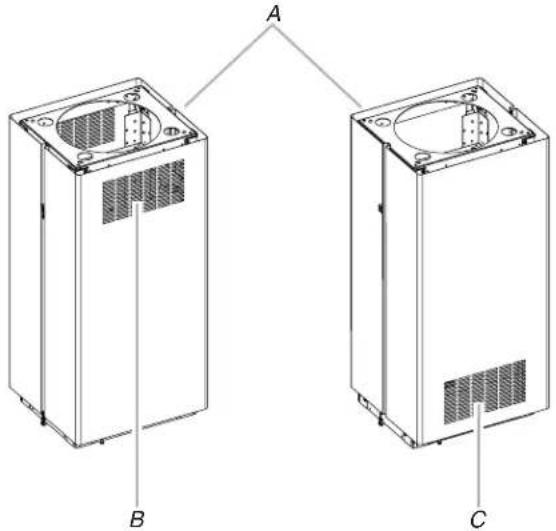

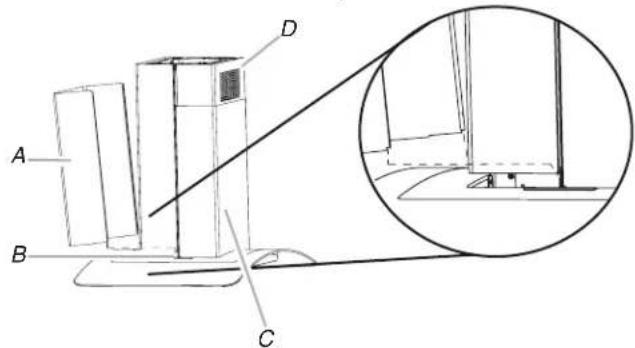

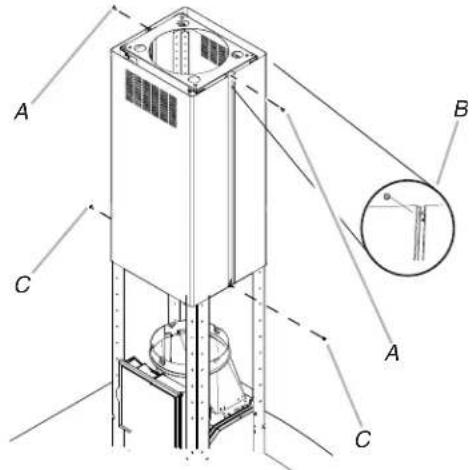

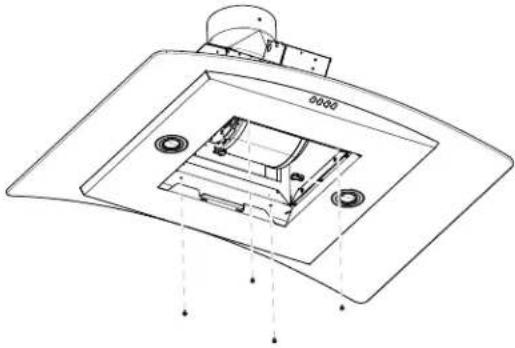

Installation des cache-conduits....27

Achever l'installation 28

Utilisation de la HOTTE

Commandes de la hotte de cuisinière....29

Entretien de la HOTTE

Nettoyage....30

Schéma de câblage....31

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Avertissement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de cancers.

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de malformations et autres déficiencies de naissance.

Avertissement : pour réduire le RISQUE d'incendie, CHOC électrique ou dommages corporels, respecter les instructions suivantes :

■ Utiliser cet appareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant. ■ Avant d'entreprendre un travail d'entretien ou de nettoyage, interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.

■ Tout travail d'installation ou câblage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies.

■ Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation.

- Une source d'air de débit suffisant est nécessaire pour le fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.

■ Lors des opérations de découpage et de perçage dans un mur ou un plafond, ne pas endommager les câblages électriques et les canalisations qui peuvent s'y trouver.

■ Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.

Avertissement : pour minimiser le RISQUE d'un FEU de graisse sur la cuisinière :

• Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile. ■ Veiller à toujours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé). ■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres. ■ Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élément chauffant.

Avertissement : pour réduire le RISQUE de dommages corporels après le déclenchement d'un FEU de graisse sur la cuisinière, appliquer les recommandations suivantes.

- Placer sur le récipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique pour éteindre les flammes, puis éteindre le brûleur. Veiller à éviter les brûlures. Si les flammes ne s'éteignent pas immédiatement, évacuer la pièce et appeler les pompiers.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMMÉ - vous risquez de vous brûler.

■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le fonctionnement. – Il s'agit d'un petit feu encore limité à l'endroit où il s'est déclaré. – Les pompiers ont été contactés. – Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semi-conducteurs.

- Cet appareil n'est pas destiné aux personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont différentes ou réduites ou qui manquent d'expérience ou de connaissances/d'expertise pour utiliser l'appareil, sauf si ces personnes sont supervisées ou formées pour faire fonctionner l'appareil par une personne qui assume la responsabilité de leur sécurité.

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Niveau ■ Perceuse avec forets de 1 ^1/4 (3,2 cm), 3/8" (9,5 mm), 1/8" (3,2 mm) et 7/64" (2,75 mm) ■ Foret à avant-trou (selon la méthode de fixation du support de cheminée) ■ Crayon ■ Pince à dénuder ou couteau utilitaire ■ Mètre-ruban ou règle ■ Pince ■ Pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries ■ Brides de conduit ■ Scie sauteuse ou scie à guichet ■ Tournevis à lame plate ■ Cisaille de ferblantier ■ Tournevis Phillips ■ Adaptateur Torx T20†

Pièces nécessaires

■ Câble d'alimentation électrique du domicile ■ Serre-câble d'2" (12,7 mm) (homologation UL ou CSA) ■ 3 connecteurs de fils homologués UL

Pour les installations avec décharge à l'extérieur, il vous faudra aussi :

■ 1 bouche de décharge (décharge à travers le mur ou à travers le toit)

■ Circuit d'évacuation métallique

Pour les installations sans décharge à l'extérieur (recyclage), il faudra aussi :

■ Ensemble de recyclage, pour les installations sans décharge à l'extérieur (recyclage) uniquement. Voir la section "Assistance ou service" pour commander.

■ Conduit d'évacuation métallique circulaire de 6" (15,2 cm) de diamètre - longueur déterminée par la hauteur de plafond.

Pièces fournies

Retirer les pièces de leur emballage. Vérifier que toutes les pièces sont présentes.

■ Ventilateur de hotte avec verre de l'auvent, brides de retenue, joints de caoutchouc et lampes DEL installés

■ Filtre à graisse métallique

■ 60 vis de 4,2 x 8 mm

■ 4 vis de 3,5 x 6,5 mm

■ 4 vis de 5 x 45 mm

■ 2 vis de 2,9 x 3 mm

■ 2 vis de nivellement

■ 4 rondelle

■ 2 cache-conduits – section supérieure

■ 2 cache-conduits – section inférieure

■ 4 attaches de conduit en plastique

■ 2 vis de montage de 3,5 x 9,5 mm

■ Gabarit de montage

■ 2 supports horizontaux ■ 8 supports verticaux ■ Raccord de transition avec clapet anti-reflux installé

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Confier l'installation de la hotte à un technicien qualifié.

C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique de l'appareil est située derrière le filtre de gauche, sur la paroi arrière de la hotte.

On doit toujours installer la hotte à distance des sources de courant d'air (fenêtres, portes et bouches de chauffage).

Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation.

Une source électrique avec liaison à la terre est nécessaire. Voir la section "Spécifications électriques".

Du fait du poids et de la taille de cette hotte d'extraction en îlot, il faut que le support de cheminée soit solidement fixé au plafond.

Pour un plafond en plâtre ou en panneaux de gypse, le support de cheminée doit être fixé aux solives. Si ceci n'est pas possible, on doit construire une structure de support appropriée derrière le plafond en plâtre ou les panneaux de gypse. Le support doit être capable de soutenir une charge de 80 lb (36,6 kg).

Il est recommandé d'utiliser cette hotte avec une table de cuisson dont la puissance totale ne dépasse pas 60 000 BTU.

La hotte est configurée à l'usine pour la décharge à travers le toit ou un mur.

Pour une installation sans décharge à l'extérieur (recyclage), voir "Installations sans décharge à l'extérieur (recyclage)" à la section "Installation de la hotte". L'ensemble de recyclage est disponible chez votre marchand ou chez un distributeur de pièces autorisé. Voir la section "Assistance ou service" pour commander.

On doit assurer l'étanchéité au niveau de chaque ouverture découpée dans le plafond ou un mur traversé par l'équipement de la hotte.

Installation dans une résidence mobile

L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280) ; lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

TORX et T20 sont des marques déposées de Acument Intellectual Properties, LLC.

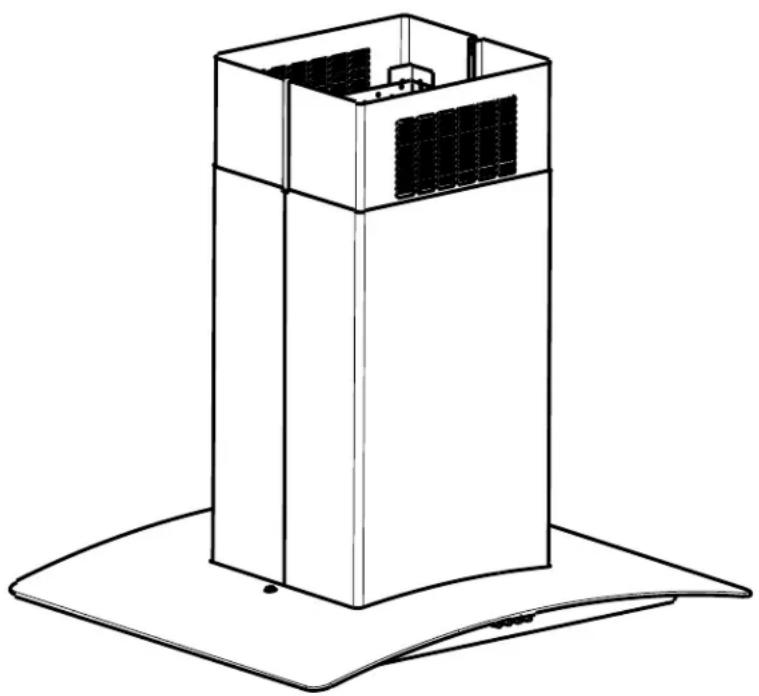

Dimensions du produit

A B C D E

A. 1218 "(30.8 cm) D. 251116 " (65.3 cm) B. 13316 " (33.5 cm) E. 30"(76 cm) or C. 2858 "(72.7 cm) min. 4938 "(125.4 cm) max. 28116 "(71.3 cm) min. 4412 "(113.1 cm) max. *Pour installations sans décharge à l'extérieur (recyclage) ** Pour installations avec décharge à l'extérieur

Dimensions d'installation

B C D A

A. Hauteur du comptoir B. Hauteur sous hotte entre le plafond et le bas du filtre de la hotte : D-A-C=B C. Hauteur de hotte : 24" (61 cm) min. à partir de la surface de cuisson électrique, 27" (68,6 cm) min. à partir de la surface de cuisson au gaz ; distance max. suggérée de 36" (91,4 cm) D. Hauteur sous plafond

Important :

Valeur minimale de la distance "C": 24"(61 cm) à partir de la surface de cuisson électrique

Valeur minimale de la distance "C": 27"(68,6 cm) à partir de la surface de cuisson au gaz.

Valeur maximale suggérée pour la distance "C": 36"(91,4 cm) Les cache-conduits peuvent être adaptés à différentes hauteurs de plafond. Voir le tableau suivant.

Installations avec décharge à l'extérieur

	Hauteur minimale sous plafond	Hauteur maximale sous plafond
Surface de cuisson électrique	7' 8" (2,34 m) 9' 10" (3 m)
Surface de cuisson à gaz	7' 11" (2,41 m) 9' 10" (3 m)

Installations sans décharge à l'extérieur (recyclage)

	Hauteur minimale sous plafond	Hauteur maximale sous plafond
Surface de cuisson électrique	7' 8" (2,34 m) 10' 3" (3,12 m)
Surface de cuisson à gaz	7' 11" (2,41 m) 10' 3" (3,12 m)

REMARQUE: Les cache-conduits de hotte sont réglables; on peut les ajuster en fonction de la hauteur disponible sous plafond ou soffite, selon la distance "C" entre le bas de la hotte et la surface de cuisson. Pour des plafonds de hauteur supérieure, un ensemble d'extension de cache-conduit en acier inoxydable peut être acheté auprès de votre revendeur ou d'un distributeur de pièces autorisé. L'extension de cache-conduit remplace la section supérieure de cache-conduit fournie avec la hotte.

Exigences concernant l'évacuation

■ Le circuit d'évacuation doit décharger l'air à l'extérieur, excepté pour une installation sans décharge à l'extérieur (recyclage). ■ Ne pas terminer le circuit d'évacuation dans un grenier ou dans un autre espace fermé. ■ Ne pas utiliser une bouche de décharge murale de 4" (10,2 cm) normalement utilisée pour un équipement de buanderie. ■ Utiliser uniquement des conduits métalliques. Des conduits en métal rigide sont recommandés. Ne pas utiliser de conduit de plastique ou en aluminium. ■ Le circuit d'évacuation doit comporter un clapet anti-reflux. Si la bouche de décharge murale ou par le toit comporte un clapet, ne pas utiliser le clapet fourni avec la hotte d'extraction.

Pour un fonctionnement efficace et silencieux :

■ Utiliser des sections droites ou minimiser le nombre de coudes autant que possible.

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu'il y ait une section droite de conduit de 24" (61 cm) ou plus entre les coudes, si on doit utiliser plus d'un raccord coudé.

■ Ne pas connecter 2 coudes ensemble.

■ Au niveau de chaque jointure du conduit de décharge, assurer l'étanchéité avec les brides de serrage pour conduit.

■ Assurer l'étanchéité avec un composé de calfeutrage autour de la bouche de décharge à l'extérieur (mur ou toit).

■ La taille du conduit doit être uniforme.

Installation dans une région à climat froid

On doit installer un clapet anti-reflux additionnel pour minimiser le reflux d'air froid, et incorporer un élément d'isolation thermique pour minimiser la perte de chaleur par conduction par l'intermédiaire du conduit d'évacuation, de l'intérieur de la maison à l'extérieur. Le clapet anti-reflux doit être placé du côté froid par rapport à l'élément d'isolation thermique.

L'élément d'isolation thermique doit être aussi proche que possible de l'endroit où le circuit d'évacuation pénètre la partie chauffée de la maison.

Air d'appoint

Le code du bâtiment local peut exiger l'emploi d'un système de renouvellement de l'air/introduction d'air d'appoint, lors de l'utilisation d'un système d'aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifiée. Le débit spécifié, pieds cubes par minute, est variable d'une juridiction à une autre. Consulter un professionnel des installations de chauffage ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

Méthodes d'évacuation

Cette hotte a été configurée à l'usine pour la décharge de l'air aspiré à travers le toit ou à travers un mur.

Un circuit d'évacuation en conduit rond de 6" (15,2 cm) (non fourni) est nécessaire pour l'installation. La hotte comporte une ouverture de sortie de diamètre 6" (15,2 cm).

REMARQUE: On déconseille l'emploi de conduit flexible. Un conduit flexible peut causer une rétropression et des turbulences de l'air, ce qui réduit considérablement la performance.

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Pour la sortie à travers un mur, on doit employer un raccord coudé (90°).

Installation sans décharge à l'extérieur (recyclage)

S'il n'est pas possible d'évacuer les fumées et vapeurs de cuisson à l'extérieur, on peut employer la version installation sans décharge à l'extérieur (recyclage) de la hotte, dotée d'un filtre à charbon et du déflecteur. Les vapeurs/fumées sont alors recyclées à travers la grille supérieure. Pour commander, voir la section "Assistance ou service".

Installation sans décharge à l'extérieur (recyclage)

A B

Décharge à travers le toit

A B

A. Déflecteur

B. Conduit rond de 6" (15,2 cm)

A. Bouche de décharge sur toit

B. Conduit rond de 6" (15,2 cm)

REMARQUE: Pour les maisons à deux étages, si les codes le permettent, l'évacuation murale est possible.

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système.

Composants du circuit d'évacuation

Conduit 6" (15,2 cm) de diamètre

Coude à 45° 2,5 pi (0,8 m)

Coude à 90° 5 pi (1,5 m)

La longueur équivalente maximum est de 35 pi (10,7 cm).

Exemple de circuit d'évacuation

Coude à 90° 6 pi (1,8 m) Bouche de décharge murale 2 pi (0,6 m)

Dans l'exemple suivant, la longueur théorique du circuit est inférieure au maximum recommandé de 35 pi (10,7 m).

1 coude à 90° = 5 pi (1,5 m)

1 bouche de décharge murale = 0 pi (0 m)

Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur du système = 13 pi (3,9 m)

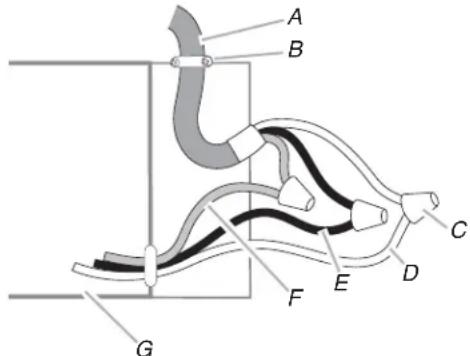

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

S'assurer que l'installation électrique est correcte et qu'elle satisfait aux exigences de la plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur.

Si les codes le permettent et si l'on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

■ L'appareil doit être alimenté par un circuit de 120 V CA seulement, 60 Hz, 15 ampères, protégé par fusible. ■ Si le domicile possède un câblage en aluminium, suivre la procédure ci-dessous :

Connecter le câblage en aluminium en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l'aluminium.

Suivre la procédure recommandée par le fabricant de connecteurs électriques. Les raccordements aluminium/cuivre doivent satisfaire aux prescriptions des codes locaux et de l'industrie, et être conformes aux pratiques de câblage reconnues.

■ Le calibre des conducteurs et les connexions doivent être compatibles avec les caractéristiques électriques de l'appareil spécifiées sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière de la hotte. ■ Le calibre des conducteurs doit être conforme aux exigences du National Electrical Code, de la plus récente édition de la norme ANSI/NFPA 70 ou des normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (édition la plus récente) et de tous les codes et règlements en vigueur.

Préparation de l'emplacement

• Installer le système d'évacuation avant la hotte pour déterminer le meilleur passage pour le circuit d'évacuation. Il est recommandé que l'installation du circuit d'évacuation soit réalisée avant celle de la hotte. ■ Avant d'exécuter les découpages, vérifier qu'il existe un dégagement suffisant dans le plafond pour le conduit d'évacuation.
• La hotte doit être installée à 24" (61 cm) min. des surfaces de cuisson électriques, 27" (68,6 cm) min. des surfaces de cuisson au gaz, et à un maximum suggéré de 36" (91,4 cm) au-dessus de la surface de cuisson. ■ Retirer le film protecteur des surfaces métalliques au besoin avant d'assembler le produit. ■ Avant d'installer la hotte, vérifier que la hauteur libre sous plafond et la hauteur maximum disponible sous la hotte est suffisante.
• Déconnecter la source de courant électrique.
• Déterminer la méthode d'évacuation à utiliser : décharge à travers le mur ou le toit, ou recyclage.
• Choisir une surface plane pour l'assemblage de la hotte. Placer le matériau de protection sur cette surface. Placer deux cales de 3" (7,6 cm) (non fournies) sur la surface couverte.

REMARQUE: Recouvrir les cales pour éviter d'endommager la surface de la hotte de cuisinière.

Avertissement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

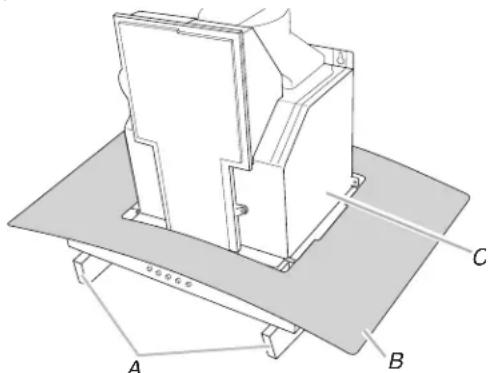

1. À l'aide de deux personnes ou plus, soulever la hotte et la poser sur les cales couvertes.

A. Cales couvertes B. Auvent de verre C. Ventilateur

Installation des vis de montage de la hotte

1. Déterminer l'emplacement d'installation de la hotte et en marquer l'axe central sur le plafond, en prenant en compte les normes relatives aux structures de soutien des plafonds. Voir la section "Exigences d'emplacement". S'assurer que la hotte est bien centrée par-dessus la surface de cuisson.
2. Fixer le gabarit au plafond avec du ruban adhésif au niveau de l'axe central. Le bord avant de la hotte de cuisinière doit être parallèle au bord avant du plan de travail.

1. À l'aide d'un crayon, marquer au plafond l'emplacement des vis de montage, du point d'accès au câblage et du trou de passage du conduit. REMARQUE : Le montage de l'emplacement des trous doit se faire dans une structure de soutien du plafond capable de soutenir une charge de 80 lb (36,6 kg). Retirer le gabarit.
2. Percer 4 avant-trous de 3/16" (4,8 mm) pour le montage du support horizontal supérieur.

Achever la préparation

1. Déterminer l'emplacement nécessaire pour le câble d'alimentation du domicile et percer un trou de 12 " (1,3 cm) de diamètre pour l'accès au câblage.
2. Acheminer le conduit de 1/2'' (1,3 cm), le câblage ou le câble d'alimentation du domicile conformément aux prescriptions du Code national de l'électricité, ou à celles des normes CSA et des codes et règlements locaux. La longueur du conduit de 1/2" et du câblage ou du câble d'alimentation du domicile doit être suffisante depuis le tableau de distribution (avec fusibles ou disjoncteurs) pour permettre le raccordement dans le boîtier de connexion de la hotte. REMARQUE: Ne pas remettre le système sous tension avant d'avoir complètement terminé l'installation.
3. Pour les installations avec décharge à l'extérieur uniquement: À l'aide d'une scie sauteuse ou scie à guichet, découper un trou de 6½" (16,5 cm) de diamètre pour le conduit d'évacuation.
4. Fixer le support horizontal supérieur à l'aide de 4 vis à bois à tête cruciforme no 2 de 5 x 45 mm.

IMPORTANT: Les vis du support horizontal supérieur doivent être vissées dans une structure de soutien du plafond capable de soutenir une charge de 80 lb (36,6 kg).

A B

A. Support horizontal supérieur

B. Vis de 5 x 45 mm (embout cruciforme n° 2)

Installation de l'ensemble de ventilateur déporté intelligent en option

REMARQUE: La hotte peut fonctionner avec un moteur de ventilateur intégré ou externe (déporté). Un ensemble de ventilateur déporté intelligent en option (à acheter séparément) permet d'installer le moteur du ventilateur de la hotte ailleurs qu'à l'intérieur de la hotte.

MISE EN GARDE: Afin de réduire le risque d'incendie et de choc électrique, installer cette hotte de cuisinière uniquement avec l'ensemble de ventilateur déporté intelligent fabriqué par Whirlpool. Voir la section "Assistance ou service" pour commander.

Pour l'installer, consulter les instructions d'installation de l'ensemble de ventilateur déporté intelligent. Voir la section "Assistance ou service" pour commander.

Assemblage de la hotte

1. Installer le raccord de transition au sommet de la hotte (s'il a été enlevé pour expédition), avec 2 vis de tôlerie de 3,5 x 9,5 mm.

B. Vis de 3,5 x 9,5 mm (2)

1. Installer le support horizontal inférieur aux 4 supports verticaux inférieurs à l'aide de 8 vis de 4,2 x 8 mm.

A B C

A. Support horizontal inférieur

B. 8 vis de 4,2 x 8 mm

C. 4 supports verticaux inférieurs

1. Installer les 4 supports verticaux supérieurs au support horizontal inférieur à l'aide de 16 vis de 4,2 x 8 mm.

A B C

A. 4 supports verticaux supérieurs

B. 16 vis de 4,2 x 8 mm

C. Support horizontal inférieur

1. Installer la structure de support au support horizontal supérieur à l'aide de 16 vis de 4,2 x 8 mm.

REMARQUE: Fixer la structure au support horizontal supérieur installé précédemment.

A B B

1. À l'aide d'au moins deux personnes, soulever l'ensemble de hotte sous la structure.

A B

A. Supports verticaux inférieurs B. Ensemble de hotte

1. Fixer l'ensemble de hotte aux supports verticaux inférieurs au moyen de 2 vis de réglage et 2 écrous.

A. 2 vis de réglage B. support vertical inférieur C. Placer les vis de réglage dans la structure D. Écrou

1. Installer les 4 supports verticaux au moyen de 16 vis de 4,2 x 8 mm. S'assurer que toutes les vis sont solidement serrées.

A B

A. 4 supports verticaux inférieurs B. 16 vis de 4,2 x 8 mm

Installation sans décharge à l'extérieur (recyclage)

1. Fixer le déflecteur d'air au support horizontal supérieur à l'aide des 4 vis de montage.

A B B

Déflecteur Vis de montage

1. Mesurer la longueur nécessaire de conduit d'évacuation de 6" (15,2 cm) pour le raccordement entre le raccord de transition et le déflecteur.

REMARQUE: Le conduit devrait être inséré d'au moins 1" (2,5 cm) à l'intérieur du déflecteur.

1. Installer le conduit d'évacuation entre le raccord de transition et le déflecteur.

REMARQUE: Pour faciliter l'installation du conduit, retirer temporairement le déflecteur du support de la cheminée et le réinstaller une fois la section de conduit en place.

1. Utiliser des brides de conduit pour assurer l'étanchéité de toutes les connexions.

Raccordement du circuit d'évacuation

1. Installer le circuit d'évacuation.
2. Enfoncer le conduit sur la bouche d'évacuation. Utiliser des brides de conduit pour assurer l'étanchéité de toutes les connexions.
3. Utiliser un calfeutrant pour assurer l'étanchéité au niveau de chaque ouverture.

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

1. Déconnecter la source de courant électrique.
2. Retirer le couvercle du boîtier de connexion.
3. Ôter l'opercule arrachable du boîtier de connexion et installer un serre-câble de ½" (12,7 mm) (homologation UL ou CSA).

A. Boîtier de connexion B. Opèrcule arrachable C. Couvercle du boîtier de connexion

1. Acheminer le cordon d'alimentation du domicile à travers le serre-câble, dans le boîtier de connexion.

A. Câble d'alimentation électrique du domicile

D. Conducteurs blancs

B. Serre-câble (homologation UL ou CSA)

E. Conducteurs noirs

C. Connecteurs de fils (homologation UL)

F. Conducteurs verts (ou nus) ou vert-jaune de liaison à la terre

G. Boîtier de connexion

1. Connecter ensemble les conducteurs noirs (E) à l'aide de connecteurs de fils (homologation UL).
2. Connecter ensemble les conducteurs blancs (D) à l'aide de connecteurs de fils (homologation UL).
3. À l'aide des connecteurs de fils (homologation UL), connecter le conducteur de liaison à la terre (vert ou nu) du câble d'alimentation du domicile au conducteur vert-jaune de liaison à la terre (F) dans le boîtier de connexion.
4. Serrer la vis du serre-câble.
5. Installer le couvercle du boîtier de connexion.
6. Vérifier que chaque ampoule est bien insérée dans sa douille.
7. Reconnecter la source de courant électrique.

Installations avec l'ensemble du cordon d'alimentation en option

Pour les installations avec l'ensemble du cordon d'alimentation facultatif, suivre les instructions fournies avec l'ensemble du cordon d'alimentation. Voir la section "Assistance ou service" pour plus d'informations sur le processus de commande.

REMARQUE: Utiliser uniquement avec des nécessaires de raccordement du cordon d'alimentation de la hotte de cuisinière dont l'utilisation a été testée et déclarée adéquate pour ce modèle de hotte de cuisinière.

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

Installation des cache-conduits

REMARQUE: Enlever la pellicule des cache-conduits.

1. Assembler les parties supérieures des cache-conduits ensemble et installer les cache-conduits autour du cadre de support. Le trou le plus gros sur les rebords de la partie supérieure du cache-conduit doit se trouver à l'extérieur du trou le plus petit sur le rebord en contact de l'autre partie supérieure du cache-conduit.
2. Fixer ensemble la partie supérieure des cache-conduits avec 2 vis de 3,5 x 6,5 mm sur le haut et 2 vis de 2,9 x 3 mm sur le bas. Installer 1 vis de chaque côté du haut et du bas des cache-conduits assemblés.

A. Vis de 3,5 x 6,5 mm (2) B. Trous des assemblages (le trou le plus gros à l'extérieur du trou le plus petit des deux côtés) C. Vis de 2,9 x 3 mm (2)

REMARQUE: Pour une installation sans décharge à l'extérieur (recyclage), les fentes de la partie supérieure des cache-conduits seront visibles une fois assemblés. Pour les installations avec décharge à l'extérieur, les fentes de la partie supérieure des cache-conduits seront dissimulées par la partie inférieure.

A B C

A. Partie supérieure orientée vers le plafond B. Fentes installées vers le haut pour installations sans décharge à l'extérieur C. Fentes installées vers le bas pour installations avec décharge à l'extérieur

1. Faire glisser la partie supérieure des cache-conduits en haut du cadre vers le plafond et les fixer au support horizontal supérieur à l'aide de 2 vis de 3,5 x 6,5 mm.

A B C D

A. Vis de 3,5 x 6,5 mm B. Fentes (2) C. Partie supérieure des cache-conduits D. Plafond

1. Placer l'extrémité longue des chevilles en plastique (2) au bas de la partie inférieure avant du cache-conduit.

A B

A. Partie inférieure du cache-conduit (avant) B. Chevilles en plastique (2) (extrémité longue à l'avant)

1. Installer la partie inférieure du cache-conduit (avant) à l'auvent de la hotte de cuisinière. Écarter la partie inférieure du cache-conduit en l'ouvrant légèrement et la positionner sur la partie supérieure du cache-conduit. Mettre en place la partie inférieure du cache-conduit. Positionner de façon à ce que les rebords de la partie inférieure du cache-conduit se placent dans les rebords de la partie supérieure des cache-conduits.

A B C D

A. Auvent de la hotte de cuisinière B. Chevilles en plastique C. Partie inférieure du cache-conduit D. Partie supérieure du cache-conduit

1. Installer la partie inférieure du cache-conduit (arrière) à l'auvent de la hotte de cuisinière. Écarter la partie inférieure du cache-conduit en l'ouvrant légèrement et la positionner sur la partie supérieure du cache-conduit. Mettre en place la partie inférieure du cache-conduit. Positionner de façon à ce que les rebords de la partie inférieure du cache-conduit se placent dans les rebords de la partie supérieure du cache-conduit. S'assurer que les parties inférieures avant et arrière des cache-conduits communiquent correctement.

A B C D

A. Partie inférieure du cache-conduit (arrière) B. Chevilles en plastique C. Partie inférieure des cache-conduits D. Partie supérieure des cache-conduits

REMARQUE: Lors de l'assemblage de la partie inférieure arrière du cache-conduit à la partie inférieure avant, le rebord (des deux côtés) doit être placé par-dessus la cheville en plastique afin de fixer ensemble la partie inférieure des cache-conduits à la base.

1. Fixer ensemble les parties inférieures des cache-conduits sur le sommet à l'aide de 2 chevilles en plastique. Utiliser une cheville en plastique de chaque côté.

A B

A. Chevilles en plastique (2) B. Emplacement de la cheville supérieure de la partie inférieure des cache-conduits

1. Fixer la partie inférieure du cache-conduit à l'auvent de la hotte de cuisinière en utilisant 4 vis de 4,2 x 8 mm.

1. Pour les installations sans décharge à l'extérieur (recyclage) uniquement, installer les filtres à charbon sur le filtre à graisse métallique. Voir la section "Entretien de la hotte".
2. Installer les filtres métalliques. Voir la section "Entretien de la hotte".
3. Contrôler le fonctionnement de la hotte et de la lampe du ventilateur. Voir la section "Utilisation de la hotte". Si la hotte ne fonctionne pas, déterminer si un disjoncteur s'est ouvert ou si un fusible du domicile est grillé.

REMARQUE: Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisinière, lire la section "Utilisation de la hotte".

Utilisation de la HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d'entreprendre une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur de cuisson ou fumée.

Les commandes de la hotte sont situées à l'avant de celle-ci.

A B C 0000 E D F

A. Trouses des persiennes (installations sans décharge à l'extérieur [recyclage] uniquement)

B. Cache-conduit

C. Tableau de commande

D. Lampes DEL

E. Filtres à graisse métalliques (situés derrière le couvercle périmétrique)

F. Auvent de verre

Commandes de la hotte de cuisinière

ON/OFF

MED

HIGH

A. Bouton lumineux

B. Bouton marche/arrêt C. Bouton de vitesse moyenne du ventilateur D. Bouton de vitesse maximale du ventilateur

Utilisation de l'éclairage

Le bouton d'éclairage marche/arrêt contrôle les deux lampes. Appuyer une fois pour marche et une deuxième fois pour arrêt.

Utilisation du ventilateur

Le bouton ON/OFF met le ventilateur en marche et règle la vitesse minimale et le niveau sonore du ventilateur pour un fonctionnement silencieux. La vitesse peut être modifiée à tout moment pendant le fonctionnement du ventilateur en appuyant sur le bouton de vitesse du ventilateur souhaité.

Appuyez une deuxième fois sur le bouton ON/OFF du ventilateur pour éteindre le ventilateur.

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les filtres à graisse en suivant les instructions suivantes. Réinstaller les filtres à graisse avant de faire fonctionner la hotte.

Surfaces externes

Afin d'éviter d'endommager la surface externe, ne pas utiliser de tampons en laine d'acier ou de tampons à récurer savonneux. Toujours essuyer pour éviter de laisser des marques d'eau.

Méthode de nettoyage :

■ Savon détergent liquide et eau, ou produit de nettoyage polyvalent. ■ Frotter avec un chiffon doux humide ou une éponge non abrasive, puis rincer avec de l'eau propre et essuyer.

Filtre à graisse métallique

1. Retirer le filtre en tirant sur la poignée à ressort, puis en tirant le filtre vers le bas.

A. Poignée à ressort

1. Laver le filtre métallique selon le besoin au lave-vaisselle ou avec une solution de détergent chaude.
2. Réinstaller le filtre en s'assurant que les poignées à ressort sont orientées vers l'avant. Insérer le filtre à graisse métallique dans la rainure supérieure.
3. Tirer sur la poignée à ressort.
4. Pousser le filtre métallique vers le haut et relâcher la poignée pour l'emboîter.

Filtres d'installation sans décharge à l'extérieur (recyclage)

Le filtre à charbon n'est pas lavable. Celui-ci devrait durer pendant six mois maximum dans des conditions d'utilisation normales. Remplacer par l'ensemble de filtre à charbon. Voir la section "Assistance ou service" pour commander.

Remplacement du filtre à charbon :

1. Retirer le filtre à graisse métallique de la hotte. Voir "Filtre à graisse métallique" dans cette section.
2. Déplier les attaches à ressort pour les écarter du filtre à graisse métallique.

1. Placer le filtre à charbon dans la partie supérieure du filtre métallique.
2. Replier les attaches à ressort pour les remettre en place afin de fixer le filtre à charbon au filtre métallique.

1. Réinstaller le filtre à graisse métallique. Voir "Filtre à graisse métallique" dans cette section.

Remplacement de la lampe à DEL

Les lampes DEL doivent être remplacées par un technicien de service qualifié uniquement. Voir la section "Garantie" pour des renseignements de contact sur le service.

SCHÉMA DE CÂBLAGE

PH COMMUTATEUR À DISTANCE POUR LA CONFORMITÉ ADA, AJOUTEZ CES ÉLÉMENTS LORS DE L'INSTALLATION. FONCTIONNEMENT DU COMMUTATEUR DU BOUTON-POUSSOIR FONCTION POSITION ARRÊT PAS DE ConnEXION LAMPES MARRON / JAUNE (L-1) VITESSE BASSE MARRON / BLANC (L-2) VITESSE MOYENNE MARRON / BLEU (L-3) VITESSE ÉLEVÉE MARRON / NOIR (L-4) CARACTERISTIQUES DU MOTEUR ALIMENTATION ÉLECTRIQUE 120 VCA FREQUENCE 60 Hz ABSORPTION DE COURANT 240 W RÉSISTANCE DU MOTEUR (Ω) BLEU / NOIR 17,7 BLEU / GRIS 27,1 BLEU / ROUGE 34,6 BLEU / BLANC 41,2 SEL0169984 Neu Terre BL JA-VE Commutateur du bouton-poussoir (4 boutons 3 Vitesses) ④ ③ ② L ① N BU BL MAR JA MAR N BL BL N BU BL JA MAR ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ BU GRIS N R BL JA MAR JA-VE M S40 12.5uF JA-VE BL JA JA BL DEL DEL

Si vous avez besoin de service

Consulter la page de garantie du présent manuel.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d'utiliser seulement des pièces spécifiées par l'usine. Les pièces spécifiées par l'usine conviendront et fonctionneront bien car elles sont fabriquées avec la même précision que celles utilisées pour fabriquer chaque nouvel appareil.

Pour localiser des pièces spécifiées par l'usine dans votre région, composer le numéro de téléphone d'aide à la clientèle suivant ou appeler le centre de service désigné le plus proche.

Au canada

Veuillez appeler sans frais le Centre pour l'Expérience de la clientèle de Whirlpool Canada au : 1-800-807-6777 ou visitez notre site web à www.whirlpool.ca.

Nos consultants vous renseigneront sur les sujets suivants :

■ Programmation d'une intervention de dépannage. Les techniciens de service désignés par Whirlpool sont formés pour remplir la garantie des produits et fournir un service après garantie partout au Canada. ■ Caractéristiques et spécifications sur toute notre gamme d'appareils électroménagers. ■ Références aux marchands locaux. ■ Consignes d'utilisation et d'entretien. ■ Vente d'accessoires et de pièces de rechange.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada à l'adresse suivante :

Whirlpool Brand Home Appliances

Veuillez inclure dans votre correspondance un numéro de téléphone où l'on peut vous joindre dans la journée.

Ensemble de recyclage

(pour installations sans décharge à l'extérieur uniquement) Commander la pièce numéro W11548458

Ensemble filtre à charbon

(pour installations sans décharge à l'extérieur uniquement) Commander la pièce numéro W11548460

Ensemble d'extension de cache-conduit

Commander la pièce numéro EXTKIT10ES

Ensemble d'air d'appoint de 6" (15,2 cm)

Consulter les codes du bâtiment locaux Commander la pièce numéro W10446915

Ensemble de cordon d'alimentation

Consulter les codes du bâtiment locaux Commander la pièce numéro W10613691
