Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions	Largeur : 76 cm
Capacité d'aspiration	Jusqu'à 600 m³/h
Niveaux de ventilation	3 niveaux de puissance
Type de filtre	Filtre à graisse en aluminium
Éclairage	Éclairage LED intégré
Niveau sonore	Max 65 dB
Installation	Installation murale avec kit de montage inclus
Entretien	Filtres lavables au lave-vaisselle
Sécurité	Arrêt automatique après 10 minutes
Garantie	2 ans

FOIRE AUX QUESTIONS - WVW51UC0LS JENN-AIR

Comment nettoyer le filtre à graisse de la hotte JennAir WVW51UC0LS ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 10 minutes. Frottez doucement avec une brosse douce, puis rincez et laissez sécher complètement avant de le remettre en place.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord si la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout semble en ordre et que la hotte ne s'allume toujours pas, contactez le service client.

Quel type d'ampoule dois-je utiliser pour la hotte ?

La hotte JennAir WVW51UC0LS utilise des ampoules LED de type E26. Assurez-vous de vérifier la puissance maximale recommandée dans le manuel d'utilisation.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez le panneau de contrôle de la hotte pour sélectionner le niveau de puissance souhaité. Il y a généralement plusieurs réglages pour adapter l'aspiration en fonction de vos besoins de cuisson.

Est-ce que la hotte JennAir WVW51UC0LS peut être installée en mode recyclage ?

Oui, la hotte peut être installée en mode recyclage. Assurez-vous d'installer les filtres à charbon appropriés pour ce mode de fonctionnement.

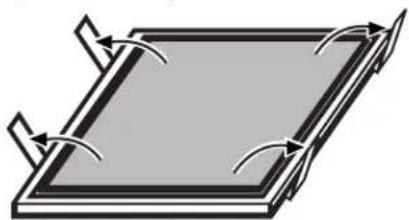

Comment savoir si le filtre à charbon doit être remplacé ?

Le filtre à charbon doit être remplacé tous les 6 mois à 1 an, en fonction de l'utilisation. Si vous remarquez une diminution de l'efficacité d'aspiration ou des odeurs persistantes, il est temps de le remplacer.

Y a-t-il une garantie pour la hotte JennAir WVW51UC0LS ?

Oui, la hotte est généralement couverte par une garantie limitée de 1 à 2 ans. Vérifiez les détails spécifiques de votre garantie dans le manuel d'utilisation.

Comment installer la hotte JennAir WVW51UC0LS ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'installation. Assurez-vous d'avoir tous les outils nécessaires et de respecter les exigences de montage et de ventilation.

La hotte fait un bruit excessif, que puis-je faire ?

Si la hotte émet un bruit excessif, vérifiez si le filtre à graisse est propre et bien fixé. Assurez-vous également que la hotte est correctement installée et qu'il n'y a pas d'objets bloquant le ventilateur.

MODE D'EMPLOI WVW51UC0LS JENN-AIR

Instructions d'installation et Guide d'utilisation et d'entretien

Au Canada, pour assistance, installation ou service, composer le 1-800-807-6777 ou visiter notre site Web à www.whirlpool.ca

Table of Contents/Table des matières 2

Outils et pièces. 16

Exigences d'emplacement. 16

Spécifications électriques 19

Instructions d'installation 19

Préparation de l'emplacement. 19

Installation de la hotte 20

Raccordement du circuit d'évacuation. 21

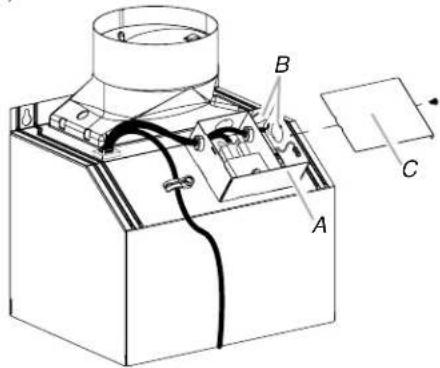

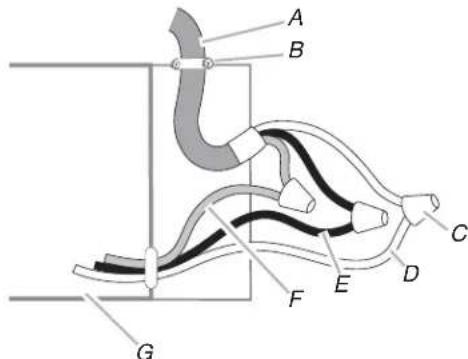

Raccordement électrique. 21

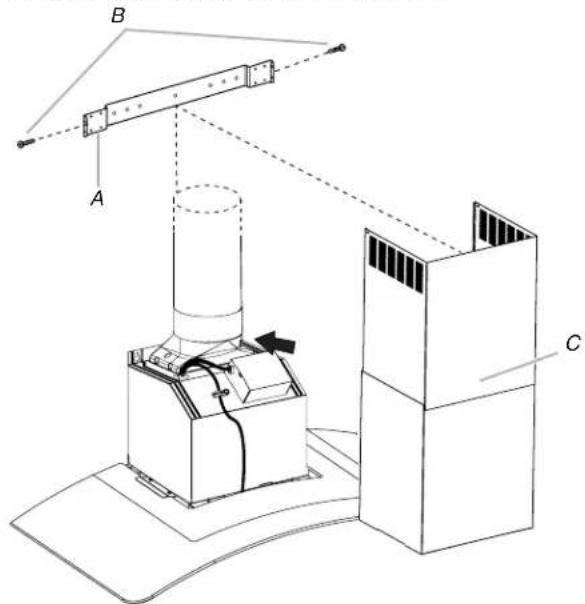

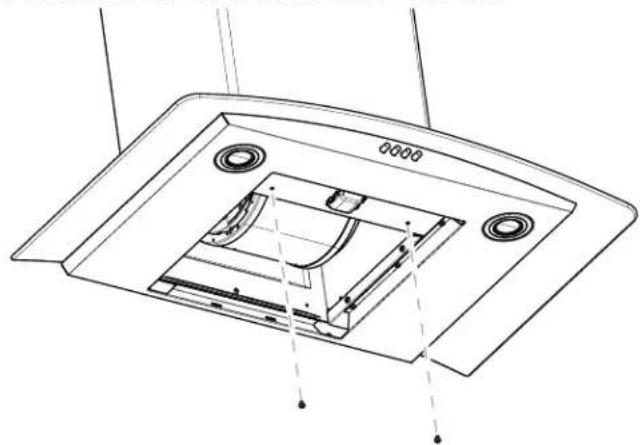

Installation des cache-conduits 22

Achever l'installation 22

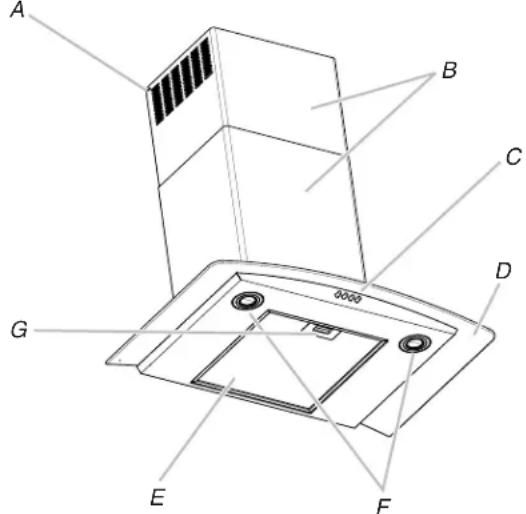

UTILISATION DE LA HOTTE 23

Commandes de la hotte de cuisinière 23

ENTRETIEN DE LA HOTTE 24

Nettoyage 24

SCHEMA DE CABLAGE 25

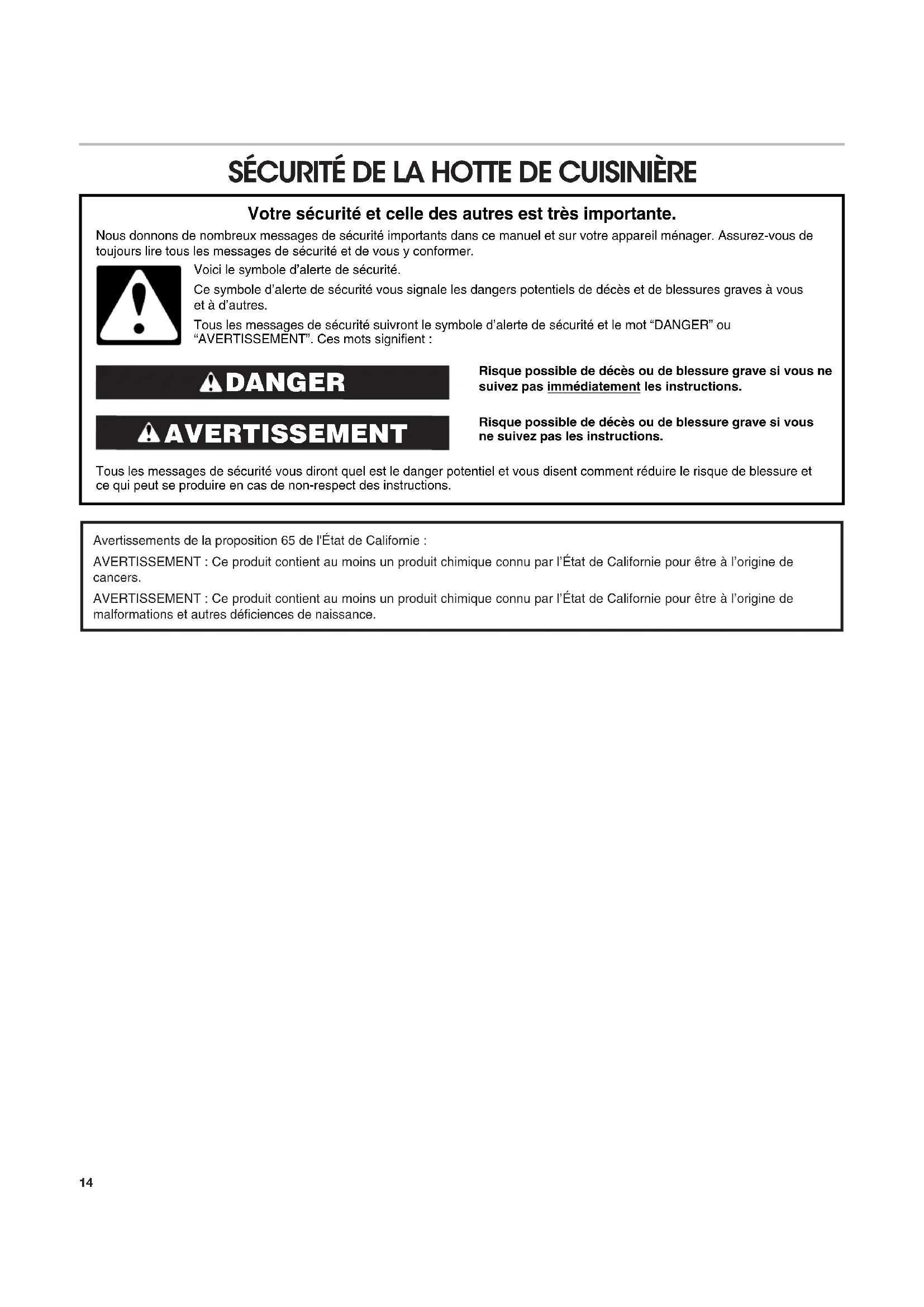

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivent le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de cancers.

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de malformations et autres déficiences de naissance.

Instructions de sécurité

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

Utiliser cet appareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant. Avant d'entreprendre un travail d'entretien ou de nettoyage, interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation. - Tout travail d'installation ou câblage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du BATIMENT et de protection contre les incendies. - Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation. - Une source d'air de début suffisant est nécessaire pour le fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales. Lors des opérations de découpage et de perçage dans un mur ou un plafond, ne pas endommager les câblages électriques et les canalisations qui peuvent s'y trouver. - Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide-sanitaire ou un garage.

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISER UNIQUÉMENT DES CONDUITS METALLIQUES.

AVERTISSEMENT: POUR MINIMISER LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE:

• Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière grasse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile. Veiller à tous les jours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé). Nettoyer fréquemment les ventilateurs d'extraction. Veiller à ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres. Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élément chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE DOMMAGES CORPOELS APRès LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUE LES RECOMMANDATIONS SUIVANTES : a

• Placer sur le recipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis étéindre le brûleur. VEILLER À ÉVITER LES BRULURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIECE ET APPELER LES POMPIERS. NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMME - vous risquez de vous brûler. NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une Explosion de vapeur brûlante. Utiliser un extincteur SEULEMENT si :
• Il s'agit d'un extincteur de classe ABC, dont on connaît le fonctionnement.
• Il s'agit d'un petit feu encore limité à l'endroit où il s'est déclaré.
• Les pompiers ont été contactés.
• Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

■ AVENTISSEMENT : Pour réduire le risque d'incendie ou de chic électrique, ne pas utiliser ce ventilateur avec unquelconque dispositif de réglage de la vitesse à semi-conducteurs. - Cet apparéil n'est pas destiné aux personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont différentes ou réduites ou qui manquent d'expérience ou de connaissances/d'expertise pour utiliser l' apparéil, sauf si ces personnes sont supervises ou formées pour faire fonctionner l' apparéil par une personne qui assume la responsabilité de leur sécurité.

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Niveau Perceuse avec forets de 1/4'' (3,2 mm), 1/8'' (3,2 mm), et 5/16'' (7,9 mm)

Crayon Pince à dénuder ou couteau utilisé Mètre-ruban ou règle Pince pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries

Brides de conduit Scie sauteuse ou scie à guichet Tournevis à lame plate Cisaille de ferblantier Tournevis Phillips Adaptateur T20 Torx

Pièces nécessaires

Cable d'alimentation électrique du domicile Serre-cable de 2" (12,7 mm) (homologation UL ou CSA) 3 connecteurs de fils homologues UL

Pour les installations avec décharge à l'extérieur, il vous faudra aussi :

1 bouche de décharge (décharge à travers le mur ou à travers le toit) Circuit d'évacuation métallique

Pour les installations sans décharge à l'extérieur (recyclage), il faudra aussi :

■ Ensemble de recyclage, pour les installations sans décharge à l'extérieur (recyclage) uniquement. Voir la section "Assistance ou service" pour commander. Conduit d'évacuation métallique circulaire de 6" (15,2 cm) de diamètre - longueur déterminée par la hauteur de plafond.

Pièces fournies

Retirer les pièces de leur emballage. Vérifier que toutes les pièces sont présentes.

Hotte avec ventilateur, lampes DEL et auvent en verre préinstallés. Raccord de transition avec clapets anti-reflux installés Bride de support du cache-conduit Filtre a graisse metallique Gabarit demontage Cache-conduit - 2 pieces 2 vis de montage de 3,5 x 9,5 mm (Phillips) 4 vis de 4× 8 mm (embout de tournevis T20) 6 vis de montage de 5 × 45 ~mm (Phillips n° 2) 4 chevilles d'ancrage de 8 x 40 mm

Important: observer les dispositions de tous les codes et règlements en vigueur.

Confier l'installation de la hotte à un technicien qualifié. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique de l'appareil est située derrière le filtre de gauche, sur la paroi arrière de la hotte.

On doit toujours installer la hotte à distance des sources de courant d'air (fenêtres, portes et bouches de chauffage).

Respecter les dimensions individuelles pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation.

Il est recommandé d'utiliser cette hotte avec une table de cuisson dont la puissance totale ne dépasse pas 65 000 BTU.

Une prise de courant électrique reliée à la terre est nécessaire. Voir la section "Spécifications électriques".

La hotte est configurée à l'usine pour une décharge à travers le toit ou un mur. Pour une installation sans décharge à l'extérieur (recyclage), voir "Installations sans décharge à l'extérieur (recyclage) uniquement", à la section "Raccordement du circuit d'évacuation". L'ensemble de recyclage est disponible chez vos marchands ou chez un distributeur de pièces autorisé. Voir la section "Assistance ou service" pour commander.

On doit assurer l'étanchéité au niveau de chaque ouverture découpée dans le plafond ou un mur traversé par l'équipement de la hotte.

Installation dans une résidence mobile

L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280) ; lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

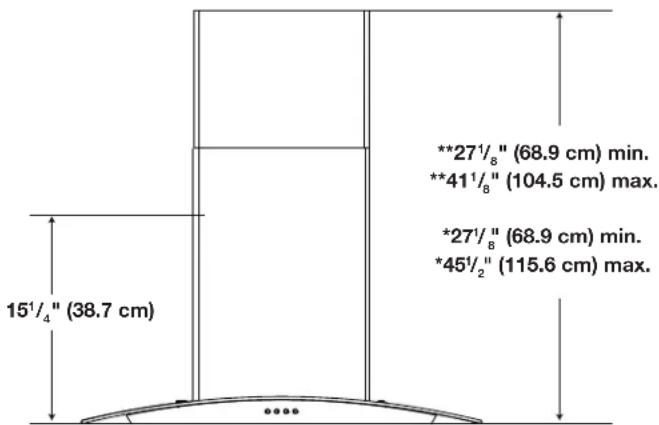

Dimensions du produit

TORX et T20 sont des marques déposées de Acument Intellectual Properties, LLC.

• Pour installations sans décharge à l'extérieur (recyclage) Pour installations avec décharge à l'extérieur

Dimensions du placard

• Installations sans décharge à l'extérieur (recyclage)

Important:

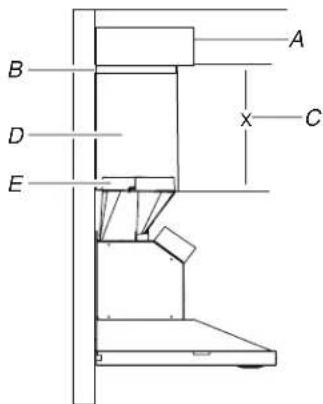

Valeur minimale de la distance "X": 24" (61 cm)

Valeur minimale de la distance "X": 27" (68,6 cm)

Valeur maximale suggérée pour la distance

“X”36"91,4cm

Les cache-conduits peuvent être adaptés à différentes hauteurs de plafond. Voir le tableau suivant.

Installations avec décharge à l'extérieur
	Hauteur minimale sous plafond	Hauteur maximale sous plafond
Surface de cuisson électrique	7' 4" (2,23 m) 9' 5" (2,87 m)
Surface de cuisson à gaz	7' 7" (2,31 m) 9' 5" (2,87 m)

Installations sans décharge à l'extérieur (recyclage)

	Hauteur minimale sous plafond	Hauteur maximale sous plafond
Surface de cuisson électrique	7' 4" (2,23 m) 9' 9" (2,97 m)
Surface de cuisson à gaz	7' 7" (2,31 m) 9' 9" (2,97 m)

REMARQUE: Les cache-conduits de hotte sont réglables; on peut les ajuster en fonction de la hauteur disponible sous plafond ou soffite, selon la distance "X" entre le bas de la hotte et la surface de cuisson. Pour des plafonds de hauteur supérieure, un ensemble d'extension de cache-conduit peut être acheté auprès de votre revendeur ou d'un distributeur de pièces autorisé. L'extension de cache-conduit remplace la section supérieure de cache-conduit fournie avec la hotte. Voir la section "Assistance ou service" pour commander.

Exigences concernant l'évacuation

Le circuit d'évacuation doit décharger l'air à l'extérieur, excepté pour une installation sans décharge à l'extérieur (recyclage). - Ne pas terminer le circuit d'évacuation dans un grenier ou dans un autre espace fermé. - Ne pas utiliser une bouche de décharge murale de 4'' (10,2 cm) normalement utilisée pour un équipement de buanderie. Utiliser uniquement des conduits métalliques. Des conduits en métal rigide sont recommandés. Ne pas utiliser de conduit de plastique ou en aluminium. La longueur du circuit d'évacuation et le nombre de coudes doivent être réduits au minimum pour fournir la meilleure performance.

Pour un fonctionnement efficace et silencieux :

Ne pas utiliser plus de trois coudes. À veiller à ce qu'il y ait une section droite de conduit de 24" (61 cm) ou plus entre les coudes, si on doit utiliser plus d'un raccord coude. - Ne pas connecter 2 coudes ensemble. Au niveau de chaque jointure du circuit d'évacuation, assurer l'étanchéité avec les brides de serrage. Le circuit d'évacuation doit comporter un clapet anti-reflux. Si la bouche de décharge murale ou par le toit compte un clapet, ne pas utiliser le clapet fourni avec la hotte d'extraction. Assurer l'étanchéité avec un composé de calfeutrage autour de la bouche de décharge à l'extérieur (mur ou toit). La taille du conduit doit être uniforme.

Installation dans une région à climat froid

On doit installer un clapet anti-reflux additionnel pour minimiser le reflux d'air froid, et incorporer un élément d'iso1ation thermique pour minimiser la perte de chaleur par conduction par l'intermédiaire du conduit d'évacuation, de l'intérieur de la maison à l'extérieur. Le clapet anti-reflux doit être placé du côté froid par rapport à l'élément d'iso1ation thermique.

L'élément d'isolation thermique doit être aussi proche que possible de l'endroit où le circuit d'évacuation pénètre la partie chauffée de la maison.

Air d'appoint

Le code du bathtub local peut exiger l'emploi d'un système de renouvellement de l'air/introduction d'air d'appoint, lors de l'utilisation d'un système d'aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifique. Le débit spécifique, pieds cubes par minute, est variable d'une juridiction à une autre. Consulter un professionnel des installations de chauffage ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

Méthodes d'évacuation

Cette hotte a été configurée à l'usine pour la décharge de l'air aspiré à travers le toit ou à travers un mur.

Un circuit d'évacuation en conduit rond de 6^ (15,2 cm) (non fourni) est nécessaire pour l'installation. La hotte compte une ouverture de sortie de diamètre 6^ (15,2 cm).

REMARQUE: On déconseille l'emploi de conduit flexible. Un conduit flexible peut causer une rétropression et des turbulences de l'air, ce qui réduit considérablement la performance.

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Pour la sortie à travers un mur, on doit employer un raccord coude (90^)

Décharge par l'arrière

Le raccord coude peut être installé immédiatement au-dessus de la hotte.

Installation sans décharge à l'extérieur (recyclage)

S'il n'est pas possible d'évacuer les fumées et vapeurs de cuisson à l'extérieur, on peut employer la version installation sans décharge à l'extérieur (recyclage) de la hotte, dotée d'un filtre à charbon et du déflecteur. Les vapeurs/fumées sont alors recyclées à travers la grille supérieure.

Décharge à travers le toit Décharge à travers le mur Installation sans décharge à l'extérieur (recyclage) A. Bouche de décharge sur tout B. Conduit rond de 6" (15,2 cm)

A. Bouche de décharge murale B. Conduit rond de 6" (15,2 cm)

A. Déflecteur B. Conduit rond de 6" (15,2 cm)

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système.

Conduit 6" (15,2 cm) de diamètre

Coude à 45°2,5 pi (0,8m)

Coude à 90°5 pi (1,5 m)

La longueur équivalente maximum est de 35 pi (10,7 cm).

Exemple de circuit d'évacuation

Dans l'exemple suivant, la longueur théorique du circuit est inférieure au maximum recommandé de 35 pi (10,7 m).

1 coude à 90^ = 5 pi (1,5 m) 1 bouche de décharge murale = 0 pi (0 m) Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur du système = 13 pi (3,9 m)

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

S'assurer que l'installation électrique est correcte et qu'elle satisfait aux exigences de la plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n°0-M91 (dernière édition) et de tous les codes et règlements en vigueur.

Si les codes le permettent et si l'on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

L'appareil doit être alimenté par un circuit de 120 V CA seulement, 60 Hz, 15 ampères, protégé par fusible.

Si le domicile possède un câblage en aluminium, suivez la procédure ci-dessous :

Connector le câblage en aluminium en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l'aluminium.

Suivre la procédure recommandée par le fabricant de connecteurs électriques. Les raccordements aluminium/cuivre doivent satisfaire aux prescriptions des codes locaux et de l'industrie, et être conformes aux pratiques de câblage reconnues.

Le calibre des conducteurs et les connexions doivent être compatibles avec les caractéristiques électriques de l'appareil spécifiées sur la plaque signalétique.

La plaque signalétique de l'appareil est située derrière le filtre, sur la paroi arrière de la hotte.

Le calibre des conducteurs doit être conforme aux exigences du National Electrical Code, de la plus récente édition de la norme ANSI/NFPA 70 ou des normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (édition la plus récente) et de tous les codes et règlements en vigueur.

Préparation de l'emplacement

Il est recommandé d'installer le circuit d'évacuation avant de procéder à l'installation de la hotte. - Avant d'exécuter les découvertes, vérifier la disponibilité d'un dégagement suffisant dans le plafond ou le mur pour le conduit d'évacuation. - Avant de sélectionner la hotte à installer, mesurer la hauteur libre sous plafond et la hauteur maximum disponible sous la hotte.

1. Déconnecter la source de courant électrique.
2. Déterminer la méthode d'évacuation à utiliser : décharge à travers le mur ou le toit, ou recyclage.
3. Sélectionner une surface plane pour l'assemblage de la hotte. Placer le matériel de protection sur cette surface.

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

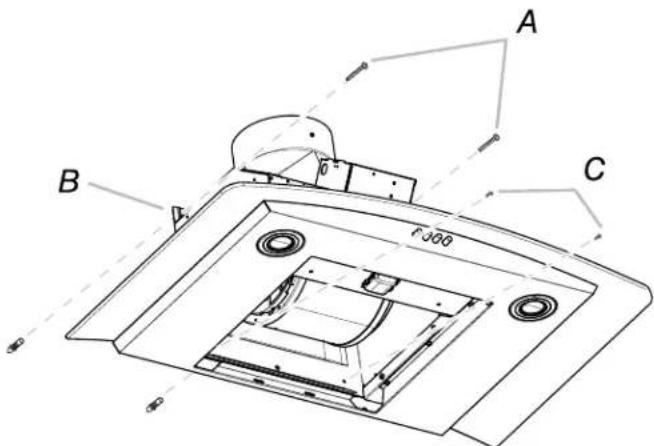

1. À l'aide de deux personnes ou plus, soulever la hotte et la poser sur la surface couverte.
2. Retirer la base en bois de la hotte de cuisine et jeter de façon convenable.
3. Retirer le filtre à graisse en métal et le matériel d'expédition en mousse se trouvant sous le ventilateur, à l'intérieur de la hotte de cuisine.

Installation des vis de montage de la hotte

1. Déterminer et marquer la position de l'axe central sur le mur où la hotte sera installée.
2. Sélectionner une hauteur de montage comprise entre un minimum de 24^ (61 cm) pour une surface de cuisson électrique, un minimum de 27^ (68,6 cm) pour une surface de cuisson au gaz et un maximum suggéré de 36^ (91,4 cm) entre le dessus de la cuisinière et le bas de la hotte. Marquer la ligne de repérage sur le mur.

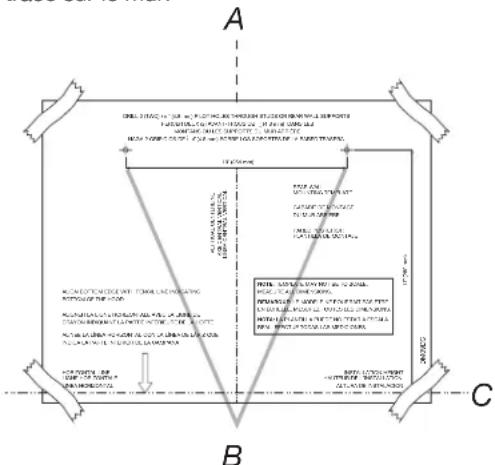

3. Fixer le gabarit en place avec du ruban adhésif ; aligner l'axe central du gabarit et le bas du gabarit avec la ligne correspondant au bas de la hotte, et avec l'axe central déjà tracé sur le mur.

A. Axe central B. Emplacements des attaches C. Ligne de référence pour la hauteur de montage (bas de la hotte)

1. À l'aide du gabarit, marquer sur le mur le centre des attaches.

IMPORTANT: Toutes les vis de montage de la hotte en ilot doivent etre visées dans du bois ou cela est possible. Si I'on ne peut pas visser les vis de montage de la hotte dans du bois, des tasseaux supplémentaires pour accrochage mural seront peut-etre nécessaires, ou utiliser quatre chevilles d'ancrage de 10× 60mm et vis de 5,4× 75mm (non inclus).

Retirer le gabarit.

1. Pour bois, percer des avant-trous de 3 / 16 (4,8 mm) à tous les emplacements de pose des vis dans du bois. Pour les chevilles d'ancrage, percer des trous de 7 / 16 (10 mm) à tous les emplacements des chevilles d'ancrage.
2. Pour bois, installer les 2 vis de montage de 5 × 45 ~mm. Laisser un espace de 1/4 (6,4 mm) entre le mur et l'arrière de la tete de vis pour faire glisser la hotte et la mesure en place.

Pour les chevilles d'ancrage, installer les chevilles d'ancrage de 10 x 60 mm et installer les vis de montage de 5,4 x 75 mm dans les chevilles d'ancrage. Serrer les vis jusqu'à ce que les chevilles d'ancrage mural soient solidement fixées. Desserer les vis de 1/4 (6,4 mm).

Installation de la bride de cache-conduit

1. Fixer la bride du cache-conduit au mur en affleurement avec le plafond à l'aide de 2 vis de 5 × 45 mm. Utiliser des chevilles d'ancrage facultatives si nécessaire.

A. Plafond B. Mur C. Axe central

Achever la préparation

1. Déterminer et effectuer tous les travaux nécessaires dans le mur pour le passage du circuit d'évacuation. Installer le circuit d'évacuation avant la hotte. Voir la section "Exigences concernant l'évacuation".
2. Déterminer la hauteur appropriée pour le cordon d'alimentation du domicile et percer un trou de 1 / 4^n (3,2 cm) à cet endroit.
3. Acheminer le câble d'alimentation du domicile selon les prescriptions du Code national de l'électricité, des normes CSA et des codes et réglements locaux. Il faut que la longueur du conduit soit 1/2 et des conducteurs soit suffisante depuis le tableau de distribution (avec fusibles ou disjoncteurs) pour réaliser le raccordement dans le boîtier de connexion de la hotte.

REMARQUE: Ne pas mettre le système sous tension avant d'avoir complètement terminé l'installation.

1. Utiliser un calfeutrant pour assurer l'étanchéité au niveau de chaque ouverture.

Raccordement du circuit d'évacuation

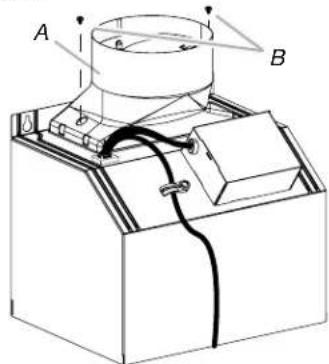

1. Installer le racord de transition au sommet de la hotte (s'il a ete enleve pour expedition), avec 2 vis de tolerie de 3,5× 9,5mm

A. Raccord de transition B. Vis de 3,5 x 9,5 mm

Pour les installations avec décharge à l'extérieur uniquement :

1. Le circuit d'évacuation doit être installé par-dessus la sortie d'évacuation.
2. Serrer le raccord avec des brides de serrage.
3. Vérifier que les clapets anti-retour fonctionnent correctement.

Installation de la hotte

REMARQUE: Ôter le film protecteur de la hotte de cuisine et des filtres en métal.

1. À deux personnes au moins, suspendre la hotte aux 2 crochets de montage, à travers les encoches de montage à l'arrière de la hotte.

A. Vis de montage B. Encoches de montage C. Vis de montage inférieures

1. Oter le filtre à graisse. Voir la section "Entretien de la hotte".
2. Mettre la hotte de niveau et serrer les vis de montage supérieures.
3. Installer les 2 vis de montage inférieures de 5 × 45 mm et serrer. Utiliser des chevilles d'ancrage facultatives si nécessaire.

Installations sans décharge à l'extérieur (recyclage) uniquement :

1. Fixer le déflecteur à la bride de cache-conduit à l'aide de 4 vis de 4 × 8 mm.

A. Vis d'assemblage B. Déflecteur d'air C. Bride de cache-conduit

1. Mesurer la distance entre le bas du déflecteur et le bas de la sortie de la hotte.

A. Déflecteur d'air B. Bride pour conduit C. X = longueur à laquelle couper le conduit d'évacuation D. Conduit d'évacuation E. Sortie d'évacuation

1. Tailler le conduit à la taille mesurée "X".
2. Retirer le déflecteur d'air.
3. Faire coulisser le conduit sur le bas du déflecteur d'air.
4. Placer le déflecteur d'air et le conduit assemblés sur la sortie d'évacuation de la hotte.
5. Réassembler le déflecteur sur la bride de cache-conduit à l'aide des 4 vis d'assemblage.
6. Assurer l'étanchéité des raccordements avec une bride de conduit.

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Remplacement des pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

1. Déconnecter la source de courant électrique.
2. Retirer le couvercle du boîtier de connexion.
3. Retirer l'opercule arrachable du boîtier de connexion et installer un serre-câble de 12 (12,7 mm) (homologation UL ou CSA).

A. Boîtier de connexion B. Opércule arrachable C. Couvercle du boîtier de connexion

1. Acheminer le cordon d'alimentation du domicile à travers le serre-cable, dans le boîtier de connexion.

A. Câble d'alimentation électrique du domicile B. Serre-cable (homologation UL ou CSA) C. Connecteurs de fils (homologation UL)

D. Conducteurs blancs E. Conducteurs noirs F. Conducteurs nus ou vert-jaune de liaison à la terre G. Boîtier de connexion

1. Connecter ensemble les conducteurs noirs (E) à l'aide de connecteurs de fils (homologation UL).
2. Connecter ensemble les conducteurs blancs (D) à l'aide de connecteurs de fils (homologation UL).

Risque de choc électrique

Relier le ventilateur à la terre.

Brancher le fil relié à la terre au fil vert et jaune relié à la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

1. À l'aide des connecteurs de fils (homologation UL), connecter le conducteur de liaison à la terre (vert ou nu) du câble d'alimentation du domicile au conducteur vert-jaune de liaison à la terre (F) dans le boîtier de connexion.
2. Serrer la vis du serre-cable.
3. Installer le couvercle du boîtier de connexion.
4. Vérifier que chaque ampoule est bien insérée dans sa douille.
5. Reconnecter la source de courant électrique.

Installation des cache-conduits

REMARQUE: Ôter le film de protection des couvercles de ventilation. 1. En cas d'utilisation des sections supérieure et inférieure du cache-conduit, pousser la section inférieure vers le bas, sur la hotte et soulever la section supérieure vers le plafond puis installer l'ensemble avec 2 vis de 4 × 8 mm.

A. Bride B. Vis de 4 × 8 mm C. Cache-conduit

1. Fixer le bas du conduit avec 2 vis de 4 × 8 mm.

Achever l'installation

1. Pour les installations sans décharge à l'extérieur (recyclage) uniquement, installer les filtres à charbon sur le filtré àGRAISSÉ METALLIQUE. Voir la section "Entretien de la hotte".
2. Installer les filtres métalliques. Voir la section "Entretien de la hotte".
3. Contrôler le fonctionnement de la hotte et de la lampe du ventilateur. Voir la section "Utilisation de la hotte".

REMARQUE: Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisine, voir la section "Utilisation de la hotte".

Utilisation de la HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d'entreprendre une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur de cuisson ou fumée.

Les commandes de la hotte sont situées à l'avant de celle-ci.

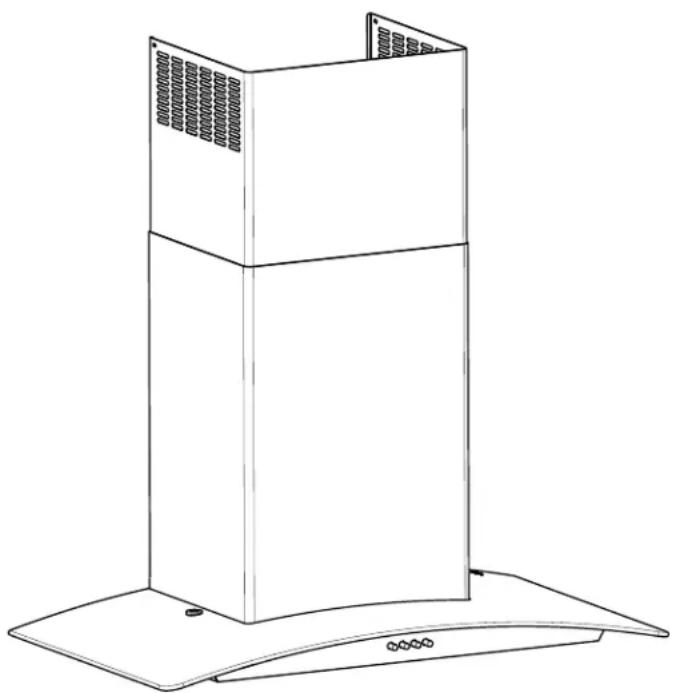

A. Trouses du cache-conduit B. Cache-conduit C. Tableau de commande D. Auvent de verre

E. Filtre à graisse F. Lampes DEL G. Poignée à ressort du filtre à GRAISE

Commandes de la hotte de cuisinière

ABCD

ON/OFF

MED

HIGH

A. Bouton lumineux

B. Bouton marche/arrêt C. Bouton de vitesse moyenne du ventilateur D. Bouton de vitesse maximale du ventilateur

Utilisation de l'éclairage

Le bouton d'éclairage marche/arrêt contrôle les deux lampes. Appuyer une fois pour marche et une deuxième fois pour arrêt.

Utilisation du ventilateur

Le bouton ON/OFF met le ventilateur en marche et règle la vitesse minimale et le niveau sonore du ventilateur pour un fonctionnement silencieux. La vitesse peut être modifiée à tout moment pendant le fonctionnement du ventilateur en appuyant sur le bouton de vitesse du ventilateur souhaité.

Appuyez une deuxième fois sur le bouton ON/OFF du ventilateur pour éteindre le ventilateur.

Nettoyage

IMPORTANT: Nettoyer fréquemment la hotte et les filtres àGRAISSÉ en suivant les instructions suivantes. Réinstaller les filtres àGRAISSÉ avant de faire fonctionner la hotte.

Surfaces externes

Afin d'éviter d'endommager la surface externe, ne pas utiliser de tampons en laine d'acier ou de tampons à récurer savonneux. Toujours essuyer pour éviter de laisser des marques d'eau.

Méthode de nettoyage :

• Savon détergent liquide et eau, ou produit de nettoyage polyvalent. Frotter avec un chiffon doux humide ou une éponge non abrasive, puis rincer avec de l'eau propre et essuyer.

Filtre à graisse métallique

1. Retirer le filtre en tirant sur la poignée à ressort, puis en tirant le filtre vers le bas.

A. Poignée à ressort

1. Laver le filtre métallique selon le besoin au lave-vaiselle ou avec une solution de détergent chaude.
2. Réinstaller le filtre en s'assurant que les poignées à ressort sont orientées vers l'avant. Insérer le filtre àGRAISE métallique dans la rainure supérieure.
3. Tirer sur la poignée à ressort.
4. Pousser le filtre métallique vers le haut et relâcher la poignée pour l'emboiter.

Filtres d'installation sans décharge à l'extérieur (recyclage)

Le filtre à charbon n'est pas lavable. Celui-ci devrait durer pendant six mois maximum dans des conditions d'utilisation normales. Remplacer par l'ensemble de filtre à charbon. Voir la section "Assistance ou service" pour commander.

Remplacement du filtre à charbon :

1. Retirer le filtré àGRAISSÉ METALLIQUE de la hotte. Voir "Filtre à graissé métallique" dans cette section.
2. Déplier les attaches à ressort pour les écarter du filtre à graissé métallique.

1. Placer le filtre à charbon dans la partie supérieure du filtre métallique.
2. Replier les attaches à ressort pour les remettre en place afin de fixer le filtre à charbon au filtre métallique.

1. Réinstaller le filtre à graissé métallique. Voir "Filtre à graissé métallique" dans cette section.

Remplacement de la lampe à DEL

Les lampes DEL doivent être remplacées par un technicien de service qualifié uniquement. Voir la section "Garantie" pour des renseignements de contact sur le service.

SCHEMA DE CÂBLAGE

Si vous avez besoin de service

Consulter la page de garantie du présent manuel.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d'utiliser seulement des pièces spécifiées par l'usine. Les pièces spécifiées par l'usine conviendront et fonctionneront bien car elles sont fabriquées avec la même précision que celles utilisées pour fabriquer chaque nouvel appareil.

Pour localiser des pièces spécifiées par l'usine dans toute région, composer le numéro de téléphone d'aide à la clientèle suivant ou appeler le centre de service désigné le plus proche.

Au canada

Veuillez appeler sans frais le Centre pour l'expérience de la clientèle de Whirlpool Canada au : 1-800-807-6777 ou visitez notre site web à www.whirlpool.ca.

Nos consultants vous renseigneront sur les sujets suivants :

■ Programmation d'une intervention de dépannage. Les techniciens de service désignés par Whirlpool sont formés pour remplir la garantie des produits et fournir un service après garantie partout au Canada. - Caractéristiques et spécifications sur toute notre gamme d'appareils électroménagers.

Références aux marchands locaux. Consignes d'utilisation et d'entretien. Vente d'accessoires et de pièces de rechange.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada à l'adresse suivante:

Whirlpool Brand Home Appliances Customer eXperience Centre Whirlpool Canada 200 - 6750 Century Ave. Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de téléphone auquel on peut vous joindre pendant la journée.

Ensemble de recyclage

(pour installations sans décharge à l'extérieur uniquement) Commander la pièce numéro W11548457

Ensemble filtré à charbon

(pour installations sans décharge à l'extérieur uniquement) Commander la pièce numéro W11548460

Ensemble d'extension de cache-conduit

Commander la pièce numéro EXTKIT10ES

Ensemble d'air d'appoint de 6" (15,2 cm)

(consulter les codes du bâtiment locaux)

Commander la pièce numéro W10446915

Ensemble de cordon d'alimentation

(consulter les codes du bâtiment locaux)
