Type de produit	Contrôleur pour poêle de sauna électrique
Modèle	C090400 (C90)
Marque	Harvia
Dimensions (L x H x P)	250 mm x 223 mm x 70 mm
Poids	Environ 1,2 kg
Alimentation électrique	230 V / 240 V 1N~
Puissance compatible du poêle	2 à 9 kW (monophasé)
Plage de température réglable	Jusqu'à 110 °C (affichage jusqu'à 125 °C)
Durée de fonctionnement maximale	1 à 12 heures (réglable, max 6 h pour saunas familiaux)
Préprogrammation	De 30 minutes à 12 heures à l'avance, par pas de 30 minutes
Éclairage intégré	Oui, max 300 W (avec disjoncteur différentiel recommandé)
Capteur de température	Avec sécurité de surchauffe réinitialisable et thermistance NTC (22 kΩ à 25 °C)
Affichage numérique	Température et durée restante en alternance, codes d'erreur
Messages d'erreur	Er1 (capteur coupé), Er2 (capteur court-circuit), Er3 (surchauffe), OC (hors plage)
Fusibles	Fusible principal 40 mA, fusible éclairage (selon puissance)
Pièces détachées disponibles	Carte d'affichage (WX200), carte alimentation C90 (WX211), capteur température avec câble silicone
Installation	Par électricien agréé, hors du sauna, ne pas encastrer
Température ambiante d'installation	> 0 °C, endroit sec
Entretien	Nettoyage extérieur, vérification des fusibles, réinitialisation sécurité surchauffe
Sécurité	Circuit de surchauffe, arrêt automatique sur défaut, disjoncteur différentiel pour éclairage
Compatibilité câble capteur	Câble silicone résistant jusqu'à 170 °C, prolongeable avec câble ≤ 80 °C
Pays d'origine	Finlande (marque Harvia)
Garantie	Consulter la notice pour les détails

FOIRE AUX QUESTIONS - C090400 HARVIA

Comment installer le contrôleur C090400 Harvia ?

L'installation doit être réalisée par un électricien agréé. Le contrôleur se fixe à l'extérieur du sauna, dans un endroit sec, à une température ambiante > 0°C. Ne pas encastrer dans la paroi. Retirer le couvercle, percer les trous pour les câbles, puis fixer au mur à l'aide des trois vis prévues.

Comment régler la température du sauna ?

Utilisez le régulateur de température (4) : tournez-le dans le sens des aiguilles d'une montre pour augmenter, dans le sens inverse pour diminuer. La température s'affiche automatiquement et le voyant rouge clignote. La température maximale est de 110°C.

Comment programmer la mise en marche différée ?

Appuyez sur le bouton de pré-programmation (2) jusqu'à ce que le nombre d'heures souhaité s'affiche (de 0,5 à 12 heures par pas de 0,5). Pour annuler, affichez '0' pour un démarrage immédiat. Le décompte diminue par intervalles de 6 minutes.

Que signifient les codes d'erreur Er1, Er2, Er3 et OC ?

Er1 : circuit du capteur de température coupé (vérifiez les fils rouge et jaune). Er2 : court-circuit du capteur (même vérification). Er3 : circuit de surchauffe coupé (appuyez sur le bouton de réinitialisation, vérifiez les fils bleu et blanc). OC : température hors plage ou capteur défaillant (le poêle chauffe 15 min, si persiste, Er1 apparaît).

Comment réinitialiser la sécurité de surchauffe ?

Localisez le bouton de réinitialisation de la sécurité de surchauffe (figure 6 de la notice). Appuyez dessus après avoir résolu la cause de la surchauffe. Vérifiez également les connexions des fils bleu et blanc du capteur.

Quelle est la durée de fonctionnement maximale autorisée ?

La durée peut être réglée de 1 à 12 heures via le menu réglages. Attention : pour les saunas familiaux, la durée maximale est de 6 heures (réglage usine : 4 heures). Les 12 heures sont réservées aux saunas collectifs.

Comment calibrer la lecture de température ?

Accédez au menu réglages : éteignez le commutateur, maintenez le bouton de préprogrammation enfoncé tout en allumant, puis attendez que le voyant vert (6) s'allume. Tournez le régulateur pour ajuster de -15 à 0 unités. Utilisez un thermomètre de précision lorsque la cabine est entre 60 et 80°C.

Où installer le capteur de température ?

Pour un poêle mural : fixez le capteur sur le mur au-dessus du poêle, à 100 mm du plafond, l'axe vertical parallèle aux côtés du poêle. Pour un poêle au sol : soit au mur (comme ci-dessus) soit au plafond, à 100-200 mm de l'axe vertical du poêle. Respectez les distances minimales par rapport aux bouches d'air (1000 mm pour bouche omnidirectionnelle, 500 mm pour bouche dirigée à l'opposé).

Que faire si l'affichage reste éteint ?

Vérifiez le fusible principal (40 mA) sur la carte d'alimentation électrique. Si toutes les lumières du sauna connectées au contrôleur ne s'allument pas, vérifiez le fusible de l'éclairage. Si le problème persiste, contactez un professionnel.

Comment entretenir le contrôleur ?

Les opérations d'entretien doivent être réalisées par un professionnel. Nettoyez l'extérieur avec un chiffon doux. Vérifiez périodiquement les fusibles et les connexions. En cas de défaut, les cartes électroniques (affichage et alimentation) peuvent être remplacées séparément.

MODE D'EMPLOI C090400 HARVIA

1.1. Informations d'ordre général 20 1.2. Données techniques 20

1. MODE D'EMPLOI 20
2. Instructions d'installation 22

3.1. Retrait du couvercle. 22 3.2. Fixation sur la paroi. 22 3.3. Installer le capteur de temperature.. 22 3.4. Changement des réglages 24 3.5. Instructions pour l'entretien 24 3.6. Raccordement électrique 25

1. BESTURINGSUNITS C80/1, C90 EN C150 20

1.1. Algemeen 20 1.2. Technische gegevens 20

1.1. Informations d'ordre général

Le centre de contrôle C80/1 est destiné au contrôle des poêles monophasés (2-6 kW) dans les saunas familiaux qui ne disposent pas de dispositifs de contrôle fixes (courant monophasé).

Le centre de contrôle C90 est destiné au contrôle des poêles de saunas électriques (2-9 kW) dans des saunas familiaux qui n'ont pas de dispositifs de contrôle fixes.

Le centre de contrôle C150 permet de contrôler les poêles électriques des saunas familiaux et des saunas communautaires jusqu'à 17 kW.

Avec le centre de contrôle, il est possible de sélectionner la durée maximale de fonctionnement du chauffage (1-12 heures). Le réglage effectué en usine est de 4 heures. 3.4. REMARQUE! Pour les saunas familiaux, la durée maximum de fonctionnement est de 6 heures. Le réglage maximum de 12 heures ne concerne que les saunas collectifs.

Les composants du boîtier capteur surveillent le fonctionnement du centre de contrôle. Le capteur de température et le circuit de surchauffe se trouvent dans le boîtier capteur.

Si une erreur se produit, la poêle sera mise hors tension et le tableau de commande affichera un message d'erreur (Er1, Er2 ou Er3), ce qui aidera dans le dépannage de la cause de cette erreur. Le message d'erreur disparaît une fois la panne réparée. ▷3.5.

1.2. Données techniques

• Le réglage maximum de température sur l'écran du centre de contrôle est de 110°C (précision réglage +/-1 °C)
• La température maximale sur l'écran est de 125°C
• Dimensions du centre de contrôle : largeur 250 mm, hauteur 223 mm et profondeur 70 mm environ
• Poids : environ 0,9 kg (C80/1), environ 1,2 kg (C90) ou 1,4 kg (C150). Le capteur de température est équipé d'une sécurité de surchauffe réinitialisable et d'une thermistance NTC de détection de température (22kΩ / T = 25°C).

REMARQUE! Avant de mettre en marche le poèle électrique, assurez-vous qu'aucun objet n'est posé dessus ou approximite.

1. Commutateur principal

Commencez le chauffage en mettant le commutateur principal en position 1. Le poêle commence immédiatement à chauffer. Le poêle s'éteint lorsque la durée de fonctionnement est écoulée ou lorsque le commutateur principal est placé sur 0.

2. Bouton de pré-programmation

Pour programmer la mise en route du chauffage après un laps de temps défini à l'avance, appuyez sur le bouton jusqu'à ce que le nombre d'heures correct soit affiché.

• L'heure de mise en route peut être programmée de 30 minutes à 12 heures à l'avance, avec une précision de 30 minutes.
• Pour annuler la mise en route préprogrammée, faites apparaître le 0 sur l'écran, ce qui aura pour effet de faire fonctionner le chauffage immédiatement.
• Le délambda de mise en route préprogrammée diminue à intervalles de 6 minutes.

3. Écran

En mode normal, la température du sauna et la durée de fonctionnement restante s'affichent en alternance.

4. Régulateur de température

Le régulateur de température du sauna permet de sélectionner la température désirée. On augmente la température en le tournant dans le sens des aiguilles d'une montre, et on la diminue en le tournant dans le sens inverse. Lorsque le régulateur est tourné dans l'une ou l'autre direction, la température s'affiche automatiquement sur l'écran, et le voyant 5 clignote.

La température maximum est de 110°C.

5. Voyant rouge

Quand le voyant rouge est constamment allumé, l'affichage indique la temperature du sauna.

Quand le voyant rouge clignote, l'affichage indique la température initiale.

6. Voyant vert

Le voyant vert est allumé : l'affichage indique l'heure pré-programmée.

7. Voyant rouge

Le voyant rouge est allumé : le poèle est sous tension.

8. Touche d'éclairage du sauna, max. 300 w

REMARQUE! Assurez-vous que les résistances électriques du poèle soient mises hors tension par le centre contrôle après la période de chauffage.

Les connexions électriques du centre de contrôle peuvent uniquement être effectuées par un electricien professionnel agréé et en accord avec la réglementation en vigueur. Une fois l'installation du centre de contrôle terminée, la personne chargée de l'installation doit remettre à l'utilisateur les instructions d'installation et d'utilisation qui accompagnent le centre de contrôle et doit dispenser à l'utilisateur la formation appropriée pour utiliser la poêle et le centre de contrôle.

3.1. Retrait du couvercle

Il faut retirer le couvercle avant d'installer l'unité de contrôle sur la paroi. Pour retirer le couvercle, appuyer sur la languette de fermeture située sur le bord supérieur de celui-ci, par exemple au moyen d'un tournevis. Les trous préformés des câbles de connexions situés dans le fond ou sur le bord inférieur doivent être percés aux endroits où les câbles seront branchés. Voir figure 2.

3.2. Fixation sur la paroi

Le centre de contrôle doit être installé à l'extérieur du sauna dans un endroit sec à une hauteur (ambiance de température > + 0°C).

REMARQUE! Le centre de contrôle ne doit pas être encastré dans la paroi.

Sur le support mural, trois trous sont destinés à recevoir les vis au moyen desquelles le centre de contrôle sera fixé à la paroi. Voir figure 2.

3.3. Installer le capteur de température

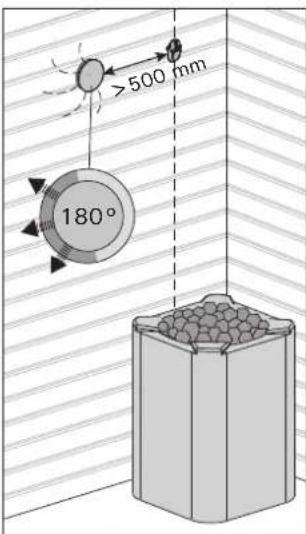

REMARQUE! Ne placez pas la bouche d'arrivée d'air de la cabine de sauna près du capteur de température. Le flux d'air près d'un tuyau d'air refroidit le capteur, ce qui aboutit à des relevés de température inexacts vers le centre de contrôle. En conséquence, le poêle risque de surchauffer. Distance minimale entre la bouche d'air et le capteur (fig. 3):

• bouche d'air omnidirectionnelle : 1000 mm
• bouche d'air dirigée à l'opposé du capteur : 500 mm

Le capteur doit être installé à l'endroit défini dans ces instructions. Si la distance minimale n'est pas respectée, la ventilation doit être changée.

Le câble livré avec le thermostat est en silicone et résistant jusqu'à une température de +170°C. Le câble en silicone peut être prolongé par du câble d'une température inférieure disposant d'une surface transversale équivalente à condition de s'assurer qu'après la connexion, la température affectant le câble ne dépasse pas 80°C.

Vérifiez le bon emplacement du capteur de température dans les instructions d'installation et d'utilisation du poêle.

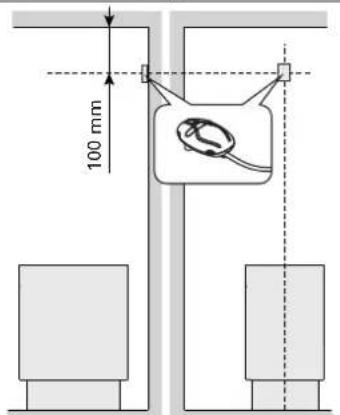

Poêles en installation murale (figure 4)

Fixez le capteur de température sur le mur au-dessus de la poêle, ainsi que l'axe vertical en parallèle aux côtes du poêle, à une distance de 100 mm. du plafond.

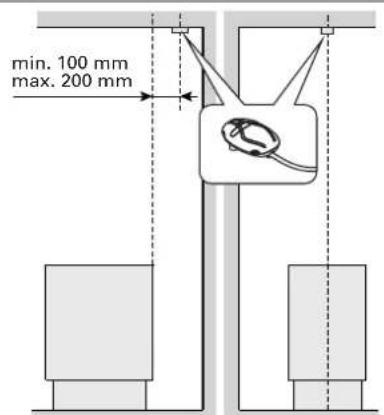

Poêles en installation au sol (figure 5)

Option 1: Fixez le capteur de température sur le mur au-dessus du poêle, ainsi que l'axe vertical en parallèle aux côtes du poêle, à une distance de 100 mm. du plafond. À noter: le tableau indique également la distance maximale entre le poêle et la paroi sur laquelle le boitier capteur du thermostat a été installé. Option 2: Fixez le capteur de température au plafond au-dessus de la poêle, à une distance de 100-200 mm. de l'axe vertical du côté du poêle.

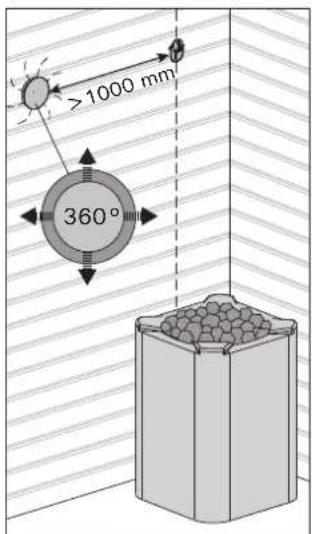

Fig. 3. Distance minimale du capteur avec le conduit d'air

3.4. Changement des réglages

Ouvrez le menu réglages :

1. Eteignez l'alimentation depuis le commutateur principal (position 0).
2. Maintenez enfoncé le bouton de pré-programmation et allumez l'alimentation depuis le commutateur principal (position 1)
3. Maintenez enfoncé le bouton de pré-programmation jusqu'à ce que le témoin lumineux 6 s'allume (environ 5 secondes)

Tournez le régulateur de température pour modifier le réglage.

Réglage de lecture du capteur

La lecture peut être ajustée de -15 à 0 unités. Cela vous permet de calibrer la lecture à l'aide d'un thermomètre de précision. La température de la cabine de sauna doit se situer entre 60 et 80°C pendant le réglage.

Appuyez sur le bouton de pré-programmation pour accéder au réglage suivant.

Changement de la durée de fonctionnement maximale

Vous pouvez sélectionner une durée de fonctionnement maximale comprise entre 1 et 12 heures. REMARQUE! Pour les saunas familiaux, la durée maximum de fonctionnement est de 6 heures. Le réglage maximum de 12 heures ne concerne que les saunas collectifs.

Appuyez sur le bouton de pré-programmation pour quitter les réglages.

3.5. Instructions pour l'entretien

REMARQUE! Toutes les opérations d'entretien doivent être réalisées par un professionnel de la maintenance.

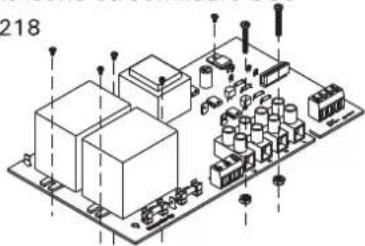

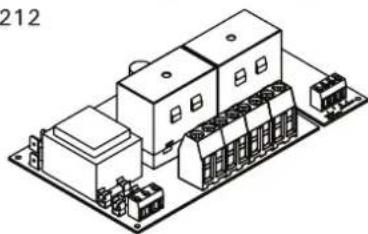

Le fonctionnement des centres de contrôle est géré par deux cartes électroniques reliées entre elles par un câble plat détachable. Figure 7.

Les deux cartes sont vissées au boîtier afin de permettre leur remplacement en cas de défaut de fonctionnement.

Fusibles grilles (fig. 7)

• les voyageants et les numéros de la carte d'affichage ne s'allument pas : il est possible que le fusible principal (40 mA) de la carte d'alimentation électrique soit grillé;
• si toutes les lumières du sauna raccordées par l'intermédiaire du centre de contrôle ne s'allument pas, il est possible que le fusible de la lumière soit grillé.

Défaut de fonctionnement du circuit capteur du thermostat

• Les codes Er1, Er2 et Er3 s'affichent sur l'écran numérique en cas de coupure ou de mauvaise connexion au niveau du circuit capteur du thermostat. Tableau 1.
• Si le circuit de surchauffe du thermostat coupe l'alimentation, il peut être facilement réinitialisé depuis que le problème a été identifié et résolu. Figure 6.

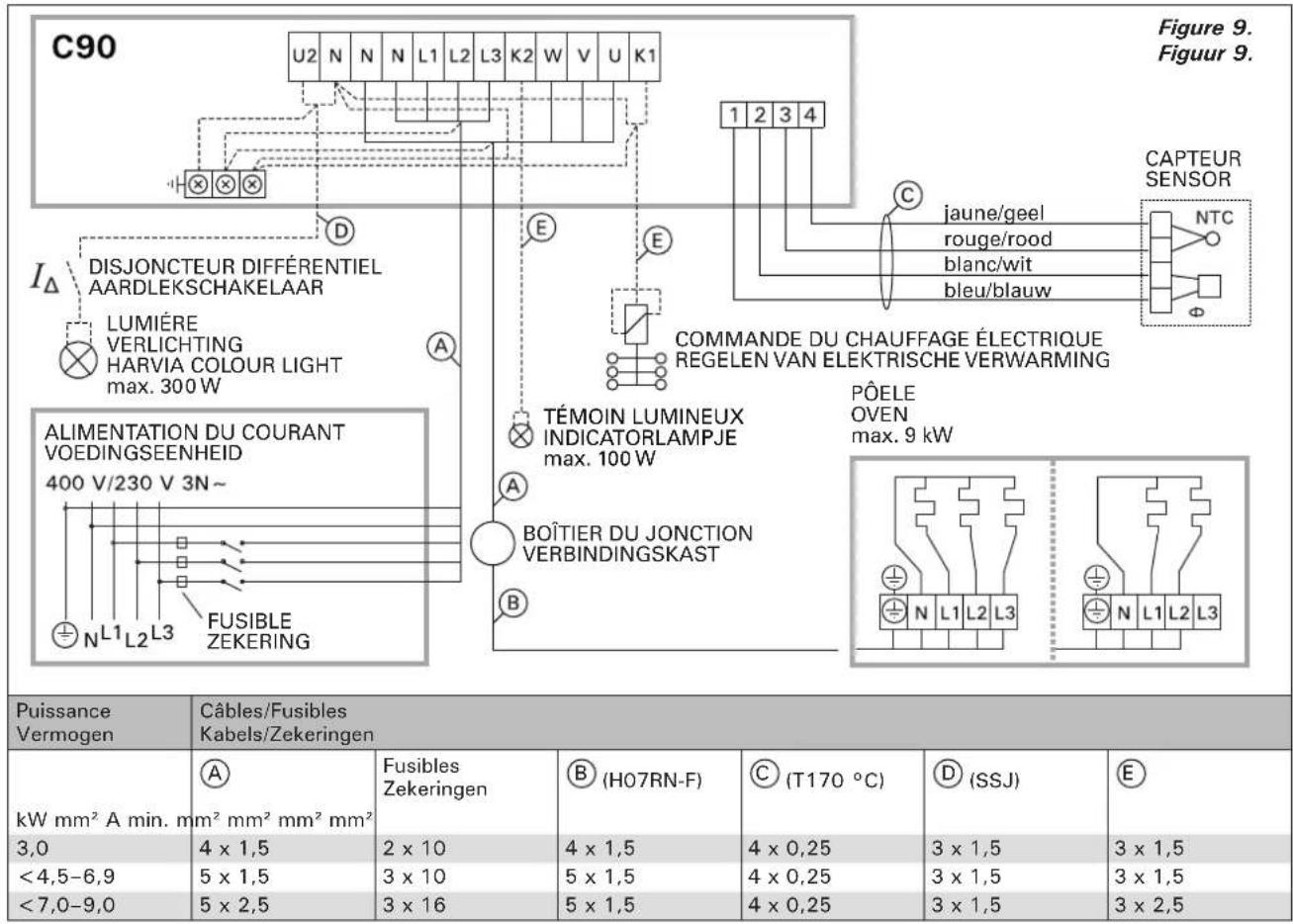

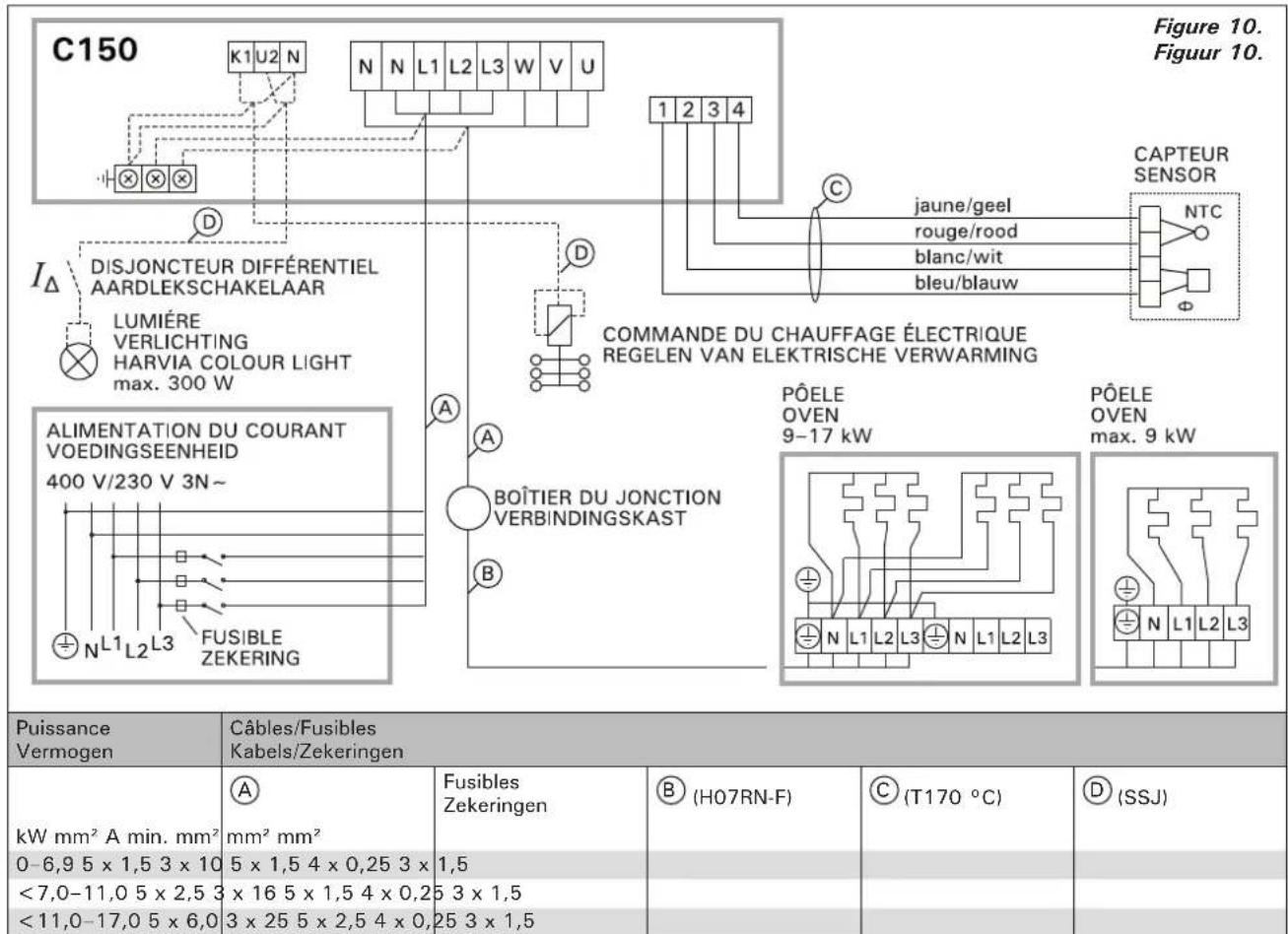

Voir figures 8-10. Si l'allumage de la cabine de sauna est connecté via le centre de contrôle, le circuit de l'allumage doit être équipé d'un disjoncteur différentiel.

Carte d'affichage C80, C90, C150 Displaykaart C80, C90, C150 WX200

Carte d'alimentation électrique C80 Elektrische stroomkaart C80

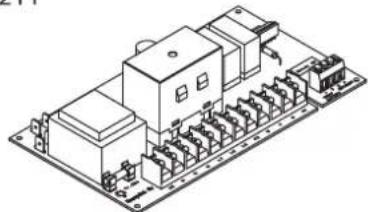

Carte d'alimentation électrique C90 Elektrische stroomkaart C90

WX211

Carte d'alimentation électrique C150 Elektrische stroomkaart C150

WX212

	Description/Beschrijving Solution	Oplossing
Er1	Circuit de mesure du capteur de température hors service.	Vérifiez si les fils rouge et jaune du capteur de température et leurs connexions neprésentent pas des définuts.
	Meetcircuit van de temperatuursensor is onderbroken.	Controler de rode en gele dradenaar de temperatuursensor en hun aansluitingen op defecten.
Er2	Circuit de mesure du capteur de température en court circuit.	Vérifiez si les fils rouge et jaune du capteur de température et leurs connexions neprésentent pas des définuts.
	Meetcircuit van de temperatuursensor is kortgesloten.	Controler de rode en gele dradenaar de temperatuursensor en hun aansluitingen op defecten.
Er3	Circuit de mesure de la sécurité de surchauffe hors service.	Appuyez sur le bouton de réinitialisation de la sécurité de surchauffe (voir fig. 6). Vérifiez si les fils bleu et blanc du capteur de température et leurs connexions neprésentent pas de définuts.
	Meetcircuit van de oververhittingsbeveiliging is onderbroken.	Druk op de resetknop van de oververhittingsbeveiliging (fig. 6). Controler de blauwe en witte dradenaar de temperatuursensor en hun aansluitingen op defecten.
OC	La température dans la cabine de sauna figure hors de la plage de mesure ou le circuit de mesure du capteur de température est hors service.	Le poèle fonctionne normalement pendant 15 minutes afin d'amener la température à un niveau mesurable. Si au bout de 15 minutes la température ne figure toujours pas dans la plage ou si le circuit de mesure du capteur de température est hors service, le code Er1 apparaît sur l'affichage.
	De sauna temperatuur is buiten de regulière meetwaarden of het circuit van de temperatuur sensor is onderbroken.	De oven zar 15 minuten normal functioneren om de gameten temperatuur op een regulière waarde te krijgen. Als de temperatuur nog steeds buiten deze waarden ligt na 15 minutes, of als het temperatuur sensor circuit is onderbroken zar Er1 in het display verschijnen.

C80/1 K1U2N 1234 1234 CAPTEUR Sensor IΔ DISJONCTEUR DIFFÉRENTIEL AARDLEKSCHAKELAAR LUMière VERLIGHTING HARVIA COLOUR LIGHT max. 300 W ALIMENTATION DU COURANT VOEDINGSEENHEID 230 V/240 V 1N~ N L1 FUSIBLE ZEKERING
Puisance Vermogen	Câbles/Fusibles Kabels/Zekeringen
kW mm² A min. mm² 0-2,3 3 x 1,5 1 x 10 <2,5-3,6 3 x 2,5 1 x <4,5 3 x 4 1 x 20 3 <6,0 3 x 6 1 x 25 3	A mm² mm² 3 x 1,5 4 x 0,25 3 x 1,5 x 16 3 x 1,5 4 x 0,25 x 2,5 4 x 0,25 3 x 1,5 x 2,5 4 x 0,25 3 x 1,5	Fusible Zekering	B (H07RN-F)	C (T170 °C)	D (SSJ)
