INSTRUKCJA OBSŁUGI C090400 HARVIA

Pirts sàk silt, kad slºdzis atrodas pozïcijà 1. Kràsns tþlït sàk silt. Kràsns izslºdzas, kad beidzas darbïbas laiks vai galvenais slºdzis ir nospiests pozïcijà 0. 1.1. Ogólnie Sterownik C80/1 przeznaczony jest dla pieców do saun rodzinnych (2–6 kW), które nie posiadaj± stero- wania wewnêtrznego (zasilanie 1-fazowe). Sterownik C90 przeznaczony jest dla pieców do saun rodzinnych (2–9 kW), które nie posiadaj± stero- wania wewnêtrznego. Sterownik C150 przeznaczony jest dla pieców do saun rodzinnych jak i komercyjnych o mocy do 17 kW. W sterowniku mo¿emy dokonaæ regulacji d³ugo¶ci czasu pracy pieca (1–12 godzin). Ustawienie fabrycz- ne to 4 godziny. 3.4. Uwaga! W przypadku saun rodzinnych maksymalny czas pracy pieca powinien wynosiæ 6 godzin. W saunach komercyjnych czas ten mo¿na wyd³u¿yæ do 12 godzin. Sterownik ten reguluje temperaturê w saunie za pomoc± czujnika temperatury. Czujnik tempera- tury i bezpiecznik termiczny znajduj± siê w jednej obudowie, montowanej wewn±trz sauny. W przypadku wyst±pienia jakiego¶ b³êdu nast±pi odciêcie zasilania pieca, a na g³ównym wy¶wietlaczu pojawi siê informacja o b³êdzie (Er1, Er2 lub Er3), któ- ra pomo¿e w rozwi±zaniu problemu. Po usuniêciu zak³óceñ informacja na temat b³êdu zniknie z ekra- nu.

1.2. Dane techniczne

  • maksymalna temperatura, któr± mo¿na zaprogramowaæ w sterowniku wynosi 110 °C, dok³adno¶æ ustawienia +/- 1 °C
  • maksymalna temperatura wy¶wietlana na ekra- nie 125 °C
  • wymiary sterownika: szeroko¶æ 250 mm, wysoko¶æ 223 mm, g³êboko¶æ oko³o 70 mm
  • waga oko³o 0,9 kg (C80/1); 1,2 kg (C90); lub oko³o 1,4 kg (C150)
  • Wraz z czujnikiem temperatury dostarczany jest bezpiecznik termiczny oraz termistat (22 kΩ/ T=25 °C).

UWAGA! Przed w³±czeniem pieca nale¿y sprawdziæ czy nic nie le¿y na piecu lub w zbyt Bliskiej o niego odleg³o¶ci.

Rozpoczêcie grzania nastêpuje po wci¶niêciu w³±cznika g³ównego w pozycji 1. Piec zaczyna nagrzewaæ siê natychmiast. Piec wy³±czy siê w przy-LV

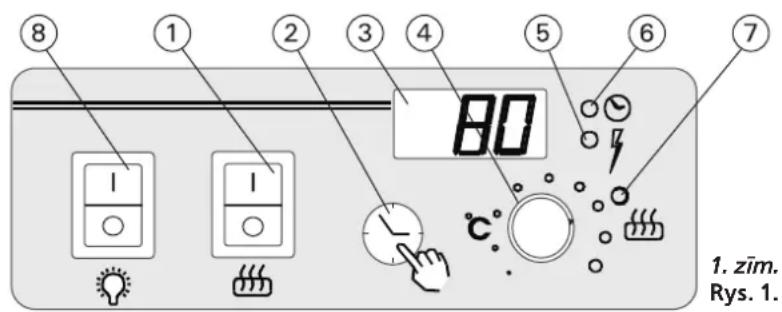

2. Przycisk programowania

Je¿eli ¿yczycie sobie u¿yæ programowanie, które w³±czy piec po okre¶lonym czasie wci¶nijcie przycisk programowania wtedy, gdy ¿±dana ilo¶æ godzin zo- stanie pokazana na wy¶wietlaczu.

  • Programowanie jest mo¿liwe w przedziale od 30 min do 12 godzin w odstêpach trzydziesto -minutowych.
  • Wcze¶niej zaprogramowany czas za³±czenia pie- ca mo¿e byæ zmieniony poprzez wy¶wietlenie na wy¶wietlaczu 0. Spowoduje to, ¿e ogrzewa- nie natychmiast siê w³±czy.
  • Zaprogramowany czas skraca siê w przedzia³ach co 6 minut.

W normalnych warunkach temperatura w saunie jest wy¶wietlana na ekranie cyfrowo z dok³adno¶ci± do jednego stopnia.

4. Regulator temperatury

¯±dana temperatura k±pieli jest ustawiana poprzez u¿ycie regulatora temperatury. Je¿eli przekrêcimy pokrêt³o zgodnie z ruchem wskazówek zegara tem- peratura bêdzie ros³a, a przy przekrêceniu pokrêt³a w kierunku przeciwnym do ruchu wskazówek ze- gara temperatura zmaleje. Je¿eli przekrêcamy pokrêt³o w dowolnym kierunku wy¶wietlacz au- tomatycznie pokazuje ustawion± temperaturê, a lampka sygnalizacyjna 5 miga. Maksymalna temperatura jak± mo¿na ustawiæ wynosi 110 °C.

5. Czerwona lampka sygnalizacyjna

Je¿eli lampka sygnalizacyjna ¶wieci siê w sposób ci±g³y, wy¶wietlacz pokazuje temperaturê w sau- nie. Je¿eli lampka sygnalizacyjna miga, wy¶wietlacz pokazuje temperaturê ustawion±.

6. Zielona lampka sygnalizacyjna

Je¿eli lampka sygnalizacyjna jest w³±czona wy¶wietlacz pokazuje ustawiony, wcze¶niej zapro- gramowany czas w³±czenia pieca.

7. Czerwona lampka sygnalizacyjna

Je¿eli lampka sygnalizacyjna jest w³±czona oznacza to, ¿e piec jest w³±czony.

8. W³±cznik o¶wietlenia w saunie, max 300 W

UWAGA! Proszê upewniæ siê, ¿e sterownik odci- na dop³yw pr±du do elementów grzewczych po up³ywie zaprogramowanego wcze¶niej czasu. Osoba odpowiedzialna za instalacjê sterownika powinna dostarczyæ instrukcjê dotycz±c± instalacji i obs³ugi oraz przeszkoliæ u¿ytkownika pieca i ste- rownika przed zakoñczeniem instalacji!LV

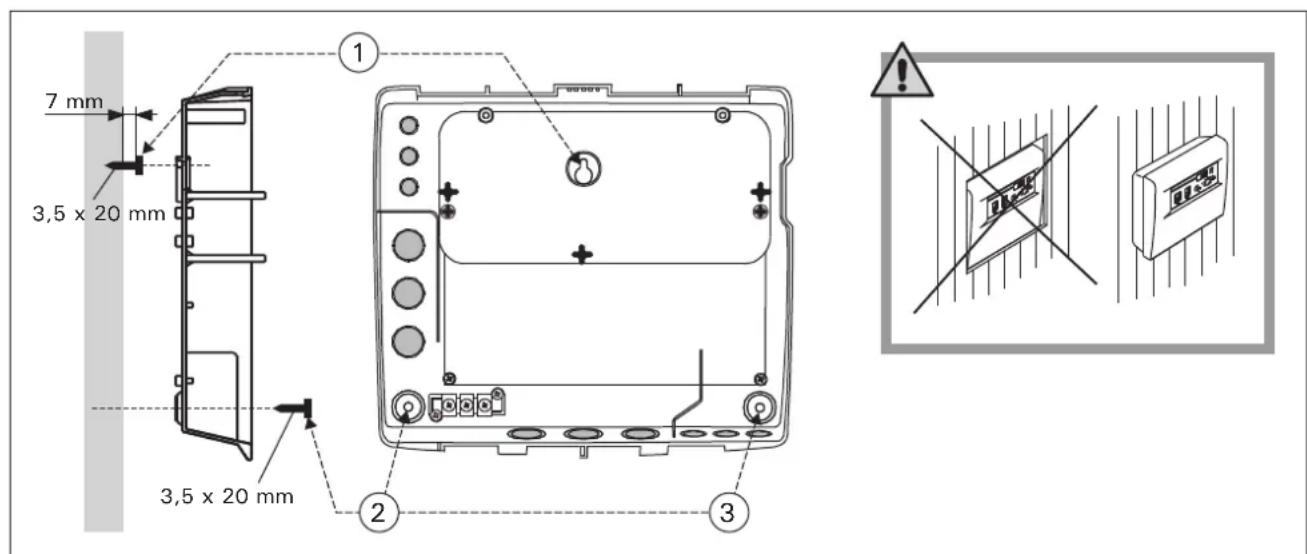

Instalacji i monta¿u sterownika Griffin mo¿e dokonywaæ tylko i wy³±cznie wykwalifikowa- ny elektryk, zgodnie z instrukcj±. Po zakoñczeniu instalacji instrukcja powinna byæ przekazana u¿ytkownikowi. U¿ytkownik równie¿ powinien byæ przeszkolony w zakresie podstawowej obs³ugi sterownika. 3.1. Zdejmowanie pokrywy Pokrywa powinna byæ zdjêta przed zamontowa- niem sterownika na ¶cianie. Pokrywê zdejmujemy poprzez wci¶niêcie zatrzasku na górnej krawêdzi p³yty np. za pomoc± ¶rubokrêta. Zag³êbienia w p³ycie g³ównej przeznaczone na kable zasilaj±ce, nale¿y przewierciæ w miejscach, w których chcemy pod³±czyæ kable. Patrz rys. 2. 3.2. Mocowanie urz±dzenia do ¶ciany Sterownik nale¿y zamontowaæ na zewn±trz sauny w suchym pomieszczeniu (temperatura otoczenia >+0 °C). Uwaga! Nie nale¿y montowaæ sterownika w strukturze ¶ciany. Patrz rysunek 2. W tylnej obudowie sterownika znajduj± siê trzy otwo- ry w celu przymocowania do ¶ciany. Patrz rysunek 2.

3. INSTRUKCJA MONTA¯U

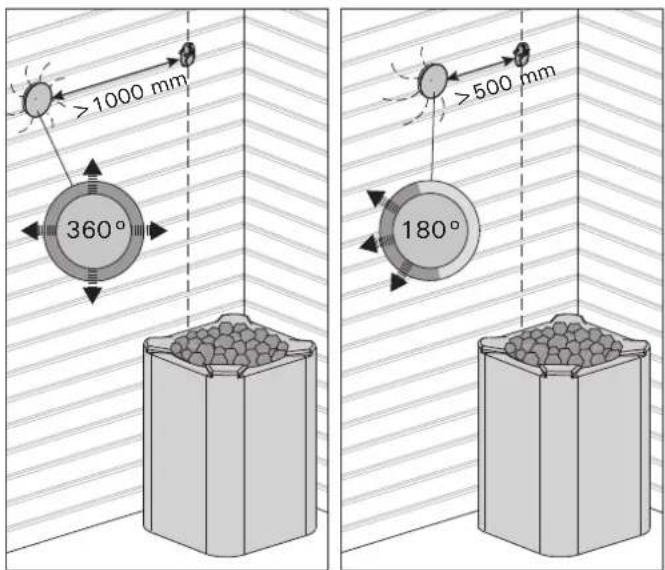

3.3. Instalacja czujnika temperatury Uwaga! Nie nale¿y lokalizowaæ wlotu powietrza do sauny blisko czujnika temperatury. Przep³yw po- wietrza w pobli¿u otworu wentylacyjnego och³adza czujnik, który podaje nieprawid³owe odczyty tem- peratury do sterownika. W rezultacie, piec mo¿e siê przegrzaæ. Minimalna odleg³o¶æ otworu wentyla- cyjnego od czujnika (rysunek 3):

  • wielokierunkowy otwór wentylacyjny: 1000 mm• otwór wentylacyjny skierowany w przeciwnym kierunku ni¿ czujnik: 500 mm Czujnik musi byæ zamontowany w miejscu zgod- nym z wytycznymi znajduj±cymi siê w instrukcji. Je¿eli wytyczne nie mog± byæ spe³nione, nale¿y zmieniæ system wentylacyjny. Silikonowy przewód dostarczany wraz z czujni- 3.3. Temperatþras sensora uzstàdï¹ana Uzmanïbu! Nenovietojiet saunas telpas ventilàcijas atveri blakus temperatþras sensoram. Gaisa ventilàcijas atveres tuvumà eso¹à gaisa plþsma atvºsina sensoru, kas traucº temperatþras precïzu nolasï¹anu. Tà rezultàtà kràsns var pàrkarst. Minimàlais ventilàcijas atveres attàlums no sensora (3. zïm.):
  • daudzvirzienu gaisa ventilàcijas atvere: 1000 mm

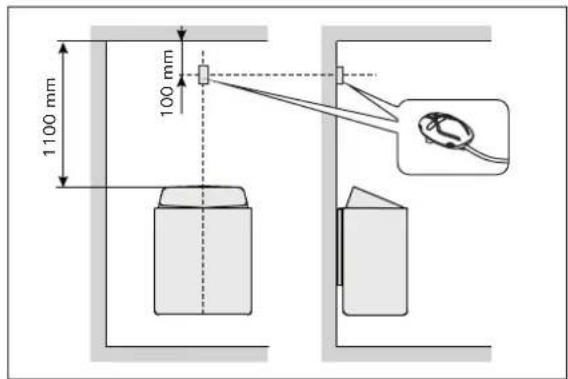

montºjot ar kràsnïm, kas uzstàdamas pie sienas Rys 4. Miejsce monta¿u czujników temperatury dla pieców montowanych na ¶cianie

5. zïm. Temperatþras devçja atra¹anàs vieta montºjot ar kràsnïm, kas novietojamas uz grïdas

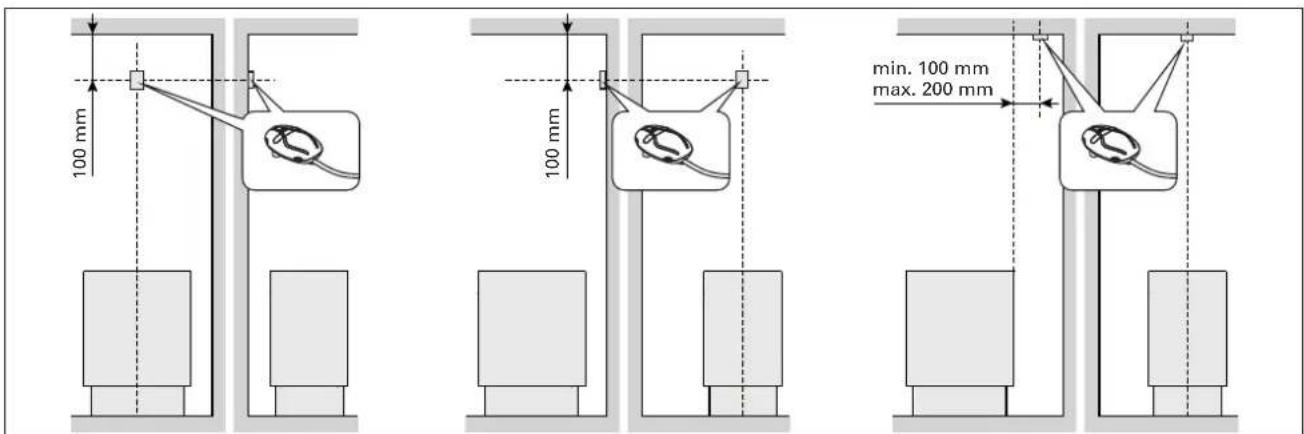

Rys. 5. Miejsce monta¿u czujników temperatury dla pieców stoj±cych 360° 180° >1000 mm >500 mm

  • 1. variants: Piestipriniet temperatþras sensoru pie sienas virs kràsns, gar centràlo vertikàlo lïniju, kas atrodas paralºli kràsns malàm, 100 mm attàlumà no griestiem. Uzmanïbu ! Tabulà noràdïti maksimàlie attàlumi no sienas, kur atrodas temperatþras devºja.
  • 2. variants: Piestipriniet temperatþras sensoru pie griestiem virs kràsns 100–200 mm attàlumà no kràsns sànos eso¹às centràlàs vertikàlàs lïnijas. kiem jest wytrzyma³y na wysokie temperatury, do +170 °C. Dopuszczalne jest przed³u¿anie przewodu silikonowego przewodem o ni¿szej wytrzyma³o¶ci termicznej, jednak musi mieæ on ten sam przekrój oraz temperatura w miejscu ³±czenia nie mo¿e przekraczaæ 80 °C. Sprawd¼, czy czujnik temperatury znajduje siê w miejscu wskazanym w instrukcji monta¿u i u¿ytkowania pieca. Piece montowane na ¶cianie (patrz rys. 4)
  • Czujnik nale¿y zamontowaæ na ¶cianie, w osi pionowej pieca, ok. 100 mm od sufitu. Piece stoj±ce (patrz rys. 5)
  • Opcja 1: Zamontowaæ czujnik na ¶cianie, w osi pionowej pieca, ok. 100 mm od sufitu. Uwaga! Tabela równie¿ pokazuje maksymalne odleg³o¶ci pieca od ¶ciany na której zosta³a za- instalowana skrzynka czujnikowa i termostat.
  • Opcja 2: Zamontowaæ czujnik do sufitu, nad piecem, 100–200 mm od punktu na suficie, który wyznacza ¶rodek pieca.LV

1. W³±cznikiem g³ównym wy³±cz zasilanie (pozycja 0)

2. Wci¶nij i przytrzymaj przycisk programowania

czasu i w³±cz zasilanie w³±cznikiem g³ównym (pozycja 1)

3. Trzymaj przycisk programowania czasu a¿ do

momentu kiedy za¶wieci siê lampka 6 (ok. 5 sekund) Regulatorem temperatury mo¿na zmieniæ jej warto¶æ. Dostosowanie warto¶ci odczytu czujni-

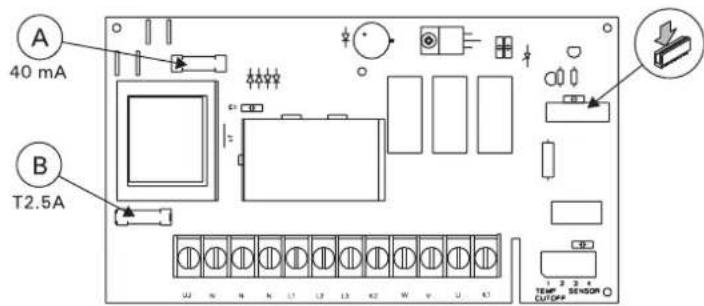

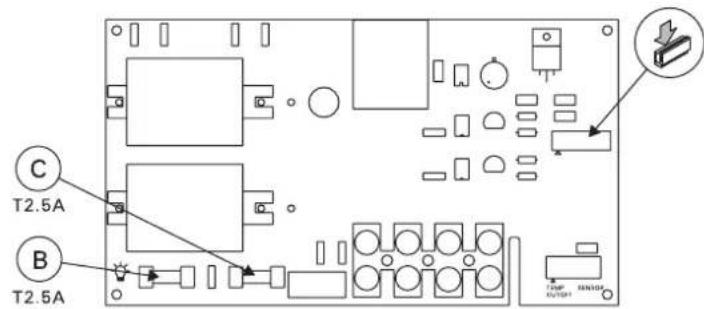

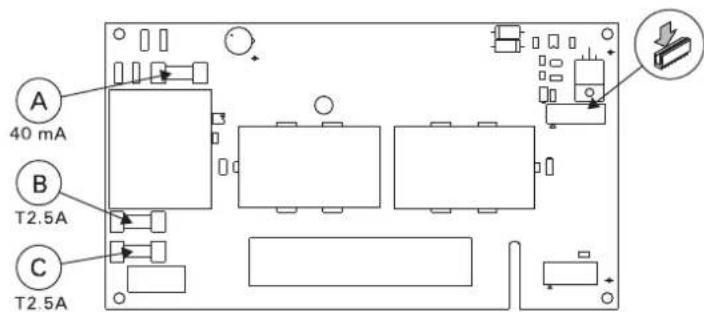

Odczyt mo¿e byæ regulowany w prze- dziale -15–0 jednostek. Czynno¶æ ta po- zwoli na kalibracjê czujnika z precyzyj- nym, wzorcowym termometrem. Pod- czas kalibracji temperatura w saunie powinna byæ w przedziale 70–80 °C. Aby przej¶æ do nastêpnych ustawieñ nale¿y wcisn±æ przycisk programowania czasu. Zmiana maksymalnego czasu pracy Maksymalny czas pracy pieca mo¿na zmieniæ w przedziale 1–12 godzin. Uwaga! W przypadku saun rodzinnych maksymalny czas pracy pieca powinien wynosiæ 6 godzin. W saunach komercyjnych czas ten mo¿na wyd³u¿yæ do 12 godzin. Aby wyj¶æ z menu wci¶nij przycisk programowania czasu. 3.5. Instrukcja obs³ugi Uwaga! Wszelkiego rodzaju sprawdzeñ lub napraw mo¿e dokonywaæ wykwalifikowany elektryk. Funkcjonowanie sterownika opiera siê na dwóch elektronicznych kartach po³±czonych ze sob± p³askim, od³±czanym przewodem. Patrz rysunek 7. Obie karty s± przykrêcone do obudowy sterowni- ka co sprawia, ¿e w przypadku wyst±pienia usterki ich wymiana jest prosta. Przepalenie bezpieczników (rys. 7)

  • je¿eli wska¼nik ¶wietlny na p³ytce (karcie) wy¶wietlacza jest w³±czony i cyfry nie jarz± siê, mo¿e to oznaczaæ, ¿e przepali³ siê g³ówny bez- piecznik na p³ytce (karcie) zasilacza (40 mA).
  • je¿eli jednak, o¶wietlenie sauny pod³±czone poprzez sterownik nie zapala siê, mo¿e to oznaczaæ, ¿e przepali³ siê bezpiecznik ¶wiat³a. Uszkodzenia w obwodzie czujnika termostatu
  • Je¿eli wystêpuje przerwanie lub uszkodzenie obwodu czujnika termostatu na wy¶wietlaczu cyfrowym pokazuj± siê kody Er1, Er2 i Er3. Tabe- la 1.
  • Je¿eli w wyniku przegrzania „wyskoczy” bez- piecznik pieca, mo¿e on w ³atwy sposób zostaæ zresetowany pod warunkiem, ¿e uszkodzenie zosta³o wcze¶niej zlokalizowane i usuniête. Rys. 6.LV

Rys. 6. Przycisk resetowania wy³±cznika termicznego

7. zïm. Elektronikas plates

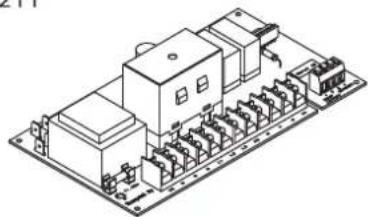

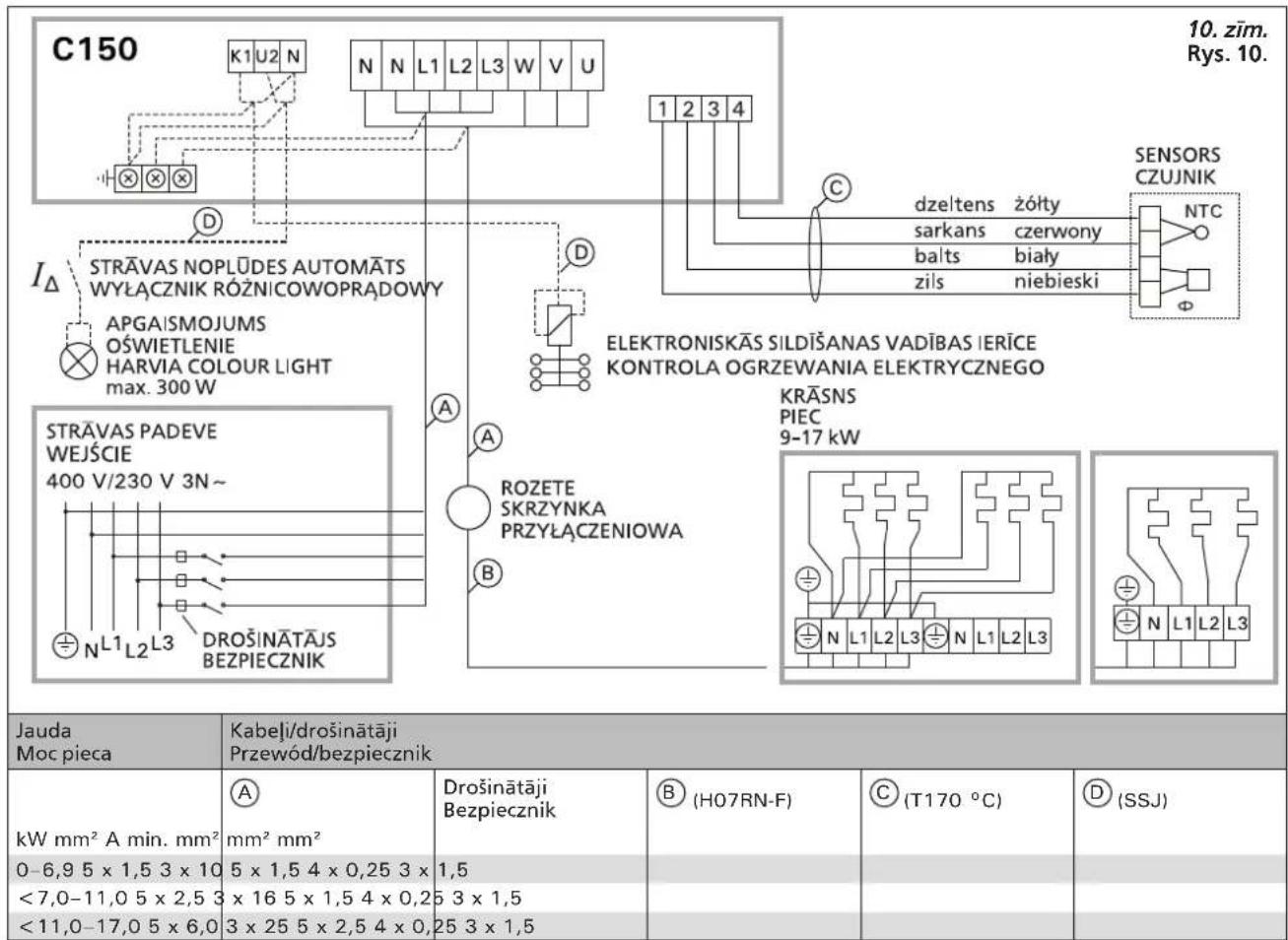

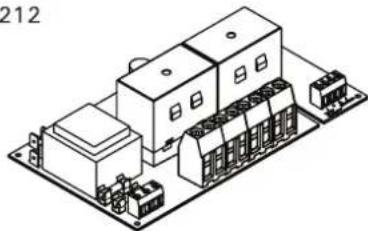

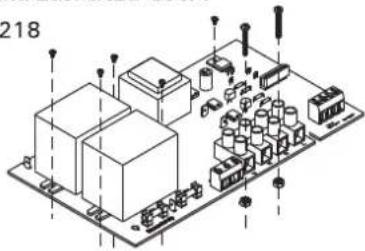

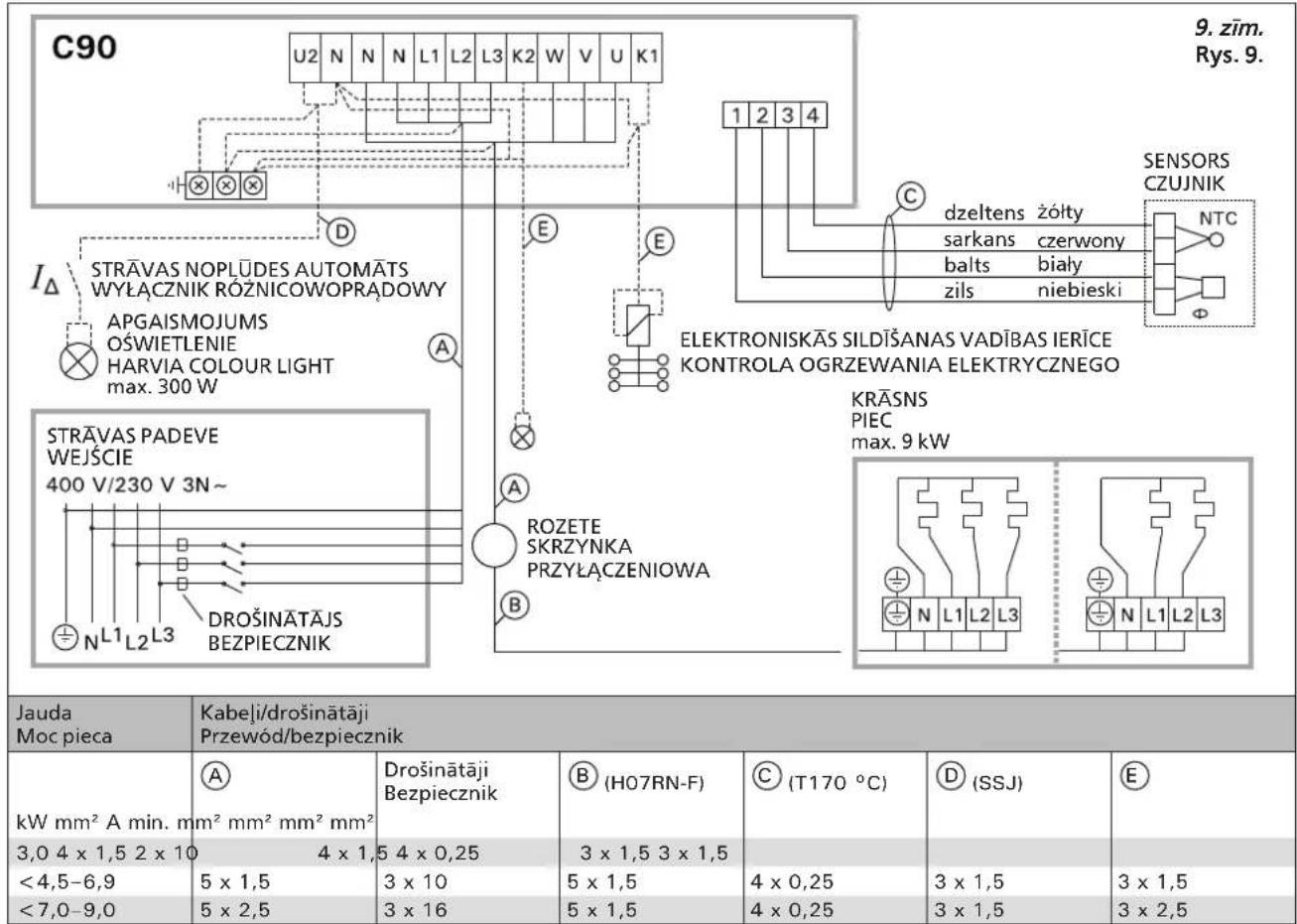

Rysunek 7. P³ytki elektroniczne 3.6. Elektropieslºgums Skat. 8.–10. zïm. Ja saunas telpas apgaismojums ir pieslºgts caur vadïbas pulti, apgaismojuma óºde ir jàaprïko ar automàtslºdzi, kas rea»º uz diferenciàlo stràvu (RCD). 3.6. Pod³±czenia elektryczne Patrz rysunki 8–10. W przypadku gdy o¶wietlenie sauny pod³±czone jest przez sterownik, obwód o¶wietlenia musi byæ zabezpieczony wy³±cznikiem ró¿nicowo- pr±dowym (RCD).LV

czerwony niebieski biały żółty
