Griffin CG36230 - Kontroler HARVIA - Bezpłatna instrukcja obsługi

Typ produktu	Sterownik do kabiny na podczerwień
Marka	HARVIA
Model	Griffin CG36230 (CG170I)
Wymiary panelu sterowania	94 x 28 x 113 mm
Wymiary zasilacza	270 x 80 x 201 mm
Wymiary czujnika temperatury	51 x 73 x 27 mm
Waga czujnika	175 g (z kablem 4 m)
Zasilanie	230 V 1N~, 50 Hz
Maks. moc grzejników	3,6 kW (do 8 grzejników)
Maks. moc oświetlenia	300 W
Zakres temperatury	25 – 50 °C
Timer	1 – 12 h
Długość kabla sterującego	5 m (możliwość przedłużenia do 30 m za pomocą przedłużacza)
Główne funkcje	Sterowanie grzejnikami na podczerwień, oświetlenie, wyświetlacz cyfrowy, komunikaty o błędach
Konserwacja i czyszczenie	Czyszczenie zewnętrzne miękką szmatką; nie używać środków ściernych
Bezpieczeństwo	Automatyczne wyłączanie w przypadku błędu; bezpiecznik wyjściowy; instalacja przez wykwalifikowanego elektryka
Części zamienne i możliwość naprawy	Czujnik temperatury WX367, bezpieczniki (patrz rys. 7), kabel przedłużający
Informacje ogólne	Wyprodukowany przez Harvia; odpowiedni do kabin na podczerwień; wyłącznie do użytku wewnętrznego

Często zadawane pytania - Griffin CG36230 HARVIA

Jak włączyć grzejniki?

Naciśnij przycisk E/S na panelu sterowania. Wyświetlacz pokazuje ustawioną temperaturę i czas przez 5 sekund.

Jak wyłączyć grzejniki?

Naciśnij ponownie przycisk E/S lub poczekaj na zakończenie timera. W przypadku błędu wyłączenie jest automatyczne.

Jak zmienić temperaturę lub czas?

Użyj przycisków regulacji na panelu sterowania. Struktura menu jest pokazana na rysunkach 3a i 3b instrukcji.

Co oznaczają komunikaty o błędach 'E' z numerem?

Wskazują one usterkę. Sprawdź tabelę 1 instrukcji, aby zidentyfikować przyczynę. Tylko wykwalifikowany specjalista może dokonać napraw.

Gdzie zainstalować czujnik temperatury?

Powinien być umieszczony wewnątrz kabiny, co najmniej 1 m od podłogi, z dala od otworów wentylacyjnych (≥ 1000 mm od kanału wielokierunkowego, ≥ 500 mm od kanału niekierowanego).

Jakie są wymagania dotyczące wentylacji kabiny?

Konieczna jest wymiana powietrza 6 razy na godzinę. Nawiewnik powinien być umieszczony wysoko (lub blisko podłogi w przypadku wentylacji grawitacyjnej), a wywiewnik blisko podłogi, o podwójnej średnicy.

Czy można podłączyć kilka zasilaczy?

Tak, do 8 zasilaczy równolegle (Multidrive) współdzielących ten sam panel sterowania. Używany jest jeden czujnik temperatury, podłączony do pierwszego zasilacza lub panelu.

Jak wymienić przepalony bezpiecznik?

Odłącz urządzenie, otwórz zasilacz, wymień uszkodzony bezpiecznik na nowy (tego samego typu). Jeśli bezpiecznik wyjściowy się przepali, sprawdź okablowanie oświetlenia.

Jaka konserwacja jest zalecana?

Wyczyść zewnętrzną część panelu sterowania miękką, suchą szmatką. Nie używać środków chemicznych. Dzieci w wieku 8 lat i starsze mogą czyścić pod nadzorem.

Czy instalacja sterownika jest skomplikowana?

Instalacja elektryczna musi być wykonana przez uprawnionego elektryka. Zasilacz umieszcza się na zewnątrz kabiny, w suchym i wentylowanym miejscu.

INSTRUKCJA OBSŁUGI Griffin CG36230 HARVIA

Poniższa instrukcja instalacji i montażu sterowni- ka Griffin skierowana jest do osób posiadających kabinę infrared, promienniki i sterownik, osób od- powiedzialnych za funkcjonowanie kabiny infrared jak i dla monterów i elektryków.

STEROWNIK HARVIA GRIFFIN INFRA (CG170I) Sterownik ten jest przeznaczony do sterowania i kontrolowania promienników w kabinach infrared. Nie powinien być używany do innych celów.

Gratulujemy dokonania znakomitego wyboru!

SPIS TREŚCI

1. HARVIA GRIFFIN INFRA ....37

1.1.Ogólnie 37
1.1.1. Ostrzeżenia 37
1.2. Dane techniczne 37
1.3. Problemy (errors) 38

1. INSTRUKCJA OBSŁUGI ......39

2.1. Włączanie promienników .....39
2.2. Wyłączanie promienników .....39
2.3.Zmiana ustawień 39
2.4. Oświetlenie 40

1. INSTRUKCJA MONTAŻU ....42

3.1.Instalacja czujnika temperatury 42
3.2.Instalacja skrzynki elektrycznej 43
3.2.1. Podłączenia elektryczne 43
3.2.2. Multidrive 43
3.2.3. Uszkodzenia bezpieczników w skrzynce .....45
3.3.Instalacja panela sterującego 45
3.4. Wentylacja 46

1. CZEŚCI ZAMIENNE ....46

CS

Sterownik Harvia Griffin Infra przeznaczony jest do obsługi I kontroli 1-8 promienników infrared. Maksymalna moc wszystkich promienników 3.6 kW. Sterownik składa się z panela sterującego, skrzynki elektrycznej i czujnika temperatury, patrz rys. 1.

Sterownik ten reguluje temperaturę w kabinach infrared za pomocą czujnika. Temperatura jest odczytywana na sterowniku, informacja ta wysyłana jest do panela sterującego za pomocą NTC termistat.

1.1.1. Ostrzeżenia

- Urządzenie może być używane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej sprawności fizycznej, czuciowej lub psychicznej lub osoby nieposiadające wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z tego urządzenia i będą świadome związanych z tym zagrożeń. Dzieci nie mogą bawić się urządzeniem. Urządzenie nie powinno być czyszczone ani konserwowane przez dzieci bez nadzoru.

1.2. Dane techniczne

Panel sterujący:

• Zakres temperatury 25-50 °C
- Czas pracy: 1-12 h. W celu wydłużenia czasu pracy proszę skontaktować się z importerem lub producentem.
- Kontrola oświetlenia
• Wymiary: 94 mm x 28 mm x 113 mm
- Długość przewodu: 5 m (dostępne również przewody o długości 10 m, max. długość przewodu - 30 m).

Skrzynka elektryczna:

• Napięcie: 230 V 1N\~
• Max. moc: 3.6 kW (przykład: 8 x 0.45 kW)
• Oświetlenie, max. moc 300 W, 230 V 1N\~
  • Wymiary: 270 mm x 80 mm x 201 mm

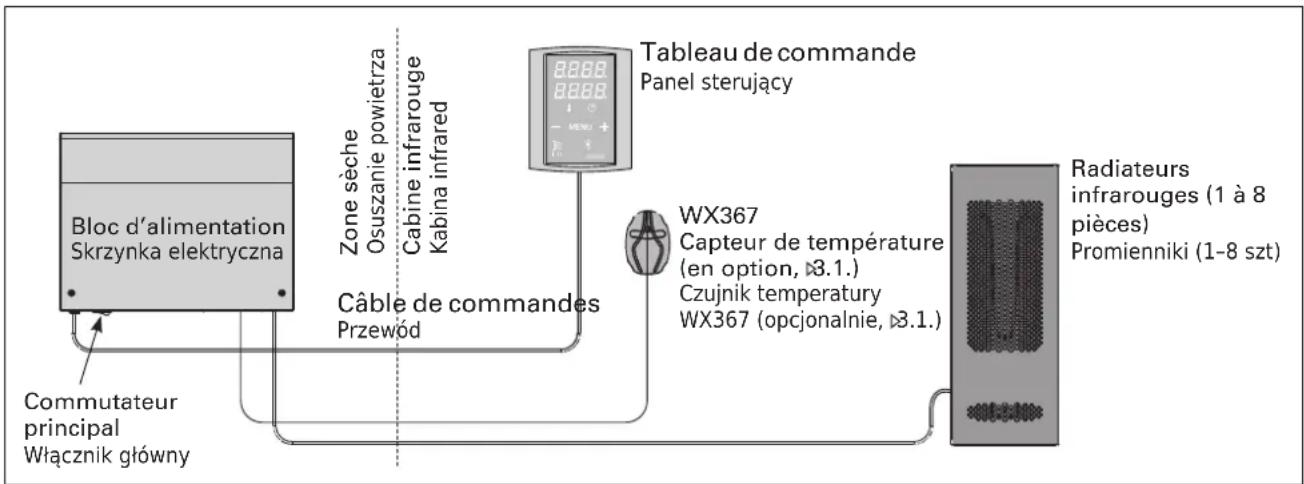

Figure 1. Composants du système
Rysunek 1. Ogólny shcemat połączeń urządzeń

FR

Capteur (WX367) :

• Czujnik temperatury: NTC thermistat (22 kΩ/T=25 °C)
• Waga: 175 g z przewodami, (dł. ok. 4 m)
• Wymiary: 51 mm x 73 mm x 27 mm

1.3. Problemy (errors)

W przypadku wystąpienia jakiegoś błędu nastąpi odcięcie zasilania promienników, a na głównym wyświetlaczu pojawi się informacja o błędzie „E (numer błędu)”, która pomoże w rozwiązaniu problemu. Tabela 1.

WAŻNE! Wszystkie naprawy powinny być wykonywane przez wykwalifikowany personel. Uszkodzony promiennik należy wymienić na ten sam model, tego samego producenta.

	Description/Opis usterki Solution/Środki zaradcze
E1	Circuit de mesure du capteur de température hors service.	Vérifiez si les fils marron et bleu du capteur de température et leurs connexions (voir fig. 7) ne présentent pas des défauts.
	Awaria układu pomiarowego czujnika temperatury.	Sprawdź podłączenia niebieskiego i brązowego przewodu (patrz rys. 7).
E2	Circuit de mesure du capteur de température en court circuit.	Vérifiez si les fils marron et bleu du capteur de température et leurs connexions (voir fig. 7) ne présentent pas des défauts.
	Zwarcie układu pomiarowego czujnika temperatury.	Sprawdź podłączenia niebieskiego i brązowego przewodu (patrz rys. 7).
E16	Un capteur est raccordé au panneau de commande et au bloc d'alimentation.	Il n'est possible d'utiliser qu'un seul capteur (voir paragraphe 3.1.). Enlever les capteurs supplémentaires.
	Czujnik jest połączony do panela sterującego i do skrzynki elektrycznej.	Podłączony może być tylko jeden czujnik (patrz punkt 3.1.). Usunąć dodatkowy czujnik.

W momencie kiedy do sterownika jest doprowadzone zasilanie I włącznik główny jest włączony (patrz rys. 1.) sterownik jest w pozycji "standby" i jest gotowy do użycia. Przycisk I/O na panelu jest podświetlony.

2.1. Włączanie promienników

Promienniki włączamy poprzez przyciśnięcie przycisku I/O na panelu sterującym.

Kiedy promienniki zaczną pracować, górny rząd wyświetlacza pokaże zaprogramowana temperaturę. Natomiast dolny rząd pokaże zaprogramowany czas pracy pieca, przez 5 s.

Kiedy zaprogramowana temperatura zostanie osiągnięta, promienniki automatycznie zostaną wyłączone. W celu utrzymania zaprogramowanej temperatury sterownik automatycznie będzie włączał i wyłączał promienniki.

2.2. Wyłączanie promienników

Promienniki wyłączą się i panel sterujący przejdzie w stan „standy” kiedy:

• przyciśniemy przycisk I/O
• skończy się czas pracy promienników
• wystąpi jakiś błąd.

WAŻNE! Istotne jest, aby sprawdzić czy promienniki przestały pracować po samoczynnym wyłączeniu się (koniec czasu pracy) jak również po ręcznym ich wyłączeniu.

2.3. Zmiana ustawień

Wszelkie ustawienia oraz ich zmiany obrazują rysunki 3a i 3b.

Wartość zaprogramowanej temperatury oraz inne ustawienia są zapisane w pamięci i zostaną one wyświetlone przy następnym włączeniu panela.

Figure 2. Le tableau de commande
Rysunek 2. Panel sterujący

2.4. Eclairage

Oświetlenie w kabinie infrared możemy włączać i wyłączać za pomocą panelu sterującego. Max. 300 W.

Włączamy i wyłączamy oświetlenie za pomocą oddzielnego przycisku.

REGLAGES DE BASE/USTAWIENIA PODSTAWOWE

9.5:0.8.3:4.0

Mode basique (radiateurs allumés)La ligne supérieure montre la température de la cabine infrarouge. La ligne inférieure montre la durée de fonctionnement restante.Les deux témoins s'allument.

Tryb podstawowy (włączenie promienników)Górny rząd wyświetlacza pokazuje temperaturę w kabinie. Dolny rząd wyświetlacza pokazuje czas pracy promienników.

Figure 3a. Structure du menu réglages, reglages de base Rysunek 3a. Ustawienia pracy urządzeń i parametrów

AUTRES REGLAGES/DODATKOWE USTAWIENIA

	Ouvrir le menu réglages en appuyant simultanément sur les boutons du tableau de commande –, MENU et +. Appuyez pendant 5 secondes.	Aby wejść w dodatkowe ustawienia należy jednocześnie wcisnąć i przytrzymać przez 5 s. przyciski: -, MENU, +.
	Durée de fonctionnement maximaleLa durée de fonctionnement maximale peut être modifiée avec les boutons – et +. La plage est de 1 à 12 heures (1 heure*).	Maksymalny czas pracy piecaMaksymalny czas pracy pracy pieca może być zmieniony przyciskami - i +. Zakres: 1-12 godz.(ustawienie fabryczne - 1 godz.)
	Exemple : les radiateurs sont allumés pendant 1 heure après démarrage. (La durée de fonctionnement restante peut être modifiée, voir figure 3a.)		Przykład: promienniki będą pracować przez 1 godz. od momentu włączenia. (Ustawienie to można zmienić - patrz rys. 3a.)
MENU	Appuyez sur le bouton MENU pour accéder au réglage suivant.	Aby przejść do następnego ustawienia przyciśnij MENU.
SE8.2.0.0.0	Régler les capteurs de températureL’indication peut être réglée de +/- 5 unités. Le réglage n’affecte pas directement la valeur de température mesurée, mais change la courbe de mesure.	Regulacja Czujnika OdczytuOdczyt może być zmieniony o +/-5 jednostek.Regulacja nie wpływa bezpośrednio na wartość mierzonej temperatury, ale zmienia krzywą pomiaru.
MENU	Appuyez sur le bouton MENU pour accéder au réglage suivant.	Aby przejść do następnego ustawienia przyciśnij MENU.
SE8.3.0.0.0	Mémoire en cas de panne de courantLa mémoire en cas de panne de courant peut être allumée (ON) ou éteinte (OFF*).Une fois allumée, le système redémarre après une coupure d’électricité.Une fois éteinte, la coupure éteindra le système. Vous devrez réenfoncer le bouton E/S pour redémarrer.Les règlements de sécurité pour l’utilisation de la mémoire varient selon la région.	Pamięć sterownika - w przypadku awarii prąduPamięć ustarek może być włączona ON lub wyłączona OFF (OFF - ustawienie fabryczne).Kiedy jest włączona, ustawienia są zapamiętane i po przerwie w dostawie prądu system wystartuje ponownie.Kiedy jest wyłączona, przy awarii prądu dane w systemie zostana utracone. Należy wcisnąć przycisk I/O w celu zrestartowania.
	Appuyez sur le bouton MENU. Le centre de contrôle passe en mode veille.	Wcisnij MENU, panel przejdzie do stanu czuwania "standby".

*) Réglage d'usine.

Figure 3b. Structure du menu réglages, autres réglages Rysunek 3b. Ustawienia pracy urządzeń i parametrów

3. INSTRUCTIONS D'INSTALLATION

Instalacji i montażu sterownika Griffin może dokonywać tylko i wyłącznie wykwalifikowany elektryk, zgodnie z instrukcją. Po zakończeniu instalacji instrukcja powinna być przekazana użytkownikowi. Użytkownik również powinien być przeszkolony w zakresie podstawowej obsługi sterownika.

3.1. Instalacja czujnika temperatury

Są 3 możliwości umiejscowienia czujnika temperatury. Należy wybrać jedną poniższych możliwości (rys. 4).

- Opcja A: Podłącz wewnętrzny czujnik temperatury, który znajduje się w panelu (patrz. rys. 9). Przymocuj panel wewnątrz kabiny na wysokości min. 1 m.

- Opcja B: Podłącz czujnik temperatury WX367 do wewnętrznego czujnika temperatury, który znajduje się w panelu. Przykręć czujnik WX367 do ściany, wewnątrz kabiny, na wysokości min. 1 m. Panel sterujący może być zamontowany na zewnątrz kabiny.

- Opcja C: Podłącz czujnik temperatury WX367 do skrzynki elektrycznej. Przykręć czujnik WX367 do ściany, wewnątrz kabiny, na wysokości min. 1 m. Panel sterujący może być zamontowany na zewnątrz kabiny.

Figure 4. Options concernant le type de capteur et la mise en place Rysunek 4. Opcje dla montażu czujnika temperatury

Figure 5. Distance minimale du capteur avec le conduit d'air Rysunek 5. Minimalne odległości czujnika temperatury od otworu wentylacyjnego

WAŻNE! Nie należy instalować czujnika temperatury bliżej niż 1000 mm od wylotu powietrza w przypadku wentylacji wymuszonej (wentylator) oraz 500 mm w przypadku wentylacji grawitacyjnej. Patrz rys. 5. Bliższe usytuowanie czujnika może spowodować jego chłodzenie co spowoduje, że informacje dotyczące wartości temperatury przesyłane do sterownika będą błędne. W konsekwencji może to doprowadzić do przegrzania promienników.

3.2. Instalacja skrzynki elektrycznej

Skrzynkę należy zainstalować na zewnątrz kabiny, na ścianie, w suchym pomieszczeniu gdzie temperatura jest >0\ °C . Na rys. 6 przedstawiono jak zdjąć obudowę skrzynki i jak ja zamontować na ścianie.

Uwaga! Nie należy „wpuszczac” skrzynki w ścianę, gdyż może to spowodować przegrzanie elementów elektrycznych w skrzynce, do ich uszkodzenia włącznie. Patrz rys. 6.

Figure 6. Ouverture du cache du bloc d'alimentation et fixation Rysunek 6. Otwieranie panela sterującego i montaż na ścianie

3.2.1. Podłączenia elektryczne

Podłączenia skrzynki elektrycznej obrazuje rysunek 7. Należy również dostosować się do wytycznych dotyczących instalacji dołączanych wraz z promiennikami.

Należy użyć przewodu łączącego typu H07RN-F wykonanego z gumy, jeżeli okablowanie promiennika podczerwieni nie znajduje się wewnątrz konstrukcji. Zasadniczo okablowanie powinno znajdować się wewnątrz konstrukcji (na zewnątrz warstwy izolacyjnej).

Uwaga! Jeśli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożeń musi on zostać wymieniony przez producenta, serwis lub odpowiednio wykwalifikowaną osobę.

3.2.2. Multidrive

Istnieje możliwość połączenia równoległego do 8 skrzynek. Będą one regulowane jednym panelem. Połączenie obrazuje rysunek 8.

Można zamontować tylko jeden czujnik temperatury. Czujnik może być podłączony do pierwszej skrzynki lub do panela (patrz punkt 3.1.).

Figure 7. Raccordement électrique Rysunek 7. Podłączenia elektryczne

Figure 8. Multidrive Rysunek 8. Multidrive

3.2.3. Uszkodzenia bezpieczników w skrzynce

Uszkodzony bezpiecznik należy wymienić na nowy o tej samej wartości. Umiejscowienie bezpiecznika pokazane jest na rys. 7.

- Jeżeli uszkodzeniu ulegnie bezpiecznik przekaźnika mocy wyjściowej znaczy, że nastąpił problem z oświetleniem. Należy sprawdzić podłączenia i poprawność działania oświetlenia.

3.3. Instalacja panela sterującego

Panel sterujący można zamontować wewnątrz lun na ze- wnątrz kabiny, w suchym miejscu, w którym temperatura jest >0 °C i jest łatwy dostęp do panelu. Patrz rys. 9.

A. Faites passer le câble de commande vers le tableau de commande au travers du trou dans l'arrière du tableau.
B. Fixez la plaque arrière à un mur avec des vis.
C. Poussez le câble de commande dans le connecteur.
D. Connecter le capteur de température (voir les options présentées à la section 3.1.)
E. Appuyez la plaque avant sur la plaque arrière.
A. Przeprowadzić przewody przez otwór w tylnej części panela.
B. Przymocować wkrętami tylną część panela do ściany.
C. Wetknij wtyczkę z przewodem do gniazda.
D. Podłącz czujnik temperatury (patrz opcje w punkcie 3.1.)
E. Zamontuj frontowa osłone panela, wpinając ją w tylną.

! ▷3.1.
Figure 9. Fixation du tableau de commande Rysunek 9. Montaż panela sterującego

FR

PL

3.4. Ventilation

Powietrze w kabinie infrared musi być wymieniane sześć razy na godzinę. Na rysunku 10 przedstawiono różne opcje wentylacji.

Figure 10. Rysunek 10.

A. Lokalizacja wlotu powietrza. W przypadku stosowania wentylacji mechanicznej należy umieścić wlot powietrza na suficie kabiny infrared lub na ścianie w pobliżu sufitu. W przypadku stosowania wentylacji grawitacyjnej należy umieścić wlot powietrza na ścianie w pobliżu podłogi. Średnica nawiewu musi wynosić 50-100 mm.
B. Wylot powietrza. Wylot powietrza należy umieścić w pobliżu podłogi, jak najdalej od wlotu. Średnica wylotu powinna być dwukrotnie większa od średnicy wlotu powietrza.
C. Jeżeli wylot powietrza znajduje się w innym pomieszczeniu, wielkość szczeliny pod drzwiami kabiny infrared musi wynosić co najmniej 100 mm. Stosowanie układu mechanicznego jest obowiązkowe.

1. PIÈCES DÉTACHÉES


1 Tableau de commande (CG170I)	Panel sterujący (CG170I)	WX365
2 Câble de commande 5 m	Przewód 5 m	WX311
3 Câble de rallonge 10 m (en option)	Przewód 10 m (opcjonalnie)	WX313
4 Capteur de température	Czujnik temperatury	WX367
5 Circuit imprimé	Płytka elektroniczna	WX366
6 Câble Multidrive 1,5 m (en option)	Kabel systemu Multidrive 1,5 m (opcjonalnie)	WX312
7 Bloc d'alimentation Multidrive (en option)	Skrzynka elektryczna systemu Multidrive (opcjonalnie)	CG170IL

Nous vous recommandons d'utiliser uniquement les pieces détachées du fabricant. Zalecamy korzystanie wyłącznie z części zamiennychoferowanych przez producenta.

1. HARVIA GRIFFIN INFRA
