Griffin CG36230 - Ohjain HARVIA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Infrapunaohjain
Merkki	HARVIA
Malli	Griffin CG36230 (CG170I)
Ohjauspaneelin mitat	94 x 28 x 113 mm
Virtalähteen mitat	270 x 80 x 201 mm
Lämpötila-anturin mitat	51 x 73 x 27 mm
Anturin paino	175 g (4 metrin kaapelilla)
Syöttöjännite	230 V 1N~, 50 Hz
Lämmittimien maksimiteho	3,6 kW (jopa 8 lämmitintä)
Valaistuksen maksimiteho	300 W
Lämpötila-alue	25–50 °C
Ajastin	1–12 h
Ohjauskaapelin pituus	5 m (jatkettavissa 30 metriin jatkojohdolla)
Päätoiminnot	Infrapunalämmittimien ohjaus, valaistus, digitaalinäyttö, virheilmoitukset
Huolto ja puhdistus	Ulkopinnan puhdistus pehmeällä liinalla; älä käytä hankaavia puhdistusaineita
Turvallisuus	Automaattinen pysäytys virhetilanteessa; lähtösulake; asennus pätevän sähköasentajan toimesta
Varaosat ja korjattavuus	Lämpötila-anturi WX367, sulakkeet (katso kuva 7), jatkokaapeli
Yleistä tietoa	Valmistaja Harvia; sopii infrapunakopeille; vain sisäkäyttöön

Usein kysytyt kysymykset - Griffin CG36230 HARVIA

Kuinka lämmittimet kytketään päälle?

Paina ohjauspaneelin E/S-painiketta. Näyttö näyttää asetetun lämpötilan ja keston 5 sekunnin ajan.

Kuinka lämmittimet sammutetaan?

Paina uudelleen E/S-painiketta tai odota ajastimen päättymistä. Virhetilanteessa sammutus tapahtuu automaattisesti.

Kuinka lämpötilaa tai kestoa muutetaan?

Käytä ohjauspaneelin säätönäppäimiä. Valikkorakenne on esitetty kuvissa 3a ja 3b ohjekirjassa.

Mitä tarkoittavat virheilmoitukset 'E' ja sen jälkeen numero?

Ne osoittavat vikaa. Katso syy ohjekirjan taulukosta 1. Vain pätevä ammattilainen voi suorittaa korjauksia.

Minne lämpötila-anturi asennetaan?

Se on sijoitettava kopin sisälle, vähintään 1 metrin korkeudelle lattiasta, ja etäälle ilma-aukoista (≥ 1000 mm monisuuntaisesta kanavasta, ≥ 500 mm suuntaamattomasta kanavasta).

Mitkä ovat kopin ilmanvaihtovaatimukset?

Ilmanvaihto 6 kertaa tunnissa on tarpeen. Tuloilma-aukko on sijoitettava korkealle (tai lähelle lattiaa painovoimaisessa ilmanvaihdossa), ja poistoilma-aukko lähelle lattiaa, halkaisijaltaan kaksinkertainen.

Voiko useita virtalähteitä kytkeä?

Kyllä, jopa 8 yksikköä rinnakkain (Multidrive) jakamalla samaa ohjauspaneelia. Käytetään vain yhtä lämpötila-anturia, joka on kytketty ensimmäiseen yksikköön tai paneeliin.

Kuinka palanut sulake vaihdetaan?

Irrota laite verkkovirrasta, avaa virtalähde, vaihda viallinen sulake uuteen (sama tyyppi). Jos lähtösulake palaa, tarkista valaistuksen johdotus.

Mitä huoltoa suositellaan?

Puhdista ohjauspaneelin ulkopinta pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja. Vähintään 8-vuotiaat lapset voivat puhdistaa valvonnassa.

Onko ohjaimen asennus monimutkaista?

Sähköasennus on tehtävä pätevän sähköasentajan toimesta. Virtalähde sijoitetaan kopin ulkopuolelle, kuivaan ja tuuletettuun paikkaan.

KÄYTTÖOHJE Griffin CG36230 HARVIA

Tämä asennus- ja käyttöohje on tarkoitettu infrasaunan, säteilijöiden ja ohjauskeskuksen omistajalle tai niiden hoidosta vastaavalle henkilölle sekä säteilijöiden ja ohjauskeskuksen sähköasennuksesta vastaavalle henkilölle. Kun ohjauskeskus on asennettu, luovutetaan nämä asennus- ja käyttöohjeet infrasaunan, säteilijöiden ja ohjauskeskuksen omistajalle tai niiden hoidosta vastaavalle henkilölle.

OHJAUSKESKUS HARVIA GRIFFIN INFRA (CG170I)

Ohjauskeskuksen käyttötarkoitus: ohjauskeskus on tarkoitettu infrapunasäteilijöiden toimintojen ohjaukseen. Muuhun tarkoitukseen käyttö on kielletty.

Parhaat onnittelut hyvästä valinnastanne!

SISÄLLYSLUETTELO

1. HARVIA GRIFFIN INFRA....7

1.1.Yleistä....7
1.1.1 Varoituksia 7
1.2. Tekniset tiedot....7
1.3. Vianetsintä ....8

1. KÄYTTÖOHJE 9

2.1. Säteilijät päälle....9
2.2. Säteilijät pois päältä....9
2.3. Asetusten muuttaminen 9
2.4. Valaistus 10

1. ASENNUSOHJE 12

3.1. Lämpöanturin asentaminen....12
3.2.Tehoyksikön asentaminen....13
3.2.1. Sähkökytkennät....13
3.2.2. Multidrive 13
3.2.3. Tehoyksikön sulakeviat 13
3.3. Ohjauspaneelin asentaminen....15
3.4. Ilmanvaihto 15

1. VARAOSAT....16

SV

Harvia Griffin Infra -ohjauskeskus on tarkoitettu ohjaamaan 1–8 infrapunasäteilijää. Säteilijöiden yhteenlaskettu teho voi olla korkeintaan 3,6 kW. Ohjauskeskus koostuu ohjauspaneelista, tehoyksi-köstä ja lämpöanturista. Katso kuva 1.

Ohjauskeskus säätelee infrasaunan lämpötilaa anturilta saamiensa tietojen perusteella. Lämpötilaa tunnustelee NTC-termistori.

1.1.1 Varoituksia

- Tätä laitetta voivat käyttää vähintään 8-vuoti-aat lapset ja sellaiset henkilöt, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja tietoa, jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvontaa.

1.2. Tekniset tiedot

Ohjauspaneeli:

• Lämpötilan säätöalue: 25–50 °C
- Päälläoloajan säätöalue: 1–12 h. Pidempään päälläoloaikaan kysy ohjeita valmistajalta.
• Valaistuksen ohjaus
• Mitat: 94 mm x 28 mm x 113 mm
- Datakaapelin pituus: 5 m (jatkettavissa 10 m pituisilla jatkeilla n. 30 m asti)

Tehoyksikkö:

• Syöttöjännite: 230 V 1N\~
• Maksimikuormitus: 3,6 kW (esimerkki: 8 x 0,45 kW)

- Valaistuksen ohjaus, maksimiteho 300 W, 230 V 1N\~

• Mitat: 270 mm x 80 mm x 201 mm

Anturi (WX367):

• Lämpöanturi: NTC-termistori (22 kΩ/T=25 °C)

• Paino: 175 g johdon kanssa (noin 4 m)

• Mitat: 51 mm x 73 mm x 27 mm

1.1. Allmänt

Kuva 1. Järjestelmän osat
Bild 1. Systemkomponenter

FI

SV

1.3. Vianetsintä

Vikatilanteessa säteilijät sammuvat ja ohjauspaneeli näyttää virheviestin "E (numero)", joka helpottaa vian paikallistamista. Taulukko 1.

Huom! Kaikki huoltotoimet on annettava koulutetun ammattilaisen tehtäviksi. Laitteessa ei ole osia, joita käyttäjä itse voisi huoltaa. Rikkoutunut säteilijä on vaihdettava saman valmistajan samaan malliin.

1.3. Felsökning

	Kuvaus/Beskrivning Korjaus/Åtgärd
E1	Lämpöanturin mittauspiiri avoin. Tarkista lämpöanturin liitäntäjohdon sininen ja ruskea johto sekä niiden liitokset (katso kuva 7).
	Avbrott i temperaturgivarens mätkrets.	Kontrollera blå och brun ledning till temperaturgivaren och deras anslutningar (se bild 7).
E2	Oikosulku lämpöanturin mittauspiirissä.	Tarkista lämpöanturin liitäntäjohdon sininen ja ruskea johto sekä niiden liitokset (katso kuva 7).
	Kortslutning i temperaturgivarens mätkrets.	Kontrollera blå och brun ledning till temperaturgivaren och deras anslutningar (se bild 7).
E16	Sekä ohjauspaneeliin että tehoyksikköön on liitetty anturi.	Vain yhtä anturia voidaan käyttää (3.1.). Poista ylimääräiset anturit.
	En givare är ansluten både till styrpanelen och till strömförsörjningsenheten.	Endast en givare kan användas (3.1.). Ta bort extra givarna.

Taulukko 1. Virheviestit. Huom! Kaikki huoltotoimet on annettava koulutetun ammattilaisen tehtäviksi.
Tabell 1. Felmeddelanden. Obs! Allt servicearbete måste lämnas till professionell underhållspersonal.

2. BRUKSANVISNING2. KÄYTTÖOHJ

Kun ohjauskeskus on kytketty sähköverkkoon ja pääkytkin (katso kuva 1) on kytkettynä päälle, ohjauskeskus on valmiustilassa ja valmiina käyttöön. I/O-painikkeen taustavalo loistaa ohjauspaneelissa.

2.1. Säteilijät päälle

Kytke säteilijät päälle painamalla I/O-painiketta ohjauspaneelissa.

Ohjauskeskuksen käynnistytyä näytön ylärivillä näkyy asetettu lämpötila ja alarivillä asetettu päälläoloaika viiden sekunnin ajan.

Säteilijät sammuvat, kun haluttu lämpötila infra- saunassa on saavutettu. Ylläpitääkseen haluttua lämpötilaa ohjauskeskus syöttää virtaa säteilijöille jaksoittain.

2.2. Säteilijät pois päältä

Säteilijät sammuvat ja ohjauskeskus siirtyy valmiustilaan, kun

• I/O-painiketta painetaan
• päälläoloaika loppuu tai
• toimintaan tulee häiriö.

HUOM! Tarkista, että ohjauskeskus on katkaissut virran säteilijöiltä, kun päälläoloaika on kulunut loppuun tai säteilijät on sammutettu I/O-painikkeesta.

2.3. Asetusten muuttaminen

Asetusvalikon rakenne ja asetusten muuttaminen on esitetty kuvissa 3a ja 3b.

Asetetut lämpötila-arvot sekä kaikki lisääasetusten arvot tallentuvat muistiin ja ovat käytössä myös kun laite seuraavan kerran käynnistetään.

Näyttö Display Merkkivalot Indikatorer Lämpötila Päälläoloaika Temperatur På-tid Valikko- ja navigointinäppäimet Meny- och navigeringsknappar Arvon pienentäminen *) Asetustilan vaihto Arvon suurentaminen *) *) Paina ja pidä pohjassa muuttaaksesi arvoa nopeasti. Värdeminskning *) Tillståndsändring Värdeökning *) *) Tryck och håll intryckt för att ändra värdet snabbare. Käyttöpainikkeet Justerknappar Säteilijät päälle/pois Valaistus päälle/pois Radiatorer på/av Belysning på/av

Kuva 2. Ohjauspaneeli
Bild 2. Styrpanel

FI

SV

2.4. Valaistus

Infrasaunan valaistus voidaan kytkeä ohjauskeskuk- sen kautta, jolloin valaistusta voidaan ohjata ohjaus- paneelilla. (Max 300 W.) Valaistus voidaan kytkeä päälle ja pois muista toiminnoista riippumatta.

Sytytä tai sammuta valo(t) painamalla ohjauspaneelin painiketta.

2.4. Belysning

Ohjauskeskus valmiustilassaI/O-painikkeen taustavalo loistaa ohjauspaneelissa.

Standby för styrenhetI/O-knappens bakgrundsljus lyser på styrpanelen.

	Avaa asetusvalikko painamalla samanaikaisesti pohjaan ohjauspaneelin painikkeet –, MENU ja +. Paina 5 sekunnin ajan.		Öppna inställningsmenyn genom att samtidigt trycka på styrpanelsknapparna –, MENU och +. Tryck i 5 sekunder.
	MaksimipäälläoloaikaVoit muuttaa maksimipäälläoloaikaa painikkeilla – ja +. Asetusväli on 1–12 tuntia (1 tunti*)).		Maximal på-tidDen maximala på-tiden kan ändras med knapparna – och +. Intervallet är 1–12 timmar (1 timme*)).
	Esimerkki: säteilijät sammuvat tunnin kuluttua päällekytkennästä. (Jäljellä olevaa päälleäoloaikaa voidaan muuttaa, katso kuva 3a.)		Exempel: radiatorer kommer att vara på under en timme från start. (Äterstående på-tid kan ändras, se bild 3a.)
	Siirry seuraavaan kohtaan painamalla MENU-painiketta.		Tryck på MENU för att komma till nästa inställning.
	Lämpöanturin hienosäätöHienosäätö sallii +/- 5 yksikön korjausarvon. Kalibrointi ei vaikuta suoraan mitattuun lämpötila-arvoon, vaan muuttaa lämpötilan mittauskäyrää.		Justering av givareavläsningMätvärdena kan korrigeras upp till +/- 5 enheter. Justeringarna påverkar inte den uppmätta temperaturen direkt, men den påverkar mätkurvan.
	Siirry seuraavaan kohtaan painamalla MENU-painiketta.		Tryck på MENU för att komma till nästa inställning.
	Muisti sähkökatkon varaltaVoit kytkeä muistin sähkökatkon varalta päälle (ON) tai pois (OFF*)).Kun muisti on päällä, järjestelmä käynnistyy uudelleen sähkökatkon jälkeen.Kun muisti on pois päältä, sähkökatko sammuttaa järjestelmän. Järjestelmä on käynnistettävä uudelleen I/O-painikkeesta.Turvallisuusmääräykset muistin käytöstä vaihtelevat alueittain.		Minne vid strömavbrottMinnet vid strömavbrott kan sättas på (ON) eller stängas av (OFF*)).När det är på kommer systemet att starta igen efter ett strömavbrott.När det är av kommer ett strömavbrott att stänga av systemet. I/O-knappen måste tryckas in för omstart.Säkerhetsreglerna för minnesanvändning varierar från område till område.
	Paina MENU-painiketta. Ohjauskeskus siirtyy valmiustilaan.		Tryck på MENU. Styrenheten växlar till standby-läge.

Ohjauskeskuksen sähkökytkennät saa tehdä vain siihen oikeutettu ammattitaitoinen sähköasentaja voimassa olevien määräysten mukaan. Ohjauskeskuksen asennuksesta vastaavan on annettava ohjauskeskuksen mukana tuleva asennus- ja käyttöohje, sekä tarvittava käyttökoulutus infrasaunan ja ohjauskeskuksen käyttäjälle ennen asennustyön luovuttamista.

3.1. Lämpöanturin asentaminen

Lämpöanturin asentamiseen on kolme vaihtoehtoa. Valitse yksi seuraavista vaihtoehdoista (kuva 4).

• Vaihtoehto A: Kiinnitä sisäinen lämpöanturi ohjauspaneelin lämpöanturiliittimeen (katso kuva 9). Asenna ohjauspaneeli infrasaunan sisäpuolelle vähintään 1 m korkeudelle lattiasta.
• Vaihtoehto B: Liitä lämpöanturi WX367 ohjauspaneelin lämpöanturiliittimeen. Kiinnitä lämpöanturi seinälle infrasaunan sisäpuolelle vähintään 1 m korkeudelle lattiasta. Ohjauspaneeli voidaan asentaa infrasaunan ulkopuolelle.
• Vaihtoehto C: Liitä lämpöanturi WX367 tehoyksikön lämpöanturiliittimeen. Kiinnitä lämpöanturi seinälle infrasaunan sisäpuolelle vähintään 1 m korkeudelle lattiasta. Ohjauspaneeli voidaan asentaa infrasaunan ulkopuolelle.

Kuva 4. Lämpöanturin tyyppi- ja sijaintivaihtoehdot Bild 4. Alternativ för givaretyp och placering

>1000 mm 360° 180° >500 mm

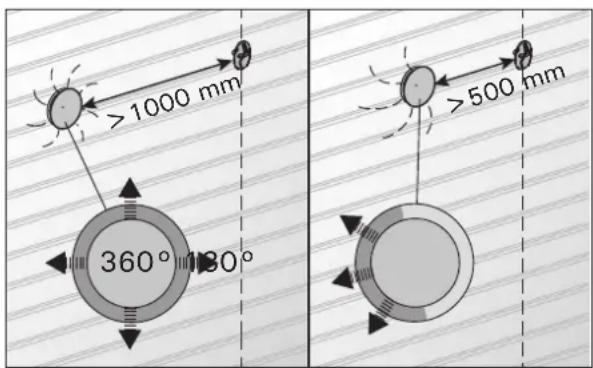

Kuva 5. Anturin minimietäisyys tuloilmaventtiilistä Bild 5. Givarens minsta avständ från ett ventilationsgaller

3.2. Tehoyksikön asentaminen

Asenna tehoyksikkö kuivaan tilaan infrasaunan ulkopuolelle (ympäristölämpötila >0 °C). Tehoyksikön kannen avaaminen ja tehoyksikön kiinnittäminen on esitetty kuvassa 6.

Huom! Tehoyksikköä ei saa upottaa rakenteisiin, koska siitä seuraa tehoyksikön sisäisten komponenttien ylikuumeneminen ja laitteen tuhoutuminen. Varmista riittävä ilmanvaihto laitteen ympärillä. Katso kuva 6.

Kuva 6. Tehoyksikön kannen avaaminen ja tehoyksikön kiinnittäminen Bild 6. Öppna höljet på strömförsörjningsenheten och montera enheten

3.2.1. Sähkökytkennät

Tehoyksikön sähkökytkennät tehdään kuvan 7 mukaisesti. Katso myös säteilijöiden mukana toimitettava asennusohje.

Liitäntäkaapelina tulee käyttää kumikaapelityyppiä H07RN-F, mikäli johdotus infrapunasäteilijästä ei tule rakenteiden sisälle. Ensisijaisesti laitteen johdotuksen tulisi olla rakenteiden sisällä (eristekerroksen ulkopuolella).

Huom! Jos verkkoliitäntäjohto vaurioituu, on valmistajan tai valmistajan huoltoedustajan tai vastaavan pätevän henkilön vaihdettava se vaaran välttämiseksi.

3.2.2. Multidrive

Korkeintaan 8 tehoyksikköä voidaan kytkeä sarjaan siten, että niitä käytetään samalla ohjauspaneelilla. Kytkentäperiaate on esitetty kuvassa 8.

Vain yhtä lämpöanturia voidaan käyttää. Liitä anturi joko ketjun ensimmäiseen tehoyksikköön tai ohjauspaneelin lämpöanturiliittimeen (3.1.).

3.2.3. Tehoyksikön sulakeviat

Vaihda rikkoutunut sulake uuteen, arvoltaan vastaavaan sulakkeeseen. Sulakkeiden sijainti tehoyksikössä on esitetty kuvassa 7.

- Jos releulostulojen sulakkeet ovat rikkoutuneet, valaistuksessa on vikaa. Tarkista valaistuksen toiminta ja johdotus.

Kuva 7. Sähkökytkennät

Bild 7. Elektriska anslutningar


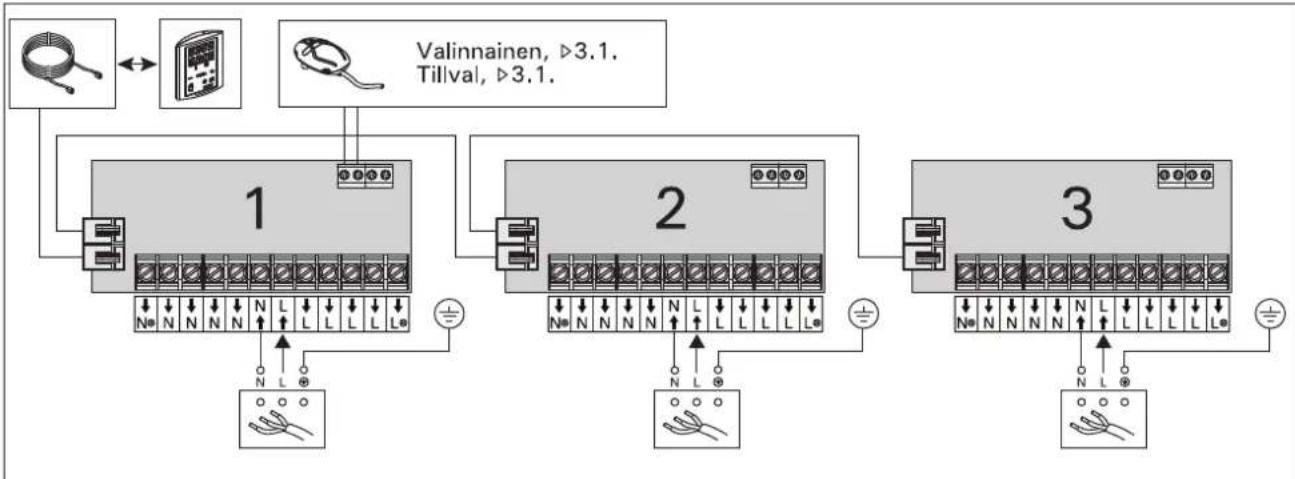

Kuva 8. Multidrive
Bild 8. Multidrive

3.3. Ohjauspaneelin asentaminen

Asenna ohjauspaneeli kuivaan, käytön kannalta sopivimpaan paikkaan infrasaunan sisä-tai ulkopuolelle (ympäristölämpötila >0 °C). Kuva 9.

A. Pujota datakaapeli takakannen reiän läpi.
B. Kiinnitä takakansi ruuveilla seinään.
C. Työnnä datakaapeli liittimeen.
D. Kiinnitä lämpöanturi (katso vaihtoehdot kohdasta 3.1.)
E. Paina etukansi kiinni takakanteen.

Infrasaunan ilman tulisi vaihtua kuusi kertaa tunnissa.

Kuvassa 10 on esimerkkejä ilmanvaihtoratkaisuista.

3.4. Ventilation

A. Tuloilmaventtiilin sijoitusalue. Jos ilmanvaihto on koneellinen, sijoita tuloilmaventtiili infra-saunan kattoon tai seinään lähelle kattoa. Jos ilmanvaihto on painovoimainen, sijoita tuloilmaventtiili seinään lähelle lattiaa. Tuloilmaputken halkaisijan tulee olla 50–100 mm.
B. Poistoilmaventtiili. Sijoitapoistoilmaventtiilimahdollisimman kauas tuloilmaventtiilistä ja lähelle lattiaa. Poistoilmaputken halkaisijan tulisi olla kaksi kertaa tuloilmaputken halkaisijaa suurempi.
C. Jos poistoilmaventtiili on viereisen huoneen puolella, infrasaunan oven kynnysraon tulee olla vähintään 100 mm. Koneellinen poistoilmanvaihto pakollinen.

Suosittelemme käyttämään vain valmistajan varaosia. Använd endast tillverkarens reservdelar.
