Caractéristiques techniques	Processeur Intel Core de 10e génération, jusqu'à 64 Go de RAM, stockage SSD M.2 PCIe 3.0, ports USB 3.2, HDMI, Ethernet, Wi-Fi 6.
Utilisation	Idéal pour les bureaux, les environnements de travail à distance, et les applications multimédia.
Maintenance et réparation	Accès facile aux composants internes pour mise à niveau de la RAM et du stockage, documentation disponible pour les réparations.
Sécurité	Fonctionnalités de sécurité intégrées, y compris TPM 2.0 pour le chiffrement des données.
Informations générales	Format compact, faible consommation d'énergie, compatible avec divers systèmes d'exploitation.

FOIRE AUX QUESTIONS - PN61S ASUS

Comment réinitialiser mon ASUS PN61S aux paramètres d'usine ?

Pour réinitialiser votre ASUS PN61S, accédez aux paramètres du système, puis sélectionnez 'Mise à jour et sécurité'. Cliquez sur 'Récupération' et choisissez 'Réinitialiser ce PC'. Suivez les instructions à l'écran.

Que faire si mon ASUS PN61S ne démarre pas ?

Vérifiez si l'alimentation est correctement branchée. Si les voyants ne s'allument pas, essayez une autre prise électrique ou un autre câble d'alimentation. Si le problème persiste, contactez le support technique.

Comment mettre à jour les pilotes de mon ASUS PN61S ?

Accédez au site officiel d'ASUS, recherchez votre modèle PN61S et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions fournies.

Mon ASUS PN61S surchauffe, que dois-je faire ?

Assurez-vous que les ventilations ne sont pas obstruées. Nettoyez régulièrement la poussière à l'intérieur de l'appareil et utilisez-le sur une surface plane pour une meilleure circulation de l'air.

Comment connecter mon ASUS PN61S à un réseau Wi-Fi ?

Cliquez sur l'icône Wi-Fi dans la barre des tâches, sélectionnez votre réseau, entrez le mot de passe et cliquez sur 'Se connecter'.

Pourquoi mon ASUS PN61S ne reconnaît pas mon moniteur externe ?

Vérifiez que le câble de connexion est correctement branché. Essayez de changer le port ou le câble. Vous pouvez aussi utiliser la combinaison de touches Windows + P pour choisir le mode d'affichage.

Comment augmenter la mémoire de mon ASUS PN61S ?

Ouvrez le boîtier de l'appareil et localisez les emplacements de mémoire. Ajoutez des modules de RAM compatibles avec le modèle PN61S. Consultez le manuel d'utilisation pour des instructions détaillées.

Le son de mon ASUS PN61S ne fonctionne pas, que faire ?

Vérifiez si le volume est activé et augmentez-le. Assurez-vous que les pilotes audio sont à jour. Testez également avec des écouteurs ou des haut-parleurs externes.

Comment effectuer un diagnostic matériel sur mon ASUS PN61S ?

Accédez à 'Paramètres', puis à 'Mise à jour et sécurité'. Cliquez sur 'Dépanner' et choisissez le type de diagnostic que vous souhaitez effectuer.

Que faire si mon ASUS PN61S est lent ?

Fermez les applications inutilisées, désinstallez les programmes non nécessaires et effectuez un nettoyage de disque. Vous pouvez aussi envisager d'augmenter la mémoire RAM ou d'installer un SSD.

MODE D'EMPLOI PN61S ASUS

ASUS contact information ASUSTeK COMPUTER INC. Address 4F, No. 150, Li-Te Road, Peitou, Taipei 112, Taiwan Telephone [phone] Fax [phone] Web site www.asus.com Technical Support Telephone [phone] Fax [phone], ext. 9101# Online support https://www.asus.com/support/Product/ ContactUs/Services/questionform/?lang=en ASUS COMPUTER INTERNATIONAL (America) Address 48720 Kato Rd., Fremont, CA 94538, USA Telephone [phone] Fax [phone] Web site http://www.asus.com/us/ Technical Support Support fax [phone] Telephone [phone] Online support https://www.asus.com/support/Product/ ContactUs/Services/questionform/?lang=en-us ASUS COMPUTER GmbH (Germany and Austria) Address Harkort Str. 21-23, 40880 Ratingen, Germany Fax [phone] Web site http://www.asus.com/de Online contact http://eu-rma.asus.com/sales Technical Support Telephone [phone] Support Fax [phone] Online support https://www.asus.com/support/Product/ ContactUs/Services/questionform/?lang=de-de Call center: https://www.asus.com/support/CallUs44 PN61 SeriesMini PC Série PN61 Manuel de l'utilisateurINFORMATIONS SUR LES DROITS D'AUTEUR Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”). ASUS FOURNIT CE MANUEL "EN L'ÉTAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIABILITÉ OU D'ADÉQUATION À UN BUT PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, SES CADRES, SES EMPLOYÉS OU SES AGENTS NE PEUVENT ÊTRE TENUS RESPONSABLES DES DÉGÂTS INDIRECTS, SPÉCIAUX, ACCIDENTELS OU CONSÉCUTIFS Y COMPRIS LES DÉGÂTS POUR MANQUE À GAGNER, PERTES DE PROFITS, PERTE DE JOUISSANCE OU DE DONNÉES, INTERRUPTION PROFESSIONNELLE OU ASSIMILÉ, MÊME SI ASUS A ÉTÉ PRÉVENU DE LA POSSIBILITÉ DE TELS DÉGÂTS DÉCOULANT DE TOUT DÉFAUT OU ERREUR DANS LE PRÉSENT MANUEL OU PRODUIT. Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des ns d'identication ou d'explication, et au seul bénéce des propriétaires, sans volonté d'infraction. LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'EST EN AUCUN CAS RESPONSABLE D'ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS. Copyright © 2019 ASUSTeK COMPUTER INC. Tous droits réservés.

CLAUSE DE RESPONSABILITÉ LIMITÉE

Des dommages peuvent survenir suite à un défaut sur une pièce fabriquée par ASUS ou un tiers. Vous avez le droit à des dommages et intérêts auprès d'ASUS. Dans un tel cas, indépendamment de la base sur laquelle vous avez droit de revendiquer les dommages et intérêts auprès d'ASUS, ASUS ne peut être responsable de plus que des dommages et intérêts pour les dommages corporels (y compris la mort) et les dégâts aux biens immobiliers et aux biens personnels tangibles ; ou les autres dommages et intérêts réels et directs résultant de l'omission ou de la défaillance d'exécuter ses devoirs légaux au titre de la présente Déclaration de Garantie, jusqu'au prix forfaitaire ociel de chaque produit. ASUS n'est responsable et ne peut vous indemniser qu'au titre des pertes, des dégâts ou revendications basés sur le contrat, des préjudices ou des infractions à cette Déclaration de Garantie. Cette limite s'applique aussi aux fournisseurs d'ASUS et à ses revendeurs. Il s'agit du maximum auquel ASUS, ses fournisseurs, et votre revendeur, sont collectivement responsables. EN AUCUNE CIRCONSTANCE ASUS N'EST RESPONSABLE POUR CE QUI SUIT : (1) LES REVENDICATIONS DE TIERS CONTRE VOUS POUR DES DOMMAGES ET INTÉRÊTS ; (2) LES PERTES, OU DÉGÂTS, À VOS ENREGISTREMENTS DE DONNÉES ; OU (3) LES DOMMAGES ET INTÉRÊTS SPÉCIAUX, FORTUITS, OU INDIRECTS OU POUR N'IMPORTE QUELS DOMMAGES ET INTÉRÊTS ÉCONOMIQUES CONSÉCUTIFS (INCLUANT LES PERTES DE PROFITS OU D'ÉCONOMIES), ET CE MÊME SI ASUS, SES FOURNISSEURS OU VOTRE REVENDEUR SONT INFORMÉS D'UNE TELLE POSSIBILITÉ.

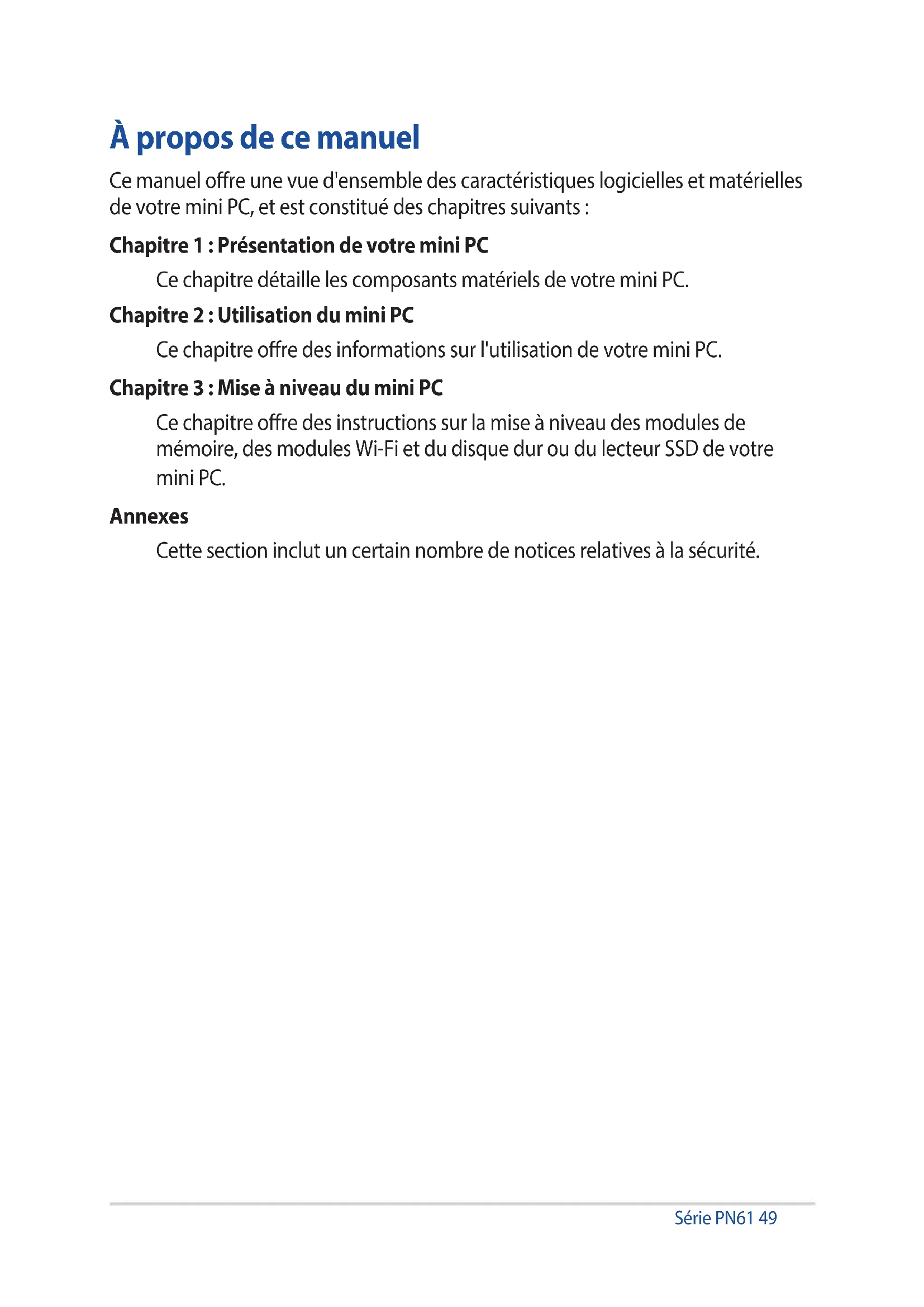

Chapitre 1 : Présentation de votre mini PC

Ce chapitre détaille les composants matériels de votre mini PC.

Chapitre 2 : Utilisation du mini PC

Ce chapitre ore des informations sur l'utilisation de votre mini PC.

Chapitre 3 : Mise à niveau du mini PC

Ce chapitre ore des instructions sur la mise à niveau des modules de mémoire, des modules Wi-Fi et du disque dur ou du lecteur SSD de votre mini PC. Annexes Cette section inclut un certain nombre de notices relatives à la sécurité.50 Série PN61 Messages Pour mettre en valeur les informations essentielles oertes par ce guide, les messages sont présentés de la manière qui suit : IMPORTANT ! Ce message contient des informations essentielles devant être suivies pour compléter une tâche. REMARQUE : Ce message contient des informations et des astuces additionnelles pouvant vous aider à compléter certaines tâches. AVERTISSEMENT ! Ce message contient des informations importantes devant être suivies pour garantir votre sécurité lors de l'exécution de certaines tâches et de ne pas endommager les données du mini PC et ses composants. Typographie Texte en gras Indique un menu ou un élément à sélectionner. Italique Indique les sections de ce manuel auxquelles vous pouvez vous référer.Série PN61 51 Contenu de la boîte La boîte de votre mini PC contient les éléments suivants : Mini PC ASUS Série PN61 Adaptateur secteur* Cordon d'alimentation* Documentation technique52 Série PN61 REMARQUE :

• *L'adaptateursecteurpeutvarierenfonctiondumodèle,dupaysou de la région d'achat.

• Certainsaccessoiresfournispeuventvarierenfonctiondumodèle. Pour plus de détails sur ces accessoires, consultez leur manuel respectif.

• Lesillustrationsdel'appareilsontdonnéesàtitreindicatif uniquement. Les caractéristiques du produit peuvent varier en fonction du modèle.

• Sil'appareiloul'undesescomposantstombeenpannedansdes conditions d'utilisation normales, et ce lors de la période de garantie, rendez-vous dans le service client ASUS le plus proche de chez vous muni de la carte de garantie pour une prise sous garantie de votre appareil.1 Présentation de votre mini PC54 Série PN61 Caractéristiques matérielles Vue avant Bouton d'alimentation Ce bouton d'alimentation permet d'allumer ou d'éteindre le mini PC. Vous pouvez aussi l'utiliser pour basculer le mini PC en mode veille ou appuyer sur ce bouton pendant environ quatre (4) secondes pour éteindre le mini PC. Prise casque / microphone Cette prise est utilisée pour connecter la sortie audio de l'ordinateur à des haut-parleurs équipés d'un amplicateur ou un casque. Vous pouvez aussi utiliser cette prise pour connecter un microphone au mini PC. Port USB 3.1 Gen 2 Type-C™ L'interface USB Type-C™ (Universal Serial Bus Type-C™) ore des taux de transfert de données allant jusqu'à 10 Gb/s. Ce port prend aussi en charge la technologie Battery Charging 1.2 pour vous permettre de recharger vos périphériques USB. REMARQUE : La technologie Battery Charging 1.2 n'est disponible que sur certains modèles et fournit un courant de sortie jusqu'à 5V / 1,5A.Série PN61 55 Port USB 3.1 Gen 1 L'interface USB 3.1 Gen 1 (Universal Serial Bus 3.1 Gen 1) ore des taux de transfert de données allant jusqu'à 5 Gb/s. Témoin d'activité du disque dur Ce voyant lumineux s'allume pour indiquer que le mini PC accède à un ou plusieurs supports de stockage comme le disque dur interne.56 Série PN61 Côté gauche Fentes d'aération (entrée d'air) Ces fentes d'aération permettent à l'air frais de pénétrer à l'intérieur du châssis et de refroidir le mini PC. IMPORTANT : Assurez-vous qu'aucun objet ne bloque les fentes d'aération pour garantir une dissipation optimale de la chaleur et une bonne ventilation de l'air.Série PN61 57 Côté droit Fentes d'aération (entrée d'air) Ces fentes d'aération permettent à l'air frais de pénétrer à l'intérieur du châssis et de refroidir le mini PC. IMPORTANT : Assurez-vous qu'aucun objet ne bloque les fentes d'aération pour garantir une dissipation optimale de la chaleur et une bonne ventilation de l'air. Encoche de sécurité Kensington® L'encoche Kensington® permet de sécuriser le mini PC à l'aide des dispositifs de sécurité compatibles.58 Série PN61 Vue arrière Port HDMI Ce port prend en charge les périphériques d'achage Full-HD tels que les moniteurs ou les téléviseurs LCD pour permettre l'achage sur un écran externe plus grand. REMARQUE : Ce port prend en charge jusqu'à la norme HDCP 2.0. Fentes d'aération (sortie d'air) Les fentes d'aération permettent d'expulser l'excès de chaleur du châssis du mini PC. IMPORTANT : Assurez-vous qu'aucun objet ne bloque les fentes d'aération pour garantir une dissipation optimale de la chaleur et une bonne ventilation de l'air.Série PN61 59 Port congurable Ce port varie en fonction des modèles et comprend les options de port suivantes : Port VGA Ce port est utilisé pour connecter votre mini PC à un périphérique d'achage externe. Port série (COM) Cette interface à neuf broches vous permet de connecter des périphériques dotés d'un connecteur série (ex : souris, modem, imprimante, etc.). Port réseau Insérez un câble réseau (RJ-45) à 8 broches dans ce port pour établir une connexion à un réseau local. Port DisplayPort Ce port est utilisé pour connecter votre mini PC à un périphérique d'achage externe. Port Thunderbolt 3 Ce port Thunderbolt 3 fournit les éléments suivants : taux de transfert de 40 Gb/s pour les périphériques Thunderbolt 3; USB 3.1 Gen 2, avec un taux de transfert allant jusqu'à 10 Gb/s; DisplayPort 1.2; et alimentation USB avec un courant de sortie jusqu'à 5V / 3A.60 Série PN61 Port USB 3.1 Gen 1 Type-C™ / Port combiné DisplayPort L'interface USB Type-C™ (Universal Serial Bus Type-C™) ore des taux de transfert de données allant jusqu'à 5 Gb/s et prend en charge la norme DisplayPort 1.2. Ce port permet de connecter le mini PC à un périphérique d'achage externe à l'aide d'un adaptateur USB Type-C™. Port réseau Insérez un câble réseau (RJ-45) à 8 broches dans ce port pour établir une connexion à un réseau local. Port USB 3.1 Gen 1 L'interface USB 3.1 Gen 1 (Universal Serial Bus 3.1 Gen 1) ore des taux de transfert de données allant jusqu'à 5 Gb/s. Prise d'alimentation Branchez l'adaptateur secteur sur cette prise pour convertir le courant alternatif en courant continu. Le courant passant par cette prise permet d'alimenter le mini PC. Pour éviter d'endommager le mini PC, utilisez toujours l'adaptateur secteur fourni. AVERTISSEMENT ! L'adaptateur peut atteindre une température élevée lorsque celui-ci est relié à l'appareil. Ne couvrez pas l'adaptateur et tenez-le éloigné de vous lorsque celui-ci est branché à une source d'alimentation.2 Utilisation de votre mini PC62 Série PN61 Mise en route Connecter l'adaptateur secteur à votre mini PC Pour connecter l'adaptateur secteur à votre mini PC : A. Connectez le cordon d'alimentation à l'adaptateur secteur. B. Reliez l'adaptateur secteur à la prise d'alimentation (CC) du mini PC. C. Branchez l'autre extrémité de l'adaptateur secteur sur une prise électrique fournissant un courant compris entre 100V et 240V. REMARQUE : L'apparence de l'adaptateur secteur peut varier en fonction du modèle et du pays ou de la région d'achat.Série PN61 63 REMARQUE : L'adaptateur secteur peut varier en fonction du modèle, du pays ou de la région d'achat. Pour plus d'informations sur les diérents adaptateurs, consultez le paragraphe suivant : Adaptateur secteur 90W

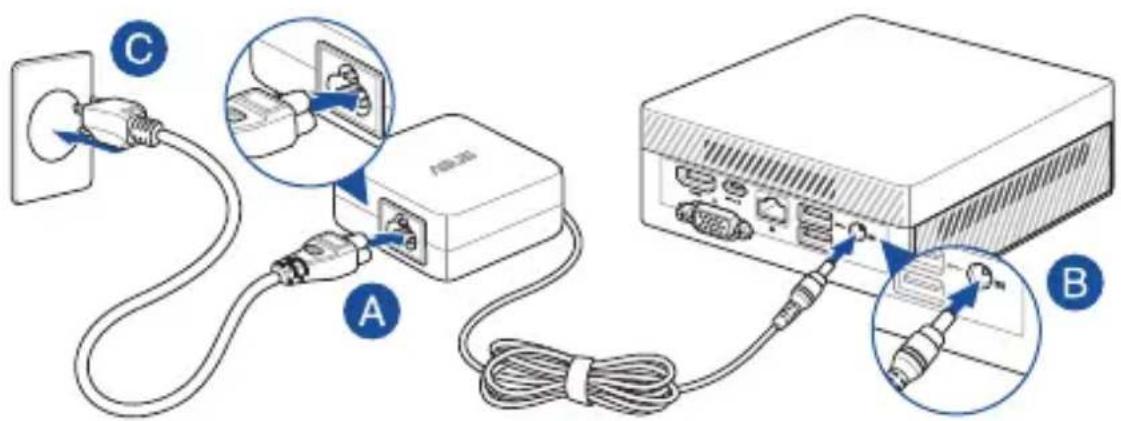

• Tensiond'entrée:100-240Vca

• Fréquenced'entrée:50-60Hz

• Courantdesortienominal:4,74A(90W)

• Tensiondesortienominale:19V Adaptateur secteur 65W

• Tensiond'entrée:100-240Vca

• Fréquenced'entrée:50-60Hz

• Ilestfortementrecommandéd'utiliseruniquementlecordon d'alimentation et l'adaptateur secteur fournis avec votre mini PC.

• Ilestfortementrecommandéd'utiliseruneprisereliéeàlaterrelors de l'utilisation de votre mini PC.

• SivousutilisezleminiPCenfonctionnementsursecteur,laprise électrique doit se trouver à proximité et être aisément accessible.

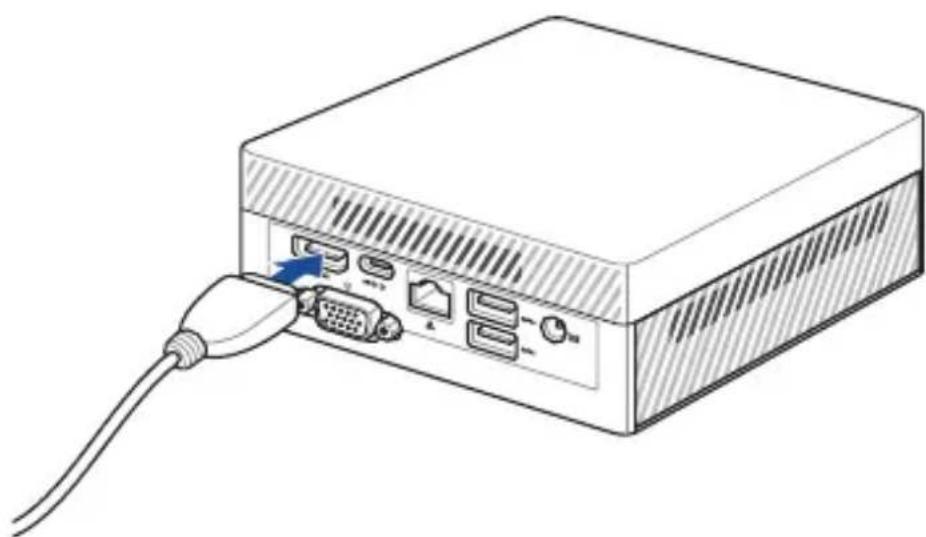

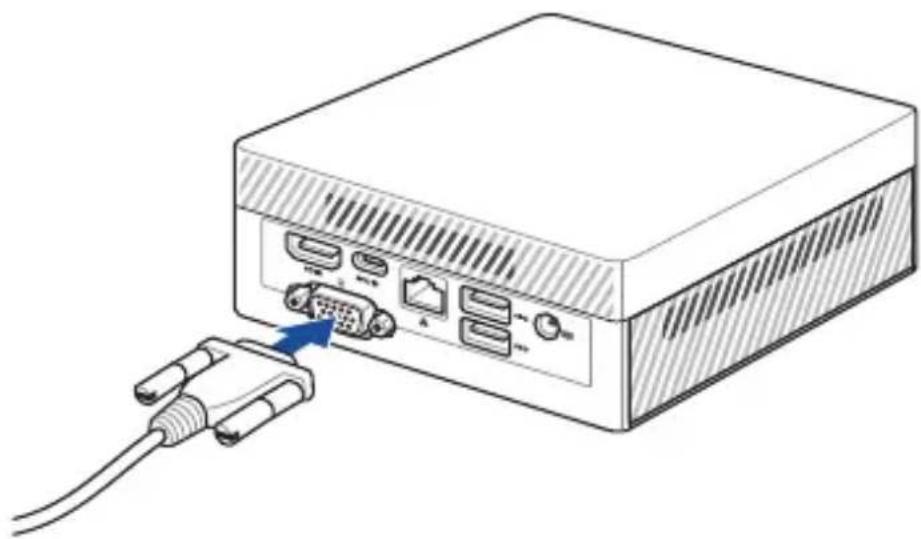

• PourdéconnectervotreminiPCdesasourced'alimentation, débranchez l'adaptateur secteur de la prise électrique.64 Série PN61 Connecter un périphérique d'achage au mini PC Vous pouvez connecter le mini PC à un écran externe ou un projecteur par le biais des interfaces de connexion suivantes :

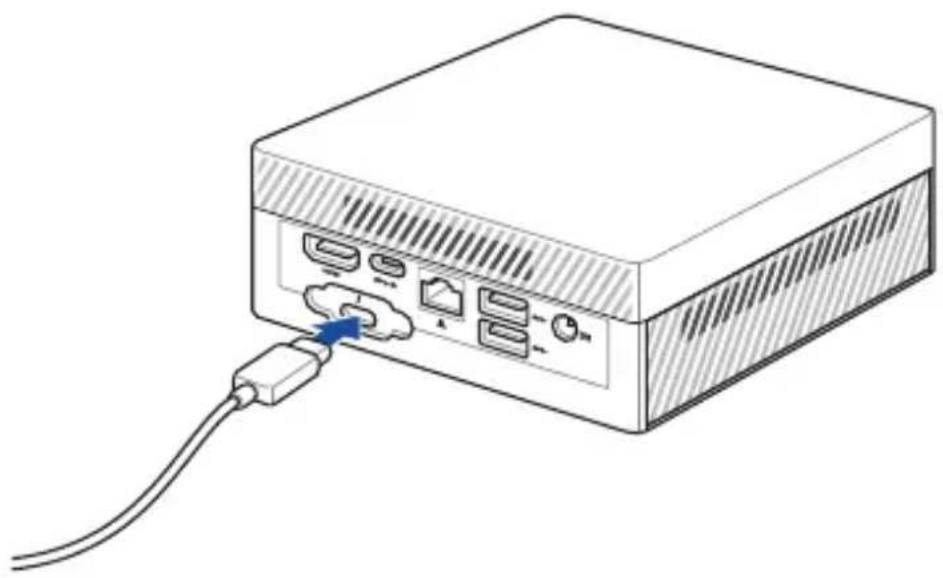

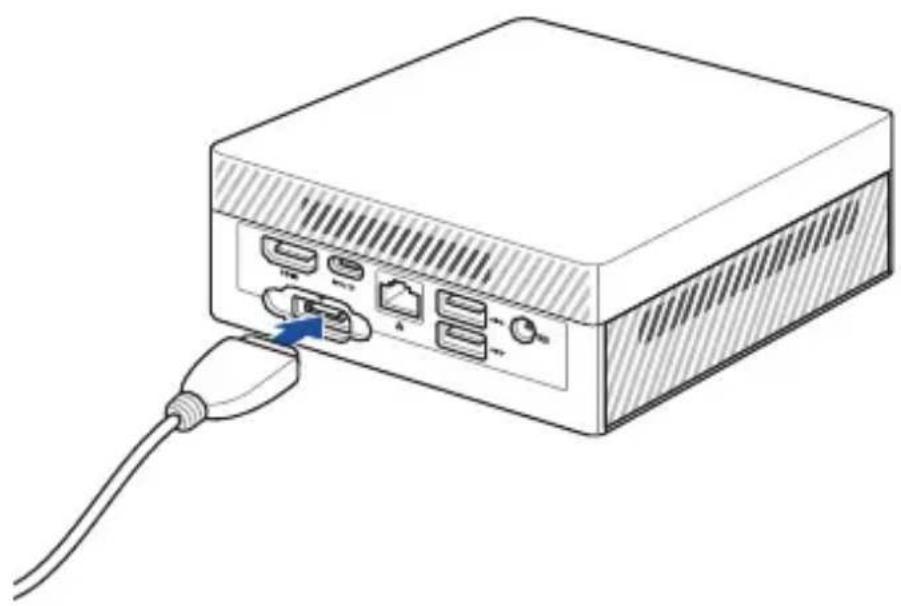

• Jusqu’àdeuxpanneauxd’achagepeuventêtreconnectés simultanément en utilisant le port combiné USB3.1 Gen 1 Type-C™/ DisplayPort et le port congurable*, ou le port combiné USB3.1 Gen 1 Type-C™/DisplayPort et le port HDMI.

• Lorsdel’utilisationduportHDMI,leportcongurable*sera désactivé et vice-versa.

• Assurez-vousquevotreappareilesthorstensionlorsquevous basculez entre le port HDMI et le port congurable*.

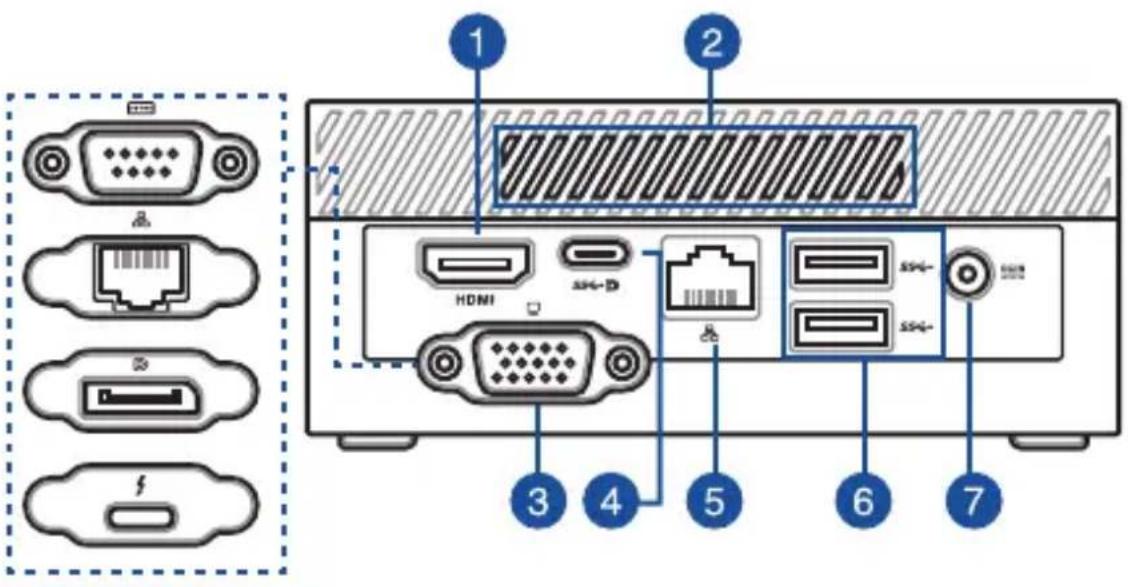

• Ce port peut varier en fonction du modèle. Veuillez consulter la section Caractéristiques matérielles pour localiser l'emplacement des diérents ports.Série PN61 65 Connexion d'un câble VGA Connexion d'un câble HDMI Pour connecter un périphérique d'achage externe à votre mini PC : Connectez une extrémité d'un câble HDMI, VGA, DisplayPort ou Thunderbolt 3 à un périphérique d'achage externe et l'autre extrémité au port HDMI, VGA, DisplayPort ou Thunderbolt 3 de votre mini PC.66 Série PN61 Connexion d'un câble DisplayPort Connexion d'un câble Thunderbolt 3Série PN61 67 Connecter un clavier ou une souris USB Le mini PC est compatible avec la plupart des souris et claviers USB. Vous pouvez également y connecter le dongle USB d'un clavier ou d'une souris sans l. Pour connecter un clavier ou une souris à votre mini PC : Connectez le câble USB de votre clavier ou souris à l'un des ports USB de votre mini PC. REMARQUE : Le type de clavier peut varier en fonction du pays ou de la région d'achat.68 Série PN61 Allumer votre mini PC Appuyez sur le bouton d'alimentation pour allumer votre mini PC.Série PN61 69 Éteindre le mini PC Si le mini PC ne répond pas ou s'il se bloque, maintenez le bouton d'alimentation enfoncé pendant au moins (4) secondes pour forcer le mini PC à s'éteindre. Basculer le mini PC en mode veille Pour basculer le mini PC en mode veille, appuyez brièvement sur son bouton d'alimentation. Accéder à l'interface de conguration du BIOS Le BIOS (Basic Input and Output System) stocke divers paramètres matériels nécessaires au démarrage du système du mini PC. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimales. Il est recommandé de ne pas modier les paramètres par défaut du BIOS sauf dans les cas suivants :

• Unmessaged'erreurapparaîtaudémarragedusystèmeetrequiertl'accèsau BIOS.

• Uncomposantinstallénécessiteunréglagespéciqueouunemiseàjourdu BIOS. AVERTISSEMENT ! Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modier les paramètres du BIOS qu'avec l'aide d'un technicien qualié.70 Série PN61 Charger les paramètres par défaut du BIOS Pour charger les valeurs par défaut de chaque paramètre du BIOS :

• AccédezauBIOSenappuyantsur<F2>ou<Suppr.>surl'écranduPOST. REMARQUE : Le POST (Power-On Self Test) est une série de tests de diagnostic exécutés à chaque démarrage du mini PC.

• NaviguezverslemenuExit (Sortie).

• Choisissezl'optionLoad Optimized Defaults (Charger les valeurs optimisées pardéfaut)ouappuyezsurlatouche<F5>.

• SélectionnezOK pour charger les valeurs par défaut du BIOS.3 Mise à niveau du mini PC72 Série PN61 IMPORTANT !

• Achetezetfaitesinstallerlesmodulesdemémoire,lacarteWi-Fiet/ ou le SSD uniquement auprès d'un revendeur agréé pour assurer une abilité et une compatibilité optimales. Renseignez-vous auprès d'un centre agréé pour plus d'informations.

• Assurez-vousquevosmainssontsèchesavantdeprocéder à l'installation de composants additionnels. Avant de procéder à l'installation, utilisez un bracelet antistatique ou touchez un objet métallique ou relié à la terre pour éviter d'endommager les modules de mémoire. REMARQUE : Les illustrations de cette section sont fournies à titre indicatif uniquement. L'emplacement des diérents éléments peut varier selon le modèle. Retirer le couvercle inférieur

1. Éteignez votre mini PC et

déconnectez tous les câbles et les périphériques.

2. Placez la face supérieure du

mini PC sur une surface plane et stable.

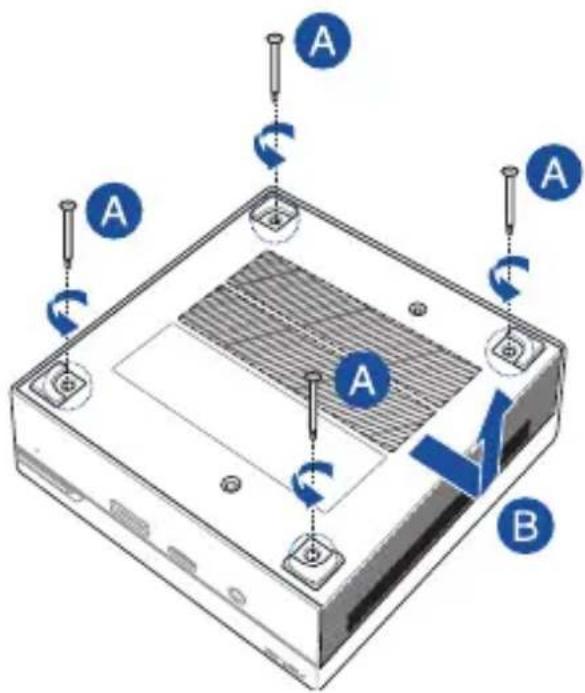

3. Retirez les quatre (4) vis du

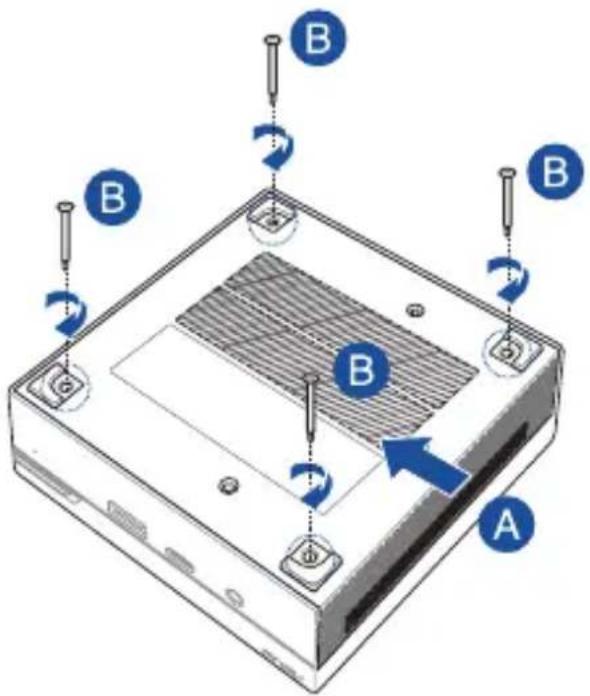

couvercle inférieur (A), puis faites glisser le couvercle inférieur vers la droite pour retirer le couvercle inférieur (B).Série PN61 73 Replacer le couvercle inférieur Poussez le couvercle inférieur du côté droit vers le côté gauche du mini PC (A), puis sécurisez-le à l'aide des quatre (4) vis retirées précédemment (B).74 Série PN61 Installer des modules de mémoire Votre mini PC est doté de deux interfaces de connexion SO-DIMM dédiées à l'installation de modules de mémoire DDR4. IMPORTANT ! Rendez-vous sur le site http://www.asus.com pour consulter la liste des modules de mémoire compatibles. Seuls les modules de mémoire DDR4 SO-DIMM peuvent être installés dans le mini PC.

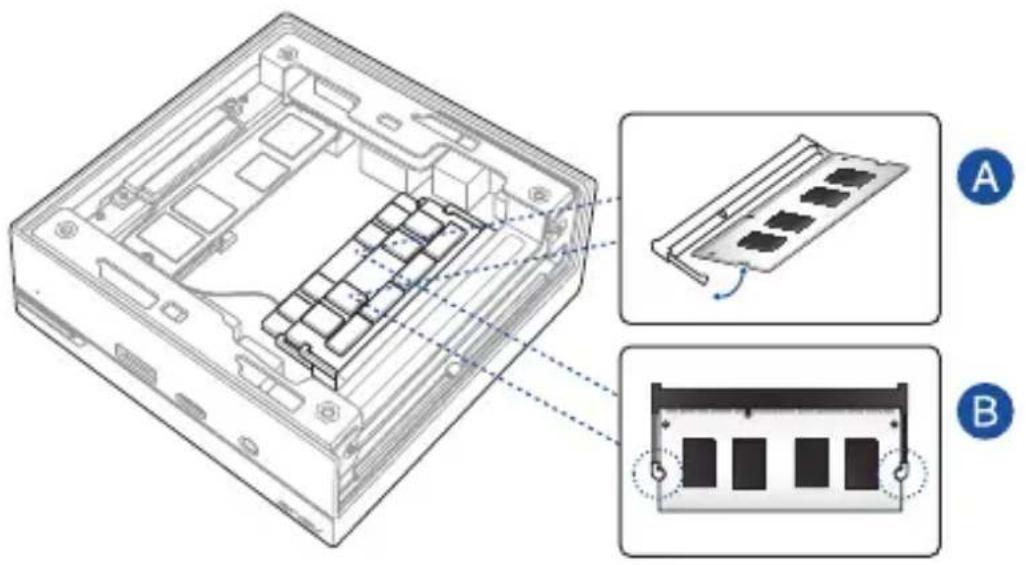

1. Alignez puis insérez le module de mémoire dans son interface de

connexion (A). Appuyez sur le module de mémoire jusqu'à ce qu'il soit bien sécurisé à son interface de connexion (B). Répétez les mêmes étapes pour installer un module de mémoire supplémentaire.Série PN61 75 IMPORTANT ! Cet appareil prend uniquement en charge les disques durs ou lecteurs SSD 2,5” 7 mm ou 9,5 mm. Installer un disque dur ou lecteur SSD 2,5”

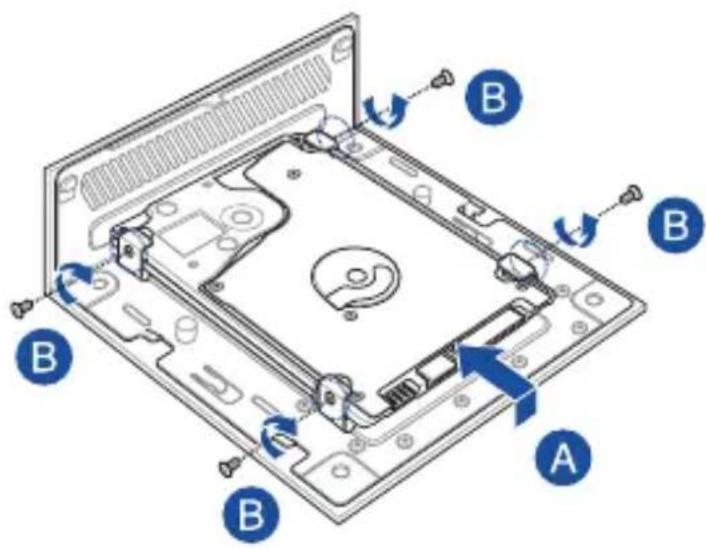

1. Préparez votre disque dur ou lecteur SSD 2,5”, puis alignez-le dans la baie de

stockage située sur le couvercle inférieur de votre mini PC.

2. Insérez le disque dur ou lecteur SSD dans la baie de stockage (A), puis

sécurisez le tout à l'aide de quatre (4) vis (B).76 Série PN61 Installer un module M.2 SSD (sur une sélection de modèles)

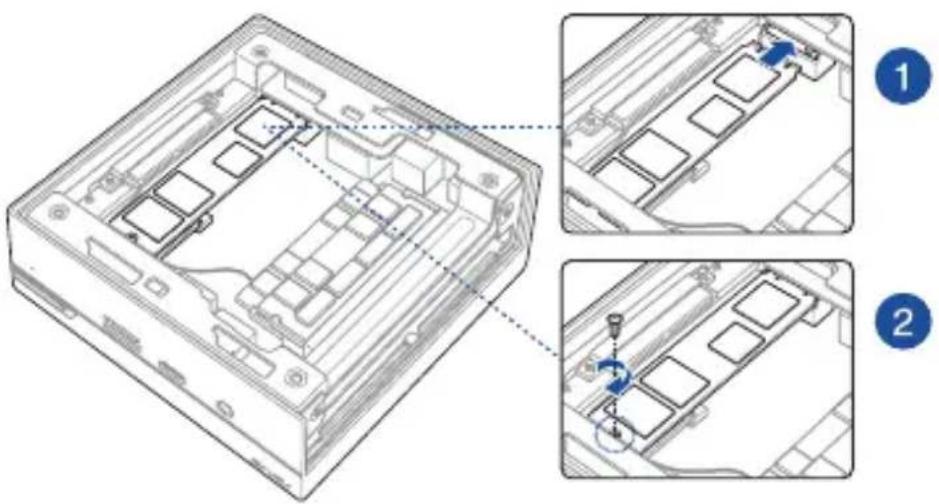

1. Alignez et insérez le module M.2 SSD 2280 dans le slot du mini PC.

2. Alignez le pas de vis du module M.2 SSD 2280 avec celui de l'emplacement

dédié à son installation à l'intérieur du VivoMini, puis sécurisez le tout à l'aide d'une des vis rondes de 3 mm fournies.Série PN61 77 Installer une carte Wi-Fi

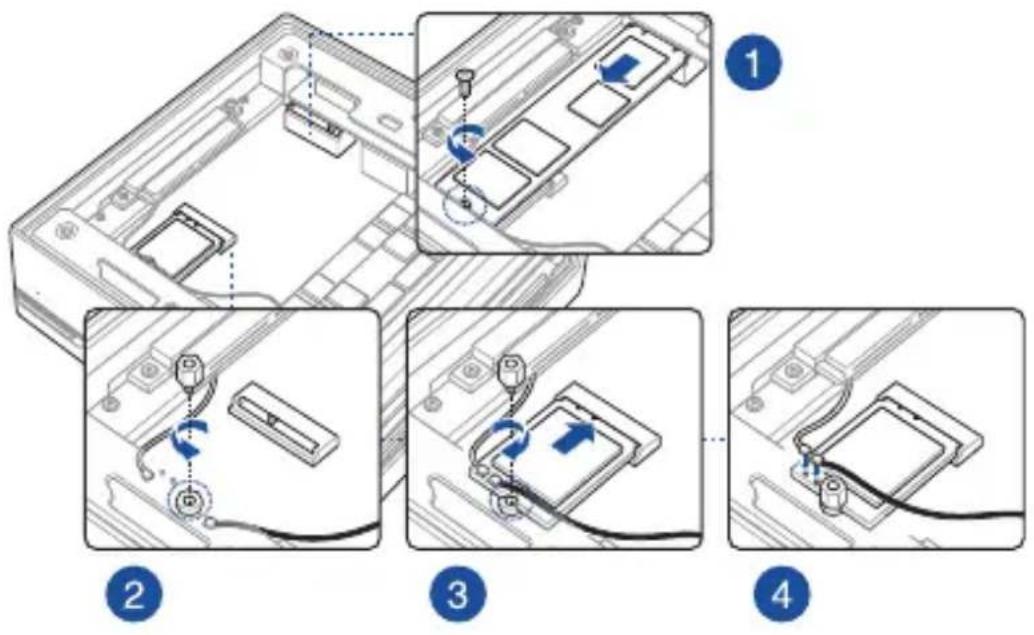

1. (optionnel) Retirez le module M.2 SSD si un module M.2 SSD est installé.

Pour retirer le module M.2 SSD, retirez la vis du pas de vis, puis retirez le module M.2 SSD.

2. Retirez la vis du socle M.2.

3. Alignez et insérez la carte Wi-Fi dans le slot du mini PC, alignez-la sur son

pas de vis, puis appuyez délicatement et xez-la en utilisant la vis du socle précédemment retirée.

4. (optionnel) Connectez les antennes à votre carte Wi-Fi.

REMARQUE : Votre mini PC intègre un slot M.2 dédié aux modules Wi-Fi et Bluetooth 2230. Rendez-vous sur le site http://www.asus.com pour consulter la liste des modules Wi-Fi et Bluetooth compatibles.78 Série PN61 REMARQUE :

• ConnectezlesantennesàvotrecarteWi-Fipeutaméliorerla réception des signaux sans l.

• Unlégerclicretentitpourindiquerquel'antenneestcorrectement connectée à la carte Wi-Fi.Annexes80 Série PN61 Consignes de sécurité Votre mini PC a été conçu et testé pour satisfaire aux normes de sécurité les plus récentes en matière d'équipements informatiques. Toutefois, an de garantir une utilisation sans risque de ce produit, il est important que vous respectiez les consignes de sécurité présentées dans ce manuel. Congurer le système

• Avantd'utiliservotresystème,lisezetsuivezlesinstructionsdela documentation.

• N'utilisezpasceproduitàproximitédeliquidesoud'unesourcedechaleur.

• Positionnezlesystèmesurunesurfacestable.

• Lesouverturessituéessurleboîtierdel'appareilsontdestinéesàla ventilation. Veillez à ne pas les bloquer ou les recouvrir. Assurez-vous de laisser beaucoup d'espace autour du système de ventilation. N'insérez jamais d'objet dans les ouvertures de ventilation.

• Utilisezceproduitdansunenvironnementdontlatempératureambianteest comprise entre 0˚C et 35˚C.

• Sivousutilisezunerallonge,vériezquelasommedesintensitésnominales des équipements connectés à la rallonge ne dépasse pas celle supportée par cette dernière.

• Cetéquipementdoitêtreinstalléetutiliséavecunminimumde20cmde distance entre la source de rayonnement et votre corps. Précautions à suivre lors de l'utilisation

• Nemarchezpassurlecordond'alimentationetneposezriendessus.

• Nerenversezpasd'eauoud'autresliquidessurlesystème.

• Lorsquelesystèmeestéteint,unecertainequantitédecourantrésiduel continue de circuler dans le système. Débranchez systématiquement le câble d'alimentation de la prise murale avant de nettoyer le système.Série PN61 81

La garantie ne couvre pas les appareils ayant été désassemblés par les utilisateurs Avertissement sur les batteries Lithium-Ion ATTENTION : Danger d'explosion si la batterie n'est pas correctement remplacée. Remplacer uniquement avec une batterie de type semblable ou équivalent, recommandée par le fabricant. Jeter les batteries usagées conformément aux instructions du fabricant. NE PAS jeter ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique, électronique et batterie contenant du mercure) ne doit pas être jeté avec les déchets ménagers. Vériez auprès de votre municipalité les dispositions locales en matière de mise au rebut des déchets électroniques.

• Déconnectezlesystèmedusecteuretdemandezconseilàvotrerevendeur ou à un technicien qualié si : – La prise ou le câble d'alimentation est endommagé. – Du liquide a été renversé sur le système. – Le système ne fonctionne pas correctement alors que les consignes ont été respectées. – Le système est tombé ou le boîtier est endommagé. – Les performances système s'altèrent.82 Série PN61 Informations réglementaires REACH En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/REACH.htm Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays. Notice relative au revêtement de l'appareil IMPORTANT ! Pour maintenir le niveau de sécurité électrique et fournir une meilleure isolation, un revêtement a été appliqué pour isoler le châssis de cet appareil. Veuillez toutefois noter que les zones de l'appareil où se trouvent les diérentes interfaces de connexion ne disposent pas de ce revêtement spécial. Note sur l'exposition aux fréquences radio Cet appareil doit être installé et utilisé en accord avec les instructions fournies et les antennes utilisées pour cet émetteur doivent être installées à au moins 20 cm de distance de toute personne et ne pas être situées près de ou utilisées conjointement avec une autre antenne ou un autre émetteur. Les instructions d'installation de l'antenne ainsi que les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour satisfaire aux normes en matière d'exposition aux fréquences radio.Série PN61 83 Rapport de la Commission Fédérale des Communications (FCC) Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes :

• Cetappareilnedoitpascréerd'interférencesnuisibles,et

• Cetappareildoittolérertouttyped'interférences,ycompriscelles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour orir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions du fabricant, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Réorienterourepositionnerl'antennederéception.

• Augmenterladistancedeséparationentrel'appareiletlerécepteur.

• Brancherl'appareilsuruneprisesecteurd'uncircuitdiérentdeceluiauquel le récepteur est branché.

• Consulterlerevendeurouuntechnicienradio/TVqualiépourobtenirde l'aide. IMPORTANT ! L'utilisation de cet appareil en extérieur dans la bande de fréquence de 5,15 à 5,25 GHz est interdite. Cet appareil ne possède pas de capacités Ad-hoc pour les bandes 5250-5350 et 5470-5725 MHz. ATTENTION ! Tout changement ou modication non expressément approuvé par le concessionnaire de cet appareil peut annuler le droit de l'utilisateur à faire fonctionner cet appareil.84 Série PN61 Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISED) Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. CAN ICES-3(B)/NMB-3(B)

Déclaration d'ISED relative à l'exposition aux fréquences radio au Canada Cet équipement a été testé et s'est avéré conforme aux limites établies par ISED en matière d'exposition aux radiations dans un environnement non contrôlé. An de rester en conformité avec ces exigences, évitez tout contact direct avec l'antenne pendant la transmission et suivez les instructions d'utilisation de ce manuel. Son utilisation est sujette aux deux conditions suivantes :

• Cetappareilnedoitpascréerd'interférences,et

• Cetappareildoittolérertouttyped'interférences,ycompriscelles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.Série PN61 85 Canaux d'opération sans l régionaux Amérique du Nord 2,412-2,462 GHz Canal 01 à canal 11 japon 2,412-2,484 GHz Canal 01 à canal 14 Europe ETSI 2,412-2,472 GHz Canal 01 à canal 1386 Série PN61 Fabricant ASUSTeK Computer Inc. Tél : [phone] Adresse : 4F, No. 150, LI-TE RD., PEITOU, TAIPEI 112, TAIWAN Représentant légal en Europe ASUSTeK Computer GmbH Adresse : HARKORT STR. 21-23, 40880 RATINGEN, GERMANY Produit conforme à la norme ENERGY STAR ENERGY STAR est un programme conjoint entre l'Agence pour la protection de l'environnement (EPA) et le département de l'Énergie (DOE) des États-Unis permettant de faire des économies d'argent tout en protégeant l'environnement par le biais de pratiques et de produits éco-énergétiques. Tous les produits ASUS portant le logo ENERGY STAR sont conformes au standard ENERGY STAR et intègrent la fonctionnalité d'économie d'énergie activée par défaut. L'ordinateur bascule automatiquement en mode veille après une période de 10 à 30 minutes d'inactivité. Pour sortir l'ordinateur du mode veille, cliquez sur la souris ou appuyez sur une touche quelconque du clavier. Veuillez consulter le site Web http://www.energystar.gov/powermanagement pour plus de détails sur la gestion d'énergie et ses avantages pour la protection de l'environnement. Vous pouvez également consulter le site http://www.energystar.gov pour plus d'informations sur le programme ENERGY STAR. REMARQUE : La norme ENERGY STAR n'est PAS compatible avec les modèles fonctionnant sous Freedos ou Linux.Série PN61 87 Informations de contact ASUS ASUSTeK COMPUTER INC. Adresse 4F, No. 150, Li-Te Road, Peitou, Taipei 112, Taiwan Téléphone [phone] Fax [phone] Site Web www.asus.com Support technique Téléphone [phone] Fax [phone], ext. 9101# Support en ligne https://www.asus.com/support/Product/ ContactUs/Services/questionform/?lang=en ASUS COMPUTER INTERNATIONAL (Amérique) Adresse 48720 Kato Rd., Fremont, CA 94538, USA Téléphone [phone] Fax [phone] Site Web http://www.asus.com/us/ Support technique Support fax [phone] Téléphone [phone] Support en ligne https://www.asus.com/support/Product/ ContactUs/Services/questionform/?lang=en-us ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse Harkort Str. 21-23, 40880 Ratingen, Germany Fax [phone] Site Web http://www.asus.com/de Contact en ligne http://eu-rma.asus.com/sales Support technique Téléphone [phone] Support Fax [phone] Support en ligne https://www.asus.com/support/Product/ ContactUs/Services/questionform/?lang=de-de Centre d'appels : https://www.asus.com/support/CallUs88 Série PN61
