Caractéristiques techniques	Processeur Intel Core i7, 16 Go de RAM, 512 Go SSD
Utilisation	Idéal pour les professionnels, le développement, et les applications multimédia
Maintenance et réparation	Accès facile aux composants internes pour mise à niveau de la RAM et du stockage
Sécurité	Support de la technologie TPM pour la sécurité des données
Informations générales	Compact et silencieux, conçu pour un usage intensif

FOIRE AUX QUESTIONS - NUC 15 Pro ASUS

Comment initialiser mon ASUS NUC 15 Pro pour la première fois?

Pour initialiser votre ASUS NUC 15 Pro, branchez-le à une source d'alimentation, connectez un écran via HDMI, puis allumez l'appareil. Suivez les instructions à l'écran pour configurer votre système d'exploitation.

Que faire si mon ASUS NUC 15 Pro ne s'allume pas?

Vérifiez que l'alimentation est correctement branchée et que le câble est en bon état. Essayez également de débrancher l'appareil pendant 30 secondes avant de le rebrancher et de le rallumer.

Comment mettre à jour les pilotes de mon ASUS NUC 15 Pro?

Rendez-vous sur le site officiel d'ASUS, recherchez votre modèle NUC 15 Pro, et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions fournies.

Mon ASUS NUC 15 Pro surchauffe. Que faire?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Nettoyez régulièrement la poussière à l'intérieur de l'appareil et envisagez d'utiliser un support de refroidissement si nécessaire.

Comment réinitialiser mon ASUS NUC 15 Pro aux paramètres d'usine?

Accédez aux paramètres de votre système d'exploitation, recherchez l'option de réinitialisation ou de restauration, et suivez les instructions pour réinitialiser l'appareil aux paramètres d'usine.

Puis-je ajouter plus de RAM à mon ASUS NUC 15 Pro?

Oui, l'ASUS NUC 15 Pro dispose de slots de RAM accessibles. Consultez le manuel de l'utilisateur pour les spécifications de compatibilité et les étapes d'installation.

Mon ASUS NUC 15 Pro ne détecte pas le Wi-Fi. Que faire?

Vérifiez que le mode avion n'est pas activé. Redémarrez le routeur et votre NUC, et assurez-vous que les pilotes de la carte réseau sont à jour.

Comment connecter mon ASUS NUC 15 Pro à un écran externe?

Utilisez un câble HDMI ou DisplayPort pour connecter votre NUC à l'écran externe. Sélectionnez ensuite la source appropriée sur l'écran.

Que faire si j'ai oublié le mot de passe de mon ASUS NUC 15 Pro?

Utilisez l'option de récupération de mot de passe sur l'écran de connexion, ou réinitialisez votre mot de passe en utilisant un disque de réinitialisation si vous en avez créé un.

Comment vérifier l'espace de stockage disponible sur mon ASUS NUC 15 Pro?

Accédez à 'Ce PC' dans l'explorateur de fichiers pour voir l'espace de stockage disponible sur vos disques. Vous pouvez également vérifier cela dans les paramètres de stockage.

L'ASUS NUC 15 Pro ne détecte pas mon disque dur. Que faire?

Vérifiez que le disque dur est correctement installé et alimenté. Accédez au BIOS pour voir si le disque est détecté et assurez-vous que les connexions sont sécurisées.

MODE D'EMPLOI NUC 15 Pro ASUS

Manuel de l'utilisateur Modèle réglementaire : NUC15CRK, NUC15CRH NUC 15 Pro NUC15CRK NUC15CRK-B NUC15CRH NUC15CRH-B2

INFORMATIONS SUR LES DROITS D'AUTEUR

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK Computer Inc ("ASUS"). ASUS FOURNIT CE MANUEL "EN L'ÉTAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIABILITÉ OU D'ADÉQUATION À UN BUT PARTICULIER. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit. Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction. LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'EST EN AUCUN CAS RESPONSABLE D'ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS. Copyright © 2025 ASUSTeK COMPUTER INC. Tous droits réservés.

CLAUSE DE RESPONSABILITÉ LIMITÉE

Des dommages peuvent survenir suite à un défaut sur une pièce fabriquée par ASUS ou un tiers. Vous avez le droit à des dommages et intérêts auprès d'ASUS. Dans un tel cas, indépendamment de la base sur laquelle vous avez droit de revendiquer les dommages et intérêts auprès d'ASUS, ASUS ne peut être responsable de plus que des dommages et intérêts pour les dommages corporels (y compris la mort) et les dégâts aux biens immobiliers et aux biens personnels tangibles ; ou les autres dommages et intérêts réels et directs résultant de l'omission ou de la défaillance d'exécuter ses devoirs légaux au titre de la présente Déclaration de Garantie, jusqu'au prix forfaitaire officiel de chaque produit. ASUS n'est responsable et ne peut vous indemniser qu'au titre des pertes, des dégâts ou revendications basés sur le contrat, des préjudices ou des infractions à cette Déclaration de Garantie. Cette limite s'applique aussi aux fournisseurs d'ASUS et à ses revendeurs. Il s'agit du maximum auquel ASUS, ses fournisseurs, et votre revendeur, sont collectivement responsables. En aucune circonstance ASUS n'est responsable pour ce qui suit : (1) les revendications de tiers contre vous pour des dommages et intérêts ; (2) les pertes, ou dégâts, à vos enregistrements de données ; ou (3) les dommages et intérêts spéciaux, fortuits, ou indirects ou pour n'importe quels dommages et intérêts économiques consécutifs (incluant les pertes de profits ou d'économies), et ce même si ASUS, ses fournisseurs ou votre revendeur sont informés d'une telle possibilité.

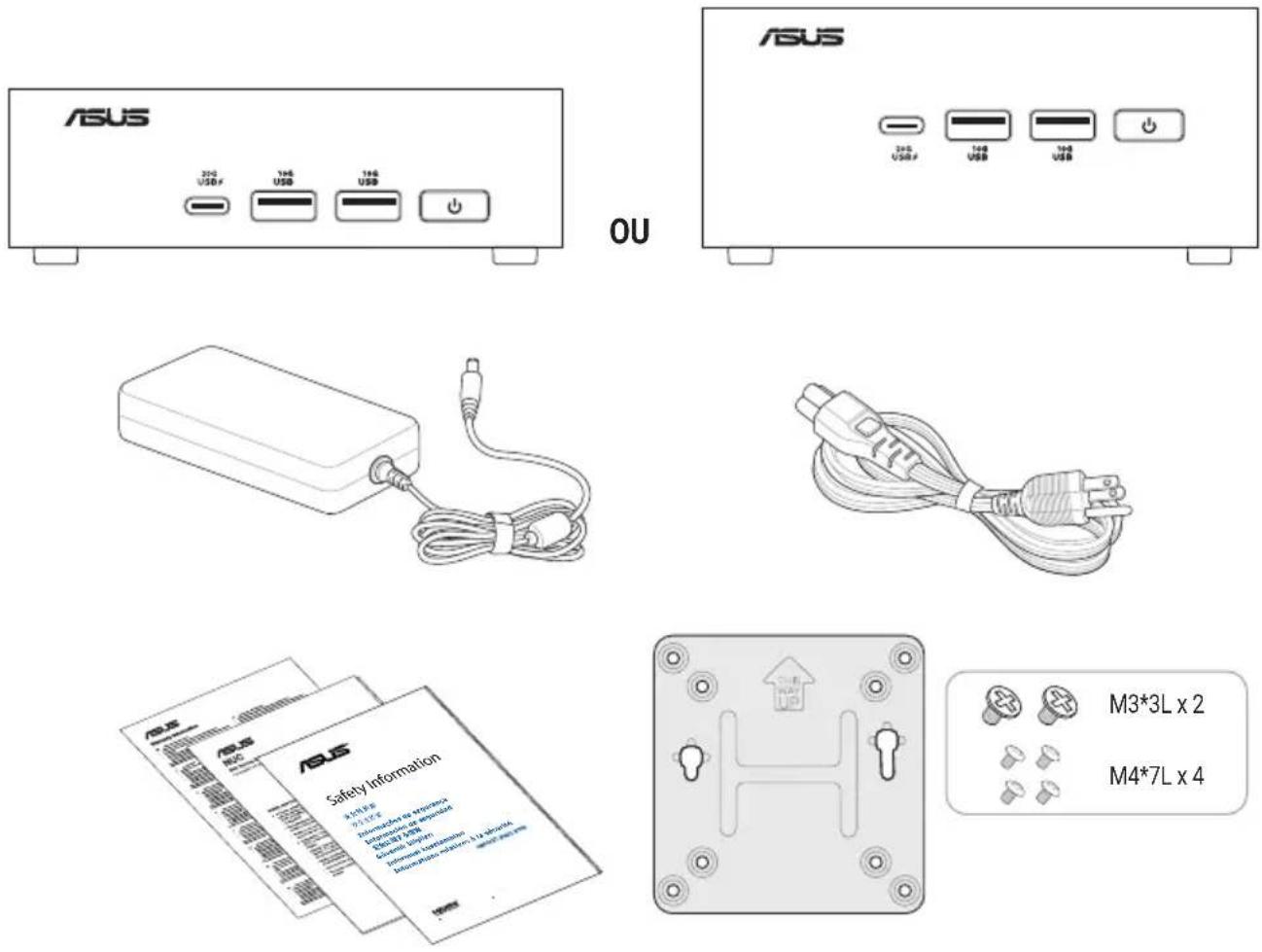

• Mini PC NUC (mémoire et SSD M.2 déjà inclus dans le système NUC ; système d'exploitation Windows 11 64 bits inclus) : Spécications et étapes pour congurer votre Mini PC NUC.

• Kit NUC (barebones) (Mémoire et SSD M.2 non inclus ; Système d'exploitation non inclus) : Spécications et étapes pour congurer votre kit NUC. REMARQUE : La mémoire, le SSD M.2 et le système d'exploitation sont vendus séparément pour cette unité (SKU). Public Ce manuel d'utilisation est destiné à fournir des informations de conguration de base pour le Mini PC NUC, le kit NUC et les composants aux fournisseurs, intégrateurs système, ingénieurs et techniciens qui ont besoin de ce niveau d'informations. Conventions utilisées dans ce manuel Pour mettre en valeur les informations essentielles offertes par ce guide, les messages sont présentés de la manière qui suit : IMPORTANT ! Ce message contient des informations essentielles devant être suivies pour compléter une tâche. REMARQUE : Ce message contient des informations et des astuces additionnelles pouvant vous aider à compléter certaines tâches. AVERTISSEMENT ! Ce message contient des informations importantes devant être suivies pour garantir votre sécurité lors de l'exécution de certaines tâches et de ne pas endommager les données du système NUC et ses composants.5 Autre notation courante # Utilisé après un nom de signal pour identier un signal actif faible (tel que USBP0#) Go Gigaoctet (1 073 741 824 octets) Go/s Gigaoctets par seconde Gb/s Gigabits par seconde Ko Kilo-octet (1024 octets) Kb Kilobit (1024 bits) kb/s 1000 bits par seconde Mo Mégaoctet (1 048 576 octets) Mo/s Mégaoctets par seconde Mb Mégabit (1 048 576 bits) Mb/s Mégabits par seconde TDP Enveloppe thermique xxh Une adresse ou une valeur de données se terminant par un h minuscule indique une valeur hexadécimale. x.x V Volts. Les tensions sont en courant continu (CC), sauf indication contraire. x.x A Ampères. Où trouver plus d'informations ? Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels. Site Web ASUS Le site web d'ASUS (www.asus.com) contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Informations d'identification de production Informations d'identication du produit ASUSTeK NUC Product NUC 15 Pro Nom du produit NUC 15 Pro NUC15CRK-B Kit NUC15CRH-B NUC15CRK Mini PC NUC15CRH6 Informations de sécurité et mise en garde

• Les accessoires fournis avec ce produit ont été conçus et vériés uniquement pour une utilisation avec ce dernier. N'utilisez jamais d'accessoires conçus pour d'autres produits an d'éviter tout risque d'électrocution ou incendie.

• Cet appareil peut interférer avec le fonctionnement de certains stimulateurs cardiaques, aides auditives ou autres appareils médicaux. Pour réduire le risque, maintenez une distance de séparation de 20 cm entre l'appareil et le dispositif médical. Consultez la documentation du dispositif médical pour plus d'informations.

• La modication du dispositif sans l, du dispositif de dissipation thermique, des composants de l'appareil ou du boîtier peut enfreindre les exigences de conformité réglementaire et entraîner des risques pour la sécurité. Risque d'explosion si la batterie n'est pas correctement remplacée. Les piles doivent être recyclées dans la mesure du possible. L'élimination des piles usagées doit être conforme aux réglementations environnementales locales.7 Contenu de la boîte Safety Information Q22627-1 / Revised Edition V16 / September 2023 15060-0JV40500安全性須知安全性須知Informações de segurançaInformación de seguridad安全に関する情報Güvenlik bilgileriInformasi keselamatanInformations relatives à la sécurité REMARQUE :

• Les spécifications du produit les plus récentes et les plus précises sont disponibles au téléchargement sur www.asus.com.

• Les images du produit et des accessoires sont fournies à titre indicatif uniquement. L'apparence réelle et les spécifications peuvent varier en fonction du modèle.

• L'adaptateur secteur peut varier en fonction du modèle et du pays (ou région) d'achat.

• La disponibilité du cordon d'alimentation peut varier en fonction du pays (ou région) d'achat.

• Les accessoires fournis peuvent varier en fonction du modèle. Pour plus de détails sur ces accessoires, consultez leur manuel respectif.

• Si l'appareil ou l'un de ses composants tombe en panne dans des conditions d'utilisation normales, et ce lors de la période de garantie, rendez-vous dans le service client ASUS le plus proche de chez vous muni de la carte de garantie pour une prise sous garantie de votre appareil. M3*3L x 2 M4*7L x 4 OU8 Vue avant (NUC15CRK) Vue arrière (NUC15CRK) Port USB 20 Gb/s Type-C® Port HDMI™ Port USB 10 Gb/s Port réseau Bouton d'alimentation Port USB 2.0 Prise d'alimentation Port 2 Thunderbolt™ 4 Type-C® avec DisplayPort 2.1 Port 1 Thunderbolt™ 4 Type-C® avec DisplayPort 2.1 REMARQUE : Profils d'alimentation du port Type-C® :

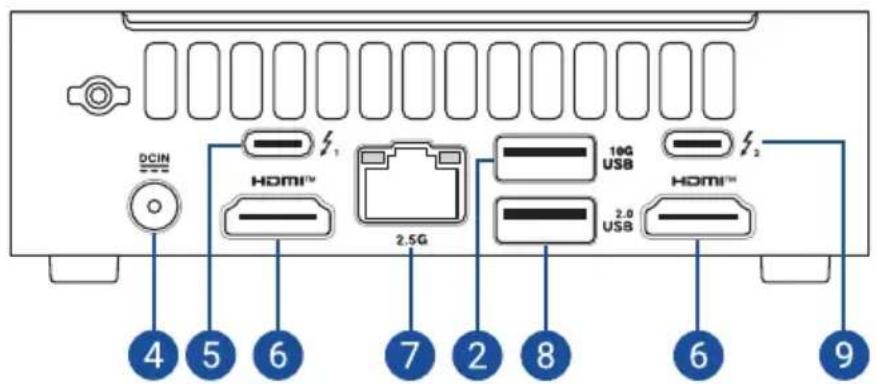

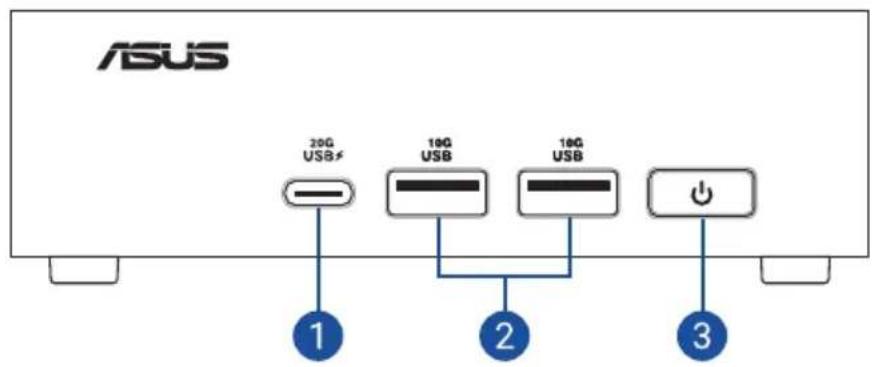

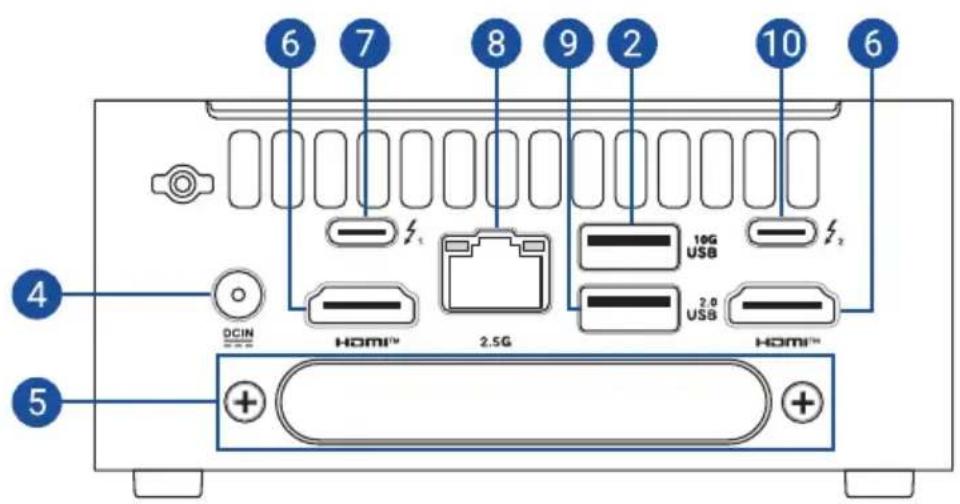

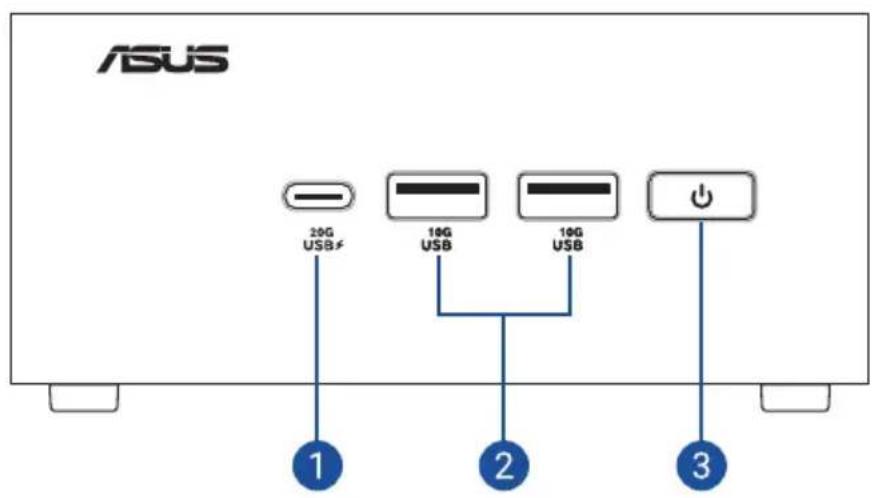

• 5V / 1,5A (secondaire)9 Vue avant (NUC15CRH) Vue arrière (NUC15CRH) Port USB 20 Gb/s Type-C® Port HDMI™ Port USB 10 Gb/s Port 1 Thunderbolt™ 4 Type-C® avec DisplayPort 2.1 Bouton d'alimentation Port réseau Prise d'alimentation Port USB 2.0 Façade du panneau arrière Port 2 Thunderbolt™ 4 Type-C® avec DisplayPort 2.110 Guide de configuration du Mini PC NUC Connecter un écran Port HDMI™ DisplayPort Type-C®

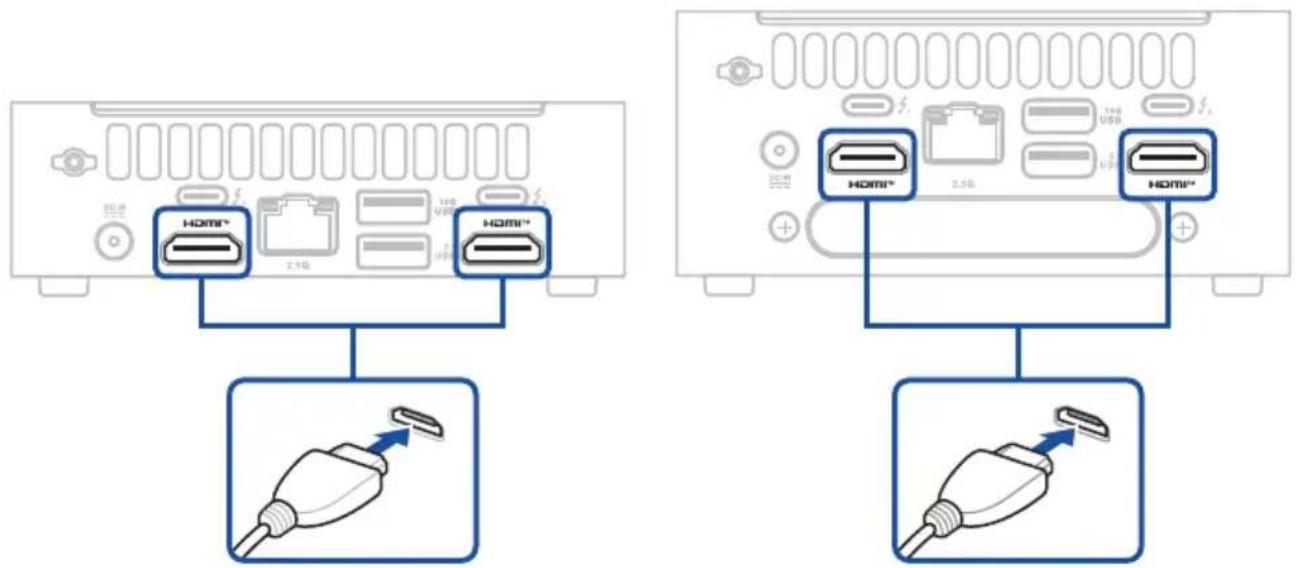

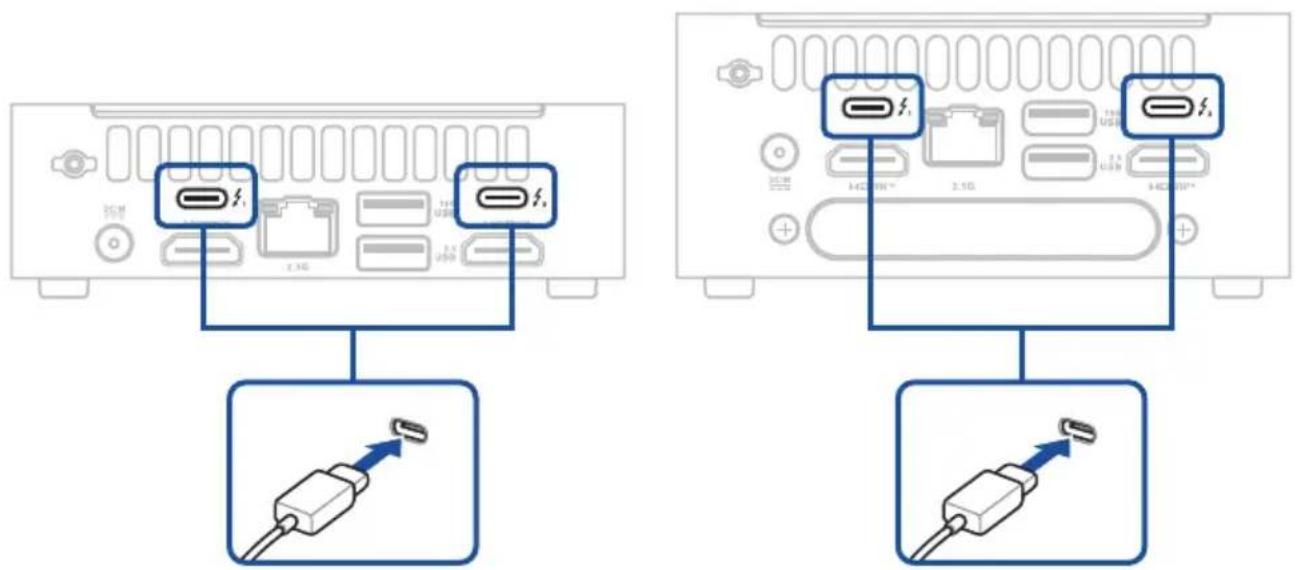

Tableau des résolutions d'affichage : Écran unique HDMI 1 Type-C® TBT/ DP 1 Type-C® TBT/ DP 2 HDMI 2 HDMI 1 (2.1 TMDS) 4K (3840 x 2160 @60Hz)

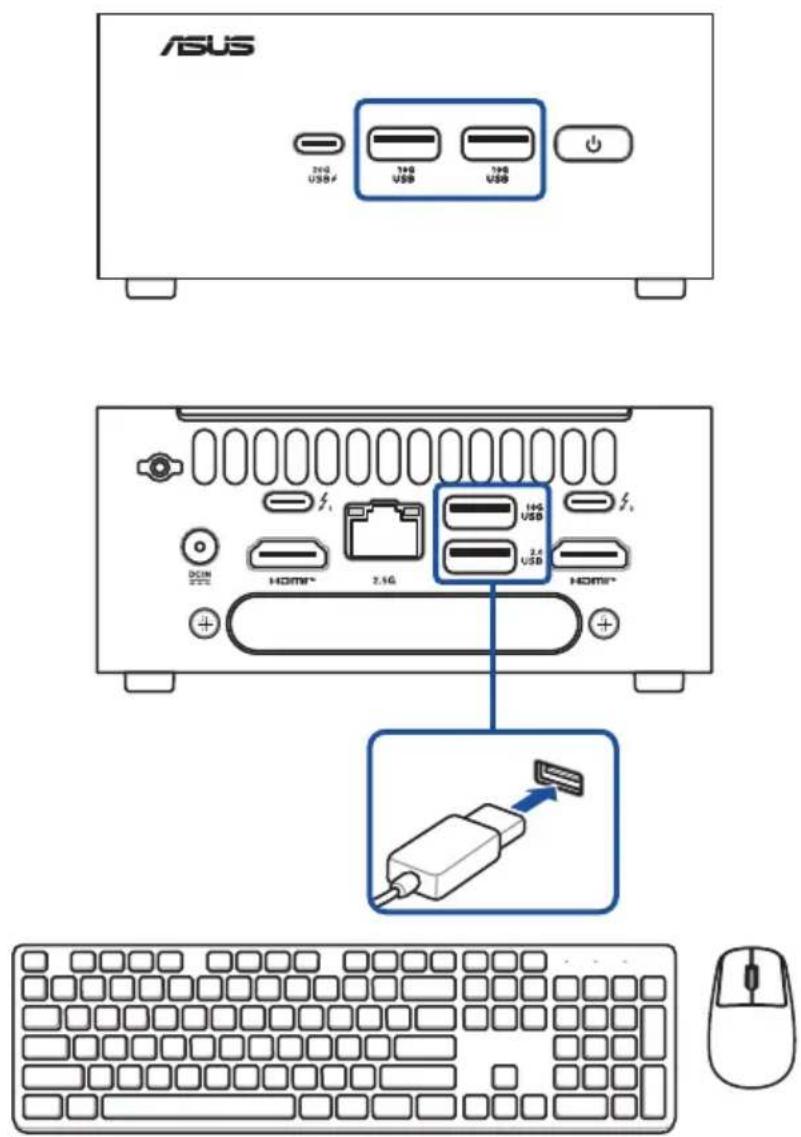

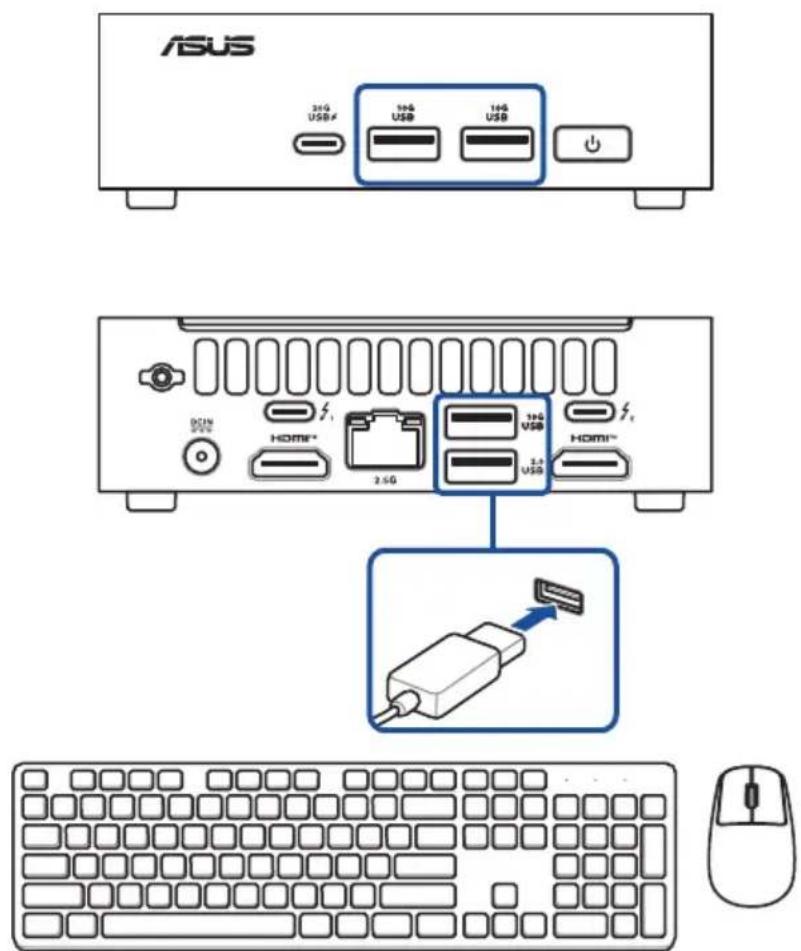

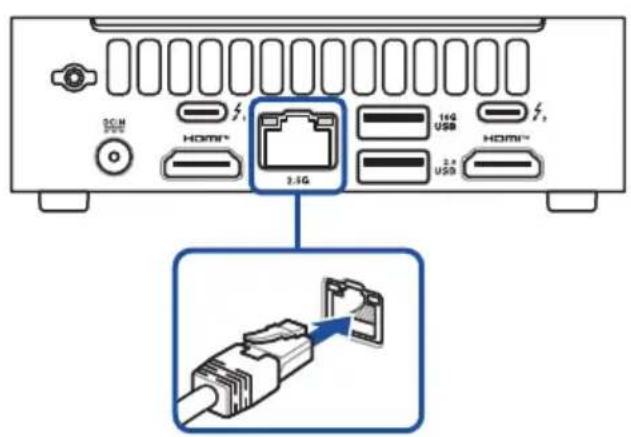

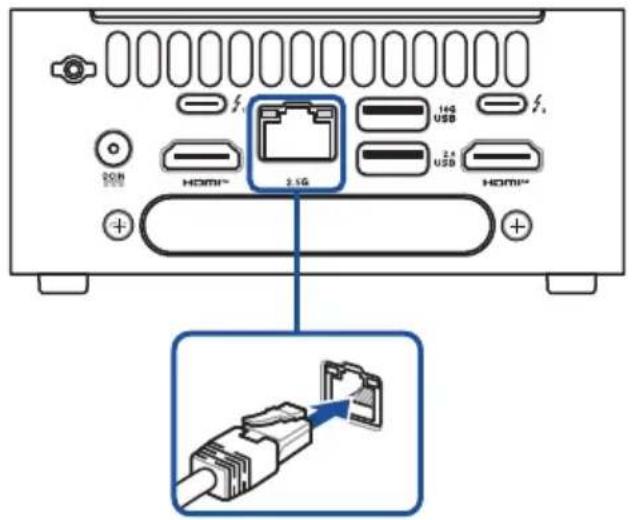

Connecter un clavier et une souris NUC15CRK14 NUC15CRH15 Connecter un câble réseau Voyant LED du port réseau : LED Lien LED Vitesse LED Vitesse État Description Éteint Connexion 100 Mb/s / 10 Mb/s JAUNE Connexion 1 Gb/s Vert Connexion 2,5 Gb/s LED Lien État Description Éteint Pas de lien Vert Lien établi Clignotant Activité de données NUC15CRH NUC15CRK16 Connecter l'adaptateur secteur NUC15CRH NUC15CRK17 REMARQUE : Pour plus de détails sur l'adaptateur et le système, consultez les informations suivantes : Adaptateur secteur 90W

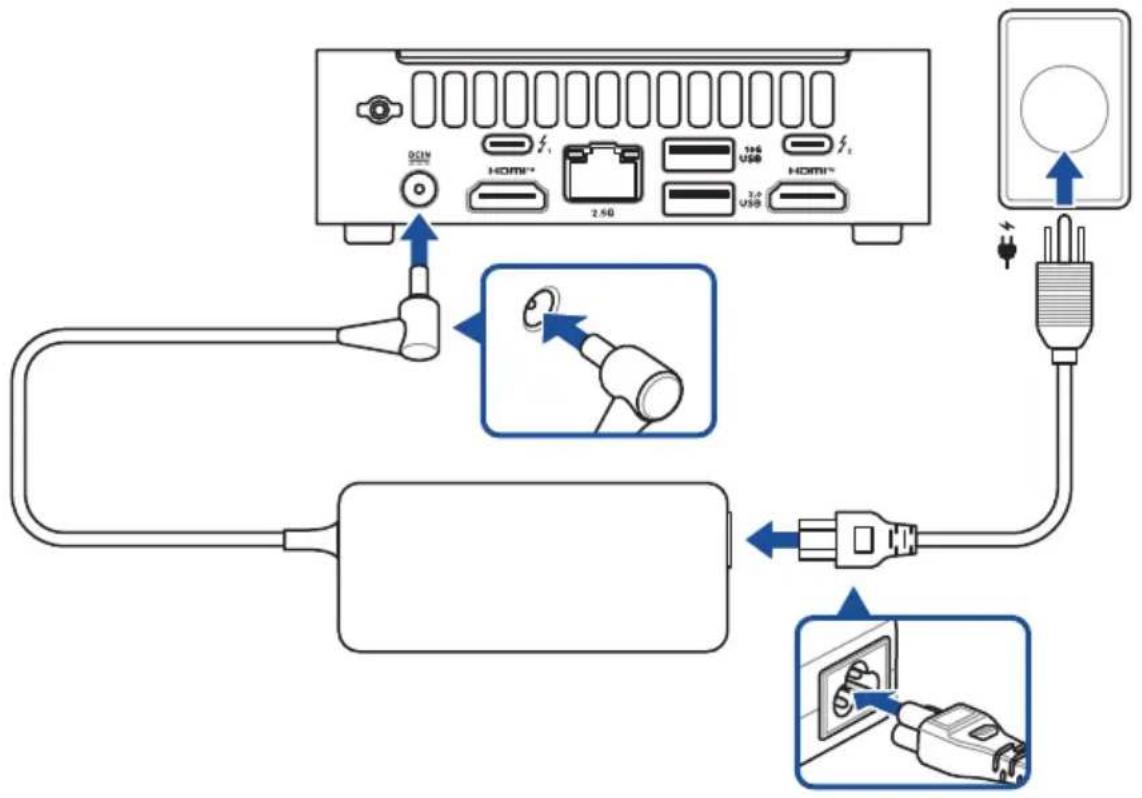

• Tension d'entrée : 100-240Vca

• Fréquence d'entrée : 50-60Hz

• Courant de sortie : 4,74A (90W)

• Tension de sortie : 19 Vcc

• Conçu pour une utilisation entre 0°C et 40°C Adaptateur secteur 120W

• Tension d'entrée : 100-240Vca

• Fréquence d'entrée : 50-60Hz

• Courant de sortie : 6,32A (120W)

• Tension de sortie : 19 Vcc

• Conçu pour une utilisation entre 0°C et 40°C Système (Core 3)

• Courant d'entrée nominal : 4,74A (90W)

• Tension d'entrée nominale : 19 Vcc

• Température de fonctionnement : 0°C à 40°C Système (Core 5, Core Ultra 5, Core 7, Core Ultra 7)

• Courant d'entrée nominal : 6,32A (120W)

• Tension d'entrée nominale : 19 Vcc

• Température de fonctionnement : 0°C à 40°C Prise Code FR CN UE Pays États-Unis Chine (République populaire de) Union européenne Prise Code AU UK JP Pays Australie Royaume-Uni Japon (Type-A)18 Allumer le PC All-in-One ASUS REMARQUE : Pour afficher les paramètres de gestion de l'alimentation dans Windows® 11, cliquez sur le Bouton Démarrer. Tapez Gestion de l'alimentation, puis appuyez sur <Entrée>. Les réglages par défaut d'un nouveau système sont dénis avec les paramètres recommandés (décrits ci-dessous). REMARQUE : Cette section s'applique uniquement au Mini PC NUC et ne s'applique pas au kit NUC ou à la carte NUC. Paramètres du BIOS REMARQUE : Accédez au BIOS en appuyant sur F2 pendant le démarrage. Si vous utilisez ce système à la maison, il est peu probable que vous ayez besoin de modifier ces paramètres.

• Mode du ventilation - réglé sur "standard".

• Après une panne de courant : le système reste éteint ; appuyez sur le bouton d'alimentation pour redémarrer.

• Indicateur de veille moderne : le voyant d'alimentation situé à l'avant du système clignote. (c'est le mode veille)

• Réveil par appel réseau S5 : le système démarrera normalement. (ceci est destiné aux services informatiques)

Paramètres du système d'exploitation (Windows® 11)

• Éteindre l'écran : 5 minutes. (votre écran deviendra noir)

• Mettre l'ordinateur en veille : après 5 minutes d'inactivité de l'utilisateur. Pour réveiller votre ordinateur

• Pour sortir votre système de la veille d'écran ou de l'arrêt du disque dur

• Mettre l'ordinateur en veille : après 5 minutes d'inactivité de l'utilisateur. Gestion des modes d'alimentation Mettre votre système NUC en mode Arrêt avec le démarrage rapide activé. Vous pouvez mettre votre système NUC en mode Arrêt avec le démarrage rapide activé : Tapez Panneau de conguration dans la barre de recherche et ouvrez-le (Acher par : Catégorie), sélectionnez Matériel et son > Options d'alimentation > Choisir l'action des boutons d'alimentation, cliquez sur Modier les paramètres actuellement indisponibles, sélectionnez Activer le démarrage rapide (recommandé) et cliquez sur Enregistrer les modications.

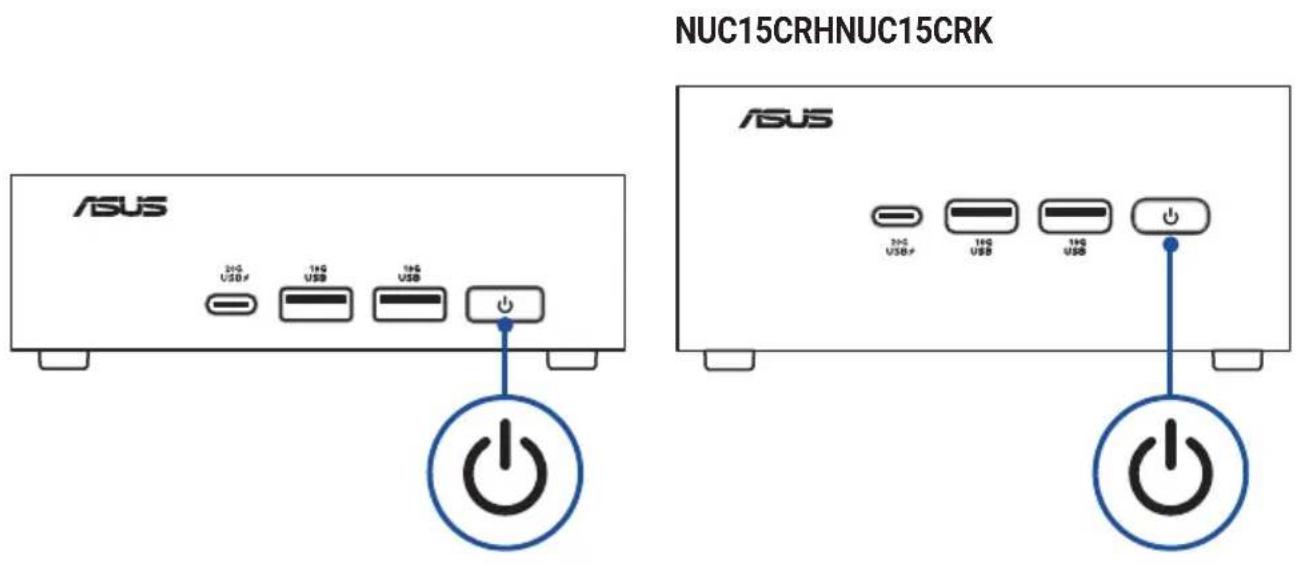

• Ouvrez le menu Démarrer, sélectionnez l'icône d'alimentation puis sélectionnez Arrêter pour effectuer un arrêt normal. À partir de l'écran de connexion, sélectionnez l'icône d'alimentation, puis sélectionnez Arrêter.

• Appuyez sur <Alt> + <F4> pour arrêter l'ordinateur. Sélectionnez Arrêter dans la liste déroulante puis cliquez sur OK. Si le système NUC ne répond pas ou s'il se bloque, maintenez le bouton d'alimentation enfoncé pendant au moins quatre (4) secondes pour forcer le système à s'éteindre. Basculer le système NUC en mode veille Vous pouvez mettre votre système NUC en veille de deux manières :

• Ouvrez le menu Démarrer, sélectionnez l'icône d'alimentation puis sélectionnez Veille pour mettre votre système NUC en veille. À partir de l'écran de connexion, sélectionnez l'icône d'alimentation, puis sélectionnez Veille.

• Appuyez sur <Alt> + <F4> pour arrêter l'ordinateur. Sélectionnez Veille dans la liste déroulante puis cliquez sur OK. REMARQUE : Vous pouvez également mettre le système NUC en mode veille en appuyant brièvement sur le bouton d'alimentation.20 Basculer votre système NUC vers le mode de plus faible consommation Vous pouvez basculer votre système NUC vers le mode de plus faible consommation de la manière suivante :

• Accédez au menu de conguration du BIOS en appuyant sur <F2> ou <Del> pendant le démarrage.

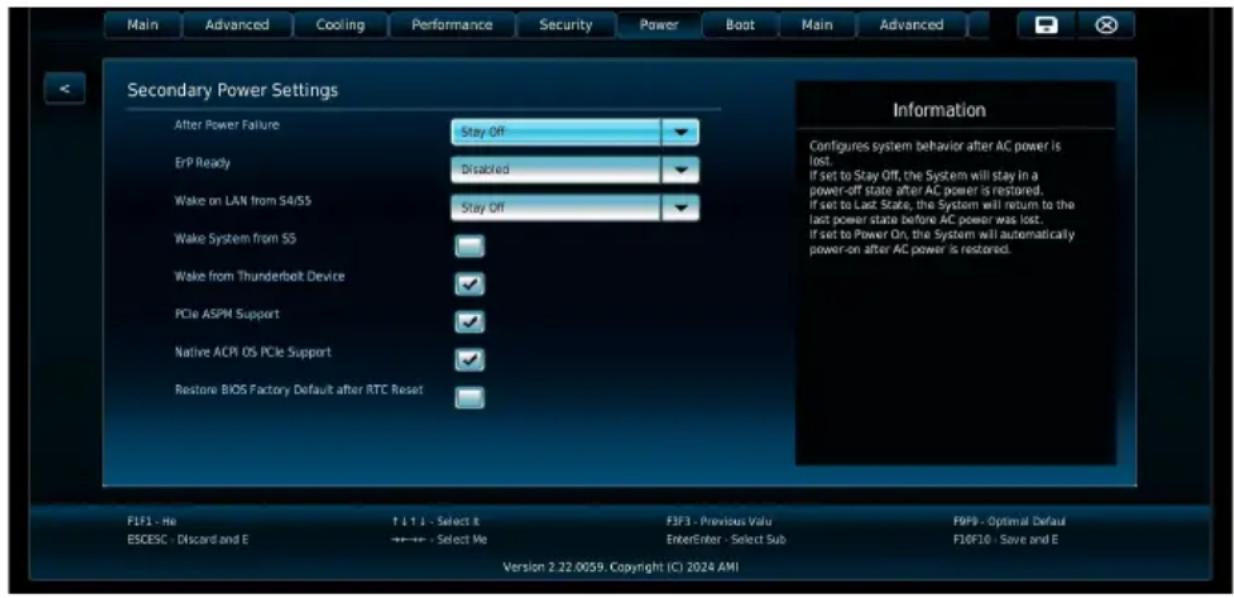

• Rendez-vous dans Alimentation > Paramètres d'alimentation secondaires > ErP Ready, puis cochez Activé.

• Tapez Panneau de conguration dans la barre de recherche et ouvrez-le (Acher par : Catégorie), sélectionnez Matériel et son > Options d'alimentation > Choisir l'action des boutons d'alimentation, cliquez sur Modier les paramètres actuellement indisponibles, décochez Activer le démarrage rapide (recommandé) et cliquez sur Enregistrer les modications.

• Ouvrez le menu Démarrer, sélectionnez l'icône d'alimentation puis sélectionnez Arrêter pour effectuer un arrêt normal. À partir de l'écran de connexion, sélectionnez l'icône d'alimentation, puis sélectionnez Arrêter.

• Appuyez sur <Alt> + <F4> pour arrêter l'ordinateur. Sélectionnez Arrêter dans la liste déroulante puis cliquez sur OK. Si le système NUC ne répond pas ou s'il se bloque, maintenez le bouton d'alimentation enfoncé pendant au moins quatre (4) secondes pour forcer le système à s'éteindre.21 Activer le démarrage rapide Vous pouvez éteindre le système NUC avec le démarrage rapide activé. Pour activer le démarrage rapide dans les paramètres d'arrêt : Tapez Panneau de conguration dans la barre de recherche et ouvrez-le (Acher par : Catégorie), sélectionnez Matériel et son > Options d'alimentation > Choisir l'action des boutons d'alimentation, cliquez sur Modier les paramètres actuellement indisponibles, sélectionnez Activer le démarrage rapide (recommandé) et cliquez sur Enregistrer les modications. REMARQUE : Si le démarrage rapide est désactivé, le système NUC passe à l'état d'alimentation S5 lorsque vous l'éteignez.22 Guide d'intégration des composants du NUC IMPORTANT ! ASUS n'est pas responsable des dommages directs, indirects, intentionnels ou accidentels causés par une mauvaise installation ou une mauvaise utilisation. REMARQUE : Les illustrations de cette section sont fournies à titre indicatif uniquement. Le châssis peut varier en fonction du modèle. Les étapes d'installation/retrait sont toutefois identiques. Précautions relatives à la sécurité

• Cet appareil est destiné à être utilisé à des températures ambiantes comprises entre 0°C et 40°C. Évitez d'utiliser ou de stocker à proximité de sources de chaleur, à la lumière directe du soleil ou en dehors des plages de température prévues.

• N'utilisez pas ce produit à proximité de liquides ou d'une source de chaleur.

• Les ouvertures situées sur le boîtier de l'appareil sont destinées à la ventilation. Veillez à ne pas les bloquer ou les recouvrir. Assurez-vous de laisser beaucoup d'espace autour du système de ventilation. N'insérez jamais d'objet dans les ouvertures de ventilation.

• Utilisez ce produit dans un environnement dont la température ambiante est comprise entre 0˚C et 40˚C.

• Le fait de ne pas utiliser l'adaptateur secteur fourni enfreindra les exigences de conformité réglementaire et peut exposer l'utilisateur à des risques pour la sécurité.

• Risque de choc électrique, d'incendie ou de brûlure si vous utilisez un adaptateur secteur autre que celui fourni avec cet appareil. Utilisation en intérieur uniquement et dans des endroits secs. L'adaptateur est conçu pour une utilisation entre 0°C et 40°C.

• Si vous utilisez une rallonge, vériez que la somme des intensités nominales des équipements connectés à la rallonge ne dépasse pas celle supportée par cette dernière.

• Le cordon d'alimentation doit être branché sur une prise électrique correctement reliée à la terre.

• Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.

• N'installez pas cet équipement à une hauteur supérieure à 2 mètres23 Précautions à suivre lors de l'utilisation

• Ne marchez pas sur le cordon d'alimentation et ne posez rien dessus.

• Ne renversez pas d'eau ou d'autres liquides sur le système.

• Lorsque le système est éteint, une certaine quantité de courant résiduel continue de circuler dans le système. Débranchez systématiquement le câble d'alimentation de la prise murale avant de nettoyer le système.

• Déconnectez le système du secteur et demandez conseil à votre revendeur ou à un technicien qualié si :. - La prise ou le câble d'alimentation est endommagé. - Du liquide a été renversé sur le système. - Le système ne fonctionne pas correctement alors que les consignes ont été respectées. - Le système est tombé ou le boîtier est endommagé. - Les performances système s'altèrent.

• Évitez tout contact avec les composants chauds à l'intérieur du Mini PC. Pendant le fonctionnement, certains composants deviennent assez chauds pour brûler la peau. Avant de retirer le couvercle de l'ordinateur, éteignez-le, déconnectez le câble d'alimentation et attendez environ 30 minutes an que les composants refroidissent.

• La mise au rebut de la batterie dans le feu ou un four chaud, ainsi que son découpage ou broyage mécanique, peuvent provoquer une explosion.

• Laisser la batterie dans un environnement extrêmement chaud peut provoquer une explosion ou une fuite de liquide/gaz inammable.

• Une batterie soumise à une pression atmosphérique extrêmement faible peut provoquer une explosion ou une fuite de liquide/gaz inammable.24 Avant de commencer

1. Lisez l'intégralité du manuel avant de commencer toute procédure de maintenance et

suivez toutes les instructions.

2. Sauvegardez les données de votre système NUC.

3. Éteignez votre système NUC.

4. Placez votre système NUC sur une surface stable.

5. Déconnectez tous les câbles et les périphériques.

• Achetez des composants de rechange auprès d'un revendeur agréé pour garantir une compatibilité et une fiabilité optimales.

• Rendez-vous sur le site https://www.asus.com pour consulter une liste des composants compatibles. REMARQUE :

• Les illustrations fournies sont données à titre indicatif uniquement.

• Les images du produit et des composants sont fournies à titre indicatif uniquement. L'apparence réelle et les spécifications peuvent varier en fonction du modèle.

• Conservez tous les rubans adhésifs, matériaux isolants, vis et autres éléments amovibles dans un endroit sûr jusqu'à ce que la procédure de maintenance soit terminée, car ils pourraient être nécessaires lors de l'installation.25 Ouvrir le système

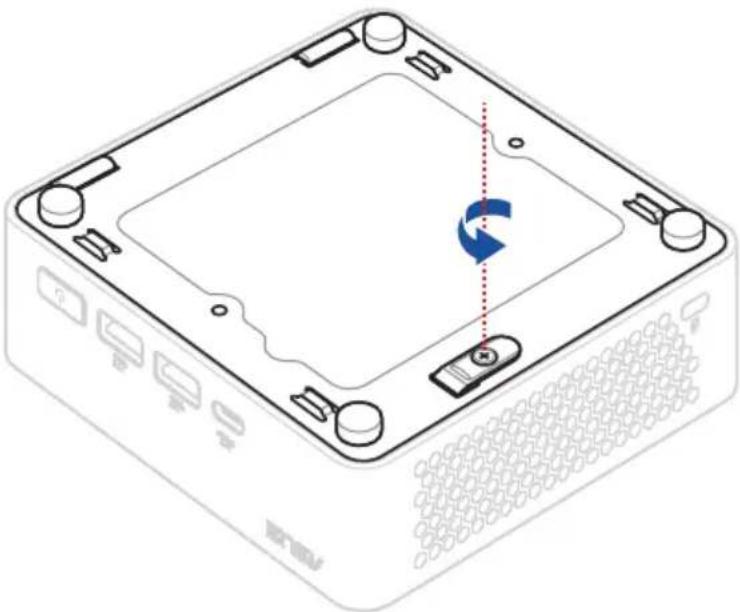

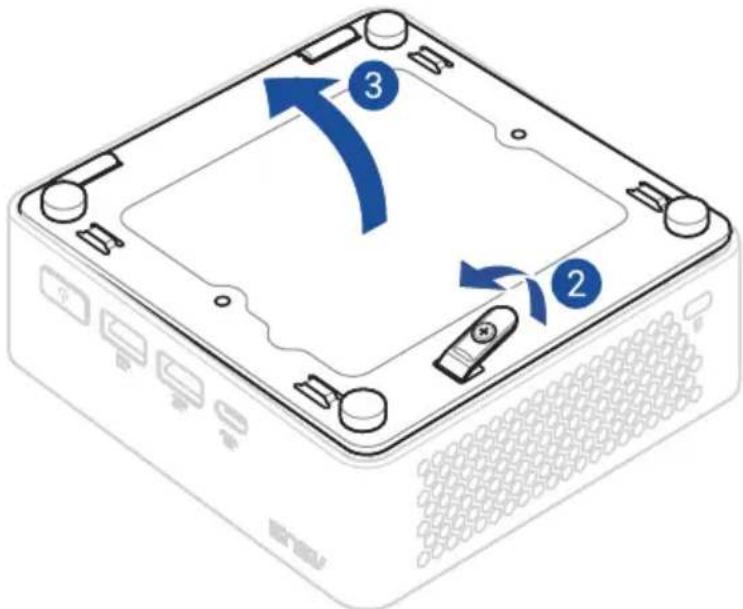

1. Dévissez complètement la vis de verrouillage du loquet.

2. Soulevez le loquet pour déverrouiller le couvercle inférieur.

3. Soulevez et ouvrez le couvercle inférieur.26

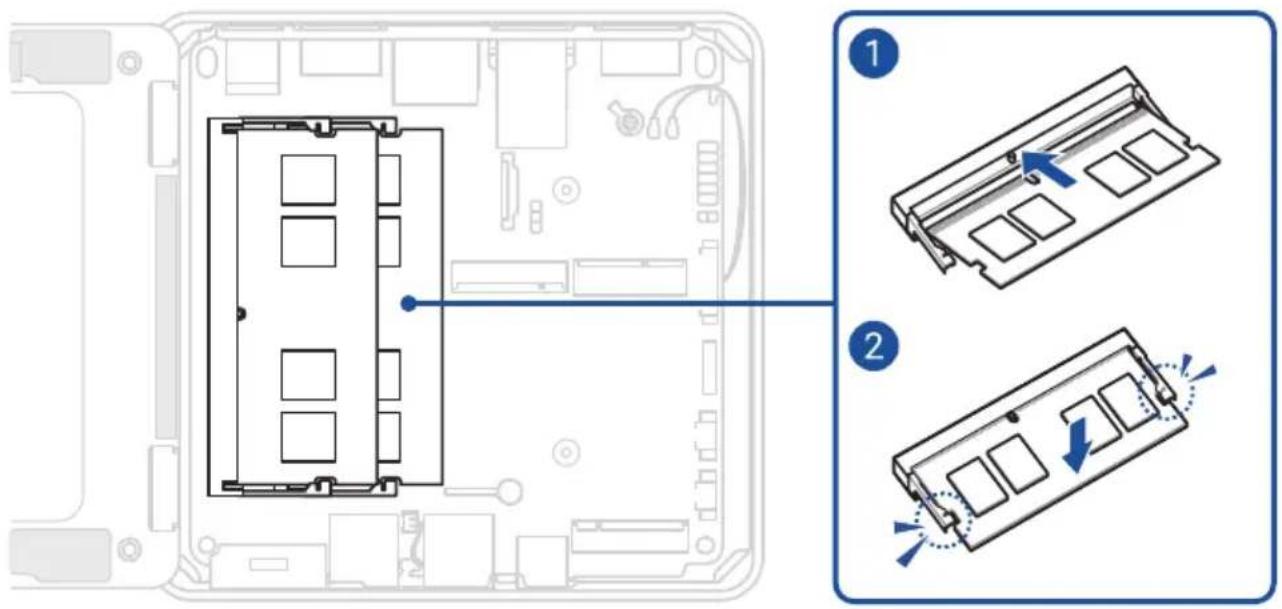

Installation d'un module DDR5 SODIMM/CSODIMM

1. Alignez l'encoche du bord inférieur de la barrette SO-DIMM/CSODIMM DDR5 avec le

détrompeur du slot SO-DIMM, puis insérez la barrette de mémoire dans le slot.

2. Poussez la barrette SO-DIMM/CSODIMM DDR5 vers le bas jusqu'à ce que les clips de

xation s'enclenchent. Pour installer de la mémoire vive, veillez à sélectionner des modules de mémoire répondant à ces exigences :

• Mémoire basse tension 1,1V

• Jusqu'à 96 Go de mémoire système avec deux barrettes SO-DIMM ou CSODIMM utilisant des modules de mémoire de 48 Go. Trouvez des modules de mémoire compatibles et validés dans la liste des fournisseurs qualiés ASUS sur www.asus.com/fr/support. REMARQUE : Les modules de mémoire de 2 Go, 4 Go et 8 Go (densité SDRAM) ne sont pas pris en charge.27 Ce système prend en charge les éléments suivants :

• Un connecteur M.2 PCIe Gen 5x4 prenant en charge un lecteur M Key M.2 2280 (NVMe). REMARQUE : PCIe Gen 5x4 uniquement avec un processeur Core™ Ultra (PCIe Gen 4x4 à défaut).

• Un connecteur M.2 PCIe Gen 4x4 prenant en charge un lecteur M Key M.2 2242 (NVMe).

• Un connecteur M.2 PCIe Gen 4x4 optionnel prenant en charge un lecteur M Key M.2 2280 (NVMe). (vendu séparément, uniquement pour les modèles NUC15CRH) REMARQUE : Le slot 22x42 est utilisé pour le module M.2 2280 optionnel. Trouvez des modules M.2 compatibles et validés dans la liste des fournisseurs qualiés ASUS sur www.asus.com/fr/support. Installer un module M.2 Lecteur M.2 2280

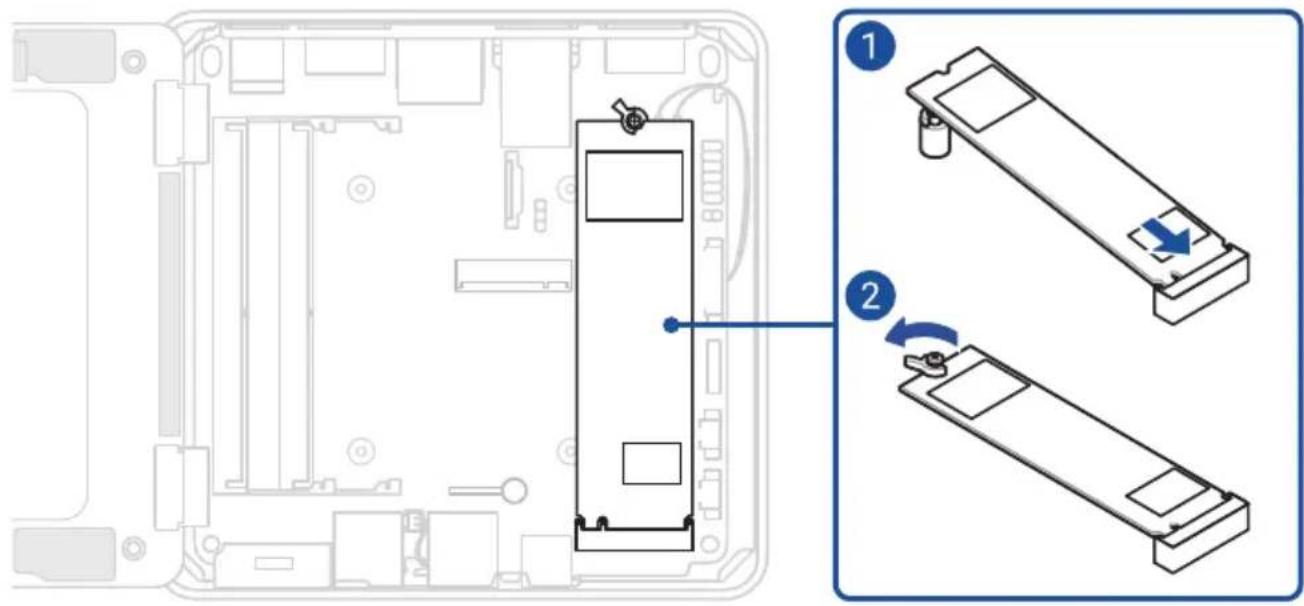

1. Insérez le module M.2 dans le slot M.2 du système.

2. Faites pivoter le loquet Q-Latch dans le sens antihoraire pour xer le module M.2.28

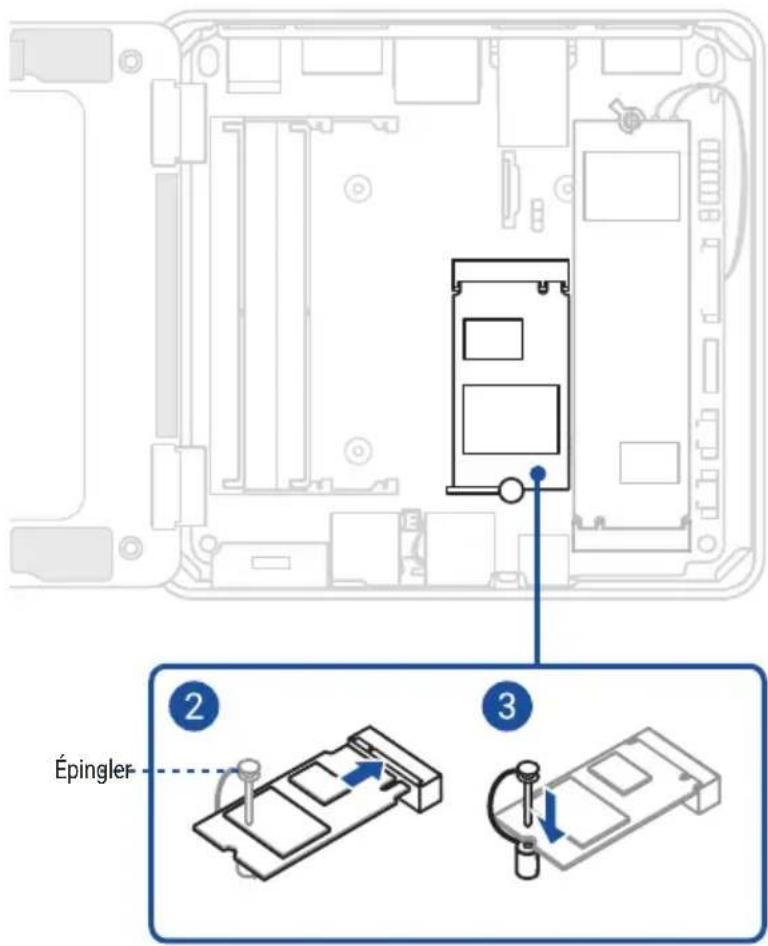

1. Tirez la goupille de la cheville M.2 vers le haut an de la retirer complètement.

2. Alignez et insérez le module M.2.

3. Poussez délicatement le module M.2 sur la cheville M.2 et xez-le en insérant la goupille.

Épingler29 Extension M.2 2280 optionnelle (uniquement pour NUC15CRH) REMARQUE : Le module optionnel pour M.2 2280 est vendu séparément.

1. Retirez les deux (2) vis qui xent la façade du panneau arrière.

2. Retirez la façade du panneau arrière, puis séparez la façade en plastique noir du support

3. Préparez le support métallique pour module M.2.

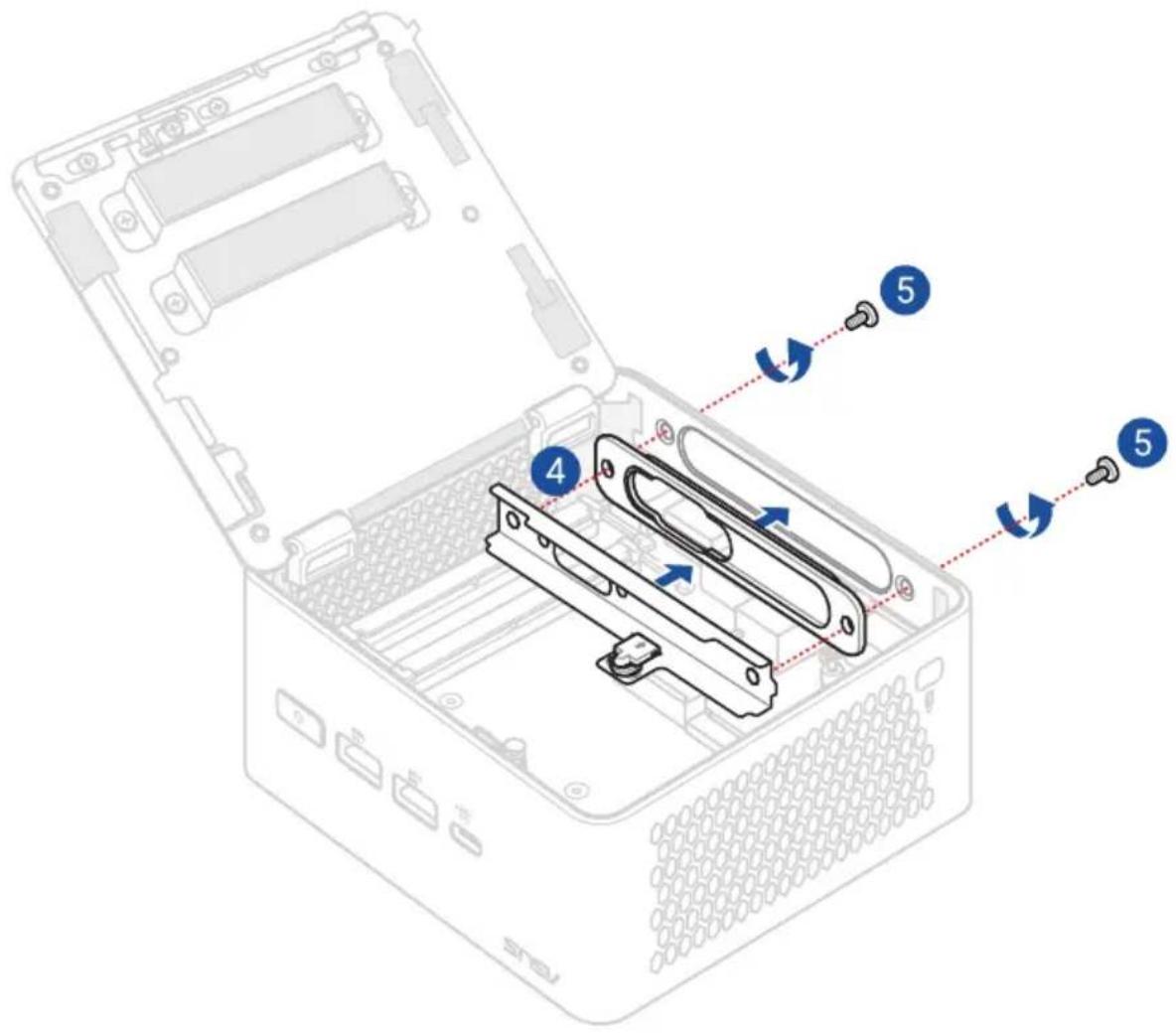

4. Alignez et insérez les saillies transversales de la façade en plastique retirée à l'étape 2

dans le support métallique pour module M.2. REMARQUE : Une façade en plastique supplémentaire avec une ouverture pour port série (COM) est incluse. Si vous souhaitez installer un port série, veuillez remplacer la façade en plastique par défaut par la plaque avec une ouverture pour port série.

5. Fixez le support métallique et la façade en plastique au châssis à l'aide de deux (2) vis.

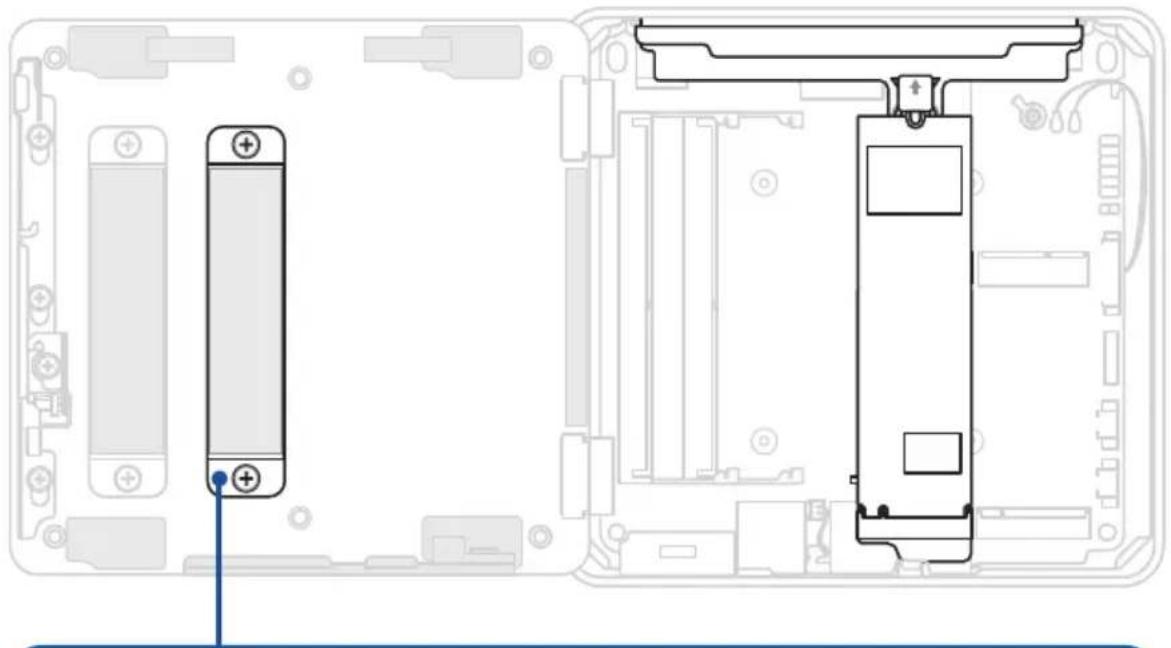

Support métallique pour module M.2 et façade en plastique par défaut31 Support métallique pour module M.2 et façade en plastique avec une ouverture pour port série32

6. Tirez la goupille de la cheville M.2 vers le haut an de la retirer complètement.

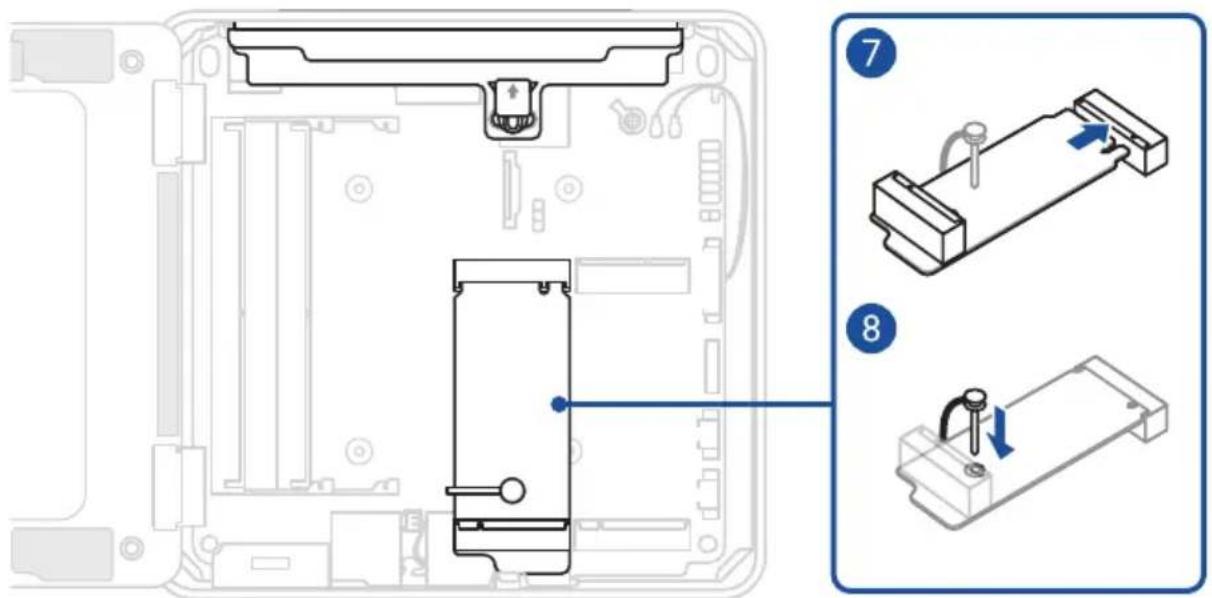

7. Insérez la carte d'extension M.2 dans le slot M.2.

8. Poussez délicatement la carte d'extension M.2 sur la cheville M.2 et xez-la en insérant la

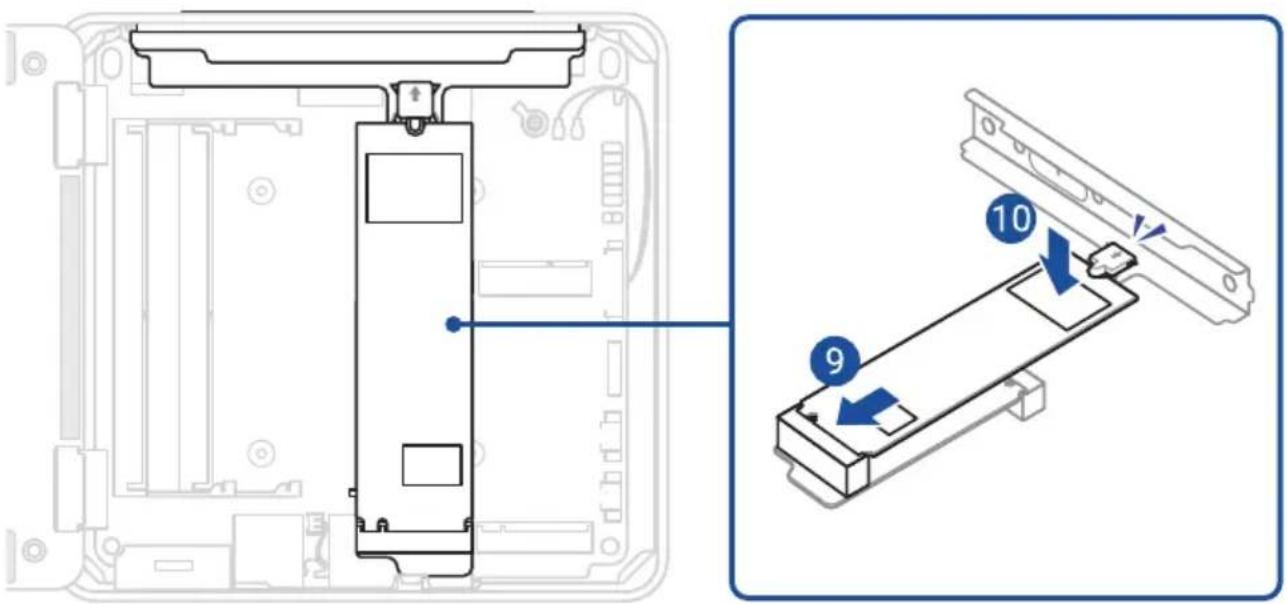

9. Insérez le module M.2 dans le slot M.2 de la carte d'extension M.2.

10. Poussez délicatement le module M.2 vers le bas jusqu'à ce que le mécanisme de

verrouillage du support métallique s'enclenche et verrouille le module M.2.33

11. Retirez les vis du dissipateur thermique M.2, puis soulevez et retirez le dissipateur.

12. Retirez les deux (2) vis de support du dissipateur thermique M.2.

13. Replacez le dissipateur thermique M.2.34

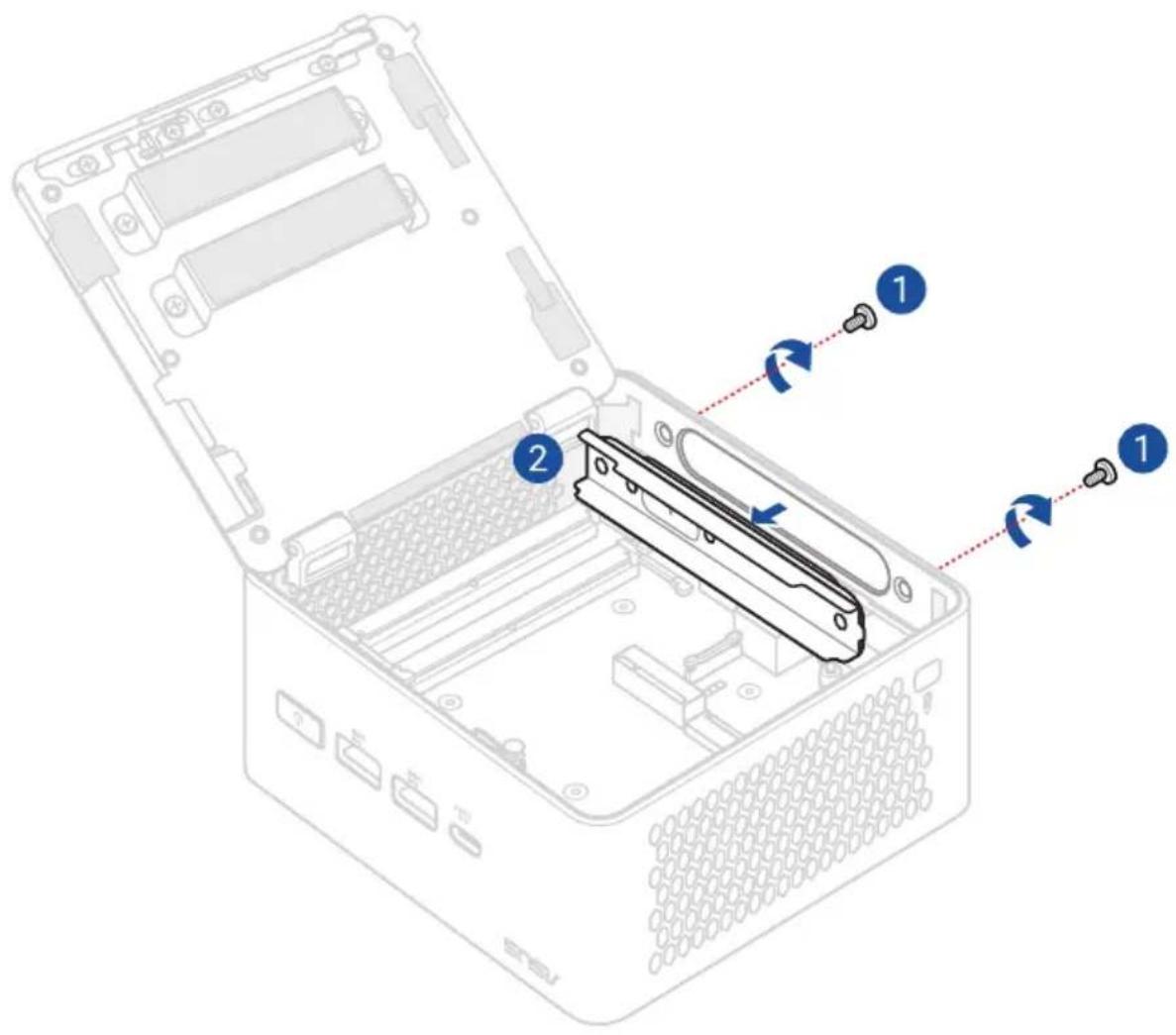

Extension réseau optionnelle (uniquement pour NUC15CRH) REMARQUE : Le module d'extension réseau est vendu séparément.

1. Retirez les deux (2) vis qui xent la façade du panneau arrière.

2. Retirez la façade du panneau arrière.35

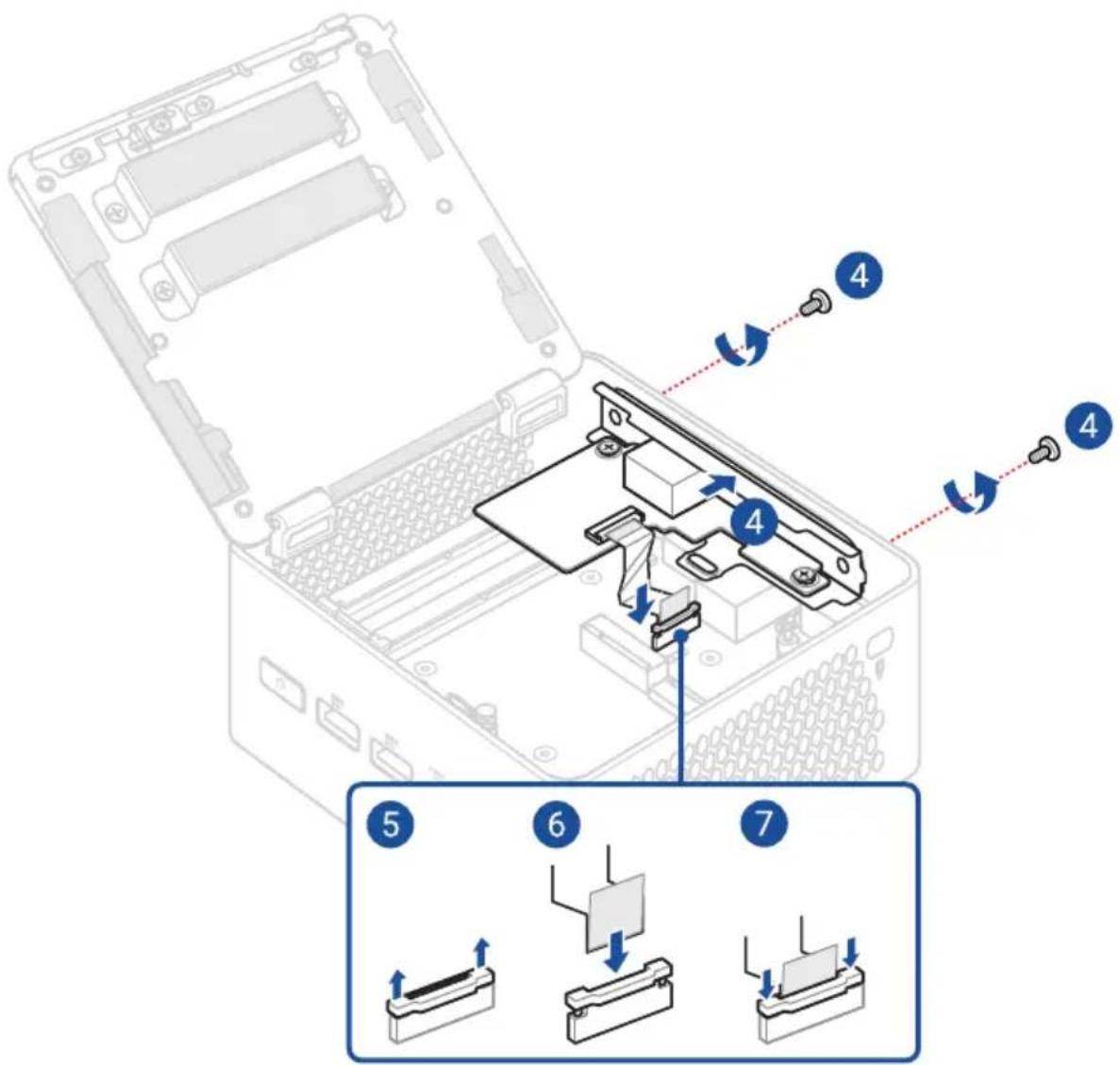

3. Préparez le module d'extension réseau.

4. Fixez le module d'extension réseau au châssis à l'aide de deux (2) vis.

5. Tirez le loquet du connecteur du câble plat exible (FFC) vers le haut.

6. Installez le câble FFC dans le connecteur FFC.

AVERTISSEMENT ! Assurez-vous que le câble FFC est connecté dans le bon sens, les contacts dorés étant opposés au loquet du connecteur FFC.

7. Poussez le loquet vers le bas pour xer le câble FFC.36

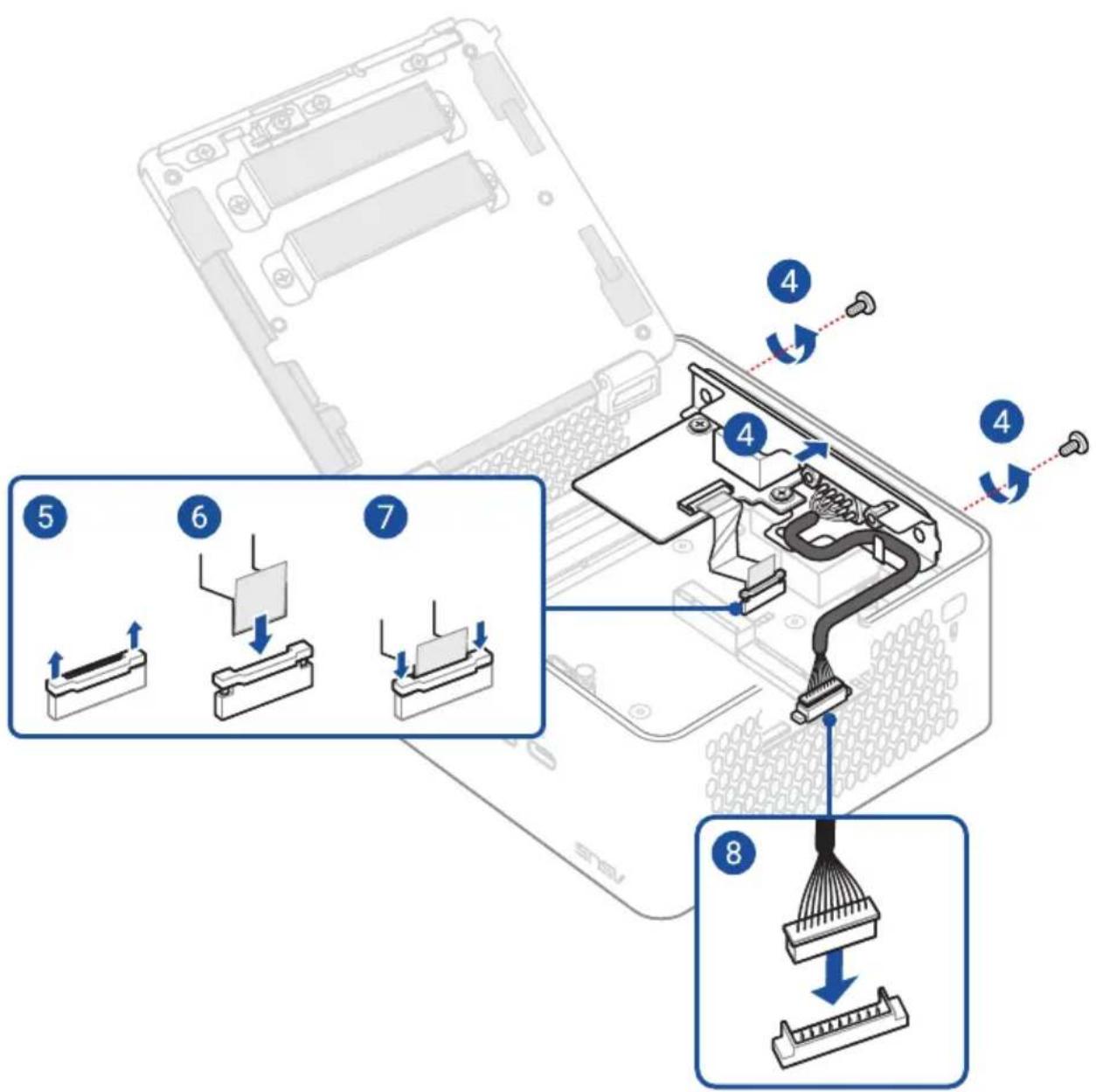

Extension réseau et série optionnelle (uniquement pour NUC15CRH) REMARQUE : Le module d'extension réseau et série est vendu séparément.

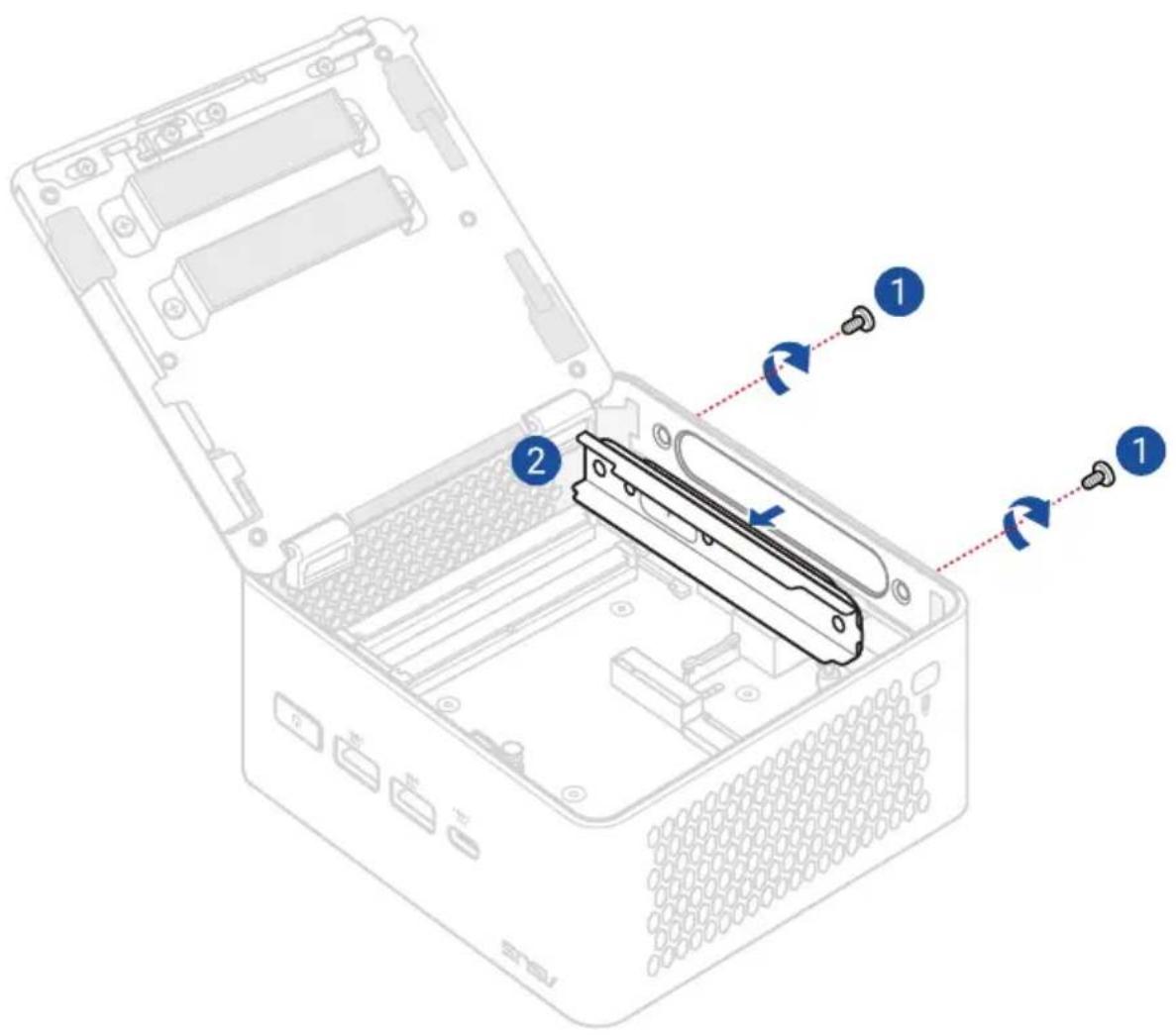

1. Retirez les deux (2) vis qui xent la façade du panneau arrière.

2. Retirez la façade du panneau arrière.37

3. Préparez le module d'extension réseau et série.

4. Fixez le module d'extension réseau et série au châssis à l'aide de deux (2) vis.

5. Tirez le loquet du connecteur du câble plat exible (FFC) vers le haut.

6. Installez le câble FFC dans le connecteur FFC.

AVERTISSEMENT ! Assurez-vous que le câble FFC est connecté dans le bon sens, les contacts dorés étant opposés au loquet du connecteur FFC.

7. Poussez le loquet vers le bas pour xer le câble FFC.

8. Connectez le câble du port série au connecteur de port série de la carte mère.38

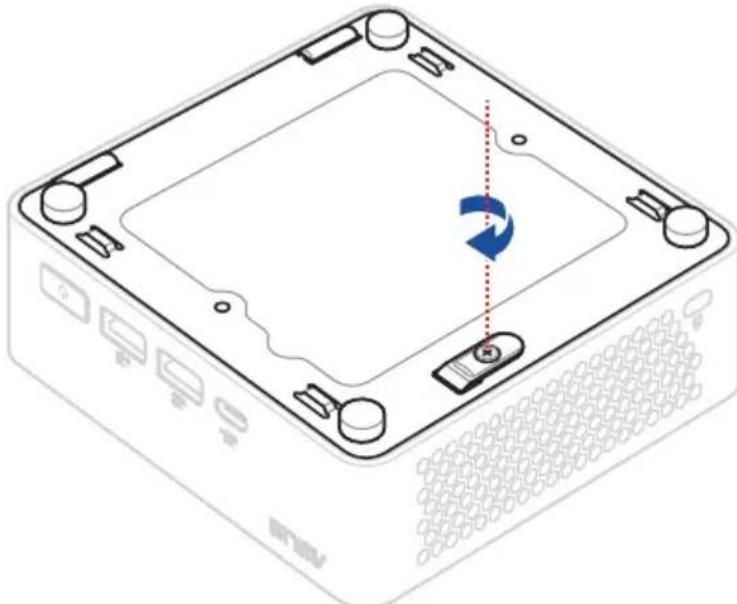

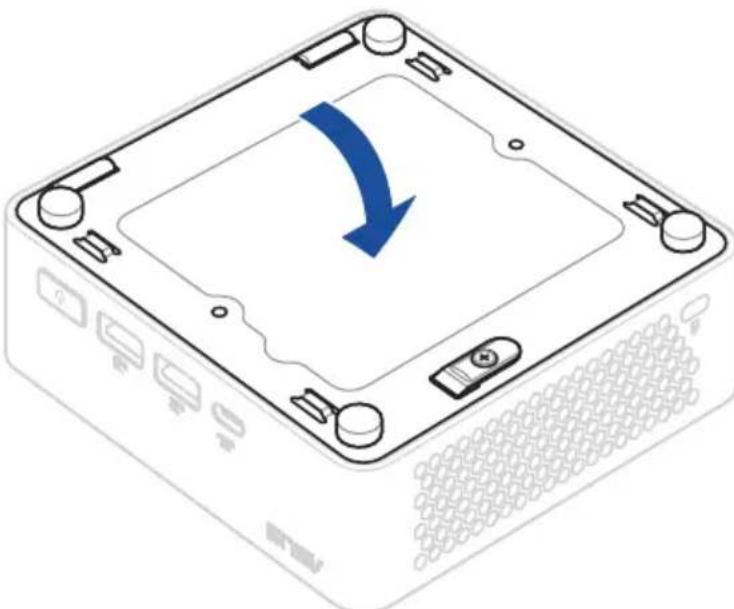

1. Fermez le couvercle inférieur.

REMARQUE : Assurez-vous que le couvercle inférieur est correctement fermé. Un clic fort doit être entendu lorsque le capot inférieur est correctement fermé.

2. Fixez le couvercle inférieur en serrant la vis de verrouillage du loquet.39

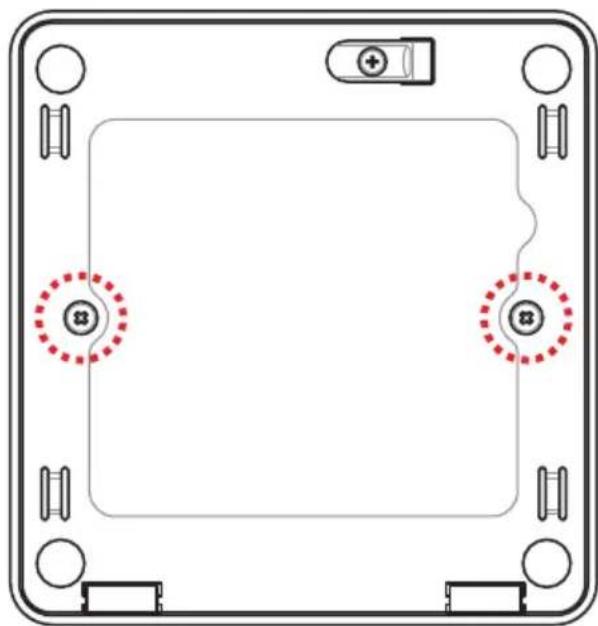

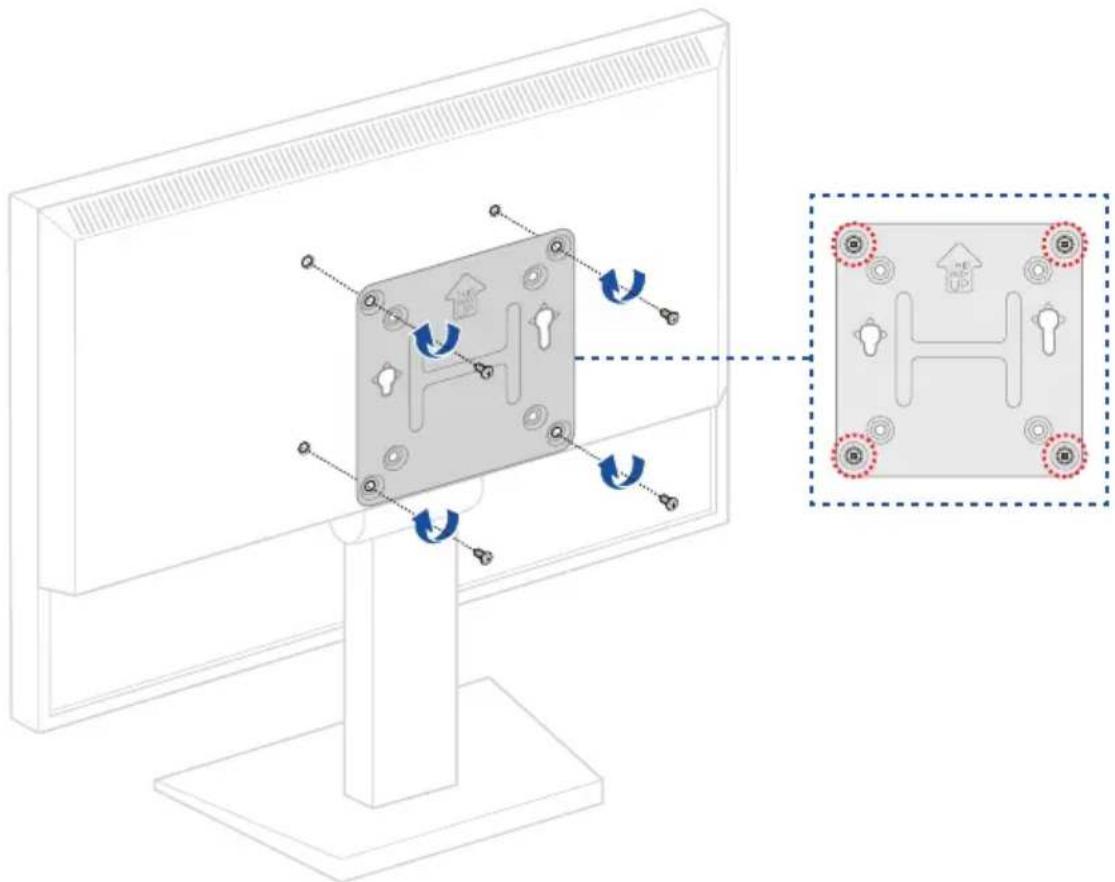

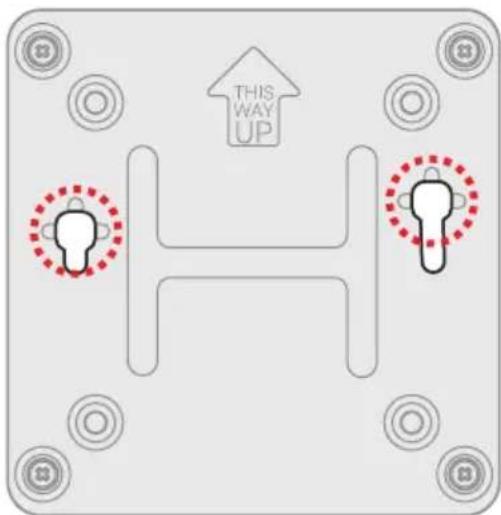

1. Fixez le support VESA à l'arrière du moniteur ou du téléviseur à l'aide des quatre (4) vis

fournies, avec l'indicateur éché "THIS WAY UP" pointant vers le haut. Installation du support VESA

2. Fixez les deux (2) vis noires légèrement plus grandes au couvercle inférieur du châssis.40

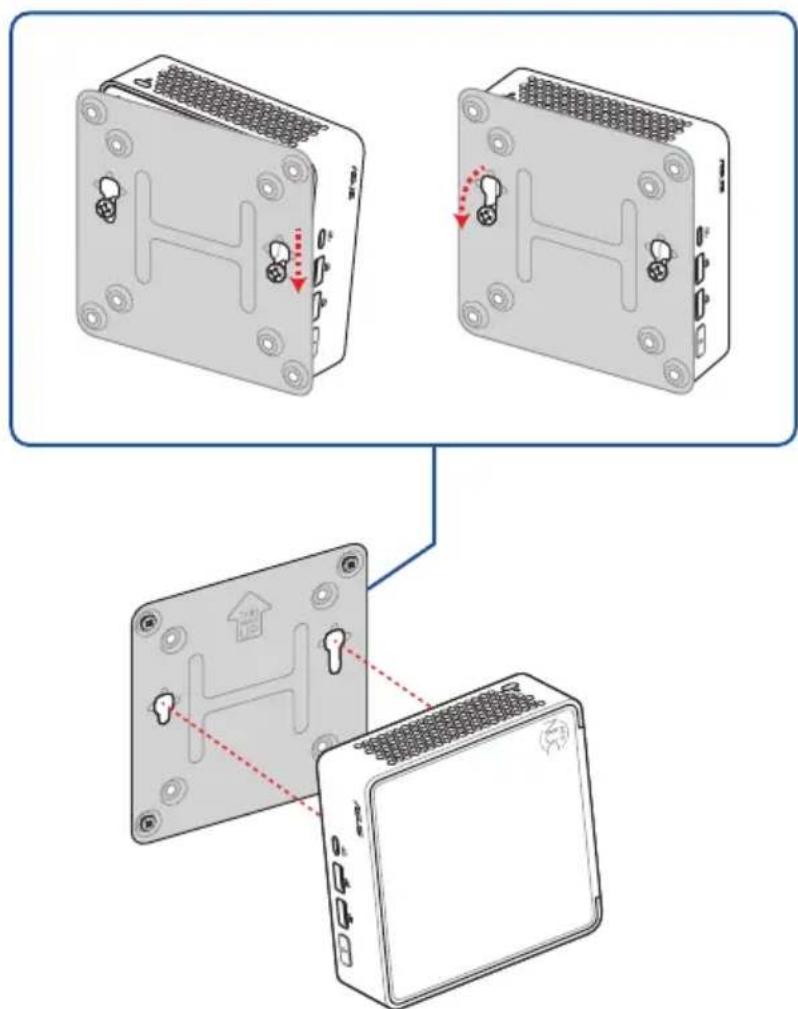

3. Alignez les vis du système NUC avec les encoches du support VESA.

REMARQUE : Votre système NUC sera légèrement incliné lorsqu'il est correctement aligné.

4. Faites glisser le système NUC vers le bas an que les vis soient xées au support VESA.
