MODE D'EMPLOI 30.3057.01 TFA

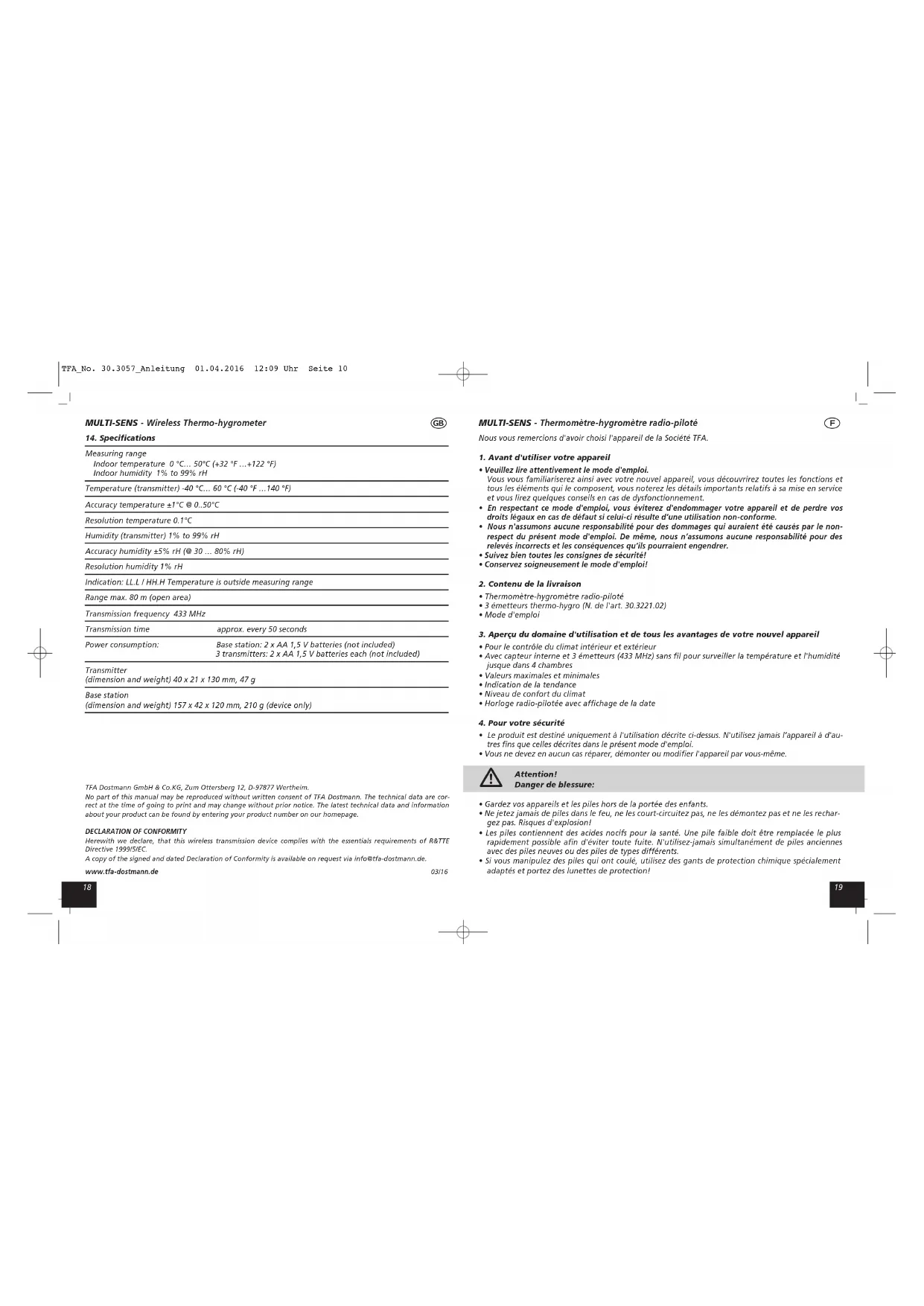

MULTI-SENS - Thermomètre-hygromètre radio-piloté

Nous vous remercions d'avoir choisi l'appareil de la Société TFA.

1. Avant d'utiliser votre appareil

• Veuillez lire attentivement le mode d'emploi. Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les éléments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous lirez quelques conseils en cas de dysfonctionnement.

• En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d’une utilisation non-conforme.

• Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non- respect du présent mode d'emploi. De même, nous n’assumons aucune responsabilité pour des relevés incorrects et les conséquences qu’ils pourraient engendrer.

• Suivez bien toutes les consignes de sécurité!

• Conservez soigneusement le mode d'emploi!

2. Contenu de la livraison

• Thermomètre-hygromètre radio-piloté

• 3 émetteurs thermo-hygro (N. de l'art. 30.3221.02)

3. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil

• Pour le contrôle du climat intérieur et extérieur

• Avec capteur interne et 3 émetteurs (433 MHz) sans fil pour surveiller la température et l'humidité jusque dans 4 chambres

• Valeurs maximales et minimales

• Indication de la tendance

• Niveau de confort du climat

• Horloge radio-pilotée avec affichage de la date

4. Pour votre sécurité

• Le produit est destiné uniquement à l'utilisation décrite ci-dessus. N'utilisez jamais l’appareil à d'au- tres fins que celles décrites dans le présent mode d'emploi.

• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même. Attention!

• Gardez vos appareils et les piles hors de la portée des enfants.

• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechar- gez pas. Risques d'explosion!

• Les piles contiennent des acides nocifs pour la santé. Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. N'utilisez-jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents.

• Si vous manipulez des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection!

MULTI-SENS - Thermomètre-hygromètre radio-piloté

• Déposez la station de base et les émetteurs sur une table à une distance d'environ 1,5 mètre les uns des autres. Évitez la proximité de sources de parasitage (appareils électroniques ou appareils radio).

1. Ouvrez le compartiment à piles du premier émetteur.

2. Poussez le commutateur sur canal 1.

3. Insérez deux piles neuves de type 1,5 V AA en respectant la polarité +/-.

4. Refermez soigneusement le compartiment à piles.

• Répétez les étapes 1-4 pour les deux autres émetteurs. Sélectionnez un canal différent pour chaque émetteur à l'aide du commutateur.

• Ouvrez le compartiment à piles de la station de base et insérez deux piles neuves de type 1,5 V AA en respectant la polarité +/-.

• Tous les segments s'allument brièvement.

• Refermez le compartiment à piles.

6.1.1 Réception des émetteurs

• Après la mise en service, la station de base commence automatiquement à recevoir les valeurs mesurées. Le symbole radio clignote sur l'écran inférieur.

• Si la station ne reçoit pas les valeurs mesurées des émetteurs, «- -.-» apparaît sur l'écran. Contrôlez les piles et effectuez une nouvelle tentative. Éliminez les éventuelles sources de parasitage.

• Une fois que la station de base a reçu l'heure radio-pilotée, vous pouvez également activer manuellement la réception. Appuyez sur la touche Channel et sélectionnez l’émetteur correspon- dant. Appuyez sur la touche Channel pendant 4 secondes. La station de base cherche à recevoir les valeurs mesurées.

• La touche TX permet de retransmettre manuellement les valeurs mesurées (par exemple pour un test ou en cas de perte de l'émetteur).

6.2 Réception de l'heure radio

• Lorsque la station de base a achevé la recherche des émetteurs, elle commence à chercher le signal DCF (signal de l’heure radio) et le symbole de réception DCF clignote.

• Si la réception est correcte après 2-10 minutes, l’heure radio, la date, le cas échéant le symbole de l'heure d'été et le symbole de réception DCF sont affichés en continu sur l'écran.

• La réception du signal DCF a lieu une fois par heure de 1:00 heures à 5:00 du matin. Si la réception a échoué à 5:00 h du matin, la prochaine réception sera effectuée à 1:00 h le jour suivant.

• Il y a trois symboles de réception différents: clignote - réception en cours allumé en continu - la réception a abouti aucun symbole - aucun réception / réglage manuel de l'heure

• Si votre horloge radio-pilotée ne peut pas recevoir le signal DCF (par exemple en cas de perturba- tions, d'une distance de transmission excessive etc.), vous pouvez régler l'horaire manuellement. Le symbole de réception DCF disparaît et l’horloge fonctionne comme une horloge à quartz nor- male (voir Réglages manuels).

Conseils importants de sécurité du produit!

• Évitez d’exposer l’appareil à des températures extrêmes, à des vibrations ou à des chocs.

• Protégez-le contre l'humidité.

• Les émetteurs résistent aux éclaboussures d'eau mais ils ne sont pas étanches. Si vous souhaitez placer un émetteur à l'extérieur, choisissez un emplacement à l'ombre et protégé de la pluie.

5.1 Station de base (récepteur)

A: Affichage (Fig. 1): Affichage supérieur A 1: Symbole pour l'intérieur A 2: Température A 3: Humidité A 4: Flèche de tendance A 5: Symbole indiquant le niveau de confort du climat A 6: Horloge avec secondes A 7: Symbole de l'heure d'été A 8: Symbole DCF, date Affichage inférieur pour les émetteurs 1-3 A 9: Symbole radio A 10: Température A 11: Humidité B: Touches (Fig. 1): B 1: Touche Set B 2: Touche Channel B 3: Touche MaxMin/+ B 4: Touche RCC/- C: Boîtier (Fig. 1+2): C 1: Ligne pour inscrire les emplacements des émetteurs C 2: Compartiment à piles C 3: Support

5.2 Émetteur (Fig. 3):

D: Touches: D 1: Interrupteur pour les canaux D 2: Touche TX E: Boîtier: E 1: Lampe LED de signalisation E 2: Compartiment à piles E 3: Installation murale TFA_No. 30.3057_Anleitung 01.04.2016 12:09 Uhr Seite 112322 MULTI-SENS - Thermomètre-hygromètre radio-piloté

MULTI-SENS - Thermomètre-hygromètre radio-piloté

• En affichage de 12 heures, le signe AM (matin) ou PM (après-midi) apparaît sur l'écran et l’affichage de la date est en mode américain (le mois suivi du jour).

8.1.3 Réglage de l'affichage de la température

En mode de réglage vous pouvez passer de l’affichage de la température en degrés Celsius (° C) à l’affichage en degrés Fahrenheit (° F) avec la touche MaxMin/+ ou RCC/-.

Les flèches de tendance indiquent si la température et l'humidité actuelles montent ou descen- dent. Si les valeurs restent stables, il n'y a pas d'affichage.

8.3 Fonction maximum/minimum

• Appuyez sur la touche MaxMin/+ en mode normal.

• apparaît sur l'écran.

• Les valeurs maximales mesurées depuis la dernière réinitialisation apparaissent sur l'écran.

• Appuyez une nouvelle fois sur la touche MaxMin/+.

• apparaît sur l'écran.

• Les valeurs minimales mesurées depuis la dernière réinitialisation apparaissent sur l'écran.

• Maintenez la touche MaxMin/+ appuyée pendant 4 secondes pour effacer les valeurs maximales ou minimales affichées.

• Appuyez une nouvelle fois sur la touche MaxMin/+ pour retourner au mode normal.

8.4 Niveau de confort

• Smiley Température Humidité

Un visage souriant symbolise le niveau de confort quand la température est comprise entre 19 °C et 25 °C et l'humidité entre 40% et 60%. Un visage triste est affiché dans le cas contraire.

9. Placement ou accrochage au mur de la station de base et des émetteurs

• Déposez la station base dans une pièce d'habitation. Évitez de la placer à proximité d'autres appa- reils électriques (téléviseur, ordinateur, téléphone sans fil) ou d'objets métalliques.

• Les émetteur peuvent être accrochés au mur à l'aide de leur œillet de suspension. Si vous installez un émetteur à l’extérieur, choisissez un emplacement à l’ombre et protégé de la pluie. (Un enso- leillement direct fausse la mesure et une humidité continue use les composants électroniques inu- tilement).

• Vérifiez que les valeurs mesurées sont bien transmises entre l'émetteur et la station de base (portée sur champ libre jusqu'à 80 mètres) depuis l'endroit choisi. Si les murs sont massifs, en parti- culier s'ils comportent des parties métalliques, la portée d'émission peut se trouver réduite consi- dérablement.

• Si nécessaire choisissez un autre emplacement pour les émetteurs et/ou pour la station de base.

10. Inscrire les emplacements des émetteurs

• Lorsque vous avez installé les émetteurs 1 à 3 de manière durable aux endroits souhaités, vous pouvez inscrire les noms des trois emplacements sur la station de base avec un feutre à encre effa- çable (par ex.: Staedtler Lumocolor correctable).

11. Entretien et maintenance

• Pour le nettoyage des appareils, utilisez un chiffon doux et humide. N’utilisez pas de solvants ou d'agents abrasifs!

7. Consignes pour la réception de l'heure radio

La transmission de l’heure radio s’effectue via une horloge atomique au césium, exploitée par la Phy- sikalisch Technische Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de Braun- schweig). L’écart de précision de cette horloge est d' 1 seconde pour un million d’années. L’heure est diffusée à partir de Mainflingen, près de Francfort-sur-le-Main, avec un signal DCF-77 (77,5 kHz) d'une portée d’environ 1500 km. Le passage de l'heure d'hiver à l'heure d'été et vice-versa s'effectue également automatiquement. Pendant l’heure d’été, le symbole correspondant apparaît sur l'écran. La réception dépend de votre position géographique. En règle générale, dans un rayon de 1 500 km autour de Francfort, aucun problème de transmission ne devrait survenir. Nous vous prions de respecter les consignes suivantes:

Nous vous recommandons de respecter une distance de 1,5 - 2 m entre l'appareil et d’éventuelles sources de signaux parasites, comme les écrans d'ordinateurs et les postes de télévision.

Dans les bâtiments en béton armé (caves, greniers aménagés), le signal reçu est affaibli. Dans les cas extrêmes, nous vous conseillons de placer l’appareil près d’une fenêtre de manière à améliorer la réception du signal radio.

La nuit, les perturbations s’affaiblissent en règle générale et la réception DCF est possible dans la plupart des cas. Une seule réception par jour suffit pour garantir la précision de l’affichage de l’heure et pour maintenir d’éventuels écarts en dessous d'1 seconde.

• Important: lorsque la réception de l'émetteur et de l'heure radio-pilotée est en cours, l'opération des touches n'est pas possible.

Maintenez la touche MaxMin/+ ou RCC/- appuyée au cours d'un mode de réglage pour parvenir à l'affichage rapide.

L'appareil quitte automatiquement le mode de réglage lorsqu’aucune touche n’est pressée pen- dant 20 secondes.

Maintenez la touche Set appuyée en mode normal.

dcF apparaît sur l'écran et on (par défaut) clignote.

Vous pouvez désactiver (OFF) ou activer (on) la réception du signal radio DCF avec la touche Max- Min/+ ou RCC/-.

Si la réception est désactivée, l'heure doit être réglée manuellement.

En appuyant sur la touche Set, vous pouvez alors ajuster le fuseau horaire (0 par défaut), l'afficha- ge 12 heures ou 24 heures (24hr par défaut), les heures, les minutes, l'année, le mois, le jour et l'affichage de la température (°C par défaut). Vous pouvez régler ces valeurs à l'aide de la touche MaxMin/+ ou RCC/-.

Validez chaque réglage au moyen de la touche Set.

Lorsque la réception du signal DCF a abouti et quand la réception du signal radio est activée, l'heure ajustée manuellement sera remplacée par l’heure radio.

8.1.1 Réglage du fuseau horaire

En mode de réglage vous pouvez régler la correction de fuseau horaire (-12/+12).

Vous avez la possibilité d'utiliser un autre fuseau horaire si on peut recevoir le signal DCF mais l'heure de votre fuseau horaire est différente de l’heure DCF (par exemple: +1 = une heure plus tard).

8.1.2 Réglage de l'affichage 12 heures ou 24 heures

• En mode de réglage vous pouvez configurer le système horaire de 12 heures ou de 24 heures avec la touche MaxMin/+ ou RCC/-. TFA_No. 30.3057_Anleitung 01.04.2016 12:09 Uhr Seite 122524 MULTI-SENS - Thermomètre-hygromètre radio-piloté

MULTI-SENS - Thermomètre-hygromètre radio-piloté

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électri- ques et électroniques (WEEE).. L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L’utilisateur s’engage, pour le respect de l’environnement, à déposer l’appareil usagé dans un centre de traite- ment agréé pour les déchets électriques et électroniques.

14. Caractéristiques techniques

Plage de mesure Température intérieure 0 °C… 50°C (+32 °F …+122 °F) Humidité intérieure 1% à 99% RH Température émetteur -40 °C… 60 °C (-40 °F …140 °F) Précision température ±1°C entre 0..50°C Résolution température 0,1°C Humidité émetteur 1% à 99% RH Précision humidité ±5% RH (entre 30 … 80% RH) Résolution humidité 1% RH Affichage LL.L / HH.H Température mesurée hors de portée de la plage de mesure Rayon d’action env. 80 mètres (champ libre) Fréquence de réception 433 MHz Fréquence de transmission env. toutes les 50 secondes Alimentation Station de base: 2 piles de 1,5 V AA (non incluses) 3 émetteurs: 2 piles de 1,5 V AA chacun (non incluses) Émetteur (dimensions du boîtier et poids) 40 x 21 x 130 mm, 47 g Station de base (dimensions du boîtier et poids) 157 x 42 x 120 mm, 210 g (appareil seulement) TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. La reproduction, même partielle, du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées sans avis préalable. Les dernières données techniques et les informations concernant votre produit peuvent être consultées en entrant le numéro de l'article sur notre site Internet.

DECLARATION DE CONFORMITE UE

Nous déclarons que cet appareil émetteur récepteur d'ondes radio répond aux exigences essentielles de la directive R&TTE 1999/5/CE. Une copie signée et datée de la déclaration de conformité est disponible sur demande auprès de info@tfa-dost- mann.de. www.tfa-dostmann.de 03/16

• Enlevez les piles si vous n'utilisez pas vos appareils pendant une durée prolongée.

• Conservez vos appareils dans un endroit sec.

11.1 Remplacement des piles

• Si le symbole de pile apparaît sur l'écran d'un canal, changez les piles dans l'émetteur correspondant.

• Si le symbole de pile apparaît sur l'écran des valeurs intérieures, changez les piles de la station de base.

• Attention: il faut rétablir le contact entre l'émetteur correspondant et la station de base après le remplacement des piles. Il faut donc toujours lancer la recherche manuellement ou effectuer une nouvelle mise en service, conformément aux instructions.

Problème Solution Aucun affichage sur ➜ Contrôlez la bonne polarité des piles la station de base ➜ Changez les piles Pas de réception DCF ➜ Activez la réception DCF en mode de réglage ➜ Attendez la réception du signal de nuit ➜ Sélectionnez une autre position pour la station de base ➜ Réglez l'heure manuellement ➜ Éliminez les sources de parasitage. ➜ Remettez la station de base en service, conformément aux instructions Pas de réception ➜ Aucun émetteur installé d'un émetteur ➜ Vérifiez les piles de l'émetteur (n'utilisez pas d'accus) Affichage «--» ➜ Remettez l'émetteur et la station de base en service, conformément aux instructions ➜ Démarrez la recherche de l'émetteur manuellement conformément aux instructions ➜ Sélectionnez une autre position pour l'émetteur et/ou la station de base ➜ Modifiez la distance entre l'émetteur et la station de base ➜ Éliminez les sources de parasitage. Affichage incorrect ➜ Changez les piles Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous au vendeur chez qui vous l'avez acheté

13. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés. Les piles usagées ne doivent pas être jetées dans les détritus ménagers. En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et piles rechar- geables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale. Les métaux lourds sont désignés comme suit: Cd=cadmium, Hg=mercure, Pb=plomb TFA_No. 30.3057_Anleitung 01.04.2016 12:09 Uhr Seite 132726 MULTI-SENS - Termoigrometro radiocontrollato

6.1 Inserire le batterie
