MULTI-SENS - Funk-Thermo-Hygrometer

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
  So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

• Funk Thermo-Hygrometer

• Drei Thermo-Hygro-Sender (Kat.-Nr. 30.3221.02)

• Bedienungsanleitung

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes

• Zur Kontrolle von Raum- und Außenklima
• Mit Innensensor und drei kabellosen Funksendern (433 MHz) zur Überwachung von Temperatur und Luftfeuchtigkeit in bis zu vier Räumen
• Höchst- und Tiefstwerte
  • Tendenzanzeige
  • Komfortzone
  • Funkuhr mit Datum

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

MULTI-SENS - Funk-Thermo-Hygrometer

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie die Geräte keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Vor Feuchtigkeit schützen.
  • Die Sender sind spritzwassergeschützt, aber nicht wasserdicht. Möchten Sie die Sender im Außenbereich nutzen, suchen Sie einen niederschlagsgeschützten Platz für die Sender aus.

5. Bestandteile

5.1 Basisstation (Empfänger)

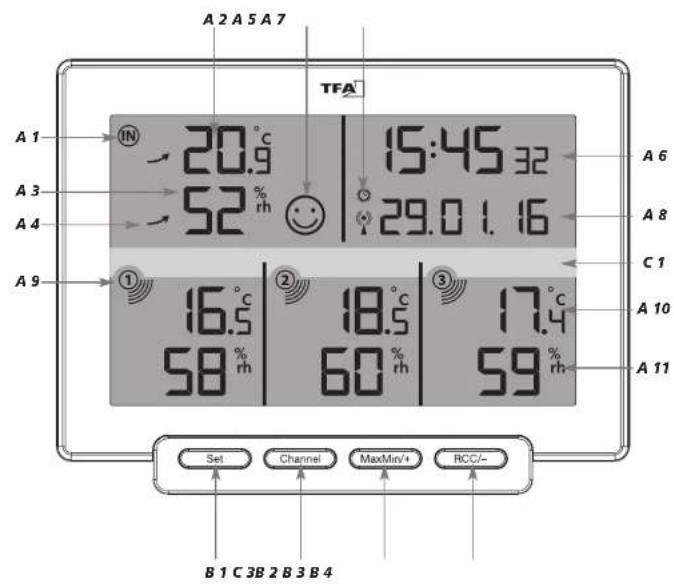

A: Display-Anzeige (Fig. 1):

Display oben

A 1: Symbol für Innen
A 2: Temperatur
A 3: Luftfeuchtigkeit
A 4: Trendpfeile
A 5: Symbol Komfortzone
A 6: Uhrzeit mit Sekunden
A 7: Sommerzeit-Symbol
A 8: DCF-Symbol, Datum

Display unten für die Sender 1-3

A 9: Funk-Symbol

A 10: Temperatur

A 11: Luftfeuchtigkeit

B: Tasten (Fig. 1):

B 1: Set Taste
B 2: Channel Taste
B 3: MaxMin/+ Taste
B 4: RCCI- Taste

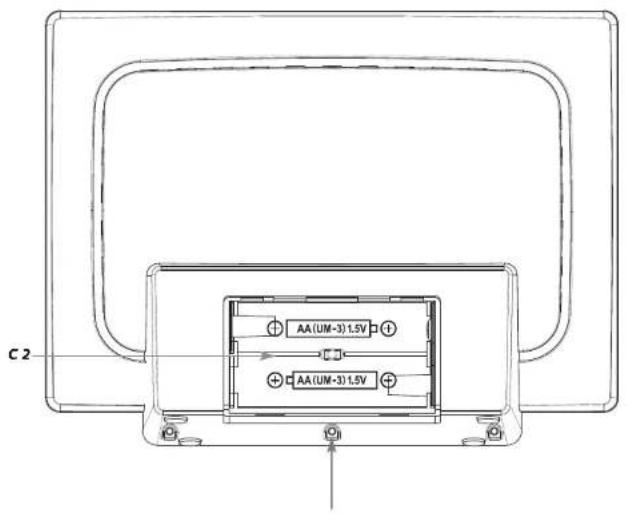

C: Gehäuse (Fig. 1+2):

C 1: Zeile zum Beschriften der Senderstandorte
C 2: Batteriefach
C 3: Ständer

5.2 Sender (Fig. 3):

D: Tasten:
D 1: Schiebeschalter zur Kanalwahl
D 2: TX-Taste

E: Gehäuse:

E 1: LED-Kontrolllampe
E 2: Batteriefach
E 3: Aufhängeöse

MULTI-SENS - Funk-Thermo-Hygrometer

6. Inbetriebnahme

6.1 Einlegen der Batterien

- Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

1. Öffnen Sie das Batteriefach des ersten Senders.
2. Stellen Sie den Schiebeschalter auf Kanal
3. Legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.

4. Schließen Sie das Batteriefach wieder sorgfältig.

5. Wiederholen Sie Schritt 1-4 für die beiden weiteren Sender. Wählen Sie mit dem Schiebeschalter für jeden Sender einen anderen Kanal aus.

6. Öffnen Sie das Batteriefach der Basisstation und legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.
7. Alle Segmente werden kurz angezeigt.
8. Schließen Sie das Batteriefach wieder.

6.1.1 Empfang der Sender

• Nach dem Einlegen der Batterien startet die Basisstation automatisch mit dem Empfang der Messwerte. Das Funksymbol blinkt auf dem unteren Display.
• Werden die Messwerte nicht empfangen, erscheint „-“ auf dem Display. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Störguellen.
• Sobald die Basisstation die Funkzeit erhalten hat, können Sie die Initialisierung auch manuell starten. Wählen Sie mit der Channel Taste den entsprechenden Sender aus. Halten Sie die Channel Taste für vier Sekunden gedrückt. Die Basisstation versucht die Messwerte zu empfangen.
• Mit der „TX“ Taste können Sie die Messwerte manuell übertragen (z.B.: zum Testen oder bei Verlust des Senders).

6.2 Empfang der Funkzeit

• Nachdem die Basisstation die Suche nach Sendern abgeschlossen hat, beginnt das Gerät mit der Suche nach dem DCF-Signal (Funkuhrsignal) und das DCF-Empfangszeichen blinkt.
• Wenn der Zeitcode nach 2-10 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum, gegebenenfalls das Sommerzeitsymbol und das DCF-Empfangszeichen ständig im Display angezeigt.
• Der DCF-Signalempfang findet stündlich zwischen 1:00 Uhr bis 5:00 morgens statt. Ist der Empfang bis 5:00 Uhr nicht erfolgreich, so findet der nächste Empfangsversuch wieder um 1:00 Uhr morgens statt.
• Es gibt drei verschiedene Empfangssymbole:

blinkt - Empfang aktiv

bleibt stehen - Empfang erfolgreich

kein Symbol - kein Empfang / Uhrzeit manuell einstellen

- Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungs-distanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen“).

MULTI-SENS - Funk-Thermo-Hygrometer

7. Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint das Symbol im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren undloder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

8. Bedienung

• Wichtig: Während des Empfangs der Sender und der Funkzeit ist keine Tastenbedienung möglich.
• Halten Sie die MaxMin/+ oder RCCI- Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

8.1 Manuelle Einstellungen

• Haften Sie die Set Taste im Normalmodus gedrückt.
• dCF erscheint im Display und on (Voreinstellung) blinkt.
• Sie können mit der MaxMinl+ oder RCCI- Taste den Empfang für das DCF Funksignal für die Uhrzeit deaktivieren (OFF) oder aktivieren (on).
• Bei deaktiviertem Empfang müssen Sie die Uhrzeit manuell einstellen.
• Drücken Sie die Set Taste noch einmal und Sie können nun nacheinander die Zeitzone (0 - Voreinstellung), die 12- oder 24 Stunden-Anzeige (24hr - Voreinstellung), die Stunden, die Minuten, das Jahr, den Monat, den Tag und die Temperaturanzeige (°C - Voreinstellung) ansteuern und mit der MaxMini+ oder RCCI- Taste einstellen.
• Bestätigen Sie mit der Set Taste.
• Bei erfolgreichem Empfang des DCF-Funksignals und bei aktiviertem Empfang wird die manuell eingestellte Zeit überschrieben.

8.1.1 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzonenkorrektur (-12/+12) vornehmen.
  • Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1= eine Stunde später).

MULTI-SENS - Funk-Thermo-Hygrometer

8.1.2 Einstellung der 12- und 24 Stunden-Anzeige

• Mit der MaxMini+ oder RCCI-Taste können Sie im Einstellungsmodus das 12- oder 24-Stunden-Zeitsystem auswählen.
• Im 12-h-System erscheint AM oder PM (nach 12 Uhr) auf dem Display und die amerikanische Datumsanzeige (erst der Monat, dann der Tag).

8.1.3 Einstellung der Temperaturanzeige

- Mit der MaxMinl+ oder RCCI-Taste können Sie im Einstellungsmodus zwischen °F (Fahrenheit) oder °C (Celsius) als Temperaturanzeige auszuwählen.

8.2 Trendpfeile

• Die Trendpfeile zeigen Ihnen, ob die Werte für Temperatur und Luftfeuchtigkeit aktuell steigen oder fallen. Bei gleichbleibenden Werten erfolgt keine Anzeige.

8.3 Maximum/Minimum-Funktion

• Drücken Sie die MaxMinl+ Taste im Normalmodus.
  • erscheint auf dem Display.
• Es erscheinen die höchsten Messwerte seit der letzten Rückstellung.
• Drücken Sie noch einmal die MaxMini+ Taste.
  • eScheint im Display.
  • Die niedrigsten Messwerte seit der letzten Rückstellung werden angezeigt.
• Drücken und halten Sie die MaxMin/+ Taste für vier Sekunden, wenn die maximalen oder minimalen Werte angezeigt werden, um die entsprechenden Werte zu löschen.
• Drücken Sie die MaxMinl+ Taste noch einmal, um in den Normalmodus zurückzukehren.

8.4 Komfortstufe

• Smiley Temperatur Luftfeuchtigkeit
😊 +19°C ... +25°C 40%...60%
- Auf dem Display erscheint ein freundliches Gesicht, wenn die Temperatur zwischen 19°C und 25°C liegt und die Luftfeuchtigkeit bei 40% bis 60%. Anderenfalls erscheint ein betrübtes Gesicht.

9. Aufstellen und Befestigen der Basisstation und der Sender

• Stellen Sie die Basisstation am gewünschten Standort auf. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.
  • Die Sender können mit der Aufhängeöse an der Wand befestigt werden. Suchen Sie sich im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).
• Prüfen Sie, ob eine Übertragung der Messwerte von den Sendern am gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld bis zu 80 Meter), bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.
• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender undloder Basisstation.

10. Beschriften der Senderstandorte

- Wenn Sie die Sender 1 bis 3 an ihrem gewünschten Standort fest installiert haben, können Sie die drei Anzeigen auf der Basisstation mit einem abwischbaren Stift beschriften (z.B.: Staedtler Lumocolor correctable).

MULTI-SENS - Funk-Thermo-Hygrometer

11. Pflege und Wartung

- Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

- Entfernen Sie die Batterien, wenn Sie die Geräte längere Zeit nicht verwenden. - Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

11.1 Batteriewechsel

• Sobald das Batteriesymbol in der Displayzeile eines Kanals erscheint, wechseln Sie bitte die Batterien im jeweiligen Sender.
• Sobald das Batteriesymbol in der Displayzeile der Innenwerte erscheint, wechseln Sie bitte die Batterien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Basisstation wieder hergestellt werden – also manuelle Sendersuche starten oder eine Neuinbetriebnahme gemäß Anleitung durchführen.

• Fehlerbeseitigung
  Lösung

Keine Anzeige auf der Basisstation	→ Batterien polrichtig einlegen→ Batterien wechseln
Kein DCF Empfang	→ DCF Empfang im Einstellungsmodus aktivieren→ Empfangsversuch in der Nacht abwarten→ Anderen Aufstellort für die Basisstation wählen→ Uhrzeit manuell einsteilen→ Beseitigen der Störquellen→ Neuinbetriebnahme von der Basisstation gemäß Anleitung
Kein Senderempfang Anzeige „--“	→ Kein Sender installiert→ Batterien des Senders prüfen (keine Akkus verwenden!)→ Neuinbetriebnahme von Sender und Basisstation gemäß Bedienungsanleitung→ Manuelle Sendersuche gemäß Bedienungsleitung starten→ Anderen Aufstellort für Sender undloder Basisstation wählen→ Abstand zwischen Sender und Basisstation verringern→ Beseitigen der Störquellen

Unkorrekte Anzeige

→ Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

13. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

MULTI-SENS - Funk-Thermo-Hygrometer

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

1. Technische Daten

MessbereichTemperatur innen 0 °C... 50°C (+32 °F ...+122 °F)Luftfeuchtigkeit innen 1% bis 99% rH
Temperatur Sender -40 °C... 60 °C (-40 °F ...140 °F)
Genauigkeit Temperatur ±1°C @ 0..50°C
Auflösung Temperatur 0,1°C
Luftfeuchtigkeit Sender 1% bis 99% rH
Genauigkeit Luftfeuchtigkeit ±5% rH (@ 30 ... 80% rH)
Auflösung Luftfeuchtigkeit 1 % rH
Anzeige HH.HILL.L Temperatur außerhalb des Messbereichs
Reichweite ca. 80 m (Freifeld)
Übertragungsfrequenz	433	MHz
Übertragungszeit Ca. alle 50 Sekunden
Spannungsversorgung Basisstation: 2 x 1,5 V AA (Batterien nicht inklusive)3 Sender: je 2 x 1,5 V AA (Batterien nicht inklusive)
Sender (Größe und Gewicht) 40 x 21 x 130 mm, 47 g
Basisstation (Größe und Gewicht)	157 x 42 x 120 mm, 210 g (nur das Gerät)
