MANUALE UTENTE 30.3057.01 TFA

Istruzioni per l'uso

TFA

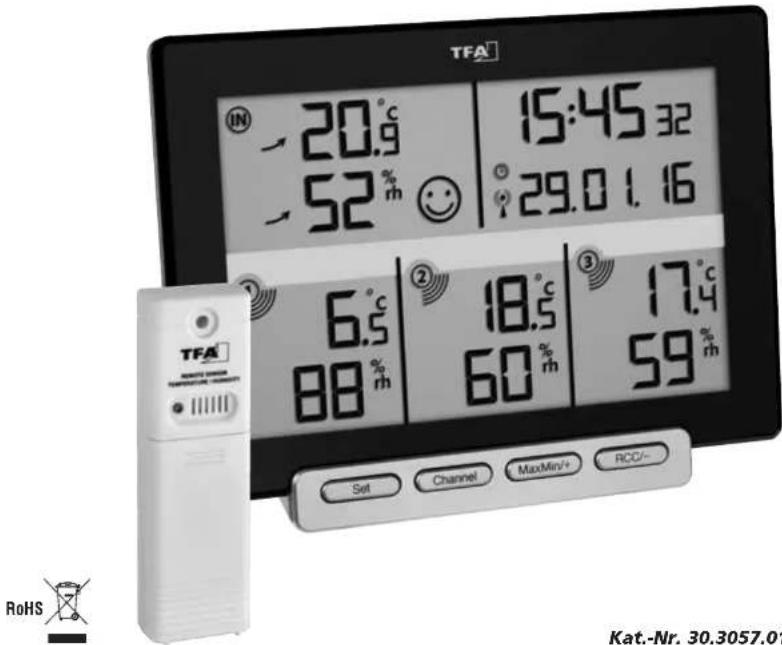

TFA IN -20.9°C -52% m 15:45 32 29.0 1.16 6.5°C 88% m 18.5°C 60% m 17.4°C 59% m Set Channel MaxMin/+ RCD-/- RoHS Kat.-Nr. 30.3057.01

CE

Kat.-Nr. 30.3057.01

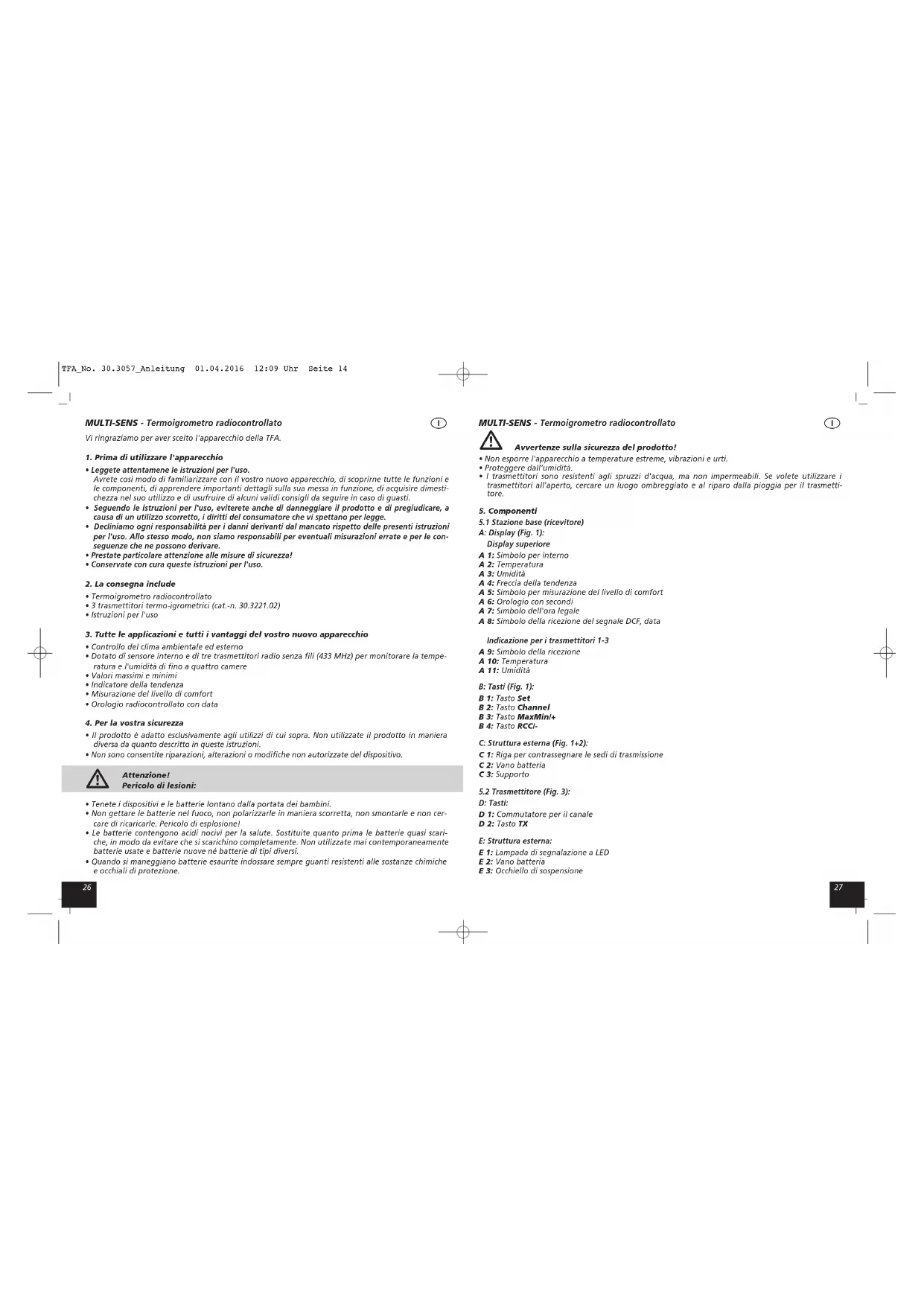

Vi ringraziamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamene le istruzioni per l'uso.
Avrete così modo di familiarizzare con il vostro nuovo apparecchio, di scoprime tutte le funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in caso di guasti.
- Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il prodotto e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.
- Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso. Allo stesso modo, non siamo responsabili per eventuali misurazioni errate e per le conseguenze che ne possono derivare.
- Prestate particolare attenzione alle misure di sicurezza!
- Conservate con cura queste istruzioni per l'uso.

2. La consegna include

• Termoigrometro radiocontrollato

• 3 trasmettitori termo-igrometrici (cat.-n. 30.3221.02)

- Istruzioni per l'uso

3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio

• Controllo del clima ambientale ed esterno
• Dotato di sensore interno e di tre trasmettitori radio senza fili (433 MHz) per monitorare la temperatura e l'umidità di fino a quattro camere
  • Valori massimi e minimi
• Indicatore della tendenza
• Misurazione del livello di comfort
  • Orologio radiocontrollato con data

4. Per la vostra sicurezza

- Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.

- Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo.

Attenzione! Pericolo di lesioni:

• Tenete i dispositivi e le batterie lontano dalla portata dei bambini.
• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e non cercare di ricaricarle. Pericolo di esplosione!
• Le batterie contengono acidi nocivi per la salute. Sostituite quanto prima le batterie quasi scariche, in modo da evitare che si scarichino completamente. Non utilizzate mai contemporaneamente batterie usate e batterie nuove né batterie di tipi diversi.
• Quando si maneggiano batterie esaurite indossare sempre guanti resistenti alle sostanze chimiche e occhiali di protezione.

①

MULTI-SENS - Termoigrometro radiocontrollato

①

Avvertenze sulla sicurezza del prodotto!

• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.
  • Proteggere dall'umidità.
• I trasmettitori sono resistenti agli spruzzi d'acqua, ma non impermeabili. Se volete utilizzare i trasmettitori all'aperto, cercare un luogo ombreggiato e al riparo dalla pioggia per il trasmettitore.
  A: Display (Fig. 1):
  Display superiore
  A 1: Simbolo per interno
  A 2: Temperatura
  A 3: Umidità
  A 4: Freccia della tendenza
  A 5: Simbolo per misurazione del livello di comfort
  A 6: Orologio con secondi
  A 7: Simbolo dell'ora legale
  A 8: Simbolo della ricezione del segnale DCF, data

5. Componenti

5.1 Stazione base (ricevitore)

Indicazione per i trasmettitori 1-3

A 9: Simbolo della ricezione
A 10: Temperatura
A 11: Umidità
B: Tasti (Fig. 1):
B 1: Tasto Set
B 2: Tasto Channel
B 3: Tasto MaxMin/+
B 4: Tasto RCCI-

C: Struttura esterna (Fig. 1+2):

C 1: Riga per contrassegnare le sedi di trasmissione

C 2: Vano batteria

C 3: Supporto

5.2 Trasmettitore (Fig. 3):

D: Tasti:

D 1: Commutatore per il canale

D 2: Tasto TX

E: Struttura esterna:

E 1: Lampada di segnalazione a LED
E 2: Vano batteria
E 3: Occhiello di sospensione

MULTI-SENS - Termoigrometro radiocontrollato

6. Messa in funzione

- Posizionare gli apparecchi su un tavolo ad una distanza di circa 1,5 metri l'uno dell'altro. Tenerli lontano da eventuali fonti di interferenza (dispositivi elettronici e impianti radio).

1. Aprire il vano batteria del primo trasmettitore.

2. Spingere l'interruttore verso il canale 1.

3. Inserire due batterie nuove tipo AA da 1,5 V, rispettando le corrette polarità.

4. Richiudere di nuovo con cura il vano batteria.

5. Ripetere i passaggi 1-4 per gli altri due trasmettitori. Con l'interruttore a scorrimento scegliere un diverso canale per ciascun trasmettitore.

6. Aprire il vano batteria della stazione base e inserire due batterie nuove tipo AA da 1,5 V, rispettando le corrette polarità.
   • Tutti i segmenti appaiono brevemente.
   • Richiudere il vano batteria.

6.1.1 Ricezione delle trasmettitori

• Dopo la messa in funzione la stazione base inizia automaticamente la ricezione dei valori. Il simbolò della ricezione lampeggia sul display inferiore.
• Se non si ricevono i valori, sul display viene visualizzato "--". Controllare le batterie e riprovare di nuovo. Rimuovere eventuali fonti di interferenza.
• Se la stazione base ha ricevuto l'ora radiocontrollata è possibile avviare l'inizializzazione manualmente. Selezionate con il tasto Channel il corrispondente trasmettitore. Tenere premuto per 4 secondi il tasto Channel. La stazione base inizia a ricevere i valori di misurazione.
• Con il tasto TX è possibile trasferire manualmente i valori misurati (es.: come prova o in caso di perdita del trasmettitore).

6.2 Ricezione dell'ora radiocontrollata

• Dopo che ha completato la ricerca di trasmettitori, l'apparecchio inizia la ricerca del segnale DCF (segnale radio) e il simbolo di ricezione DCF lampeggia.
• Se il codice dell'ora è stato ricevuto dopo 2-10 minuti, l'ora radiocontrollata, la data, eventualmente il simbolo dell'ora legale e il simbolo della ricezione del segnale DCF, sono costantemente visualizzati sul display.
• La ricezione del segnale DCF avviene ogni ora dalle 01:00 fino alle 05:00 del mattino. Se la ricezione non è avvenuta con successo alle 05:00, la ricezione successiva avviene di nuovo alle 01:00 del mattino.
  • Ci sono tre differenti simboli di ricezione:

lampeggiante - Ricezione attiva

Simbolo acceso - Ricezione molto buona

Nessun simbolo - nessuna ricezione / impostare l'ora in modo manuale

- Nel caso in cui l'orologio non riesca a ricevere il segnale DCF (a causa di guasti, della distanza di trasmissione, ecc.), l'ora può essere impostata manualmente. L'orologio funziona come un normale orologio al quarzo (vedi: Impostazioni manuali).

MULTI-SENS - Termoigrometro radiocontrollato

7. Indicazione per la ricezione dell'ora radiocontrollata

L'ora viene trasmessa da un orologio atomico al cesio gestito dal Physikalisch Technische Bundesanstalt di Braunschweig. La deviazione è inferiore a 1 secondo in un milione di anni. L'ora è codificata e trasmessa da Mainflingen vicino Francoforte con un segnale a frequenza DCF - 77 (77,5 kHz) entro un raggio di 1.500 km. Anche il passaggio tra ora solare e ora legale è automatico. Durante il periodo estivo sul display appare il simbolo. La qualità della ricezione dipende molto dalla posizione geografica. In circostanze normali e in assenza di problemi di ricezione dovrebbe avvenire entro un raggio di 1.500 km da Francoforte.

Rispettate le norme elencate qui di seguito:

• La distanza raccomandata da qualsiasi fonte di interferenza come monitor di computer o televisori deve essere di almeno 1.5 - 2m.
• All'interno di strutture in cemento armato (seminterrati, sovrastrutture) la ricezione del segnale è naturalmente più debole. In casi estremi si consiglia di sistemare l'unità vicino ad una finestra per ottenere una migliore ricezione del segnale.
• Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti e la ricezione è possibile nella maggior parte dei casi. Una singola ricezione giornaliera è sufficiente a garantire la precisione e a mantenere la deviazione al di sotto di un secondo.

8. Uso

• Importante: Durante la ricezione attiva di trasmettitori o dell'ora radiocontrollata non sono possibili operazioni con i tasti.
• Tenere premuto il tasto MaxMin/+ o RCCI- in modalità impostazione per procedere velocemente.
• L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 20 secondi.

8.1 Impostazioni manuali

• Tenere premuto il tasto Set nella modalità normale.
• Sul display appare dCF e on (predefinita) lampeggia.
• In modalità impostazione è possibile disattivare (OFF) o attivare (on) la ricezione DCF con il tasto MaxMin/+ o RCCI-.
• Se la ricezione del segnale radio è disattivata è necessario impostare l'ora manualmente.
• Premendo nuovamente il tasto Set è possibile modificare uno dopo l'altro le impostazioni del fuso orario (00 - predefinita), del sistema orario sulle 12 ore o sulle 24 ore (24H - predefinita), delle ore e dei minuti, dell'anno, del mese, del giorno, della visualizzazione della temperatura (°C - predefinita), e impostare con il tasto MaxMinl+ o RCCI-.
• Confermare con il tasto Set.
• In caso di corretta ricezione e quando il segnale DCF è attivo, l'ora impostata in modalità manuale viene sostituita.

8.1.1 Impostazione del fuso orario

- In modalità impostazione è possibile effettuare la correzione del fuso orario (-12/+12).

- La correzione del fuso orario è attiva dove è possibile ricevere il segnale DCF ma il fuso orario differisce da quello tedesco (ad esempio, +1 = un'ora dopo).

8.1.2 Impostazione del display 12 o 24 ore

- Impostare il sistema orario di 12 - o 24-ore con il tasto MaxMin/+ o RCCI- nella modalità impostazione. - Nel formato 12 ore compare AM o PM sul display (prima e dopo mezzogiorno) e la visualizzazione della data americana (prima il mese, poi il giorno).

MULTI-SENS - Termoigrometro radiocontrollato

8.1.3 Visualizzazione della temperatura

- Premendo il tasto MaxMin/+ o RCCI- nella modalità impostazione è possibile scegliere fra la visualizzazione della temperatura in gradi °C (gradi Celsius) o °F (gradi Fahrenheit).

8.2 Freccia della tendenza

- La freccia della tendenza mostra se la temperatura e l'umidità sono in aumento o in discesa. In assenza di cambiamento, la freccia della tendenza non viene visualizzata.

8.3 Funzione massima/minima

- Premere il tasto MaxMinl+ nella modalità normale.

- Sul display appare

- Sul display vengono visualizzati i valori di misurazione massimi dopo l'ultima disposizione.

- Premere nuovamente il tasto MaxMin/+

• Sul display appare

- Sul display vengono visualizzati i valori di misurazione minimi dopo l'ultima disposizione.

- Premendo il tasto MaxMin/+ per 4 secondi durante la visualizzazione dei valori massimi e minimi gli stessi vengono cancellati.

- Premere nuovamente il tasto MaxMinl+, per tornare alla visualizzazione in modalità normale.

8.4 Livello di comfort

Smiley

Temperatura

Umidità

- Sul display appare un volto amichevole, quando la temperatura è tra 19°C e 25°C e l'umidità tra 40% e 60%. In caso contrario, appare una faccia triste.

9. Posizionamento e fissaggio della stazione base e dei trasmettitori

- Posizionare la stazione base nella posizione desiderata. Evitare l'installazione in prossimità di altri apparecchi elettrici (televisori, computer, cellulari) e oggetti metallici pesanti.

- Con le alette di fissaggio sul retro, i trasmettitori possono essere fissati alla parete. Se volete utilizzare i trasmettitori all'aperto, cercare un luogo ombreggiato e al riparo dalla pioggia. (La luce diretta del sole falsifica la misurazione e l'umidità costante sforza inutilmente le componenti elettroniche).

- Verificare se il trasferimento dei valori di misura alla stazione base da parte de trasmettitore situato nel luogo cui esso è destinato ha luogo correttamente (raggio d'azione in campo libero circa 80 metri), in caso di pareti spesse, in particolare con parti metalliche, il raggio d'azione del trasmettitore potrà ridursi notevolmente.

- Se necessario, cercate nuove posizioni per i trasmettitori e/o la stazione base

10. Etichettatura delle sedi di trasmissione

- Dopo aver installato i trasmettitori 1-3 nelle loro sedi, potete segnarli con sulla stazione base con una pennarello cancellabile (ad es. Staedtler Lumocolor correctable).

11. Cura e manutenzione

- Per pulire i dispositivi utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi.

- Rimuovere le batterie, se non si utilizza il dispositivo per un periodo prolungato.

- Collocare i dispositivi in un luogo asciutto.

MULTI-SENS - Termoigrometro radiocontrollato

11.1 Sostituzione delle batterie

- Quando il simbolo della batteria appare nella linea del display di un canale, cambiare le batterie nel trasmettitore rispettive.

- Cambiare le batterie della stazione base, se il simbolo della batteria appare sul display dei valori interni.

- Attenzione: dopo aver sostituito le batterie è necessario ristabilire il contatto tra il trasmettitore e la stazione base, avviate manualmente la ricerca del trasmettitore oppure fate un ripristino secondo le istruzioni.

12. Guasti

Problema Risoluzione del problema

Nessuna indicazione sul → Inserire le batterie rispettando le corrette polarità display della stazione base → Sostituire le batterie

Nessuna ricezione DCF → Attivare la ricezione DCF nella modalità impostazione

→ Attendere il tentativo notturno di ricezione

→ Cercate nuove posizioni per la stazione base

→ Impostare manualmente l'ora

→ Eliminare fonti di interferenza

→ Riavviate la stazione base secondo le istruzioni

Nessuna ricezione → Nessun trasmettitore installato

del trasmettitore → Controllare le batterie del trasmettitore (non utilizzare le batterie Indicazione “...” ricaricabili!)

→ Riavviate la stazione base e il trasmettitore secondo le istruzioni

→ Avviate la sintonizzazione manuale

→ Cercate nuove posizioni per il trasmettitore elo la stazione base.

→ Diminuite la distanza tra il trasmettitore e la stazione base

→ Eliminare fonti di interferenza

Indicazione non corretta → Sostituire le batterie

Qualora il vostro apparecchio continui a non funzionare nonostante queste procedure, rivolgetevi al rivenditore presso il quale lo avete acquistato.

13. Smaltimento

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

È assolutamente vietato gettate le batterie tra i rifiuti domestici.

In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico.

MULTI-SENS - Termoigrometro radiocontrollato

Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo

Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di una smaltimento ecologico.

1. Dati tecnici

Campo di misuraTemperatura interna 0 °C... 50°C (+32 °F ...+122 °F)Umidità interna 1% a 99%rH
Temperatura trasmettitore -40 °C... 60 °C (-40 °F ...140 °F)
Precisione temperatura ± 1^ @ 0..50°C
Risoluzione temperatura 0,1 °C
Umidità trasmettitore 1% a 99%rH
Precisione umidità ± 5% rH (@ 30 ... 80% rH)
Risoluzione umidità 1% rH
Indicazione LL.LIHH.H Temperatura fuori dal campo di misura
Raggio d'azione ca. 80 metri al massimo
Frequenza di ricezione 433 MHz
Tempo di trasmissione	ca. ogni 50 secondi
Alimentazione:	Stazione base : 2 batterie AA da 1,5 V (non fornite)3 trasmettitore: per 2 batterie AA da 1,5 V (non fornite)
Trasmettitore (dimensioni e peso)	40 x 21 x 130 mm, 47 g
Stazione base (dimensioni e peso)	157 x 42 x 120 mm, 210 g (solo apparecchio)

È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato dei prodotto al momento della stampa e possono cambiare senza preavviso. È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostro sito.

DICHIARAZIONE DI CONFORMITÀ 'UE

Con la presente dichiariamo che questo impianto radio adempie alle prescrizioni sostanziali della direttiva R&TTE 1999/5/CE.

Una copia firmata e datata della Dichiarazione di Conformità è disponibile, su richiesta all'indirizzo [e-mail].

www.tfa-dostmann.de

03/16
