| Type de produit | Jumelles |
| Marque | Minox |
| Modèle | 7.5x44 RAPID |
| Grossissement | 7,5x |
| Diamètre des objectifs | 44 mm |
| Système de prisme | Schmidt-Pechan |
| Pupille de sortie | 5,9 mm |
| Champ visuel à 1 000 m | 132 m |
| Compensation dioptrique | -2 à +5 dioptries |
| Distance pupillaire | 20 mm |
| Température de fonctionnement | -10°C à +50°C |
| Étanchéité | Jusqu'à 5 m (flottable) |
| Dimensions (H x L x P) | 150 x 131 x 53 mm |
| Poids | Environ 780 g |
| Matériau du boîtier | Makrolon avec gainage caoutchouté |
| Remplissage | Azote (anti-condensation) |
| Mise au point | Individuelle sur chaque oculaire |
| Oeilletons | Rétractables (pour utilisation avec/sans lunettes) |
| Accessoires inclus | Courroie, étui, couvercles d'objectifs et d'oculaires, chiffon de nettoyage, mode d'emploi |
| Options disponibles | Adaptateur trépied (réf. 69730), kit de nettoyage optique (réf. 69731) |
| Alimentation | Aucune (optique) |
| Fonctions principales | Observation terrestre, mise au point de 20 m à l'infini |
| Entretien et nettoyage | Nettoyer avec chiffon doux et produit spécifique pour lentilles ; rincer à l'eau fraîche après usage en milieu marin |
| Consignes de sécurité | Ne jamais regarder le soleil ; utiliser la courroie de port pour éviter les chutes |
| Réparabilité et pièces détachées | Maintenance par le service client Minox ou revendeur agréé ; contact : www.minox.com |
FOIRE AUX QUESTIONS - 7.5x44 RAPID MINOX
Questions des utilisateurs sur 7.5x44 RAPID MINOX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Jumelles au format PDF gratuitement ! Retrouvez votre notice 7.5x44 RAPID - MINOX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 7.5x44 RAPID de la marque MINOX.
MODE D'EMPLOI 7.5x44 RAPID MINOX

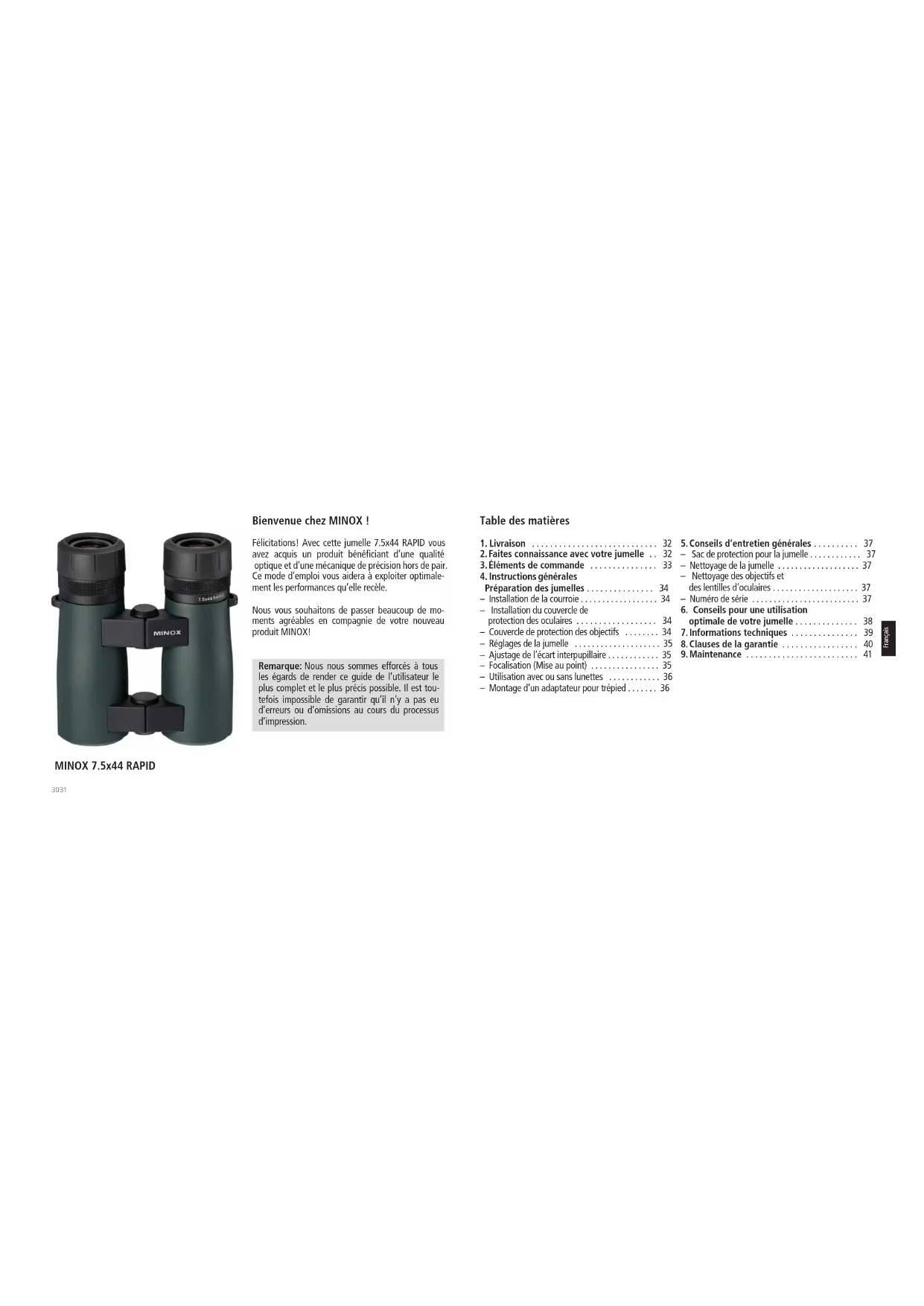

Bienvenue chez MINOX!
Félicitations! Avec cette jumelle 7.5x44 RAPID, vous avez acquis un produit bénéficiant d'une qualité optique et d'une mécanique de précision hors de pair. Ce mode d'emploi vous aidera à exploiter optimalement les performances qu'elle recèle.
Nous vous souhaitons de passer beaucoup de moments agréables en compagnie de votre nouveau produit MINOX!
Remarque: Nous nous sommes efforcés à tous les égards de rendre ce guide de l'utilisateur le plus complet et le plus précis possible. Il est toutefois impossible de garantir qu'il n'y a pas eu d'erreurs ou d'omissions au cours du processus d'impression.
Table des matières
- Livraison 32 5. Conseils d'entretien généraux 37 2. Faites connaissance avec voire jumelle 32 - Sac de protection pour la jumelle 37
- Éléments de commande 33 - Nettoyage de la jumelle 37
- Instructions générales - Nettoyage des objectifs et Préparation des jumelles 34 des lentilles d'oculaires 37
- Installation de la courroie 34 - Numéro de série 37 Installation du couvercle de protection des oculaires 6. Conseils pour une utilisation optimale de votre jumelle 38 Couvercle de protection des objectifs 34 7. Informations techniques 39
- Réglages de la jumelle 35 8. Clauses de la garantie 40 Ajustement de l'écotaxe intermunicipale 35 9. Maintenance 41
- Ajustage de l'écart interpupilaire 35 9. Maintenance 41
Montage d'un adaptateur pour trépied 36
1. Livraison
Jumelles Couvercle de protection des objectifs Couvercle de protection des oculaires Courroie Sac de protection Chiffon de nettoyage optique Mode d'emploi
Remarque: Les accessoires que vous avez reçus peuvent légèrement varier par rapport à la liste ci-dessus. Ce kit peut être modifié sans notification préalable.
Vous trouverez de plus amples informations sur les accessoires adaptations au 7.5x44 RAPID sur le site internet de MINOX: www.minox.com
2. Faites reconnaissance avec votre jumelle
Jumelle équipée avec Système de prisme Schmidt-Pechan - Oculaires avec mise au point individuelle - Étanchéité à l'eau - Pas de condensation interne grâce au remplissage du corps de la jumelle à l'azote - Boîtier robuste et léger en Makrolon - Bonne tenue en main de la jumelle grâce à son gainage caoutchouteux - Compensation dioptrique: de -2 a +5 dioptries
Attention: Ne jamais regarder directement le soleil avec une jumelle! Ceci pourrait causer des dommages irréparables aux yeux!
3. Éléments de commande
1. Oculaire 2. Bonnettes d'oculaires 3. Bague de réglage des oculaires 4. Fixation de la courroie de port 5. Lentille externe des o 6. Vis d'obturation du filetage
pour la fixation de la jumelle
sur un trépied
Préparation des jumelles
Une courroie de port en néoprène est incluse dans la livraison de base des jumelles 7.5x44 RAPID. Nous vous conseillons de toujours utiliser celle-ci lors de vos observations et de vos déplacements.
Remarque: L'utilisation de cette courroie pour porter la jumelle évite le risque de dommages éventuels que pourrait occasionner sa chute.
Installation de la courroie
Faites passer la courroie dans un des œillets situés sur le corps de la jumelle puis introduisez la fin de la courroie dans la boucle afin de la fixer. Procédez de même pour l'autre côté. Enfin, ajustez la courroie à la longueur qui vous convient.
Protection des oculaires
Fixe le couverture de protection des oculaires à l'œil situé soit à gauche de la courroie. Ce couverture
destiné à protéger l'optique des oculaires des corps étrangers, de la pluie et de la poussière. Pour observer, osez ce couvercle sur les oculaires. Comme il pourrait verser le bas, à gauche de la courroie, il ne gêne pas la vision lors des observations avec la jumelle.
Couvercle de protection des objectifs
L'usage de ce couvercle est prévu pour protéger les lentilles des objectifs de votre jumelle 7.5x44 RAPID de corps étrangers, de la pluie, de l'eau salée, de la poussière et du sable. Pour l'installer sur la jumelle, passer le noeud coulant dans le support du couvercle de protection des objectifs derrière la vis d'obturation du filtage de trédip jusqu'à ce que le noeud coulant soit fermement serré. Pour observer avec votre jumelle, otez ce couvercle de protection des objectifs et laissez-le simplement pendre. Si vous voulez l'éloigner complètement de cette jumelle 7.5x44 RAPID, effectuez l'opération inverse.
Réglages de la jumelle
Pour une utilisation optimale, il est recommandé - avant usage - d'adapter la jumelle MINOX 7.5x44 RAPID en fonction des critères individuels de son utilisateur. Pour ce faire, veuillez procéder comme suit:
Ajustage de l'écart interpupillaire
Votte jumelle 7.5×44 RAPID bénéficie d'une articulation à charnière permettant d'adapter la position des oculaires en fonction de l'écart interpupillaire de chaque utilisateur. Ce réglage est correct lorsque l'observateur appréhende une seule grande image circulaire. Pour ce faire, adapter l'écart entre les tubes de sua jumelle MINOX jusqu'à ce que les deux champs visualisés ne forment plus qu'une seule image superposée, circulaire.
Focalisation (mise au point)
La jumelle 7.5x44 RAPID est équipée d'oculaires à focalisation unique assurant une vision claire des objets observés de 20m à l'infini et ce, sans nécessité
de réajuster la focalisation pour une vision proche ou lointaine. Le domaine de compensation dioptrique s'étend de -2 à +5 dioptries. Pour un réglage optimal de l'optique de votre jumelle, ajustez à toute vision personnelle, précisé comme suit:
Visez un objet situé à environ 50 mètres. Fermez d'abord l'œil droit. Regardez ensuite avec l'œil gauche au travers de l'oculaire de la jumelle. Faites tourner cet oculaire vers la droite/gauche jusqu'à obtention d'une image nette. Puis, fermez l'œil gauche et précisez de même pour l'œil droit, avec l'oculaire droit. Ceci fait, l'ajustage optique de la jumelle est maintenant adapté précisément à votre vision individuelle. Chacun des oculaires est muni d'une échelle dioptrique. Nous vous conseillons de noter ce propre réglage dioptrique ou de l'inscrire sur chacun des oculaires avec un marqueur à encre permanente. Ainsi, à tout moment, vous retrouverez rapidement votre propre mise au point lorsque, par exemple, une autre personne aura utilisé cette jumelle et en aura modifié le réglage initial.
Pour faciliter le réglage de la mise au point, l'oculaire du 7.5x44 RAPID est ajusté d'un cran d'arrêt tactile à la position dioptrique zéro.
Utilisation avec ou sans lunettes Votre MINOX 7.5x44 RAPID est doté d'ocelletons retractables qui vous permettent de régler la distance entre les yeux, selon que vous regardez à travers vos jumelles MINOX avec ou sans lunettes. Les utilisateurs, qui ne portent pas de lunettes lors de l'observation à travers les jumelles, tiennent les ocellets jusqu'à la butée. Dans cette position, la distance est correcte entre la pupille et la lentille de l'oculaire. Ce réglage permet également à vos jumelles de reposer confortablement sur l'oeil et minimise la lumière parasite. Lorsque vous observez à travers vos MINOX 7.5x44 RAPID avec vos lunettes, les ocellets doivent être enfoncés pour que vous puissiez voir le champ de vision complet sans rigner sur le bord de l'image.
Montage d'un adaptateur pour trépied Pour obtenir une observation plus confortable, par exemple en cas de tremblements, vous pouvez installer vos jumelles MINOX 7.5x44 RAPID sur un trépied et ce, à l'aide du filtre intégré sous le boîtier de la jumelle. Pour ce faire, nous conseillons l'utilisation de l'adaptateur pour trépied (Code N° 69730) proposé dans la gamme de nos accessoires. Pour installer cet adaptateur, dévissez d'abord la vis d'obturation du filtre de trépied située sous la jumelle et remplacez-la par l'adaptateur pour trépied MINOX en le vissant dans le sens des aiguilles d'une montre. Veillez à conserver soignement la vis d'obturation afin de la replacer dans le filtre, après l'installation de l'adaptateur pour trépied.
5. Conseils d'entretien généraux
Afin d'assurer une utilisation optimale et prolongée de votre jumelle MINOX, nous vous proposons de suivre les conseils d'entretien suivants.
Sac de protection pour la jumelle Afin de protéger votre jumelle lors de son transport/rangement, nous vous conseillons de la conserver dans le sac en néoprene livré avec celle-ci.
Nettoyage de la jumelle
Conservez votre jumelle propre et sèche. Évitez de la couvrir à une trop grande chaleur. Éloignez de son boîtier la poussière et tout corps étranger avec un chiffon légèrement humidifié. Si vous avez utilisé votre jumelle dans un environnement marin et salin, après usage, nous conseillons de procéder à un nettoyage à l'eau fraîche car, avec le temps, l'action du sel marin risque d'endommager cette jumelle, tout particulièrement, les lentilles de son système optique.
Nettoyage des objectifs et des lentilles d'oculaires
Les souillures telles que poussières, corps étrangers et empreintes de doigts sur l'optique risquent d'influer sur la netteté et le contraste de l'image observée avec votre jumelle MINOX. Il est donc recommandé d'éliminer les souillures mineures et les particules de l'optique à l'aide d'un pinceau à poils doux. Quant aux souillures plus tenaces ou les traces de doigts sur les lentilles, on peut les éliminer avec un chiffon spécial et un produit pour le nettoyage des lentilles. Pour l'entretien de cette jumelle, nous vous suggérons le kit de nettoyage optique MINOX (Code N° 69731).
Vous pouvez d'ailleurs aussi trouver le nécessaire pour l'entretien de votre jumelle dans le commerce spécialisé.
Numéro de série
Chaque jumelle MINOX porte un numéro de fabrication « individuel » sur sa partie inférieure. Il est recommandé de noter celui-ci et de le conserver séparément. Cette information pourrait en effet être utile en cas de perte ou de vol de votre jumelle.
6. Conseils pour une utilisation optimale de votre jumelle
Évitez de soumettre votre jumelle à une forte chaleur qui pourrait endommager son gainage ou les bonnettes des oculaires. Évitez tout particulièrement de la déposer sur le tableau de bord ou la lunette arrière d'une auto. En effet, placée là, exposée au soleil, directement sous la vitre, elle pourrait vite être soumise à une température extrême qui risquerait de l'endommager. Pour éviter une chute malencontreuse de cette jumelle, utilisez toujours la courroie de port livré de série lors de vos observations. Ne vous éloignez jamais lorsque la jumelle est montée sur un trépied, ou démontez-la préalablement. Lors d'un rangement prolongé de la jumelle, placez-la dans le sac livré de série et ce, dans un endroit sec et tempéré.
- Informations techniques
| Grossissement 7,5 fois | |
| Système de prisme Schmidt-Pechan | |
| Diamètre des objectifs 44mm | |
| Pupille de sortie 5,9mm | |
| Champ visuel à 1.000 m 132m | |
| Compensation dioptrique - 2 / +5 Dioptries | |
| Distance pupillaire 20mm | |
| Températures de Fonctionnement Entre -10°C et +50°C | |
| Étanchéité à l'eau jusqu'à 5 mètre, flottable (0,5 bar) | |
| H x L x É | 150x131x53 mm |
| Poids | env. 780g |
| Numéro de code | 80405445 |
8. Clauses de la garantie
En achetant ce produit MINOX, vous avez acquis un produit qui a été fabriqué et éprouvé suivant des normes de qualité particulièrement sévères. La garantie légale de 2 ans, en vigueur pour ce produit, est prise en charge par nos soins à compter du jour de la vente par un négociant agrée dans les conditions suivantes:
- Il sera remédié, au cours de la période de garantie, aux réclamations qui se fondent sur des défauts de fabrication, gracieusement et, suivant notre propre appréciation, par le biais d'une remise en état, d'un changement des pièces défectueuses ou d'un échange contre un produit en parfait état et de même type. Les demandes qui dépasseraient ce cadre, quelle que soit leur nature et quel que soit leur motif juridique en rapport avec la présente prestation de garantie, sont exclues.
- Les droits à la garantie sont supprimés si le défaut en question est imputable à une manipulation
incorrecte - l'utilisation d'accessoires étrangers pouvant aussi en faire partie - si une intervention a été effectuée par des personnes et des ateliers non autorisés ou si le nombre de fabrication a été rendu méconnaissable.
- Les droits à la garantie ne peuvent être invoqués que sur présentation d'un justificatif d'achat imprimé émanant d'un négociant autorisé.
- En cas de recours à la garantie, veillez faire partir la jumelle MINOX, accompagnée de l'original du justificat d'achat imprimé et d'un exposé de la réclamation, au service clients de la MINOX GmbH ou à une succursale régionale.
- En cas de besoin, la succursale du pays de destination correspondant se tient à la disposition des touristes, conformément aux règles qui régissent la prestation de garantie de la MINOX GmbH, sur présentation du justificatif d'achat imprimé.
Extension des conditions de la garantie MINOX Profitez des avantages offerts par l'extension des conditions de la garantie MINOX : Enregistrez dès maintenant votre produit MINOX ! Pour plus d'informations, merci de consulter www.minox.com/service.
Walter-Zapp-Str.4 D-35578 Wetzlar / Germany Tel.: +49 (0) 6441 / 917-0 Fax:+4906441/917-612 info@minox. com www. minox. com
9. Maintenance
Pour éviter les frais et retards inutiles, lisez d'abord les informations d'utilisateurs et les suggestions d'élimination des dysfonnements avant de retourner les jumelles MINOX. Si une réparation est nécessaire, suivez les instructions générées pour retourner vos jumelles directement au service clients MINOX ou à votre revendeur spécialisé MINOX.
- Emballez vos jumelles avec suffisamment de matériels d'emballage pour éviter les dépréciations.
- Retournez vos jumelles à l'adresse suivante :
En Grande-Bretagne :
Blaser Sporting Limited
Unit 12
The Pines
Broad Street
Guildford
Surrey
GU3 3BH
Aux USA
Blaser USA
403 East Ramsey, Suite 301
San Antonio, Texas 78216
Dans tous les autres pays, envoyez vos jumelles au
distributeur agréé par MINO.
Vous trouvez son adresse sur:
Sous réserve de modifications. MINOX est une marque déposée par MINOX GmbH, Wetzlar.
