XHD 10x44 - Jumelles MINOX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles à prisme
Marque	Minox
Modèle	XHD 10x44
Grossissement	10x
Diamètre de l'objectif	44 mm
Pupille de sortie	4,4 mm
Champ de vision à 1000 m	115 m (6,5°)
Distance frontale des pupilles	17,0 mm
Limite de proximité	2,5 m
Indice crépusculaire	21,0
Réglage dioptrique	±4 dpt
Température de fonctionnement	-10 °C à +50 °C
Étanchéité	IPX7 (résistant aux embruns)
Dimensions (H x L x P)	150 x 130 x 53 mm
Poids	740 g
Matériau du boîtier	Métal et polymère de haute qualité
Montage sur trépied	Possible avec adaptateur optionnel (réf. 8045832)
Garantie	2 ans légale, extension via enregistrement sur www.minox.com/service
Accessoires inclus	Sac en néoprène, courroie, housse de protection
Numéro de série	Situé sous la bonnette gauche

FOIRE AUX QUESTIONS - XHD 10x44 MINOX

Comment régler la netteté des jumelles Minox XHD 10x44 ?

Pour obtenir une image nette, commencez par observer un objet fixe lointain. Fermez l'œil droit et tournez la molette de mise au point centrale jusqu'à ce que l'image soit nette avec l'œil gauche. Ensuite, fermez l'œil gauche et tournez la bague de correction dioptrique de l'oculaire droit jusqu'à obtenir la netteté avec l'œil droit. Ces réglages adaptent les jumelles à votre vision individuelle. Pour des objets à différentes distances, utilisez uniquement la molette centrale.

Comment utiliser les jumelles avec des lunettes ?

Les jumelles Minox XHD 10x44 sont équipées d'œilletons rétractables. Si vous portez des lunettes, abaissez les œilletons en les tournant vers la droite (sens horaire) jusqu'à la butée. Cela permet de placer l'œil plus près de l'oculaire et de profiter d'un champ de vision complet sans perte d'image.

Comment régler l'écart interpupillaire ?

Regardez à travers les deux oculaires et écartez ou rapprochez les deux tubes en les articulant autour de l'axe central jusqu'à ce que les deux cercles d'image n'en forment qu'un seul, parfaitement circulaire et uni. Ce réglage adapte les jumelles à la distance entre vos yeux.

Peut-on monter les jumelles Minox XHD 10x44 sur un trépied ?

Oui, un montage sur trépied est possible en utilisant l'adaptateur trépied Minox (réf. 8045832). Pour cela, retirez la vis de protection située sous la jumelle, vissez l'adaptateur, puis fixez l'ensemble sur le trépied. Après utilisation, revissez la vis de protection. L'usage d'un trépied est recommandé pour réduire les tremblements, surtout à fort grossissement.

Comment nettoyer les lentilles des jumelles ?

Pour éliminer poussières et traces, utilisez un pinceau doux ou une brosse soufflante pour enlever les particules. Ensuite, frottez délicatement avec un chiffon spécial optique et un produit pour lentilles. Pour les traces de doigts tenaces, le kit de nettoyage optique Minox (réf. 80405463) est recommandé. Évitez les produits abrasifs et les gestes brusques.

Où se trouve le numéro de série des jumelles Minox XHD 10x44 ?

Le numéro de série est situé sous la bonnette gauche. Pour y accéder, tournez la bonnette dans le sens inverse des aiguilles d'une montre (vers la gauche) jusqu'à ce que le numéro apparaisse sur la partie inférieure de l'oculaire. Notez ce numéro : il est utile en cas de perte ou pour les réclamations de garantie.

Quelle est la garantie des jumelles Minox XHD 10x44 ?

Les jumelles bénéficient d'une garantie légale de 2 ans à compter de la date d'achat chez un revendeur agréé. Elle couvre les défauts de fabrication. Pour l'invoquer, présentez un justificatif d'achat imprimé. Minox propose également une extension de garantie en enregistrant votre produit sur www.minox.com/service.

Que faire en cas de problème avec les jumelles ?

Contactez le service après-vente Minox ou un distributeur autorisé. Pour l'Allemagne, adressez-vous directement à Minox GmbH. Pour les autres pays, trouvez le revendeur local sur www.minox.com/dealer. En cas de recours à la garantie, joignez l'original du justificatif d'achat imprimé et une explication du défaut.

Comment stocker et entretenir les jumelles ?

Conservez les jumelles dans le sac en néoprène fourni pour les protéger lors du transport et du rangement. Gardez-les propres et sèches, évitez l'exposition à une chaleur excessive. Si utilisées en milieu marin, rincez à l'eau fraîche après usage pour éviter les dégâts dus au sel. Utilisez un chiffon légèrement humide pour le boîtier.

Pourquoi ne faut-il jamais regarder le soleil avec des jumelles ?

Regarder directement le soleil avec des jumelles peut causer des lésions oculaires graves et irréversibles, voire la cécité. Les jumelles concentrent la lumière solaire, ce qui brûle la rétine. Ne jamais pointer l'instrument vers le soleil, même brièvement, et surveillez les enfants lors de l'utilisation.

MODE D'EMPLOI XHD 10x44 MINOX

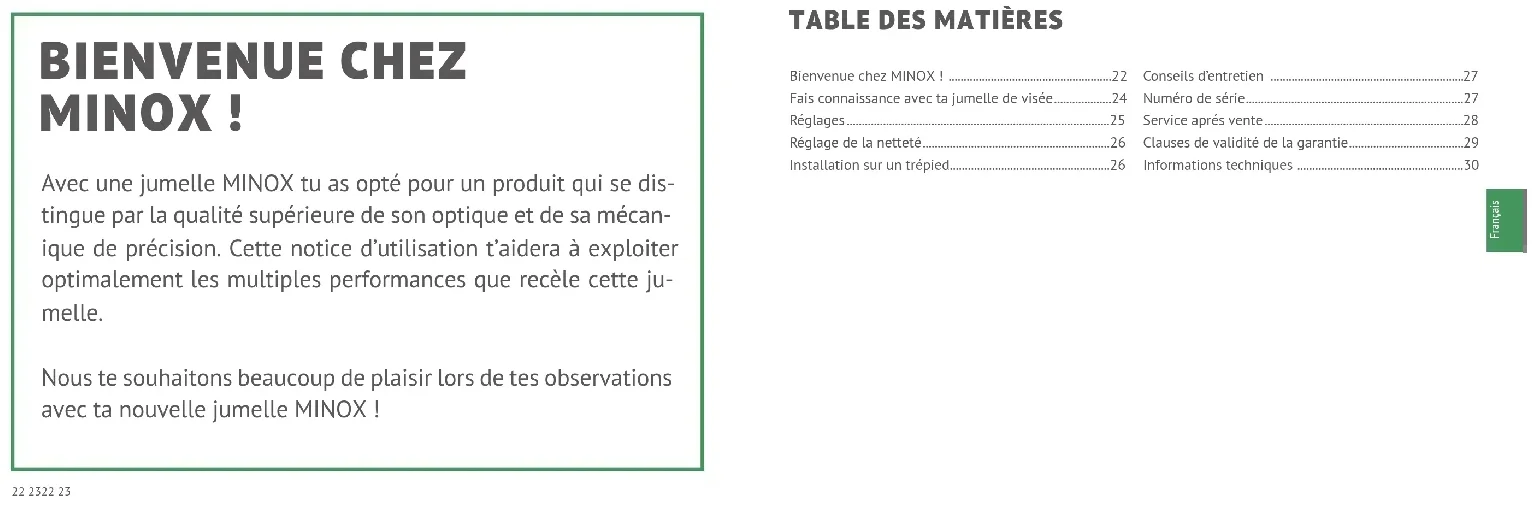

Avec une jumelle MINOX, tu as opté pour un produit qui se désigne par la qualité supérieure de son optique et de sa mécanique de précision. Cette notice d'utilisation t'aidera à exploiter optimalement les multiples performances que recèle cette jumelle.

Nous te souhaitons beaucoup de plaisir lors de tes observations avec ta nouvelle jumelle MINOX!

TABLE des matières

Bienvenue chez MINOX! 22 Conseils d'entretien 27

Fais reconnaissance avec ta jumelle de visée 24 Numero de series.. 27

Réglages 25 Service après vente 28

Réglage de la netteté 26 Clauses de validité de la garantie. 29

Installation sur un trépied 26 Informations techniques 30

24252425

Idéal pour les porteurs de lunettes

Afin que les porteurs de lunettes puissent aussi bénéficier d'un champ de vision optimal, les jumelles MINOX sont équipées d'oculaires rétractables.

Utilisation des jumelles sans lunettes

L'observateur non-porteur de lunettes tourne les œillères des deux oculaires vers la gauche (sens inverse des aiguilles d'une montre) jusqu'à leur encloche. Cette position assure une distance ajustée entre la jumelle et l'œil.

Utilisation des jumelles avec lunettes

L'observateur porteur de lunettes replace les oculaires des deux ocullaires sur leur position d'origine (réglée au moment de la livraison). Pour ce fait, il tourne les oculaires vers la droite, jusqu'à équivalence. Il poursuivra ainsi observer tout le champ de vision, sans restrictions, jusqu'aux bords de l'image.

Positionnement de l'écart interpupillaire

Pour ce réglage, regarder au travers des deux ouvertures de sa jumelle puis, écarter ou approcher les deux tubes, jusqu'à que ces deux champs de vision observés forment plus qu'une image circulaire, unique.

Réglage de la netteté

Pour obtenir une vision optimale, il faut adapter l'optique de la lunette à la vue pertinente de l'observateur. Pour ce faire, procéder comme suit:

1. Visualiser tout à l'abord un objet fixe dans le jointain. Ensuite, après avoir fermé l'œil droit, tourner le bouton de commande central jusqu'à atténision d'une image nette de cet objet avec l'œil gauche.
2. Vise ensuite le même objet puis, après avoir fermé l'œil gauche, tourne l'anneau de rééglage de l'oculaire droit jusqu'à obtention d'une mise au point optique avec ton œil droit.
3. Après ces deux réglages, ta jumelle MINOX est optimalement adaptée à la vision individuelle de tes deux yeux.
4. Pour l'observation d'autres objets situés à différentes distances, il suffit de mettre respectivement au point à l'aide du bouton central de commande.

Attention: No jamais regardé en direction du soleil et avec une jumelle ! Cela pourrait occasionner de sévères dommages aux yeux.

INSTALLATION SUR UN TREPIED

Pour une observation exempte de tremblements, en particulier lors de l'utilisation de forts grossissements, l'usage d'un trépied est recommandé. On peut installer ce dernier à l'aide de l'adaptateur de trépied MINOX proposé en option (code N° 8045832).

On l'installe après avoir enlevé la vis de protection (6) située sous la jumelle. Il faut la revisser sur la jumelle après l'utilisation du trépied.

Conseils d'entretien

Afin de protéger ta jumelle lors de son transport / rangement, nous te consignons de la conserver dans le sac en néoprène fourni.

Nettoyage de la jumelle

Conserve ta jumelle propre et sèche. Évite de la soumettre à une trop grande chaleur. Éloigne de son boîtier la poussible et tout corps étranger avec un chiffon (légerement humidifié). Si tu as utilisé ta jumelle dans un environnement marin et salin, après usage, mes consignes de procéder à un nettoyage à l'eau fraîche car, avec le temps, l'action du sel marin risque d'endommager ta jumelle, tout particulièrement, les lentilles de son système optique.

Nettoyage des objectifs et des lentilles d'oculaires

Les couillées telles que poussières, corps étrangers et empreintes de dalong sur l'optique risquent d'influer sur la netteté et le contraste de l'image observée avec la jumelle MINOX. Il est des recommandé d'éloigner les couillées minces et les particules de l'optique à l'aide d'un princeau ou pal doux.

Quant aux coulures plus tenaces ou les traces de doigts sur les lentilles, pour les éliminer avec un chiffon spécial et un produit pour le nettoyage des lentilles. Pour l'entretien de ta jumelle, nous te suggérerons le kit de nettoyage optique MINOX (code N° 80405463).

NUMERO De série

Tourne la bonnette gauche dans le sens inverse des aiguilles d'une montre pour couvrir le nombre de série sur la partie inférieure de l'occulaire. Il est important de noter cette référence: elle peut se révéler utile en cas de perte.

Service apres-vente

En cas de dommage, veuilliez contacte notre Service-Aprouvete a l'ADDRESS suivante:

Pour tous les autres pays : Veillez envoyer ce produit MINOX au distributeur MINOX local autorisé. Vous pouvez trouver son adresse en consultant notre site comme suivant : www.minox.com/dealer

Clauses de la garantie

En achetant ces journelles MINOX, tu as acquis un produit qui a été fabriqué et éprouvé suivant des normes de qualité particulièrement sévères. La garantie légale de 2 ans, en vigueur pour ce produit, est prise en charge par nos soins à compter du jour de la vente par un négociant agrée dans les conditions suivantes:

1. Il sera remédié, au cours de la période de garantie, aux réclamations qui se fondent sur défauts de fabrication, gratuitement et, suivant notre propre appropriation, par le biais d'une réparation en état, d'un changement des pièces défectueuses ou d'un échange contre un produit en parfait état et de même type. Les demandes qui dépassent ce cadre, quelles que soient leur nature et leur motif juridique en rapport avec la présente prestation de garantie, sont exclues.
2. Les droits à la garantie sont supprimés si le défaut en question est imputable à une manipulation incorrectly – l'utilisation d'accessories étrangers pouvant aussi en faire partie – si une intervention a été effectuée par des personnes et des ateliers non autorisés ou si le numéro de fabrication a été rendu illisible.

Les droits à la garantie ne peuvent être invoqués que sur présentation d'un justificatif d'achat imprimé enarrant d'un négociateur autorisé. En cas de recours à la garantie, merci de faire parvenir à l'jumelle MINOX, accompagné de l'original du justificatif d'achat imprimé et d'une explication de la réclamation, au service clients de la MINOX GmbH ou une succursale régionale. En cas de besoin, la succursale du pays de destination correspondant se tient à la disposition des touristes, conformément aux règles qui régissent la prestation de garantie de la MINOX GmbH, sur présentation du justificatif d'achat imprimé.

Profitez des avantages offerts par l'extension des conditions de la garantie MINOX : Enregistrez des salariant non produit MINOX1 Pour plus d'informations : www.minox.com/service.

INFORMATIONS TECHNIQUES

Modèle X-HD 8x44 X-HD 10x44 X-HD 8x56
Grossissement 8 x 10 x 8 x
Pupille d'entrée 44 mm 44 mm 56 mm
Dioppter ajustement = 4 dpt. = 4 dpt. = 4 dpt.
Pupille de sortie 5,5 mm 4,4 mm 7,0 mm
Champ de vision à 1000 m	136 m /7,8°	115 m /6,5°	126 m /7,2°
Distance frontale des pupilles	19,5 mm	17,0 mm	20 mm
Limitte de proximité	2,5 m	2,5 m	3,5 m
Indice crépusculeaire	18,8	21,0 21,2
Température de fonctionnement	-10" bis +50°C	-10" bis +50°C	-10" bis +50°C
Résistants aux embruns	IPX7	IPX7	IPX7
Dimensions (HxLxP)	150 x 130 x 53 mm	150 x 130 x 53 mm	195 x 160 x 70 mm
Poids	740 g	740 g	1.250 g
Numéro de code 80107486	80107487	80107488

Sous réserve de changements de construction et de modèle.

MINOX est une marque déposée de MINOX GmbH.
