EVLDGH - Ventilateur d'extraction Air King - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur d'extraction avec lumière et combinaison de détection d'humidité et de mouvement
Modèle	EVLDGH
Marque	Air King
Alimentation électrique	120 V, 60 Hz, mise à la terre requise
Installation	Au plafond, compatible avec isolation directe (type IC), nécessite un dégagement de 8 po (20,3 cm)
Débit d'air (CFM)	Deux vitesses : basse vitesse réglable (30-60 ou 70-120 CFM) et haute vitesse réglable
Puissance lumineuse	LED de 8,5 watts incluse, type GU24
Capteurs intégrés	Détecteur de mouvement (présence) et hygrostat (humidité réglable 50 % à 80 % HR)
Fonctions de ventilation	Ventilation continue à basse vitesse, passage automatique en haute vitesse sur détection de mouvement ou d'humidité ; programmable (délai et temps min.)
Matériaux	Boîtier métallique, grille en plastique
Dimensions (approx.)	Boîtier adapté aux solives standard (non communiqué précisément)
Poids	Environ 5 kg (estimation)
Niveau sonore	Non spécifié, mais conçu pour être silencieux
Raccordement conduit	Collier de 6 po (15,24 cm), évacuation vers l'extérieur requise
Entretien et nettoyage	Grille : détergent doux et chiffon doux ; assemblage : aspirateur sec ; ne jamais immerger les parties électriques
Sécurité	Couper l'alimentation avant toute intervention ; ne pas utiliser dans les cuisines ; mise à la terre obligatoire ; protection DDFT recommandée au-dessus d'une baignoire/douche
Pièces détachées	Liste complète dans le manuel (grille, soufflante, compartiment fil, capteurs, etc.) ; service client pour commander
Garantie	5 ans limitée pour l'acheteur original
Service client	Sans frais : 800-465-7300 (lu-ven 8h-16h HNE)

FOIRE AUX QUESTIONS - EVLDGH Air King

Comment installer le ventilateur EVLDGH dans une construction existante ?

Découpez une ouverture dans le plafond en vous guidant sur le gabarit du boîtier. Installez les rails de montage dans les canaux du boîtier, puis fixez les extrémités aux solives. Assurez-vous que le boîtier est de niveau avec le plafond fini. Raccordez le conduit au collet de 6 pouces et évacuez vers l'extérieur.

Quel type d'ampoule utiliser et comment la remplacer ?

Utilisez une ampoule LED de 8,5 watts de type GU24 (incluse). Pour remplacer, coupez l'alimentation, ouvrez l'objectif en poussant, tournez l'ampoule dans le sens antihoraire pour la retirer, puis insérez la nouvelle en tournant dans le sens horaire jusqu'au clic.

Comment régler le détecteur de mouvement pour qu'il éteigne le ventilateur après mon départ ?

Appuyez deux fois sur le bouton du capteur pour entrer en mode délai d'occupation. Le voyant clignote pour indiquer le réglage actuel (par défaut 10 min). Appuyez ensuite le nombre de fois correspondant à la durée souhaitée : 1x = 30 s, 2x = 2,5 min, 3x = 5 min, etc. Le voyant confirme le nouveau réglage.

Comment régler le temps minimum de fonctionnement du ventilateur ?

Appuyez 10 fois sur le bouton du capteur. Le voyant clignote pour indiquer le réglage actuel (ex. 2 clignotements = 15 min). Appuyez le nombre de fois correspondant à la durée souhaitée : 1x = 0 min, 2x = 15 min, 3x = 30 min, etc. Le capteur retourne automatiquement en mode détection.

Comment régler l'humidostat pour qu'il déclenche le ventilateur en cas d'humidité ?

Coupez l'alimentation, retirez la grille et localisez le cadran sur le couvercle du compartiment de câblage. Tournez le cadran pour régler le niveau d'humidité relative souhaité (généralement entre 50 % et 80 %). Les climats humides nécessitent un réglage plus élevé. Remettez la grille et rétablissez le courant.

Que faire si le ventilateur ne fonctionne pas alors que l'interrupteur est en position marche ?

Vérifiez d'abord le fusible ou le disjoncteur. Ensuite, assurez-vous que la fiche de raccord du moteur est bien branchée dans le réceptacle (coupez l'alimentation avant). Vérifiez aussi le câblage : le fil blanc sur neutre, le noir sur chaud, le vert sur terre. Si tout est correct, le moteur peut être défectueux et doit être remplacé.

Comment nettoyer la grille et le ventilateur ?

Retirez la grille et lavez-la avec un détergent doux (liquide vaisselle) et un chiffon doux ; séchez-la complètement. Pour l'assemblage du ventilateur, utilisez un aspirateur ou un chiffon sec. Ne jamais immerger les parties électriques dans l'eau.

Ce ventilateur peut-il être installé dans une cuisine ?

Non, ce modèle est interdit dans les cuisines (mentionné dans les avertissements). Il est conçu pour une ventilation générale et ne doit pas être utilisé pour évacuer des vapeurs ou matières dangereuses/explosives.

Comment obtenir des pièces de rechange ?

Contactez le service client Air King au 1-800-465-7300 (lun-ven 8h-16h HNE). Ayez le numéro de modèle et le type de produit à portée de main. La liste des pièces de rechange figure dans le manuel (ex. grille, soufflante, compartiment fil, capteurs).

Quelle est la garantie du ventilateur EVLDGH ?

La garantie est de 5 ans limitée, à compter de la date d'achat par l'acheteur original. Elle couvre les vices de fabrication. Air King réparera ou remplacera le produit, mais les frais d'expédition pour le retour sont à la charge du client. La preuve d'achat est requise.

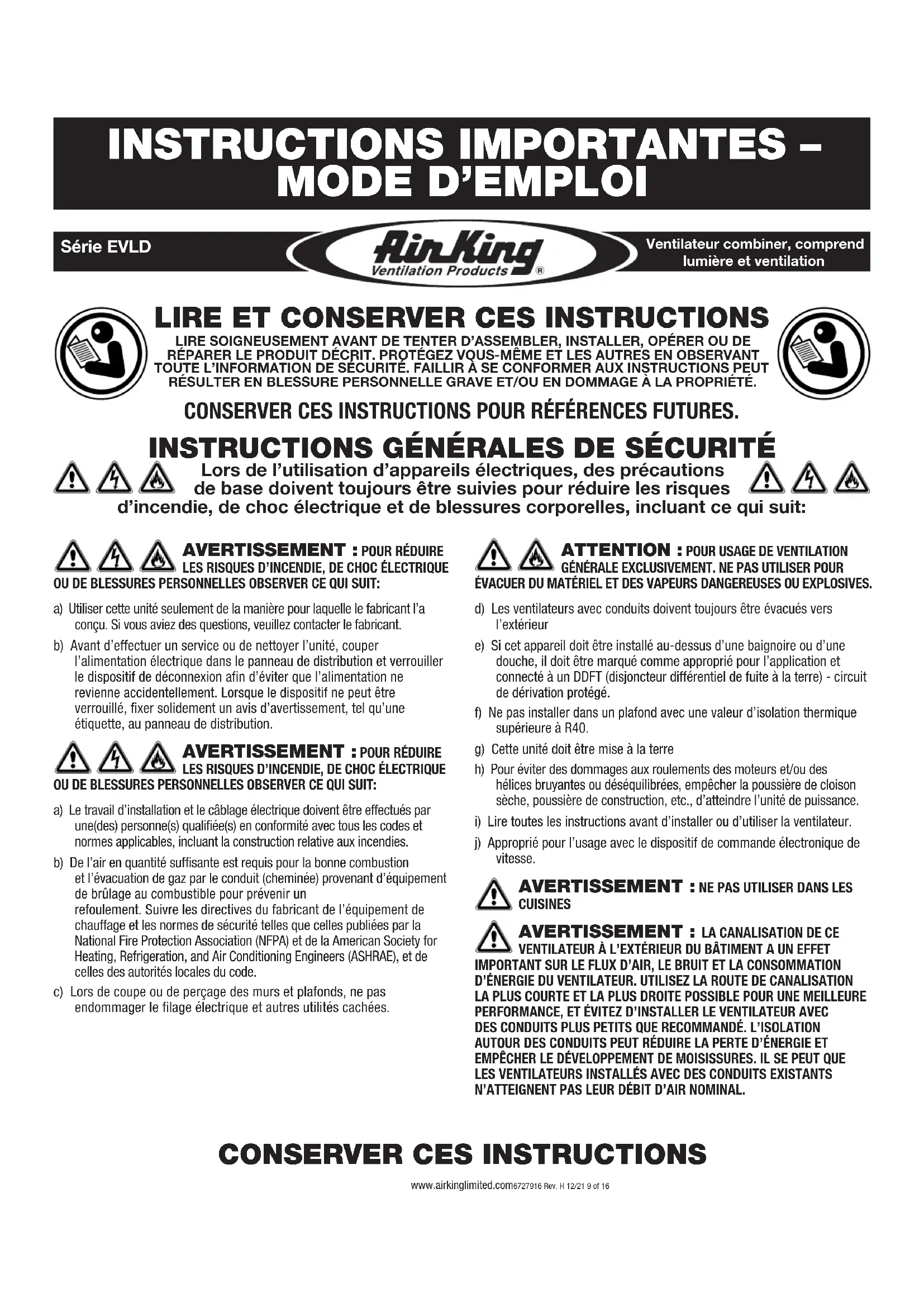

MODE D'EMPLOI EVLDGH Air King

Ventilateur combiner, comprend lumière et ventilation

LIRE Et conserver ces instructions

LIRE SOIGNEUSEMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SÉCURITE. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.

Instructions générales de sécurité

Lors de l'utilisation d'appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques d'incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous aviez des questions, veuillez contacter le fabricant. b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'avertissement, tel qu'une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

Ou de blessures personnelles observer ce qui SUIT:

a) Le travail d'installation et le câblage électrique doivent être effectués par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies. b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code. c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilités cachées.

ATTENTION : POUR USAGE DE VENTILATION GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

d) Les ventilateurs avec conduits doivent toujours être évacués vers l'extérieur e) Si cet appareil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et connecté à un DDFT (disjoncteur différentiel de fuite à la terre) - circuit de dérivation protégé. f) Ne pas installer dans un plafond avec une valeur d'isolation thermique supérieure à R40. g) Cette unité doit être mise à la terre h) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance. i) Lire toutes les instructions avant d'installer ou d'utiliser la ventilateur. j) Approprié pour l'usage avec le dispositif de commande électronique de vitesse.

AVERTISSEMENT : NE PAS UTILISER DANS LES CUISINES

AVERTISSEMENT : LA CANALISATION DE CE VENTILATEUR À L'EXTÉRIEUR DU BÂTIMENT A UN EFFET IMPORTANT SUR LE FLUX D'AIR, LE BRUIT ET LA CONSOMMATION D'ÉNERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POUR UNE MEILLEURE PERFORMANCE, ET ÉVITEZ D'INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS PETITS QUE RECOMMANDÉ. L'ISOLATION AUTOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D'ÉNERGIE ET EMPÊCHER LE DÉVELOPPEMENT DE MOISISSURES. IL SE PEUT QUE LES VENTILATEURS INSTALLÉS AVEC DES CONDUITS EXISTANTS N'ATTEIGNENT PAS LEUR DÉBIT D'AIR NOMINAL.

Instructions d'installation

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

Préparation du ventilateur d'évacuation

1. Sortir le ventilateur de sa boite et confirmer que toutes les pièces sont présentes. En plus du ventilateur d'évacuation vous devriez avoir :

1 - Grille 1 - Ensemble de clapet (attaché) 4 - Supports de montage 1 - Bride de montage 1 - Ampoule de type LED 1 - Feuillet d'instructions / sécurité

1. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d'air et performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de coudes soient réduits au minimum, que le rayon de chaque coude soit aussi grand que possible pour l'installation, et que des conduits rigides isolés soient utilisés. Ce ventilateur nécessitera au moins 20,3cm (8po) de dégagement dans le plafond ou le mur, et s'installe au travers de cloison sèche d'une épaisseur de jusqu'à 1,9cm (3/4po).
2. Aucun matériel amortissant de vibrations supplémentaire n'est nécessaire pour ce ventilateur.

Nouvelle construction

REMARQUE : Si la bride de montage est installée sur le boîtier du ventilateur, enlevez les deux vis qui relient la bride de montage du plafond au boîtier et mettez de côté (Figure 17).

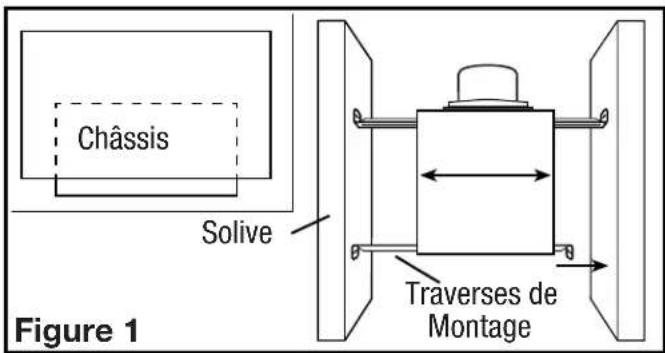

1. Installez les rails dans le canal de montage sur le boîtier. Centrez le canal de montage dans les fentes sur le boîtier, puis de l'intérieur du boîtier, serrez les écrous montage de sorte que le canal soit bien en place. Placez le boîtier à côté de la solive. Aligner le châssis pour qu'il soit de niveau avec le plafond fini. Fixez les extrémités des rails aux solives avec des vis ou des clous (non inclus) et glissez le boîtier dans la position finale (Figure 1).

Construction existante

REMARQUE : Si la bride de montage est installée sur le boîtier du ventilateur, enlevez les deux vis qui relient la bride de montage du plafond au boîtier et mettez de côté (Figure 17).

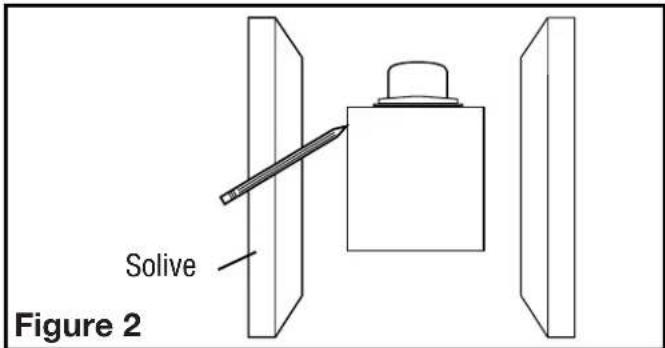

1. Placer le boîtier en place entre les solives et tracez un contour sur le matériel du plafond (Figure 2). Mettez le boîtier de côté et découpez l'ouverture, en faisant attention de ne pas couper ou endommager les installations électriques ou d'autres utilités masquées. Installez les rails dans le canal de montage sur le boîtier. Centrez le canal de montage dans les fentes sur le boîtier, puis de l'intérieur du boîtier serrez les écrous de montage de sorte que le canal soit bien en place. Positionnez le boîtier dans le trou préalablement découpé de sorte qu'il soit aligné avec le plafond fini. Fixez les extrémités des rails aux solives (Figure 1).

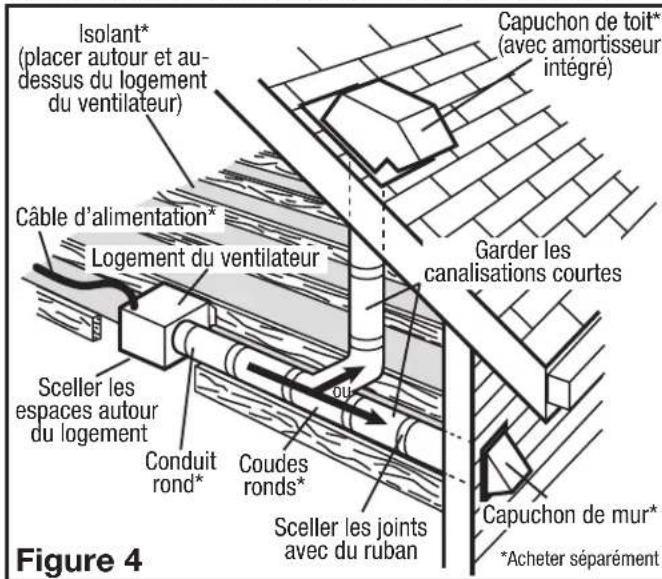

REMARQUE : La canalisation de ce ventilateur à l'extérieur du bâtiment a un effet important sur le flux d'air, le bruit et la consommation d'énergie du ventilateur. Utilisez la route de canalisation la plus courte et la plus droite possible pour une meilleure performance, et évitez d'installer le ventilateur avec des conduits plus petits que recommandé. L'isolation autour des conduits peut réduire la perte d'énergie et empêcher le développement de moisissures. Il se peut que les ventilateurs installés avec des conduits existants n'atteignent pas leur débit d'air nominal.

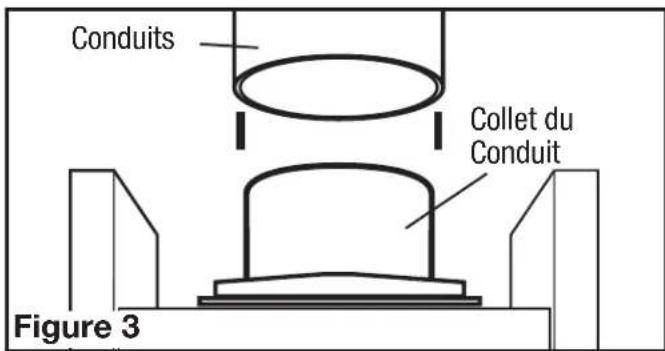

1. Raccorder le conduit au collet de conduit du ventilateur (Figure 3). Fixer en place à l'aide de ruban ou de serre-joint. Toujours évacuer le ventilateur vers l'extérieur au travers de chapeau mural ou de toit. Il est recommandé que les raccords d'extrémité basse de restriction sont utilisées.

1. Assurez-vous que les joints des conduits et les pénétrations extérieures sont scellés avec du mastic ou tout autre matériau similaire pour créer un passage d'air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez l'isolant autour du conduit et / ou ventilateur afin de minimiser la possibilité d'accumulation de condensation à l'intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 4).

SECTION 5

Câblage

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

ATTENTION : TOUTES LES CONNEXIONS DOIVENT ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX OU UX. SI VOUS N'ÊTES PAS FAMILIER AVEC LES MÉTHODES D'INSTALLATION DE ÉLECTRIQUE, RECOURREZ AUX SERVICES D'UN ÉLECTRICIEN QUALIFIÉ.

REMARQUE: Cette unité possède un panneau d'accès latéral pour le câblage qui ne requiert pas l'enlèvement de l'assemblage de la soufflante du ventilateur. Si vous choisissez de raccorder l'unité par l'intérieur, vous aurez besoin d'enlever l'assemblage de la soufflante et le compartiment de câblage intérieur. Les deux méthodes sont également efficaces.

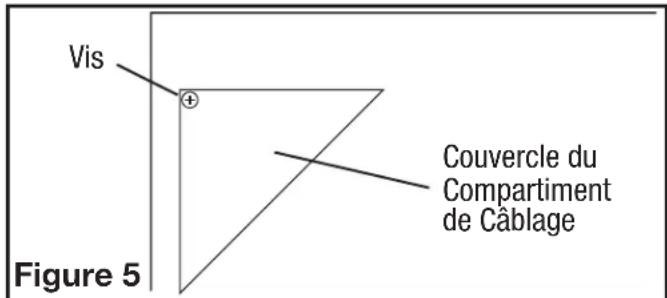

1a. Compartiment de Câblage Extérieur : Enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 5).

1b. Compartment de Câblage Intérieur: Enlever les trois vis retenant en place l'assemblage de la soufflante et soulever pour sortir l'assemblage hors du châssis (Figure 6). Enlever la vis (ou les vis) du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 7).

REMARQUE : Si le raccord du moteur de ventilateur est raccordé au réceptacle du châssis, le débrancher afin que l'assemblage de la soufflante soit complètement enlevé.

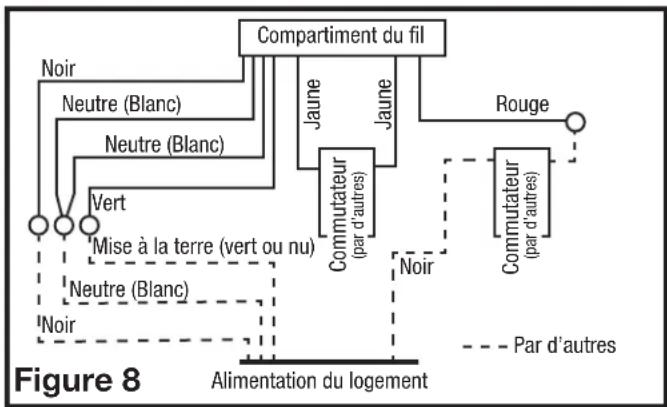

Modèles standards

1. Ventilation continue: Fixez les fils électriques au logement avec une prise électrique approuvée. Pour les ventilateurs à deux vitesses, raccordés pour une ventilation continue. Connectez les fils blanc du ventilateur au fil blanc (neutre) de la source d'alimentation. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur. Connectez le fil noir du ventilateur au fil noir (chaud) de la source d'alimentation. Utilisez un interrupteur à bascule standard duplex, correctement mis à terre (comme Leviton 5224-2W, non inclus) pour relier le fil noir de la source d'alimentation à un côté de l'interrupteur du haut et du bas. Connectez le fil rouge (lumière) du boîtier du ventilateur à l'autre côté de l'interrupteur du haut. Utilisez un deuxième interrupteur à bascule standard duplex, correctement mis à terre, pour relier le fil jaune chaud du ventilateur à l'entrée de l'interrupteur. Connectez le deuxième fil jaune du ventilateur au côté de sortie du commutateur. Fermer l'interrupteur changera la vitesse de normale à haute vitesse (Figure 8).
    note right of A: Alimentation du logement

REMARQUE : Il peut y avoir plus d'un fil blanc de ventilateur qui devra être relié au fil blanc de l'alimentation.

REMARQUE : Le fil jaune peut contenir un écrou de fil à sertir qui devra être coupé et le fil dénudé.

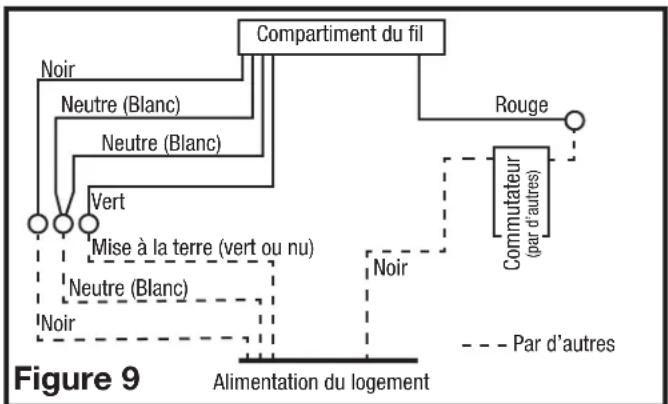

Modèles avec détection de mouvement

1. Fixez les fils électriques au logement avec une prise électrique approuvée. Pour les ventilateurs à deux vitesses, raccordés pour une ventilation continue, connectez les fils blanc du ventilateur au fil blanc (neutre) de la source d'alimentation. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur. Connectez le fil noir du ventilateur au fil noir (chaud) de la source d'alimentation. Le ventilateur fonctionnera à faible vitesse, en continu, et augmentera à haute vitesse lorsqu'un mouvement est détecté. Utilisez un interrupteur à bascule standard duplex, correctement mis à terre (comme Leviton 5224 -2W, non inclus) pour relier le fil noir de la source d'alimentation à un côté de l'interrupteur du haut et du bas. Connectez le fil rouge (lumière) du boîtier du ventilateur à l'autre côté de l'interrupteur du haut. Un interrupteur à commande manuelle (non inclus) peut être utilisé pour éteindre manuellement le ventilateur (Figure 9).

REMARQUE : Il peut y avoir plus d'un fil blanc de ventilateur qui devra être relié au fil blanc de l'alimentation.

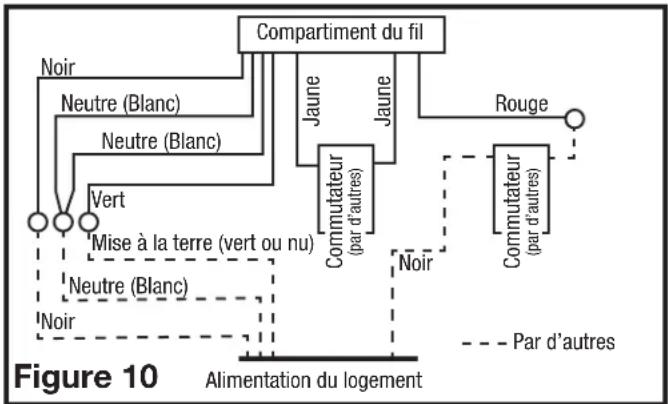

Modèles avec détection d'humidité

1. Fixez les fils électriques au logement avec une prise électrique approuvée. Pour les ventilateurs à deux vitesses, raccordés pour une ventilation continue, connectez les fils blanc du ventilateur au fil blanc (neutre) de la source d'alimentation. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur. Connectez le fil noir du ventilateur au fil noir (chaud) de la source d'alimentation. Le ventilateur fonctionnera à faible vitesse, en continu, et augmentera à haute vitesse sur une hausse de l'humidité. Utilisant un interrupteur correctement mis à la terre, connectez 1 fil jaune de chaque côté de l'interrupteur. Fermer l'interrupteur changera la vitesse de normale à haute vitesse. Utilisez un interrupteur à bascule standard duplex correctement mis à terre (comme Leviton 5224-2W, non inclus) pour relier le fil noir de la source d'alimentation au côté de l'interrupteur de haut et de bas. Connectez le fil rouge (lumière) du boîtier du ventilateur à l'autre côté de l'interrupteur du haut. Un interrupteur à commande manuelle (non inclus) peut être utilisé pour éteindre manuellement le ventilateur (Figure 10).

REMARQUE : Le fil jaune peut contenir un écrou de fil à sertir qui devra être coupé et le fil dénudé.

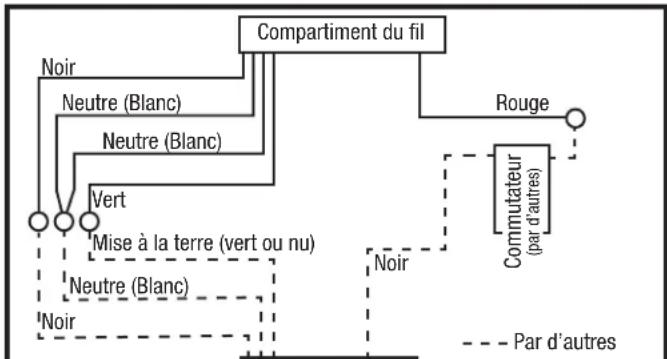

Modèles avec détection d'humidité et mouvement

1. Fixez les fils électriques au logement avec une prise électrique approuvée. Pour les ventilateurs à deux vitesses, raccordés pour une ventilation continue, connectez les fils blanc du ventilateur au fil blanc (neutre) de la source d'alimentation. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur. Connectez le fil noir du ventilateur au fil noir (chaud) de la source d'alimentation. Le ventilateur fonctionnera à faible vitesse, en continu, et augmentera à haute vitesse lorsqu'un mouvement est détecté. Utilisez un interrupteur à bascule standard duplex, correctement mis à terre (comme Leviton 5224 -2W, non inclus) pour relier le fil noir de la source d'alimentation à un côté de l'interrupteur du haut et du bas. Connectez le fil rouge (lumière) du boîtier du ventilateur à l'autre côté de l'interrupteur du haut. Un interrupteur à commande manuelle (non inclus) peut être utilisé pour éteindre manuellement le ventilateur (Figure 11).

Figure 11 Alimentation du logement

1. Regrouper soigneusement les fils à l'intérieur du compartiment pour le raccordement et replacer le couvercle du compartiment en le fixant avec la vis qui fut enlevée précédemment.

REMARQUE : Les fils du réceptacle du ventilateur pourraient nécessiter d'être tirés à l'extérieur du compartiment pour le raccordement. Tirer uniquement les trois fils lâches à l'extérieur du compartiment. Des fils additionnels y sont présents.

REMARQUE : L'unité doit être mise à la terre selon les codes locaux et nationaux.

Complétion de l'installation

1. Il est recommandé d'utiliser un scellant approprié pour le contact avec les matériaux de construction actuels et pour les besoins de la température de l'installation, afin d'empêcher les fuites d'air à partir des espaces non conditionnés. S'il y a des grands écarts entre le boîtier de l'appareil et le plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut être nécessaire. NOTE : Ce ventilateur est conçu pour le contact d'isolation directe (type IC). Il est aussi recommandé que ce ventilateur soit complètement recouvert par l'isolation afin de réduire la perte de chaleur ou de gagner de l'espace inconditionné.

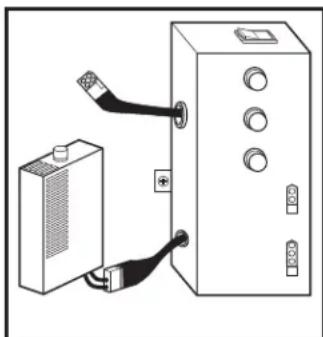

2. Si l'assemblage de la soufflante du ventilateur a été enlevé durant le processus de raccordement, réinstaller la soufflante en inversant les instructions à l'étape 1b de la Section 5 Câblage. 3a. MODÈLES STANDARDS: Branchez les câbles de moteur de connexion rapide à 2 broches et 3 broches du ventilateur dans la prise correspondante située sur le couvercle du compartiment de câblage. Ces câbles ne s'insèrent que d'une façon dans les logements (Figure 12). 3b. MODÈLES AVEC DÉTECTION DE MOUVEMENT: Branchez les câbles de moteur de connexion rapide à 2 broches et 3 broches du ventilateur dans la prise correspondante située sur le couvercle du compartiment de câblage. Ces câbles ne s'insèrent que d'une façon dans les logements (Figure 13). 3c. MODÈLES AVEC DÉTECTION D'HUMIDITÉ: Branchez les cordons à 2 broches et 3 broches à connexion rapide du moteur du ventilateur dans le logement correspondant situé sur le couvercle du compartiment de fil. Connectez le connecteur à deux broches à partir du compartiment de l'hygrostat au connecteur à deux broches du côté cordons s'adaptent d'une seule manière dans les ré

u couvercle du logement de fil. Ces ipients (Figure 14).

3d. MODÈLES AVEC DÉTECTION D'HUMIDITÉ ET MOUVEMENT: Branchez les cordons à 2 broches et 3 broches à connexion rapide du moteur du ventilateur dans le logement correspondant situé sur le couvercle du compartiment de fil. Connectez le connecteur à deux broches à partir du compartiment de l'hygrostat au connecteur à deux broches du côté du couvercle du logement de fil. Ces cordons s'adaptent d'une seule manière dans les récipients (Figure 15).

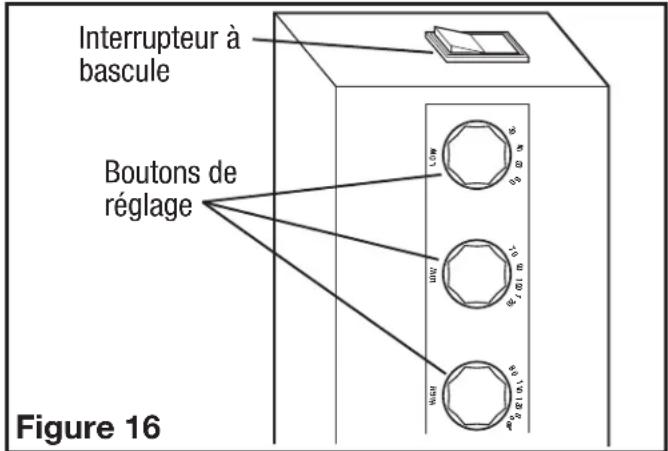

1. VITESSE VARIABLE : Décidez d'abord si vous aurez besoin de plus ou de moins de 65 CFM de ventilation à vitesse lente. Si vous avez besoin de moins de 65 CFM, placez l'interrupteur à bascule de la limite inférieure de CFM sur une portée de 30-60. Si vous avez besoin de plus de 65 CFM, placez l'interrupteur à bascule de la limite inférieure de CFM sur une portée de 70-120. Une fois que vous avez décidé sur le flux d'air minimum requis, le niveau de CFM à basse vitesse du ventilateur peut être ajusté à l'aide du bouton de réglage inférieur (30-60 CFM) ou du bouton de réglage du milieu (70-120 CFM). Le niveau de CFM à haute vitesse souhaité peut être ajusté en utilisant le plus supérieur bouton de réglage (Figure 16).

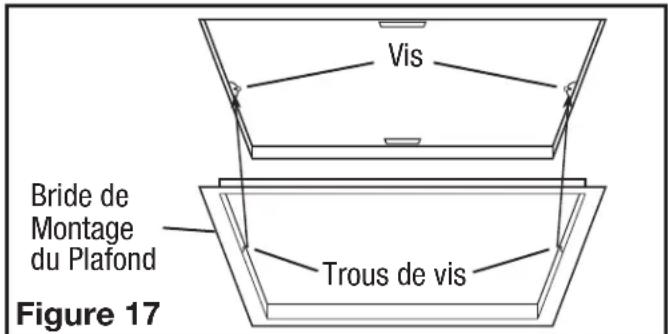

1. Installez la bride de montage au plafond pour couvrir tous les espaces qui existent entre le boîtier et le plafond fini. Retirer les deux vis qui relient la bride de montage au boîtier. Placez un scellant (non fourni) sur le bord intérieur de la bride de montage au plafond pour assurer que la bride est scellée au plafond. Alignez les trous de vis dans la bride de montage au plafond avec les trous de vis à l'intérieur du boîtier et appuyez la bride en place afin qu'elle soit bien serrée contre le plafond. Réinstallez les vis de la bride de montage à l'intérieur du boîtier (Figure 17).

REMARQUE : Si le boîtier est monté très loin ou pas assez loin dans le plafond pour pouvoir fixer solidement la bride, desserrez le canal de montage et ajustez le boîtier vers le haut ou vers le bas sur les rails. Une fois en place, serrez les écrous de montage du canal.

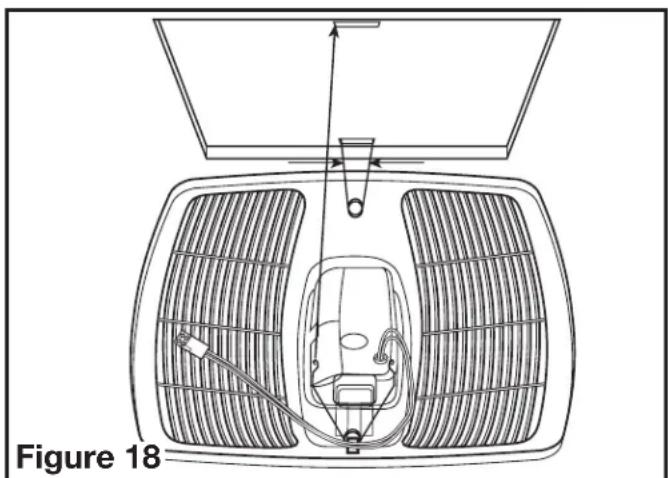

6a. MODÈLES STANDARDS ET DÉTECTION DE D'HUMIDITÉ: Installez la grille en pressant les ressorts ensemble pour les installer dans la fente la plus éloignée du compartiment de câblage sur le boîtier du ventilateur. Attachez le câble à connexion rapide de 4 broches de la grille au connecteur de 4 broches sur le dessus du couvercle du compartiment de câblage. Le câble ne s'insère que d'une façon dans la prise. Installez l'autre ressort et poussez la grille vers le haut en place (Figure 18).

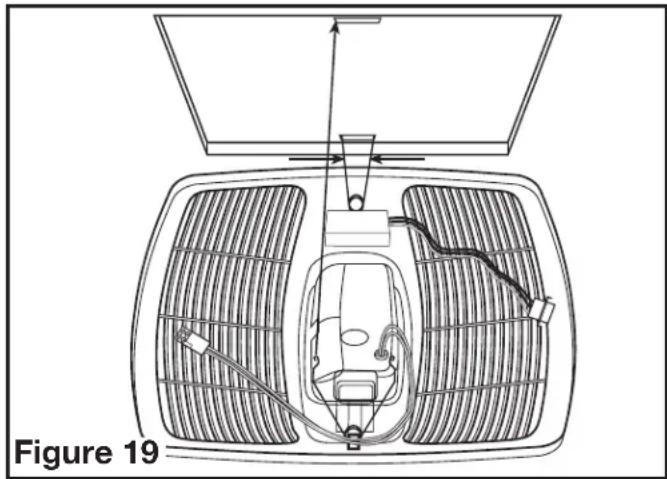

6b. MODÈLES AVEC DÉTECTION DE MOUVEMENT: Installez la grille en pressant les ressorts ensemble pour les installer dans la fente la plus éloignée du compartiment de câblage sur le boîtier du ventilateur. Attachez le câble à connexion rapide de 4 broches de la grille au connecteur de 4 broches sur le dessus du couvercle du compartiment de câblage. Attachez le câble à connexion rapide de 4 broches de la détecteur de mouvement au connecteur de 4 broches sur le dessus du couvercle du compartiment de câblage Les câbles ne s'insère que d'une façon dans la prise. Installez l'autre ressort et poussez la grille vers le haut en place (Figure 19).

1. Ouvrez l'objectif de lumière sur la grille en poussant dans l'objectif pour lui permettre de s'ouvrir. Installez la LED de 8,5 watts (incluse) dans la douille en alignant les broches de la base de la lampe à la prise de la douille de lampe. Tournez le corps de la lampe dans le sens horaire jusqu'à ce que la lampe s'enclenche et est fermement en place dans la douille.
2. Restaurer l'alimentation et tester votre installation.

Programmation du capteur d'occupation

1a. Réglage du délai d'occupation. Ceci va régler la durée de fonctionnement à haute vitesse du ventilateur, après que la salle devient vide. Localisez le détecteur de mouvement sur le gril du ventilateur et appuyez sur le bouton 2 fois. Le LED sur le capteur clignotera alors le nombre de fois pour indiquer le réglage actuel. Ceci sera répété 3 fois :

1 fois = 30 secondes 6 fois = 12.5 minutes 2 fois = 2.5 minutes, 7 fois = 15 minutes 3 fois = 5 minutes 8 fois = 17.5 minutes 4 fois = 7.5 minutes 9 fois = 20 minutes 5 fois = 10 minutes*

1b. Pour ajuster le réglage, tandis que le capteur continue de clignoter à partir de l'étape 1a, appuyez sur le bouton le nombre de fois qui correspond à la quantité de temps que vous désirez, par exemple 3 fois définit le délai de 5 minutes (voir les numéros à l'étape 1). Le capteur clignote alors le nombre de fois pour le nouveau paramètre 3 fois avant de quitter pour revenir au mode de programmation.

2a Réglage du temps minimum de fonctionnement. Ceci définit la durée minimale de fonctionnement à haute vitesse du ventilateur une fois qu'un mouvement est détecté dans la salle. Cela fonctionne en conjonction avec la fonction de délai d'occupation indiquée dans les étapes 1a et 1b. Par exemple, si vous réglez le temps minimum de fonctionnement à 15 minutes et un délai de 5 minutes, le ventilateur fonctionnera pendant au moins 15 minutes, puis 5 minutes supplémentaires.

REMARQUE : Il s'agit d'un minimum de temps que le ventilateur fonctionne. Si la salle est occupée plus longtemps, le ventilateur continuera de fonctionner jusqu'à ce que la salle est vide et le temps du délai d'occupation s'est écoulé.

2b. Localisez le détecteur de mouvement sur le gril du ventilateur et appuyez sur le bouton 10 fois. Le LED sur le capteur clignote alors le nombre de fois pour indiquer le réglage actuel. Ceci sera répété 3 fois:

1 fois = 0 minutes 4 fois = 45 minutes 2 fois = 15 minutes* 5 fois = 60 minutes 3 fois = 30 minutes

2c. Pour ajuster le réglage, tandis que le capteur est continue de clignoter de l'étape 2b, appuyez sur le bouton le nombre de fois qui correspond à la quantité de temps que vous désirez, par exemple 3 fois fixe le temps minimum de fonctionnement à 30 minutes (voir les numéros à l'étape 2b). Le capteur clignote alors le nombre de fois pour le nouveau paramètre 3 fois avant de quitter pour revenir au mode de programmation. 3. Une fois que tous les réglages ont été faits, le capteur retournera au mode de détection et le LED clignotera lorsque l'occupation de la salle est détectée.

Réglage de l'humidostat

Ce ventilateur peut être équipé d'un capteur d'humidité qui allume automatiquement le ventilateur (ou hausse la vitesse pour les modèles à deux vitesses), lorsque l'humidité est supérieure au point de consigne (ou baisse la vitesse pour les modèles à deux vitesses) lorsque l'humidité est inférieure ou égale au point de consigne. Si le ventilateur fonctionne trop longtemps ou pas assez, vérifiez d'abord le point de consigne du capteur d'humidité. Dans le cas où le niveau d'humidité ambiante de la pièce s'élève plus haut que le niveau préréglé, le ventilateur s'allumera, même si la salle n'est pas occupée. Ceci aide à éviter les conditions qui menent à la croissance de moisissures.

Attention : vous assurer que l'alimentation est coupée au panneau de service avant de commencer l'installation.

1. Pour régler le niveau désiré d'humidité de la salle, enlevez la grille et localisez le cadran de l'humidostat situé sur le couvercle du compartiment de fil.
2. Réglez le cadran à l'humidité relative que vous vous voulez que le ventilateur maintienne, habituellement entre 50% et 80%. Les climats humides exigeront des réglages plus élevés que les climats secs. Lorsque le niveau d'humidité de la salle est inférieur à ce réglage, le ventilateur restera éteint (ou baisse la vitesse pour les modèles à deux vitesses). Lorsque le niveau d'humidité monte à ce réglage, le ventilateur s'allumera (ou hausse la vitesse pour les modèles à deux vitesses) et fonctionnera jusqu'à ce que le niveau d'humidité tombe au-dessous de ce réglage.
3. Réinstaller la grille et rétablir le courant.

Attention : vous assurer que l'alimentation est coupée au panneau de service avant de commencer l'installation.

1. Nettoyage de la grille : Retirer la grille et utiliser un détergent doux, tel que du liquide pour la vaisselle, puis sécher à l'aide d'un chiffon doux. NE JAMAIS UTILISER D'ABRASIF OU DE POUDRE À RÉCURER. Sécher complètement la grille avant de la réinstaller. Pour réinstaller la grille, vous référer à la Section 6 - Complétion de l'installation.
2. Nettoyage de l'assemblage du ventilateur : Nettoyer toutes les parties à l'aide d'un chiffon sec ou passer délicatement l'aspirateur sur le ventilateur. NE JAMAIS IMMERGER LES PARTIES ÉLECTRIQUES DANS L'EAU.

■ Permettre à l'ampoule de se refroidir

1. Remplacement de l'ampoule : débrancher l'alimentation de l'unité. Ouvrez l'objectif de lumière sur la grille en poussant dans l'objectif pour lui permettre de s'ouvrir.

Ampoule LED : Retirez la lampe en tournant doucement la base de la lampe dans le sens antihoraire, tout en appliquant une pression vers l'extérieur. L'installation est l'inverse de la dépose. Remplacez par une lampe LED GU24 8,5 watts compatible.

Guide de dépannage

Trouble Cause Possible Solution Suggérée
1. Le ventilateur ne fonctionne pas lorsque l'interrupteur est à la position en marche. peut être décle.nché.1d. La moteur est terminee	1a. Un fusible peut être grillé ou un disjoncteur1b. La fiche de raccord du moteur n'est pas connectée.1c. Le câblage n'est pas raccordé correctement.1d. Remplacez la moteur	1a. Remplacer le fusible ou réinitialiser le disjoncteur.1b. Couper l'alimentation à l'unité. Retirer la grille et brancher le moteur dans le réceptacle dans le cabinet. Remettre l'alimentation sur l'unité.1c. Couper l'alimentation de l'unité. Vérifier que tous les fils sont raccordés.
2. Le ventilateur fonctionne, mais l'air circule plus lentement que la normale.	2. Obstruction dans les conduits d'évacuation.s'évacue vers l'extérieur.	2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont des nids d'oiseau dans le chapeau de toit ou mural là où le ventilateur
3. Le ventilateur fonctionne de manière plus bruyante que la normale.	3a. Le moteur est lâche.3b. L'hélice du ventilateur frotte contre le cabinet de l'unité.	3a. Couper l'alimentation à l'unité. Retirer la grille et vérifier que toutes les vis sont complètement serrées. Remettre l'alimentation sur l'unité.3b. Appeler votre marchand pour un service.

Garantie limitée

QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.

COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant cinq (5) années de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.

QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n'importe quelle partie ou pièces qui s'avèrent défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable.

CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s'applique pas si le produit était endommagé ou arrête de fonctionner en raison d'un accident, d'une mauvaise manipulation, l'installation ou opération, de dommages d'expédition, d'abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d'expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d'expédition de retour de Air King après les réparations ou le remplacement de garantie.

TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT CINQ ANNÉES DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N'ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N'IMPORTE QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON. MALGRÉ N'IMPORTE QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D'AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DÉPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L'EXPIRATION DE LA PÉRIODE DE GARANTIE.

Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects, et, par conséquent, les présentes restrictions ne peuvent pas s'appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province. La preuve d'achat est exigée avant qu'une réclamation de garantie ne soit acceptée.

Service à la clientèle:

Sans frais [phone]

Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange. Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur l'étiquette à l'intérieur de votre produit). Veuillez ne pas renvoyer le produit à l'endroit de l'achat.

www. airkinglimited. com

IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.

Installateur :

Endroit de l'achat :

Date d'installation :

Numéro de modèle :

DIAGRAMME DES PIÈCES DE REMPLACEMENT

Tous les modèles
# Q	ré. Description		# de pièce de remplacement
1 4	Traverses de Montage 5S1299002
2 1	Assemblée de collier en métal de 6 po 5S5299100
3 2	Ressorts de la grille 5S1202046
4 1	Bride du plafond 5S1202050
5 2	Canal de montage 5S1202123
6 1	Assemblée de la Soufflante 5S1239125
15 1	Lampe de 8,5 watts 5S1299725
16 1	Objectif de lumière 5S1239116
17 3	Interrupteur à bascule	5S1299802
Particularités de modèle EVLD
# Q	ré. Description		# de pièce de remplacement
7 1	Assemblée de Grille	5S1250121
9 1	Assemblée du compartiment du fil	5S1250126
Particularités de modèle EVLDG
# Q	ré. Description		# de pièce de remplacement
8 1	Assemblée de Grille	5S1250120
10 1	Assemblée du compartiment du fil	5S1250125
18 1	Détecteur de mouvement	5S1999100

Particularités de modèle EVLDH
# 0	té. Description		# de pièce deremplacement
7 1	Assemblée de Grille		5S1250121
11 1	Assemblée du compartiment du fil		5S1250124
13 1	Bouton		5S1299802
14 1	Compartiment du capteur d'humidité		5S1239826
Particularités de modèle EVLDGH
# 0	té. Description		# de pièce deremplacement
8 1	Assemblée de Grille		5S1250120
12 1	Assemblée du compartiment du fil		5S1250123
13 1	Bouton		5S1299802
14 1	Compartiment du capteur d'humidité		5S1239826
18 1	Détecteur de mouvement		5S1999100

REMARQUE:
