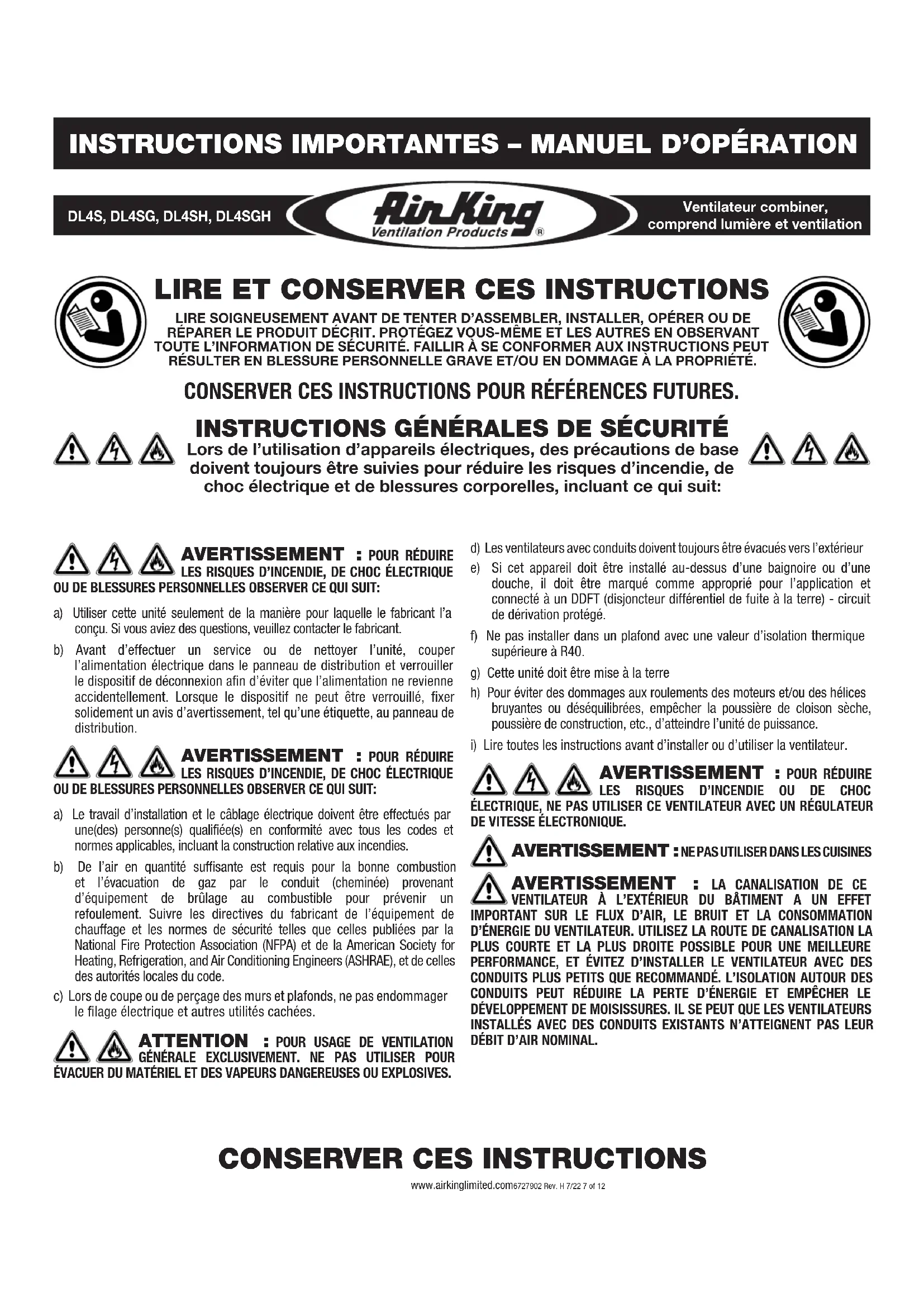

MODE D'EMPLOI DL4S Air King

Ventilateur combiné, comprend lumière et ventilation

LIRE et conserver ces instructions

LIRE SOIGNEUSMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTEGEZ VOUS-MÉME ET LES AUTRES EN OBSERVANT Toute L'INFORMATION DE SECURITE. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

Instructions générales de sécurité

Lors de l'utilisation d'appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques d'incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:

Avertissement : pour réduire les risques d'incendie, de CHOC électrique ou de blessures personnelles observer ce qui SUIT:

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a donc qu. Si vous avez des questions, veuillez contacter le fabricant. b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'avertissement, tel qu'une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT :

a) Le travail d'installation et le câblage électrique doivent être effectués par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies. b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code. c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilisés cachées.

ATTENTION : POUR USAGE DE VENTILATION GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR

ÉVACUER DU MATERIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

d) Les ventilateurs avec conduits doivent toujours être évacués vers l'extérieur. e) Si cet appareil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et connecté à un DDFT (disjoncteur différentiel de fuite à la terre) - circuit de dérivation protégé. f) Ne pas installer dans un plafond avec une valeur d'isolation thermique supérieure à R40. g) Cette unité doit être mise à la terre. h) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance. i) Lire toutes les instructions avant d'installer ou d'utiliser la ventilateur.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR.

Avertissement: NE PAS utiliser dans les cuisines

AVERTISSEMENT : LA CANALISATION DE CE VENTILATEUR A L'EXTERIEUR DU BATIMENT A UN EFFET IMPORTANT SUR LE FLUX D'AIR, LE BRUIT ET LA CONSOMMATION D'ENERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POUR UNE MEILLEURE PERFORMANCE, ET EVITEZ D'INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS PETITS QUE RECOMMANDÉ. L'ISOLATION AUTOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D'ENERGIE ET EMPECHER LE DÉVELOPPEMENT DE MOISISSURES. IL SE POT QUE LES VENTILATEURS INSTALLÉS AVEC DES CONDUITS EXISTANTS N'ATTEIGNENT PAS LEUR DÉBIT D'AIR NOMINAL.

Préparation du ventilateur d'évacuation

1. Sortir le ventilateur de sa boîte et confirmer que toutes les pièces sont présentes. En plus du ventilateur d'évacuation vous devriez avoir :

1 - Grille 1 - Ensemble de clapet (attaché) 4 - Supports de montage 1 - Bride de montage 1 - Ampoule de type LED 1 - Feuillet d'instructions / sécurité

1. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d'air et performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de coudes soient réduits au minimum, que le rayon de chaque coude soit aussi grand que possible pour l'installation, et que des conduits rigides isolés soient utilisés. Ce ventilateur nécessitera au moins 20,3cm (8po) de dégagement dans le plafond ou le mur, et s'installe au travers de cloison sèche d'une épaisseur de jusqu'à 1,9cm (3/4po).
2. Aucun matériel amortissant de vibrations supplémentaire n'est nécessaire pour ce ventilateur.

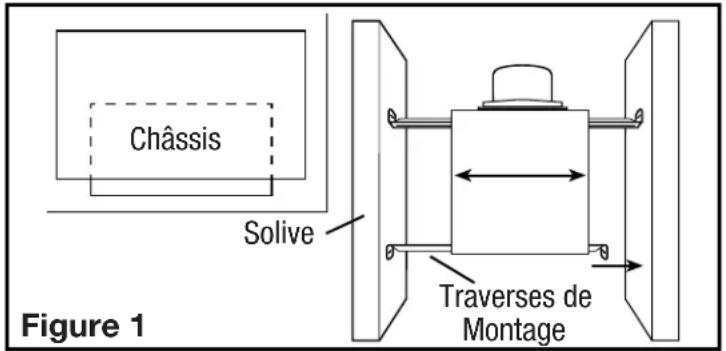

Nouvelle construction

REMARQUE: Si la bride de montage est installée sur le boîtier du ventilateur, enlevez les deux vis qui relient la bride de montage du plafond au boîtier et mettez de côté (Figure 11). 1. Installez les rails dans le canal de montage sur le boîtier. Centrez le canal de montage dans les fentes sur le boîtier, puis de l'intérieur du boîtier, serrez les écrous de montage de sorte que le canal soit bien en place. Placez le boîtier à côté de la solive. Alignez le châssis pour qu'il soit de niveau avec le plafond fini. Fixez les extrémités des rails aux solives avec des vis ou des clous (non inclus) et glissez le boîtier dans la position finale (Figure 1).

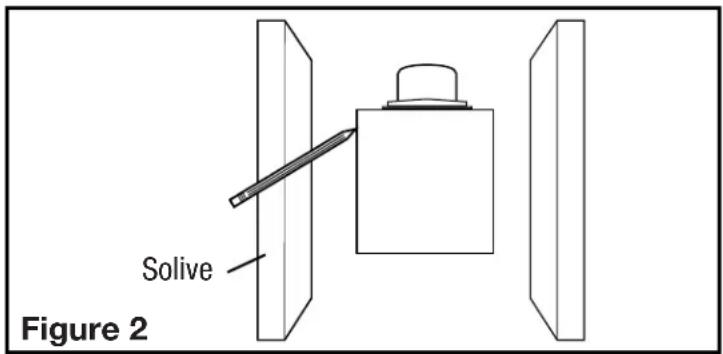

Construction existante

REMARQUE: Si la bride de montage est installée sur le boîtier du ventilateur, enlevez les deux vis qui relient la bride de montage du plafond au boîtier et mettez de côté (Figure 11). 1. Placer le boîtier en place entre les solives et tracez un contour sur le matériel du plafond (Figure 2). Mettez le boîtier de côté et découvrez l'ouverture, en faisant attention de ne pas couper ou endommager les installations électriques ou d'autres utilisés masquées. Installez les rails dans le canal de montage sur le boîtier. Centrez le canal de montage dans les fentes sur le boîtier, puis de l'intérieur du boîtier serrez les écrous de montage de sorte que le canal soit bien en place. Positionnez le boîtier dans le trou préalablement découvert de sorte qu'il soit aligné avec le plafond fini. Fixez les extrémités des rails aux solives (Figure 1).

Conduits

NOTE : UN CONDUIT PLUS RIGIDE DE 6 PO OU PLUS EST RECOMMANDE POUR UNE MEILLEURE PERFORMANCE.

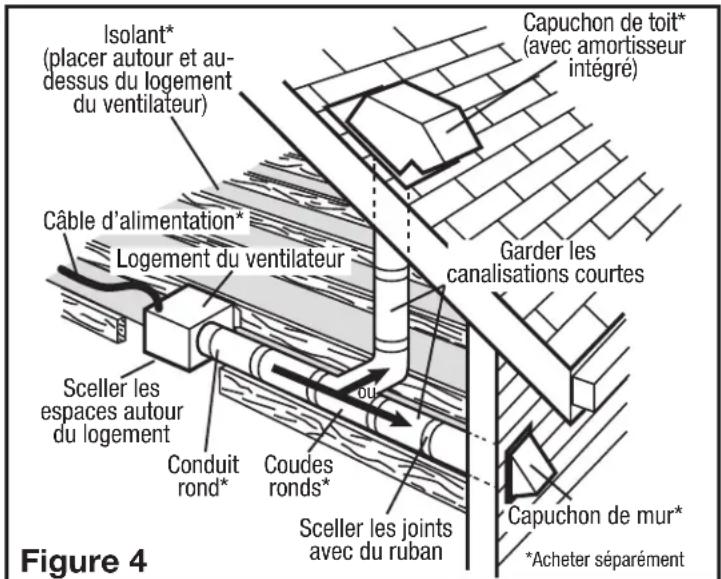

Attention : tous les conduits doivent etre conformes aux CODES du bâtiment LOCAUX et nationaux.

REMARQUE: La canalisation de ce ventilateur à l'extérieur du bâtiment a un effet important sur le flux d'air, le bruit et la consommation d'énergie du ventilateur. Utilisez la route de canalisation la plus courte et la plus droite possible pour une meilleure performance, et évitez d'installer le ventilateur avec des conduits plus petits que recommendé. L'isoaction autour des conduits peut réduire la perte d'énergie et empêcher le développement de moisissures. Il se peut que les ventilateurs installés avec des conduits existants n'atteignent pas leur débit d'air nominal.

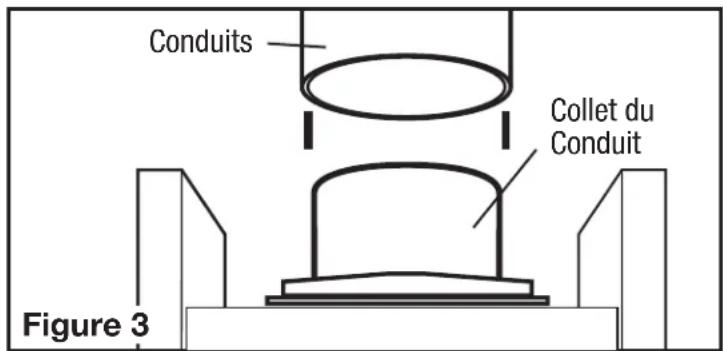

1. Raccorder le conduit au collet de conduit du ventilateur (Figure 3). Fixer en place à l'aide de ruban ou de serre-joint. Toujours évacuer le ventilateur vers l'extérieur au travers de chapeau mural ou de toit. Il est recommandé que les raccords d'extrémité basse de restriction sont utilisées.

1. Assurez-vous que les joints des conduits et les pénétrations extérieures sont scellés avec du mastic ou tout autre matériel similaire pour créer un passage d'air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez l'isolant autour du conduit et / ou ventilateur afin de minimiser la possibilité d'accumulation de condensation à l'intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 4).

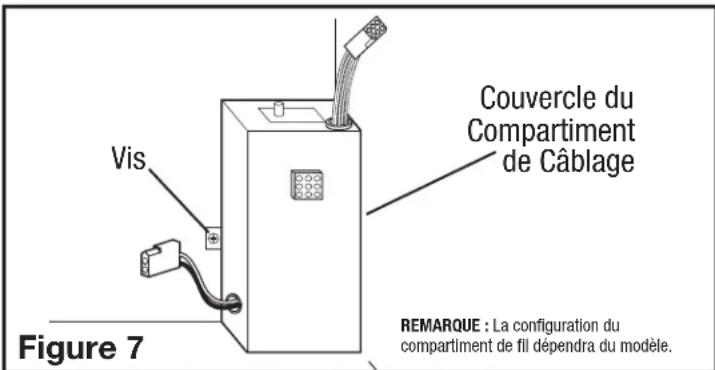

Attention : TOUTES les connections doivent etre FAITES en conformite avec les CODES electriques LOCAUX ou s n'etes PAS familier avec les methodes d'installation de cablage URREZ aux services d'un electrici qualifié.

REMARQUE: Cette unité possède un panneau d'accès latéral pour le câblage qui ne requiert pas l'enlèvement de l'assemblée de la soufflante du ventilateur. Si vous choisissez de raccorder l'unité par l'intérieur, vous aurez besoin d'enlever l'assemblée de la soufflante et le compartiment de câblage interieur. Les deux méthodes sont équalement efficaces.

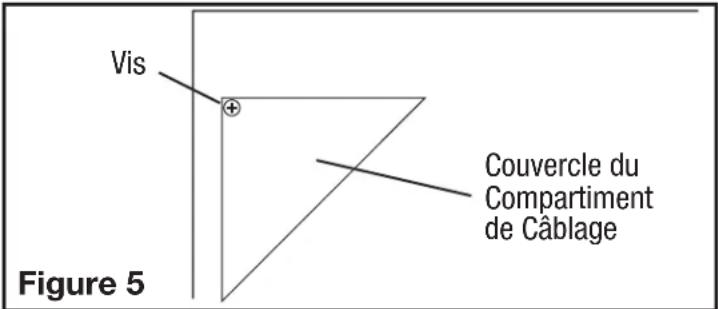

1a. Compartiment de Câblage Exterieur : Enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 5).

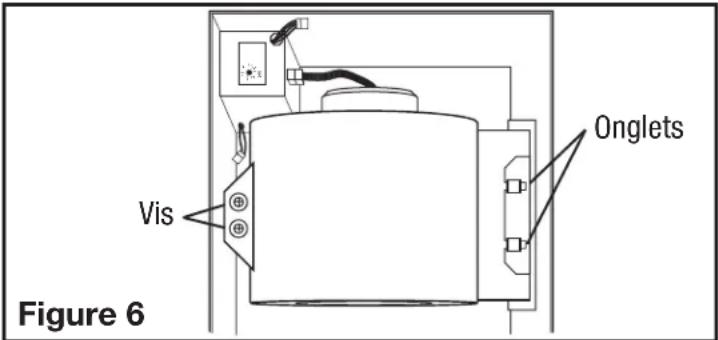

1b. Compartiment de Câblage Intérieur: Si le moteur est déjà installé dans le boîtier, enlevez les deux vis. Déplacez l'unité de ventilation en place. Soulevez l'unité et faites-la glisser hors des languettes sur le boîtier (Figure 6). Retirez la vis du couvercle du compartiment de câblage et placez le couvercle dans un endroit sûr (Figure 7).

REMARQUE: Si le raccord du moteur de ventilateur est raccordé au réceptacle du châssis, le débrancher afin que l'assemblage de la soufflante soit complètement enlevé.

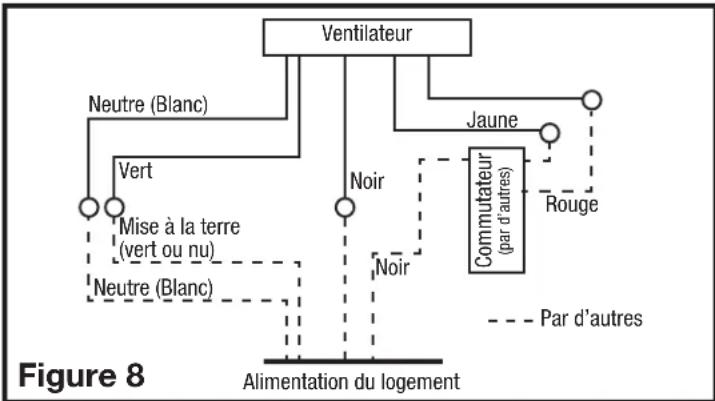

Modèles standards et avec détection de mouvement

1. Connectez le fil blanc du ventilateur au fil blanc (neutre) de la source d'alimentation. Connectez le fil noir du ventilateur au fil noir de la source d'alimentation. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur. En utilisant un commutateur à trois fonctions correctement mis à la terre (non inclus), connectez le fil noir de l'alimentation au commutateur. Connectez le fil jaune (ventilateur) à partir du boîtier du ventilateur à l'une des bornes sur le commutateur. Connectez le fil rouge (lumière) du boîtier du ventilateur à un terminal séparé sur le commutateur (Figure 8). Utilisez des méthodes approuvées pour toutes les connexions.

REMARQUE: Il peut y avoir plus d'un fil blanc à connecter.

REMARQUE: Les fils du réceptacle du ventilateur pourraient nécessiter d'être tirés à l'extérieur du compartiment pour le raccordement. Tirer uniquement les trois fils lâches à l'extérieur du compartiment. Des fils additionnels y sont prêts.

REMARQUE: L'unité doit être mise à la terre selon les codes locaux et nationaux.

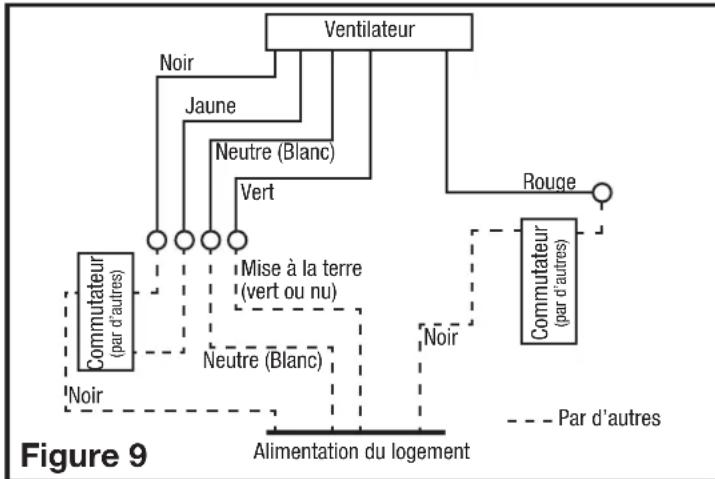

Modèles avec détection d'humidité

3a. Câblage du ventilateur : Pour un bon fonctionnement, le ventilateur de détection d'humidité exigera un interrupteur à 3 voies (non inclus). Passez le câblage entre le ventilateur et l'emplacement du commutateur. Assurez-vous de laisser suffisamment de câblage dans chaque boîte pour faire les connexions. À la boîte de commutation, connectez le fil noir de la maison à la borne commune du commutateur. Connectez le fil noir du ventilateur à l'une des bornes commutées sur le commutateur. Cette position activera le mode automatique et le ventilateur s'activera après une élévation d'humidité. Connectez le fil jaune du ventilateur à l'autre borne commutées sur le commutateur. Cette position activera le mode manuel et activera le ventilateur. Connectez correctement le fil de terre et neutre (le cas échéant), installez le commutateur et le couvercle. REMARQUE: Le fil jaune peut contenir un écrou de fil à partir qui devra être coupé et le fil dénudé. 3b. À partir de l'endroit où vous avez choisi d'accéder à la boîte de jonction du ventilateur, connectez le fil blanc de la maison au fil blanc du ventilateur. Connectez le fil de la position automatique sur l'interrupteur mural au fil noir du ventilateur, connectez le fil de la position manuelle sur l'interrupteur au fil jaune du ventilateur. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur (Figure 9). Utilisez des méthodes approuvées pour toutes les connexions. REMARQUE: Le fil jaune peut contenir un écrou de fil à partir qui devra être coupé et le fil dénudé. 3c. Câblage des lumières : Utilisez un interrupteur mural standard correctement mis à la terre, connectez le fil noir de l'alimentation d'un côté de l'interrupteur. Branchez le fil rouge (lumière) du boîtier du ventilateur à l'une des bornes sur le commutateur (Figure 9). Utilisez des méthodes approuvées pour toutes les connexions.

1. Regrouper soigneusement les fils à l'intérieur du compartiment pour le raccordement et replacer le couvercle du compartiment en le fixant avec la vis qui fut enlevée précédemment.

REMARQUE: Les fils du réceptacle du ventilateur pourraient nécessiter d'être tirés à l'extérieur du compartiment pour le raccordement. Tirer uniquement les trois fils lâches à l'extérieur du compartiment. Des fils additionnels y sont prêts.

REMARQUE: L'unité doit être mise à la terre selon les codes locaux et nationaux.

Complétion de l'installation

1. Il est recommandé d'utiliser un scellant approprié pour le contact avec les matériaux de construction actuels et pour les besoins de la température de l'installation, afin d'empêcher les fuites d'air à partir des espaces non conditionnés. S'il y a des grands écarts entre le boîtier de l'appareil et le plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut être nécessaire.

NOTE: Ce ventilateur est conçu pour le contact d'isoaction directe (type IC). Il est aussi recommandé que ce ventilateur soit complètement recouvert par l'isoaction afin de réduire la perte de chaleur ou de gagner de l'espace inconditionné.

1. Si l'assemblage de la soufflante du ventilateur a été enlevé durant le processus de raccordement, réinstaller la soufflante en inversant les instructions à l'étape 1b de la Section 5 Cablage.

REMARQUE : Vous pouvez aussi couvrir un connecteur supplémentaire à 2 broches avec du ruban adhésif. Il est utilisé pour la vitesse d'impulsion. Voir la section 9 (activation de la vitesse d'impulsion) pour plus de détails.

3a. MODELES STANDARDS: branchez le cordon de connexion rapide du moteur du ventilateur dans la prise correspondante située sur le couvercle du compartiment de fil. Ce cordon ne peut être inséré que d'une seule manière dans la prise (Figure 10).

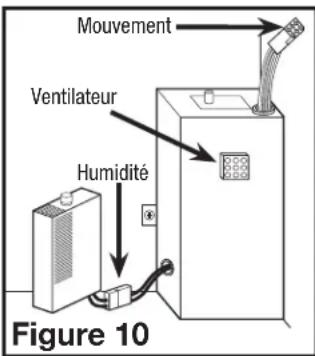

3B. Modeles detecteurs d'humidite:

branchez le cordon de connexion rapide du moteur du ventilateur dans la prise correspondante située sur le couvercle du compartment de fil. Branchez le connecteur à deux broches du compartment de l'hygrostat au connecteur à deux broches du côté ère dans les prises. (Figure 10).

3c. MODELES DETECTEURS DE MOUVEMENT: branche le cordon de connexion rapide du moteur du ventilateur dans la prise située sur le côté du couvercle du compartiment de fil. Branche le cordon à 6 broches de connexion rapide de la grille dans la prise à 6 broches située sur le dessus du couvercle du compartiment de fil. Ces cordons ne peuvent être insérés que d'une seule manière dans les prises. (Figure 10). 4. Installe la grille en pressant les ressorts ensemble pour les installer dans la fente la plus éloignée du compartiment de câblage sur le boîtier du ventilateur. Attachez le câble à connexion rapide de 6 broches de la grille au connecteur de 6 broches sur le dessus du couvercle du compartiment de câblage. Le câble ne s'insère que d'une façon dans la prise. Installez l'autre ressort et poussez la grille vers le haut en place (Figure 11).

Figure 11

1. Ouvrez l'objet de lumière sur la grille en poussant dans l'objet pour lui permettre de s'ouvrir. Installez la lampe LED incluse dans le support de lampe en alignant les broches sur la base de la lampe à la prise de la douille de lampe et en tournant le corps de la lampe dans le sens horaire jusqu'à ce que la lampe se mette en place et est bien installée dans le support de lampe.
2. Restaurer l'alimentation et tester votre installation.

Programmation du capteur d'occupation

1a. Réglement du déteci d'occupation. Ceci va régler la durée de fonctionnement à haute vitesse du ventilateur, après que la salle devient vide. Localisez le détecteur de mouvement sur le grill du ventilateur et appuyez sur le bouton 2 fois. Le LED sur le capteur clignotera alors le nombre de fois pour indiquer le réglage actuel. Ceci sera répété 3 fois :

1 fois = 30 seconds 2 fois = 2,5 minutes 6 fois = 12,5 minutes 3 fois = 5 minutes 7 fois = 15 minutes 4 fois = 7,5 minutes 8 fois = 17,5 minutes 5 fois = 10 minutes 9 fois = 20 minutes

1b. Pour ajuster le réglage, tandis que le capteur continue de clignoter à partir de l'étape 1a, appuyez sur le bouton le nombre de fois qui correspond à la quantité de temps que vous désirez, par exemple 3 fois définit le début de 5 minutes (voir les nombres à l'étape 1). Le capteur clignote alors le nombre de fois pour le nouveau paramètre 3 fois avant de quitter pour revenir au mode de programmation.

2a Réglage du temps minimum de fonctionnement. Ceci définit la durée minimale de fonctionnement à haute vitesse du ventilateur une fois qu'un mouvement est détecté dans la salle. Cela fonctionne en conjonction avec la fonction de délai d'occupation indiquée dans les étapes 1a et 1b. Par exemple, si vous réglez le temps minimum de fonctionnement à 15 minutes et un délai de 5 minutes, le ventilateur fonctionnera pendant au moins 15 minutes, puis 5 minutes supplémentaires.

REMARQUE: Il s'agit d'un minimum de temps que le ventilateur fonctionne. Si la salle est occupée plus longtemps, le ventilateur continue de fonctionner jusqu'à ce que la salle soit vide et le temps du délai d'occupation s'est écoulé.

2b. Localisez le détecteur de mouvement sur le grille du ventilateur et appuyez sur le bouton 10 fois. Le LED sur le capteur clignote alors le nombre de fois pour indiquer le réglage actuel. Ceci sera répété 3 fois:

1 fois = 0 minutes 4 fois = 45 minutes 2 fois = 15 minutes 5 fois = 60 minutes 3 fois = 30 minutes

2c. Pour ajuster le réglage, tandis que le capteur est continue de clignoter de l'étape 2b, appuyez sur le bouton le nombre de fois qui correspond à la quantité de temps que vous désirez, par exemple 3 fois fixe le temps minimum de fonctionnement à 30 minutes (voir les nombres à l'étape 2b). Le capteur clignote alors le nombre de fois pour le nouveau paramètre 3 fois avant de quitter pour revenir au mode de programmation. 3. Une fois que tous les réglages ont été faits, le capteur returnera au mode de détention et le LED clignotera lorsque l'occupation de la salle est détectée.

Réglage de l'humidostat

Ce ventilateur peut être équipé d'un capteur d'humidité qui allume automatiquement le ventilateur, lorsque l'humidité est supérieure au point de consigne. Lorsqu'el'humidité est inférieure ou égale au point de consigne. Si le ventilateur fonctionne trop longtemps ou pas assez, vérifie d'abord le point de consigne du capteur d'humidité. Dans le cas où le niveau d'humidité ambiance de la pièce s'élève plus haut que le niveau préprégé, le ventilateur s'allumera, même si la salle n'est pas occupée. Ceci aide à éviter les conditions qui mènent à la croissance de moisissures.

Attention : vous assurer que l'alimentation est COUPE au panneau de service avant de commencer l'installation.

1. Pour régler le niveau désiré d'humidité de la salle, enlevez la grille et localisez le cadran de l'humidostat situé sur le couvercle du compartiment de fil.
2. Réglez le cadran à l'humidité relative que vous pouvez que le ventilateur maintienne, habituellement entre 50% et 80%. Les climats humides exigeront des réglages plus élevés que les climats secs. Lorsque le niveau d'humidité de la salle est inférieur à ce réglage, le ventilateur restera éteint. Lorsque le niveau d'humidité monte à ce réglage, le ventilateur s'allumera et fonctionnera jusqu'à ce que le niveau d'humidité tombe au-dessous de ce réglage.
3. Réinstaller la grille et rétablir le courant.

Réglage de la vitesse

Cet appareil possède une fonction de vitesse variable qui lui permet d'être réglé de 30 à 130 CFM. Pour régler le débit d'air:

1. Retirez la grille et trouvez le poste de réglage sur le dessus du compartiment de fil.
2. Tournez le poste à la vitesse de CFM souhaitée puis réinstallez la grille.

REMARQUE: Le moteur s'ajustera à la pression statique de l'installation pour maintenir la CFM souhaitée. Pour des vitesses supérieures / installations de pression statique plus élevée, les tests de début d'air pourraient être nécessaires pour assurer la bonne quantité de ventilation.

Attention : vous assurer que l'alimentation est COUPE au panneau de service avant de commenger l'installation.

1. Nettoyage de la grille: Retirer la grille et utiliser un détergent doux, tel que du liquide pour la vaisselle, puis sécher à l'aide d'un chiffon doux. NE JAMAIS UTILISER D'ABRASIF OU DE POUSSIÈRE À RÉCURER. Sécher complètement la grille avant de la réinstaller. Pour réinstaller la grille, vous référer à la Section 6 - Complétion de l'installation.
2. Nettoyage de l'assemblage du ventilateur: Nettoyer toutes les parties à l'aide d'un chiffon sec ou passer délicatement l'aspirateur sur le ventilateur. NE JAMAIS IMMERGER LES PARTIES ÉLECTRIQUES DANS L'EAU.

Attention : permettre à l'ampoule de se refroidir avant de la replacer.

1. Remplacement de l'ampoule : débrancher l'alimentation de l'unité. Ouvrez l'objet de lumière sur la grille en poussant dans l'objet pour lui permettre de s'ouvrir. Retirez la lampe en tournant doucement la base de la lampe dans le sens antihoraire, tout en appliquant une pression vers l'extérieur. L'installation est l'inverse de la dépose. Remplacez avec le modèle Air King AK8LED40 ou une lampe compatible LED GU24 8 watts.

Fusible

1. Suivez les étapes de la SECTION 5 Câblage pour accéder au porte-fusible situé à l'intérieur du compartiment de câblage. Pour remplacer le fusible, pressez le haut et le bas du porte-fusible ensemble tout en tournant le plus gros morceau dans une direction opposée aux languettes (Figure 12). Remplacez le fusible uniquement avec un fusible action rapide 0,5 Amp, 250 VAC, 5 × 20mm. Rebranchez le porte-fusible en alignant la partie supérieure et inférieure et pressez ensemble tout en tournant jusqu'à ce qu'ils soient enclenchés en place. Rangez soigneusement dans le compartiment de fils et réinstallez le couvercle du compartiment de fil.

Figure 12

Guide de dépannage

Trouble Cause Possible Solution Suggérée
1. Le ventilateur ne fonctionne pas lorsque l'interrupteur est à la position en marche. peut être rééché.	1a. UnFusepeut être grillé ou un disjoncteur ne est rééché.	1a. Remplacer le fuse ou réinitialiser le disjoncteur.
	1b. La fiche de raccord du moteur n'est pas connectée.	1b. Couper l'alimentation à l'unité. Retirer la grille et brancher le moteur dans le réceptacle dans le cabinet. Remettre l'alimentation sur l'unité.
	1c. Le câblage n'est pas raccordé correctement.	1c. Couper l'alimentation de l'unité. Vérifier que tous les fils sont raccordés.
	1d. La moteur est terminée	1d. Remplacez la moteur
2. Le ventilateur fonctionne, mais l'air circule plus lentement que la normale.	2. Obstruction dans les conduits d'évacuation.	2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont des nids d'oiseau dans le chapeau de toit ou mural là où le ventilateur s'évacue vers l'extérieur.
3. Le ventilateur fonctionne de manière plus bruyante que la normale.	3a. Le moteur est lâche.	3a. Couper l'alimentation à l'unité. Retirer la grille et vérifier que toutes les vis sont complètement serrées. Remettre l'alimentation sur l'unité.
	3b. L'hélice du ventilateur frofte contre le cabinet de l'unité.	3b. Appeler votre marchand pour un service.

Garantie limitee

QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.

COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant cinq (5) années de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.

QUE FERA AIR KING: Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n'importe quelle partie ou pièces qui s'avèrent défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable.

CE QUE CETTE GARANTIE NE COUVR PAS: Cette garantie ne s'applique pas si le produit était endommagé ou arrêté de fonctionner en raison d'un accident, d'une mauvaise manipulation, l'installation ou opération, de dommages d'expédition, d'abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d'expédition pour le return des produits à Air King pour la réparation. Air King payera les frais d'expédition de retour de Air King après les réparations ou le remplacement de garantie.

TOUTES LES GARANTIES, EXPRESSES OU TAGITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT CINQ ANNEES DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÉRE LE PRODUIT, CELUI OU SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N'ASSUME AUCUNE RESPONSABILÉS EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N'IMPORTE QUELLA CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DIS. JONCTeurs OU RECEPTACLES DE MAISON. MALGRé N'IMPÔTE QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILÉT D'AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DEPASSERA LE PRICX D'ACHAT DU PRODUIT ET UNÉ TELLE RESPONSABILÉT SE TERMINERA AVEC L'EXPIRATION DE LA PÉRIODE DE GARANTIE.

Certains étés et provinces ne permettent pas les limitations de la période de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects, et, par conséquence, les présentes restrictions ne peuvent pas s'appliquer. La présente garantie vous donne des droits légaux spécifiques et peut être certains autres droits qui peuvent varier selon la province. La preuve d'achat est exigée avant qu'une réclamation de garantie ne soit acceptée.

Service à la clientèle:

Sans frais [phone]

notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange. Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur l'étiquette à l'intérieur de votre produit). Veuillez ne pas renvoyer le produit à l'endroit de l'achat.

www.airkinglimited.com

IL SE POT QUE LES PIECES POUR LES PRODUITS DISCONTINUES, OBSOLETEES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SURETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPIART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.

Installateur :

Date d'installation :

Endroit de l'achat :

Numéro de modèle :

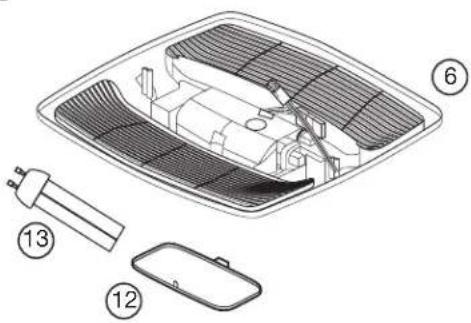

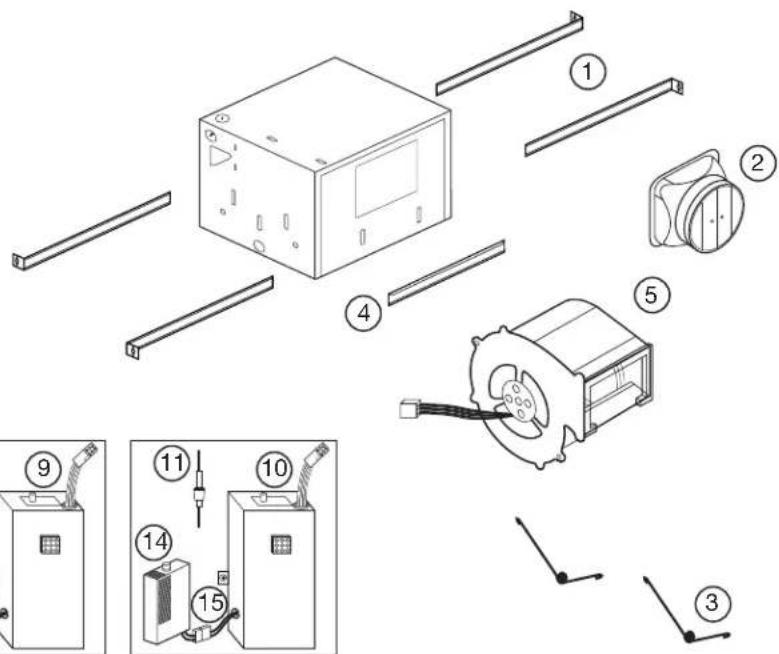

Diagramme des pièces de remplacement

Tous les modèles
# 0e. Description			# de pieces de remplacement
1 4Travesses de Montage 5S1299002
2 1Assemblée de collier en métal de 6 po 5S5299100
3 2Ressorts de la grille 5S1202046
4 2Canal de montage 5S1202123
5 1Assemblée de la Soufflante 5S1250100
11 1Assemblage du harmais de fusible 5S1250011
12 1Objectif de lumière 5S1239116
13 1Lamp de 8 watts à LED 5S1250001
Particularités de modèle DL4S
# 0e. Description			# de pieces de remplacement
6 1Assemblée de Grille		5S1250105
7 1Assemblée du compartment du fil		5S1250105
Particularités de modèle DL4SG
# 0e. Description			# de pieces de remplacement
6 1Assemblée de Grille		5S1250106
8 1Assemblée du compartment du fil		5S1250108
Particularités de modèle DL4SH
# 0e. Description			# de pieces de remplacement
6 1Assemblée de Grille		5S1250105
9 1Assemblée du compartment du fil		5S1250109
14 1Bouton		5S1299802
15 1Compartment du capteur d'humidité		5S1239826
Particularités de modèle DL4SGH
# 0e. Description			# de pieces de remplacement
6 1Assemblée de Grille		5S1250106
10 1Assemblée du compartment du fil		5S1250110
14 1Bouton		5S1299802
15 1Compartment du capteur d'humidité		5S1239826
