Type de produit	Capteur de pression
Marque	IFM
Modèle	PF3054
Etendue de mesure	0...10 bar (pour PF3054)
Surpression admissible	50 bar
Pression d'éclatement	150 bar
Tension d'alimentation	20...30 V DC
Courant de sortie	max. 250 mA
Sortie analogique	4...20 mA
Précision signal analogique	< ± 1,0% de l'étendue de mesure
Affichage	Digital 4 digits (indication 1%...105%)
Raccord électrique	M12x1, 4 fils
Matériaux en contact avec le fluide	INOX 316L, céramique, FPM (Viton), PTFE
Boîtier	INOX 316L, Pocan, PC (Macrolon), PA, EPDM/X (Santoprène), FPM (Viton)
Protection	IP67
Température ambiante	-25...+80 °C
Température du fluide	-25...+80 °C
Dimensions	Ø34 x 84,5 mm
Poids (estimé)	~100 g
Fonctions de commutation	Hystérésis ou fenêtre, NO/NF
Paramètres réglables	SP1, rP1, dS1, dr1, OU1, dAP
Montage	Adaptable à différents raccords process (adaptateurs ifm séparés)
Nettoyage	Couvercle de filtre dévissable pour nettoyage
Sécurité	Ne pas dépasser la surpression admissible ; vérifier la compatibilité des matières
Pièces détachées	Adaptateurs process ifm, joints toriques

FOIRE AUX QUESTIONS - PF3054 IFM

Comment régler la consigne haute (SP1) ?

Pour régler SP1, passez en mode de programmation : appuyez plusieurs fois sur Mode/Enter jusqu'à afficher SP1, puis maintenez Set enfoncé pour modifier la valeur. Confirmez avec Mode/Enter.

Que signifie l'affichage 'OL' ?

L'affichage 'OL' indique une surpression : la pression du système dépasse 110% de la pression nominale maximale. Réduisez immédiatement la pression pour éviter d'endommager le capteur.

Quelle est la tension d'alimentation requise ?

Le capteur nécessite une alimentation de 20 à 30 V DC selon EN50178 (TBTS/TBTP). Une tension hors de cette plage peut endommager l'appareil.

Comment nettoyer le capteur ?

Nettoyez le couvercle du système de filtrage en le dévissant avec une pince à becs plastifiés. Nettoyez-le soigneusement sans comprimer les résidus dans l'évent. Revissez ensuite le couvercle.

Puis-je utiliser ce capteur pour de l'eau potable ?

Oui, les matériaux en contact avec le fluide (INOX 316L, céramique, FPM, PTFE) sont compatibles avec l'eau potable. Vérifiez toutefois les restrictions locales et la graisse fournie est adaptée aux denrées alimentaires.

Comment verrouiller/déverrouiller l'appareil ?

En mode Run, appuyez simultanément sur les deux boutons-poussoirs pendant 10 secondes. L'affichage s'éteint brièvement : l'appareil est alors verrouillé ou déverrouillé. En cas de verrouillage, 'Loc' s'affiche lors d'une tentative de modification.

Quel type de sortie analogique est disponible ?

La sortie analogique est de type 4...20 mA. La charge maximale est de 500 Ω. La valeur dépend linéairement de la pression mesurée.

Quelle pression maximale puis-je appliquer ?

La pression maximale admissible en fonctionnement (surpression) est de 50 bar pour le PF3054. La pression d'éclatement est de 150 bar. Ne dépassez jamais ces valeurs, même brièvement.

Comment monter l'adaptateur process ?

Montez d'abord l'adaptateur (C) sur le capteur, puis fixez l'ensemble sur le raccord process à l'aide d'un écrou ou flasque (B). Graissez les chanfreins d'étanchéité avec la graisse fournie et assurez-vous que le joint torique (D) est en place. Serrez jusqu'à la butée sans forcer.

Que faire si l'affichage indique 'SC1' clignotant ?

'SC1' clignotant indique un court-circuit sur la sortie de commutation. La sortie est alors coupée. Vérifiez le câblage et éliminez le court-circuit. L'appareil reprendra son fonctionnement normal après résolution du défaut.

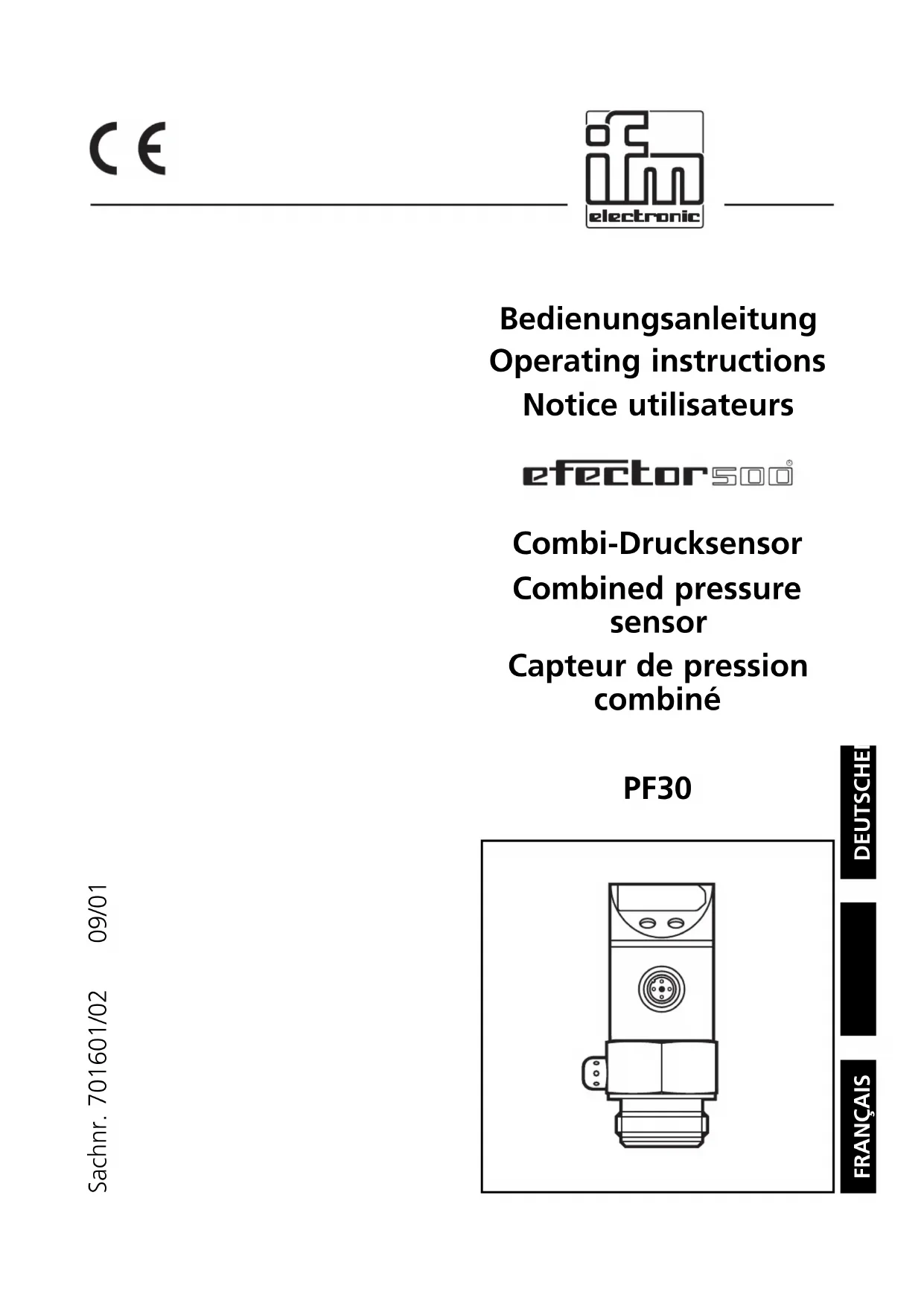

MODE D'EMPLOI PF3054 IFM

Capteur de pression combiné

PF30

ContenuRemarque sur la sécurité ...... page 28Eléments de service et d’indication ...... page 281. Fonctionnement et caractéristiques ...... page 292. Modes de fonctionnement ...... page 313. Montage ...... page 324. Raccordement électrique ...... page 345. Paramètres réglables ...... page 346. Programmation ...... page 367. Mise en service / Fonctionnement ...... page 378. Données techniques ...... page 389. Dimensions ...... page 39

FRANÇAIS

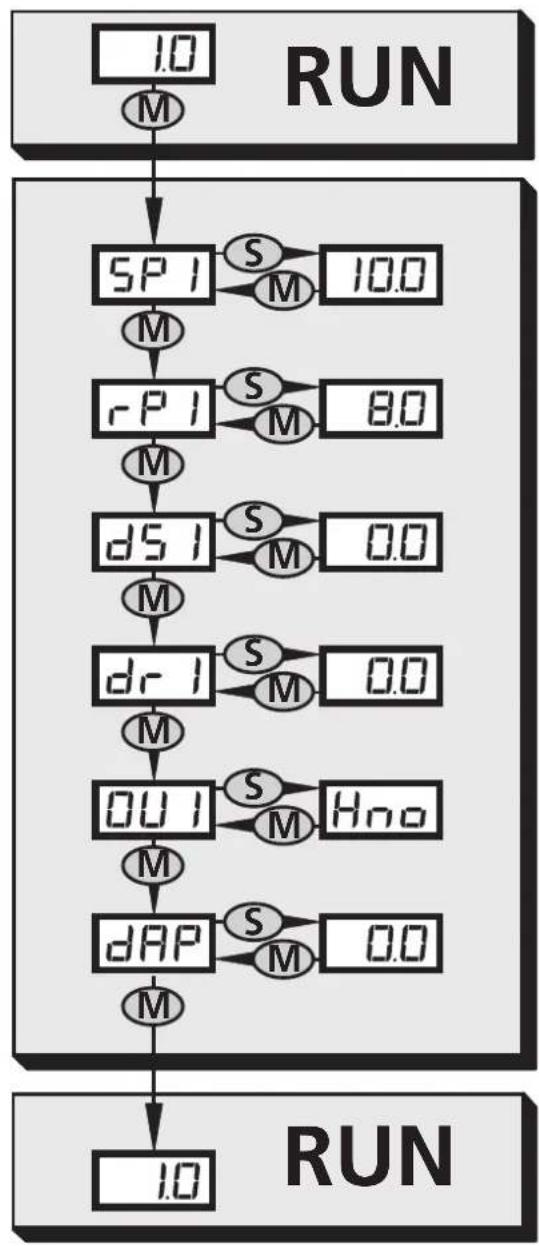


Remarque sur la sécurité

Avant la mise en service de l'appareil, veuillez lire la description du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir données techniques) avec les fluides sous pression à mesurer.

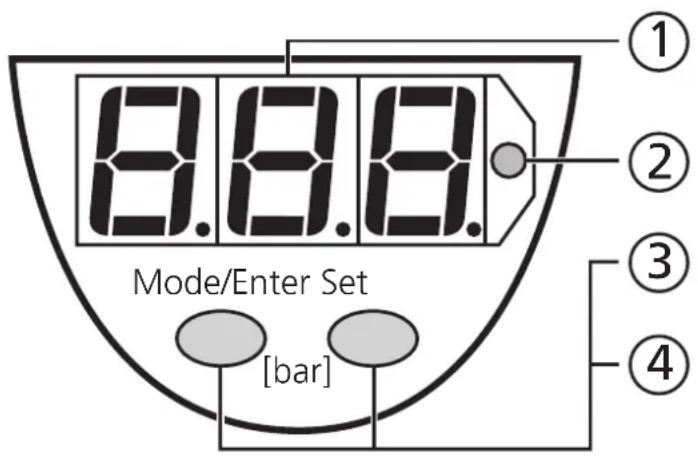

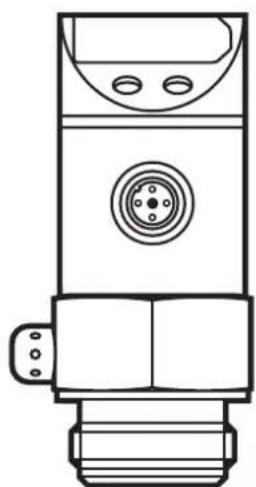

Éléments de service et d'indication

1	affichage digital	visualisation de la pression du circuit, des paramètres et des valeurs de paramètre
2	LED rouge	état de commutation; allumée si la sortie a commuté
3	bouton Mode / Enter	sélection des paramètres et validation des valeurs de paramètre
4	bouton Set	réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

1. Fonctionnement et caractéristiques

• Le capteur de pression détecte la pression du circuit
• visualisez la pression actuelle à l'aide d'un affichage digital (indication: 1%... 105% de la valeur de l'étendue de mesure)
• et génère 2 signaux de sortie selon la configuration de sortie réglée.

sortie 1	sortie 2
hystérésis / N. O. (Hno)	analogique 4 ... 20 mA
hystérésis / N. F. (Hnc)
fonction fenêtre / N. O. (Fno)
fonction fenêtre / N. F. (Fnc)

Applications

Type de pression : pression relative

N° de commande	Etendue de mesure	Surpression admissible	Pression d’éclatement
PF30x3 0 ...	25 bar 100 bar 350	bar
PF30x4 0 ...	10 bar 50 bar 150	bar
PF30x6 0 ...	2,5 bar 20 bar 50	bar
PF30x7 0 ...	1 bar 10 bar 30	bar
PF30x8	0 ... 250 mbar	10 bar 30	bar

Eviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée.

Même si la pression d'éclatement est dépassée brièvement, l'appareil peut être détruit (danger de blessures)!

Indication de la pression du circuit actuelle à partir de 1% de la valeur de l'étendue de mesure. L'affichage "0" ne veut pas dire que le circuit n'est pas sous pression!

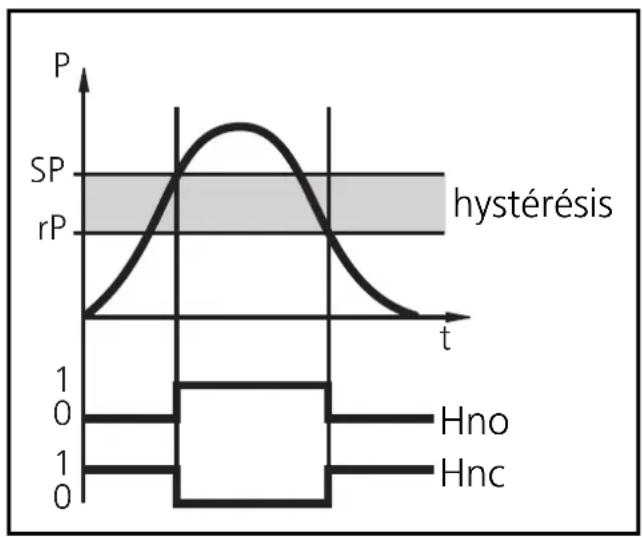

Hystérésis:

L'hystérésis garantit un état de commutation stable en cas de fluctuations de la pression du circuit autour de la valeur présélectionnée. Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SP1) ; si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (rP1) est atteinte.

L'hystérésis est réglable : D'abord la consigne haute est réglée, ensuite à la différence souhaitée la consigne basse.

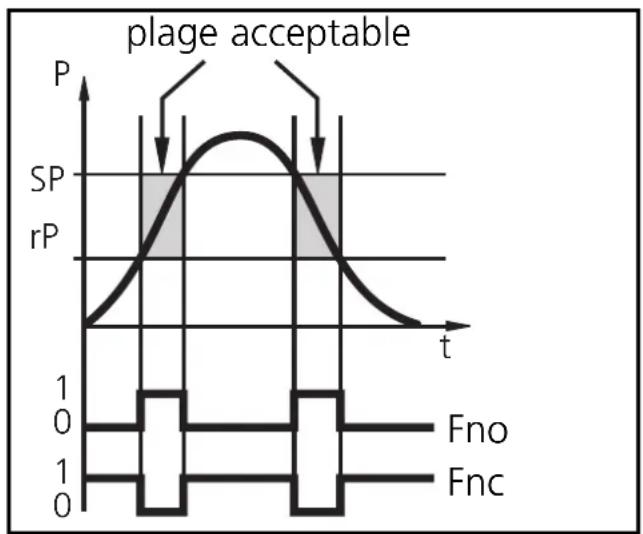

Fonction fenêtre:

La fonction fenêtre permet la surveillance d'une plage acceptable définie. Si la pression du circuit est entre la consigne haute (SP1) et la consigne basse (rP1), la sortie est commutée (fonction fenêtre/normalement ouvert) ou non commutée (fonction fenêtre/normalement fermé).

La largeur de la fenêtre peut être réglée par la différence entre SP1 et rP1. SP1 = valeur supérieure, rP1 = valeur inférieure.

Mode run:

(Mode de fonctionnement normal)

Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et commute la sortie transistor selon les paramètres réglés. La valeur de la sortie analogique dépend de la pression du circuit.

L'affichage digital indique la pression actuelle du circuit, la LED rouge indique l'état de commutation de la sortie.

(Visualisation des paramètres et des valeurs de paramètre réglées) En appuyant brièvement sur le bouton-poussoir "Mode/Enter", l'appareil passe en mode Display. En ce mode, il reste opérationnel et les valeurs du paramètre réglées peuvent être lues:

• Si le bouton-poussoir "Mode/Enter" est appuyé brièvement, les paramètres sont parcourus.
• Si le bouton-poussoir "Set" est appuyé brièvement, la valeur du paramètre correspondant est indiquée pendant env. 5s. Ensuite l'appareil se remet en mode RUN.

Mode de programmation:

(Réglage des valeurs de paramètre)

L'appareil passe en mode de programmation si après la sélection d'un paramètre (mode Display) le bouton-poussoir "Set" est appuyé jusqu'à ce que l'affichage de la valeur du paramètre change. En ce mode, il reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées. La valeur de paramètre peut être changée en appuyant sur le bouton-poussoir "Set" et confirmée en appuyant sur le bouton-poussoir "Mode/Enter". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 5s.

3. Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

L'appareil est adaptable à différents types de raccords process. Adaptateurs ifm à commander séparément comme accessoires.

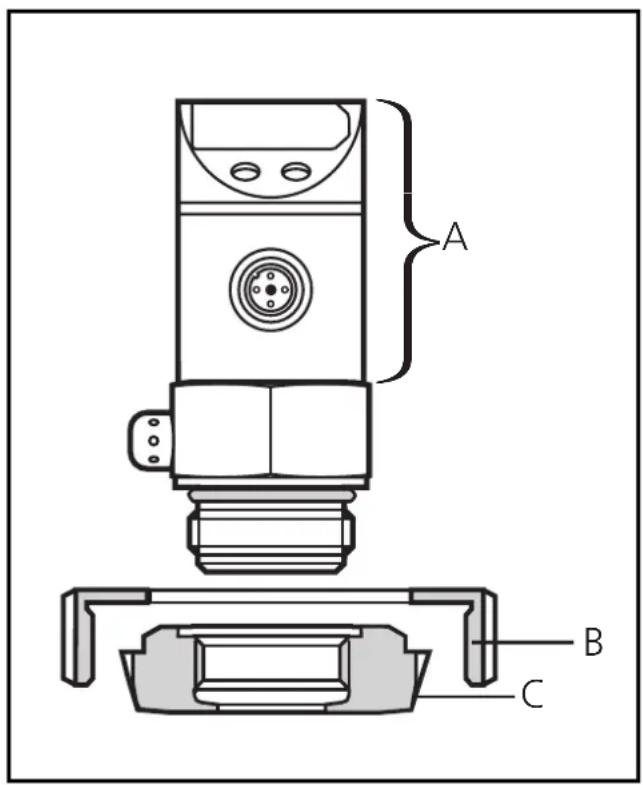

Le boîtier (A) est orientable.

Adaptateurs process:

Monter d'abord l'adaptateur (C) sur le capteur, ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

Si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

Le capteur et l'adaptateur ne doivent être montés qu'une seule fois.

Adaptateur de soudage:

Souder d'abord l'adaptateur. Monter ensuite le capteur.

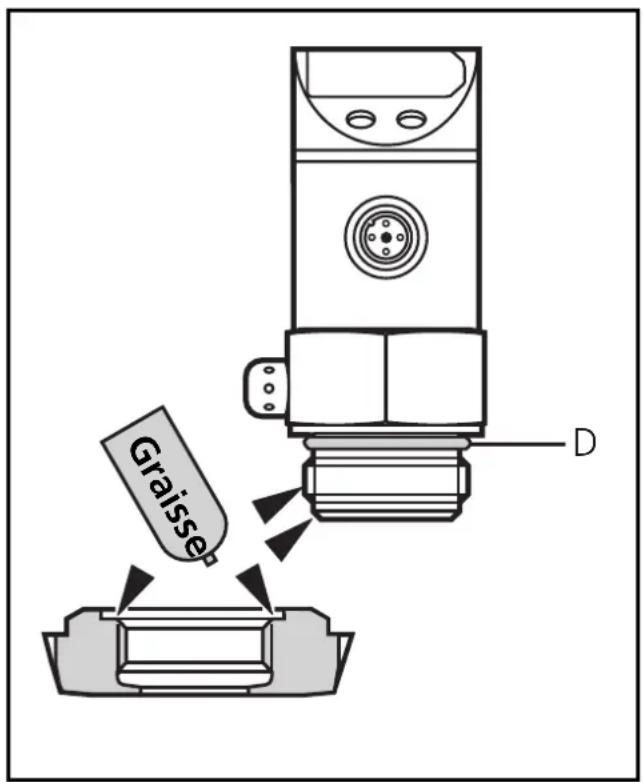

Montage de l'adaptateur

Avec la graisse jointe : Graisser les chanfreins d'étanchéité du capteur et de l'adaptateur.

La graisse peut être utilisée pour les denrées alimentaires.

S'assurer que le joint torique (D) est bien positionné.

Visser le capteur dans l'adaptateur. Éviter des influences mécaniques sur les chanfreins d'étanchéité.

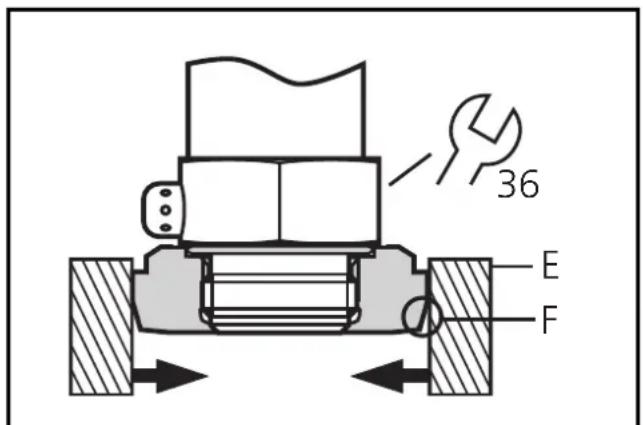

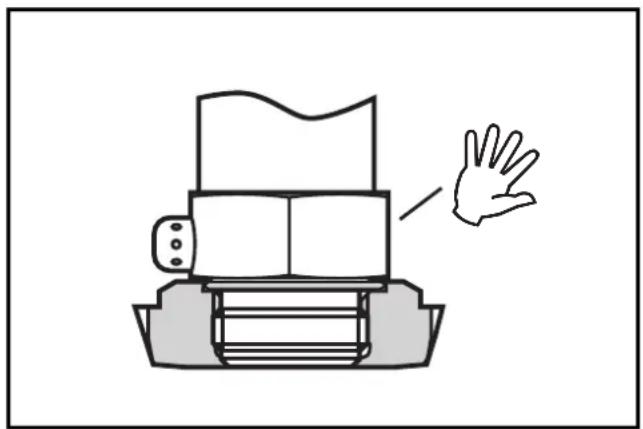

Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés. Serrez le capteur jusqu'à ce que vous sentiez la butée.

Attention: L'étanchéité peut être affectée si vous serrez trop fort.

4. Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

Schéma de branchement:

Couleurs des fils conducteurs des connecteurs femelles ifm:

5. Paramètres réglables

(Menu des fonctions : voir la page avec rabat)

SP1

Point de consigne haut:Seuil auquel la sortie change son état de commutation.plage de réglage: 1 ... 100% de la valeur de l'étendue de mesureen pas de 0,5% de la valeur de l'étendue de mesureindiqué en bar

rP1

Point de consigne bas:Seuil auquel la sortie change son état de commutation.plage de réglage: 0,5 ... 99,5% de la valeur de l'étendue de mesureen pas de 0,5% de la valeur de l'étendue de mesureindiqué en barrP1 est toujours plus bas que SP1. Seules des valeurs qui sont 0,5% plus basse que SP1 sont acceptées.Toute modification du réglage du point de consigne haut modifie le point de consigne bas (l'écart entre SP1 et rP1 reste constante). Si l'écart est supérieure au nouveau point de consigne haut, il est automatiquement réduite (rP1 est mis à la valeur de réglage minimum).

dS1dr1	Temporisation pour la sortie de commutationdS1 = temporisation à l'enclenchement;dr1 = temporisation au déclenchementLa sortie ne change pas son état de commutation immédiatement. La commutation se produit après l'écoulement de la temporisation. Si l'évènement de commutation n'existe plus après l'écoulement de la temporisation, la sortie ne change pas d'état.plage de réglage: 0 - 0,2 - 0,4 ... 9,8 - 10 - 11 - ... - 49 - 50sen pas de 0,2 ou 1sindiqué en secondes
OU1	Fonctions de commutation de la sortie transistor4 réglages peuvent être sélectionnés:Hno = hystérésis / normalement ouvertHnc = hystérésis / normalement ferméFno = fonction fenêtre / normalement ouvertFnc = fonction fenêtre / normalement fermé
dAP	Amortissement pour la sortie de commutationLes pics de pression de courte durée ou de haute fréquence peuvent être filtrés.Valeur dAP = temps d' amortissement entre changement de la pression et changement de l'état de commutation en ms.la valeur pour dAP définit la fréquence de commutation de la sortie (f)les valeurs fixes suivantes peuvent être réglées:
	dAP	3	6	10	17	30	60	125	250	500
	f [Hz]	170	80	50	30	16	8	4	2	1

6. Programmation

Pour effectuer la programmation, procéder comme indiqué ci-dessous:

1				Appuyer sur le boutonMode/Enter plusieurs fois jusqu'à ce que leparamètredésirésoit affiché.
2				Appuyer sur le boutonSetet le maintenir appuyé.La valeur de paramètreactuelle est affiché pendant 5s,après la valeur estincrémentée*(pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).
3				Appuyerbrièvementsur leboutonMode/Enter(= confirmation). Le paramètre est indiqué de nouveau, la nouvelle valeur de paramètre réglée devient effective.
Attendre pendant 5s (l'appareil se remet au mode de fonctionnement et la valeur mesurée actuelle est indiquée de nouveau),ou recommencer avec l'étape 1pour programmerd'autres paramètres.

Réduire la valeur du paramètre : Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Si lors du réglage, aucun bouton n'est appuyé pendant 20s, l'appareil redevient opérationnel sans aucune modification des valeurs.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer en Mode Run sur les deux boutons-poussoir pendant 10s. Dès que l'affichage s'éteint, l'appareil est bloqué ou non bloqué. Appareil livré : non bloqué.

En cas d'appareil bloqué, l'information "Loc" est indiquée brièvement lorsque vous essayez de changer des valeurs de paramètre.

7. Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

Signaux de défaut durante le fonctionnement:

OL	surpression(pression du système > 110% de la pression nominale maxi).
SCI	(clignotant) = court-circuit de la sortie de commutation;la sortie est coupée.

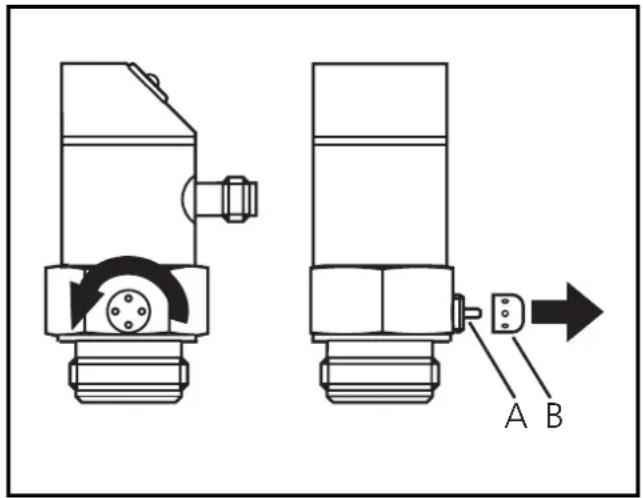

Nettoyage du couvercle du système de filtrage

Si des fluides visqueux qui produisent des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l'exactitude de mesure faiblement), vous pouvez le nettoyer. Dévisser le couvercle du filtre (B) (utiliser une pince avec des becs couverts de plastique). Nettoyer le couvercle soigneusement.

L'évent (A) ne devrait être nettoyé que par un personnel qualifié et avec grand soin.

Des résidus éventuels du fluide ne doivent pas être comprimés et pressés dans l'évent. Cela pourrait boucher le système de filtrage et réduire l'exactitude de mesure du capteur.

Visser le couvercle de filtrage de nouveau.

Le capteur est suffisamment protégé contre les conditions environnantes sévères (protection IP 67). La protection peut être augmentée par un accessoire spécial (n° de commande E30043).

8. Données techniques

Tension d'alimentation [V]....20 ... 30 DCCourant de sortie [mA]....250protection courts-circuits,protection inversion de polarité / protection surcharges,Chien de garde intégréChute de tension [V]....< 2Consommation [mA]....< 60Sortie analogique....4 ... 20 mACharge [Ω]....max. 500

Exactitude signal analogique [% de l'etendue de mesure].....< ± 1,0Répétabilité [% de l'etendue de mesure]....< ± 0,25Précision du point de commutation [% de l'etendue de mesure]....< ± 1,5Dérive / température [% de l'etendue de mesure par 10 K]....< ± 0,3*dans la plage de température [°C]....-25 ... +80Retard à la disponibilité [s]....0,2Amortissement pour la sortie analogique [ms]....3

Matières en contact avec le fluide....INOX 316L; céramique;FPM (Viton); PTFEBoîtier....INOX 316L; Pocan; PC (Macrolon);PA; EPDM/X (Santoprène); FPM (Viton)Protection....IP 67 IIIRésistance d'isolation [MΩ]....>100 (500 V DC)Tenue aux chocs [g]....50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g]....20 (DIN / CEI 68-2-6, 10 - 2000 Hz)Cycles de commutation....100 millionsTempérature ambiante [°C]....-25 ... +80Température du fluide [°C]....-25 ... +80Température de stockage [°C]....-40 ... +100CEMCEI 1000/4/2 ESD (décharges électro.):....4 / 8 KVCEI 1000/4/3 HF (champs électro.):....10 V/mCEI 1000/4/4 Burst:....2 KVCEI 1000/4/6 HF (perturb. conduite):....10 V

*0,4% pour PF30x8

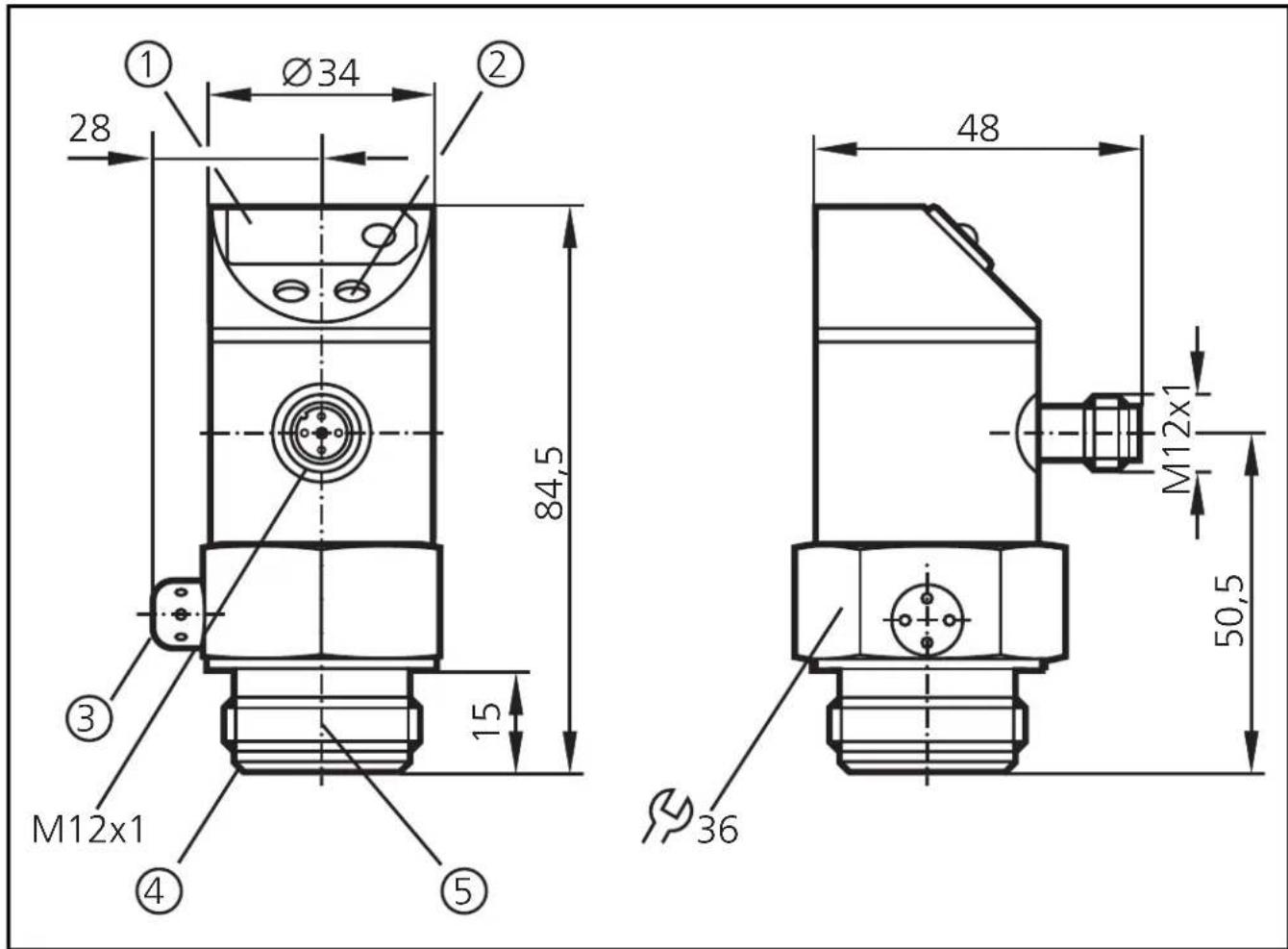

9. Dimensions

① visualisation digitale ② bouton poussoir ③ couvercle du système de filtrage ④ chanfrein pour l'étanchéité ⑤ raccord pour adaptateurs process ifm

	Eingestellte Parameter-WerteSet parameter valuesValeurs de paramètre réglées
SP1
rP1
dS1
dr1
OU1
dAP
