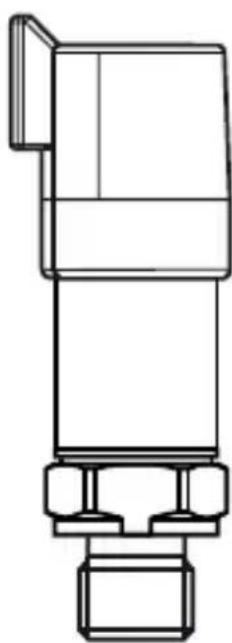

PU8703 - Capteur de pression IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de pression électronique
Marque	IFM
Modèle	PU8703
Type de pression	Pression relative
Sortie analogique	0,5...4,5 V
Tension d'alimentation	8...32 V DC
Température du fluide	-40...125 °C
Température ambiante	-40...100 °C
Température de stockage	-40...100 °C
Tenue aux chocs	500 g (1 ms)
Tenue aux vibrations	20 g (10...2000 Hz)
Raccord process	G 1/4
Couple de serrage recommandé	25...50 Nm (sel plage de mesure)
Étendue de mesure	10...600 bar (sel variante)
Cycles de pression (durée de vie)	60 millions à 1,2 x pression nominale
Protection contre les surtensions	Impulsions max. 500 V (câble >30 m ou extérieur)
Conformité DESP	Oui (fluides groupe 2)
Utilisation en extérieur	Avec protection contre les surtensions
Fonctionnalité	Détection de pression avec sortie analogique
Entretien	Vérifier visuellement et nettoyer si nécessaire
Sécurité	Éviter dépassement de pression d'éclatement, risques de brûlures
Réparabilité	Non réparable par l'utilisateur, contacter IFM

FOIRE AUX QUESTIONS - PU8703 IFM

Quelle est la tension d'alimentation du PU8703 ?

Le capteur PU8703 nécessite une alimentation de 8 à 32 V DC selon la notice.

Quel type de sortie analogique fournit ce capteur ?

La sortie analogique est comprise entre 0,5 et 4,5 V proportionnelle à la pression.

Comment installer le capteur de pression IFM PU8703 ?

Il faut visser l'appareil dans un raccord process G 1/4 et serrer avec un couple de 25 à 50 Nm selon l'étendue de mesure. Assurez-vous que l'installation soit hors pression avant montage.

Quelles sont les températures d'utilisation admissibles ?

La température du fluide peut aller de -40 à 125 °C, l'ambiante de -40 à 100 °C et le stockage de -40 à 100 °C.

Ce capteur est-il adapté pour des systèmes hydrauliques d'engins mobiles ?

Oui, il est spécialement conçu avec un réducteur de débit intégré pour amortir les pics de pression, cavitation, etc. dans ces systèmes.

Quelle est la durée de vie en cycles de pression ?

Le capteur supporte au moins 60 millions de cycles à 1,2 fois la pression nominale.

Comment raccorder électriquement le PU8703 ?

Utilisez un connecteur Deutsch DT04 3P. Le brochage est : OUT (sortie analogique), VCC (alimentation), GND (masse). Respectez les normes TBTS/TBTP et mettez hors tension.

Quelles précautions de sécurité faut-il prendre ?

Ne pas dépasser la pression d'éclatement, éviter les hautes températures (risque de brûlures), protéger contre les surtensions si câble >30 m, et confier l'installation à du personnel qualifié.

Le capteur est-il résistant au vide ?

Oui, les appareils IFM PU87xx sont résistants au vide selon la notice.

Où trouver les données techniques complètes et le schéma d'encombrement ?

Les données techniques détaillées et le schéma d'encombrement sont disponibles sur le site www.ifm.com.

MODE D'EMPLOI PU8703 IFM

Notice d'utilisation Capteur de pression électronique pour les engins mobiles

PU87xx

11421207 / 00 10 / 2021

1 Remarque préliminaire....2 2 Consignes de sécurité....2 3 Fonctionnement et caractéristiques....3 3.1 Application....4 3.2 Utilisation dans des systèmes hydrauliques d'engins mobiles.....5 4 Fonction....5 5 Montage....6 6 Raccordement électrique....6 7 Données techniques et schéma d'encombrement....7

Symboles utilisés

▶ Action à faire → Référence croisée

Remarque importante : Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information Remarque supplémentaire.

Avertissement de dommages corporels. Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit est un composant destiné à être intégré dans un système.

• La sécurité du système est sous la responsabilité de l'installateur.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir

toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé.
• Assurer une protection efficace des appareils et des câbles afin qu'ils ne soient pas endommagés.

Attention

En cas de hautes températures du fluide, certaines parties de l'appareil peuvent s'échauffer.

Risque de brûlures

▶ Ne pas toucher l'appareil ▶ Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

3 Fonctionnement et caractéristiques

Le capteur de pression détecte la pression du système et la convertit en un signal de sortie analogique.

3.1 Application

- Type de pression : pression relative

Informations concernant la tenue en pression et la pression d'éclatement → fiche technique.

Prendre des mesures appropriées afin d’éviter que les pics de pression statiques et dynamiques dépassent la tenue en pression indiquée. La pression d’éclatement indiquée ne doit pas être dépassée. Même si la pression d’éclatement n’est dépassée que brièvement, l’appareil peut être détruit. ATTENTION : risque de blessures !

Pour des appareils avec une valeur finale de l'étendue de mesure de 600 bar, les limites des cycles de pression pendant la durée de vie s'appliquent ( 7).

Lorsque la longueur de câble dépasse 30 m ou en cas d'utilisation en extérieur, il y a un risque d'impulsions de surtension provenant de sources extérieures. Nous recommandons d'utiliser l'appareil dans des environnements d'exploitation protégés et de limiter les impulsions de surtension à max. 500 V.

Directive relative aux équipements sous pression (DESP) :

Les appareils avec une valeur finale de l'étendue de mesure de 10...400 bar correspondent à la directive relative aux équipements sous pression. Ils ont été conçus pour des fluides du groupe 2 et sont fabriqués selon les règles de l'art.

Utilisation de fluides du groupe 1 sur demande !

Les appareils sont résistants au vide.

Directive relative aux équipements sous pression (DESP) :

Les appareils avec une valeur finale de l'étendue de mesure de 600 bar correspondent à la directive relative aux équipements sous pression. Ils ont été conçus pour des fluides du groupe 2 et fabriqués et testés selon le module A. Utilisation de fluides du groupe 1 sur demande !

3.2 Utilisation dans des systèmes hydrauliques d'engins mobiles

Réducteur de débit pour le raccord process :

Dans les systèmes hydrauliques d'engins mobiles, des effets très dynamiques comme par exemple des pics de pression, une cavitation etc. peuvent se produire selon l'état de fonctionnement respectif. Pour amortir ces effets sur l'élément de mesure du capteur, un obturateur est intégré dans le raccord process.

Le filetage spécifique de l'obturateur correspond à l'effet d'un orifice de 0,3 mm.

Une haute viscosité peut réduire le temps de réponse de quelques millisecondes. De fortes salissures peuvent affecter la fonctionnalité.

4 Fonction

Sortie tension 0.5...4.5 V (PU87xx)

P = pression du système MAW = valeur initiale de l'étendue de mesure MEW = valeur finale de l'étendue de mesure Dans l'étendue de mesure le signal de sortie est entre 0,5 et 4,5 V.

5 Montage

Avant le montage et le démontage de l'appareil : s'assurer que l'installation est hors pression !

▶ Visser l'appareil dans un raccord process G ^1/4. ▶ Serrer fermement. Couple de serrage recommandé :

Valeur finale de l'étendue de mesure en bar	Couple de serrage en Nm
10...400 25...35
600 30...50
Dépend de la lubrification, du joint d'étanchéité et de la charge de pression !

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :

PU87xx (0,5...4,5 V analogique)

Deutsch DT04 3P
	OUT : sortie analogique 0,5...4,5 V

7 Données techniques et schéma d'encombrement

L'indication des données techniques suivantes est exigée par la directive relative aux équipements sous pression (DESP) pour des appareils avec une valeur finale de l'étendue de mesure de 600 bar.

PU8760Tension d'alimentation [V].... 8 ... 32 DCSortie analogique.... 0,5...4,5 V

Température du fluide [°C].... -40...125Température ambiante [°C].... -40...100Température de stockage [°C].... -40...100Cycles de pression (min.) pendant la durée de vie ....60 millions à 1,2 x pression nominaleTenue aux chocs [g].... 500 (DIN EN 60068-2-27, 1 ms)Tenue aux vibrations [g].... 20 (DIN EN 60068-2-6, 10... 2000 Hz)

Données techniques et schéma d'encombrement sur www.ifm.com.
