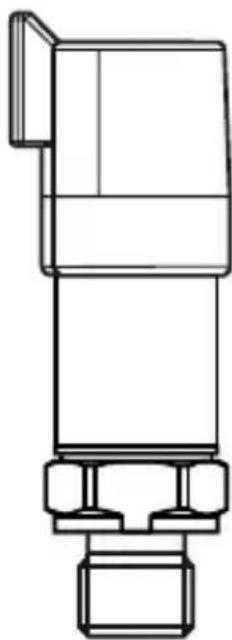

PU8743 - Capteur de pression IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de pression électronique pour engins mobiles
Marque	IFM
Modèle	PU8743
Type de pression	Pression relative
Plage de pression	10...400 bar ou 600 bar selon variante
Sortie	Analogique 0,5...4,5 V
Alimentation	8...32 V DC (TBTB, TBTP selon EN50178)
Raccord process	G 1/4"
Connecteur électrique	Deutsch DT04 3P
Température du fluide	-40...125 °C
Température ambiante	-40...100 °C
Température de stockage	-40...100 °C
Tenue aux chocs	500 g (DIN EN 60068-2-27, 1 ms)
Tenue aux vibrations	20 g (DIN EN 60068-2-6, 10...2000 Hz)
Couple de serrage (10...400 bar)	25...35 Nm
Couple de serrage (600 bar)	30...50 Nm
Cycles de pression (600 bar)	≥ 60 millions à 1,2 x pression nominale
Matériau du boîtier	Acier inoxydable (estimation)
Indice de protection	IP67 (estimation)
Dimensions (approximatives)	Longueur 65 mm, hexagone 24 mm
Poids (estimé)	80 g
Sécurité	Ne pas toucher en cas de haute température du fluide ; protéger le boîtier contre les matières inflammables.

FOIRE AUX QUESTIONS - PU8743 IFM

Quel est le type de pression mesuré par le PU8743 ?

Le capteur mesure la pression relative par rapport à la pression atmosphérique.

Quelle est la plage de pression du PU8743 ?

La plage dépend de la variante : 10...400 bar ou 600 bar. Vérifiez le modèle exact sur l'étiquette.

Comment raccorder électriquement le capteur PU8743 ?

Utilisez un connecteur Deutsch DT04 3P. Broche 1 : alimentation + (8-32 V DC), broche 2 : sortie analogique 0,5-4,5 V, broche 3 : masse.

Quel est le signal de sortie du PU8743 ?

La sortie est une tension analogique de 0,5 à 4,5 V, linéaire avec la pression dans l'étendue de mesure.

Quelle est la température maximale du fluide admissible ?

Le capteur supporte une température de fluide de -40 à 125 °C.

Quel couple de serrage appliquer pour le montage ?

Pour les versions 10...400 bar : 25-35 Nm. Pour la version 600 bar : 30-50 Nm. Utilisez une clé dynamométrique.

Le PU8743 est-il adapté aux systèmes hydrauliques mobiles ?

Oui, il est spécialement conçu pour les engins mobiles. Un obturateur intégré amortit les pics de pression et la cavitation.

Comment nettoyer le capteur ?

Nettoyez l'extérieur avec un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de produits abrasifs.

Quelles sont les conditions de stockage recommandées ?

Stockez le capteur dans un endroit sec et propre, à une température comprise entre -40 et 100 °C.

Que faire en cas de dépassement de la pression d'éclatement ?

La pression d'éclatement ne doit jamais être dépassée, même brièvement, sous risque de destruction et de blessures. Consultez la fiche technique pour les valeurs exactes.

MODE D'EMPLOI PU8743 IFM

Notice d'utilisation Capteur de pression électronique pour les engins mobiles

PU87xx

FR

11421207 / 00 10 / 2021

1 Remarque préliminaire ....2
2 Consignes de sécurité .... 2
3 Fonctionnement et caractéristiques....3
3.1 Application ....4
3.2 Utilisation dans des systèmes hydrauliques d'engins mobiles .....5
4 Fonction....5
5 Montage....6
6 Raccordement électrique....6
7 Données techniques et schéma d'encombrement....7

1 Remarque préliminaire

Symboles utilisés

▶ Action à faire
→ Référence croisée

Remarque importante_Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information Remarque supplémentaire.

Avertissement de dommages corporels. Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit est un composant destiné à être intégré dans un système.

• La sécurité du système est sous la responsabilité de l'installateur.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir

toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé.
• Assurer une protection efficace des appareils et des câbles afin qu'ils ne soient pas endommagés.

ATTENTION

En cas de hautes températures du fluide, certaines parties de l'appareil peuvent s'échauffer.

Risque de brûlures

▶ Ne pas toucher l'appareil
▶ Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

3 Fonctionnement et caractéristiques

Le capteur de pression détecte la pression du système et la convertit en un signal de sortie analogique.

3.1 Application

- Type de pression : pression relative

Informations concernant la tenue en pression et la pression d'éclatement → fiche technique.

Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la tenue en pression indiquée. La pression d'éclatement indiquée ne doit pas être dépassée. Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit. ATTENTION : risque de blessures !

Pour des appareils avec une valeur finale de l'étendue de mesure de 600 bar, les limites des cycles de pression pendant la durée de vie s'appliquent ( 7).

Lorsque la longueur de câble dépasse 30 m ou en cas d'utilisation en extérieur, il y a un risque d'impulsions de surtension provenant de sources extérieures. Nous recommandons d'utiliser l'appareil dans des environnements d'exploitation protégés et de limiter les impulsions de surtension à max. 500 V.

Directive relative aux équipements sous pression (DESP) :

Les appareils avec une valeur finale de l'étendue de mesure de 10...400 bar correspondent à la directive relative aux équipements sous pression. Ils ont été conçus pour des fluides du groupe 2 et sont fabriqués selon les règles de l'art.

Utilisation de fluides du groupe 1 sur demande !

Les appareils sont résistants au vide.

Directive relative aux équipements sous pression (DESP) :

Les appareils avec une valeur finale de l'étendue de mesure de 600 bar correspondent à la directive relative aux équipements sous pression. Ils ont été conçus pour des fluides du groupe 2 et fabriqués et testés selon le module A. Utilisation de fluides du groupe 1 sur demande !

3.2 Utilisation dans des systèmes hydrauliques d'engins mobiles

Réducteur de débit pour le raccord process :

Dans les systèmes hydrauliques d'engins mobiles, des effets très dynamiques comme par exemple des pics de pression, une cavitation etc. peuvent se produire selon l'état de fonctionnement respectif. Pour amortir ces effets sur l'élément de mesure du capteur, un obturateur est intégré dans le raccord process.

Le filetage spécifique de l'obturateur correspond à l'effet d'un orifice de 0,3 mm.

A noter :

Une haute viscosité peut réduire le temps de réponse de quelques millisecondes. De fortes salissures peuvent affecter la fonctionnalité.

4 Fonction

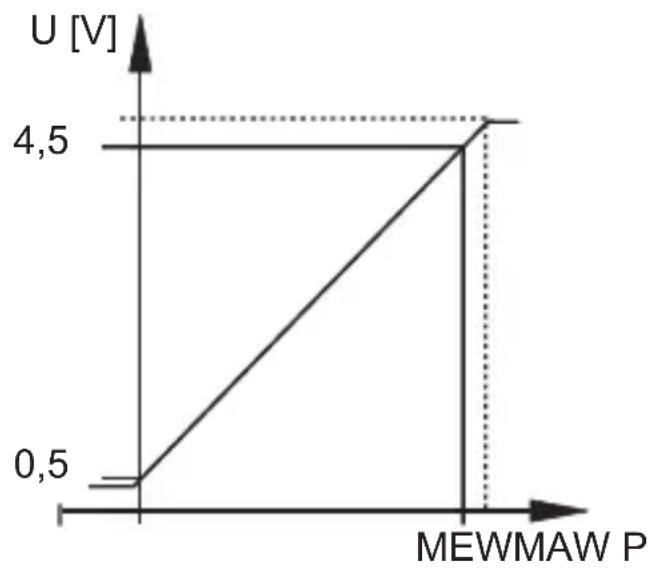

Sortie tension 0.5...4.5 V (PU87xx)

P = pression du système
MAW = valeur initiale de l'étendue de mesure
MEW = valeur finale de l'étendue de mesure
Dans l'étendue de mesure le signal de sortie est entre 0,5 et 4,5 V.

5 Montage

Avant le montage et le démontage de l'appareil : S'assurer que l'installation est hors pression !

▶ Visser l'appareil dans un raccord process G ^1/4 .
▶ Serrer fermement. Couple de serrage recommandé :

Valeur finale de l'étendue de mesure en bar	Couple de serrage en Nm
10...400 25...35
600 30...50
Dépend de la lubrification, du joint d'étanchéité et de la charge de pression !

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

PU87xx (0,5...4,5 V analogique)

Deutsch DT04 3P
	OUT : sortie analogique 0,5...4,5 V

7 Données techniques et schéma d'encombrement

L'indication des données techniques suivantes est exigée par la directive relative aux équipements sous pression (DESP) pour des appareils avec une valeur finale de l'étendue de mesure de 600 bar.

PU8760Tension d'alimentation [V].... 8 ... 32 DCSortie analogique.... 0,5...4,5 V

Température du fluide [°C].... -40...125Température ambiante [°C].... -40...100Température de stockage [°C].... -40...100Cycles de pression (min.) pendant la durée de vie ....60 millions à 1,2 x pression nominaleTenue aux chocs [g].... 500 (DIN EN 60068-2-27, 1 ms)Tenue aux vibrations [g].... 20 (DIN EN 60068-2-6, 10... 2000 Hz)

Données techniques et schéma d'encombrement sur www.ifm.com.
