Produkttyp	Drucksensor
Marke	IFM
Modell	PF3054
Messbereich	0...10 bar (für PF3054)
Zulässiger Überdruck	50 bar
Berstdruck	150 bar
Versorgungsspannung	20...30 V DC
Ausgangsstrom	max. 250 mA
Analogausgang	4...20 mA
Genauigkeit des Analogsignals	< ± 1,0% vom Messbereich
Anzeige	Digital 4-stellig (Anzeige 1%...105%)
Elektrischer Anschluss	M12x1, 4-adrig
Werkstoffe in Kontakt mit dem Medium	Edelstahl 316L, Keramik, FPM (Viton), PTFE
Gehäuse	Edelstahl 316L, Pocan, PC (Makrolon), PA, EPDM/X (Santopren), FPM (Viton)
Schutzart	IP67
Umgebungstemperatur	-25...+80 °C
Mediumstemperatur	-25...+80 °C
Abmessungen	Ø34 x 84,5 mm
Gewicht (ca.)	~100 g
Schaltfunktionen	Hysterese oder Fenster, NO/NF
Einstellbare Parameter	SP1, rP1, dS1, dr1, OU1, dAP
Montage	Anpassbar an verschiedene Prozessanschlüsse (separate ifm-Adapter)
Reinigung	Abnehmbarer Filterdeckel zur Reinigung
Sicherheit	Zulässigen Überdruck nicht überschreiten; Materialverträglichkeit prüfen
Ersatzteile	ifm Prozessadapter, O-Ringe

Häufig gestellte Fragen - PF3054 IFM

Wie stelle ich den oberen Schaltpunkt (SP1) ein?

Um SP1 einzustellen, gehen Sie in den Programmiermodus: Drücken Sie mehrmals Mode/Enter, bis SP1 angezeigt wird, dann halten Sie Set gedrückt, um den Wert zu ändern. Bestätigen Sie mit Mode/Enter.

Was bedeutet die Anzeige 'OL'?

Die Anzeige 'OL' bedeutet einen Überdruck: Der Systemdruck übersteigt 110% des maximalen Nenndrucks. Reduzieren Sie sofort den Druck, um Schäden am Sensor zu vermeiden.

Welche Versorgungsspannung wird benötigt?

Der Sensor benötigt eine Versorgung von 20 bis 30 V DC gemäß EN50178 (TBTS/TBTP). Eine Spannung außerhalb dieses Bereichs kann das Gerät beschädigen.

Wie reinige ich den Sensor?

Reinigen Sie die Abdeckung des Filtersystems, indem Sie sie mit einer Kunststoffzange abschrauben. Reinigen Sie sie gründlich, ohne Rückstände in die Entlüftung zu drücken. Schrauben Sie die Abdeckung wieder auf.

Kann ich diesen Sensor für Trinkwasser verwenden?

Ja, die medienberührenden Werkstoffe (Edelstahl 316L, Keramik, FPM, PTFE) sind mit Trinkwasser kompatibel. Überprüfen Sie jedoch die örtlichen Vorschriften; das mitgelieferte Fett ist lebensmittelecht.

Wie sperre/entsperre ich das Gerät?

Im Run-Modus drücken Sie gleichzeitig beide Tasten für 10 Sekunden. Die Anzeige erlischt kurz: Das Gerät ist dann gesperrt oder entsperrt. Bei Sperrung wird 'Loc' angezeigt, wenn Sie eine Änderung versuchen.

Welcher Analogausgangstyp ist verfügbar?

Der Analogausgang ist vom Typ 4...20 mA. Die maximale Last beträgt 500 Ω. Der Wert hängt linear vom gemessenen Druck ab.

Welchen maximalen Druck kann ich anlegen?

Der maximal zulässige Betriebsdruck (Überdruck) beträgt 50 bar für den PF3054. Der Berstdruck beträgt 150 bar. Überschreiten Sie diese Werte niemals, auch nicht kurzzeitig.

Wie montiere ich den Prozessadapter?

Montieren Sie zuerst den Adapter (C) am Sensor, dann befestigen Sie die Baugruppe mit einer Mutter oder einem Flansch (B) am Prozessanschluss. Fetten Sie die Dichtungsfasen mit dem mitgelieferten Fett und stellen Sie sicher, dass der O-Ring (D) eingelegt ist. Bis zum Anschlag festziehen, ohne zu überdrehen.

Was tun, wenn die Anzeige 'SC1' blinkt?

Blinkendes 'SC1' bedeutet einen Kurzschluss am Schaltausgang. Der Ausgang wird dann abgeschaltet. Überprüfen Sie die Verkabelung und beseitigen Sie den Kurzschluss. Das Gerät nimmt nach Behebung des Fehlers den normalen Betrieb wieder auf.

BEDIENUNGSANLEITUNG PF3054 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efector500®

Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Vergewissern Sie sich, daß sich das Produkt uneingeschränkt für die betreffende Applikationen eignet.

Die Mißachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder Personenschäden führen.

Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe (s. Technische Daten) mit den zu messenden Druckmedien.

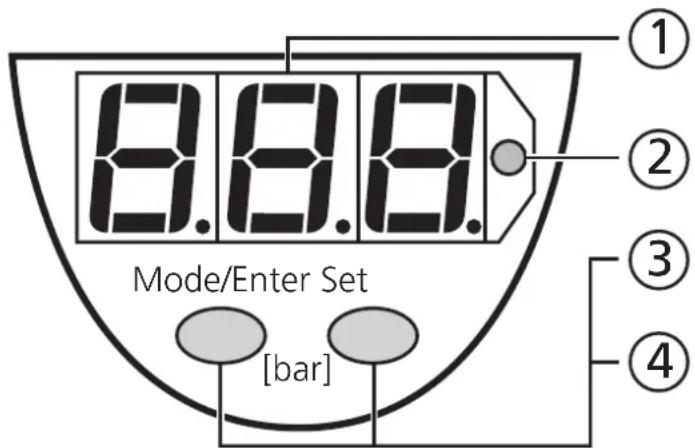

Bedien- und Anzeigeelemente

1	7-Segment-Anzeige	Anzeige des Systemdrucks, Anzeige der Parameter und Parameterwerte
2	LED rot	Anzeige des Schaltzustands; leuchtet, wenn der Ausgang durchgeschaltet ist
3	Einstelltaste Mode / Enter	Anwahl der Parameter und Bestätigen der Parameterwerte
4	Einstelltaste Set	Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

1. Bestimmungsgemäße Verwendung

• Der Drucksensor erfaßt den Systemdruck,
• zeigt ihn durch ein Display an (Anzeigebereich 1% ... 105% des Meßbereichsendwerts)
• und erzeugt 2 Ausgangssignale entsprechend der eingestellten Ausgangskonfiguration.

Ausgang 1	Ausgang 2
Hysteresefunktion / Schließer (Hno)	Analog 4 ... 20 mA
Hysteresefunktion / Öffner (Hnc)
Fensterfunktion / Schließer (Fno)
Fensterfunktion / Öffner (Fnc)

Das Gerät ist zertifiziert nach EHEDG 3A.

Einsatzbereich

Druckart: Relativdruck

Bestell-nummer	Meßbereich	Zulässiger Überlastdruck	Berstdruck
PF30x3 0 ...	25 bar 100 bar 350	bar
PF30x4 0 ...	10 bar 50 bar 150	bar
PF30x6 0 ...	2,5 bar 20 bar 50	bar
PF30x7 0 ...	1 bar 10 bar 30	bar
PF30x8	0 ... 250 mbar	10 bar 30	bar

Vermeiden Sie statische und dynamische Überdrücke, die den angegebenen Überlastdruck überschreiten.

Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden (Verletzungsgefahr)!

Anzeige des aktuellen Systemdrucks ab 1% des Meßbereichsendwerts. Anzeige "0" bedeutet nicht, daß die Anlage druckfrei ist!

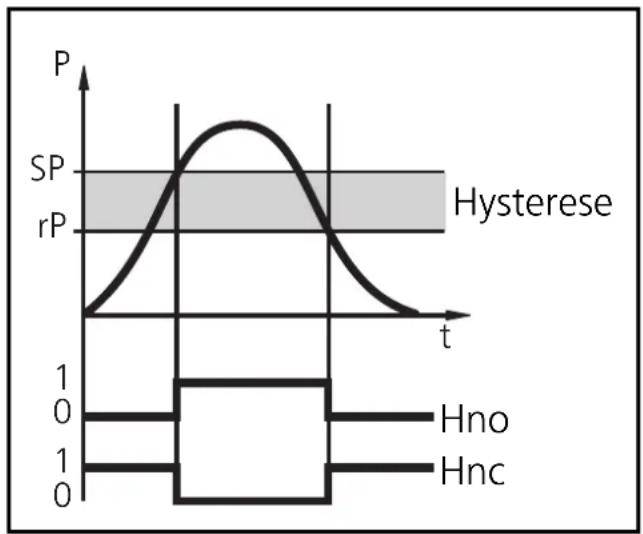

Hysteresefunktion:

Die Hysterese hält den Schaltzustand des Ausgangs stabil, wenn der Systemdruck um den Sollwert schwankt.

Bei steigendem Systemdruck schaltet der Ausgang bei Erreichen des Schaltpunkts (SP1); fällt der Systemdruck wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (rP1) erreicht ist.

Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.

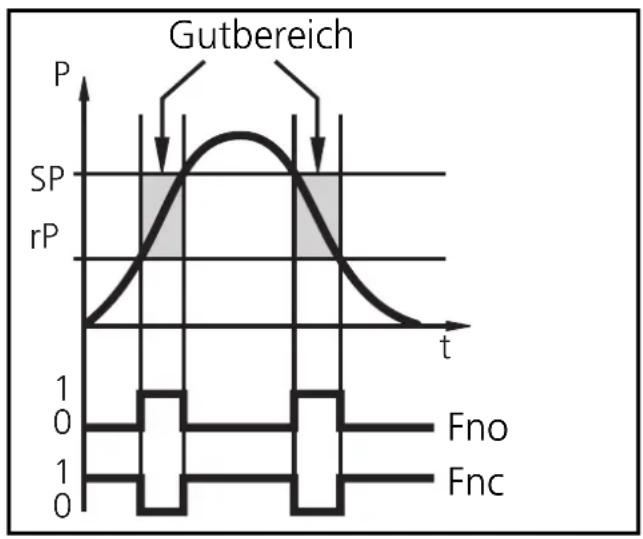

Fensterfunktion:

Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs.

Bewegt sich der Systemdruck zwischen Schaltpunkt (SP1) und und Rückschaltpunkt (rP1), ist der Ausgang durchgeschaltet (Fensterfunktion / Schließer) bzw. geöffnet (Fensterfunktion/ Öffner). Die Breite des Fensters ist einstellbar durch den Abstand von

SP1 zu rP1. SP1 = oberer Wert, rP1 = unterer Wert.

(Normaler Arbeitsbetrieb)

Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus, schaltet den Transistorausgang entsprechend der eingestellten Parameter und wandelt den aktuellen Systemdruck in ein analoges Ausgangssignal um.

Das Display zeigt den aktuellen Systemdruck an, die rote LED signalisiert den Schaltzustand des Ausgangs.

Display-Modus:

(Anzeige der Parameter und der eingestellten Parameterwerte)

Das Gerät geht durch kurzen Druck auf die Taste "Mode/Enter" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon können die eingestellten Parameterwerte abgelesen werden:

• Kurzer Druck auf die Taste "Mode/Enter" blättert durch die Parameter.
• Kurzer Druck auf die Taste "Set" zeigt für ca. 5s den zugehörigen Parameterwert; danach geht das Gerät zurück in den Run-Modus.

Programmier-Modus:

(Einstellen der Parameterwerte)

Das Gerät geht in den Programmiermodus, wenn nach Anwahl eines Parameters (Display-Modus) die Taste "Set" gedrückt wird, bis sich die Anzeige des Parameterwerts ändert. Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Sie können den Parameterwert mit der Taste "Set" ändern und mit der Taste "Mode/Enter" bestätigen. Das Gerät geht in den Run-Modus zurück, wenn danach 5s lang keine Taste mehr gedrückt wird.

3. Montage

Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß die Anlage druckfrei ist.

Durch Prozeßadapter ist der Sensor adaptierbar an unterschiedliche Prozeßanschlüsse. ifm-Prozeßadapter sind gesondert als Zubehör zu bestellen.

Das Gehäuse (A) ist drehbar.

Prozeßadapter:

Montieren Sie zuerst den Adapter (C) an den Sensor, dann Sensor + Adapter mit Hilfe einer Überwurfmutter, eines Klemmflanschs o. ä. (B) an den Prozeßanschluß.

B

C

Falls das Befestigungselement (B) nicht von oben über den Sensor geschoben werden kann: schieben Sie es vor Montage des Adapters von unten auf den Sensor.

Sensor und Adapter dürfen nur einmal montiert werden.

Einschweißadapter:

Schweißen Sie zuerst den Adapter ein. Montieren Sie dann den Sensor.

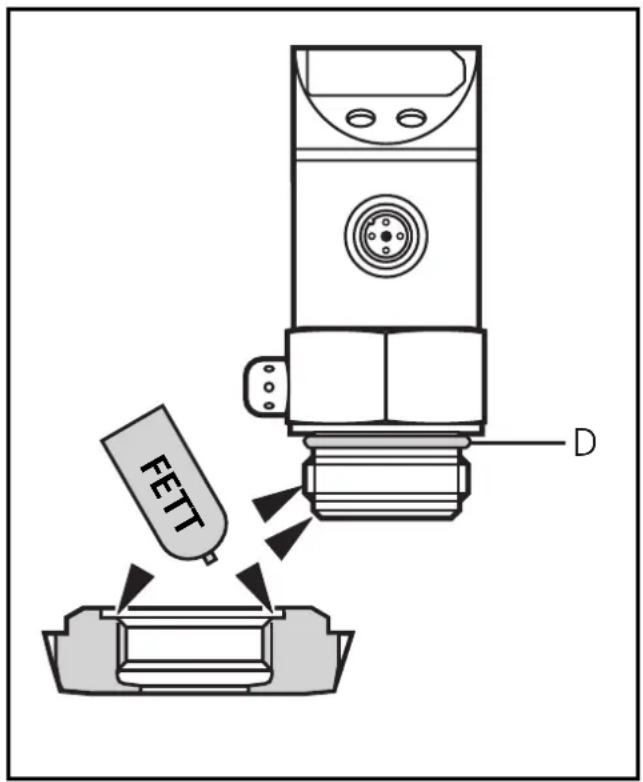

Montage des Adapters Schritt 1

Fetten Gewinde und Dichtflächen von Sensor und Adapter mit der beiliegenden Schmierpaste ein.

Die Schmierpaste ist lebensmitteltauglich (USDA-H1 84-201).

Achten Sie darauf, daß sich der O-Ring (D) an seinem Platz befindet.

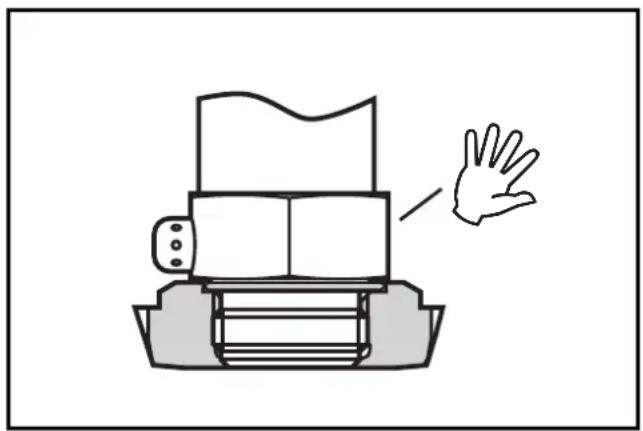

Schritt 2

Schrauben Sie den Sensor in den Adapter ein. Vermeiden Sie dabei mechanische Einwirkungen auf die Dichtflächen.

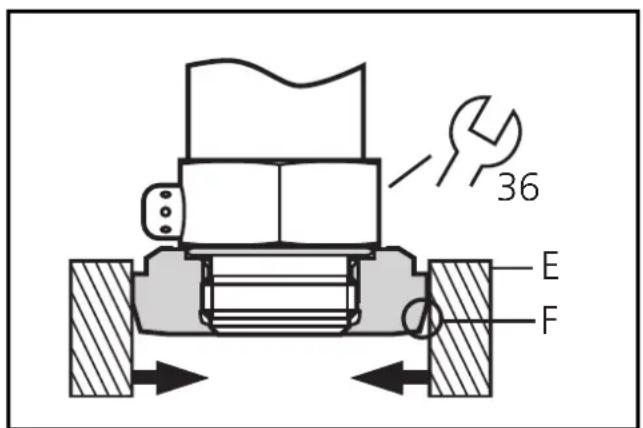

Spannen Sie Sensor + Adapter in eine Klemmvorrichtung (E). Die Dichtflächen (F) dürfen dabei nicht beschädigt werden. Ziehen Sie den Sensor mit einem Schraubenschlüssel an, bis der Anschlag spürbar ist.

Achtung: Weiterdrehen kann die Dichtwirkung beeinträchtigen.

4. Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei bevor Sie das Gerät anschließen.

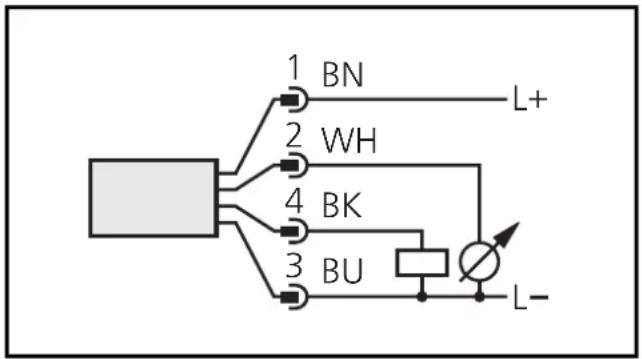

Anschlußbelegung:

Adernfarben bei ifm-Kabeldosen:

(Menüstruktur: siehe Ausklappseite)

SP1

Schaltpunkt: Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.Einstellbereich: 1 ... 100% des Meßbereichsendwertsin Schritten von 0,5% des MeßbereichsendwertsAnzeige in bar

rP1

Rückschaltpunkt: Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.Einstellbereich: 0,5 ... 99,5% des Meßbereichsendwerts.in Schritten von 0,5% des MeßbereichsendwertsAnzeige in barrP1 ist stets kleiner als SP1. Es können nur Werte eingegeben werden, die 0,5% unter dem Wert für SP1 liegen.Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mitgezogen (der Abstand zwischen SP1 und rP1 bleibt konstant). Ist der Abstand größer als der neue Schaltpunkt, wird er automatisch reduziert (rP1 wird auf den minimalen Einstellwert gesetzt).

dS1dr1	Verzögerungszeit für den SchaltausgangdS1 = Einschaltverzögerung; dr1 = AusschaltverzögerungDer Ausgang ändert seinen Schaltzustand nicht sofort bei Eintritt des Schaltereignisses, sondern erst nach Ablauf der Verzögerungszeit. Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert sich der Schaltzustand des Ausgangs nicht.Einstellbereich: 0 - 0,2 - 0,4 ... 9,8 - 10 - 11 - ... - 49 - 50sin Schritten von 0,2 bzw 1sAnzeige in Sekunden
OU1	Schaltfunktion des TransistorausgangsEs sind 4 Einstellungen wählbar:Hno = Hysteresefunktion / normally open (Schließer)Hnc = Hysteresefunktion / normally closed (Öffner)Fno = Fensterfunktion / normally open (Schließer)Fnc = Fensterfunktion / normally closed (Öffner)
dAP	Dämpfung für den SchaltausgangMit dieser Funktion lassen sich Druckspitzen von kurzer Dauer oder hoher Frequenz ausfiltern.dAP-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Schaltzustands in ms.Einstellbar sind folgende feste Werte; diese Werte bestimmen die Schaltfrequenz (f) des Ausgangs:
	dAP	3	6	10	17	30	60	125	250	500
	f [Hz]	170	80	50	30	16	8	4	2	1

6. Programmieren

Führen Sie zum Programmieren die folgenden Schritte durch:

1				Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
2				Drücken Sie die Taste Set und halten Sie sie gedrückt.Der aktuelle Parameterwert wird 5s lang angezeigt,danach wird er erhöht*(schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
3				Drücken Sie kurz die Taste Mode/Enter (= Bestätigung).Der Parameter wird erneut ange-zeigt; der neue Parameterwert ist wirksam.
Warten Sie 5s (das Gerät geht in den Betriebsmodus und zeigt den aktuellen Meßwert),oder beginnen Sie wieder mit Schritt 1,um weitere Parameter zu programmieren.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.

Wird während des Einstellvorgangs 20s lang keine Taste gedrückt, geht das Gerät mit unveränderten Werten in den Run-Modus zurück.

Verriegeln / Entriegeln

Das Gerät läßt sich elektronisch verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt. Bei verriegeltem Gerät erscheint kurzzeitig in der Anzeige, wenn versucht wird, Parameterwerte zu ändern.

7. Inbetriebnahme / Betrieb

Prüfen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät sicher funktioniert.

Störanzeigen während des Betriebs:

OL	= Überlastdruck(Systemdruck > 110% des max. Nenndrucks).
SCI	(blinkend) = Kurzschluß im Schaltausgang;der Ausgang ist abgeschaltet.

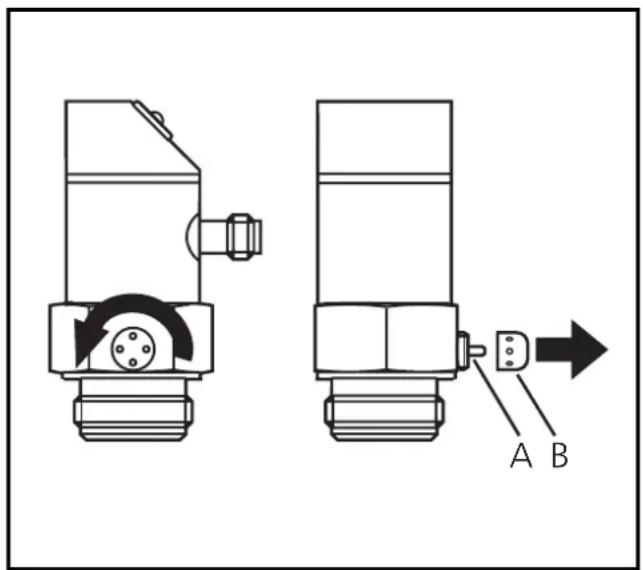

Reinigen der Filterabdeckung

Sollten zähflüssige und rückstandbildende Medien die Filterabdeckung des Sensors zusetzen (und damit die Meßgenauigkeit geringfügig beeinträchtigen), können Sie die Abdeckung reinigen.

Schrauben Sie die Filter-abdeckung (B) ab (benutzen Sie dazu eine Zange mit kunststoff-geschützten Backen). Reinigen Sie die Kappe gründlich.

Der Stutzen (A) sollte nur von fachkundigem Personal und mit großer Sorgfalt gereinigt werden.

Etwaige Mediumsrückstände dürfen nicht verdichtet und in den Stutzen gepreßt werden. Sie könnten das Filtersystem verstopfen und die Meßgenauigkeit des Sensors beeinträchtigen.

Schrauben Sie die Filterabdeckung wieder fest auf.

Der Sensor ist ausreichend gegen rauhe Umgebungsbedingungen geschützt (Schutzart IP 67). Sie können die Schutzart durch spezielles Zubehör erhöhen (Bestell-Nr. E30043).

8. Technische Daten

Betriebsspannung [V]....20 ... 30 DCStrombelastbarkeit [mA]....250Kurzschlußschutz, getaktet,verpolungssicher / überlastfest,Watchdog integriertSpannungsabfall [V]....< 2Stromaufnahme [mA].....< 60Analogausgang....4 ... 20 mABürde [Ω]....max. 500

Kennlinienabweichung [% vom Meßbereichsendwert]....< ± 1,0Wiederholgenauigkeit [% vom Meßbereichsendwert]....< ± 0,25Schaltpunktgenauigkeit [% vom Meßbereichsendwert]....< ± 1,5Temperatureinfluß [% vom Meßbereichsendwert pro 10 K]....< ± 0,3*im Temperaturbereich [°C]....-25 ... +80Bereitschaftsverzögerungszeit [s]....0,2Anstiegszeit Analogausgang [ms]....3

Werkstoffe in Kontakt mit Medium....V4A (1.4404); Keramik;FPM (Viton); PTFEGehäusewerkstoffe....V4A (1.4404); PBTP (Pocan); PC (Macrolon);PA; EPDM/X (Santoprene); FPM (Viton)Schutzart....IP 67Schutzklasse....IIIIsolationswiderstand [MΩ]....>100 (500 V DC)Schockfestigkeit [g]....50 (DIN / IEC 68-2-27, 11ms)Vibrationsfestigkeit [g]....20 (DIN / IEC 68-2-6, 10 - 2000 Hz)Schaltzyklen min....100 MillionenUmgebungstemperatur [°C]....-25 ... +80Mediumtemperatur [°C]....-25 ... +80Lagertemperatur [°C]....-40 ... +100EMVIEC 1000/4/2 ESD:....4 / 8 KVIEC 1000/4/3 HF gestrahlt:....10 V/mIEC 1000/4/4 Burst:....2 KVIEC 1000/4/6 HF leitungsgebunden:....10 V

*0,4% für PF30x8

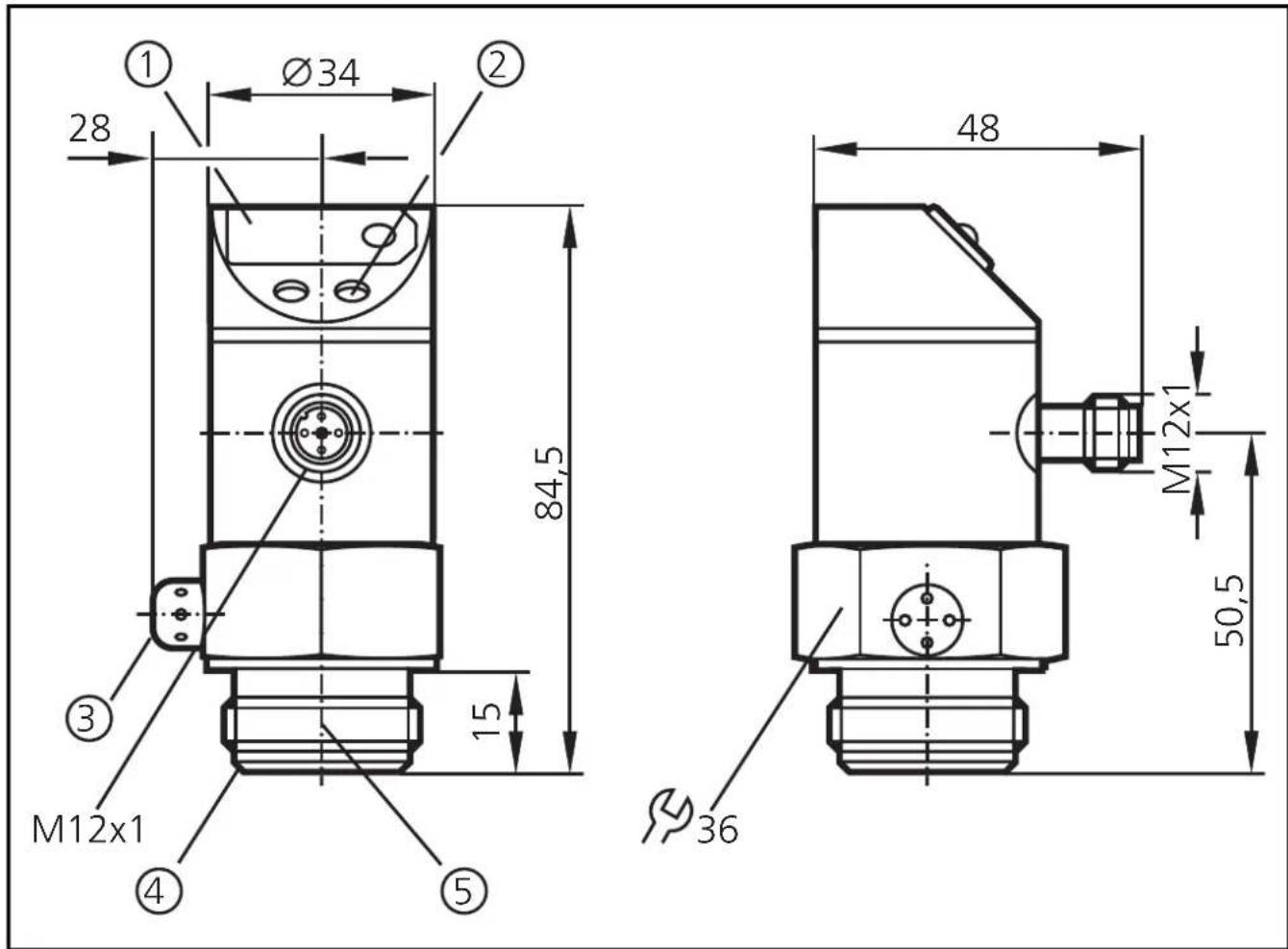

9. Maßzeichnung

1 7-Segment-Anzeige2 Programmiertaste3 Filterabdeckung

4 Dichtkante5 ifm-Gewinde zum Anschluß an ifm-Prozeß-Adapter
