Produkttyp	Elektronischer Drucksensor
Marke	IFM
Modell	PB5024
Versorgungsspannung	18 ... 30 V DC
Stromaufnahme	50 mA
Ausgangsstrom	250 mA (Kurzschluss-, Verpolungs- und Überlastschutz)
Schaltpunktgenauigkeit	< ±2,0 % vom Messbereich
Wiederholgenauigkeit	< ±0,25 % vom Messbereich
Temperaturdrift	< ±0,3 % vom Messbereich pro 10°C
Betriebstemperatur	-25 ... +80 °C
Lagertemperatur	-40 ... +100 °C
Schutzart	IP65 / III (je nach Ausführung)
Medienberührende Werkstoffe	Edelstahl 303, Keramik, FPM (Viton)
Gehäusewerkstoff	EEPDM/X, FPM, NBR, PA, Pocan, PC (Macrolon), Edelstahl 304
Schaltfunktion	Einstellbare Hysterese, Schließer- oder Öffnerbetrieb
Anzeige	10 grüne LEDs (Druck) + 1 gelbe LED (Schaltzustand)
Einstellung	SET/ENTER-Tasten für oberen und unteren Schaltpunkt
Schaltspiele	100 Millionen mindestens
Schockfestigkeit	50 g (DIN / IEC 68-2-27, 11 ms)
Vibrationsfestigkeit	20 g (DIN / IEC 68-2-6, 10 - 2000 Hz)
Montage	Über geeigneten Prozessanschluss (siehe Etikett "Port Size")
Sicherheit	Druckspitzen über dem angegebenen Überdruck vermeiden; bei gasförmigen Medien auf max. 25 bar begrenzen.
Verriegelung	10 s beide Tasten drücken, um Programmierung zu sperren/freizugeben
Wartung	Keine besondere Wartung erforderlich

Häufig gestellte Fragen - PB5024 IFM

Wie stelle ich den oberen Schaltpunkt (S) ein?

Drücken Sie die Taste SET S und halten Sie sie gedrückt, bis der gewünschte Wert erreicht ist. Zur schrittweisen Erhöhung mehrmals drücken. Bestätigen Sie durch kurzes Drücken von ENTER S.

Wie stelle ich den unteren Schaltpunkt (R) ein?

Verwenden Sie die Taste SET R zum Einstellen des Werts und ENTER R zum Bestätigen. Der untere Schaltpunkt muss kleiner als der obere Schaltpunkt sein.

Wie sperre ich das Gerät, um eine versehentliche Programmierung zu verhindern?

Drücken Sie gleichzeitig beide Tasten für ca. 10 Sekunden. Die Anzeige erlischt kurz zur Bestätigung der Sperrung/Entsperrung.

Was bedeuten die LEDs?

Die grünen LEDs zeigen den aktuellen Systemdruck (leuchtend) und den Schaltpunkt (blinkend) an. Die gelbe LED zeigt den Schaltzustand des Ausgangs an (leuchtend, wenn der Ausgang geschaltet hat).

Welche Betriebsmodi sind verfügbar?

Drei Modi: Run-Modus (Normalbetrieb), Display-Modus (Anzeige der Schaltpunkte) und Programmiermodus (Einstellung der Schaltpunkte).

Kann dieser Sensor für gasförmige Medien verwendet werden?

Ja, jedoch begrenzt auf einen maximalen Druck von 25 bar. Überprüfen Sie die Werkstoffbeständigkeit gegenüber dem Medium.

Was tun bei Kurzschluss?

Bei Kurzschluss blinken alle LEDs. Das Gerät ist kurzschluss- und überlastfest. Überprüfen Sie die Verdrahtung.

Welche Versorgungsspannung wird benötigt?

Die Versorgung muss 18...30 V DC betragen, gemäß EN50178 (SELV, PELV). Die Stromaufnahme beträgt 50 mA.

Wie montiere ich den Drucksensor?

Stellen Sie sicher, dass kein Druck im System anliegt. Verwenden Sie einen geeigneten Prozessanschluss (siehe Etikett "Port Size"). Handfest anziehen, dann mit geeignetem Werkzeug.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Vermeiden Sie statische und dynamische Druckspitzen über dem angegebenen Überdruck. Bei gasförmigen Medien 25 bar nicht überschreiten. Montieren und demontieren Sie das Gerät drucklos.

BEDIENUNGSANLEITUNG PB5024 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efector500

Elektronischer Druckschalter Electronic pressure sensor

Bedien- und Anzeigeelemente

①	LEDs grün	Anzeige des Systemdrucks (leuchtende LEDs,!)und des Schaltpunkts (blinkende LED,)
②	LED gelb	Anzeige des Schaltzustands; leuchtet, wenn das Gerät durchgeschalte ist
③	Taste SET S / ENTER R	Schaltpunkt (S) anzeigen und einstellen Rückschaltpunkt (R) bestätigten*
④	Taste SET R / ENTER S	Rückschaltpunkt (R) anzeigen und einstellen Schaltpunkt (S) bestätigten*
		*Einstellen: kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck

Inhalt

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1. Bestimmungsgemäß Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Betriebsmodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3. Montage . 7
4. Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
5. Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 8
6. Inbetriebnahme / Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MaBzeichnung .. 5

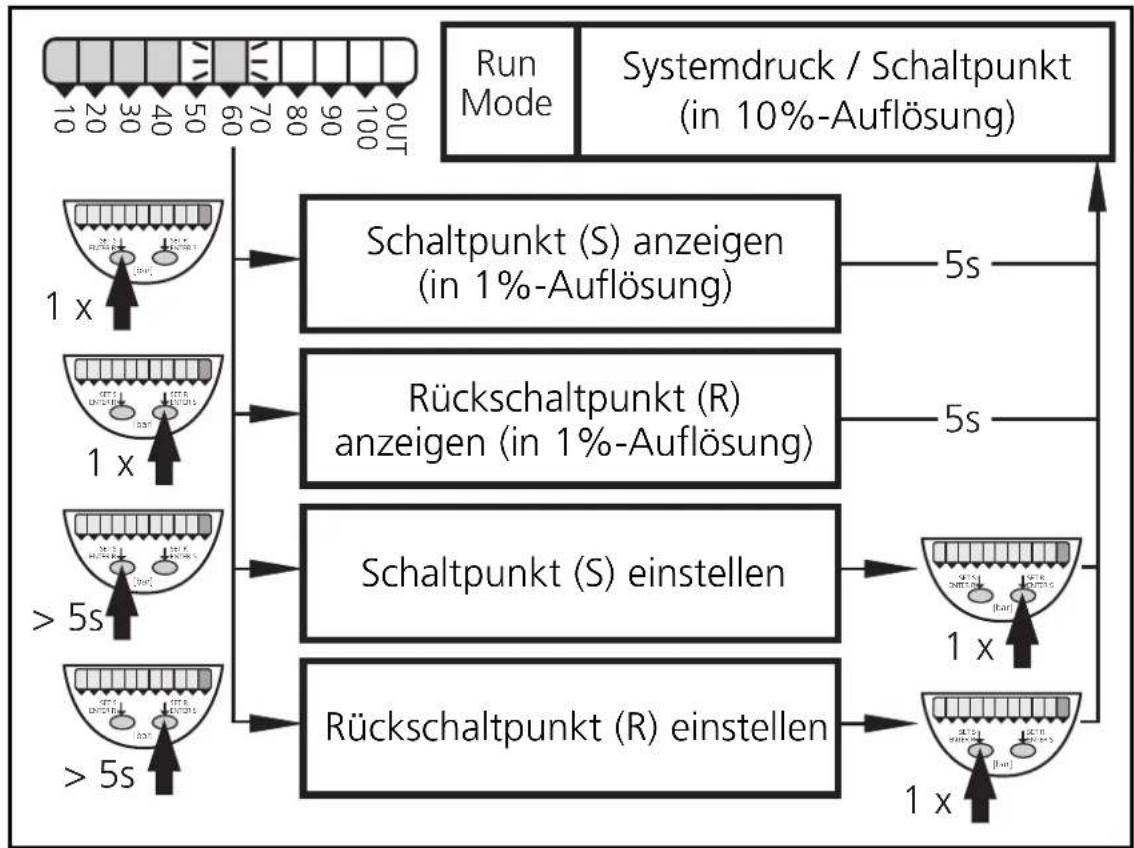

Menu-Übersicht

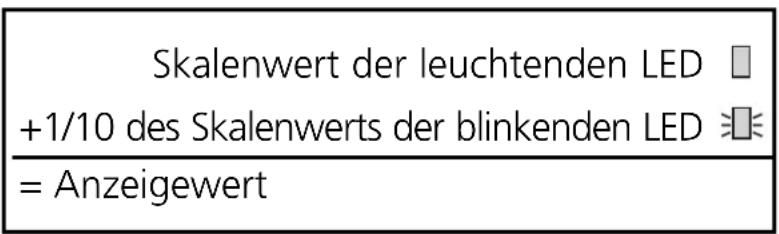

Anzeige S / R in 1%-Auflösung = Wert der leuchtenden LED ( ☐ ) + 1/10 des Wertes der blinkenden LED ( ☑ )		PBxxx3 0 - 25 bar
PBxxx0 40 400 bar	40 80 120 160 200 240 320 360 400 OUT 120bar + 32bar = 152bar	PBxxx4 0 - 10 bar
		PBxxx6 0 - 25 bar
PBxxx1 25 75 100 125 150 200 225 250 OUT 75bar + 20bar = 95bar	75bar + 20bar = 95bar	PBxxx7 0 - 1 bar
		PBxxx8 0 - 25 bar
PBxxx2 0 ... 100 bar	0 ... 250 bar	PBxxx9 0 - 10 bar
		PBxxx10 0 - 25 bar

HDS⊥nD

Sicherheitshinweise

Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Vergewissern Sie sich, daß sich das Produkt uneingeschränkt für die betreffende Applikationen eignet.

Die Mißachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder Personenschäden führen.

Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe (s. Technische Daten) mit den zu messenden Druckmedien.

Bei gasförmigen Druckmedien ist der Einsatzbereich generell auf max. 25 bar begrenzt.

1. Bestimmungsgemäß Verwendung

Der Druckschalter erfaßt, ob ein voreingestellter Systemdruck erreicht ist oder nicht und meldet dies durch ein Schaltsignal.

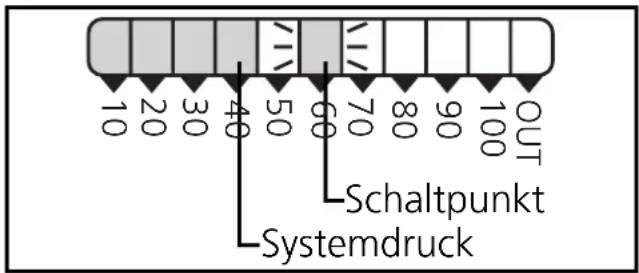

Zusätzlich zeigt eine LED-Kette den aktuellen Systemdruck und den Schaltpunkt (beide in 10% -Auflösung).

□ = leuchtende LED

= blinkende LED

Einsatzbereich (Druckart: Relativdruck):

Bestell-number	Meßbereich	Zulässiger Überlastdruck	Berstdruck
PB5xx0 0 ...	400 bar 600 bar 1000 bar
PB5xx1 0 ...	250 bar 400 bar 850 bar
PB5xx2 0 ...	100 bar 300 bar 650 bar
PB5xx3 0 ...	25 bar 100 bar 350 bar
PB5xx4 0 ...	10 bar 50 bar 150 bar
PB5xx6 0 ...	2,5 bar 20 bar 50 bar
PB5xx7 0 ...	1 bar 10 bar 30 bar

Vermeiden Sie staticische und dynamische Überdrücke, die den angegebenen Überlastdruck überschreiben.

Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden (Verletzungsgefahr)!

Anzeige des aktuellen Systemdrucks ab 5% des Meßbereichsendwerts. "Alle LEDs AUS" bedeutet nicht, daß die Anlage druckfrei ist!

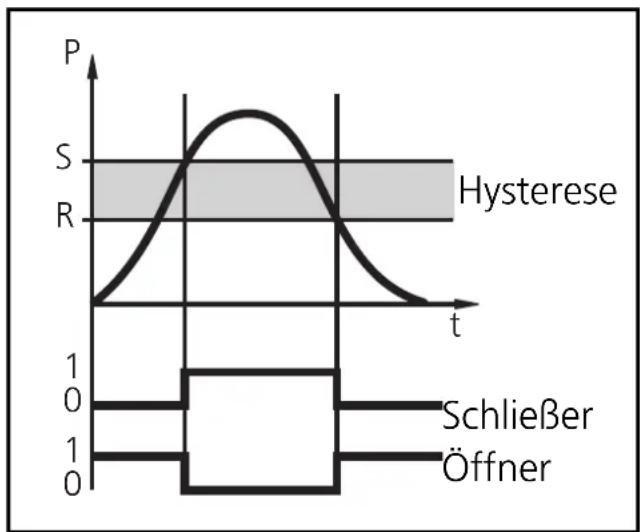

Das Gerät

• ist als Schließer oder Offner einsetzbar
• und arbeitet mit Hysteresefunktion.

Bei steigendem Systemdruckschaltet der Ausgang bei Erreichen des Schaltpunkts (S). Fällt der Systemdruck wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (R) erreicht ist. Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.

Einstellbereiche:

Bestell-number	Schaltpunkt (S)	Rückschaltpunkt (R)	in Schritten von
PB5xx0 20	400 bar 12 ... 392	bar 4 bar
PB5xx1	12,5 ... 250 bar 7	5 ... 245 bar 2,5 bar
PB5xx2	5 ... 100 bar 3	98 bar 1 bar
PB5xx3	1,25 ... 25 bar 0,75 ... 24,5 bar 0,25 bar
PB5xx4	0,5 ... 10 bar 0,3	... 9,8 bar 0,1 bar
PB5xx6	0,125 ... 2,5 bar 0	075 ... 2,45 bar	0,025 bar
PB5xx7	0,05 ... 1,0 bar	0,03 ... 0,98 bar 0	01 bar

2. Betriebsmodi

Das Gerät verfügbar über folgende Betriebsmodi: Run-Modus (normaler Arbeitsbetrieb), Display-Modus (Anzeige des Schaltpunkts / Rückschaltpunkts), Programmier-Modus (Einstellen des Schaltpunkts / Rückschaltpunkts).

Run-Modus:

Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führte seine Überwachungsfunktion aus und schal-tet den Transistorausgang entsprechend der eingestellen Hysterese. Die LED-Kette zeigt den aktuellen Systemdruck an, die gelbe LED signalisiert den Schaltzustand des Ausgangs.

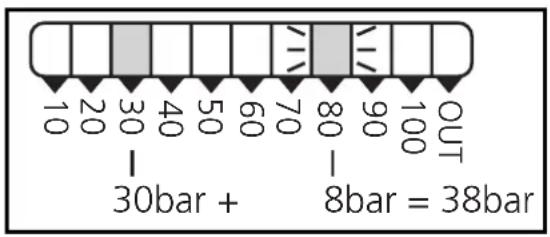

Display-Modus:

Das Gerät Goes durch kurzen Druck auf die Taste "SET S" oder "SET R" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon konnen Schaltpunkt und Rückschaltpunkt in 1%-Auflösung abgelesen werden:

• Kurzer Druck auf eine Taste zeigt für ca. 5s den zugehörigen Wert; danach gibt das Gerät zurück in den Run-Modus.

Programmier-Modus:

Das Gerät Goes in den Programmiermodus, wenn Taste "SET S" oder "SET R" 5s lang gedrückt wird. Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führte seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Sie können den Schaltpunkt mit Hilfe der Taste "SET S"ändern und mit der Taste "ENTER S" bestätigen. Ebenso konnen Sie den Rückschaltpunkt mit Hilfe der Taste "SET R"ändern und mit der Taste "ENTER R" bestätigen. Das Gerät gehen in den Run-Modus darüber, wenn danach 5s lang keine Taste mehr gedrückt wird.

3. Montage

Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß die Anlage druckfrei ist.

Befestigen Sie den Drucksensor an einem entsprechenden Prozeßanschluß (s. Typaufkleber "Port Size").

4. Elektrischer Anschluß

Das Gerätarf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsvorsorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schreiben Sie das Gerät folgendermaßen an:

M12-Steckverbindung DC PNP	1 BN L+ 4 BK 3 BU L-	3 BU L+ 4 BK 1 BN L-
M12-Steckverbindung DC NPN	1 BN L+ 4 BK 3 BU L-	3 BU L+ 4 BK 1 BN L-
SS-Steckverbindung DC PNP	1 L+ 3 2 L-	2 L+ 3 1 L-

Adernfarben bei ifm-Kabeldosen:

Schaltpunkt / Rückschaltpunkt erhöhen

1

Drücken Sie die SET S-Taste* und halten Sie sie fest, bis der gewünschte Schaltpunkt angezeigt wird. Sobald die Anzeige lauft, kann der Schaltpunkt erhöht werden (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).

→

Nach 5s lauft die blinkende LED von links nach rechts. 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Nach Erreichen der LED 9 beginnnt der Durchlauf wieder bei LED 0. Die stetig leuchtende LED wandert eine Position weiter.**

2

Drücken Sie kurz die ENTER S-Taste* (Bestätigung).

→

Der eingestellte Schaltpunkt wird wirksam; das Gerät besteht in den Betriebsmodus.

• Set R-Taste zum Einstellen des Rückschaltpunkts

Enter R-Taste zum Bestätigen der Einstellung für den Rückschaltpunkt Der Schaltpunkt (S) ist stets größer als der Rückschaltpunkt (R). Das Gerät nimmt Werte für R nicht an, wenn sie über S liegen.

**Überlauf: Überschreiben blinkingende und leuchtende LED den maximalen Einstellwert, beginnt der Durchlauf wieder bei dem minimalen Einstellwert.

Schaltpunkt / Rückschaltpunkt verringn

Lassen Sie blinkende und leuchtende LED bis zum maximalen Einstellwert laufen. Danach beginnnt der Durchlauf wieder beim minimalen Einstellwert.

Verriegeln / Entriegeln

Das Gerät laßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie 10s lang die beiden Programmierasten. Die Anzeige verlisch kurzzeitig (= Bestätigung des Verriegelns / Entriegelns). Auslieferungszustand: Nicht verriegelt.

6. Inbetriebnahme / Betrieb

Prüfen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät sicher Funktioniert.

Störanzeigen während des Betriebs: Alle LEDs blinken bei Kurzschluß.

7. Technische Daten

Betriebsspannung [V]	18 ... 30 DC
Strombelastbarkeit [mA]	250 Kurzschlußschutz, getaktet, verpolungssicher / überlastfest, Watchdog integriert
Spanningsabfall [V]	< 2 Stromaufnahme [mA] 50
Wiederholgenauigkeit [% vom Meßbereichsendwert]	< ± 0,25 Schaltpunktgenauigkeit [% vom Meßbereichsendwert] < ± 2,0 Temperatureinflüß [% vom Meßbereichsendwert/pro 10 K] < ± 0,3 im Temperaturbereich [°C] -25 ... +80 Bereitschaftsverzögerungszeit [s] 0,2
Werkstoffe in Kontakt mit Medium . V2A (1.4305); Keramik; FPM (Viton) Gehäusewerkstoffe . EPDM/X (Santoprene); FPM (Viton); NBR (Buna N); PA; PBTP (Pocan); PC (Macrolon); PTFE; V2A (1.4301) Schutzart PB5x00 ... PB5x07 IP 65 / III Schutzart PB5x20 ... PB5x22 IP 67 / III Schutzart PB5x23 ... PB5x27 IP 65* / III Isolationswiderstand [MΩ] > 100 (500 V DC) Schockfestigkeit [g] 50 (DIN / IEC 68-2-27, 11ms) Vibrationsfestigkeit [g] 20 (DIN / IEC 68-2-6, 10 - 2000 Hz) Schaltzyklen min. 100 Millionen Umgebungstemperatur [°C] -25 ... +80 Mediumtemperatur [°C] -25 ... +80 Lagertemperatur [°C] -40 ... +100 EMV IEC 1000/4/2 ESD: 4 / 8 KV IEC 1000/4/3 HF gestrahl: 10 V/m IEC 1000/4/4 Burst: 2 KV IEC 1000/4/6 HF leitungsgebunden: 10 V

*Erhöhte Schutzart (IP 67) mit Zubehör (Bestell-Nr. E30038).

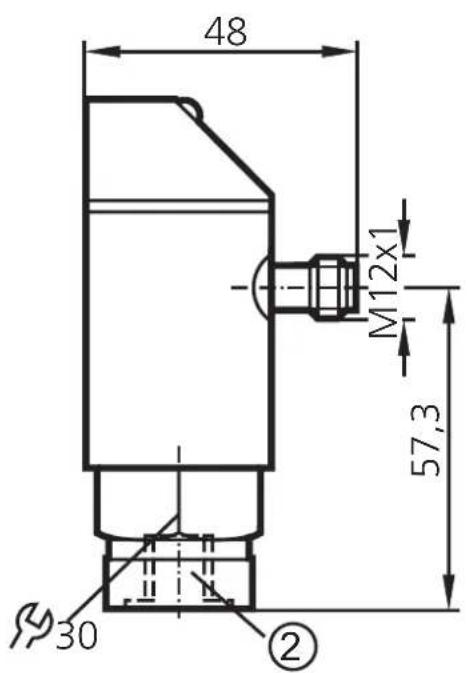

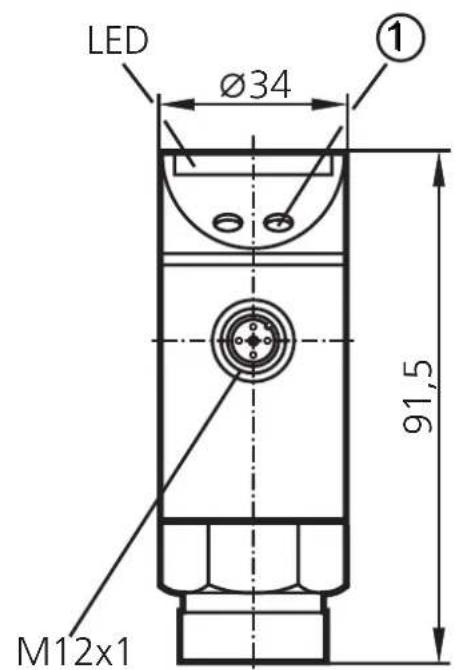

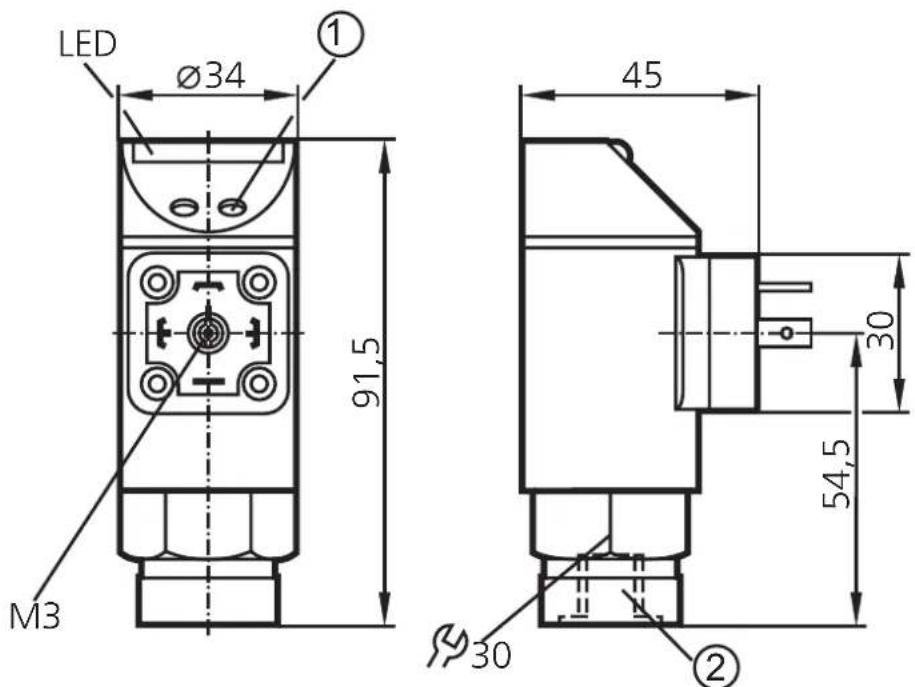

Maßzeichnung Scale drawing Dimensions

Maßzeichnung Scale drawing Dimensions

1 = Programmiertaste
2 = Prozeßanschluß
