PM2063 - Capteur de pression IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de pression électronique
Alimentation	14...30 V DC
Sortie analogique	4...20 mA
Protection	IP 67
Matériaux en contact avec le fluide	Acier inox 316L, céramique (Al2O3), PTFE
Température ambiante	-25...+80 °C
Température du fluide	-25...+80 °C
Exactitude typique	< ±0,6 % du gain
Répétabilité	< ±0,1 %
Stabilité à long terme	< ±0,1 % par an
Amortissement réglable	0 / 0,1 / 0,5 / 2 s
Échelle réglable	Turn down 1:4 de l'étendue de mesure
Fonctions	Mémorisation pression max/min, calibrage du point zéro
Raccordement électrique	Connecteur M12 à 4 broches (BN, WH, BU, BK)
Montage	Via adaptateur (ifm) sur raccord process
Maintenance	Nettoyage du couvercle du filtre
Sécurité	Ne pas dépasser la pression d'éclatement ; montage par électricien
Poids approximatif	100 g

FOIRE AUX QUESTIONS - PM2063 IFM

Comment installer le capteur PM2063 ?

Montez d'abord l'adaptateur (B) sur le capteur avec de la graisse sur les chanfreins d'étanchéité. Ensuite, fixez le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou ou d'une flasque. Serrez jusqu'à la butée sans forcer.

Comment raccorder électriquement le capteur ?

Utilisez un connecteur M12 : broche 1 (BN) pour L+, broche 2 (WH) pour la sortie analogique, broche 3 (BU) pour L-, broche 4 (BK) non raccordée. Respectez les normes TBTS/TBTP.

Comment régler l'étendue de mesure ?

Paramétrez ASP (valeur à 4 mA) et AEP (valeur à 20 mA). L'écart minimal entre ASP et AEP est de 25 % du gain. Utilisez l'interface EPS-RS232 ou le logiciel PC.

Que se passe-t-il si la pression dépasse l'étendue de mesure ?

Le signal de sortie dépasse 20 mA jusqu'à saturation. En dessous de l'étendue, le signal peut descendre jusqu'à 3,2 mA. Évitez les pics de pression.

Comment nettoyer le couvercle du filtre ?

Dévisser le couvercle (B) avec une pince plastique. Nettoyez-le soigneusement sans comprimer les résidus vers l'évent (A). Revissez le couvercle.

Comment calibrer le point zéro ?

Utilisez le paramètre COF pour décaler la valeur de travail de -5 à +5 % du gain. Pour remettre à zéro, utilisez CAr.

Le capteur est-il compatible avec l'interface EPS-RS232 ?

Oui, les capteurs avec interface EPS-RS232 (option) peuvent être raccordés à un PC via l'interface E30066. Le logiciel E30069 permet la programmation.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être de 14 à 30 V DC. Avec l'interface EPS-RS232, la tension minimale est de 15,5 V DC.

Comment vérifier le bon fonctionnement après installation ?

Après montage, câblage et réglage, appliquez une pression et vérifiez la sortie analogique (4-20 mA) et l'affichage si présent.

Que faire en cas de dysfonctionnement ?

Vérifiez l'alimentation, le câblage et les paramètres. Consultez la notice pour les codes d'erreur éventuels. Contactez le support ifm si nécessaire.

MODE D'EMPLOI PM2063 IFM

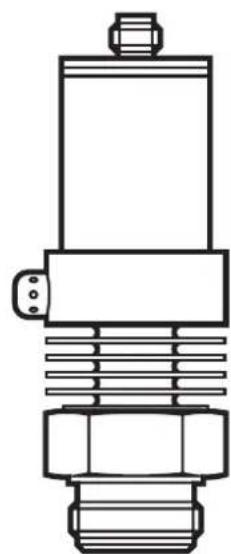

Capteur de pression électronique

PM20

1 Fonctionnement et caractéristiques..... page 23 2 Utilisation avec réglage usine.... page 24

Montage...... page 24

Raccordement électrique.... page 25

Mise en service / Fonctionnement / Maintenance..... page 26

3 Programmation / Capteur avec interface EPS-RS232

Fonctionnement............................................. page 27

Raccordement électrique.... page 28

4 Informations techniques / Fonctions / Paramètres page 29

Paramètres réglables.... page 29

Données techniques.......................... page 30

Réglage de l'étendue de mesure................ page 31

Dimensions...... page 32

Plages de réglage............................................ page 33

Remarque sur la sécurité

Avant la mise en service de l'appareil, veuillez lire la description du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction.

Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir Données techniques) avec les fluides sous pression à mesurer.

Fonctionnement et caractéristiques

Le capteur de pression détecte la pression du circuit et la convertit en un signal de sortie analogique (4... 20mA). L'étendue de mesure peut être décalée jusqu'à 25% de la valeur de l'étendue de mesure (→ page 29).

En plus, il est possible d'indiquer :

• Pression supérieure à l'étendue de mesure: signal de sortie > 20 mA.
• Pression du système au-dessous de l'étendue de mesure: le signal de sortie tombe jusqu'à 3,2 mA maxi (selon la mise à l'échelle).

Eviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée. Même si la pression d'éclatement est dépassée brièvement, l'appareil peut être détruit (danger de blessures)!

L'appareil est livré en état de fonctionnement.

Réglage usine: non décalé (ASP = 0 bar; AEP = 100% de la valeur finale de l'étendue de mesure).

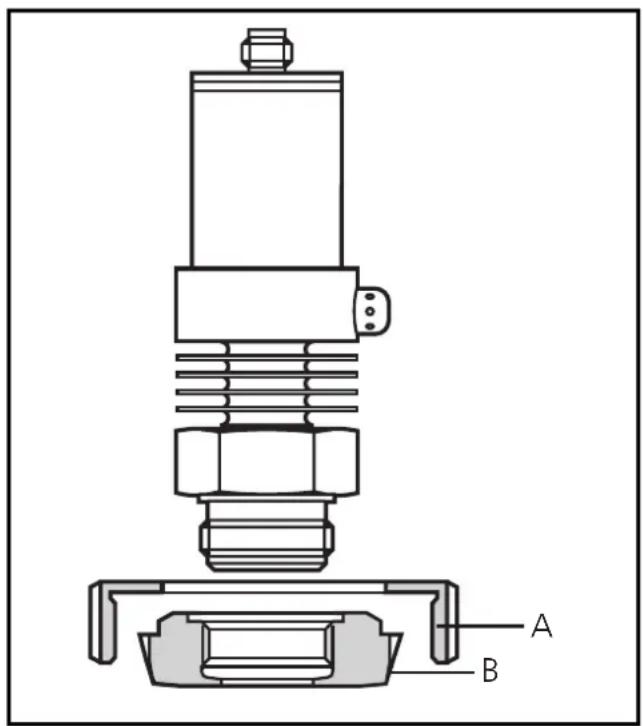

Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

L'appareil est adaptable à différents types de raccords process. Adaptateurs ifm à commander séparément comme accessoires. Monter d'abord l'adaptateur (B) sur le capteur, ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (A).

Si l'élément de fixation (A) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

Attention: Le capteur et l'adaptateur ne doivent être montés qu'une seule fois.

Montage de l'adaptateur

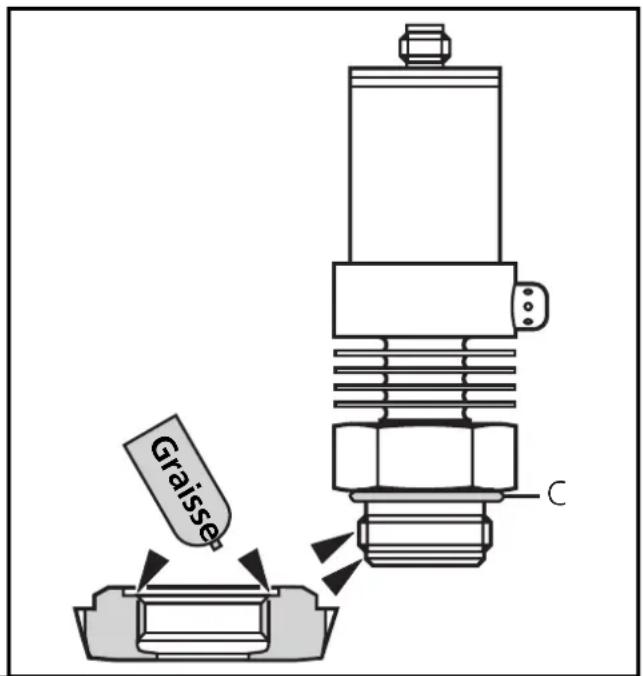

Avec la graisse jointe : Graisser les chanfreins d'étanchéité du capteur et de l'adaptateur.

La graisse peut être utilisée pour les denrées alimentaires.

S'assurer que le joint torique (C) est bien positionné.

Visser le capteur dans l'adaptateur. Éviter des influences mécaniques sur les chanfreins d'étanchéité.

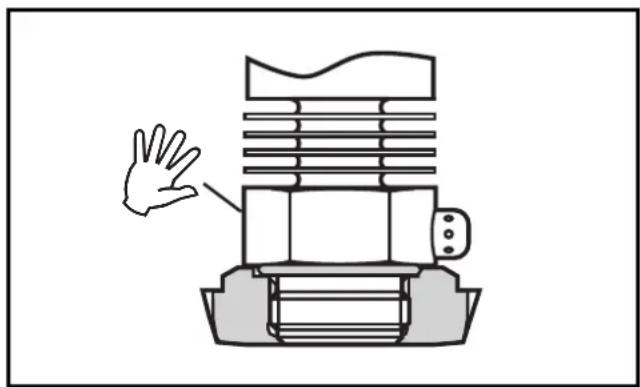

Serrer le capteur et l'adaptateur dans un dispositif de serrage (D). Les chanfreins d'étanchéité (E) ne doivent pas être endommagés. Serrez le capteur jusqu'à ce que vous sentiez la butée.

Attention: L'étanchéité peut être affectée si vous serrez trop fort.

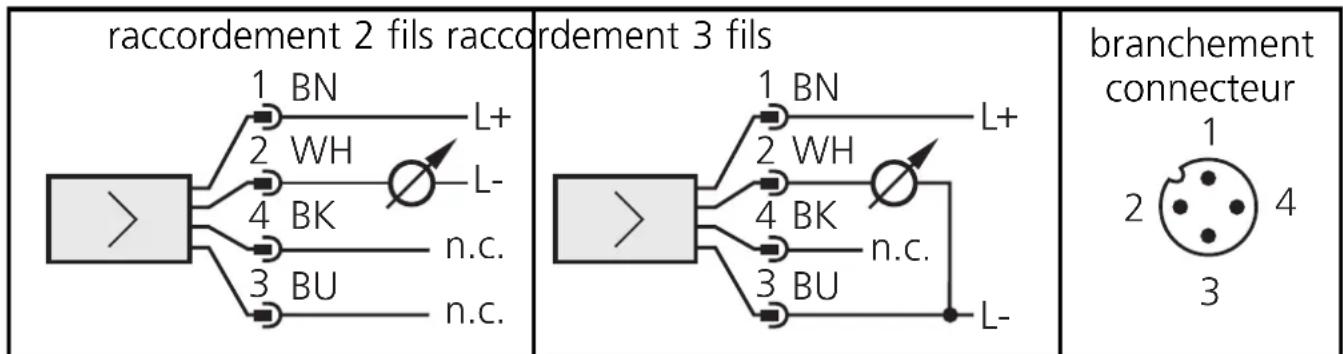

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant de raccorder l'appareil comme suit:

Couleurs des fils conducteurs des connecteurs femelles ifm: 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir).; n. c. = non raccordé.

Mise en service / fonctionnement / maintenance

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

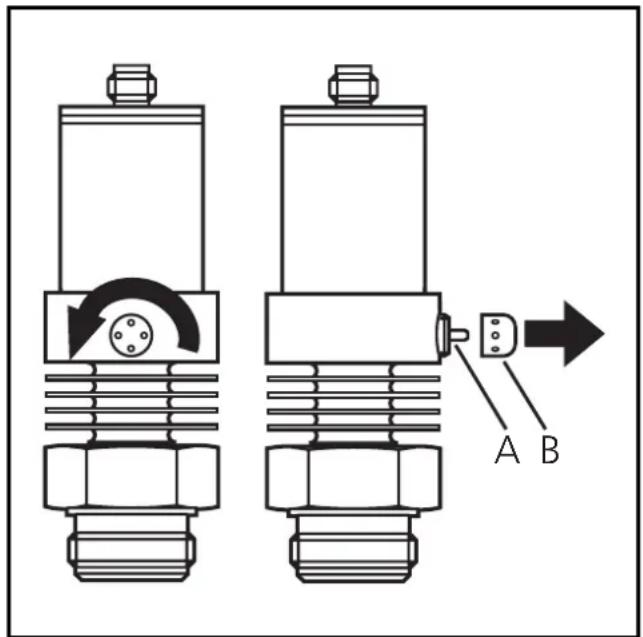

Nettoyage du couvercle du système de filtrage

Si des fluides visqueux qui produisent des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l'exactitude de mesure faiblement), vous pouvez le nettoyer. Dévisser le couvercle du filtre (B) (utiliser une pince avec des becs couverts de plastique). Nettoyer le couvercle soigneusement. L'évent (A) ne devrait être nettoyé que par un personnel qualifié et avec grand soin.

Des résidus éventuels du fluide ne doivent pas être comprimés et pressés dans l'évent. Cela pourrait boucher le système de filtrage et réduire l'exactitude de mesure du capteur.

Visser le couvercle de filtrage de nouveau.

Le capteur est suffisamment protégé contre les conditions environnantes sévères (protection IP 67). La protection peut être augmentée par un accessoire spécial (n° de commande E30043).

Programmation / capteur avec interface eps-rs232


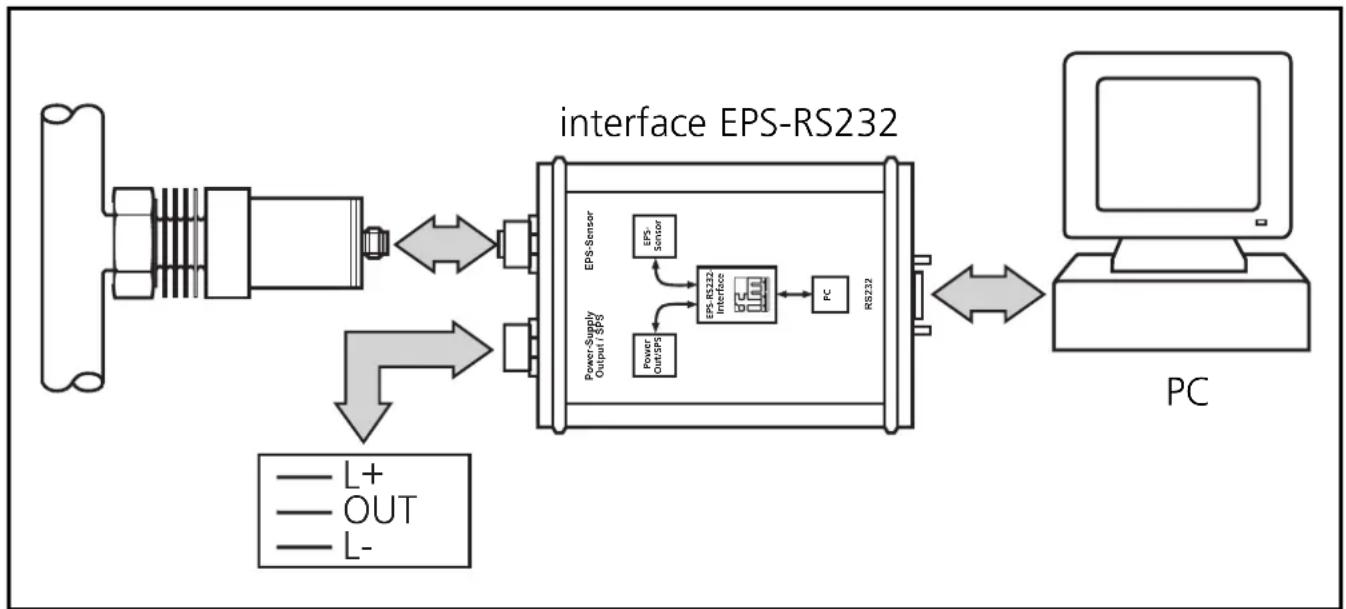

Raccorder le capteur à un PC via l'interface EPS-RS232 (n° de commande E30066).

• Le capteur est alimenté en tension par l'interface.
• et transmet ses données (valeurs mesurées, signal analogique et paramètres réglés) continuellement via l'interface.

Les options suivantes se présentent :

- Indication à distance

Indication de la pression actuelle du circuit sur PC ou afficheur.

- Évaluation à distance

Sortie de la valeur analogique actuelle.

- Programmation / programmation à distance du capteur

Réglage de l'étendue de mesure, amortissement pour la sortie analogique ; calibrage du point zéro.

Les paramètres peuvent être réglés avant le montage et la mise en service du capteur ou pendant le fonctionnement.

Si vous modifiez les paramètres avec l'installation en service, le fonctionnement de celle-ci est influencé. Vérifiez de ne pas créer un mauvais fonctionnement de l'installation.

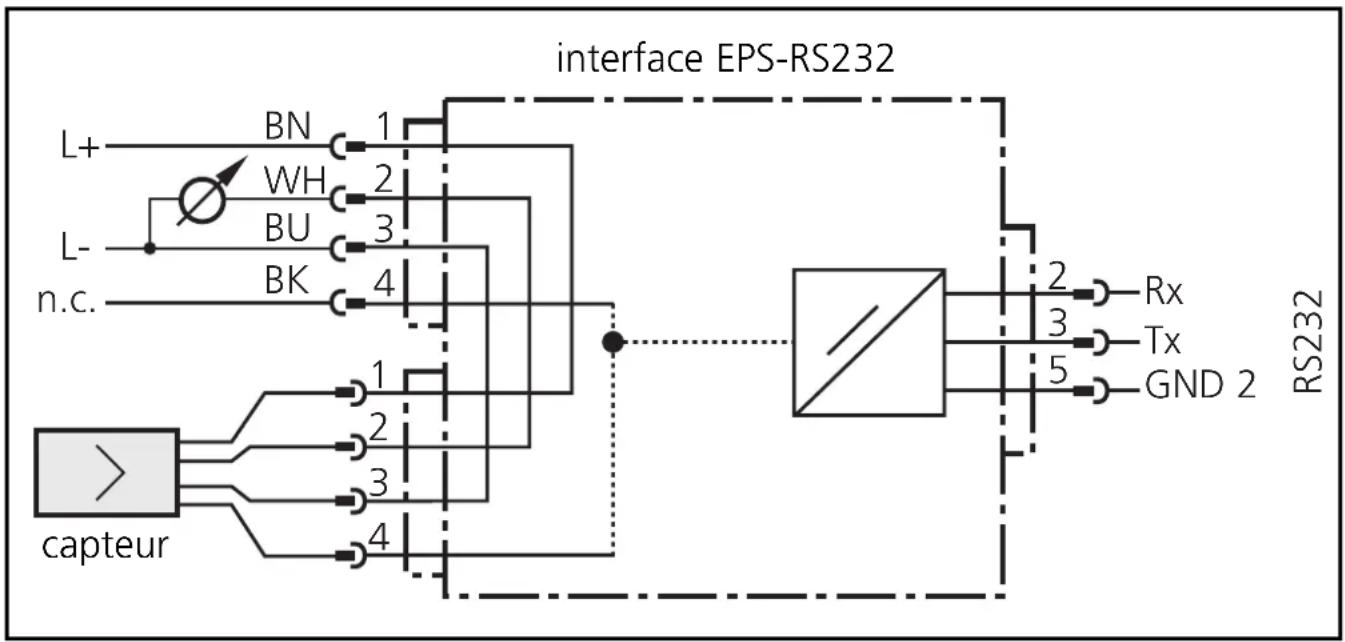

Raccordement électrique (capteur / interface eps-rs232)

Pour l'emploi du capteur avec interface EPS-RS232 hors de l'installation : Utiliser une alimentation appropriée (alimentation 24V ; N° de commande E30080).

Pour l'emploi mobile de l'interface EPS-RS232 sur une installation en service: Mettre l'installation hors tension avant de raccorder l'unité.

Ne pas déconnecter les connecteurs quand ils sont sous tension!

Couleurs des fils conducteurs des connecteurs femelles ifm: 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir). n. c. = non raccordé.

Programmation

Un programme de service pour PC qui est facile à utiliser et auto-explicatif est disponible pour la programmation du capteur (n° de commande E30069).

Informations techniques / fonctions / paramètres

Paramètres réglables

ASP	Valeur minimum de la sortie analogiqueValeur mesurée dont le signal de sortie est 4mA.
AEP	Valeur maximum de la sortie analogiqueValeur mesurée dont le signal de sortie est 20mA.Ecart minimum entre ASP et AEP = 25% du gain.Plage de réglage: →page 33.
HILO	Mémorisation pression maxi/mini• HI: affichage de la pression maxi mesurée.• LO: affichage de la pression mini mesurée.
COF	Calibrage du point zéro (Calibration offset)La valeur de travail du capteur peut être décalée par rapport à la valeur réelle mesurée.• Plage de réglage: -5 ... +5% du gain(pour une échelle réglée en usine avec ASP = 0 bar et AEP = valeur final de l'étendue de mesure),• en pas de 0,1% du gain.
CAr	Remise à 0 du calibrage (Calibration reset)Remet le calibrage réglé par COF à 0 (réglage usine).
dAA	Amortissement pour la sortie analogiqueLes pics de pression de courte durée ou de haute fréquence peuvent être filtrés.Valeur dAA = temps d' amortissement entre changement de la pression et changement du signal analogique en millisecondes (ms).• plage de réglage: 0 (= dAA n'est pas actif) / 0,1s / 0,5s / 2s.
Uni	Unité d'affichageLa valeur mesurée et les valeurs pour ASP et AEP peuvent être affichées dans les unités suivantes:bAr (= bar / mbar), PSI, PA (= MPa / kPa).Choisir l'unité d'affichage avant de régler des valeurs de la sortie analogique (ASP, AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exacts.

Réglage de l'afficheur

d1 / d2 / d3 = actualisation de la valeur mesurée toutes les 50ms / 200ms / 600ms. L'actualisation ne change que l'intervalle d'actualisation de l'affichage.

ph = affichage de la valeur maxi mesurée pour un bref délai (peak hold).

rotated = orientation de l'affichage à 180°.

OFF = En mode Run, l'affichage de la valeur mesurée est désactivé.

Données techniques

Tension d'alimentation [V] 14...30 DC

Tension d'alimentation pour interface EPS-RS232

avec capteur [V]. 15,5... 30 DC

Sortie analogique 4... 20 mA

L'étendue de mesure peut être mise à l'échelle

(tourner en bas : 1:4 de la valeur de l'étendue de mesure)

Charge maxi [Ω]:................ (UB - 13) x 50; 550 à UB = 24V

Amortissement (avec valeur de damping dAA = 0) [ms]..... 3

Exactitude / dérives (en % du gain) ^1)

- Exactitude type (linéarité, tenant compte de l'hystérésis et de la répétabilité) ^2).......................................................................... < ± 0,6

- Répétabilité (avec des fluctuations de température < 10K)..... < ± 0,1

- Stabilité à long terme (en % du gain par an)................ < ± 0,1

- Coefficients de température (CT) dans la plage de température compensée 0... +80°C (en % du gain par 10 K) - meilleur CT du point de zéro / du gain.... < ± 0,1 / < ± 0,2

Température ambiante [°C]..... -25... +80

Température du fluide [°C]..... -25... +80

Protection IP 67 III

Résistance d'isolation [MΩ].... > 100 (500 V DC)

Matériaux en contact avec le fluide..... NOX 316L;..... céramique (99,9 % Al2 O3); PTFE

1) Toutes les indications se réfèrent à un turn down de 1:1 2) Réglage des valeurs limites selon DIN 16086

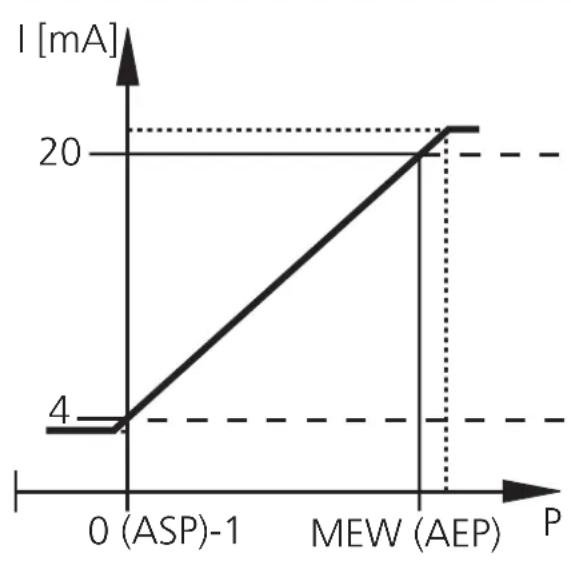

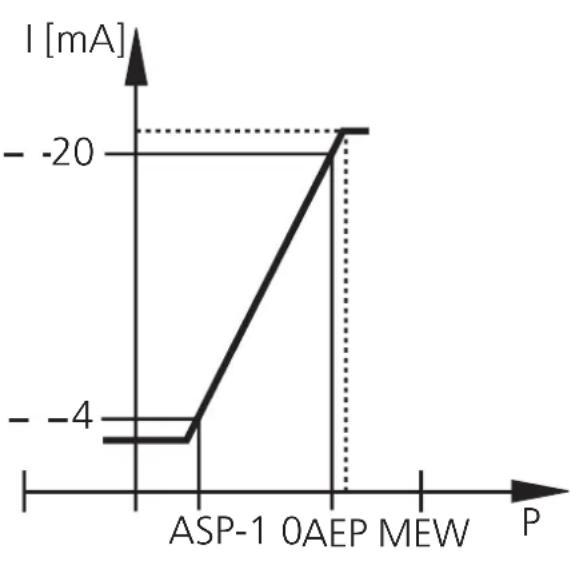

Réglage de l'étendue de mesure

• Par le paramètre "Valeur minimum de la sortie analogique" (ASP) on peut sélectionner la valeur mesurée à laquelle le signal de sortie est 4mA.
• Par le paramètre "Valeur maximum de la sortie analogique" (AEP) on peut sélectionner la valeur mesurée à laquelle le signal de sortie est 20mA.
• Écart minimum entre ASP et AEP = 25% du gain.

Réglage effectué en usine	Etendue de mesure avec ajustage d’échelle

MEW = valeur finale de l'étendue de mesure

Le signal de sortie entre 4 et 20 mA correspond à la nouvelle étendue de mesure.

En plus, il est possible d'indiquer:

• Pression supérieure à l'étendue de mesure: signal de sortie > 20 mA.
• Pression du système au-dessous de l'étendue de mesure: le signal de sortie tombe jusqu'à 3,2 mA maxi (selon la mise à l'échelle).

① couvercle du système de filtrage ② chanfrein pour l'étanchéité ③ pour raccord standard ifm

Uni = PSI		ASP AEP				ΔP maxmin
					maxminm
PM2053	PSI	-15	272	76	363	1
PM2054	PSI	-7	109	29	145	1
PM2056	PSI	-1,8	27,2	7,3	36,3	0,1
PM2057	PSI	-0,7	10,9	2,9	14,5	0,1

Uni = PA		ASP AEP				ΔP maxmin
					maxminm
PM2053	MPa1)					0,012
PM2054	kPa	-50	749	200	999	1
PM2056	kPa	-13	188	50	250	1
PM2057	kPa	-5,0	74,9	20	99,9	0,1

^1) Anzeige -. XX = -0,XX / display -. XX = -0,XX / affichage -. XX = -0,XX
