Type de produit	Détecteur de débit calorimétrique
Marque	IFM
Modèle	SI6200
Applications	Surveillance de débit de liquides et gaz, applications aseptiques
Dimensions (L x diamètre)	137 x 50 mm
Poids	Environ 200 g (estimation)
Alimentation	19...36 V DC, selon EN50178, TBTS, TBTP
Consommation électrique	< 60 mA
Courant de sortie max.	250 mA, protection court-circuit pulsée
Principe de mesure	Calorimétrique
Plage de réglage (liquides)	3...300 cm/s (sensibilité max. 3...100 cm/s)
Plage de réglage (gaz)	200...3000 cm/s (sensibilité max. 200...800 cm/s)
Température du fluide	-25...95 °C (jusqu'à 140°C pour process SEP)
Température ambiante	-25...60 °C
Tenue en pression	30 bar
Indice de protection	IP 67 / IP 69K
Matières du boîtier	Inox 316L / 1.4404, PC (Makrolon), PBT-GF 20, EPDM/X (Santoprene)
Matières en contact avec le fluide	Inox 1.4404 / 316L, état de surface Ra 0,4 / Rz 4
Sortie de commutation	Configurable NO/NF, affichage LED (orange = sortie fermée, rouge = sortie ouverte)
Temps de réponse	1...10 s
Hystérésis	2...5 cm/s (pour eau, 5...100 cm/s)
Raccordement électrique	Connecteur M12x1, 4 broches (BN, BK, BU, L+)
Montage	Adaptateur process (vendu séparément), profondeur d'installation min. 12 mm
Entretien et nettoyage	Nettoyer avec un chiffon doux ; les dépôts adhérents (ex. chaux) peuvent être enlevés avec un produit acétique de nettoyage usuel
Consignes de sécurité	Lire la notice avant utilisation ; montage, raccordement et entretien par personnel qualifié uniquement

FOIRE AUX QUESTIONS - SI6200 IFM

Comment régler le seuil de commutation ?

Appuyez brièvement sur le bouton Set ; la LED du seuil clignote. Utilisez les boutons + ou - pour décaler la LED. Après 2 secondes sans action, l'appareil enregistre la nouvelle valeur.

Que signifie la couleur des LED sur la rampe ?

Les LED vertes indiquent le débit actuel. La LED du seuil de commutation est orange si la sortie est fermée, rouge si elle est ouverte.

Comment réinitialiser l'appareil aux réglages d'usine ?

Maintenez le bouton enfoncé pendant au moins 15 secondes. Les LED 0...9 clignotent en orange : relâchez le bouton. Les valeurs usine sont restaurées (plage 5...100 cm/s, seuil LED 7, sortie NO).

Comment modifier la fonction de sortie (NO/NF) ?

Maintenez le bouton enfoncé pendant au moins 15 secondes. Après 10 s, l'état actuel est affiché (LED 5...9 allumées = NO, LED 0...4 clignotent = NF). Relâchez pour basculer.

Pourquoi toutes les LED clignotent en rouge ?

Cela indique une erreur de réglage. Causes possibles : montage incorrect, écart trop faible entre débit max et min, ou ordre de réglage non respecté. Vérifiez le chapitre 8 de la notice.

Comment adapter l'appareil à un fluide autre que l'eau ?

Effectuez d'abord le réglage du débit maximum (maintenir le bouton jusqu'à clignotement de LED 9), puis le réglage du débit minimum (maintenir jusqu'à clignotement de LED 0). L'ordre est important.

Quelle est la profondeur d'installation minimale de la sonde ?

La sonde doit être immergée d'au moins 12 mm. Le bout de la sonde ne doit pas toucher la paroi du tuyau.

Comment verrouiller l'appareil pour éviter une modification accidentelle ?

En mode de fonctionnement, appuyez simultanément sur les deux boutons de réglage pendant 10 secondes. L'affichage s'éteint : l'appareil est verrouillé. Répétez l'opération pour déverrouiller.

Que faire en cas de court-circuit sur la sortie ?

Les LED de fonctionnement et les LED rouges clignotent alternativement. Une fois le court-circuit réparé, l'appareil reprend son fonctionnement normal automatiquement.

Quels adaptateurs process sont compatibles ?

Seuls les adaptateurs ifm garantissent un positionnement correct et l'étanchéité. Ils se commandent séparément comme accessoires.

MODE D'EMPLOI SI6200 IFM

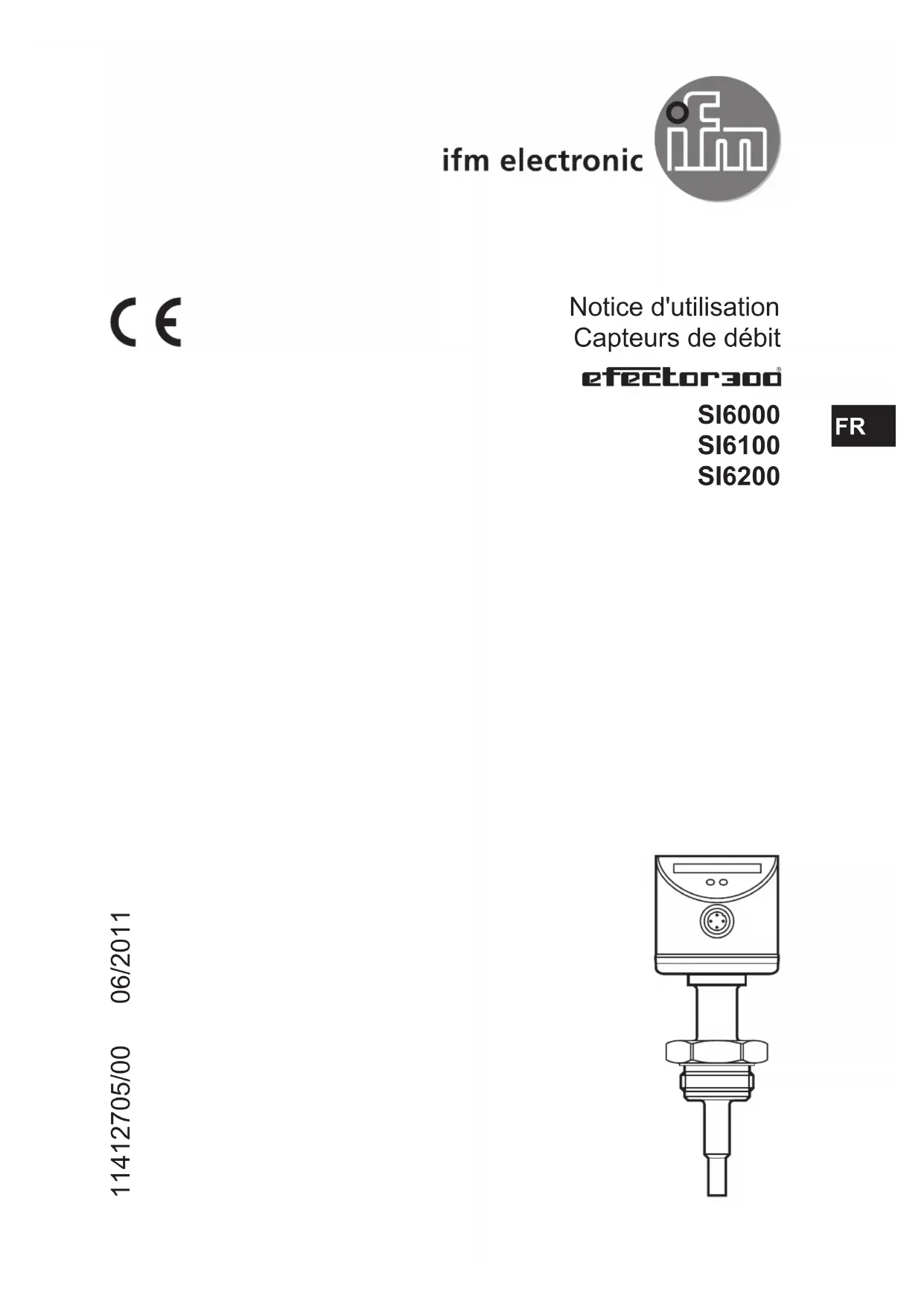

Notice d'utilisation

Capteurs de débit

efector300

SI6000

SI6100

SI6200

1 Consignes de sécurité....3 2 Fonctionnement et caractéristiques.... 4 2.1 Applications 4 2.2 Fonctionnement surveillance de débit....4 3 Montage....5 3.1 Lieu de montage....5 3.2 Parasites dans la conduite.... 6 3.3 Montage....6 4 Raccordement électrique.... 8 5 Eléments de service et d'indication.... 8 6 Mise en service et réglages à l'eau 9 6.1 Modifier le seuil de commutation (option)....9 6.2 Réglage du débit maximum (option).... 10 7 Réglages supplémentaires (option)....10 7.1 Réglage du débit minimum....10 7.2 Configurer la sortie de commutation.... 10 7.3 Récupérer les réglages de base effectués en usine (Reset)... 11 7.4 Verrouiller / déverrouiller l'appareil 11 8 Défaut lors du réglage 11 9 Fonctionnement....12 10 Entretien 12 11 Schéma d'encombrement.... 13 12 Données techniques....16

Remarque préliminaire

- Une demande d'opération est indiquée par "▶".

Exemple : ▶ Vérifier le bon fonctionnement de l'appareil.

- Un retour d'information correspondant à l'opération est indiqué par " > " :

Exemple : > LED 9 s'allume.

1 Consignes de sécurité

- Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

- L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.

- C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

2.1 Applications

L'appareil surveille le débit de liquides et de gaz.

2.2 Fonctionnement surveillance de débit

- L'appareil détecte la vitesse du débit selon le principe de mesure calorimétrique et commute la sortie :

- Sortie fermée si le fluide est en débit / sortie ouverte si le fluide n'est pas en débit.

À la livraison, l'appareil se trouve dans l'état suivant : sortie = normalement ouvert. Si nécessaire, la sortie peut être configurée en fonction normalement fermé (→ 7.2). Cela signifie : sortie ouverte si le fluide est en débit.

• Si le débit augmente, l'état de commutation change quand le seuil est atteint.
• Si le débit diminue de nouveau, l'état de commutation change quand la valeur "SP moins l'hystérésis" est atteinte.

L'hystérésis change en fonction de la vitesse et dépend considérablement de la zone de détection réglée.

Elle est de 2...5 cm/s pour le réglage 5...100 cm/s (= réglage usine), elle augmente en cas de vitesses plus élevées.

- Le temps de réponse typique de l'appareil est de 1...10 s. Il peut être influencé par le réglage du seuil de commutation :

• Seuil de commutation bas = réponse rapide en cas d'augmentation de débit.
• Seuil de commutation haut = réponse rapide en cas de diminution du débit.

3 Montage

L'adaptateur process permet le raccordement de l'appareil à différents raccords process.

- Les adaptateurs sont à commander séparément comme accessoires. Seuls les adaptateurs ifm garantissent un positionnement correct de l'appareil et l'étanchéité du raccord. Montage de l'adaptateur → 3.3.

3.1 Lieu de montage

En général
• Le bout de la sonde doit être complètement couvert par le fluide.• Profondeur d'installation de la sonde : min. 12 mm.
Recommandé
• Pour des tuyaux horizontaux : montage latéral.• Pour des tuyaux verticaux : montage dans le tuyau qui monte.
Possible dans certaines applications.
• Tuyau horizontal / montage par le bas : si le tuyau est libre de dépôts.• Tuyau horizontal / montage par le haut : si le tuyau est complètement rempli de fluide.
A éviter
• Le bout de la sonde ne doit pas toucher la paroi du tuyau.• Ne pas monter dans des tuyaux descendants et ouverts vers le bas !

3.2 Parasites dans la conduite

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables mènent à des perturbations du fluide.

Ceci affecte le fonctionnement de l'appareil.

Recommandation : respecter des distances entre le capteur et les perturbations :

D = diamètre du tuyau ; S = parasites

3.3 Montage

S'assurer que la pression n'est pas appliquée au circuit avant d'effectuer des travaux de montage. S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

G: graisse

Monter l'adaptateur (D) sur l'appareil (A). ▶ Fixer l'appareil et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

Si l'accessoire de fixation (B) ne peut pas être mis en place par le haut de l'appareil, monter le par le bas avant de visser l'adaptateur.

Montage de l'adaptateur

▶ Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec pâte lubrifiante.

La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.

Recommandation : pâte Klüber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire.

S'assurer que le joint torique (C) est bien positionné.

• Visser l'appareil dans l'adaptateur à la main. Éviter des influences mécaniques sur les zones d'étanchéité. ▶ Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les zones d'étanchéité (F) ne doivent pas être endommagées. ▶ Serrer le capteur légèrement jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm). Attention : L'étanchéité peut être affectée si vous serrez trop fort.

ATTENTION : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Asepto-flex) n'est assurée que pour l'appareil monté une seule fois.

Montage à l'aide d'un raccord à souder

• Souder le raccord au tube ou à la cuve. Après le refroidissement de la soudure, insérer l'appareil et le fixer. Procéder selon les instructions fournies avec l'adaptateur.

4 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :

Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 3 = BU (bleu), 4 = BK (noir)

5 Éléments de service et d'indication

1: Affichage de fonctionnement

• Les LED vertes indiquent le débit actuel (les LED 0 à 9 représentent la gamme entre l'arrêt du débit et le débit maximal).
• Une LED allumée indique la position du seuil de commutation (orange = sortie fermée, rouge = sortie ouverte).

6 Mise en service et réglages à l'eau

(Pour des fluides autres que l'eau → 7.1 : Réglage du débit minimum).

▶ Mettre l'appareil sous tension d'alimentation.

Toutes les LED s'allument et s'éteignent de nouveau pas à pas. Pendant ce temps, la sortie est fermée (si la sortie est configurée en normalement ouvert). L'appareil se trouve donc en mode de fonctionnement. ▶ Activer le débit normal dans l'installation. ▶ Vérifier l'affichage et déterminer les prochaines étapes à suivre.

1		Le réglage usine est approprié pour l'application.► Aucun autre réglage n'est nécessaire.
2		Le débit normal est en dessous de la zone d'affichage.2 possibilités de réglage :► Modifier le seuil de commutation (→ 6.1)► Réglage du débit maximum (→ 6.2).
3		Le débit normal est au dessus la zone d'affichage (LED 9 clignote).► Réglage du débit maximum (→ 6.2).

L'appareil peut être remis au réglage usine à tout moment (→ 7.3).

6.1 Modifier le seuil de commutation (option)

En usine, le seuil de commutation est réglé à la LED 7. Une modification est utile dans les cas suivants :

• L'affichage montre l'exemple 2. - En cas de fortes fluctuations ou de pulsations du débit. - Si un temps de réponse plus rapide de l'appareil est souhaité (seuil de commutation bas = réponse rapide en cas d'augmentation du débit, seuil de commutation haut = réponse rapide en cas de diminution du débit).

Appuyer brièvement sur le bouton ou ▶

La LED du seuil de commutation clignote. Appuyer sur le bouton ou ▶ aussi souvent que nécessaire. Chaque fois le bouton est appuyé, la LED se décale d'une position dans la direction indiquée.

Remarque : si aucun bouton n'est appuyé pendant 2 s, l'appareil redevient opérationnel avec la nouvelle valeur réglée.

6.2 Réglage du débit maximum (option)

L'appareil définit le débit présent comme débit normal et adapte l'affichage (toutes les LED sauf la LED du seuil de commutation sont allumées en vert).

▶ Activer le débit normal dans l'installation. Appuyer sur le bouton et le maintenir appuyé.

LED 9 s'allume, après env. 5 s elle clignote. ▶ Relâcher le bouton.

Ceci est l'adaptation optimale de l'appareil aux conditions de débit. Il passe en mode de fonctionnement, l'afficheur devrait maintenant indiquer l'exemple 1.

Remarque : le réglage influence le seuil de commutation : il est augmenté proportionnellement (au maximum jusqu'à la LED 7).

7.1 Réglage du débit minimum

Si l'appareil est utilisé pour d'autres fluides que l'eau (p. ex. dans l'air), l'appareil devrait également être adapté au débit minimum.

Attention : le réglage suivant ne doit être effectué qu'après le réglage du débit maximum.

▶ Activer le débit minimum dans l'installation ou arrêter le débit.

▶ Appuyer sur le bouton et le maintenir appuyé.

LED 0 s'allume, après env. 5 s elle clignote.

▶ Relâcher le bouton. L'appareil adopte la nouvelle valeur et passe en mode de fonctionnement.

7.2 Configurer la sortie de commutation

L'appareil est livré en fonction de sortie normalement ouvert. Si nécessaire, la sortie peut être configurée en fonction normalement fermé :

▶ Appuyer sur le bouton pendant au moins 15 s.

LED 0 s'allume, après env. 5 s elle clignote. Après 10 s, le réglage actuel est affiché : Les LED 5...9 sont allumées en orange (= sortie en fonction normalement ouvert). Après env. 15 s les LED 0...4 clignotent en orange.

▶ Relâcher le bouton. La sortie est configurée en fonction normalement fermé.

Pour une nouvelle configuration : répéter la procédure.

7.3 Récupérer les réglages de base effectués en usine (reset)

▶ Appuyer sur le bouton pendant au moins 15 s.

LED 9 s'allume, après env. 5 s elle clignote. Après env. 15 s les LED 0...9 clignotent en orange.

▶ Relâcher le bouton. Tous les réglages effectués en usine sont récupérés :

• plage de fonctionnement : 5...100 cm/s pour l'eau
• seuil de commutation : LED 7
• fonction de sortie : normalement ouvert
• non verrouillé.

7.4 Verrouiller / déverrouiller l'appareil

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

En mode de fonctionnement, appuyer simultanément sur les deux boutons de réglage pendant 10 s.

L'affichage s'éteint, l'appareil est verrouillé ou non verrouillé.

8 Défaut lors du réglage

Si le réglage n'est pas possible, toutes les LED clignotent en rouge. Ensuite, l'appareil redevient opérationnel sans aucune modification des valeurs.

Causes possibles / remèdes :

Erreur lors du montage.	► Lire chapitre 3 Montage. Vérifier si toutes les exigences sont remplies.
L'écart entre le débit maximum et le débit minimum est trop petit.	► Augmenter la différence de débit et effectuer ensuite un nouveau réglage.
Ordre réglage du débit maximum / débit minimum non respecté.	► Effectuer les deux opérations de réglage de nouveau dans l'ordre correct.

9 Fonctionnement

Après chaque mise sous tension, toutes les LED s'allument et s'éteignent de nouveau pas à pas ; (pendant ce temps, la sortie est fermée si la sortie est configurée en fonction normalement ouvert). Ensuite, l'appareil est opérationnel.

En cas de coupure ou interruption de la tension d'alimentation, tous les réglages restent actifs.

Affichages de fonctionnement
	Rampe de LED vertes : débit actuel au sein de la zone d'affichage.Affichage du seuil de commutation (SP) :- LED = orange : sortie fermée.- LED rouge : sortie ouverte.
	LED 9 clignote : débit actuel au dessus de la zone d'affichage.
	LED 0 clignote : débit actuel bien en dessous de la zone d'affichage.
Indication de défauts
	Court-circuit sur la sortie de commutation:L'affichage de fonctionnement et les LED rouges s'allument en alternance.Si le court-circuit est réparé, l'appareil redevient opérationnel immédiatement.L'affichage de fonctionnement actuel est indiqué.
Affichage inactif(aucune LED n'est allumée) :	Tension d'alimentation trop faible (< 19 V) ou coupée.Veiller à avoir une alimentation en tension correcte.

10 Entretien

Entretien recommandé :

▶ Vérifier périodiquement la présence éventuelle de dépôts en bout de sonde. ▶ Nettoyer avec un chiffon doux. Des dépôts adhérents (p. ex. chaux) peuvent être enlevés avec un produit acétique de nettoyage usuel.

11 Schéma d'encombrement SI6000

1: Rampe de LED 2: Bouton de réglage 3: Filetage Aseptoflex

SI6100

1: Rampe de LED 2: Bouton de réglage 3: Filetage Aseptoflex

SI6200

1: Rampe de LED 2: Bouton de réglage 3: Filetage Aseptoflex

12 Données techniques

Applications....Pour des liquides et des gaz ; applications aseptiques

Tension d'alimentation [V]....19... 36 DC 1) Courant de sortie [mA]....250Protection courts-circuits, pulsée ; protection inversion de polarité / protection surchargesChute de tension [V]....< 2,5Consommation [mA]....< 60Retard à la disponibilité [s]....10, signalisé visuellement

LiquidesTempérature du fluide [°C]....-25..95 / ...140 pour process SEPPlage de réglage [cm/s]....3..300Sensibilité max. [cm/s]....3..100Gradient de température [K/min]....300GazTempérature du fluide [°C]....-25..95 / ...140 pour process SEPPlage de réglage [cm/s]....200..3000Sensibilité max. [cm/s]....200..800

Exactitude du seuil [cm/s]....± 2..± 10 2) Hystérésis [cm/s]....2..5 2) Répétabilité [cm/s]....1..5 2) Dérive de la température [cm/s x 1/K]....0,1 3) Temps de réponse [s]....1 .. 10

Tenue en pression [bar]....30Température ambiante [°C]....-25..60Indice de protection....IP 67 / IP 69KClasse de protection....IIITenue aux chocs [g]....50 (DIN / IEC 68-2-27, 11 ms)Tenue aux vibrations [g]....10 (DIN / IEC 68-2-6, 55 - 2000 Hz)Matières du boîtier....inox 316L / 1.4404 ;PC (Makrolon); PBT-GF 20 ; EPDM/X (Santoprene) ; joint torique : FPMMatières en contact avec le fluide....inox (1.4404 / 316L); état de surface : Ra 0,4 / Rz 4CEMEN 61000-4-2 décharges électrostatiques : ....4 kV CD / 8 kV ADEN 61000-4-3 rayonnement HF : ....10 V/mEN 61000-4-4 Burst : ....2 KVEN 61000-4-6 parasites HF conduits par le câble : ....10 V

1) selon EN50178, TBTS, TBTP;

2) pour l'eau; 5...100 cm/s; 25 °C (réglage usine)

3) pour l'eau; 5...100 cm/s; 10...70 °C.

L'appareil est conforme à la norme EN 61000-6-2
